物理电学实验专题一、伏安法测电阻及拓展1.下表中选出适当的器材，试设计一个测量阻值约为15k Ω的电阻的电路。

要求方法简捷，R X 两端电压能从0开始变化，要求有尽可能高的精确度。

电流表A 1：量程1mA 内阻约50Ω； 电流表A 2：量程300A μ 内阻约300Ω 电流表A 3：量程100A μ 内阻约500Ω；电压表V 1：量程10V 内阻约15K Ω 固定电阻：R 0=9990Ω； 电流表G ：I g =300A μ、R g =10Ω。

滑动变阻器R 1： 阻值约50Ω；额定电流为1A滑动变阻器R 2： 阻值约100K Ω 额定电流为0.001A 电池组：E=3V ；内阻小但不可忽略； 开关，导线若干2. 两块电压表测电阻用以下器材测量一待测电阻R x 的阻值（900～1000Ω）： 电源E ，具有一定内阻，电动势约为9.0V ； 电压表V 1，量程为1.5V ，内阻r 1＝750Ω； 电压表V 2，量程为5V ，内阻r 2＝2500Ω； 滑线变阻器R ，最大阻值约为100Ω； 单刀单掷开关K ，导线若干。

（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻R x 的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。

（2）根据你所画的电路原理图在题给的实物图上画出连线。

（3）若电压表V 1的读数用U 1表示，电压表V 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x ＝_________________。

3. 两块电流表测电阻从下表中选出适当的实验器材，设计一电路来测量电流表A 1的内阻r 1。

要求方法简捷，有尽可能高的测量精度，并能测得多组数据。

器材代号 规格 电流表（A 1） 量程100mA ，内阻r 1待测（约40Ω） 电流表（A 2） 量程500uA ，内阻r 2＝750Ω 电压表（V ） 量程10V ，内阻r 3=10k Ω 电阻（R 1） 阻值约100Ω，作保护电阻用 滑动变阻器（R 2） 总阻值约50Ω 电池（E ） 电动势1.5V ，内阻很小开关（K ）导线若干（1）画出电路图，标明利用器材的代号。

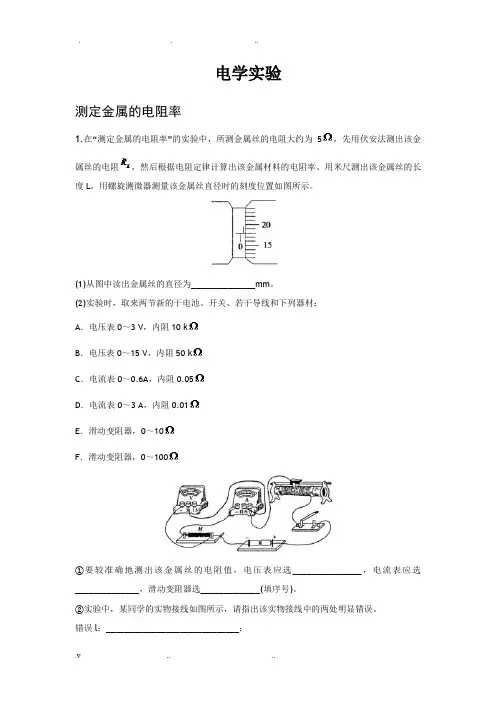

电学实验测定金属的电阻率1.在“测定金属的电阻率”的实验中，所测金属丝的电阻大约为5，先用伏安法测出该金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

用米尺测出该金属丝的长度L，用螺旋测微器测量该金属丝直径时的刻度位置如图所示。

(1)从图中读出金属丝的直径为______________mm。

(2)实验时，取来两节新的干电池、开关、若干导线和下列器材：A．电压表0～3 V，内阻10 kB．电压表0～15 V，内阻50 kC．电流表0～0.6A，内阻0.05D．电流表0～3 A，内阻0.01E．滑动变阻器，0～10F．滑动变阻器，0～100①要较准确地测出该金属丝的电阻值，电压表应选_______________，电流表应选______________，滑动变阻器选_____________(填序号)。

②实验中，某同学的实物接线如图所示，请指出该实物接线中的两处明显错误。

错误l：_____________________________；错误2：_____________________________。

2.为了测量某根金属丝的电阻率，根据电阻定律需要测量长为L的金属丝的直径D.电阻R。

某同学进行如下几步进行测量：（1）直径测量：该同学把金属丝放于螺旋测微器两测量杆间，测量结果如图，由图可知，该金属丝的直径d= 。

（2）欧姆表粗测电阻，他先选择欧姆×10档，测量结果如图所示，为了使读数更精确些，还需进行的步骤是。

A.换为×1档，重新测量B.换为×100档，重新测量C.换为×1档，先欧姆调零再测量D.换为×100档，先欧姆调零再测量（3）伏安法测电阻，实验室提供的滑变阻值为0～20Ω，电流表0～0.6A（内阻约0.5Ω），电压表0～3V（内阻约5kΩ），为了测量电阻误差较小，且电路便于调节，下列备选电路中，应该选择。

3.在测定金属电阻率的实验中，某同学连接电路如图（a）所示．闭合开关后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：（1）若电流表示数为零、电压表示数为E，则发生故障的是断路．（填“待测金属丝”、“滑动变阻器”或“开关”）．（2）实验中用螺旋测微器测得金属丝的直径如图（b）所示，其示数D=mm．4.测得接入电路的金属丝的长度为L,金属丝的直径d，已知其电阻大约为25Ω．(1)在用伏安法准确测其电阻时，有下列器材供选择，除必选电源（电动势1.5V，内阻很小)、导线、开关外，电流表应选，电压表应选，滑动变阻器应选。

八、电学实验题集粹（33个）1．给你一只内阻不计的恒压电源，但电压未知，一只已知电阻Ｒ，一只未知电阻Ｒｘ，一只内阻不计的电流表但量程符合要求，以及开关、导线等，用来测Ｒｘ接在该恒压电源上时的消耗功率Ｐｘ，画出测量线路图并写出简要测量步骤，以及Ｐｘ的表达式．2．如图3－94所示是研究闭合电路的内电压、外电压和电源电动势间关系的电路．（1）电压表Ｖ的（填“正”或“负”）接线柱应接在电源正极Ａ上，电压表Ｖ′的（填“正”或“负”）接线柱应接在探针Ｄ上．（2）当滑片Ｐ向右移动时，Ｖ′的示数将（填“变大”、“变小”或“不变”）．图3－94 图3－953．有一只电压表，量程已知，内阻为ＲＶ，另有一电池（电动势未知，但不超过电压表的量程，内阻可忽略）．请用这只电压表和电池，再用一个开关和一些连接导线，设计测量某一高值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和ＲＶ相差不大）（1）在如图3－95线框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高值电阻Ｒｘ的计算式．4．在“测定金属的电阻率”的实验中，用电压表测得金属丝两端的电压Ｕ，用电流表测得通过金属丝中的电流I，用螺旋测微器测得金属的直径ｄ，测得数据如图3－96（1）、（2）、（3）所示．请从图中读出Ｕ＝Ｖ，Ｉ＝Ａ，ｄ＝ｍｍ．图3－965．如图3－97所示，是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管，管长Ｌ约40ｃｍ，直径Ｄ约8ｃｍ．已知镀膜材料的电阻率为ρ，管的两端有导电箍Ｍ、Ｎ，现有实验器材：米尺、游标卡尺、电压表、电流表、直流电源、滑动变阻器、开关、导线若干根，请你设计一个测定电阻膜膜层厚度ｄ的实验，实验中应该测定的物理量是，计算镀膜膜层厚度的公式是．图3－976．用万用表的欧姆挡测电阻时，下列说法中正确的是．（填字母代号）Ａ．万用电表的指针达满偏时，被测电阻值最大Ｂ．万用电表的指针指示零时，说明通过被测电阻的电流最大Ｃ．测电阻前，把面板上的选择开关置于相关的欧姆挡上，将两表笔的金属杆直接短接，调整欧姆挡的调零旋钮使指针指在电流的最大刻度处Ｄ．用欧姆表的Ｒ×10Ω挡时，指针指在刻度20～40的正中央，则被测电阻的阻值为300ΩＥ．测量前，待测电阻应跟别的元件和电源断开Ｆ．用欧姆表的Ｒ×100Ω挡测电阻时，若指针指在零处附近，则应换用Ｒ×1ｋΩ挡7．在“测定金属的电阻率”的实验中，电阻丝的电阻值约为40～50Ω，可供选择的主要器材如下：Ａ．电压表（内阻20ｋΩ，量程0～10Ｖ）Ｂ．电流表（内阻约20Ω，量程0～50ｍＡ）Ｃ．电流表（内阻约4Ω，量程0～300ｍＡ）Ｄ．滑动变阻器（额定电流1Ａ，阻值为100Ω）Ｅ．滑动变阻器（额定电流0.3Ａ，阻值为1700Ω）Ｆ．电池组（电动势为9Ｖ，内阻为0.5Ω）（1）电流表应选，滑动变阻器应选．（2）把如图3－98甲所示的器材连接成测电阻值的实验电路．（3）用螺旋测微器测电阻丝的直径，读数如图3－98（乙）所示，则电阻丝的直径ｄ＝ｍｍ．图3－988．要用伏安法测定一个阻值只有几欧的待测电阻Ｒｘ，现提供了以下器材：Ａ．量程分别是0.6Ａ、3Ａ，内阻分别为几欧、十分之几欧的电流表1只；Ｂ．量程分别是3Ｖ、15Ｖ，内阻分别为1ｋΩ、几千欧的电压表1只；Ｃ．总阻值为20Ω的滑动变阻器1只；Ｄ．6Ｖ的蓄电池1只；Ｅ．开关1只和导线若干．为使电阻的测量较为准确，并使电表能从零值开始读数，根据提供的实验器材，在如图3－99甲的方框内，画出符合要求的实验电路图．图3－99用笔画线代替导线，将如图3－99乙所示的实物图连成实验电路．如果其中一次测量电表的读数如图399丙所示，则由这个测量算得电阻值Ｒｘ＝．9．现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）．要求：（1）在如图3－100所示的方框中画出实验电路图．（2）简要写出完成接线后的实验步骤：（3）写出用测得的量计算电源内阻的表达式ｒ＝．图3－10010．使用如图3－101所示器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率Ｐ与它两端电压的平方（Ｕ2）的关系曲线，已知小灯泡标有“6Ｖ，3Ｗ”的字样，电源是两个铅蓄电池串联组成的电池组，滑动变阻器有两种规格，Ｒ1标有“5Ω，2Ａ”，Ｒ2标有“100Ω，20ｍＡ”．各电表的量程如图3－101所示，测量时要求小灯泡两端的电压从零开始，并测多组数据．（1）把图中实物连成实验电路，滑动变阻器应选用．（2）测量时电压表示数如图3－101所示，则Ｕ＝Ｖ．（3）在如图3－101所示的Ｐ－Ｕ2图象中，可能正确的是，理由是．图3－10111．在用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为2～20Ω，要求变阻器的滑动头在右端时，其所用阻值最大．线路连接图如图3－102所示，其中连线有错误的导线编号为；应改正的接线端为（说明由哪个接线端改为哪个接线端）．图3－10212．利用电压表和电流表测1节干电池的电动势和内阻ｒ，电路如图3－103所示，图中Ｒ1为粗调滑动变阻器，Ｒ2为微调滑动变阻器，实验得到四组数据如表中所示．（1）表中数据经处理后，可以确定电动势＝Ｖ，内阻ｒ＝Ω．（2）现有滑动变阻器：Ａ（10Ω，1Ａ），Ｂ（500Ω，0.5Ａ），Ｃ（500Ω，0.1Ａ）．那么在本次实验中，滑动变阻器Ｒ1应选用，Ｒ2应选用．（填“Ａ”、“Ｂ”或“Ｃ”）Ｉ／ｍＡＵ／Ｖ50.0 1.3575.0 1.35100.0 1.20150.0 1.05图3－10313．如图3－104为“研究电磁感应现象”的实验装置．（1）将图中所缺的导线补接完整．（2）如果在闭合开关时发现灵敏电流表的指针向右偏了一下，那么合上开关后［］图3－104Ａ．将原线圈迅速插入副线圈时，电流计指针向右偏转一下Ｂ．将原线圈插入副线圈后，电流计指针一直偏在零刻线右侧Ｃ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下Ｄ．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下14．用电流表和电压表测1节干电池的电动势和内电阻，如图3－105中给出了Ａ、Ｂ两个供选用的电路图，为了较精确地测定电动势和内电阻，实验中应选用电路，正确选用电路后，试根据实验数据画出的Ｕ－Ｉ图线，得到电池的电动势＝Ｖ，内电阻Ｒ＝Ω．图3－10515．如图3－106为“研究电磁感应现象”的装置示意图．已知电流从正接线柱流入电流表时，指针向右偏转．（1）闭合开关Ｓ稳定后，将滑动变阻器的滑动触头Ｐ向右滑动，发现电流表指针向右偏转，则可断定电源的正极是．（2）以下做法能使电流表指针向左偏转的是．Ａ．闭合开关Ｓ的瞬间Ｂ．保持开关Ｓ闭合，将原线圈从副线圈中迅速抽出Ｃ．将开关Ｓ断开的瞬间Ｄ．保持开关Ｓ闭合，将原线圈中的铁芯迅速抽出图3－10616．如图3－107是研究自感现象的演示电路图，电感线圈Ｌ的直流电阻与Ｒ相同，Ａ1、Ａ2是相同的电流表，当两电流表中的电流从右端流入时，指针均向右偏；从左端流入时，指针均为向左偏．则当开关Ｓ闭合瞬间，Ａ1与Ａ2中电流的大小关系是Ｉ1Ｉ2（填“＞”、“＜”或“＝”）；当开关Ｓ闭合一段时间再断开的瞬间，表Ａ1和Ａ2的指针偏转方向是：Ａ1，Ａ2；此时通过Ａ1、Ａ2的电流大小关系是：Ｉ1Ｉ2．（填“＞”、“＜”或“＝”）图3－10717．一灵敏电流表，当电流从它的正接线柱流入时，指针向正接线柱一侧偏转．现把它与一个线圈串联，试就如图3－108中各图指出：图3－108（1）图甲中电表指针的偏转方向是．（2）图乙中磁铁下方的极性是．（3）图丙中磁铁的运动方向是．（4）图丁中线圈从上向下看的绕制方向是．18．现有阻值为10．0Ω的定值电阻两个，两个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电流表内阻可忽略不计，电源内阻约为几欧，电流表量程满足测量要求）．（1）在上边方框中画出实验电路图．（2）简要写出完成接线后实验步骤_________________．（3）写出用测得的量计算电源内阻的表达式ｒ＝_________________．19．一同学用如图3-73所示装置研究感应电流的方向与引起感应电流的磁场的关系．已知电流从ａ接线柱流入电流表时，电流表指针右偏．实验时，磁场方向、磁铁运动情况及电流表指针偏转情况均记录在下表中．图3-73实验序号磁场方向磁铁运动情况指针偏转情况1 向下插入右偏2 向下拔出左偏3 向上插入左偏4 向上拔出右偏（1）由实验1、3得出的结论是________．（2）由实验2、4得出的结论是________．（3）由实验1、2、3、4得出的结论是________．20．有一只电压表，量程已知，内电阻为ＲＶ，另有一电池组（电动势未知，但不超过电压表的量程，内电阻可忽略），请用这只电压表和电池组，再用一个开关和一些连接导线，设计测量某一高阻值电阻Ｒｘ的实验方法．（已知Ｒｘ的阻值和电压表的内电阻ＲＶ相差不大）（1）在下面方框内画出实验电路．（2）简要写出测量步骤和需记录的数据，导出高阻值电阻Ｒｘ的计算表达式．21．用如图3-74所示电路测量电源的电动势和内阻ｒ，改变Ｒ的阻值，得到一系列Ｉ、Ｕ值，最后用Ｕ-I图象来处理实验数据，得到和ｒ的值．由于实验原理带来的系统误差，使得求得的值偏________，内阻值ｒ偏________，为了减小误差，必须选用内阻________的电压表和阻值________的电阻Ｒ．图3-7422．把一只量程为300μＡ的电流表改装成一只欧姆表，使电流表表盘上原100μＡ刻线改为10ｋΩ；则200μＡ的刻线改为________ｋΩ，该欧姆表内电路的电阻是________ｋΩ，电源电动势是________Ｖ．23．如图3-75为测量电源电动势和内阻的一种电路图3-75（1）在图中标出各表符号及正、负接线柱．（2）Ｒ０在电路中的作用是________；在合上开关前，变阻器的滑动片应放在________端．（填左、右）（3）用此电路测得的电源电动势和内电阻与真实值比较应该是测________真，ｒ测________ｒ真．（填“大于”、“小于”或“等于”）24．如图3-76所示是打点计时器的简易构造，电源是________压________流电流，分析说明振针打点原理．图3-7625．现有以下器材灵敏电流表：满偏值为6ｍＡ，内阻为100Ω；电池：电动势为3Ｖ，内阻为10Ω；另有可变电阻分别为Ｒ１：0～10Ω的滑动变阻器；Ｒ２：0～9999Ω的电阻箱：Ｒ３：0～1ｋΩ的电位器．要求用上述器材组装一个欧姆表，电路如图3-77所示，回答下列问题：图3-77（1）需要的可变电阻是________．（填代号）（2）该欧姆表正中间的刻度值是________．（3）若某次测量中发现指针在1500Ω处，则表明此时流过灵敏电流表的电流值是________．26．如图3-78实物分别为开关，两个电池串联的电源，电压表，电阻箱，还有导线若干（图中未画出）．现用这些器材来测量电源的电动势和内电阻ｒ．图3-78（1）在上面右边线框内画出实验电路图并按电路图在实物图上连接导线．（2）若要测得、ｒ的值，电阻箱至少需取________个不同数值．（3）若电压表每个分度表示的电压值未知，但指针偏转角度与电压表两端电压成正比，能否用此电路测量?答：________．能否用此电路测ｒ？答：________．27．发光二极管是电器、仪器上作指示灯用的一种电子元件，正常使用时带“＋”号的一端要与电源正极相对（即让电流从元件带“＋”号的一端流入）．现要求用实验测出该元件两端的电压U和通过的电流I，并据此描绘该元件Ｕ-Ｉ图线（伏安特性曲线）．图3-79（1）在图3-79方框内画出实验电路图（要求二极管两端电压能在0～2．5Ｖ间变化）（2）实验测得发光二极管Ｕ-Ｉ图象如图3-79所示，若发光二极管的正常工作电压为2．0Ｖ，而电源是由内阻不计、电动势均为1．5Ｖ的两节干电池串联而成，则应该串一个大小为________Ω的电阻才能使发光二极管正常工作．28．利用如图3-80所示电路对电流表进行校对．图中Ａｘ为待校对电流表，Ａ０为标准电流表，Ｅ为电源，Ｒ１为一限流电阻，Ｒ为一可变电阻，Ｓ为开关，为这一实验准备了如下器材：图3-80蓄电池（电动势6Ｖ，内阻约0．3Ω）待校对电流表（量程0～0．6Ａ，内阻约为0．1Ω）标准电流表（量程0～0．6～3Ａ，内阻不超过0．04Ω）定值电阻甲（阻值8Ω，额定电流1Ａ）定值电阻乙（阻值15Ω，额定电流1Ａ）滑动变阻器甲（阻值范围0～15Ω，额定电流1Ａ）滑动变阻器乙（阻值范围0～100Ω，额定电流1Ａ）已知两电流表的刻度盘都将量程均分为6大格，要求从0．1起对每条刻度一一进行校对．为此，定值电阻Ｒ０应选用________，变阻器Ｒ应选用________．29．如图3-81所示是“用伏安法测量电阻”实验的电路图，只是电压表未接入电路中．图3-82是相应的实验器材，其中待测量的未知电阻Ｒｘ阻值约为1ｋΩ，电流表量程20ｍＡ、内阻小于1Ω，电压表量程15Ｖ、内阻约1．5ｋΩ，电源输出电压约12Ｖ，滑动变阻器甲的最大阻值为200Ω，乙的最大阻值为20Ω．图3-81（1）在图3-81的电路图中把电压表连接到正确的位置．（2）根据图3-81的电路图把图3-82的实物连成实验电路．图3-82（3）说明本实验电路中两个滑动变阻器所起的作用有何不同?答：________．30．用伏安法测量一个定值电阻的阻值，备用器材如下：待测电阻Ｒｘ（阻值约200Ω，额定功率0．05Ｗ）电压表Ｖ１（量程0～1Ｖ，内阻10ｋΩ）电压表Ｖ２（量程0～10Ｖ，内阻100ｋΩ）电流表Ａ（量程0～50ｍＡ，内阻30Ω）电源Ｅ１（电动势3Ｖ，额定电流1Ａ，内阻不计）电源Ｅ２（电动势12Ｖ，额定电流2Ａ，内阻不计）滑动变阻器（电阻0～10Ω，额定电流2Ａ）开关及导线若干为使测量尽量准确，要求进行多次测量，并取平均值，请你在方框中画出实验电路原理图，其中，电源选用________，电压表选用________．31．利用电流表和两个阻值不同的定值电阻，可以测定电源的电动势和内电阻．在所用器材中电流表Ａ量程为0～0．6～3Ａ，定值电阻Ｒ１和Ｒ２的阻值都约在5～10Ω之间．电源为一节干电池，还有开关Ｓ１、单刀双掷开关Ｓ２及电线若干．图3-83图3-84（1）请按如图3-83所示电路图要求在如图3-84所示实物图上连线．（2）若考虑到电流表内阻ｒＡ对测量的影响，那么测量值与真实值相比，有测________真，ｒ测________ｒ真（选填“＞”、“＜”或“＝”）32．用图3-85所示的电路（Ｒ１、Ｒ２为标准定值电阻）测量电源的电动势和内电阻ｒ时，如果偶然误差可忽略不计，则下列说法中正确的是________．（填字母序号）图3-85Ａ．电动势的测量值等于真实值Ｂ．内电阻的测量值大于真实值Ｃ．测量误差产生的原因是电流表具有内阻Ｄ．测量误差产生的原因是测量次数太少，不能用图象法求和ｒ若将图3-85中的电流表去掉，改用量程适中的电压表来测定电源的电动势和内电阻ｒ．（1）需要读取的数据是___________________．（2）其计算公式是___________________．（3）在下面虚线框内画出实验电路图．33．用如图3-86甲中所给的实验器材测量一个“12Ｖ、6Ｗ”的小灯泡在不同电压下的功率，其中电流表有3Ａ、0．6Ａ两挡，内阻可忽略，电压表有15Ｖ、3Ｖ两挡，内阻很大，测量时要求加在灯泡两端的电压可连续地从0调到12Ｖ．图3-86（1）按要求在实物图上连线．（2）某次测量时电流表的指针位置如图3-86乙所示，其读数为________Ａ．参考答案1．（如图6）①先用电流表与R串联测出通过R的电流ＩＲ；②再用电流表与Ｒｘ串联测出通过Ｒｘ的电流ＩＲｘ．Ｐｘ＝ＩＲＲＩＲｘ＝ＩＲＩＲｘＲ2．正，正，变小3．（1）实验电路如图7（甲）、（乙）．（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ1．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ2．Ｃ．根据闭合电路欧姆定律得＝Ｕ1，＝Ｕ2＋ＲｘＵ2／ＲＶ，联立求解得Ｒｘ＝（Ｕ1－Ｕ2）ＲＶ／Ｕ2．4．1.74Ｖ0.452Ａ 1.834ｍｍ5．管长Ｌ，管直径Ｄ，ＭＮ两端电压Ｕ，及通过ＭＮ的电流Ｉ，ｄ＝ρＩＬ／πＤＵ6．ＢＣＥ7．（1）Ｃ，Ｄ（2）如图8所示（3）0.680图7 图88．实验电路图如图9（甲）所示，实物电路图如图9（乙）所示，Ｒｘ＝4.58Ω．图99．（1）如图10所示（2）①断开开关，记下电压表偏转格数Ｎ1，②合上开关，记下电压表偏转格数Ｎ2，③ｒ＝Ｒ＝（Ｎ1－Ｎ2）／Ｎ2．图10 图1110．（1）Ｒ1；实验电路如图11（电压表选0～15Ｖ，电流表选0.6Ａ）（2）8.0（3）Ｄ；电压增大，灯丝温度升高，灯丝的电阻变大．11．③④⑤，Ｄ改Ｂ，3改0.6，＋改0.612．（1）1.5，3（2）Ｂ，Ａ13．（1）如图12所示（2）Ａ，Ｄ图1214．Ｂ，1.50，0.5015．（1）Ａ，（2）Ａ16．＞，向左，向右，＝17．（1）偏向正极（2）Ｓ极（3）向上（4）顺时针绕制18．（1）实验电路如图7所示．图7（2）实验步骤：①合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１，断开开关Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ２－Ｎ１）／Ｎ１－Ｎ２）Ｒ或（（Ｎ１－2Ｎ２）／（Ｎ２－Ｎ１）Ｒ．或实验电路如图8所示．图8（2）实验步骤：①合上开关Ｓ１，断开Ｓ２，记下电流表指针偏转格数Ｎ１；②合上开关Ｓ１、Ｓ２，记下电流表指针偏转格数Ｎ２．（3）（（2Ｎ１－Ｎ２）／2（Ｎ２－Ｎ１））Ｒ或（（Ｎ２－2Ｎ１）／2（Ｎ１－Ｎ２））Ｒ．19．（1）穿过闭合回路的磁通量增加时，感应电流的磁场方向与原磁场方向相反．（2）穿过闭合回路的磁通量减少时，感应电流的磁场方向与原磁场方向相同．（3）感应电流的磁场总是阻碍引起感应电流的磁通量的变化．20．（1）实验电路如图9的甲和乙所示图9（2）测量步骤：Ａ．按（甲）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ１．Ｂ．按（乙）图连接实验电路，闭合开关Ｓ，读出电压表的示数Ｕ２．Ｃ．根据闭合电路欧姆定律：＝Ｕ１，＝Ｕ２＋（Ｕ２／ＲＶ）Ｒｘ联立解得：Ｒｘ＝（（Ｕ１－Ｕ２）／Ｕ２）ＲＶ．21．小小大小22．2．5 5 1．523．（1）略（2）限流作用最右（3）＜＜24．①当左接线柱为“＋”时，由安培定则判断知线圈右端为Ｎ极，此时指针落下②当左接线柱为“－”时，由安培定则判断知线圈右端为Ｓ极，此时指针抬起由①、②知交流电每变化一个周期，指针将打一个点25．（1）Ｒ３（2）500Ω（3）1．5ｍＡ26．（1）电路图如图10甲所示实物图如图10乙所示图10（2）2 （3）不能能27．（1）如图11所示图11（2）7728．固定电阻甲滑动变阻器乙29．（1）如图12所示（2）如图13所示（注：实物图只要与答案图2一致）（3）滑动变阻器甲为粗调；滑动变阻器乙为细调．图1330．电路原理图如图14所示Ｅ１Ｖ２31．（1）如图15所示图14图15（2）＝＞32．Ａ、Ｂ、Ｃ（1）两次电压表的读数Ｕ１和Ｕ２（2）Ｅ＝（（Ｕ２－Ｕ１）Ｒ１Ｒ２／（Ｕ１Ｒ２－Ｕ２Ｒ１））＋Ｕ１，ｒ＝（（Ｕ２－Ｕ１）／（Ｕ１Ｒ２－Ｕ２Ｒ１））Ｒ１Ｒ２（3）电路图略（将电压表接在电源两极上）33．①如图16所示图16②0．28（或0．280）。

高中物理电学试题及答案一、选择题（25×4＝100分）1、如图，A、B是两个带电量为＋Q和－Q的固定的点电荷，现将另一个点电荷＋q从A附近的A附近的a沿直线移到b，则下列说法中正确的是：A、电场力一直做正功B、电场力一直做负功C、电场力先做正功再做负功D、电场力先做负功再做正功2、在第1题的问题中，关于电势和电势能下列说法中正确的是：A、a点比b点的电势高，电荷＋q在该点具有的电势能大B、a点比b点的电势高，电荷＋q在该点具有的电势能小C、a点和b点的电势一样高，电荷＋q在两点具有的电势能相等D、a点和b点电势高低的情况与电荷＋q的存在与否无关3、如图所示，两个完全相同的金属小球用绝缘丝线悬挂在同一位置，当给两个小球带有不同电量的同种电荷，静止时，两小球悬线与竖直线的夹角情况是：A、两夹角相等B、电量大的夹角大C、电量小的夹角大D、无法判断4、在第3题的问题中若将两小球互相接触一下再静止时应是：A、夹角都增大，但不一定再相等B、夹角仍为原值C、夹角有增大和减小，但两夹角的和不变D、夹角都增大了相同的值5、如图所示，这是一个电容器的电路符号，则对于该电容器的正确说法是：A、是一个可变电容器B、有极性区别，使用时正负极不能接错C、电容值会随着电压、电量的变化而变化D、由于极性固定而叫固定电容6、如图所示的电路，滑动变阻器的电阻为R，其两个固定接线柱在电压恒为U的电路中，其滑片c位于变阻器的中点，M、N间接负载电阻R f＝R/2，，关于R f的电压说法正确的是：A、R f的电压等于U/2B、R f的电压小于U/2C、R f的电压大于U/2D、R f的电压总小于U7、在第6题的问题中，如果将滑动变阻器b端断开，则关于R f的电压变化范围说法正确的是：A、U/2－UB、0－UC、U/3－UD、0－U/28、如图所示的电路中，当变阻器R的阻值增加时，关于通过电源的电流和路端电压说法正确的是：A、通过电源的电流I将增大B、通过电源的电流I将减小C、路端电压将增大D、路端电压将减小9、在第7题的问题中，关于通过R的电流和R两端的电压说法正确的是：A、R两端的电压将增大B、R两端的电压将减小C、通过R的电流不变D、通过R的电流减少10、关于电源的总功率和效率说法正确的是：A、总功率减少，效率提高B、总功率增加，效率增加C、总功率减少，效率降低D、总功率增加，效率不变11、磁感应强度是描述磁场的重要概念，磁场的基本性质是对电流有安培力的作用，则关于磁感应强度的大小，下列说法正确的是：A、一段通电导体，在磁场某处受的力越大，该处的磁感应强度越大B、一段通电导线在磁场某处受的力等于零，则该处的磁感应强度一定等于零C、匀强磁场中某处的磁感应强度的大小等于该处单位面积穿过的磁感线的条数D、磁感线密处，磁感应强度大，磁感线疏的地方，磁感应强度一定小12、在第11题的问题中，关于磁感应强度的方向，下列说法正确的是：A、磁感应强度的方向，就是该处电流受力的方向B、磁感应强度的方向就是该处小磁针静止是北极的受力方向C、磁感应强度的方向与该处小磁针静止是北极的受力方向垂直D、磁感应强度的方向与该处电流的流向有关13、关于安培力的说法中，正确的是：A、一小段通电导线放在磁感应强度为零的位置，它受的磁场力一定为零B、一小段通电导线在某点不受安培力的作用，则该点的磁感应强度一定为零C、一小段通电导线所受的安培力其方向一定与电流垂直D、一小段通电导线所受安培力的方向与该点磁感应强度方向及电流方向三者一定互相垂直14、磁通量是研究电磁感应的重要概念，关于磁通量的概念，以下说法正确的是：A、磁感应强度越大，穿过闭合回路的磁通量也越大B、磁感应强度越大，线圈面积越大，穿过闭合回路的磁通量也越大C、穿过线圈的磁通量为零时，磁感应强度不一定为零D、磁通量发生变化时，磁通密度也一定发生变化15、在匀强磁场中，有一个闭合金属线框如图，它可以绕轴转动，开始时金属线框与磁感线平行，下列说法正确的是：A、当金属线框平面与磁感线平行时，穿过线框的磁通量最大B、当金属线框平面与磁感线垂直时，穿过线框的磁通量最大C、当金属线框平面与磁感线垂直时，穿过线框的磁通量为零D、当金属线框平面与磁感线平行时，穿过线框的磁通量为零16、材料、粗细相同相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图。

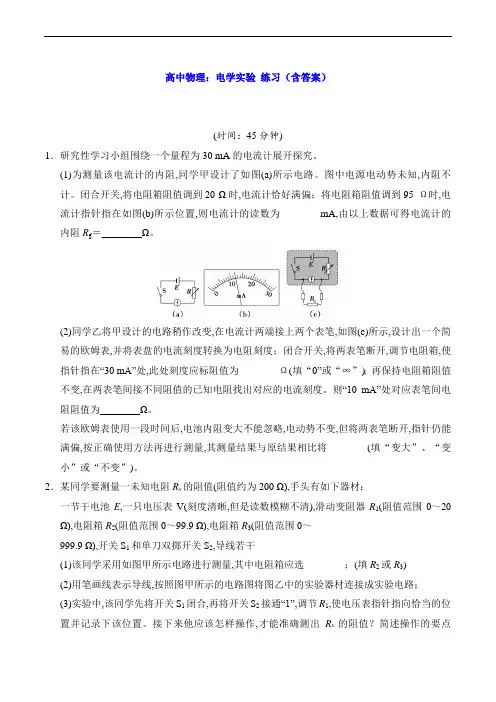

高中物理：电学实验练习（含答案）(时间：45分钟)1．研究性学习小组围绕一个量程为30 mA的电流计展开探究。

(1)为测量该电流计的内阻,同学甲设计了如图(a)所示电路。

图中电源电动势未知,内阻不计。

闭合开关,将电阻箱阻值调到20 Ω时,电流计恰好满偏；将电阻箱阻值调到95 Ω时,电流计指针指在如图(b)所示位置,则电流计的读数为________mA,由以上数据可得电流计的内阻R g＝________Ω。

(2)同学乙将甲设计的电路稍作改变,在电流计两端接上两个表笔,如图(c)所示,设计出一个简易的欧姆表,并将表盘的电流刻度转换为电阻刻度；闭合开关,将两表笔断开,调节电阻箱,使指针指在“30 mA”处,此处刻度应标阻值为________Ω(填“0”或“∞”)；再保持电阻箱阻值不变,在两表笔间接不同阻值的已知电阻找出对应的电流刻度。

则“10 mA”处对应表笔间电阻阻值为________Ω。

若该欧姆表使用一段时间后,电池内阻变大不能忽略,电动势不变,但将两表笔断开,指针仍能满偏,按正确使用方法再进行测量,其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)。

2．某同学要测量一未知电阻R x的阻值(阻值约为200 Ω),手头有如下器材：一节干电池E,一只电压表V(刻度清晰,但是读数模糊不清),滑动变阻器R1(阻值范围0～20 Ω),电阻箱R2(阻值范围0～99.9 Ω),电阻箱R3(阻值范围0～999.9 Ω),开关S1和单刀双掷开关S2,导线若干(1)该同学采用如图甲所示电路进行测量,其中电阻箱应选________；(填R2或R3)(2)用笔画线表示导线,按照图甲所示的电路图将图乙中的实验器材连接成实验电路；(3)实验中,该同学先将开关S1闭合,再将开关S2接通“1”,调节R1,使电压表指针指向恰当的位置并记录下该位置。

接下来他应该怎样操作,才能准确测出R x的阻值？简述操作的要点___________________________________。

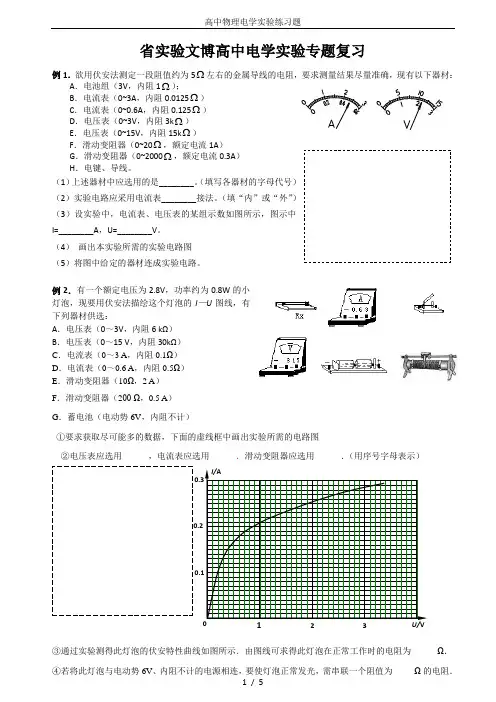

省实验文博高中电学实验专题复习例1．欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现有以下器材： A ．电池组（3V ，内阻1Ω）；B ．电流表（0~3A ，内阻0.0125Ω）C ．电流表（0~0.6A ，内阻0.125Ω）D ．电压表（0~3V ，内阻3k Ω）E ．电压表（0~15V ，内阻15k Ω）F ．滑动变阻器（0~20Ω，额定电流1A ）G ．滑动变阻器（0~2000Ω，额定电流0.3A ）H ．电键、导线。

（1）上述器材中应选用的是________。

（填写各器材的字母代号） （2）实验电路应采用电流表________接法。

（填“内”或“外”） （3）设实验中，电流表、电压表的某组示数如图所示，图示中I=________A ，U=________V 。

（4） 画出本实验所需的实验电路图 （5）将图中给定的器材连成实验电路。

例2．有一个额定电压为2.8V ，功率约为0.8W 的小灯泡，现要用伏安法描绘这个灯泡的I —U 图线，有下列器材供选：A ．电压表（0～3V ，内阻6 kΩ）B ．电压表（0～15 V ，内阻30kΩ）C ．电流表（0～3 A ，内阻0.1Ω）D ．电流表（0～0.6 A ，内阻0.5Ω）E ．滑动变阻器（10Ω，2 A ）F ．滑动变阻器（200 Ω，0.5 A ）G ．蓄电池（电动势6V ，内阻不计）①要求获取尽可能多的数据，下面的虚线框中画出实验所需的电路图②电压表应选用______，电流表应选用______．滑动变阻器应选用______．（用序号字母表示）③通过实验测得此灯泡的伏安特性曲线如图所示．由图线可求得此灯泡在正常工作时的电阻为______Ω． ④若将此灯泡与电动势6V 、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为_____Ω的电阻．3 I/A0.10.2 0.3例3．某兴趣小组为了测量一待测电阻R x的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:A．电压表V l，量程3V，内阻约5kΩB．电压表V2，量程15V，内阻约25kΩC．电流表A l，量程0.6A，内阻约0.2ΩD．电流表A2，量程3A，内阻约0.04ΩE．滑动变阻器R l，最大阻值5Ω，最大电流为3AF．滑动变阻器R2，最大阻值2000Ω，最大电流为1.5AG．多用电表H．电源，电动势E=4.5V I．电键S、导线若干①在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图(甲)中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用_________欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图12(乙)中指针所示，则R x的阻值大约是_________Ω；③在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中电压表应选；电流表应选；滑动变阻器应选。

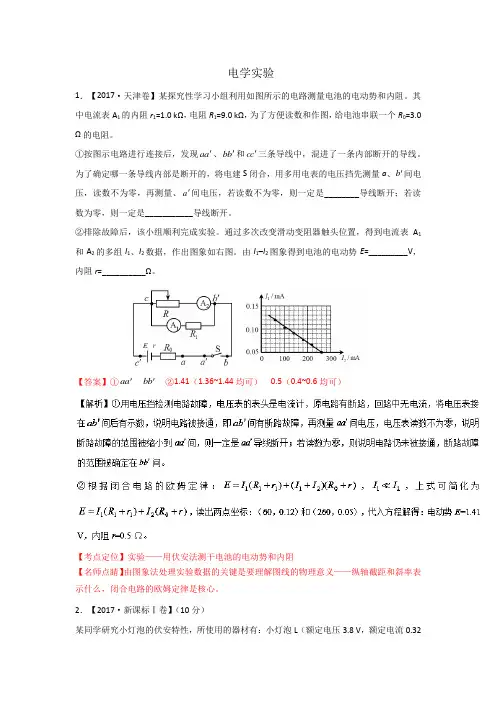

电学实验1．【2017·天津卷】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻。

其中电流表A1的内阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图，给电池串联一个R0=3.0 Ω的电阻。

①按图示电路进行连接后，发现aa'、bb'和cc'三条导线中，混进了一条内部断开的导线。

为了确定哪一条导线内部是断开的，将电建S闭合，用多用电表的电压挡先测量a、b'间电压，读数不为零，再测量、a'间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是___________导线断开。

②排除故障后，该小组顺利完成实验。

通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图。

由I1–I2图象得到电池的电动势E=_________V，内阻r=__________Ω。

【答案】①aa'bb'②1.41（1.36~1.44均可）0.5（0.4~0.6均可）【考点定位】实验——用伏安法测干电池的电动势和内阻【名师点睛】由图象法处理实验数据的关键是要理解图线的物理意义——纵轴截距和斜率表示什么，闭合电路的欧姆定律是核心。

2．【2017·新课标Ⅰ卷】（10分）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32A）；电压表V d V（量程3 V，内阻3 kΩ）；电流表A d（量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。

（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。

（2）实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。

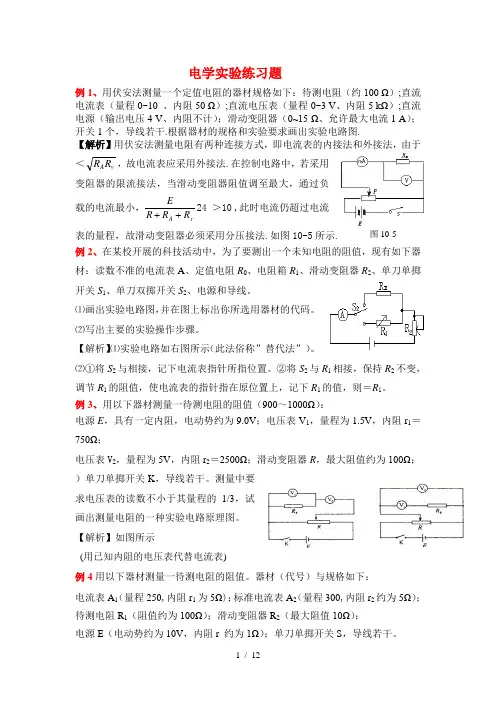

图10-5 电学实验练习题例1、用伏安法测量一个定值电阻的器材规格如下：待测电阻（约100 Ω）;直流电流表（量程0~10 、内阻50 Ω）;直流电压表（量程0~3 V 、内阻5 kΩ）;直流电源（输出电压4 V 、内阻不计）；滑动变阻器（0~15 Ω、允许最大电流1 A ）；开关1个，导线若干.根据器材的规格和实验要求画出实验电路图.【解析】用伏安法测量电阻有两种连接方式，即电流表的内接法和外接法，由于＜v A R R ，故电流表应采用外接法.在控制电路中，若采用变阻器的限流接法，当滑动变阻器阻值调至最大，通过负载的电流最小，xA R R R E ++24 ＞10 ,此时电流仍超过电流表的量程，故滑动变阻器必须采用分压接法.如图10-5所示.例2、在某校开展的科技活动中，为了要测出一个未知电阻的阻值，现有如下器材：读数不准的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线。

⑴画出实验电路图，并在图上标出你所选用器材的代码。

⑵写出主要的实验操作步骤。

【解析】⑴实验电路如右图所示（此法俗称”替代法”）。

⑵①将S 2与相接，记下电流表指针所指位置。

②将S 2与R 1相接，保持R 2不变，调节R 1的阻值，使电流表的指针指在原位置上，记下R 1的值，则＝R 1。

例3、用以下器材测量一待测电阻的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为9.0V ；电压表V 1，量程为1.5V ，内阻r 1＝750Ω；电压表V 2，量程为5V ，内阻r 2＝2500Ω；滑动变阻器R ，最大阻值约为100Ω； ）单刀单掷开关K ，导线若干。

测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻的一种实验电路原理图。

【解析】如图所示(用已知内阻的电压表代替电流表)例4用以下器材测量一待测电阻的阻值。

器材（代号）与规格如下：电流表A 1（量程250,内阻r 1为5Ω)；标准电流表A 2（量程300,内阻r 2约为5Ω）； 待测电阻R 1（阻值约为100Ω）；滑动变阻器R 2（最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω）；单刀单掷开关S ，导线若干。

高中物理《电学实验》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．用欧姆表的×100挡测一电阻，发现指针偏角太小，应换下面哪个倍率挡位（）A．×1挡B．×10挡C．×100挡D．×1k挡2．关于欧姆表及其使用中的问题，下列说法中正确的是（）A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为03．如图，该电路元器件对应的符号是（）A．B．C．D．4．在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）A．甲旋钮B．乙旋钮C．丙旋钮D．丁插孔5．某同学通过实验测定阻值约为5Ω的电阻x R，用内阻约为3kΩ的电压表，内阻约为0.125Ω的电流表进行测量。

他设计了图甲和图乙两种电路，下列说法正确的是（）A ．实验中应采用图甲电路，此电路测得的x R 偏大B ．实验中应采用图乙电路，此电路测得的x R 偏大C ．实验中应采用图甲电路，误差主要是由电压表分流引起的D ．实验中应采用图乙电路，误差主要是由电流表分压引起的6．电容器是一种重要的电学元件，在电工和电子技术中应用广泛．使用图甲所示电路观察电容器的充电和放电过程．电路中的电流传感器（不计内阻）与计算机相连，可以显示电流随时间的变化．直流电源电动势为E ，实验前电容器不带电．先将开关K 拨到“1”给电容器充电，充电结束后，再将其拨到“2”，直至放电完毕．计算机显示的电流随时间变化的i t -曲线如图乙所示．则下列说法正确的是（ ）A ．乙图中阴影部分的面积12S SB ．乙图中阴影部分的面积12S S <C ．由甲、乙两图可判断阻值12R R >D ．由甲、乙两图可判断阻值12R R =7．在使用多用电表的欧姆档测电阻时，下列说法正确的是（ ）A ．将红黑表笔短接，调节欧姆调零旋钮使指针指向左侧“0”刻度处B ．测量时若发现指针偏转角度过小，则应该减小倍率，并重新欧姆调零后再进行测量C ．欧姆表的电池使用时间太长，虽然仍能正常调零，但测量值将略偏大D ．使用完毕，直接将多用电表摆放整齐即可8．用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E 0与测量值E 及电池内阻的真实值r 0与内阻的测量值r 的说法正确的是（ ）A．E0＞E，r0＞r B．E0＝E，r0＜rC．E0＝E，r0＞r D．E0＜E，r0＜r二、多选题9．在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻测得更准确一些，应换用“×1”挡，重新测量D．为了把电阻测得更准确一些，应换用“×100”挡，重新测量10．使用多用电表的欧姆挡测电阻时，下列说法正确的是．A．测量前应检查指针是否停在“Ω”刻度线的“∞”处B．每一次换挡，都要重新进行一次调零C．在外电路，电流从红表笔流经被测电阻到黑表笔D．测量时，若指针偏转很小(靠近∞附近)，应换倍率更大的挡进行测量11．如图所示是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化。

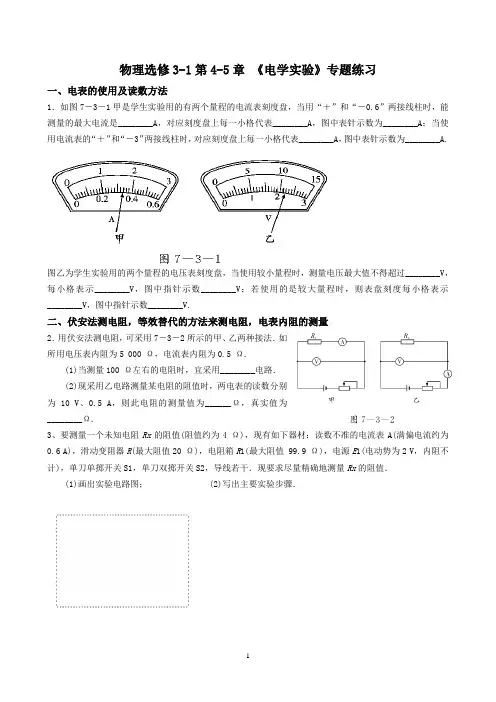

物理选修3-1第4-5章《电学实验》专题练习一、电表的使用及读数方法1．如图7－3－1甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测量的最大电流是________A，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用电流表的“＋”和“－3”两接线柱时，对应刻度盘上每一小格代表________A，图中表针示数为________A.图乙为学生实验用的两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过________V，每小格表示________V，图中指针示数________V；若使用的是较大量程时，则表盘刻度每小格表示________V，图中指针示数________V.二、伏安法测电阻，等效替代的方法来测电阻，电表内阻的测量2．用伏安法测电阻，可采用7－3－2所示的甲、乙两种接法．如所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.(1)当测量100 Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V、0.5 A，则此电阻的测量值为______Ω，真实值为________Ω.3、要测量一个未知电阻Rx的阻值(阻值约为4 Ω)，现有如下器材：读数不准的电流表A(满偏电流约为0.6 A)，滑动变阻器R(最大阻值20 Ω)，电阻箱R1(最大阻值 99.9 Ω)，电源E1(电动势为2 V，内阻不计)，单刀单掷开关S1，单刀双掷开关S2，导线若干．现要求尽量精确地测量Rx的阻值．(1)画出实验电路图； (2)写出主要实验步骤．4、某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其内阻，实验室提供下列可供选用的器材：待测电压表V(量程3 V)、电流表A1(量程200 μA)、电流表A2(量程5 mA)、电流表A3(量程0.6A)、滑动变阻器R(最大值1 kΩ)、电源E(电动势4 V)，开关S.(1)所提供的电流表中，应选用________．(2)为了减小误差，要求测量多组数据，试画出符合要求的电路图．三、测定金属的电阻率5．一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段用米尺测出长度为L的电线，用螺旋测微器测量电线直径为D，它的刻度位置如图7－4－3所示，用多用电表测其电阻发现阻值小于1 Ω.为提高测量的精度，他用图7－4－2器材中的元件，设计了一个电路，重新测量这段导线(下图中用R x表示)的电阻图7－4－2A．电源E：电动势为3.0 V，内阻不计B．电压表V1：量程为0～3.0 V，内阻约为2 kΩC．电压表V2：量程为0～15.0 V，内阻约为6 kΩD．电流表A1：量程为0～0.6 A，内阻约为1 ΩE．电流表A2：量程为0～3.0 A，内阻约为0.1 ΩF．滑动变阻器R1：最大阻值5 Ω，额定电流2.0 AG．滑动变阻器R2：最大阻值1 kΩ，额定电流1.0 AH．开关S一个，导线若干(1) 从图7－4－3中读出螺旋测微器测得电线的直径D的读数如图7－4－3，则读数为________ mm.(2)实验时电压表选________；电流表选________；滑动变阻器选_____ __(填元件符号)．(3)请设计合理的测量电路，把电路图画在作图框中，在图中表明元件符号．(4)在实物图7－4－2中用笔画线替代导线连接元件．(5)某次测量时，电压表示数为U，电流表示数为I，则该铜芯电线材料的电阻率的表达式为ρ＝____ ____.四、描绘小灯泡的伏安特性曲线6．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下：小灯泡L，“3.8 V、0.3 A”电压表V，量程0～5 V，内阻5 kΩ电流表A1，量程0～100 mA，内阻4 Ω电流表A2，量程0～500 mA，内阻0.4 Ω滑动变阻器R1，最大阻值10 Ω，额定电流1.0 A滑动变阻器R 2，最大阻值5 Ω，额定电流0.5 A 直流电源E ，电动势约为6 V ，内阻约为0.5 Ω(1)在上述器材中，滑动变阻器应选 ;电流表应选 . (2)在虚线框内画出实验的电路图，并在图中注明各元件的符号。

高中物理电学试题及答案一、选择题（25×4＝100分）1、如图，A、B是两个带电量为＋Q和－Q的固定的点电荷，现将另一个点电荷＋q从A附近的A附近的a沿直线移到b，则下列说法中正确的是：A、电场力一直做正功B、电场力一直做负功C、电场力先做正功再做负功D、电场力先做负功再做正功2、在第1题的问题中，关于电势和电势能下列说法中正确的是：A、a点比b点的电势高，电荷＋q在该点具有的电势能大B、a点比b点的电势高，电荷＋q在该点具有的电势能小C、a点和b点的电势一样高，电荷＋q在两点具有的电势能相等D、a点和b点电势高低的情况与电荷＋q的存在与否无关3、如图所示，两个完全相同的金属小球用绝缘丝线悬挂在同一位置，当给两个小球带有不同电量的同种电荷，静止时，两小球悬线与竖直线的夹角情况是：A、两夹角相等B、电量大的夹角大C、电量小的夹角大D、无法判断4、在第3题的问题中若将两小球互相接触一下再静止时应是：A、夹角都增大，但不一定再相等B、夹角仍为原值C、夹角有增大和减小，但两夹角的和不变D、夹角都增大了相同的值5、如图所示，这是一个电容器的电路符号，则对于该电容器的正确说法是：A、是一个可变电容器B、有极性区别，使用时正负极不能接错C、电容值会随着电压、电量的变化而变化D、由于极性固定而叫固定电容6、如图所示的电路，滑动变阻器的电阻为R，其两个固定接线柱在电压恒为U的电路中，其滑片c位于变阻器的中点，M、N间接负载电阻R f＝R/2，，关于R f的电压说法正确的是：A、R f的电压等于U/2B、R f的电压小于U/2C、R f的电压大于U/2D、R f的电压总小于U7、在第6题的问题中，如果将滑动变阻器b端断开，则关于R f的电压变化范围说法正确的是：A、U/2－UB、0－UC、U/3－UD、0－U/28、如图所示的电路中，当变阻器R的阻值增加时，关于通过电源的电流和路端电压说法正确的是：A、通过电源的电流I将增大B、通过电源的电流I将减小C、路端电压将增大D、路端电压将减小9、在第7题的问题中，关于通过R的电流和R两端的电压说法正确的是：A、R两端的电压将增大B、R两端的电压将减小C、通过R的电流不变D、通过R的电流减少10、关于电源的总功率和效率说法正确的是：A、总功率减少，效率提高B、总功率增加，效率增加C、总功率减少，效率降低D、总功率增加，效率不变11、磁感应强度是描述磁场的重要概念，磁场的基本性质是对电流有安培力的作用，则关于磁感应强度的大小，下列说法正确的是：A、一段通电导体，在磁场某处受的力越大，该处的磁感应强度越大B、一段通电导线在磁场某处受的力等于零，则该处的磁感应强度一定等于零C、匀强磁场中某处的磁感应强度的大小等于该处单位面积穿过的磁感线的条数D、磁感线密处，磁感应强度大，磁感线疏的地方，磁感应强度一定小12、在第11题的问题中，关于磁感应强度的方向，下列说法正确的是：A、磁感应强度的方向，就是该处电流受力的方向B、磁感应强度的方向就是该处小磁针静止是北极的受力方向C、磁感应强度的方向与该处小磁针静止是北极的受力方向垂直D、磁感应强度的方向与该处电流的流向有关13、关于安培力的说法中，正确的是：A、一小段通电导线放在磁感应强度为零的位置，它受的磁场力一定为零B、一小段通电导线在某点不受安培力的作用，则该点的磁感应强度一定为零C、一小段通电导线所受的安培力其方向一定与电流垂直D、一小段通电导线所受安培力的方向与该点磁感应强度方向及电流方向三者一定互相垂直14、磁通量是研究电磁感应的重要概念，关于磁通量的概念，以下说法正确的是：A、磁感应强度越大，穿过闭合回路的磁通量也越大B、磁感应强度越大，线圈面积越大，穿过闭合回路的磁通量也越大C、穿过线圈的磁通量为零时，磁感应强度不一定为零D、磁通量发生变化时，磁通密度也一定发生变化15、在匀强磁场中，有一个闭合金属线框如图，它可以绕轴转动，开始时金属线框与磁感线平行，下列说法正确的是：A、当金属线框平面与磁感线平行时，穿过线框的磁通量最大B、当金属线框平面与磁感线垂直时，穿过线框的磁通量最大C、当金属线框平面与磁感线垂直时，穿过线框的磁通量为零D、当金属线框平面与磁感线平行时，穿过线框的磁通量为零16、材料、粗细相同相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图。

高中物理专题练习-电学实验（含答案）(时间：45分钟)1．江苏单科,10)某同学通过实验测量一种合金的电阻率。

(1)用螺旋测微器测量合金丝的直径。

为防止读数时测微螺杆发生转动,读数前应先旋紧如图甲所示的部件________(选填“A”、“B”、“C”或“D”)。

从图中的示数可读出合金丝的直径为________mm。

甲乙(2)如图乙所示是测量合金丝电阻的电路,相关器材的规格已在图中标出。

合上开关,将滑动变阻器的滑片移到最左端的过程中,发现电压表和电流表的指针只在图示位置发生很小的变化。

由此可以推断：电路中________(选填图中表示接线柱的数字)之间出现了________(选填“短路”或“断路”)。

(3)在电路故障被排除后,调节滑动变阻器,读出电压表和电流表的示数分别为2.23 V和38mA,由此,该同学算出接入电路部分的合金丝的阻值为58.7 Ω。

为了更准确地测出合金丝的阻值,在不更换实验器材的条件下,对实验应作怎样的改进？请写出两条建议。

2．江苏单科,10)小明利用如图甲所示的实验装置测量一干电池的电动势和内阻。

甲(1)如图甲中电流表的示数为________A。

(2)调节滑动变阻器,电压表和电流表的示数记录如下：U(V) 1.45 1.36 1.27 1.16 1.06I(A)0.120.200.280.360.44请根据表中的数据,乙由图线求得：电动势E＝________V；内阻r＝________Ω。

(3)实验时,小明进行了多次测量,花费了较长时间,测量期间一直保持电路闭合。

其实,从实验误差考虑,这样的操作不妥,因为___________________。

3．新课标全国卷Ⅱ,23)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍。

某同学利用这一事实测量电压表的内阻(半偏法),实验室提供的器材如下：待测电压表(量程3 V,内阻约为3 000 Ω),电阻箱R 0(最大阻值为99 999.9 Ω),滑动变阻器R1(最大阻值100 Ω,额定电流2 A),电源E(电动势6 V,内阻不计),开关2个,导线若干。

高中物理电学试题及答案一、选择题（25×4＝100分）1、如图，A、B是两个带电量为＋Q和－Q的固定的点电荷，现将另一个点电荷＋q从A附近的A附近的a沿直线移到b，则下列说法中正确的是：A、电场力一直做正功B、电场力一直做负功C、电场力先做正功再做负功D、电场力先做负功再做正功2、在第1题的问题中，关于电势和电势能下列说法中正确的是：A、a点比b点的电势高，电荷＋q在该点具有的电势能大B、a点比b点的电势高，电荷＋q在该点具有的电势能小C、a点和b点的电势一样高，电荷＋q在两点具有的电势能相等D、a点和b点电势高低的情况与电荷＋q的存在与否无关3、如图所示，两个完全相同的金属小球用绝缘丝线悬挂在同一位置，当给两个小球带有不同电量的同种电荷，静止时，两小球悬线与竖直线的夹角情况是：A、两夹角相等B、电量大的夹角大C、电量小的夹角大D、无法判断4、在第3题的问题中若将两小球互相接触一下再静止时应是：A、夹角都增大，但不一定再相等B、夹角仍为原值C、夹角有增大和减小，但两夹角的和不变D、夹角都增大了相同的值5、如图所示，这是一个电容器的电路符号，则对于该电容器的正确说法是：A、是一个可变电容器B、有极性区别，使用时正负极不能接错C、电容值会随着电压、电量的变化而变化D、由于极性固定而叫固定电容6、如图所示的电路，滑动变阻器的电阻为R，其两个固定接线柱在电压恒为U的电路中，其滑片c位于变阻器的中点，M、N间接负载电阻R f＝R/2，，关于R f的电压说法正确的是：A、R f的电压等于U/2B、R f的电压小于U/2C、R f的电压大于U/2D、R f的电压总小于U7、在第6题的问题中，如果将滑动变阻器b端断开，则关于R f的电压变化范围说法正确的是：A、U/2－UB、0－UC、U/3－UD、0－U/28、如图所示的电路中，当变阻器R的阻值增加时，关于通过电源的电流和路端电压说法正确的是：A、通过电源的电流I将增大B、通过电源的电流I将减小C、路端电压将增大D、路端电压将减小9、在第7题的问题中，关于通过R的电流和R两端的电压说法正确的是：A、R两端的电压将增大B、R两端的电压将减小C、通过R的电流不变D、通过R的电流减少10、关于电源的总功率和效率说法正确的是：A、总功率减少，效率提高B、总功率增加，效率增加C、总功率减少，效率降低D、总功率增加，效率不变11、磁感应强度是描述磁场的重要概念，磁场的基本性质是对电流有安培力的作用，则关于磁感应强度的大小，下列说法正确的是：A、一段通电导体，在磁场某处受的力越大，该处的磁感应强度越大B、一段通电导线在磁场某处受的力等于零，则该处的磁感应强度一定等于零C、匀强磁场中某处的磁感应强度的大小等于该处单位面积穿过的磁感线的条数D、磁感线密处，磁感应强度大，磁感线疏的地方，磁感应强度一定小12、在第11题的问题中，关于磁感应强度的方向，下列说法正确的是：A、磁感应强度的方向，就是该处电流受力的方向B、磁感应强度的方向就是该处小磁针静止是北极的受力方向C、磁感应强度的方向与该处小磁针静止是北极的受力方向垂直D、磁感应强度的方向与该处电流的流向有关13、关于安培力的说法中，正确的是：A、一小段通电导线放在磁感应强度为零的位置，它受的磁场力一定为零B、一小段通电导线在某点不受安培力的作用，则该点的磁感应强度一定为零C、一小段通电导线所受的安培力其方向一定与电流垂直D、一小段通电导线所受安培力的方向与该点磁感应强度方向及电流方向三者一定互相垂直14、磁通量是研究电磁感应的重要概念，关于磁通量的概念，以下说法正确的是：A、磁感应强度越大，穿过闭合回路的磁通量也越大B、磁感应强度越大，线圈面积越大，穿过闭合回路的磁通量也越大C、穿过线圈的磁通量为零时，磁感应强度不一定为零D、磁通量发生变化时，磁通密度也一定发生变化15、在匀强磁场中，有一个闭合金属线框如图，它可以绕轴转动，开始时金属线框与磁感线平行，下列说法正确的是：A、当金属线框平面与磁感线平行时，穿过线框的磁通量最大B、当金属线框平面与磁感线垂直时，穿过线框的磁通量最大C、当金属线框平面与磁感线垂直时，穿过线框的磁通量为零D、当金属线框平面与磁感线平行时，穿过线框的磁通量为零16、材料、粗细相同相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图。

电学实验作业（答案）1. 下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P 与电压平方U 2之间的函数关系的是以下哪个图象（ C ）A. B. C. D.解：此图象描述P 随U 2变化的规律，由功率表达式知： U 越大，电阻越大，图象上对应点与原点连线的斜率越小。

选C 。

2. 四个电热器连接如图7-2-10所示，其中R 1＝R 3＝10Ω，R 2＝R 4＝40Ω，今将输入端接在电压为U 的电路中，那么，它们功率关系是（ C ） A ．P 1>P 2>P 3>P 4B ．P 1>P 3>P 2>P 4C ．P 2>P 1>P 3>P 4D ．P 4>P 3>P 2>P 13. 一根阻值为R 的均匀电阻丝，在下列哪种情况下其阻值仍为R ，设温度不变（ D ）A ．当长度不变，横截面积增大一倍时B ．当横截面积不变，长度增加一倍时C ．当长度和横截面半径都缩小一倍时D ．当长度和横截面积都扩大一倍时4. 用多用电表测直流电压U 和测电阻R 时，若红表笔插入多用电表的“＋”插孔，则（ B ）A ．测U 时电流从红表笔流入多用表，测R 时电流从红表笔流出多用表B ．测U 和测R 时电流均从红表笔流入多用电表C ．测U 和测R 时电流均从红表笔流出多用电表D ．测U 时电流从红表笔流出多用电表，测R 时电流从红表笔流入多用电表5.如图所示的电路中,电源内阻不能忽略，R 1＝10Ω, R 2＝8Ω,当开关S 扳到位置1时,电压表的读数为2.0 V ,当开关S 扳到位置2时,电压表的读数可能是( B )A.2.2B.1.9 VC.1.6 VD.1.4 V【解析】 当开关S 扳到位置1时，E=2+2/10r ，当开关S 扳到位置2时，E=U+U/8r ，由以上两式得: U=（80+8r ）÷（40+5r ），式中r>0、U<2.0 V ，把题中选项B 、C 、D 的数据代入可知，选项B 正确。

高中物理电学实验习题大全(含答案)电学实验：测定金属的电阻率在测定金属的电阻率实验中，先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。

实验中需要用米尺测出金属丝的长度L，用螺旋测微器测量金属丝直径的刻度位置。

1)从图中读出金属丝的直径为______mm。

2)实验器材包括两节新的干电池、开关、若干导线和电压表、电流表、滑动变阻器等。

为了较准确地测出金属丝的电阻值，电压表应选内阻为10 kΩ的3 V表，电流表应选内阻为0.05 Ω的0.6 A表，滑动变阻器应选10号。

①要较准确地测出该金属丝的电阻值，电压表应选_______________，电流表应选______________，滑动变阻器选_____________(填序号)。

②实验中，某同学的实物接线中有两处明显错误。

错误1：_____________________________；错误2：_____________________________。

为了测量某根金属丝的电阻率，需要测量长为L的金属丝的直径D和电阻R。

直径测量时，将金属丝放于螺旋测微器两测量杆间进行测量。

欧姆表粗测电阻时，需根据读数精度选择合适的档位，并进行调零操作。

伏安法测电阻时，需要选择电路误差较小且便于调节的备选电路。

在测定金属电阻率的实验中，某同学连接电路如图(a)所示，但闭合开关后发现电路有故障。

若电流表示数为零、电压表示数为E，则发生故障的是断路。

需要检查待测金属丝、滑动变阻器或开关是否存在问题。

金属丝的直径示数可通过螺旋测微器测量得到。

测得接入电路的金属丝的长度为L，金属丝的直径d，已知其电阻大约为25Ω。

在使用伏安法测量电阻时，需要选择电流表、电压表和滑动变阻器。

可供选择的器材包括：必选的电源（电动势 1.5V，内阻很小）、导线和开关，以及A1电流表（量程40mA，内阻约0.5Ω）、A2电流表（量程10mA，内阻约0.6Ω）、V1电压表（量程6V，内阻约30kΩ）、V2电压表（量程1.2V，内阻约20kΩ）、R1滑动变阻器（范围0-10Ω）和R2滑动变阻器（范围0-2kΩ）。

电学实验副标题题号一总分得分一、实验题探究题（本大题共10小题，共90.0分）1.某同学要用“伏安法”测定一个待测电阻R x(阻值约为200Ω)的阻值，实验室提供了如下器材：电池组E(电动势为3V，内阻不计)；电流表A1(量程为0～10mA，内阻约为40Ω～60Ω)；电流表A2(量程为0～500μA，内阻为1000Ω)；滑动变阻器R1(阻值范围为0～20Ω，额定电流为2A)；电阻箱R2(阻值范围为0～9999Ω，额定电流为1A)；开关S，导线若干．请你帮助该同学完成实验中的下述问题(实验中应尽可能的考虑更加准确地测量的阻值)：(1)上述器材中缺少电压表，需选一只电流表将它改装成电压表。

请画出将电流表改装成电压表的电路原理图，并在图中标明所用器材的代号。

(2)请画出测量R1阻值的电路图，并在图中标明各器材的代号．(3)实验中，将电阻箱R2的阻值调为4000Ω，再调节滑动变阻器R1，使两表的示数如图所示，可读出电流表A1的示数是__________mA，电流表A2的示数是_________μA，测得R x的阻值是________Ω．2.某同学要探究一种新材料制成的圆柱体的电阻．步骤如下：(1)用游标为20分度的卡尺测量其长度如图1，由图可知其长度为______mm．(2)用螺旋测微器测量其直径如图2，由图可知其直径为______cm．(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图3，则该电阻的阻值约为______Ω.(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A1(量程0～4mA，内阻约50Ω)电流表A2(量程0～10mA，内阻约30Ω)电压表V1(量程0～3V，内阻约10kΩ)电压表V2(量程0～15V，内阻约25kΩ)直流电源E(电动势4V，内阻不计)滑动变阻器R1(阻值范围0～15Ω，允许通过的最大电流2.0A)滑动变阻器R2(阻值范围0～20kΩ，允许通过的最大电流0.5A)开关S导线若干为使实验误差较小，要求测得多组数据进行分析，请在图4方框中画出测量的电路图，并标明所用器材的代号．3.在“测定金属丝的电阻率”实验中，所用的测量仪器均已校准．待测金属丝接入电路部分的长度约为50cm．(1)用螺旋测微器测量金属丝的直径，某一次测量结果(接近多次测量的平均值)如图1所示，其读数为______mm．(2)用伏安法测金属丝的电阻R x的阻值(约为15Ω)，实验室提供了如下器材：A.电池组E(电动势为3V，内阻约为1Ω)B.电流表A1(量程为0～0.6A，内阻约为0.5Ω)C.电流表A2(量程为0～3A，内阻为0.02Ω)D.电压表V1(量程为0～3V，内阻约为5kΩ)E.电压表V2(量程为0～15V，内阻为15kΩ)F.电阻箱R(阻值范围为0～99.99Ω，额定电流为1A)G.开关S，导线若干为使测量尽可能准确，电流表应选用______，电压表应选用______；(填器材前的字母标号)应采用图2给出的______电路进行测量．(3)根据记录的电阻箱阻值R及对应电流表示数I和电压表示数U，在坐标纸上作I U −1R图象如图2所示，根据图象可得金属丝的电阻R x=______Ω(保留两位有效数字)．(4)根据以上数据估算金属丝的电阻率约为______(填选项前的字母标号)．A.4×10−2Ω⋅mB.4×10−3Ω⋅mC.4×10−6Ω⋅mD.4×10−8Ω⋅m(5)关于本实验的误差，下列说法中正确的是______(填选项前的字母标号)．A.用螺旋测微器测量金属丝的直径时，由于读数引起的误差属于系统误差B.由电流表和电压表内阻引起的误差属于偶然误差C.若将电流表和电压表内阻计算在内，可以消除由测量仪表引起的系统误差D.用IU −1R图象处理数据求金属丝的电阻可以减小偶然误差．4.(一)(1)在“测定金属丝的电阻率”实验中，某同学用用螺旋测微器测得金属丝的直径，其示数D=________mm.游标卡尺测了金属丝长度为L=____cm。

1.某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻.①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图〔a〕和图〔 b〕所示，长度为cm，直径为mm.②按图〔 c〕连接电路后，实验操作以下：〔 a〕将滑动变阻器 R1的阻值置于最处〔填“大〞或“小〞〕；将 S2拨向接点 1，闭合S1，调治 R1，使电流表示数为 I0；〔 b 〕将电阻箱 R2的阻值调至最〔填“大〞或“小〞〕， S2拨向接点2；保持 R1不变，调治 R2，使电流表示数仍为 I 0，此时 R2阻值为 1 280 Ω；③ 由此可知，圆柱体的电阻为Ω .2.某学习小组的同学拟研究小灯泡L 的伏安特点曲线，可供采用的器材以下：小灯泡 L，规格“4. 0 V. 0. 7 A；〞电流表 A1，量程 3 A，内阻约为0. 1；Ω电流表 A2，量程 0. 6 A ，内阻 r 2=0. 2；Ω电压表 V，量程 3 V，内阻 r V=9 k Ω；标准电阻R1，阻值 1 Ω；标准电阻R2，阻值 3 k Ω；滑动变阻器R，阻值范围0~10 Ω；学生电源E，电动势 6 V，内阻不计；开关 S 及导线假设干 .①甲同学设计了如图 1 所示的电路来进行测量，当经过L 的电流为0. 46 A 时，电压表的示数如图 2 所示，此时L 的电阻为Ω.图1图2②乙同学又设计了如图 3 所示的电路来进行测量，电压表指针指在最大刻度时，加在L 上的电压值是V.图3图4③学习小组认为要想改正确地描绘出L 完满的伏安特点曲线，需要重新设计电路. 请你在乙同学的基础上利用所供器材，在图 4 所示的虚线框内补画出实验电路图，并在图上注明所选器材代号 .3.某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池，他们测量这种电池的电动势 E 和内阻 r ，并研究电极间距对 E 和 r 的影响，实验器材以以下图.①测量 E 和 r 的实验方案为：调治滑动变阻器，改变电源两端的电压U 和流过电源的电流I ，依照公式，利用测量数据作出U-I 图象，得出 E 和 r.② 将电压表视为理想表，要求防范电流表分压作用对测量结果的影响，请在上图中用笔画线代替导线连接电路.③实验中依次减小铜片与锌片的间距，分别获取相应果汁电池的 U-I 图象如图中〔a〕、〔 b〕、〔 c〕、〔 d 〕所示，由此可知：在该实验中，随电极间距的减小，电源电动势〔填“增大〞、“减小〞或“不变〞〕，电源内阻〔填“增大〞、“减小〞或“不变〞〕 .曲线〔 c〕对应的电源电动势E=V，内阻 r=Ω，当外电路总电阻为 2 500 Ω时，该电源的输出功率P=mW. 〔均保存三位有效数字〕4.某同学经过实验测定一个阻值约为 5 Ω的电阻 R X的阻值。
