太阳能光伏电池组件和逆变器的组合方式

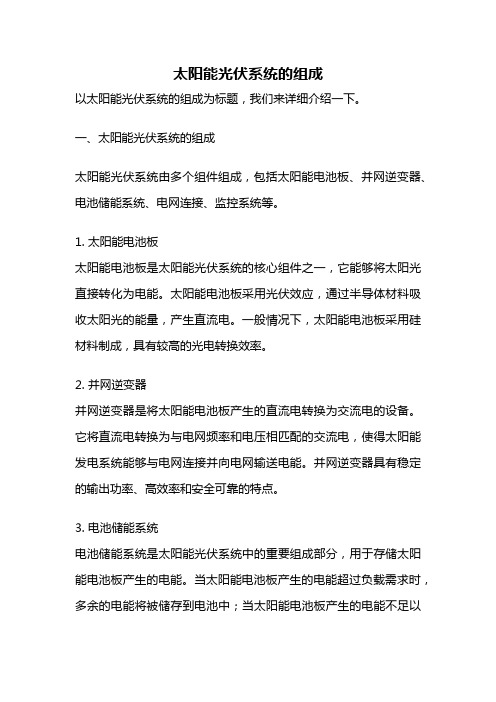

太阳能光伏系统的组成以太阳能光伏系统的组成为标题，我们来详细介绍一下。

一、太阳能光伏系统的组成太阳能光伏系统由多个组件组成，包括太阳能电池板、并网逆变器、电池储能系统、电网连接、监控系统等。

1. 太阳能电池板太阳能电池板是太阳能光伏系统的核心组件之一，它能够将太阳光直接转化为电能。

太阳能电池板采用光伏效应，通过半导体材料吸收太阳光的能量，产生直流电。

一般情况下，太阳能电池板采用硅材料制成，具有较高的光电转换效率。

2. 并网逆变器并网逆变器是将太阳能电池板产生的直流电转换为交流电的设备。

它将直流电转换为与电网频率和电压相匹配的交流电，使得太阳能发电系统能够与电网连接并向电网输送电能。

并网逆变器具有稳定的输出功率、高效率和安全可靠的特点。

3. 电池储能系统电池储能系统是太阳能光伏系统中的重要组成部分，用于存储太阳能电池板产生的电能。

当太阳能电池板产生的电能超过负载需求时，多余的电能将被储存到电池中；当太阳能电池板产生的电能不足以满足负载需求时，电池将释放储存的电能供负载使用。

电池储能系统可以提高太阳能光伏系统的供电可靠性和稳定性。

4. 电网连接太阳能光伏系统与电网的连接是实现电能互补和双向流动的关键。

通过电网连接，太阳能光伏系统可以将多余的电能卖给电网，从而实现电能的销售和利润的获取；同时，太阳能光伏系统也可以从电网获取电能，满足负载需求。

电网连接需要符合相关的电力标准和规范，并且需要具备安全可靠的保护装置。

5. 监控系统监控系统是太阳能光伏系统的重要组成部分，用于实时监测和管理系统运行情况。

监控系统可以监测太阳能电池板的功率输出、电池储能系统的状态、并网逆变器的工作情况等。

通过监控系统，用户可以及时了解到系统的运行状况，及时发现并解决问题，提高系统的性能和可靠性。

二、太阳能光伏系统的工作原理太阳能光伏系统的工作原理是利用太阳能电池板将太阳光转换为电能。

当太阳光照射到太阳能电池板上时，太阳能电池板中的半导体材料吸收太阳光的能量，产生电子-空穴对。

太阳能光伏发电系统的组成部分太阳能光伏发电系统是一种利用太阳能将光能转化为电能的技术。

它由多个组成部分组成，每个部分都在不同程度上发挥着关键作用。

下面将介绍太阳能光伏发电系统常见的组成部分。

第一部分：太阳能光伏电池板太阳能光伏电池板是太阳能光伏发电系统中最关键的组件，它通过在光线下将太阳能转化为直流电能。

光伏电池板通常由硅材料制成，具有多个小型太阳能电池组成的芯片。

光伏电池板的性能直接影响到系统的整体发电效率。

第二部分：逆变器逆变器是太阳能光伏发电系统中不可或缺的组件之一。

逆变器负责将光伏电池板发出的直流电能转换成交流电能，以供家庭或工业用电。

逆变器还可以实现功率调整和电网连接功能，确保太阳能发电系统的稳定运行。

第三部分：电池储能系统（可选）虽然光伏电池板可以将太阳能直接转化为电能，但太阳能并不是一种持续不断的能源源泉。

在夜间或阴天，光伏发电系统无法正常发电。

为了解决这个问题，一些光伏发电系统会安装电池储能系统，将白天获得的电能储存起来，在需要时供电使用。

第四部分：电网连接装置太阳能光伏发电系统可以通过电网连接装置将多余的电能输送到电网中。

当太阳能发电系统产生的电能超过使用需求时，电网连接装置可以将多余的电能供应给周围的电网。

反之，当太阳能发电系统无法满足需求时，电网连接装置可以从电网中获取所需的电能。

第五部分：监控系统为了确保太阳能光伏发电系统的正常运行，监控系统是必不可少的。

监控系统可以实时监测光伏电池板的发电情况、逆变器的工作状态、电池储能系统的电量等重要参数。

一旦出现故障或异常，监控系统将及时发出警报，以便及时进行维修和优化。

总结：太阳能光伏发电系统的组成部分包括太阳能光伏电池板、逆变器、电池储能系统、电网连接装置和监控系统等。

这些部分相互配合，使得太阳能光伏发电系统能够高效地将太阳能转化为电能，并满足家庭或工业用电需求。

随着科技的进步和创新，太阳能光伏发电系统的各个组成部分也在不断发展和完善，为可持续能源的利用提供了更广阔的前景。

太阳能光伏系统组成太阳能光伏系统是一种以太阳能光伏电池为核心组件的能源转换系统。

充分利用太阳能资源，将太阳辐射能转换为电能，实现可再生能源的利用。

太阳能光伏系统主要由太阳能光伏电池组件、支架系统、逆变器、电池储能装置以及配电系统等组成。

1. 太阳能光伏电池组件太阳能光伏电池是太阳能光伏系统的核心部件，负责将太阳能辐射能转化为直流电能。

太阳能光伏电池一般由多个光伏电池片组成，光伏电池片利用光生电效应将太阳光转换为电能。

常见的光伏电池技术有单晶硅、多晶硅和薄膜太阳能电池等。

2. 支架系统支架系统是用于安装太阳能光伏电池组件的支架结构，可以将光伏电池组件固定在地面或屋顶等合适的位置。

支架系统需要具备抗风、抗震、防腐等特性，以确保太阳能光伏系统在各种环境条件下的稳定运行。

3. 逆变器逆变器是太阳能光伏系统中的重要组成部分，主要功能是将直流电能转换为交流电能。

太阳能光伏电池产生的电能为直流电，而家庭和工业用电通常是交流电。

逆变器不仅可以实现电能转换，还能够对电能进行调节和控制，确保太阳能光伏系统的稳定输出。

4. 电池储能装置电池储能装置是太阳能光伏系统的重要配件之一，用于储存光伏电池产生的电能。

通过储能装置，太阳能光伏系统可以在夜间或天气不好时继续供电。

目前常用的电池储能装置有铅酸电池、锂离子电池等，其容量和类型需根据实际需求进行选择。

5. 配电系统配电系统是太阳能光伏系统的配套设施，用于将发电产生的电能输送到需要使用的地方。

配电系统包括电缆、接线盒、断路器等组件，确保电能在不同设备之间的流通畅通，并提供过载保护等功能。

太阳能光伏系统的组成部分相互配合，共同完成电能的转化和输送。

其工作原理是，太阳能光伏电池组件吸收太阳光辐射，产生电能，并通过支架系统固定在合适的位置。

光伏电池组件的直流电能经过逆变器转换为交流电能，再通过电池储能装置进行储存，最后通过配电系统输送到需要使用的地方。

这样，人们就可以利用太阳能光伏系统提供的电能，实现对可再生能源的有效利用。

光伏电源系统的原理及组成首先太阳能电池发电系统是利用以光生伏打效应原理制成的太阳能电池将太阳辐射能直接转换成电能的发电系统。

它由太阳能电池方阵、控制器、蓄电池组、直流/交流逆变器等部分组成，其系统组成如图所示。

图1-1宏阳能电池发电僚统示党忸1 .太阳能电池方阵：太阳能电池单体是光电转换的最小单元，尺寸一般为4cm2到100cm2不等。

太阳能电池单体的工作电压约为0.5V,工作电流约为20 —25mA/cm2, 一般不能单独作为电源使用。

将太阳能电池单体进行串并联封装后，就成为太阳能电池组件，其功率一般为几瓦至几十瓦，是可以单独作为电源使用的最小单元。

太阳能电池组件再经过串并联组合安装在支架上，就构成了太阳能电池方阵，可以满足负载所要求的输出功率（见图1－2）。

（1）硅太阳能电池单体常用的太阳能电池主要是硅太阳能电池。

晶体硅太阳能电池由一个晶体硅片组成，在晶体硅片的上表面紧密排列着金属栅线，下表面是金属层。

硅片本身是P型硅，表面扩散层是N区，在这两个区的连接处就是所谓的PN结。

PN结形成一个电场。

太阳能电池的顶部被一层抗反射膜所覆盖，以便减少太阳能的反射损失。

太阳能电池的工作原理如下：光是由光子组成，而光子是包含有一定能量的微粒，能量的大小由光的波长决定，光被晶体硅吸收后，在PN结中产生一对对正负电荷，由于在PN结区域的正负电荷被分离，因而可以产生一个外电流场，电流从晶体硅片电池的底端经过负载流至电池的顶端。

这就是“光生伏打效应”m伟组『Im 1 2太阳循电池单体、91件和方PI将一个负载连接在太阳能电池的上下两表面间时，将有电流流过该负载，于是太阳能电池就产生了电流；太阳能电池吸收的光子越多，产生的电流也就越大。

光子的能量由波长决定，低于基能能量的光子不能产生自由电子，一个高于基能能量的光子将仅产生一个自由电子，多余的能量将使电池发热，伴随电能损失的影响将使太阳能电池的效率下降。

（2）硅太阳能电池种类目前世界上有3种已经商品化的硅太阳能电池：单晶硅太阳能电池、多晶硅太阳能电池和非晶硅太阳能电池。

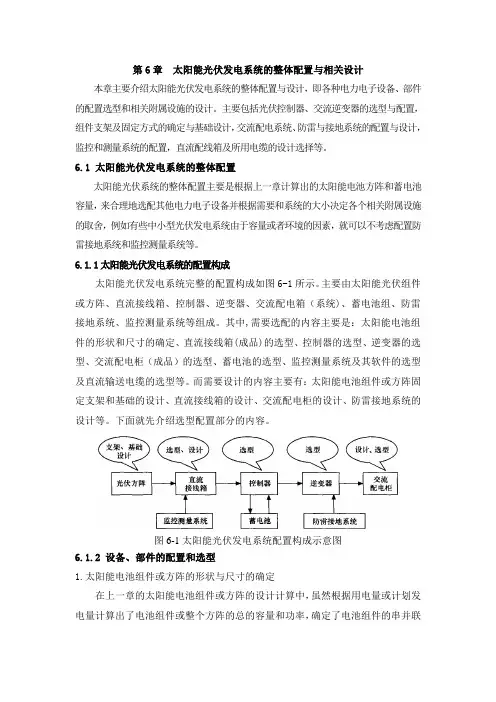

第6章太阳能光伏发电系统的整体配置与相关设计本章主要介绍太阳能光伏发电系统的整体配置与设计，即各种电力电子设备、部件的配置选型和相关附属设施的设计。

主要包括光伏控制器、交流逆变器的选型与配置，组件支架及固定方式的确定与基础设计，交流配电系统、防雷与接地系统的配置与设计，监控和测量系统的配置，直流配线箱及所用电缆的设计选择等。

6.1 太阳能光伏发电系统的整体配置太阳能光伏系统的整体配置主要是根据上一章计算出的太阳能电池方阵和蓄电池容量，来合理地选配其他电力电子设备并根据需要和系统的大小决定各个相关附属设施的取舍，例如有些中小型光伏发电系统由于容量或者环境的因素，就可以不考虑配置防雷接地系统和监控测量系统等。

6.1.1太阳能光伏发电系统的配置构成太阳能光伏发电系统完整的配置构成如图6-1所示。

主要由太阳能光伏组件或方阵、直流接线箱、控制器、逆变器、交流配电箱（系统)、蓄电池组、防雷接地系统、监控测量系统等组成。

其中,需要选配的内容主要是：太阳能电池组件的形状和尺寸的确定、直流接线箱(成品)的选型、控制器的选型、逆变器的选型、交流配电柜（成品）的选型、蓄电池的选型、监控测量系统及其软件的选型及直流输送电缆的选型等。

而需要设计的内容主要有：太阳能电池组件或方阵固定支架和基础的设计、直流接线箱的设计、交流配电柜的设计、防雷接地系统的设计等。

下面就先介绍选型配置部分的内容。

图6-1太阳能光伏发电系统配置构成示意图6.1.2 设备、部件的配置和选型1.太阳能电池组件或方阵的形状与尺寸的确定在上一章的太阳能电池组件或方阵的设计计算中，虽然根据用电量或计划发电量计算出了电池组件或整个方阵的总的容量和功率，确定了电池组件的串并联数量，但是还需要根据太阳能电池的具体安装位置来确定电池组件的形状及外型尺寸，以及整个方阵的整体排列等。

有些异型和特殊尺寸的电池组件还需要与生产厂商定制。

例如从尺寸和形状上讲，同一功率的电池组件可以做成长方形，也可以做成正方形或圆形、梯形等其他形状；从电池片的用料上讲，同一功率的电池组件可以是单晶硅或多晶硅组件，也可以是非晶硅组件等，这就需要我们来选择和确定。

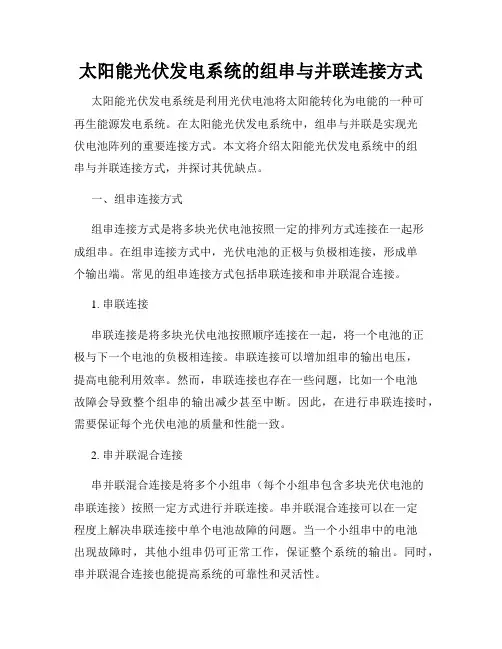

太阳能光伏发电系统的组串与并联连接方式太阳能光伏发电系统是利用光伏电池将太阳能转化为电能的一种可再生能源发电系统。

在太阳能光伏发电系统中，组串与并联是实现光伏电池阵列的重要连接方式。

本文将介绍太阳能光伏发电系统中的组串与并联连接方式，并探讨其优缺点。

一、组串连接方式组串连接方式是将多块光伏电池按照一定的排列方式连接在一起形成组串。

在组串连接方式中，光伏电池的正极与负极相连接，形成单个输出端。

常见的组串连接方式包括串联连接和串并联混合连接。

1. 串联连接串联连接是将多块光伏电池按照顺序连接在一起，将一个电池的正极与下一个电池的负极相连接。

串联连接可以增加组串的输出电压，提高电能利用效率。

然而，串联连接也存在一些问题，比如一个电池故障会导致整个组串的输出减少甚至中断。

因此，在进行串联连接时，需要保证每个光伏电池的质量和性能一致。

2. 串并联混合连接串并联混合连接是将多个小组串（每个小组串包含多块光伏电池的串联连接）按照一定方式进行并联连接。

串并联混合连接可以在一定程度上解决串联连接中单个电池故障的问题。

当一个小组串中的电池出现故障时，其他小组串仍可正常工作，保证整个系统的输出。

同时，串并联混合连接也能提高系统的可靠性和灵活性。

二、并联连接方式并联连接方式是将多个组串连接在一起形成光伏电池阵列。

在并联连接方式中，光伏电池的正极与正极相连接，负极与负极相连接。

并联连接可以增加系统的输出电流，提高发电能力。

常见的并联连接方式有直接并联和间接并联。

1. 直接并联直接并联是将多个组串的正极和负极分别相连接，形成单个正极输出端和单个负极输出端。

直接并联是一种简单有效的连接方式，适用于小型太阳能光伏发电系统，具有安装和维护成本低的优点。

然而，直接并联也存在一些问题，如多个组串之间可能存在电压差，会导致发电系统的性能下降。

2. 间接并联间接并联是将多个组串通过一个中央控制器或者逆变器相连接。

中央控制器或者逆变器可以协调各个组串的输出，保证整个系统的稳定性和性能。

光伏组件串并联的原则
光伏组件的串并联是指将多个光伏组件连接在一起，以提高光伏系统的输出功率和电压。

光伏组件的串联可以提高光伏系统的输出电压，但不会改变输出功率。

串联的数量由逆变器的最大输入电压决定。

光伏组件的并联可以提高光伏系统的输出功率，但不会改变输出电压。

并联的数量由逆变器的最大输入电流决定。

光伏组件串并联的原则如下：
1.串联数量：串联数量应不超过逆变器的最大输入电压。

2.并联数量：并联数量应不超过逆变器的最大输入电流。

3.组件参数：串联或并联的组件应具有相同的光电特性，包括开路电压、短路
电流、功率因数等。

4.安全性：串并联的光伏系统应具有良好的安全性，应采取相应的措施防止短
路、过流、过压等故障。

以下是一些常见的光伏组件串并联方案：
1.单串：单串由一个光伏组件组成，输出电压和功率等于单个光伏组件的参数。

2.多串：多串由多个光伏组件串联而成，输出电压为串联光伏组件的开路电压
之和，输出功率为串联光伏组件的功率之和。

3.单并：单并由一个光伏组件并联而成，输出电压和功率等于单个光伏组件的
参数。

4.多并：多并由多个光伏组件并联而成，输出电压为并联光伏组件的短路电流
之和，输出功率为并联光伏组件的功率之和。

光伏发电光伏阵列设计及布置方案1.1光伏方阵布置方案1.1.1布置原则每两列组件间的间距设置保证在太阳高度角最低的冬至日9：00～15：00时，前后排太阳能电池组件间采光不受阻挡。

1.1.2方阵布置说明根据设计原则，本项目共20个光伏组件阵列组成的发电区域，均采用45°倾角布置，采用固定式支架系统，支架基础采用混凝土独立基础式。

图一：支架定位参考样图图一：支架定位参考样图1.2光伏阵列设计1.2.1光伏子方阵设计一个1MWp的光伏方阵，由太阳能电池组件经过串并联组成。

将组件串联得到并网逆变器所要求的电压，再将串联组件并联达到逆变器的功率要求。

1、太阳能电池串联组件数量计算：根据逆变器的技术参数，最高输入电压为1100V，工作电压范围为500~1100V；组件的开路电压为37.62V；最大工作点的工作电压30.36V；开路电压温度系数为-0.33%/℃。

1）组件开路电压因温差升压百分比最高值：65*0.003=21.45%（温度范围+25℃~-40℃考虑）；2）组件开路因温差升压值：21.45%*37.62=8.1V；3）组件开路最高升压值：37.62+8.1=45.72V；4）组件串联最大数量：1100/45.72≈24块；5）选择组件串联数量：20块。

2、1MWp子方阵太阳能电池数量计算：单个发电单元的容量为1MWp，组件串并联接线：1）20块组件串联为一路，每一路串联容量为20*255=5.1kWp、输出电压20*30.36=607.2V；2）每一台逆变器上太阳能电池组件并联数=1000/2/5.1=98，因PV输入数量是3，选择一台逆变器并联数为99；3）2*99=198组件并联组成一个发电单元，其子方阵太阳能电池数量为3960块，容量为198*5.1=1009.8kWp，占地面积147.54*77.5=11434.35m²。

1.2.2光伏总方阵容量、电池总数量及占地面积1）20MWp并网系统由20个发电单元组成，总容量=1009.8*20=20，196kWp；2）太阳能电池总数量=(20*198)*20=79，200块，占地总面积319*749.7=239154.3m²。

集约式、组串式、分布式逆变器的差异逆变器是光伏发电系统中至关重要的设备，其功能是将太阳能电池发出的直流电转换为交流电。

在光伏发电系统中，逆变器的选型和使用方式有三种常见的选择：集约式、组串式和分布式逆变器。

下面将介绍这三种逆变器的主要区别。

1. 集约式逆变器集约式逆变器也称为独立式逆变器，是光伏系统中最常见的逆变器类型。

它通常单独安装在每个太阳能电池组件的附近。

集约式逆变器将每个太阳能电池组件的直流电转换为交流电，并将其送回到电网中。

集约式逆变器需要每个电池组件都配备一个逆变器，这增加了系统的成本和复杂性。

然而，由于每个组件都有独立的逆变器，这种逆变器系统在发生故障时具有良好的可持续性和可维修性。

2. 组串式逆变器组串式逆变器将多个太阳能电池组件连接在一起，形成一个电池组串。

每个电池组串共享一个逆变器。

这种逆变器的工作原理是将多个太阳能电池组件的直流电并联，然后将其转换为交流电并注入电网。

组串式逆变器与集约式逆变器相比具有更低的成本和更简单的设计。

然而，如果一个太阳能电池组件出现故障，将会影响整个组串的输出效率。

3. 分布式逆变器分布式逆变器是一种相对较新的逆变器类型，它将每个太阳能电池组件的直流电单独转换为交流电。

这种逆变器通常安装在或附近太阳能电池组件的背面。

分布式逆变器具有独立处理每个组件的能力，因此故障在一个太阳能电池组件上不会影响其他组件的工作。

这种逆变器系统具有出色的可维修性和可持续性，但也会增加逆变器的数量和成本。

总之，集约式、组串式和分布式逆变器在光伏发电系统中具有不同的优缺点。

选择适合自己系统需求的逆变器类型是确保系统高效运行的重要因素。

在实际应用中，应根据可用空间、成本和系统对可维修性的要求等因素进行权衡。

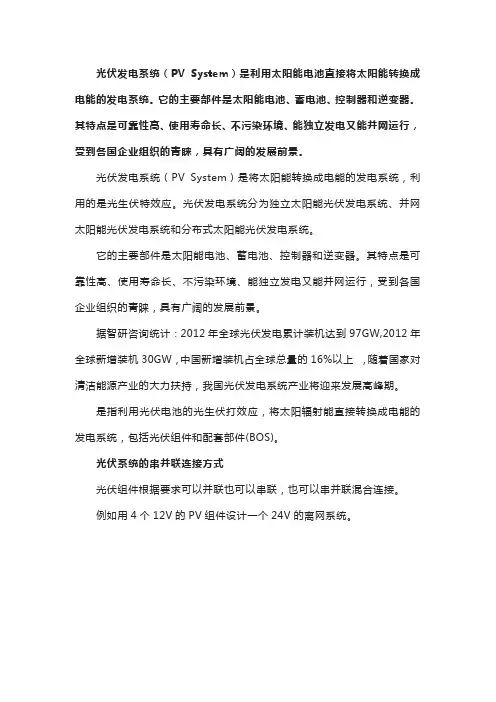

光伏发电系统（PV System）是利用太阳能电池直接将太阳能转换成电能的发电系统。

它的主要部件是太阳能电池、蓄电池、控制器和逆变器。

其特点是可靠性高、使用寿命长、不污染环境、能独立发电又能并网运行，受到各国企业组织的青睐，具有广阔的发展前景。

光伏发电系统（PV System）是将太阳能转换成电能的发电系统，利用的是光生伏特效应。

光伏发电系统分为独立太阳能光伏发电系统、并网太阳能光伏发电系统和分布式太阳能光伏发电系统。

它的主要部件是太阳能电池、蓄电池、控制器和逆变器。

其特点是可靠性高、使用寿命长、不污染环境、能独立发电又能并网运行，受到各国企业组织的青睐，具有广阔的发展前景。

据智研咨询统计：2012年全球光伏发电累计装机达到97GW,2012年全球新增装机30GW，中国新增装机占全球总量的16%以上，随着国家对清洁能源产业的大力扶持，我国光伏发电系统产业将迎来发展高峰期。

是指利用光伏电池的光生伏打效应，将太阳辐射能直接转换成电能的发电系统，包括光伏组件和配套部件(BOS)。

光伏系统的串并联连接方式光伏组件根据要求可以并联也可以串联，也可以串并联混合连接。

例如用4个12V的PV组件设计一个24V的离网系统。

16个34V的PV组件设计一个由两个串联部分组成的并网系统第二针对逆变器型号连接组件各种型号的逆变器可配对的组件数量是一定的，可以根据逆变器的支路数量来分配各组组件的连接数量，如图所示独立光伏发电系统主要组成部分1. 光伏阵列2. 光伏3. 蓄电池组4. 逆变器5. 监控系统6. 负载并网光伏发电系统主要组成部分1. 光伏阵列2. 并网逆变器3. 公共电网4. 监控系统[3]分布式光伏发电系统主要组成部分1. 光伏阵列2. 直流汇流箱3. 直流配电柜4. 并网逆变器5. 交流配电柜6. 负载7. 公共电网8. 监控系统独立太阳能光伏发电是指太阳能光伏发电不与电网连接的发电方式，典型特征为需要用蓄电池来存储夜晚用电的能量。

光伏发电自用系统的原理光伏发电自用系统主要由光伏发电组件、逆变器、电池储能系统、电表及监控系统等组成。

其原理是通过太阳能光照照射到光伏发电组件上，将光能转化为直流电能，经过逆变器转化为交流电能供电给用户自身使用，并且通过电池储能系统将多余的电能进行储存，以备不时之需。

1. 光伏发电组件：光伏发电组件由多个光伏电池组成，光伏电池是将太阳能转化为电能的基本单元。

当阳光照射到光伏电池上时，光子能将光伏电池中的P 型半导体和N型半导体中的电子激发，形成电子空穴对，进而产生电流，并通过电缆输出。

2. 逆变器：光伏发电组件产生的直流电能需要转换为交流电能供用户使用，这就需要逆变器进行工作。

逆变器接收光伏发电组件输出的直流电能，利用调制器将直流电能转化为交流电能，并将其输出给用户。

3. 电池储能系统：光伏发电自用系统通过电池储能系统可以将多余的电能进行储存，以备不时之需。

当光伏发电组件输出的电能超过用户需求时，逆变器将多余的电能输送到电池中进行储存，以便在天气不好或用电量增加时进行使用。

4. 电表及监控系统：为了方便管理和监控光伏发电自用系统的工作状态，通常会安装电表及监控系统。

电表用于记录发电量和用电量，以便掌握系统的运行情况和用户的用电量。

监控系统则可以远程监测光伏发电组件的工作状态和逆变器的运行情况，及时发现和解决问题。

总体来说，光伏发电自用系统的原理是通过光伏发电组件将太阳能转化为电能，经过逆变器进行转换并输出给用户使用，同时多余的电能通过电池储存起来，以备不时之需。

通过电表及监控系统可以方便地管理和监控系统的运行情况。

光伏发电自用系统的优点在于可以将太阳能转化为可用电能，减少对传统能源的依赖，同时减少环境污染和能源消耗。

太阳能逆变器和电池太阳能板的搭配发电计算随着清洁能源的重要性越来越受到人们的重视，太阳能发电作为一种清洁、可再生的能源，受到了广泛的关注和应用。

在太阳能发电系统中，太阳能逆变器和电池太阳能板的搭配是至关重要的，它们直接影响着太阳能系统的发电效率和稳定性。

本文将对太阳能逆变器和电池太阳能板的搭配及发电进行详细的探讨和计算。

一、太阳能逆变器的作用和选择1.太阳能逆变器的作用太阳能逆变器是太阳能发电系统中的关键设备，主要用于将太阳能板所产生的直流电转换为交流电，以供家庭或者商业用电。

逆变器的选择直接影响着系统的发电效率和稳定性。

2.太阳能逆变器的选择在选择太阳能逆变器时，需要考虑以下几点因素：（1）逆变器的功率：根据太阳能板的总功率和并网条件，选择适合的逆变器功率。

（2）逆变器的效率：逆变器的效率直接影响系统的发电效率，应选择高效率的逆变器。

（3）逆变器的品牌和质量：选择知名品牌和高质量的逆变器，可以提高系统的稳定性和可靠性。

二、电池太阳能板的特点和选购1.电池太阳能板的特点电池太阳能板是指在太阳能板的基础上，加入了电池组件，可以在夜晚或阴天继续发电的太阳能板。

它通常具有以下特点：（1）长时间存储能量：电池太阳能板可以将白天积蓄的能量存储起来，提供给家庭或商业用电。

（2）使用寿命长：电池太阳能板具有较长的使用寿命，可以稳定地发电。

2.电池太阳能板的选购在选购电池太阳能板时，需要注意以下几点：（1）电池组件的类型：根据实际需求选择合适的电池组件类型，如铅酸电池、锂电池等。

（2）电池组件的容量：根据家庭或商业用电的需求，选择合适容量的电池组件。

（3）电池组件的质量和品牌：选择优质的电池组件，可以提高系统的可靠性和稳定性。

三、太阳能逆变器和电池太阳能板的搭配1.太阳能逆变器和电池太阳能板的搭配原理（1）太阳能板发电：白天太阳能板通过光伏效应产生直流电。

（2）电池储存能量：白天电池太阳能板将多余的能量储存到电池组件中。

光伏逆变器的组成和工作原理
光伏逆变器是太阳能电池组发电系统中的重要组成部分，它的主要作用是将直流电转换成交流电，实现太阳能发电系统与电网之间的互联互通。

光伏逆变器通常由直流输入阶段、中间电路和交流输出阶段三部分组成。

直流输入阶段是光伏逆变器的第一部分，它由太阳能电池组成，将太阳能转换成直流电。

由于太阳能电池的输出电压和电流都不是恒定的，因此需要通过最大功率点跟踪器来调节电压和电流，确保太阳能电池的输出功率最大化。

中间电路是光伏逆变器的核心部分，它将直流电转换成高频交流电，并保持其稳定。

通常采用电容、电感和绕组等元器件来组成中间电路，通过对这些元器件进行合理的组合和控制，可以实现直流电到交流电的转换。

交流输出阶段是光伏逆变器的最后一部分，它将中间电路产生的高频交流电转换成低频交流电，输出到电网上。

交流输出阶段通常由变压器、滤波器和交流输出端口等组成，通过这些元器件来调节输出电压和频率，确保逆变器能够将直流电转换成符合电网标准的交流电。

总体来说，光伏逆变器的工作原理就是将太阳能转换成直流电，再通过中间电路将直流电转换成高频交流电，最后通过交流输出阶段将高频交流电转换成低频交流电输出到电网上。

- 1 -。

光伏串联和并联的接法光伏电站是利用太阳能发电的设施，其中光伏组件是关键部件之一。

在光伏电站中，光伏组件可以通过串联和并联的方式进行接法，以实现不同的电路连接效果。

光伏组件的串联是指将多个光伏组件的正极与负极依次相连，形成一个长电路。

这种接法的作用是增加电压。

当光照强度一定时，串联的光伏组件数量增加，电压也会相应增加。

这种接法在需要较高电压输出的场合非常有效。

例如，在远离电网的地方或需要长距离输送电能的地方，可以采用串联接法来提高输电效率。

与串联不同，光伏组件的并联是指将多个光伏组件的正极相连，负极相连，形成一个宽电路。

这种接法的作用是增加电流。

当光照强度一定时，并联的光伏组件数量增加，电流也会相应增加。

这种接法常用于需要较大电流输出的场合。

例如，在需要给大功率设备供电的场所，可以采用并联接法来提高供电能力。

在实际应用中，光伏组件的串联和并联接法可以结合使用。

通过将多个光伏组件进行串联和并联的组合，可以实现更灵活的电路连接效果。

比如，当需要同时增加电压和电流时，可以将多个串联的光伏组件进行并联，以兼顾增加电压和电流的需求。

光伏组件的串联和并联接法对光伏电站的发电效果有着重要的影响。

在设计光伏电站时，需要根据实际情况和需求来选择合适的接法。

同时，还需要考虑光伏组件的特性和光照条件，以及电网的要求和限制。

合理选择串联和并联的接法，可以最大程度地提高光伏电站的发电效率和稳定性。

除了光伏组件的串联和并联接法，光伏电站还有其他一些关键技术和设备，例如逆变器、储能设备、电池组等。

这些设备的选择和配置也会对光伏电站的发电效果产生重要影响。

因此，在设计和建设光伏电站时，需要综合考虑各种因素，确保光伏电站的运行效率和可靠性。

光伏组件的串联和并联接法是光伏电站中重要的电路连接方式。

通过合理选择串联和并联的接法，可以实现不同的电压和电流输出，以满足光伏电站的发电需求。

同时，还需要考虑其他关键技术和设备的配置，以确保光伏电站的稳定运行。

太阳能光伏并网逆变器的原理太阳能光伏并网逆变器是将太阳能光伏发电系统中产生的直流电转换成交流电，以满足市电供电和电网的要求的设备。

它是太阳能光伏发电系统中的核心设备之一，承担着将太阳能电池板发出的电能有效地送入电网供应的重要作用。

在直流端，太阳能电池板发出的直流电首先会经过光伏阵列组成的串并联电路，该电路可以将多个光伏电池板的直流输出电压串联起来达到所需的直流输入电压。

在串联光伏电池板的过程中，如果一些光伏电池板出现故障或阴影覆盖等原因导致输出电压下降，串联电路中其他电池板的输出电压不会受到影响，从而保证整个电路的工作稳定性。

直流电经过串并联电路后，会进入MPPT（最大功率点跟踪）控制器。

MPPT控制器的作用是通过调节逆变器的输入电流和电压，使其工作在太阳能电池板的最佳工作点，实现最大功率输出。

在光照强度变化或环境温度变化的情况下，MPPT控制器可以不断调整逆变器的输入电流和电压，以保证光伏电池板的工作效率最大化。

在交流端，逆变器将直流电转换成交流电，以满足市电供电和电网的要求。

这个转换过程可以分为两个步骤：逆变和滤波。

逆变是指将直流电转换成交流电的过程。

逆变器将直流电通过一个或多个功率开关器件（如IGBT、MOSFET等）进行切换，以产生一个可调频率和可调幅度的交流电信号。

这个过程需要一个控制电路来控制功率开关器件的开关状态，确保交流电的频率和幅度符合电网的要求。

滤波是指将逆变器输出的交流电信号进行滤波处理，以使其符合电网的要求。

交流电经过一个输出滤波器，将其高频噪声和谐波滤除，以得到一个干净的交流电信号。

滤波电路通常由电感和电容组成，可以有效地滤除高频噪声和谐波成分。

最后，逆变器的输出端将产生的交流电信号与电网进行并联，将自身产生的电能注入到电网中。

同时，逆变器还会监测电网的电压、频率和功率等参数，以确保并网电力的质量和安全。

总结起来，太阳能光伏并网逆变器的原理就是将太阳能电池板产生的直流电转换成交流电，并与电网进行并联，以实现太阳能光伏发电系统和电网的互联互通。

光伏并网逆变器原理
光伏并网逆变器是将太阳能光伏发电系统产生的直流电能，逆变为交流电能并直接供给电网使用的装置。

其工作原理可以简单概括为以下几个步骤：
1. 光伏电池组件吸收阳光并将其转化为直流电能。

这些电池组件通常由多个光伏电池片组成，通过串联和并联的方式组合形成电池组。

2. 直流电能经过光伏逆变器的直流输入端进入，并经过滤波电路进行滤波，去除掉可能存在的干扰信号。

3. 光伏逆变器内部的控制电路会对直流电能进行处理，包括功率调节、电压控制等。

控制电路会监测电池组件的工作状态，确保其在最佳工作点运行。

4. 经过控制电路处理后的直流电能，会经过逆变器内的高频变压器进行变换。

这种变换通常以高频进行，因为高频变换能够有效减小变压器的体积和重量。

5. 经过变压器变换后的电能，会经过输出电路输出为交流电能，并通过与电网连接的电网过滤电路进行过滤。

过滤电路主要是为了确保输出的交流电能符合电网的标准要求，例如电压频率、波形等。

6. 输出的交流电能通过并网电路连接至公共电网，提供给用户使用。

这样，光伏发电系统就实现了与电网的并网运行。

综上所述，光伏并网逆变器通过将光伏电池组件产生的直流电能逆变为交流电能，并利用变压器将电能变换为适合与电网连接的形式，实现了光伏发电系统与电网的无缝连接。

这种装置在太阳能光伏发电系统中起到了至关重要的作用，有效地提高了光伏发电系统的发电效率和可靠性。
