断路器拒绝合闸故障的分析、判断与处理

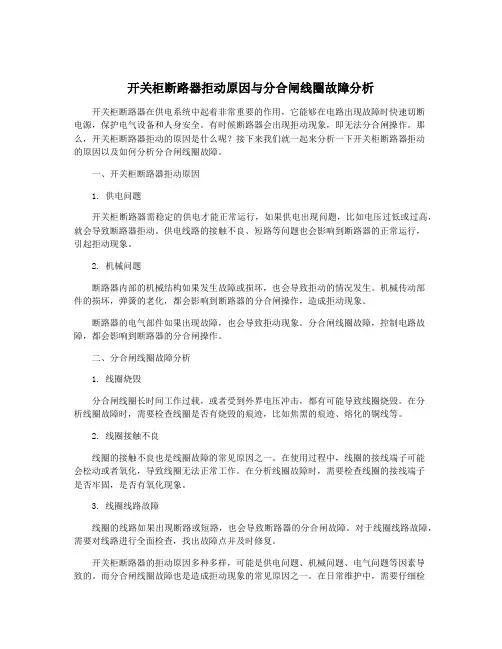

开关柜断路器拒动原因与分合闸线圈故障分析开关柜断路器在供电系统中起着非常重要的作用，它能够在电路出现故障时快速切断电源，保护电气设备和人身安全。

有时候断路器会出现拒动现象，即无法分合闸操作。

那么，开关柜断路器拒动的原因是什么呢？接下来我们就一起来分析一下开关柜断路器拒动的原因以及如何分析分合闸线圈故障。

一、开关柜断路器拒动原因1. 供电问题开关柜断路器需稳定的供电才能正常运行，如果供电出现问题，比如电压过低或过高，就会导致断路器拒动。

供电线路的接触不良、短路等问题也会影响到断路器的正常运行，引起拒动现象。

2. 机械问题断路器内部的机械结构如果发生故障或损坏，也会导致拒动的情况发生。

机械传动部件的损坏，弹簧的老化，都会影响到断路器的分合闸操作，造成拒动现象。

断路器的电气部件如果出现故障，也会导致拒动现象。

分合闸线圈故障，控制电路故障，都会影响到断路器的分合闸操作。

二、分合闸线圈故障分析1. 线圈烧毁分合闸线圈长时间工作过载，或者受到外界电压冲击，都有可能导致线圈烧毁。

在分析线圈故障时，需要检查线圈是否有烧毁的痕迹，比如焦黑的痕迹、熔化的铜线等。

2. 线圈接触不良线圈的接触不良也是线圈故障的常见原因之一。

在使用过程中，线圈的接线端子可能会松动或者氧化，导致线圈无法正常工作。

在分析线圈故障时，需要检查线圈的接线端子是否牢固，是否有氧化现象。

3. 线圈线路故障线圈的线路如果出现断路或短路，也会导致断路器的分合闸故障。

对于线圈线路故障，需要对线路进行全面检查，找出故障点并及时修复。

开关柜断路器的拒动原因多种多样，可能是供电问题、机械问题、电气问题等因素导致的。

而分合闸线圈故障也是造成拒动现象的常见原因之一。

在日常维护中，需要仔细检查断路器的各个部分，及时发现并解决潜在故障，确保断路器能够正常运行，保障供电系统的安全可靠运行。

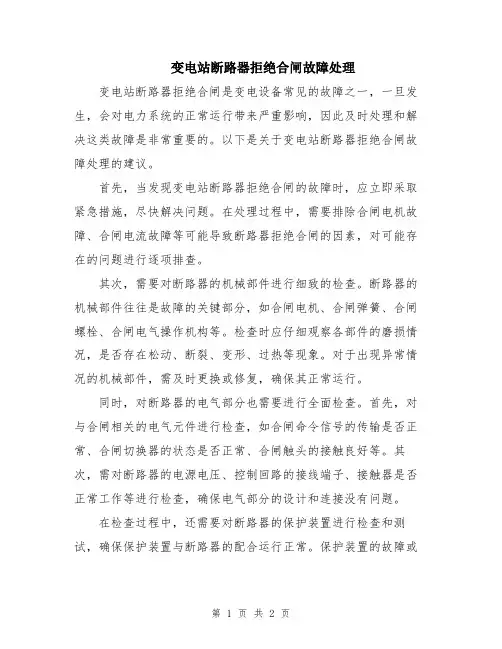

变电站断路器拒绝合闸故障处理变电站断路器拒绝合闸是变电设备常见的故障之一，一旦发生，会对电力系统的正常运行带来严重影响，因此及时处理和解决这类故障是非常重要的。

以下是关于变电站断路器拒绝合闸故障处理的建议。

首先，当发现变电站断路器拒绝合闸的故障时，应立即采取紧急措施，尽快解决问题。

在处理过程中，需要排除合闸电机故障、合闸电流故障等可能导致断路器拒绝合闸的因素，对可能存在的问题进行逐项排查。

其次，需要对断路器的机械部件进行细致的检查。

断路器的机械部件往往是故障的关键部分，如合闸电机、合闸弹簧、合闸螺栓、合闸电气操作机构等。

检查时应仔细观察各部件的磨损情况，是否存在松动、断裂、变形、过热等现象。

对于出现异常情况的机械部件，需及时更换或修复，确保其正常运行。

同时，对断路器的电气部分也需要进行全面检查。

首先，对与合闸相关的电气元件进行检查，如合闸命令信号的传输是否正常、合闸切换器的状态是否正常、合闸触头的接触良好等。

其次，需对断路器的电源电压、控制回路的接线端子、接触器是否正常工作等进行检查，确保电气部分的设计和连接没有问题。

在检查过程中，还需要对断路器的保护装置进行检查和测试，确保保护装置与断路器的配合运行正常。

保护装置的故障或错误设置可能导致断路器拒绝合闸，因此需要逐一排除可能的问题，确保保护装置的准确性和可靠性。

此外，及时处理断路器拒绝合闸故障还需要依靠专业的测试仪器和设备，如接触电阻测试仪、电流传感器、短路电流计算软件等。

这些装置可以帮助工作人员更准确地诊断和分析故障原因，确定解决方案。

最后，在处理断路器拒绝合闸故障时，还需注意安全问题。

断路器本身是高压设备，对于一些问题的解决可能需要操作人员进入高压室或接触高压部件，因此必须严格遵守安全操作规程和相关安全标准，确保操作人员的人身安全。

总之，变电站断路器拒绝合闸故障处理需要综合考虑机械部件和电气部分的问题，并且依靠专业的测试仪器和设备进行诊断和分析。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改断路器拒绝合闸的原因和处理方法(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes断路器拒绝合闸的原因和处理方法(最新版)断路器拒绝合闸的原因包括：(1)操作不当或重合闸回路未启动。

(2)合闸电源消失。

(3)就地控制箱内合闸电源小开关未合上或断路器合闸闭锁。

(4)断路器操作控制箱内“远方一就地”选择开关在就地位置。

(5)控制回路或同期回路断线。

(6)合闸线圈及合闸回路继电器烧坏。

(7)操作继电器故障或控制把手失灵。

(8)其他机械方面故障，如传动机构连杆松动、脱落，合闸铁芯卡涩，断路器分闸后机构没复位。

检查和处理断路器拒绝合闸的方法为：(1)用控制开关再合一次，以检查是否因操作不当或重合闸回路未启动；(2)若是合闸电源消失，运行人员可更换合闸回路熔断器或试投小开关。

(3)试合就地控制箱内合闸电源小开关。

(4)将断路器操作控制箱内“远方一就地”选择开关放至远方的位置。

(5)若属上述(4)、(5)、(6)、(7)、(8)的情况，应通知专业人员进行处理。

(6)当故障造成断路器不能投运时，应按断路器合闸闭锁的方法进行处理。

云博创意设计MzYunBo Creative Design Co., Ltd.。

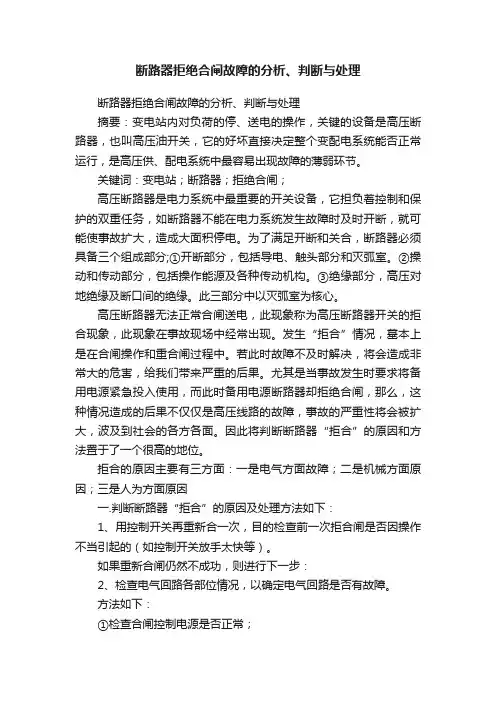

断路器拒绝合闸故障的分析、判断与处理断路器拒绝合闸故障的分析、判断与处理摘要：变电站内对负荷的停、送电的操作，关键的设备是高压断路器，也叫高压油开关，它的好坏直接决定整个变配电系统能否正常运行，是高压供、配电系统中最容易出现故障的薄弱环节。

关键词：变电站；断路器；拒绝合闸；高压断路器是电力系统中最重要的开关设备，它担负着控制和保护的双重任务，如断路器不能在电力系统发生故障时及时开断，就可能使事故扩大，造成大面积停电。

为了满足开断和关合，断路器必须具备三个组成部分;①开断部分，包括导电、触头部分和灭弧室。

②操动和传动部分，包括操作能源及各种传动机构。

③绝缘部分，高压对地绝缘及断口间的绝缘。

此三部分中以灭弧室为核心。

高压断路器无法正常合闸送电，此现象称为高压断路器开关的拒合现象，此现象在事故现场中经常出现。

发生“拒合”情况，墓本上是在合闸操作和重合闸过程中。

若此时故障不及时解决，将会造成非常大的危害，给我们带来严重的后果。

尤其是当事故发生时要求将备用电源紧急投入使用，而此时备用电源断路器却拒绝合闸，那么，这种情况造成的后果不仅仅是高压线路的故障，事故的严重性将会被扩大，波及到社会的各方各面。

因此将判断断路器“拒合”的原因和方法置于了一个很高的地位。

拒合的原因主要有三方面：一是电气方面故障；二是机械方面原因；三是人为方面原因一.判断断路器“拒合”的原因及处理方法如下：1、用控制开关再重新合一次，目的检查前一次拒合闸是否因操作不当引起的（如控制开关放手太快等）。

如果重新合闸仍然不成功，则进行下一步：2、检查电气回路各部位情况，以确定电气回路是否有故障。

方法如下：①检查合闸控制电源是否正常；②检查合闸控制回路熔丝和合闸熔断器是否良好；③检查合闸接触器的触点是否正常（如电磁操动机构）；④将控制开关板至“合闸时”位置，看合闸铁芯是否动作（液压机构、气动机构、弹簧机构的检查类同）。

若合闸铁芯动作正常，则说明电气回路正常。

断路器拒绝合闸的原因和处理方法断路器是电力系统中一种重要的电器设备，用于保护电力系统的安全运行。

在断路器的运行中可能会出现断路器拒绝合闸的问题，这将会对电力系统的正常运行造成很大的影响。

因此，了解断路器拒绝合闸的原因和处理方法，对于保障电力系统稳定运行至关重要。

本文将详细介绍断路器拒绝合闸的原因和处理方法，以便相关人员能够对断路器的拒绝合闸问题有更加深入的了解。

一、断路器拒绝合闸的原因1.断路器机构故障断路器机构故障是导致断路器拒绝合闸的主要原因之一。

断路器机构包括断路器的操作机构和传动机构，如果机构存在故障，会导致断路器无法正常合闸。

2.断路器接触不良断路器接触不良是造成断路器拒绝合闸的常见原因之一。

断路器接触不良会导致电流无法正常传输，从而影响断路器的合闸。

3.断路器绝缘损坏断路器绝缘材料的损坏会导致断路器绝缘强度下降，使得断路器合闸时易产生电弧，从而影响合闸的可靠性。

绝缘损坏的原因包括过电压、过电流、潮湿等。

4.线路过载如果线路过载，断路器在合闸时容易产生电弧，从而影响断路器的合闸。

由于过载会使电流增大，过载过程中会产生较大的电弧，容易造成断路器机构受到冲击而不能启动或合闸。

5.市电故障市电故障是突然发生的，如果市电停电或者电压波动，都会影响断路器的正常工作。

断路器在合闸前需要先经历一个闭锁时间，如果市电故障时刚好在闭锁时间内，断路器就会拒绝合闸。

6.其他原因除了以上几种原因外，还有一些其他的原因也可能导致断路器拒绝合闸，比如断路器恢复时间过长、断路器用电器故障等。

二、断路器拒绝合闸的处理方法1.检查机构如果断路器机构存在故障，可进行维修或者更换机构部件。

尤其需要注意的是检查断路器的操作机构和传动机构，尝试使用机构手柄操作，观察是否能够发动，以找出故障原因。

2.清理接触部分断路器接触不良时，需要清理接触部分，以确保接触良好。

断路器控制柜中应有专门的接触压力调节器或接触清洗调整器，通过对接触压力进行调整或清洗调整，可以解决接触不良的问题。

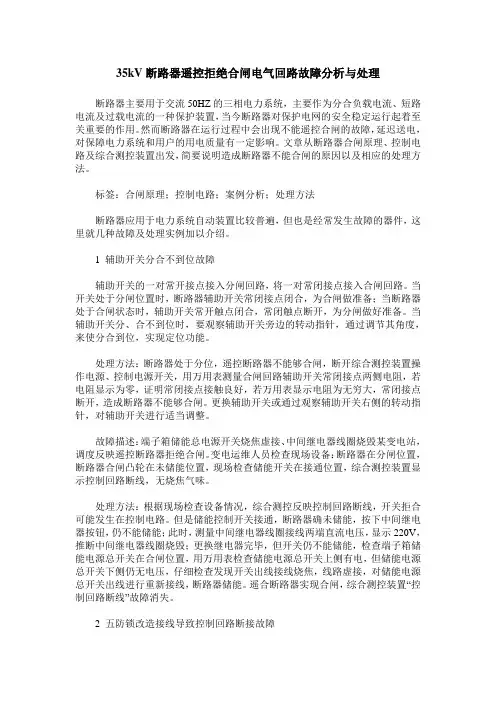

35kV断路器遥控拒绝合闸电气回路故障分析与处理断路器主要用于交流50HZ的三相电力系统，主要作为分合负载电流、短路电流及过载电流的一种保护装置，当今断路器对保护电网的安全稳定运行起着至关重要的作用。

然而断路器在运行过程中会出现不能遥控合闸的故障，延迟送电，对保障电力系统和用户的用电质量有一定影响。

文章从断路器合闸原理、控制电路及综合测控装置出发，简要说明造成断路器不能合闸的原因以及相应的处理方法。

标签：合闸原理；控制电路；案例分析；处理方法断路器应用于电力系统自动装置比较普遍，但也是经常发生故障的器件，这里就几种故障及处理实例加以介绍。

1 辅助开关分合不到位故障辅助开关的一对常开接点接入分闸回路，将一对常闭接点接入合闸回路。

当开关处于分闸位置时，断路器辅助开关常闭接点闭合，为合闸做准备；当断路器处于合闸状态时，辅助开关常开触点闭合，常闭触点断开，为分闸做好准备。

当辅助开关分、合不到位时，要观察辅助开关旁边的转动指针，通过调节其角度，来使分合到位，实现定位功能。

处理方法：断路器处于分位，遥控断路器不能够合闸，断开综合测控装置操作电源、控制电源开关，用万用表测量合闸回路辅助开关常闭接点两侧电阻，若电阻显示为零，证明常闭接点接触良好，若万用表显示电阻为无穷大，常闭接点断开，造成断路器不能够合闸。

更换辅助开关或通过观察辅助开关右侧的转动指针，对辅助开关进行适当调整。

故障描述：端子箱储能总电源开关烧焦虚接、中间继电器线圈烧毁某变电站，调度反映遥控断路器拒绝合闸。

变电运维人员检查现场设备：断路器在分闸位置，断路器合闸凸轮在未储能位置，现场检查储能开关在接通位置，综合测控装置显示控制回路断线，无烧焦气味。

处理方法：根据现场检查设备情况，综合测控反映控制回路断线，开关拒合可能发生在控制电路。

但是储能控制开关接通，断路器确未储能，按下中间继电器按钮，仍不能储能；此时，测量中间继电器线圈接线两端直流电压，显示220V，推断中间继电器线圈烧毁；更换继电器完毕，但开关仍不能储能，检查端子箱储能电源总开关在合闸位置，用万用表检查储能电源总开关上侧有电，但储能电源总开关下侧仍无电压，仔细检查发现开关出线接线烧焦，线路虚接，对储能电源总开关出线进行重新接线，断路器储能。

断路器拒绝合闸故障的分析、判断与处理断路器是电力系统中保护电路安全稳定运行的重要设备。

当电路出现故障时，断路器需要迅速切断故障电路，以防止对电路和设备产生不可逆的破坏。

然而，在某些情况下，断路器可能会出现拒绝合闸的故障，这会导致电路无法正常恢复供电，引起用户的不安和损失。

本文将分析、判断和处理断路器拒绝合闸故障的原因和方法。

一、故障原因1. 电路过载：当电路负载过大，电流超过了断路器的额定电流，断路器便会自动跳闸，切断电路。

2. 短路故障：当电路发生短路故障时，断路器也会跳闸，以保护电路安全。

3. 断路器机构故障：断路器机构故障可能导致断路器无法进行正常的合闸和跳闸操作。

4. 断路器接线故障：断路器接线松动或接触不良，可能导致电路无法正常通电，也会导致拒绝合闸故障。

5. 电压波动过大：当电网电压波动过大时，断路器可能会出现拒绝合闸的故障，因为断路器需要稳定的电压才能正常运行。

二、故障判断通过以下检查和测试，可以初步判断出断路器拒绝合闸故障的原因：1. 检查电路是否过载或出现短路故障，如发现故障应及时消除。

2. 检查断路器机构是否正常工作，如发现机构损坏或缺陷，应及时更换或修理。

3. 测试断路器控制回路和接线，确保接触良好，不松动，不接触不良。

4. 测试电网电压，查看电压是否稳定，符合断路器操作要求。

三、故障处理1. 处理过载和短路故障：如果断路器被过载或者短路故障所触发导致不能合闸，可以先消除这些故障，然后进行合闸操作。

2. 处理机构故障：如果检测出断路器的机构有缺陷，应及时更换或维修机构。

3. 接线、接触不良处理：如果发现接线、接触不良，应及时清洗、修复，确保良好的接触。

4. 电网电压稳定：如果电压波动过大导致断路器无法正常合闸，可采取升压稳压等措施，保证电压稳定，达到断路器正常操作条件。

总之，断路器是电力系统中非常重要的设备，出现拒绝合闸故障时，应及时排除故障原因，确保电力系统安全、稳定、正常运行。

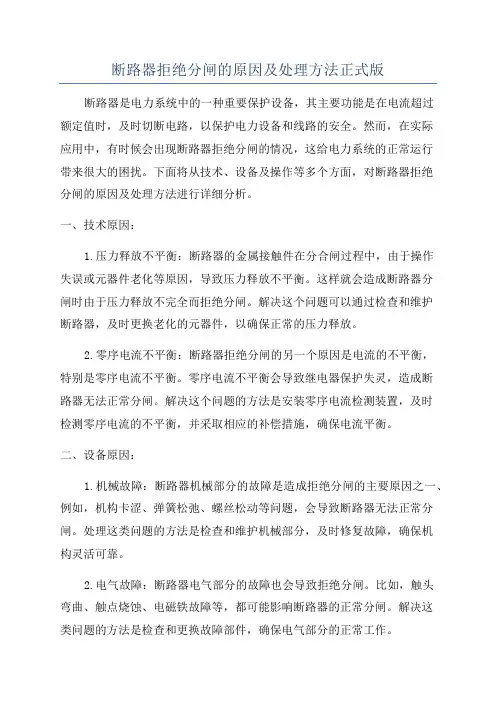

断路器拒绝分闸的原因及处理方法正式版断路器是电力系统中的一种重要保护设备，其主要功能是在电流超过额定值时，及时切断电路，以保护电力设备和线路的安全。

然而，在实际应用中，有时候会出现断路器拒绝分闸的情况，这给电力系统的正常运行带来很大的困扰。

下面将从技术、设备及操作等多个方面，对断路器拒绝分闸的原因及处理方法进行详细分析。

一、技术原因：1.压力释放不平衡：断路器的金属接触件在分合闸过程中，由于操作失误或元器件老化等原因，导致压力释放不平衡。

这样就会造成断路器分闸时由于压力释放不完全而拒绝分闸。

解决这个问题可以通过检查和维护断路器，及时更换老化的元器件，以确保正常的压力释放。

2.零序电流不平衡：断路器拒绝分闸的另一个原因是电流的不平衡，特别是零序电流不平衡。

零序电流不平衡会导致继电器保护失灵，造成断路器无法正常分闸。

解决这个问题的方法是安装零序电流检测装置，及时检测零序电流的不平衡，并采取相应的补偿措施，确保电流平衡。

二、设备原因：1.机械故障：断路器机械部分的故障是造成拒绝分闸的主要原因之一、例如，机构卡涩、弹簧松弛、螺丝松动等问题，会导致断路器无法正常分闸。

处理这类问题的方法是检查和维护机械部分，及时修复故障，确保机构灵活可靠。

2.电气故障：断路器电气部分的故障也会导致拒绝分闸。

比如，触头弯曲、触点烧蚀、电磁铁故障等，都可能影响断路器的正常分闸。

解决这类问题的方法是检查和更换故障部件，确保电气部分的正常工作。

三、操作原因：1.操作不当：断路器的操作是导致拒绝分闸的一个常见原因。

比如，操作速度过快导致连锁失效，或者操作不到位导致机构无法正常工作等。

解决这个问题的方法是加强操作人员的培训，确保操作正确、到位，并严格按照操作规程进行操作。

2.频繁分闸：频繁分闸也是断路器拒绝分闸的一个原因。

频繁分闸会导致电弧磨损加剧，使得断路器无法正常分闸。

解决这个问题的方法是减少不必要的分闸操作，并合理规划电力系统的运行模式。

开关柜断路器拒动原因与分合闸线圈故障分析一、介绍开关柜是电力系统中非常重要的一部分，断路器是其核心组件之一。

断路器的正常运行对电力系统的安全和稳定运行至关重要。

在实际运行中，有时会出现断路器拒动的情况，即断路器无法正常分合闸。

本文将就开关柜断路器拒动的原因进行分析，并结合分合闸线圈故障进行深入讨论。

二、开关柜断路器拒动原因分析1. 弹簧故障断路器在进行分闸和合闸操作时，需要弹簧成为推力源，如果弹簧故障，就会导致断路器无法正常分合闸。

弹簧故障可能是由于弹簧老化、变形或者断裂等原因引起的。

2. 机构故障断路器的分合闸机构是保证其正常运行的关键部件，如果机构出现故障，比如机构卡滞、摩擦力过大等，就会导致断路器无法正常分合闸。

3. 电气元件故障开关柜内的电气元件如电磁铁、继电器等如果出现故障，也会导致断路器拒动。

比如电磁铁吸合不良、触点接触不良等情况。

4. 外部故障外部故障也可能导致断路器拒动，比如供电系统的异常、外部环境的影响等。

三、分合闸线圈故障分析除了断路器拒动外，分合闸线圈故障也是开关柜故障的常见问题。

分合闸线圈是断路器进行分合闸操作的关键部件，一旦出现故障就会影响断路器的正常运行。

1. 线圈短路线圈短路是最常见的线圈故障之一，可能是由于线圈绕组短路引起的，也可能是由于线圈与外部导体短路引起的。

线圈断路也是常见的故障模式，可能是由于线圈绕组断裂或连接脱落引起的。

3. 线圈接触不良线圈接触不良可能导致线圈无法正常工作，影响断路器的分合闸操作。

4. 线圈绝缘老化线圈长时间运行，可能会导致线圈绝缘老化，增加了线圈短路的风险。

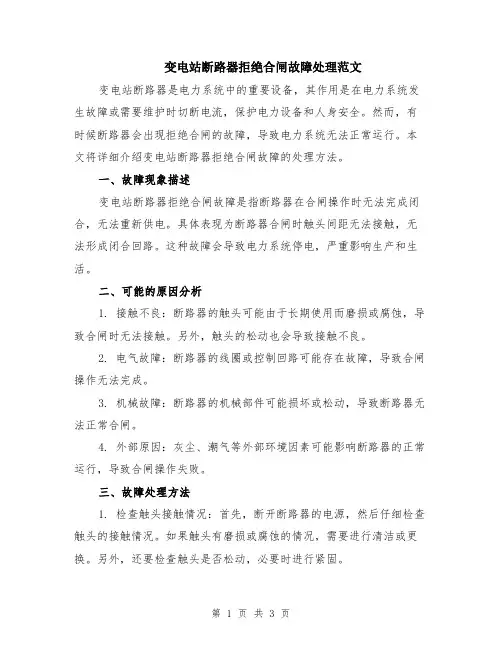

变电站断路器拒绝合闸故障处理范文变电站断路器是电力系统中的重要设备，其作用是在电力系统发生故障或需要维护时切断电流，保护电力设备和人身安全。

然而，有时候断路器会出现拒绝合闸的故障，导致电力系统无法正常运行。

本文将详细介绍变电站断路器拒绝合闸故障的处理方法。

一、故障现象描述变电站断路器拒绝合闸故障是指断路器在合闸操作时无法完成闭合，无法重新供电。

具体表现为断路器合闸时触头间距无法接触，无法形成闭合回路。

这种故障会导致电力系统停电，严重影响生产和生活。

二、可能的原因分析1. 接触不良：断路器的触头可能由于长期使用而磨损或腐蚀，导致合闸时无法接触。

另外，触头的松动也会导致接触不良。

2. 电气故障：断路器的线圈或控制回路可能存在故障，导致合闸操作无法完成。

3. 机械故障：断路器的机械部件可能损坏或松动，导致断路器无法正常合闸。

4. 外部原因：灰尘、潮气等外部环境因素可能影响断路器的正常运行，导致合闸操作失败。

三、故障处理方法1. 检查触头接触情况：首先，断开断路器的电源，然后仔细检查触头的接触情况。

如果触头有磨损或腐蚀的情况，需要进行清洁或更换。

另外，还要检查触头是否松动，必要时进行紧固。

2. 检查电气回路：检查断路器的线圈和控制回路是否存在故障。

可以使用万用表等工具进行测量和测试，查看电气部件是否正常工作。

如果发现故障，应及时修复或更换。

3. 检查机械部件：检查断路器的机械部件是否损坏或松动。

特别要注意断路器的机构和传动部件是否正常运转。

如果发现机械故障，应及时进行维修或更换。

4. 清洁断路器：如果外部环境因素导致断路器无法合闸，可以使用清洁剂将断路器的表面和内部进行清洁。

清洁过程中要注意不要对断路器的电气部件造成损坏。

5. 增加保护措施：为了防止断路器拒绝合闸的故障再次发生，可以考虑增加保护措施。

例如，在断路器的控制回路中增加过流保护或过载保护装置，及时发现并解决故障。

四、故障处理注意事项1. 安全第一：在处理断路器拒绝合闸故障时，一定要确保安全。
