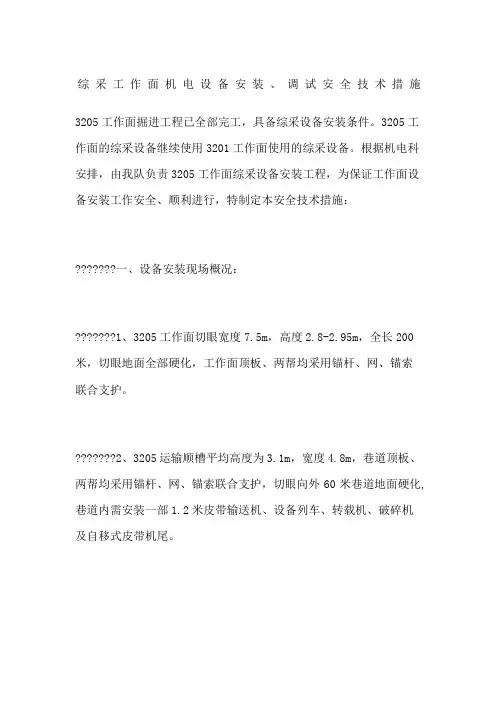

3205工作面掘进工程已全部完工，具备综采设备安装条件。
3205工作面的综采设备继续使用3201工作面使用的综采设备。
根据机电科安排，由我队负责3205工作面综采设备安装工程，为保证工作面设备安装工作安全、顺利进行，特制定本安全技术措施：一、设备安装现场概况：1、3205工作面切眼宽度7.5m，高度2.8-2.95m，全长200米，切眼地面全部硬化，工作面顶板、两帮均采用锚杆、网、锚索联合支护。
2、3205运输顺槽平均高度为3.1m，宽度4.8m，巷道顶板、两帮均采用锚杆、网、锚索联合支护，切眼向外60米巷道地面硬化,巷道内需安装一部1.2米皮带输送机、设备列车、转载机、破碎机及自移式皮带机尾。
3、3205辅助进风巷宽度为5m，高度3.1m, 巷道顶板、两帮均采用锚杆、网、锚索联合支护，巷道南帮吊挂有两趟4寸风水管路，路面全部进行硬化。
二、施工组织：总负责人：邵秋喜安全负责人：张怀强施工负责人：尚永军技术负责人：陈帅停送电负责人：袁文生采用三八制作业，每班指派一名施工负责人和安全负责人，确保施工安全顺利进行。
施工时间：20xx年11月15日至20xx 年1月15日三、安装前的准备工作：1、安装前对切眼内的顶底板、煤帮进行检查，无片帮掉矸掉煤块隐患，达到安装要求。
2、对运输路线提前进行检查，确保道路畅通。
3、3201工作面拆卸的设备必须编号，拆卸设备的小件必须清点数量并进行装箱。
4、在3205工作面机头、机尾各安装一部固定电话。
5、在3205运输顺槽切眼往外70m处安装乳化泵站（一泵一箱），确保乳化液配比浓度达标，将乳化液进回液管路铺设至工作面前部刮板机机尾部。
6、将3205运输顺槽、3205辅助进风巷及切眼的杂物清理干净，确保文明生产达标。
7、工作面提前准备好一定数量的道木以及柱帽、木楔。
四、设备运输1、运输方式：采用无轨胶轮车运输2、运输车辆：WC3A胶轮车、LS190多功能车、TS350铲板车、3E车3、设备的装卸：（1）按照安装顺序的相反顺序和所作的标记进行拆卸。
（2）采煤机、端头支架、破碎机、设备列车、皮带自移机尾使用TS350铲板车进行运输。
（3）支架使用LS190支架拖车进行运输。
（4）刮板、大链、溜槽、托辊、皮带架使用WC3A胶轮车运输。
（5）运输前，必须先调好设备的装车方向，确保设备正常回收。
4、运输路线及存放地点：3201工作面-3201辅助进风巷5#横川-3201辅助进风巷-南辅运大巷-3205辅助进风巷-3205工作面切眼（1）刮板运输机、采煤机、支架运输：3201工作面--3201辅助进风巷5#横川-3201辅助进风巷-南辅运大巷-3205辅助进风巷-3205工作面切眼（2）自移式机尾、转载机、破碎机依次运输：3201辅助进风巷5#横川-3201辅助进风巷-南辅运大巷-3205辅助进风巷-3205辅助进风巷2#斜横川-3205运输顺槽（3）设备列车运输：3201辅助进风巷7#横川-3201辅助进风巷-南辅运大巷-3205辅助进风巷-3205辅助进风巷2#斜横川-3205运输顺槽五、设备安装：1、安装顺序：安装前部刮板机（除机头部）→后部刮板机、液压支架→采煤机→前部刮板机机头部→皮带自移机尾→转载机→破碎机→设备列车→铺设电缆→皮带运输机前部刮板机安装至机头25m处开始安装后部刮板机，后部刮板机安装6米后开始安装液压支架，然后后部溜槽与液压支架交替进行安装，当前后部刮板机、支架安装至机头25m处时开始安装采煤机，采煤机安装结束后前后部刮板机、支架交替安装至机头。
2、安装方法及要求：A、工作面刮板运输机、破碎机、转载机、皮带机的安装及要求：（1）安装顺序：前部刮板输送机的安装顺序：刮板机尾部→刮板机尾过渡槽→刮板机尾变线槽→刮板机中部槽→刮板机头变线槽→刮板机头过渡槽→刮板机头部后部刮板输送机的安装顺序：刮板机尾部→刮板机尾过渡槽→刮板机尾变线槽→刮板机中部槽→刮板机头变线槽→刮板机头过渡槽→刮板机头部转载机、破碎机的安装顺序：转载机尾→装载机入口槽→转载机中部槽→破碎机→转载机桥部→转载机机头→自移式皮带机尾皮带机的安装顺序：自移式皮带机尾→中间架、方钢、托辊→皮带机头大架及滚筒→稳皮带机头→电机减速器→皮带安装设备列车安装顺序：消防箱、高压电缆、移变、采煤机开关、6回路组合开关、12回路组合开关、本布罗操作平台、过滤器、喷雾泵、喷雾泵箱、乳化泵、乳化泵箱、工具箱、低压电缆、回柱绞车；连接好乳化泵及喷雾泵的进回液管路。
（2）使用TS350铲板车将刮板输送机机尾摆正、摆稳，然后安装好哑铃销。
（3）用TS350铲板车把机尾过渡槽运到位，按照生产、机电部门给出的位置按顺序对位安装，安好哑铃销及其它附属装置，从机尾过渡槽底链道穿入拉底链的钢丝绳，以便将底链拉出。
（4）从机尾第一节变线槽开始用穿入拉底链的钢丝绳，将底链拉出，用LS190叉车配合将溜槽对接，并装好哑铃销。
（5）用同样的方法顺序安装溜槽，安装中部槽时安装10节普通槽再安装一节开天窗槽。
（6）用TS350铲板车、手拉葫芦配合将机头电机、减速器安装好。
（7）用安装机尾的方法将机头安装到位。
（8）链的联接用专用连接环进行连接，接链时必须认真检查，不得出现扭链和麻花链。
（9）在拉底链时，在底链入口处必须设专人监视，以防链条交叉、扭转。
（10）铺设工作面供电、供水、供液的管线。
接通工作面刮板运输机的电源线、冷却水管路。
并按说明书对各部位注油。
（11）试车时，必须全面检查，清理机道内的杂物,确认无问题后方可试车。
（12）用紧链器将链条涨紧，使其达到预张力。
（13）刮板机安装必须平、直、稳，各部位的螺栓、销子必须齐全紧固，两根链条松紧度一致。
（14）冷却水的压力、流量符合要求，供水、供液管路无跑、冒、滴、漏现象。
（15）电机、减速器等转动部位运转平稳正常，工作面刮板运输机运转平稳，无挤、卡现象,各部的零部件连接平稳、可靠。
（16）刮板的安装方向正确，间距符合要求。
（17）电机开关的接线符合完好标准及防爆要求。
（18）用TS350铲板车将转载机机尾运到位后，按标准对接。
（19）从转载机机尾底链道穿入拉刮板链的60米Φ18.5钢丝绳。
（20）用TS350支架搬运车将破碎机整体运到位对位安装，然后依次安装凹槽、倾斜槽、凸槽，安装过程中，用110×1500㎜的道木木垛，将凸槽支稳当，并用对口螺栓联接好。
（21）将桥身槽运到位后，用搬运车将其与凸槽对接，安上连接螺栓，用木垛支稳当。
（22）用同样的方法依次安装，每安一节都要把拉链条用的钢丝绳穿好。
（23）转载机的刮板链从机头底链道入槽，与拉链的钢丝绳连接好，用绞车拉出机尾转为上链返回机头，将底链绕过机头链轮与上链用接头正确连接。
钢丝绳连接时要由当班安全检查后方可进行拖大链。
（24）安装皮带机尾自移装置。
（25）用TS350铲板车直接将转载机机头置于皮带机尾自移装置上，上好销子、卡环。
（26）用涨紧装置涨紧链条，使其达到预张力。
（27）按规定的油质、油量进行对各部位进行注油。
（28）全面检查，确认各部完好无误后，方可试车。
（29）各部位的螺栓、销子必须齐全紧固，链条接头必须牢固，链条不得交叉、打麻花。
（30）皮带机尾及转载机中心线必须与生产技术科给的中心线重合。
保证转载机与前后溜搭接合理，不拉回煤。
（31）电机、减速器等各转动部位运转平稳正常，电机接线正确，接线工艺符合完好标准及防爆要求。
（32）控制、闭锁装置灵活可靠。
（33）将皮带中间架、方钢从机尾到机头方向按照地质测量科所送中线依次安装到位。
（34）找正皮带机头架的安装基础面和中心线，找正以后先将机头架安装好，再安装悬臂、机头滚筒、涨紧绞车以及皮带减速器。
然后再安装储存部，最后与中间架对接。
（35）拖皮带时，人员要相互配合好，要有专人观察转动部位以防挂坏皮带。
（36）最后将皮带拖开接好后调平找正试车，在试车过程中一旦发现问题要及时停机处理，直至无问题后方可。
B、液压支架的安装及要求：液压支架使用支架拖车运输至工作面后，使用支架搬运车搬运对接。
（1）液压支架从机尾开始依次向机头安装，安装支架时必须保证支架和刮板溜槽垂直，以缩小安装误差。
（2）第一架支架运到工作面后，将支架拖车调高油缸放下，降到最低处，放松拉架钢丝绳，解开大链,利用支架拖车卸车油缸将支架卸车，用TS350铲板车将其调向并放到位。
（3）将已入位的支架与泵站接通供液，供液时必须首先冲洗进、回液管路,以防杂物进入，上好‘U’形销。
与前部刮板机连接推移千斤顶，与后部刮板运输机连接拉后部刮板机千斤顶，上好连接销和开口销。
（4）升起支架使其顶梁与顶板接触严密，并达到初撑力。
如果由于巷道超高不接顶时，必须在支架上方打木垛和接顶，保证支架达到初撑力。
（5）用2、3、4同样的方法依次安装支架至距离运输顺槽25m处停止安装，开始安装采煤机，待采煤机安装完成后按同样的方法继续安装支架。
（6）支架要摆正工作面前部刮板机垂直不得歪斜。
（7）支架排列整齐，必须沿工作面排成一条线，其偏差不得超过±50mm。
（8）支架内无浮煤、杂物堆积，支架安装完毕后对其进行清扫，保持其清洁度。
（9）液压管路完整无损，无挤、压、卡等现象，接头牢固并符合要求。
（10）支架必须动作灵活可靠，液压系统密封良好，无窜液、漏液和堵塞现象。
（11）支架在切眼内运输时，要装正，重心稳固，并用大链捆绑牢固，防止翻倒。
（12）支架拖车将支架运至切眼横川后，支架拖车开入运输顺槽，支架拖车采用倒车方式倒入工作面放下支架，支架放下后支架拖车通过2号斜横川至3205辅助进风巷按原路返回；再从运输顺槽TS350铲板车进入工作面去将支架安装到位，利用这种方法将支架安装完毕。
C、采煤机的安装及要求：（1）采煤机在距离运输顺槽北帮约25米处安装采煤机。
（2）在安装机组前，首先把采煤机的左、右滚筒、摇臂、机身、行走部运输到位。
