笔记本电池换芯(18650)详解

1865018650型锂电电子产品中比较常用的锂电池，常在笔记本电脑的电池中作为电芯使用。

其型号的定义法则为：如18650型，即指电池的直径为18mm，长度为65mm，圆柱体型的电池。

锂是一种金属元素，为什么我们要把他叫锂电池呢？因为它的正极是以“钴酸锂”为正极材料的电池，当然现在市场上有很多的电池，有磷酸铁锂，锰酸锂等为正极材料的电池。

18650型锂电池单节标称电压一般为：3.7V充电电压一般为：4.20V最小放电终止电压一般为：2.75V最大充电终止电压：4.20V直径：18±0.2mm高度：65±2.0mm容量：1000mAh以上目前全球生产此型号锂电池最大的厂商有日本的三洋（已被松下收购）、松下、三星、索尼等，索尼公司就曾为臭名昭著的笔记本电池爆炸事件而大伤脑筋过。

笔记本电脑用的锂电池首先介绍一下笔记本电脑用的18650电芯通常容量为2200mAh（毫安时），可解释为：以3.7V电压、2200mA（毫安）电流供电，可以使用1小时（hour）。

更高规格的容量为2400mAh、2600mAh（三洋电芯居多，索尼的笔记本多数采用2600mAh的规格）。

以下以常见的3.7V/2200mAh电芯为例。

一、通常说的三芯电池即三节18650电芯串联而形成的电池组。

该电池组最终标示参数为11.1V/2200mAh。

11.1V＝3.7V×3，串联时输出电流不变仍为2200mAh。

也有标10.8V的，即单个电芯有电压降产生导致总电压降低。

现在市面流行的上网本多为此规格电池组。

二、四芯电池有2种情况：四个串联和两串两并。

四个串联电池组最终标示参数为：14.8V/2200mAh。

14.8V＝3.7V×4，串联时输出电流不变仍为2200mAh。

两串两并即四个电芯分两组，两两串联后再并联，电池组最终标示参数为：7.4V/4400mAh。

7.4V＝3.7V×2，输出电流为4400mAh＝2200mAh×2。

干货分享：18650锂电池知识全解析在三百多年前，本杰明富兰克林开始捕捉雷电，开启了人们对雷电的认识，也开启了人们对电的认识，从那个时候开始，也有很多人在考虑如何将捕捉到的电进行储存，于是逐渐的电池这种东西就产生了，确实，作为历史上的一个非常重要的发明，电池的出现确实解决了很多的问题，极大的提高各种生活效率，而锂电池的出现更加使得人们对电的认识越来越深入了，18650锂电池就是使用时间最为悠久，并且目前依然存在的一种锂电池，在很多地方领域都能够看到18650锂电池的影子，因为这种电池相比其他的电池，优势非常的明显，并且安全性也相对来讲比较好，甚至已经被用在了大型设备上，本文就为大家介绍一下18650电池的知识，介绍一下为何会出现爆炸的事件。

18650锂电池一、18650锂电池的优点一般认为将锂电池的空载电压放到3.0V以下就认为电用完了（具体值需要看电池保护板的门限值，比如有低到2.8V，也有3.2V的）。

大部分锂电池放电不能将空载电压放到3.2V 以下的，否则过度放电会损害电池（一般市场上的锂电池基本都是带保护板才使用的，因此过度放电还会导致保护板检测不到电池，从而无法给电池充电）。

4.2V是电池充电的最高限制电压，一般认为将锂电池的空载电压充到4.2V就认为电充满了，电池充电过程中，电池的电压在3.7V逐渐上升到4.2V，锂电池充电不能将空载电压充到4.2V以上的，否则也会损害电池，这就是锂电池特殊的地方，一般来讲，18650锂电池具有以下的优点。

1、使用范围广笔记本电脑、对讲机、便携式DVD，仪器仪表、音响设备、航模、玩具、摄像机、数码照相机等电子设备。

2、串联可串联或并联组合成18650锂电池组。

3、内阻小聚合物电芯的内阻较一般液态电芯小，国产聚合物电芯的内阻甚至可以做到35m以下，极大的减低了电池的自耗电，延长手机的待机时间，完全可以达到与国际接轨的水平。

这种支持大放电电流的聚合物锂电更是遥控模型的理想选择，成为最有希望替代镍氢电池的产品。

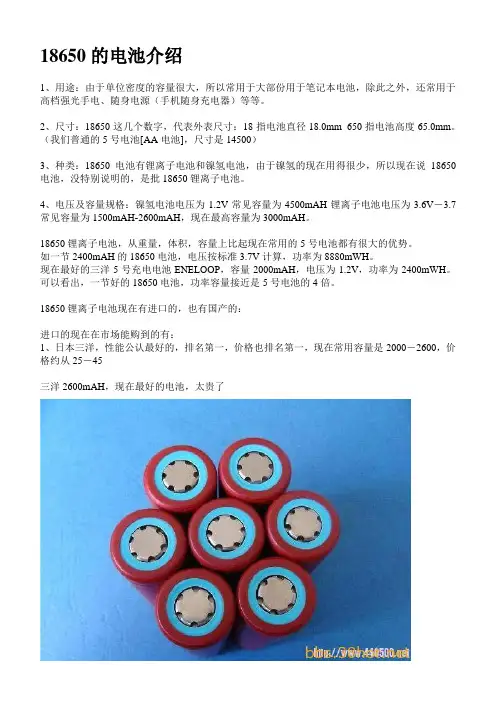

18650的电池介绍1、用途：由于单位密度的容量很大，所以常用于大部份用于笔记本电池，除此之外，还常用于高档强光手电、随身电源（手机随身充电器）等等。

2、尺寸：18650这几个数字，代表外表尺寸：18指电池直径18.0mm 650指电池高度65.0mm。

（我们普通的5号电池[AA电池]，尺寸是14500）3、种类：18650电池有锂离子电池和镍氢电池，由于镍氢的现在用得很少，所以现在说18650电池，没特别说明的，是批18650锂离子电池。

4、电压及容量规格：镍氢电池电压为1.2V常见容量为4500mAH锂离子电池电压为3.6V－3.7常见容量为1500mAH-2600mAH，现在最高容量为3000mAH。

18650锂离子电池，从重量，体积，容量上比起现在常用的5号电池都有很大的优势。

如一节2400mAH的18650电池，电压按标准3.7V计算，功率为8880mWH。

现在最好的三洋5号充电电池ENELOOP，容量2000mAH，电压为1.2V，功率为2400mWH。

可以看出，一节好的18650电池，功率容量接近是5号电池的4倍。

18650锂离子电池现在有进口的，也有国产的：进口的现在在市场能购到的有：1、日本三洋，性能公认最好的，排名第一，价格也排名第一，现在常用容量是2000－2600，价格约从25－45三洋2600mAH，现在最好的电池，太贵了三洋2400MAH三洋动力电池1500mAH2、日本索尼，也是好电池，电池一致性能极好，适合制作电池组，排名算第二吧，常用容量在2000－2600，价格也约25－40元索尼2600mAH3、日本松下，和索尼齐名吧，常用容量也是2000－2600，价格约25－40。

松下现在能购到最高容量3000的了，但价格太贵。

松下2400mAH松下3000mAH4、韩国三星，容量足，很不错的电池，很适合手电使用，常用容量在2000－2600，价格也约23－38元。

三星2600mAH5、韩国LG，都是棒子，和三星基本是一样的，很不错，常用容量在2000－2600，价格也约23－38元LG－2600mAH国产的18650电池比混乱，不好介绍，国产电池现在容量从1200－2400都有，价格也从9－20元都有。

教你更换笔记本电脑电池芯的方法1笔记本电脑电池经过多次充/ 放电后，电池容量会逐渐减少。

因此，在笔记本电脑使用时间很长或购买二手笔记本电脑的时候，经常会遇到电池容量不足的问题。

当然可以购买一块新的笔记本电脑电池，但新电池很贵，如果笔记本电脑已经比较旧了，电池可能超过二手笔记本电脑价格的1／3，此时可考虑更换笔记本电脑电池的电池芯，这样可以节省费用，并能恢复笔记本电脑电池的正常性能。

但是新式电池，电池内的充／放电控制、保护电路板会在更换电池芯时，保护电路启动、停止输出，笔记本电脑电池既不能放电，也不能充电、无法正常使用。

这种动作被称电池锁芯。

这样的电池在更换时就不能简单地取下原来的电池芯换上新的电池芯，而需要按照正确的方法操作，并确保每一步的操作正确，操作中的任何一步出错都会导致电池锁芯。

下面以戴尔X300 笔记本电脑电池为例进行介绍笔记本电脑电池芯的更换方法。

1.故障现象戴尔 X300 笔记本电脑电池只能使用 20 min 时间，而且电池自放电很重，充满电后不到 3 天，电池就只剩下一格的电量了。

2. 检修思路在更换电池芯前，要做一些准备工作，了解所需更换电池的工作电压、内部电池芯的构成以及是否会锁芯。

这款戴尔X300 笔记本电脑电池供电电压为 11.1 V，容量为 1900 mAh，根据电池整体扁平外形的判断，内部由 3 节型号为 103448，单节容量 1900 mAh 的电地芯串联而成，构成37 V×3=11.1 V 的电压。

103448 是指电池的结构为方形，长 48 mm、宽 34 mm，高 10 mm。

初步判断充／放电控制保护电路板带有自锁功能，如果直接取下旧电池芯，就可能造成电池的锁死。

所以决定采用并联的方法更换电池芯。

所谓并联方法，就是在换电池芯的时候，保证电池的内部电路板始终处于带电状态而不掉电，这样电池保护板检测不到电池已经被更换了，认为使用的仍是原电池芯，即可达到更换电池芯而不自锁的目的。

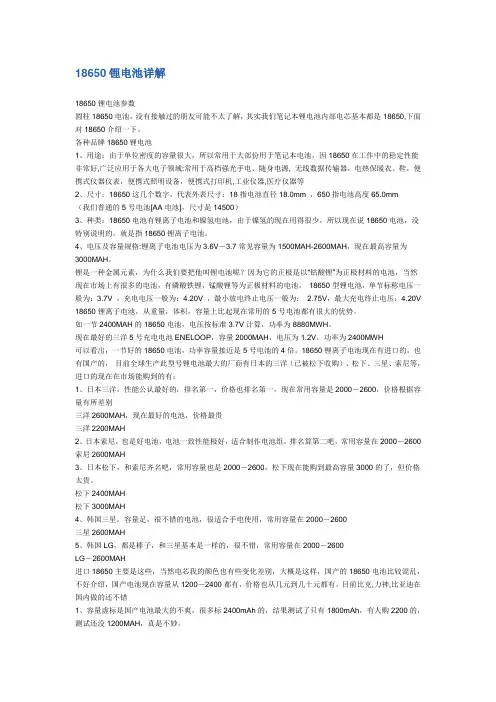

18650锂电池详解18650锂电池参数圆柱18650电池，没有接触过的朋友可能不太了解，其实我们笔记本锂电池内部电芯基本都是18650,下面对18650介绍一下。

各种品牌18650锂电池1、用途：由于单位密度的容量很大，所以常用于大部份用于笔记本电池，因18650在工作中的稳定性能非常好,广泛应用于各大电子领域:常用于高档强光手电、随身电源, 无线数据传输器，电热保暖衣、鞋，便携式仪器仪表，便携式照明设备，便携式打印机,工业仪器,医疗仪器等2、尺寸：18650这几个数字，代表外表尺寸：18指电池直径18.0mm ，650指电池高度65.0mm（我们普通的5号电池[AA电池]，尺寸是14500）3、种类：18650电池有锂离子电池和镍氢电池，由于镍氢的现在用得很少，所以现在说18650电池，没特别说明的，就是指18650锂离子电池。

4、电压及容量规格:锂离子电池电压为3.6V－3.7常见容量为1500MAH-2600MAH，现在最高容量为3000MAH。

锂是一种金属元素，为什么我们要把他叫锂电池呢？因为它的正极是以“钴酸锂”为正极材料的电池，当然现在市场上有很多的电池，有磷酸铁锂，锰酸锂等为正极材料的电池。

18650型锂电池，单节标称电压一般为：3.7V ，充电电压一般为：4.20V ，最小放电终止电压一般为：2.75V，最大充电终止电压：4.20V 18650锂离子电池，从重量，体积，容量上比起现在常用的5号电池都有很大的优势。

如一节2400MAH的18650电池，电压按标准3.7V计算，功率为8880MWH。

现在最好的三洋5号充电电池ENELOOP，容量2000MAH，电压为1.2V，功率为2400MWH可以看出，一节好的18650电池，功率容量接近是5号电池的4倍。

18650锂离子电池现在有进口的，也有国产的，目前全球生产此型号锂电池最大的厂商有日本的三洋（已被松下收购）、松下、三星、索尼等，进口的现在在市场能购到的有：1、日本三洋，性能公认最好的，排名第一，价格也排名第一，现在常用容量是2000－2600，价格根据容量有所差别三洋2600MAH，现在最好的电池，价格最贵三洋2200MAH2、日本索尼，也是好电池，电池一致性能极好，适合制作电池组，排名算第二吧，常用容量在2000－2600索尼2600MAH3、日本松下，和索尼齐名吧，常用容量也是2000－2600，松下现在能购到最高容量3000的了，但价格太贵。

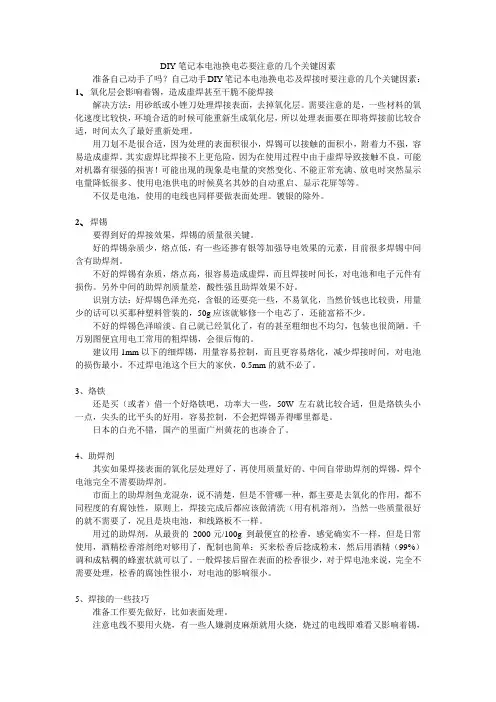

DIY笔记本电池换电芯要注意的几个关键因素准备自己动手了吗？自己动手DIY笔记本电池换电芯及焊接时要注意的几个关键因素：1、氧化层会影响着锡，造成虚焊甚至干脆不能焊接解决方法：用砂纸或小锉刀处理焊接表面，去掉氧化层。

需要注意的是，一些材料的氧化速度比较快，环境合适的时候可能重新生成氧化层，所以处理表面要在即将焊接前比较合适，时间太久了最好重新处理。

用刀划不是很合适，因为处理的表面积很小，焊锡可以接触的面积小，附着力不强，容易造成虚焊。

其实虚焊比焊接不上更危险，因为在使用过程中由于虚焊导致接触不良，可能对机器有很强的损害！可能出现的现象是电量的突然变化、不能正常充满、放电时突然显示电量降低很多、使用电池供电的时候莫名其妙的自动重启、显示花屏等等。

不仅是电池，使用的电线也同样要做表面处理。

镀银的除外。

2、焊锡要得到好的焊接效果，焊锡的质量很关键。

好的焊锡杂质少，熔点低，有一些还掺有银等加强导电效果的元素，目前很多焊锡中间含有助焊剂。

不好的焊锡有杂质，熔点高，很容易造成虚焊，而且焊接时间长，对电池和电子元件有损伤。

另外中间的助焊剂质量差，酸性强且助焊效果不好。

识别方法：好焊锡色泽光亮，含银的还要亮一些，不易氧化，当然价钱也比较贵，用量少的话可以买那种塑料管装的，50g应该就够修一个电芯了，还能富裕不少。

不好的焊锡色泽暗淡、自己就已经氧化了，有的甚至粗细也不均匀，包装也很简陋。

千万别图便宜用电工常用的粗焊锡，会很后悔的。

建议用1mm以下的细焊锡，用量容易控制，而且更容易熔化，减少焊接时间，对电池的损伤最小。

不过焊电池这个巨大的家伙，0.5mm的就不必了。

3、烙铁还是买（或者）借一个好烙铁吧，功率大一些，50W左右就比较合适，但是烙铁头小一点，尖头的比平头的好用，容易控制，不会把焊锡弄得哪里都是。

日本的白光不错，国产的里面广州黄花的也凑合了。

4、助焊剂其实如果焊接表面的氧化层处理好了，再使用质量好的、中间自带助焊剂的焊锡，焊个电池完全不需要助焊剂。

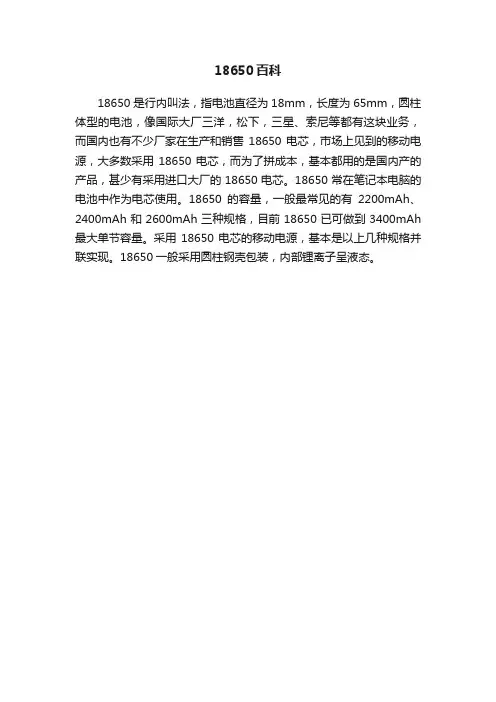

18650百科
18650是行内叫法，指电池直径为18mm，长度为65mm，圆柱体型的电池，像国际大厂三洋，松下，三星、索尼等都有这块业务，而国内也有不少厂家在生产和销售18650电芯，市场上见到的移动电源，大多数采用18650电芯，而为了拼成本，基本都用的是国内产的产品，甚少有采用进口大厂的18650电芯。

18650常在笔记本电脑的电池中作为电芯使用。

18650的容量，一般最常见的有2200mAh、2400mAh和2600mAh三种规格，目前18650已可做到3400mAh 最大单节容量。

采用18650电芯的移动电源，基本是以上几种规格并联实现。

18650一般采用圆柱钢壳包装，内部锂离子呈液态。

【原创】我的X23电池换芯、解锁过程(M37516+61040+80AF)一、前言本人的X23一直用的很好，可借给朋友用几天后，回来使用发现电池电量会从95%一下掉到5%，只能坚持10分钟，冲电时会从27%一下升到100%，只能当UPS用了。

由于平时基本不用电池，可能是电池长期未用导致某组电芯性能变坏所致。

笔记本的最大优势在于移动性，没电池太不方便了。

在买新电池和换芯之间，我选择了自己动手换芯，一来废物利用，二来可以锻炼自己的动手能力。

经过选择，从淘宝买了6节松下18650D的2350mAh电芯，拿到手后测试一致性较好。

小心翼翼地拆开电池[attach]335268[/attach]，[attach]335269[/attach]晕，中奖了，是M37516＋61040＋80AF的易锁芯片组合。

在论坛里查了半天，有的XD说保电换电芯不会锁。

抱着侥幸心理，按论坛里的方法进行了保电换芯，保电换法参见论坛里相关文章。

结果在第三次充电到87%时电池充电灯停止闪烁，感觉有些不妙，拔下电源，立刻断电。

看来保电换芯失败。

只能通过刷芯片解锁了。

二、数据分析用别人的源码固然可以解决问题，但有些参数毕竟不是自己电池的，在充电曲线等方面可能存在问题。

为了能够用自己的电池数据，我从论坛里下载了相同芯片组合的坏电池数据进行了分析。

1．工具SBworkshop Demo3.3 ，Ultraedit322．标识位通过SBworkshop的EEPROM Read/write的功能，结合自制的简易并口编程器，读取坏源码[attach]339690[/attach]用Ultraedit32修改其中的数据，分段删除，再用SBworkshop读改过的源码，首先分析出的是关键信息，然后得出其它的数据位。

具体见图[attach]340060[/attach]标识位说明：1）．循环次数（0x2c,0x2d）：当前充电次数。

2）．满充容量（0x2e,0x2f）：3）．关键标识位（0x32,0x33,0x34,0x35）：这个标识位我不知叫什么，代表电池采用芯片信息，注意这个标识位是不能修改的。

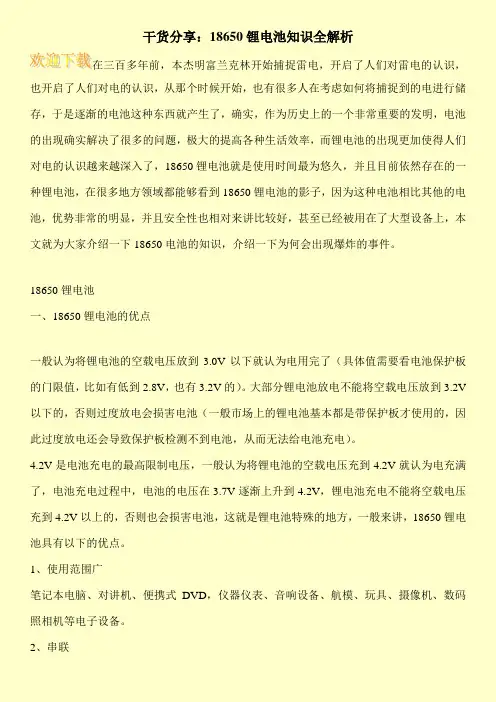

干货分享：18650锂电池知识全解析
在三百多年前，本杰明富兰克林开始捕捉雷电，开启了人们对雷电的认识，也开启了人们对电的认识，从那个时候开始，也有很多人在考虑如何将捕捉到的电进行储存，于是逐渐的电池这种东西就产生了，确实，作为历史上的一个非常重要的发明，电池的出现确实解决了很多的问题，极大的提高各种生活效率，而锂电池的出现更加使得人们对电的认识越来越深入了，18650锂电池就是使用时间最为悠久，并且目前依然存在的一种锂电池，在很多地方领域都能够看到18650锂电池的影子，因为这种电池相比其他的电池，优势非常的明显，并且安全性也相对来讲比较好，甚至已经被用在了大型设备上，本文就为大家介绍一下18650电池的知识，介绍一下为何会出现爆炸的事件。

18650锂电池
一、18650锂电池的优点
一般认为将锂电池的空载电压放到3.0V以下就认为电用完了（具体值需要看电池保护板的门限值，比如有低到2.8V，也有3.2V的）。

大部分锂电池放电不能将空载电压放到3.2V 以下的，否则过度放电会损害电池（一般市场上的锂电池基本都是带保护板才使用的，因此过度放电还会导致保护板检测不到电池，从而无法给电池充电）。

4.2V是电池充电的最高限制电压，一般认为将锂电池的空载电压充到4.2V就认为电充满了，电池充电过程中，电池的电压在3.7V逐渐上升到4.2V，锂电池充电不能将空载电压充到4.2V以上的，否则也会损害电池，这就是锂电池特殊的地方，一般来讲，18650锂电池具有以下的优点。

1、使用范围广
笔记本电脑、对讲机、便携式DVD，仪器仪表、音响设备、航模、玩具、摄像机、数码照相机等电子设备。

2、串联。

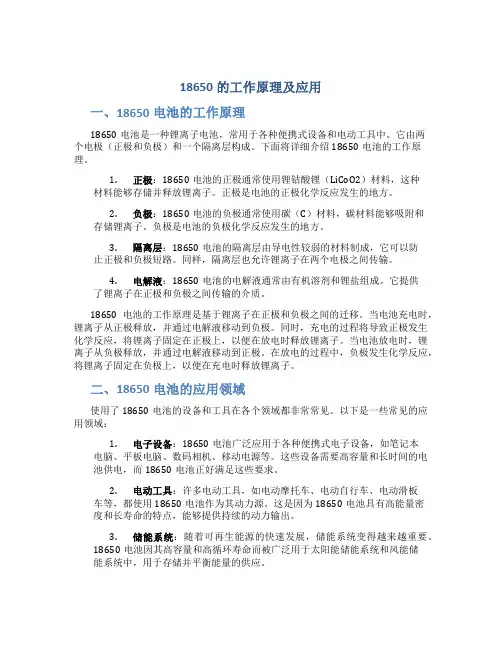

18650的工作原理及应用一、18650电池的工作原理18650电池是一种锂离子电池，常用于各种便携式设备和电动工具中。

它由两个电极（正极和负极）和一个隔离层构成。

下面将详细介绍18650电池的工作原理。

1.正极：18650电池的正极通常使用锂钴酸锂（LiCoO2）材料，这种材料能够存储并释放锂离子。

正极是电池的正极化学反应发生的地方。

2.负极：18650电池的负极通常使用碳（C）材料，碳材料能够吸附和存储锂离子。

负极是电池的负极化学反应发生的地方。

3.隔离层：18650电池的隔离层由导电性较弱的材料制成，它可以防止正极和负极短路。

同样，隔离层也允许锂离子在两个电极之间传输。

4.电解液：18650电池的电解液通常由有机溶剂和锂盐组成。

它提供了锂离子在正极和负极之间传输的介质。

18650电池的工作原理是基于锂离子在正极和负极之间的迁移。

当电池充电时，锂离子从正极释放，并通过电解液移动到负极。

同时，充电的过程将导致正极发生化学反应，将锂离子固定在正极上，以便在放电时释放锂离子。

当电池放电时，锂离子从负极释放，并通过电解液移动到正极。

在放电的过程中，负极发生化学反应，将锂离子固定在负极上，以便在充电时释放锂离子。

二、18650电池的应用领域使用了18650电池的设备和工具在各个领域都非常常见。

以下是一些常见的应用领域：1.电子设备：18650电池广泛应用于各种便携式电子设备，如笔记本电脑、平板电脑、数码相机、移动电源等。

这些设备需要高容量和长时间的电池供电，而18650电池正好满足这些要求。

2.电动工具：许多电动工具，如电动摩托车、电动自行车、电动滑板车等，都使用18650电池作为其动力源。

这是因为18650电池具有高能量密度和长寿命的特点，能够提供持续的动力输出。

3.储能系统：随着可再生能源的快速发展，储能系统变得越来越重要。

18650电池因其高容量和高循环寿命而被广泛用于太阳能储能系统和风能储能系统中，用于存储并平衡能量的供应。

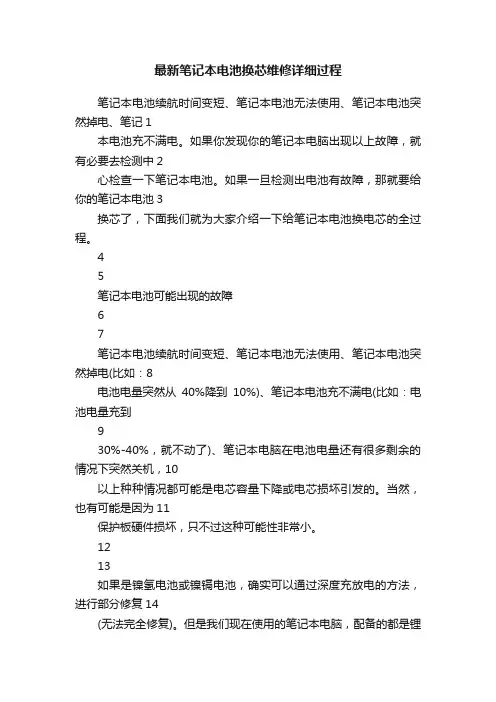

最新笔记本电池换芯维修详细过程笔记本电池续航时间变短、笔记本电池无法使用、笔记本电池突然掉电、笔记1本电池充不满电。

如果你发现你的笔记本电脑出现以上故障，就有必要去检测中2心检查一下笔记本电池。

如果一旦检测出电池有故障，那就要给你的笔记本电池3换芯了，下面我们就为大家介绍一下给笔记本电池换电芯的全过程。

45笔记本电池可能出现的故障67笔记本电池续航时间变短、笔记本电池无法使用、笔记本电池突然掉电(比如：8电池电量突然从40%降到10%)、笔记本电池充不满电(比如：电池电量充到930%-40%，就不动了)、笔记本电脑在电池电量还有很多剩余的情况下突然关机，10以上种种情况都可能是电芯容量下降或电芯损坏引发的。

当然，也有可能是因为11保护板硬件损坏，只不过这种可能性非常小。

1213如果是镍氢电池或镍镉电池，确实可以通过深度充放电的方法，进行部分修复14(无法完全修复)。

但是我们现在使用的笔记本电脑，配备的都是锂电池。

锂电池15出现故障，基本都是因为电芯正负极材料发生崩解。

这种情况是不可逆的，所以16无法通过上述方法修复。

只能通过更换电芯和解密解锁，进行修复。

1718笔记本电池的构造1920笔记本电池可以分为3个部分：壳、电芯组和保护板212223壳，也就是笔记本电池的外壳。

按照粘合方式的不同，可以分为：卡扣型、超24声波粘合型和胶水粘合型。

2526壳2728电芯组，也就是把电芯通过并联、串联的方式组合到一起。

按照并联、串联组29合方式的不同，可以分为：2并3串(最常见)、2并4串、2并2串、3并3串和303并4串(比较少见)。

3132电芯组34注：2并3串就是指，先把2个电芯并联到一起，再把3组像这样并联到一起35的电芯串联起来。

2并3串总共6个电芯，也就是我们通常说的6芯锂电池。

3637保护芯片3839保护板，也就是一块基于SMB1.1协议的电路板，具有电量管理功能和充放电40管理功能。

上面有3个芯片，分别为：电池计量管理芯片、充放电管理芯片和串41行EEPROM存储芯片。

笔记本电池换芯解锁全过程【原创】我的X23电池换芯、解锁过程(M37516+61040+80AF)一、前言本人的X23一直用的很好，可借给朋友用几天后，回来使用发现电池电量会从95%一下掉到5%，只能坚持10分钟，冲电时会从27%一下升到100%，只能当UPS用了。

由于平时基本不用电池，可能是电池长期未用导致某组电芯性能变坏所致。

笔记本的最大优势在于移动性，没电池太不方便了。

在买新电池和换芯之间，我选择了自己动手换芯，一来废物利用，二来可以锻炼自己的动手能力。

经过选择，从淘宝买了6节松下18650D的2350mAh电芯，拿到手后测试一致性较好。

小心翼翼地拆开电池[attach]335268[/attach]，[attach]335269[/attach]晕，中奖了，是M37516＋61040＋80AF的易锁芯片组合。

在论坛里查了半天，有的XD说保电换电芯不会锁。

抱着侥幸心理，按论坛里的方法进行了保电换芯，保电换法参见论坛里相关文章。

结果在第三次充电到87%时电池充电灯停止闪烁，感觉有些不妙，拔下电源，立刻断电。

看来保电换芯失败。

只能通过刷芯片解锁了。

二、数据分析用别人的源码固然可以解决问题，但有些参数毕竟不是自己电池的，在充电曲线等方面可能存在问题。

为了能够用自己的电池数据，我从论坛里下载了相同芯片组合的坏电池数据进行了分析。

1．工具SBworkshop Demo3.3 ，Ultraedit322．标识位通过SBworkshop的EEPROM Read/write的功能，结合自制的简易并口编程器，读取坏源码[attach]339690[/attach]用Ultraedit32修改其中的数据，分段删除，再用SBworkshop 读改过的源码，首先分析出的是关键信息，然后得出其它的数据位。

具体见图[attach]340060[/attach]标识位说明：1）．循环次数（0x2c,0x2d）：当前充电次数。

内芯较量：笔记本电池拆解（图）
有人在网上询问：“为什么笔记本电池都大不相同？”以下回答来自锂电池从业者。

neocon
其实笔记本电池是千篇一律的。

笔记本的电池实际是锂电池组（Battery Pack），它包括锂电池内芯（Cell）和保护电路。

拆开后内部结构如下：
我们买笔记本电池时，所说的6芯，8芯就是指电池内芯的数量，内芯越多，锂电池组的容量就越大。

像上图的例子就是6芯，比较常见。

内芯一般都是三洋、LG、索尼的，内芯的质量决定了锂电池组的质量，所以我们经常会听到商家说什么日本原装内芯
再举几个例子：
6芯：
3芯：
总结下来就是，笔记本电池的多种多样，主要是电池外面的塑料壳形状不同，这是为了配合笔记本的结构形状。

其实里面都是大同小异的。

请勿模仿：暴力拆解18650电芯18650型电芯，是一种采用Cylindrical封装方式，直径18mm，长度65mm的圆柱型电芯。

市面上的锂电池除了最为常见的Cylindrical圆柱封装方式，在笔记本、强光手电筒领域应用最广，这类封装的好处是规格统一，方便自动化、规模化生产；此外还有Prismatic方形软包封装，常见于手机和平板电脑，这类封装最直接的好处是轻薄，你懂的。

很多网友聊到18650电芯，担心里面装的是“液体锂离子”，“谈18650色变”恐慌爆炸。

为此，笔者将手上的一颗18650电芯暴力拆解，一探内部究竟。

首先，拆电芯切记要放光电，这里将18650电芯放电到失效没有电压。

然后，用尖嘴钳从电芯盖帽位置暴力撕开，将正极与负极钢壳分离，露出安全阀和卷包的正负极材料。

安全阀是每一颗18650电芯的标配，也是最重要的一道防爆屏障，没有之一。

安全阀的工作原理：当电池内部温度异常，气压升高到1.0-1.2Mpa时，安全阀开启排除内部气体，避免压力过高造成爆炸。

而Prismatic方形软包封装的电芯，内部气压升高时，最常见的是“怀孕”鼓包现象。

这里科普一下电芯内部的正极。

现在市面上常见的2000-3000mAh容量的三星、松下、三洋、LG等电芯，内部正极材料已经从第一代LiCoO2钴酸锂，全面升级为三元材料，化学名为LiNi-Co-MnO2镍钴锰。

带来的直接好处：使用寿命更长、更安全、性能更好。

说到这，Prismatic方形软包封装的手机平板电芯，用的也是LiNi-Co-MnO2镍钴锰材料，只是跟18650的Cylindrical封装方式不同而已。

最后特写一下电芯内部的材料。

图中的铜箔，是用来涂布LiNi-Co-MnO2镍钴锰正极材料，反之，铝箔是用来涂布石墨烯。

电芯的容量，是根据这些配方的调配比例得来。

模仿有风险，拆解需谨慎。

结论：通过暴力拆解18650电芯，发现电池内部是并没有液体流出，所以也就不存在“液体锂离子”容易爆炸的说法。

看到ZOL网站里有对18650电池的拆卸文章，特意转载过来分享给想+的朋友们。

通过文章可以看到1850电池的结构和背部设计。

原文地址：《拆解不宜模仿看移动电源电芯真面目》【原创】打破电池换芯禁忌,ThinkPad Z61T 四芯SANYO电池换芯记18650电芯最常见的形状就是下图所示这样的，类似5号电池，但是体积要比5号电池大出一圈。

物如其名，18650电芯的直径为18mm，长度为65mm，非常容易识别。

出于安全考虑，在电池正极位置通常会加置一个灰色的绝缘片。

电芯拆解存在危险，请用户们切勿模仿，以免发生危险连接电池正极和负极薄膜之间还专门夹杂一层白色的塑料薄膜，薄膜经过电解液浸泡，湿润但是水分并不大，挥发性特别好，有刺鼻气味Z61T 原装电池是四芯SANYO 2600mA电池，只能用20几分钟，非常不爽，准备换芯让电池这老树实现又一春，潜水多日搜索所有电池换芯的贴子逐一细读，总结后发现大家都认为最保险的是找专门的JS换，自己DIY的认为只有不断电换芯才最保险，总之看完这些贴之后磨掌擦掌准备自己下手之心大受打击，因为有不少同学换芯后被锁了。

于是去当地的电脑城转了一圈，不敢相信自己的耳朵的，问过的店面都说本地根本没有换电芯的商家。

心中窃喜，找到了自己下手的完全充分之理由。

联系坛内的草上飞购入4颗SANYO 2600MA 的全新电池，并要求先点焊好。

要准备的工具：拆电池就不说了，大家各有各的招。

1、斜口钳或者剪刀或者指甲钳，2、电工胶，透明胶带。

3、电铬铁，焊丝。

收到货后，好戏开始了，原装电池串连后的正极与负极都是用宽宽的镍锌片与电路板连接的，我本来也是打算用保守的方法----不断电法换芯，但是因为下面的三个原因决定冒险试一下断电法，1、草同志附送的连接线太细，担心不能承受电池的电流，刚好草同志还附送了一段镍锌片，虽不及原装的厚，但截面积比细线要粗N倍；2、原装的电路板因为是用镍锌片与电池连接的，所以是紧贴着电池的，不会松动。

手把手教你更换电池电芯（图文）手把手教你更换电池电芯(图文)注意：自行更换电池电芯会导致笔记本电脑失去保修服务，并可能导致保护电路失效，或无法充电，新手务必谨慎操作，由此造成的后果自负。

我们也在此建议您购买原厂配套电池。

注意：在任何步骤中，一旦有（包括但不限于）电芯、电路板等部件发热明显时，应立即停止操作并移除电池，断开电芯的连接，如不了解故障原因请妥善处理电池并选购原厂配套电池。

作为影音娱乐的利器，笔记本电脑受到很多用户的青睐，方便易用的设计加上配套的电池让我们在没有电源的情况下也可以办公娱乐。

不过笔记本的电池在循环百余次后容量会下降，在一些恶劣的使用环境中会有明显的影响，甚至会出现电池作废的情况。

很多朋友为了保持电池的可用容量，在买到笔记本之后就将电池取下，只在需要时才装上电池使用。

虽然不安装电池可以让电池不进行充放电循环，但是一旦在玩游戏时停电或电源线被拔掉，哪怕只有1秒钟，也会让你成为猪一样的队友，不仅坑人，而且也不利己。

准备更换电芯的笔记本电脑电池下面我们就教您如何更换笔记本电池中的电芯，让你不再担心电池寿命而拔掉电池，拒绝成为猪一样的队友。

笔记本电脑电池参数准备工具：螺丝刀，撬杆准备材料：需要更换电芯的电池，同品牌批次的18650电池（数量不少于电池芯数）电池拆解要注意注意：暴力拆解电池可能会损坏内部的电芯及电路板，电芯短路可能引起火灾，电路板损坏将导致电池将不可使用。

更换电芯时首先要将电池取下。

如果不清楚笔记本电池的构造，可以先搜索同型号的电池构造，在实在找不到拆开方式时再使用暴力方式拆开电池。

暴力拆解外壳缓慢沿边缘撬开外壳我们本次拆解的笔记本电池没有螺丝，也不知道电池采用的封装方式，因此采用暴力拆开的方式用螺丝刀拆分电池外壳的上下部分。

缓慢沿边缘撬开外壳撬开两边的卡扣在拆解前要看好电池和笔记本电脑连接的部位，主要是接触片和卡扣，这些部位在拆解时不能损坏，否则将影响再次使用。

撬开两边的卡扣在拆解时需要注意，电池连接电脑的部位是电路板的位置所在，在拆开这里时务必要小心，一旦电路板被破坏，更换电池也不再能够使用。

18650标准电芯18650标准电芯是一种典型的锂离子电池，其尺寸为18mm直径和65mm长度。

它是目前市场上应用最为广泛的电芯之一，被广泛应用于手持式电子设备、电动工具、电动车辆等领域。

本文将对18650标准电芯的特点、用途、性能参数等方面进行介绍。

首先，18650标准电芯具有高能量密度和长循环寿命的特点。

由于采用了锂离子作为电池正极材料，18650电芯能够在相对较小的体积内存储大量电能，因此被广泛应用于需要轻便、高能量密度的产品中。

同时，18650电芯的循环寿命长，能够经受多次充放电循环，使其在电动工具、电动车辆等领域具有良好的稳定性和可靠性。

其次，18650标准电芯具有较高的放电电流和额定容量。

由于电芯内部采用了优质的正负极材料和先进的工艺技术，18650电芯能够提供较高的放电电流，满足了一些对电池放电要求较高的产品需求。

同时，18650电芯的额定容量也较大，能够为设备提供持久的电力支持。

再次，18650标准电芯的安全性能较高。

在电芯设计和生产过程中，厂家会采用多种安全措施，如过充保护、过放保护、短路保护等，以确保电芯在使用过程中不会发生意外。

因此，18650电芯在应用于一些对安全性要求较高的产品中，如电动车辆、便携式电源等方面表现出色。

最后，18650标准电芯的应用领域非常广泛。

除了上述提到的电动工具、电动车辆等领域外，18650电芯还被广泛应用于笔记本电脑电池、无人机电池、手持式照明设备等产品中。

其性能稳定、容量大、循环寿命长等特点，使得18650电芯成为了众多电子产品的首选电源解决方案。

综上所述，18650标准电芯作为一种典型的锂离子电池，具有高能量密度、长循环寿命、高放电电流、额定容量大、安全性能高等特点，被广泛应用于各种电子产品中。

在未来，随着科技的不断进步和电子产品的不断更新换代，18650电芯将继续发挥着重要的作用，为人们的生活和工作提供持久的电力支持。

笔记本电池通用更换电芯方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March笔记本电脑电池通用不掉电锁芯的更换电芯方法笔记本电脑随着价格的减低，携带方便，应用被推广。

但在使用中存在一个很大的问题，就是电池问题，使用久了，电池性能下降；更换费用有些偏高，有些有一定动手能力的DIY一族，就通过更换电芯，来修复电池性能的下降。

更换过电芯的朋友都知道，市面上绝大部分笔记本电池都有断电锁芯保护功能。

一旦锁芯，一般方法无法解决，就等于电池报废，下面，给大家介绍一个更换电芯，不易断电的方法，希望对大家有一定帮助。

操作步骤：1、先将要换的新电芯充满电，再将原笔记本电池充满电后取下来，打开外壳，注意尽可能的不要破坏外壳，更换完后还要使用。

2、将电池外壳小心取下来，看一下电芯的连接方式，一般都是先并后串，动作温柔。

3、将要更换的新电芯按照原来的连接方式焊接好，需要使用专业设备，没有条件的话，可让卖家帮忙点焊好。

4、按照原电芯与电路保护板的连接方式，焊好连接导线；这个是带电操作，要注意；5、将新电芯并联接到原电路保护板，并联的时候一定要注意不要断电，断电有可能就锁掉了，并接是关键；这里有个办法，操作时只要注意，一般可以成功；就是在原电芯与保护电路板连接导线中间焊掉一段外皮，将焊好连接导线的新电芯手工绕接上，然后再焊牢，都焊接好后，检查测量无误后，剪掉焊点处与原电芯的连接导线，做好绝缘；这个是带电操作，要注意。

6.最后将换好电芯后的电池装上外壳，固定好后，用PM管理软件进行校正，一般校正几次就可达到满电状态。

注：换电芯是被电池生产厂商严格禁止的行为，因为这具有很高的危险性。

电池在换电芯时本身带有电压，容易与烙铁或者其它工具产生静电放电导致短路，从而引起燃烧爆炸。

另一方面，由于充电保护电路中已经写入了原来电芯的信息（容量、放电曲线等），换电芯很可能导致保护电路失效，从而无法充电，甚至导致过充电引起爆炸。
