汽车理论第三版第五章习题答案
- 格式:pdf
- 大小:344.30 KB
- 文档页数:18
汽车理论课后习题答案(完整版)从第一章到第六章(附图文)第一章1.1、试说明轮胎滚动阻力的定义、产生机理和作用形式?答:1)定义:汽车在水平道路上等速行驶时受到的道路在行驶方向上的分力称为滚动阻力。
2)产生机理:由于轮胎内部摩擦产生弹性轮胎在硬支撑路面上行驶时加载变形曲线和卸载变形曲线不重合会有能量损失,即弹性物质的迟滞损失。
这种迟滞损失表现为一种阻力偶。
当车轮不滚动时,地面对车轮的法向反作用力的分布是前后对称的;当车轮滚动时,由于弹性迟滞现象,处于压缩过程的前部点的地面法向反作用力就会大于处于压缩过程的后部点的地面法向反作用力,这样,地面法向反作用力的分布前后不对称,而使他们的合力Fa 相对于法线前移一个距离a, 它随弹性迟滞损失的增大而变大。
即滚动时有滚动阻力偶矩 a F T z f = 阻碍车轮滚动。
3)作用形式:滚动阻力fw F f = rT F ff = (f 为滚动阻力系数)1.2、滚动阻力系数与哪些因素有关?提示:滚动阻力系数与路面种类、行驶车速以及轮胎的构造、材料、气压等有关。
1.3、解答:1)(取四档为例) 由u F n u n Tq Tq F t t →⇒⎪⎭⎪⎬⎫→→→ 即 ri i T F To g q t η=432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-=og i i rnu 377.0=行驶阻力为w f F F +: 215.21a D w f U A C Gf F F +=+ 2131.0312.494aU +=由计算机作图有※本题也可采用描点法做图:由发动机转速在m in /600n min r =,m in /4000n max r =,取六个点分别代入公式:……………………………… 2)⑴最高车速:有w f t F F F +=⇒2131.0312.494a t U F += 分别代入a U 和t F 公式:2)09.6*83.53697.0*377.0(131.0312.494367.085.0*83.5*9.6*n T q += 把q T 的拟和公式也代入可得: n>4000而4000m ax =n r/min∴93.9483.5*0.14000*367.0*377.0max ==U Km/h ⑵最大爬坡度:挂Ⅰ档时速度慢,Fw 可忽略: ⇒)(max w f t i F F F F +-=⇒GfF Git -=max⇒013.08.9*388014400max max -=-=f G F i t =0.366(3)克服该坡度时相应的附着率 zxF F =ϕ 忽略空气阻力和滚动阻力得:6.0947.12.3*366.0/=====a il l a i F Fi zϕ 3)①绘制汽车行驶加速倒数曲线(已装货):40.0626)(1f D g du dt a -==δ (G FwFt D -=为动力因素) Ⅱ时,22022111r i i I m r I m Tg f wηδ++=∑2222367.085.0*83.5*09.3*218.038001367.0598.3798.1380011+++= =1.128ri i T F To g q t η=432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-=215.21a D w U A C F =由以上关系可由计算机作出图为:②用计算机求汽车用Ⅳ档起步加速至70km/h 的加速时间。
第一章1.1、试说明轮胎滚动阻力的定义、产生机理和作用形式?答:1)定义:汽车在水平道路上等速行驶时受到的道路在行驶方向上的分力称为滚动阻力。
2)产生机理:由于轮胎内部摩擦产生弹性轮胎在硬支撑路面上行驶时加载变形曲线和卸载变形曲线不重合会有能量损失,即弹性物质的迟滞损失。
这种迟滞损失表现为一种阻力偶。
当车轮不滚动时,地面对车轮的法向反作用力的分布是前后对称的;当车轮滚动时,由于弹性迟滞现象,处于压缩过程的前部点的地面法向反作用力就会大于处于压缩过程的后部点的地面法向反作用力,这样,地面法向反作用力的分布前后不对称,而使他们的合力Fa 相对于法线前移一个距离a, 它随弹性迟滞损失的增大而变大。
即滚动时有滚动阻力偶矩 a F T z f = 阻碍车轮滚动。
3)作用形式:滚动阻力 fw F f = rT F f f = (f 为滚动阻力系数)1.2、滚动阻力系数与哪些因素有关?滚动阻力系数与路面种类、行驶车速以及轮胎的构造、材料、气压等有关。
1.3、确定一轻型货车的动力性能(货车可装用4档或5档变速器,任选其中的一种进行整车性能计算):1)绘制汽车驱动力与行驶阻力平衡图。
2)求汽车的最高车速、最大爬坡度及克服该坡度时相应的附着率。
3)绘制汽车行驶加速倒数曲线,用图解积分法求汽车有Ⅱ档起步加速行驶至70km/h 的车速-时间曲线,或者用计算机求汽车用Ⅱ档起步加速至70km/h 的加速时间。
轻型货车的有关数据:汽油发动机使用外特性的Tq —n 曲线的拟合公式为432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-= 式中, Tq为发功机转矩(N ·m);n 为发动机转速(r /min)。
发动机的最低转速n min =600r/min ,最高转速n max =4000 r /min装载质量 2000kg整车整备质量 1800kg 总质量 3880 kg 车轮半径 0.367 m 传动系机械效率 ηт=0.85 波动阻力系数 f =0.013 空气阻力系数×迎风面积 CDA =2.772m主减速器传动比 i0=5.83 飞轮转功惯量 If =0.218kg ·2m二前轮转动惯量 Iw1=1.798kg ·2m四后轮转功惯量 Iw2=3.598kg ·2m变速器传动比 ig(数据如下表)轴距 L =3.2m 质心至前铀距离(满载) α=1.947m 质心高(满载) hg =0.9m解答:1)(取四档为例)由uF n u n Tq Tq F t t →⇒⎪⎭⎪⎬⎫→→→ri i T F To g q t η=432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-=og i i rnu 377.0=行驶阻力为w fF F +:215.21a D w f U A C Gf F F +=+ 2131.0312.494aU +=由计算机作图有※本题也可采用描点法做图:由发动机转速在min /600n min r =,min /4000n max r =,取六个点分别代入公式: ……………………………… 2)⑴最高车速:有w f t F F F +=⇒2131.0312.494a t U F += 分别代入a U 和t F 公式:2)09.6*83.53697.0*377.0(131.0312.494367.085.0*83.5*9.6*n T q +=把q T 的拟和公式也代入可得: n>4000而4000max =n r/min∴93.9483.5*0.14000*367.0*377.0max ==U Km/h⑵最大爬坡度:挂Ⅰ档时速度慢,Fw 可忽略:⇒)(max w f t i F F F F +-=⇒GfF Gi t -=max⇒013.08.9*388014400max max -=-=f G F i t =0.366(3)克服该坡度时相应的附着率 zxF F =ϕ忽略空气阻力和滚动阻力得:6.0947.12.3*366.0/=====a il l a i F Fi z ϕ 3)①绘制汽车行驶加速倒数曲线(已装货):40.0626)(1f D g du dt a -==δ (GFw Ft D -=为动力因素)Ⅱ时,22022111r i i I m r I m Tg f w ηδ++=∑2222367.085.0*83.5*09.3*218.038001367.0598.3798.1380011+++= =1.128ri i T F To g q t η=432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-=215.21a D w U A C F =由以上关系可由计算机作出图为:②用计算机求汽车用Ⅳ档起步加速至70km/h 的加速时间。
绪论单元测试1.汽车的主要使用性能包括()。
A:通过性B:燃油经济性C:动力性D:平顺性E:操纵稳定性F:制动性答案:ABCDEF2.汽车理论课程主要分析与汽车动力学有关的各主要使用性能。
()A:对B:错答案:A3.汽车理论课程分析汽车及其部件的结构形式与结构参数对各使用性能的影响,阐述进行性能预测的基本实验方法。
()A:对B:错答案:B4.现代汽车的发明者法国陆军工程师古诺。
()A:错B:对答案:A5.汽车设计追求的是高性价比,需要平衡动力性和燃油经济性。
()A:对B:错答案:A第一章测试1.最高车速是指在()的路面上汽车所能达到的最高行驶车速。
A:水平B:任意C:良好D:水平良好答案:D2.当汽车由III挡换入IV挡行驶时,汽车能够产生的驱动力会()。
A:不变B:增大C:减小D:减小或增大答案:C3.车轮滚动阻力的产生机制是()。
A:迟滞损失B:附着条件C:侧偏现象D:滑水现象答案:A4.由于空气粘性作用在车身表面产生的切向力的合力在行驶方向的分力称为()。
A:摩擦阻力B:干扰阻力C:诱导阻力D:压力阻力答案:A5.道路阻力是由()两种阻力合在一起的。
A:滚动阻力和加速阻力B:坡度阻力和滚动阻力C:坡度阻力和空气阻力D:滚动阻力和空气阻力答案:B6.汽车加速上坡行驶时,其行驶阻力包括()。
A:空气阻力、坡度阻力、加速阻力B:滚动阻力、空气阻力、坡度阻力、加速阻力C:滚动阻力、空气阻力、坡度阻力D:滚动阻力、空气阻力、加速阻力答案:B7.汽车在向前加速的过程中,相对于汽车静止时,()。
A:前轴地面法向反作用力变小,后轴地面法向反作用力变大B:前轴地面法向反作用力变小,后轴地面法向反作用力变小C:前轴地面法向反作用力变大,后轴地面法向反作用力变小D:前轴地面法向反作用力变大,后轴地面法向反作用力变大答案:A8.汽车在以下工况下,附着率较大的是()。
A:中等车速水平行驶B:在低附着路面上高挡低速行驶C:中等车速高速挡下坡D:低速挡加速或上坡答案:D9.汽车行驶时,空气阻力所消耗的功率()。
第五章汽车的操纵稳定性5.1 一轿车(每个)前轮的侧偏刚度为-50176N/rad.外倾刚度为-7665N/rad«若轿车向左转弯,将使前轮均产生正的外倾角,其大小为4度。
设侧偏刚度与外倾刚度均不受左、右轮负载转移的影响,试求由外倾角引起的前轮侧偏角。
解:有外倾角时候的地而侧向反作用力为F Y=ka + k y y(其中k为侧偏刚度,k「为外倾刚度,丫为外倾角)于是,有外倾角引起的前轮侧偏角的大小为:代入数据,解得a, ==0.611 rad,期外由分析知正的外倾角应该产生负的侧偏角,所以由外倾角引起的前轮侧偏角为-0.611 rad o5.2 6450N轻型客车在试验中发现过多转向和中性转向现象,工程师们在悬架上加装横向稳左杆以提高前悬架的侧倾角刚度,结果汽车的转向特性变为不足转向。
试分析英理论依据(要求有必要的公式和曲线)。
答:由课本P138-140的分析知,汽车稳态行驶时,车厢侧倾角决左于侧倾力矩M枷和悬架总的角刚度工K軒, 即0广一。
前、后悬架作用于车厢的恢复力矩增加:% =00, T沁=匕』「其中K歸,K卯2分别为前、后悬架的侧倾角刚度,悬架总的角刚度工K”为前、后悬架及横向稳立杆的侧倾角刚度之和。
由以上的分析易知,当增加横向稳立杆后汽车前悬架的侧倾角刚度增大,后悬架侧倾角刚度不变,所以前悬架作用于车厢的恢复力矩增加(总侧倾力矩不变),由此汽车前轴左、右车轮载荷变化量就较大。
由课本图5-46知在这种情况下,如果左右车轮轮胎的侧偏刚度在非线性区,则汽车趋于增加不足转向量。
5.3汽车的稳态响应有哪几种类型?表征稳态响应的具体参数有哪些?它们彼此之间的关系如何?答:汽车的稳态响应有三种类型,即中性转向、不足转向和过多转向。
表征稳态响应的参数有稳定性因数,前、后轮的侧偏角角绝对值之差(<z,-a2),转向半径的比R/R<),静态储备系数SM等。
它们之间的彼此关系为:« =丄(⑦-%)(⑷为侧向加速度的绝对值);—=1 4- Kir :&S.M.二一--(k t,灼分别为汽车前、后轮的侧偏刚度,"为汽车质心到前轴的距禽,L为前、后轴之间的距k} +k2 L5.4举出三种表示汽车稳态转向特性的方法,并说明汽车重心前后位置和内、外轮负荷转移如何影响稳态转向特性?答:表示汽车稳态转向特性的参数有稳左性因数,前、后轮的侧偏角绝对值之差(冬-&2),转向半径的比R/R(“ 静态储备系数S.M.等。
第一章 汽车的动力性1.1试说明轮胎滚动阻力的定义,产生机理和作用形式。
答:车轮滚动时,由于车轮的弹性变形、路面变形和车辙摩擦等原因所产生的阻碍汽车行驶的力称为轮胎滚动阻力。
产生机理和作用形式:(1)弹性轮胎在硬路面上滚动时,轮胎的变形是主要的,由于轮胎有内部摩擦,产生弹性迟滞损失,使轮胎变形时对它做的功不能全部回收。
由于弹性迟滞,地面对车轮的法向作用力并不是前后对称的,这样形成的合力z F 并不沿车轮中心(向车轮前进方向偏移a )。
如果将法向反作用力平移至与通过车轮中心的垂线重合,则有一附加的滚动阻力偶矩f z T F a =⋅。
为克服该滚动阻力偶矩,需要在车轮中心加一推力P F 与地面切向反作用力构成一力偶矩。
(2)轮胎在松软路面上滚动时,由于车轮使地面变形下陷,在车轮前方实际形成了具有一定坡度的斜面,对车轮前进产生阻力。
(3)轮胎在松软地面滚动时,轮辙摩擦会引起附加阻力。
(4)车轮行驶在不平路面上时,引起车身振荡、减振器压缩和伸长时做功,也是滚动阻力的作用形式。
1.2滚动阻力系数与哪些因素有关?答:滚动阻力系数与路面的种类、行驶车速以及轮胎的构造、材料和气压有关。
这些因素对滚动阻力系数的具体影响参考课本P9。
第三章 汽车动力装置参数的选定3.1改变1.3题中轻型货车的主减速器传动比,做出0i 为5.17、5.43、5.83、6.17、6.33时的燃油经济性—加速时间曲线,讨论不同0i 值对汽车性能的影响。
解:加速时间的结算思路与方法:在算加速时间的时候,关键是要知道在加速的过程中,汽车的行驶加速度dudt随着车速的变化。
由汽车行驶方程式:0221.15tq g TD a T i i C A duGf Gi u m rdtηδ=+++,可以的到: 021[()]21.15tq g TD a T i i C A du Gf u dt m r ηδ=-+(0i F =) 由于对于不同的变速器档位,车速a u 与发动机转速n 的对应关系不同,所以要针对不同的变速器档位,求出加速度a 随着车速a u 变化的关系。
第一章 汽车的动力性1.1试说明轮胎滚动阻力的定义,产生机理和作用形式。
答:车轮滚动时,由于车轮的弹性变形、路面变形和车辙摩擦等原因所产生的阻碍汽车行驶的力称为轮胎滚动阻力。
产生机理和作用形式:(1)弹性轮胎在硬路面上滚动时,轮胎的变形是主要的,由于轮胎有内部摩擦,产生弹性迟滞损失,使轮胎变形时对它做的功不能全部回收。
由于弹性迟滞,地面对车轮的法向作用力并不是前后对称的,这样形成的合力z F 并不沿车轮中心(向车轮前进方向偏移a )。
如果将法向反作用力平移至与通过车轮中心的垂线重合,则有一附加的滚动阻力偶矩f z T F a =⋅。
为克服该滚动阻力偶矩,需要在车轮中心加一推力P F 与地面切向反作用力构成一力偶矩。
(2)轮胎在松软路面上滚动时,由于车轮使地面变形下陷,在车轮前方实际形成了具有一定坡度的斜面,对车轮前进产生阻力。
(3)轮胎在松软地面滚动时,轮辙摩擦会引起附加阻力。
(4)车轮行驶在不平路面上时,引起车身振荡、减振器压缩和伸长时做功,也是滚动阻力的作用形式。
1.2滚动阻力系数与哪些因素有关?答:滚动阻力系数与路面的种类、行驶车速以及轮胎的构造、材料和气压有关。
这些因素对滚动阻力系数的具体影响参考课本P9。
第三章 汽车动力装置参数的选定3.1改变1.3题中轻型货车的主减速器传动比,做出0i 为5.17、5.43、5.83、6.17、6.33时的燃油经济性—加速时间曲线,讨论不同0i 值对汽车性能的影响。
解:加速时间的结算思路与方法:在算加速时间的时候,关键是要知道在加速的过程中,汽车的行驶加速度dudt随着车速的变化。
由汽车行驶方程式:0221.15tq g TD a T i i C A duGf Gi u m rdtηδ=+++,可以的到: 021[()]21.15tq g TD a T i i C A du Gf u dt m r ηδ=-+(0i F =) 由于对于不同的变速器档位,车速a u 与发动机转速n 的对应关系不同,所以要针对不同的变速器档位,求出加速度a 随着车速a u 变化的关系。
汽车理论(第三版)试卷绪论第一题填空1.汽车使用性能分为:对自然环境条件的适应性、技术经济性、劳动保护性。
2.汽车对自然环境条件的适应性包括:动力性、通过性、操纵性。
3.汽车的通过性包括:支承通过性、几何通过性,主要取决于地面的物理性质及汽车的几何参数和结构参数。
4. 汽车的技术经济性主要用生产率和燃油经济性来表示,主要评价指标有:生产率、油耗、可靠性与耐用性、维修保养方便性。
5. 劳动保护性的主要评价指标有:舒适性、稳定性(操纵稳定性)、制动性、驾驶室的牢固程度。
第二题名词解释1.动力性:指汽车在良好、平直的路面上行驶时所能达到的平均行驶速度。
2.通过性:汽车以足够高的平均车速通过各种坏路和无路地带(如松软地面、坎坷不平地段)和各种障碍(陡坡、侧坡、壕沟、台阶、灌木丛、水障)的能力。
3.纵向通过角: 汽车前、后轮外缘作垂直于汽车纵向对称平面的切平面,两切平面交于车体下部较低位置时所夹锐角。
4.汽车的操纵性:是指在驾驶员不感觉过分紧张、疲劳的条件下,汽车能按照驾驶员通过转向系及转向车轮给定的方向行驶,且当受到外界干扰时,汽车能抵抗干扰而保持稳定行驶的能力。
5.最小转弯半径:方向盘转至极限位置时从转向中心到前外轮接地中心的距离,表征了汽车能够通过狭窄弯曲地带或绕过不可越过的障碍物的能力。
第三题应用题1.标出下图中汽车的主要通过性参数,说明其含义。
解:γ1-接近角;γ2-离去角;γ3-纵向通过角;h-最小离地间隙第四题简答题1.简述间隙失效的主要形式、几何参数及其含义。
答:1)间隙失效:汽车因离地间隙不足而被地面托住无法通过的现象。
2)顶起失效:车辆中间底部的零部件碰到地面而被顶住的现象。
3)触头或托尾失效:因车辆前端或尾部触及地面而不能通过的现象。
4)几何参数h:最小离地间隙、纵向通过角、接近角、离去角。
最小离地间隙h:汽车满载、静止时,支承平面与汽车上的中间区域最低点之间的距离,反映了汽车无碰撞地通过地面凸起的能力。
汽车理论章节习题集北京理工大学珠海学院机械与车辆工程学院1汽车的动力性一、单项选择题(在每小题列出的四个备选项中,只有一项是最符合题目要求的,请将其代码写在该小题后的括号内)1、评价汽车动力性的指标是(A)。
A.汽车的最高车速、加速时间和汽车能爬上的最大坡度B.汽车的最高车速、加速时间和传动系最大传动比C.汽车的最高车速、加速时间和传动系最小传动比D.汽车的最高车速、加速时间和最大驱动力2、汽车行驶速度(B)。
A.与发动机转速、车轮半径和传动系传动比成正比B.与发动机转速和车轮半径成正比,与传动系传动比成反比C.与发动机转速和传动系传动比成正比,与车轮半径成反比D.与发动机转速成正比,与车轮半径和传动系传动比成反比3、汽车在水平路面上加速行驶时,其行驶阻力包括(B)。
A.滚动阻力、空气阻力、坡度阻力B.滚动阻力、空气阻力、加速阻力C.空气阻力、坡度阻力、加速阻力 D.滚动阻力、空气阻力、坡度阻力、加速阻力4、汽车等速上坡行驶时,其行驶阻力包括(A)。
A.滚动阻力、空气阻力、坡度阻力B.滚动阻力、空气阻力、加速阻力C.空气阻力、坡度阻力、加速阻力 D.滚动阻力、空气阻力、坡度阻力、加速阻力5、汽车加速上坡行驶时,其行驶阻力包括(D)。
A.滚动阻力、空气阻力、坡度阻力B.滚动阻力、空气阻力、加速阻力C.空气阻力、坡度阻力、加速阻力 D.滚动阻力、空气阻力、坡度阻力、加速阻力6、汽车行驶时的空气阻力包括(D)。
A.摩擦阻力和形状阻力 B.摩擦阻力和干扰阻力C.形状阻力和干扰阻力 D.摩擦阻力和压力阻力7、汽车行驶时的空气阻力(B)。
A.与车速成正比B.与车速的平方成正比C.与车速的3次方成正比D.与车速的4次方成正比8、汽车行驶时的空气阻力(C)。
A.与迎风面积和车速成正比B.与迎风面积的平方和车速成正比C.与迎风面积和车速的平方成正比D.与迎风面积的平方和车速的平方成正比9、同一辆汽车,其行驶车速提高1倍,空气阻力增大(C)。

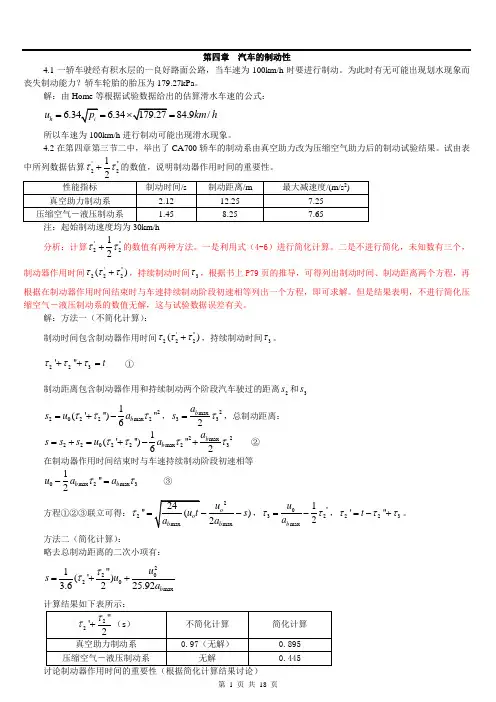

第四章 汽车的制动性4.1一轿车驶经有积水层的一良好路面公路,当车速为100km/h 时要进行制动。
为此时有无可能出现划水现象而丧失制动能力?轿车轮胎的胎压为179.27kPa 。
解:由Home 等根据试验数据给出的估算滑水车速的公式:6.3484.9/h u km h ===所以车速为100km/h 进行制动可能出现滑水现象。
4.2在第四章第三节二中,举出了CA700轿车的制动系由真空助力改为压缩空气助力后的制动试验结果。
试由表中所列数据估算'''221ττ+的数值,说明制动器作用时间的重要性。
注:起始制动速度均为30km/h分析:计算'''2212ττ+的数值有两种方法。
一是利用式(4-6)进行简化计算。
二是不进行简化,未知数有三个,制动器作用时间'''222()τττ+,持续制动时间3τ,根据书上P79页的推导,可得列出制动时间、制动距离两个方程,再根据在制动器作用时间结束时与车速持续制动阶段初速相等列出一个方程,即可求解。
但是结果表明,不进行简化压缩空气-液压制动系的数值无解,这与试验数据误差有关。
解:方法一(不简化计算):制动时间包含制动器作用时间'''222()τττ+,持续制动时间3τ。
223'''t τττ++= ①制动距离包含制动器作用和持续制动两个阶段汽车驶过的距离2s 和3s22022max 21(''')''6b s u a τττ=+-,2max332b a s τ=,总制动距离:22max 22022max 231(''')''62b b a s s s u a ττττ=+=+-+ ②在制动器作用时间结束时与车速持续制动阶段初速相等0max 2max 31''2b b u a a ττ-=③方程①②③联立可得:22max'')2o b u s a τ=-,''032max 12b u a ττ=-,223'''t τττ=-+。
第一章 汽车的动力性与绪论1.3、确定一轻型货车的动力性能(货车可装用4档或5档变速器,任选其中的一种进行整车性能计算): 1)绘制汽车驱动力与行驶阻力平衡图。
2)求汽车的最高车速、最大爬坡度及克服该坡度时相应的附着率。
3)绘制汽车行驶加速倒数曲线,用图解积分法求汽车有Ⅱ档起步加速行驶至70km/h 的车速-时间曲线,或者用计算机求汽车用Ⅱ档起步加速至70km/h 的加速时间。
轻型货车的有关数据:汽油发动机使用外特性的Tq —n 曲线的拟合公式为432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-=式中, Tq 为发功机转矩(N ·m);n 为发动机转速(r /min)。
发动机的最低转速n min =600r/min ,最高转速n max =4000 r /min装载质量 2000kg 整车整备质量 1800kg 总质量 3880 kg 车轮半径 0.367 m传动系机械效率 ηт=0.85 波动阻力系数 f =0.013 空气阻力系数×迎风面积 C D A =2.772m 主减速器传动比 i0=5.83飞轮转功惯量 I f =0.218kg ·2m 二前轮转动惯量 I w1=1.798kg ·2m四后轮转功惯量 I w2=3.598kg ·2m 变速器传动比i g (数据如下表)轴距 L =3.2m质心至前铀距离(满载) α=1.947m质心高(满载) h g =0.9m解答:1)(取四档为例)由uF n u n Tq Tq F t t →⇒⎪⎭⎪⎬⎫→→→ 即ri i T F To g q t η=432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-= og i i rn u 377.0=行驶阻力为w fF F +:215.21a D w f U A C Gf F F +=+ 2131.0312.494aU +=由计算机作图有※本题也可采用描点法做图:由发动机转速在m in /600n min r =,m in /4000n max r =,取六个点分别代入公式:……………………………… 2)⑴最高车速:有w f tF F F +=⇒2131.0312.494a t U F += 分别代入a U 和t F 公式:2)09.6*83.53697.0*377.0(131.0312.494367.085.0*83.5*9.6*n T q +=把q T 的拟和公式也代入可得: n>4000而4000m ax =n r/min∴93.9483.5*0.14000*367.0*377.0max ==U Km/h⑵最大爬坡度:挂Ⅰ档时速度慢,Fw 可忽略:⇒)(max w f t i F F F F +-=⇒GfF Gi t -=max⇒013.08.9*388014400max max-=-=f G F i t=0.366(3)克服该坡度时相应的附着率 zxF F =ϕ忽略空气阻力和滚动阻力得:6.0947.12.3*366.0/=====a il l a i F Fi z ϕ 3)①绘制汽车行驶加速倒数曲线(已装货):40.0626)(1f D g du dt a -==δ(GFwFt D -=为动力因素)Ⅱ时,22022111r i i I m r ImTg f wηδ++=∑2222367.085.0*83.5*09.3*218.038001367.0598.3798.1380011+++= =1.128ri i T F To g q t η=432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-=215.21a D w U A C F =由以上关系可由计算机作出图为:②用计算机求汽车用Ⅳ档起步加速至70km/h 的加速时间。
汽车理论(第三版)试卷绪论第一题填空1.汽车使用性能分为:对自然环境条件的适应性、技术经济性、劳动保护性。
2.汽车对自然环境条件的适应性包括:动力性、通过性、操纵性。
3.汽车的通过性包括:支承通过性、几何通过性,主要取决于地面的物理性质及汽车的几何参数和结构参数。
4. 汽车的技术经济性主要用生产率和燃油经济性来表示,主要评价指标有:生产率、油耗、可靠性与耐用性、维修保养方便性。
5. 劳动保护性的主要评价指标有:舒适性、稳定性(操纵稳定性)、制动性、驾驶室的牢固程度。
第二题名词解释1.动力性:指汽车在良好、平直的路面上行驶时所能达到的平均行驶速度。
2.通过性:汽车以足够高的平均车速通过各种坏路和无路地带(如松软地面、坎坷不平地段)和各种障碍(陡坡、侧坡、壕沟、台阶、灌木丛、水障)的能力。
3.纵向通过角: 汽车前、后轮外缘作垂直于汽车纵向对称平面的切平面,两切平面交于车体下部较低位置时所夹锐角。
4.汽车的操纵性:是指在驾驶员不感觉过分紧张、疲劳的条件下,汽车能按照驾驶员通过转向系及转向车轮给定的方向行驶,且当受到外界干扰时,汽车能抵抗干扰而保持稳定行驶的能力。
5.最小转弯半径:方向盘转至极限位置时从转向中心到前外轮接地中心的距离,表征了汽车能够通过狭窄弯曲地带或绕过不可越过的障碍物的能力。
第三题应用题1.标出下图中汽车的主要通过性参数,说明其含义。
解:γ1-接近角;γ2-离去角;γ3-纵向通过角;h-最小离地间隙第四题简答题1.简述间隙失效的主要形式、几何参数及其含义。
答:1)间隙失效:汽车因离地间隙不足而被地面托住无法通过的现象。
2)顶起失效:车辆中间底部的零部件碰到地面而被顶住的现象。
3)触头或托尾失效:因车辆前端或尾部触及地面而不能通过的现象。
4)几何参数h:最小离地间隙、纵向通过角、接近角、离去角。
最小离地间隙h:汽车满载、静止时,支承平面与汽车上的中间区域最低点之间的距离,反映了汽车无碰撞地通过地面凸起的能力。
第五章 汽车的操纵稳定性5.1 一轿车(每个)前轮的侧偏刚度为-50176N/rad 、外倾刚度为-7665N/rad 。
若轿车向左转弯,将使前轮均产生正的外倾角,其大小为4度。
设侧偏刚度与外倾刚度均不受左、右轮负载转移的影响,试求由外倾角引起的前轮侧偏角。
解:有外倾角时候的地面侧向反作用力为Y F k k γαγ=+(其中k 为侧偏刚度,k r 为外倾刚度,γ为外倾角)于是,有外倾角引起的前轮侧偏角的大小为:1k kγγα=代入数据,解得1α==0.611 rad ,另外由分析知正的外倾角应该产生负的侧偏角,所以由外倾角引起的前轮侧偏角为-0.611rad 。
5.2 6450N 轻型客车在试验中发现过多转向和中性转向现象,工程师们在悬架上加装横向稳定杆以提高前悬架的侧倾角刚度,结果汽车的转向特性变为不足转向。
试分析其理论依据(要求有必要的公式和曲线)。
答:由课本P138-140的分析知,汽车稳态行驶时,车厢侧倾角决定于侧倾力矩r M φ和悬架总的角刚度rK φ∑,即rr rM K φφφ=∑。
前、后悬架作用于车厢的恢复力矩增加:11r r r T K φφφ=,22r r r T K φφφ=其中1r K φ,2r K φ分别为前、后悬架的侧倾角刚度,悬架总的角刚度rK φ∑为前、后悬架及横向稳定杆的侧倾角刚度之和。
由以上的分析易知,当增加横向稳定杆后汽车前悬架的侧倾角刚度增大,后悬架侧倾角刚度不变,所以前悬架作用于车厢的恢复力矩增加(总侧倾力矩不变),由此汽车前轴左、右车轮载荷变化量就较大。
由课本图5-46知在这种情况下,如果左右车轮轮胎的侧偏刚度在非线性区,则汽车趋于增加不足转向量。
5.3汽车的稳态响应有哪几种类型?表征稳态响应的具体参数有哪些?它们彼此之间的关系如何? 答:汽车的稳态响应有三种类型,即中性转向、不足转向和过多转向。
表征稳态响应的参数有稳定性因数,前、后轮的侧偏角角绝对值之差12()αα-,转向半径的比R/R 0,静态储备系数S.M.等。
汽车理论课后习题答案(完整版)从第一章到第六章(附图文)第一章、试说明轮胎滚动阻力的定义、产生机理和作用形式?答:1)定义:汽车在水平道路上等速行驶时受到的道路在行驶方向上的分力称为滚动阻力。
2)产生机理:由于轮胎内部摩擦产生弹性轮胎在硬支撑路面上行驶时加载变形曲线和卸载变形曲线不重合会有能量损失,即弹性物质的迟滞损失。
这种迟滞损失表现为一种阻力偶。
当车轮不滚动时,地面对车轮的法向反作用力的分布是前后对称的;当车轮滚动时,由于弹性迟滞现象,处于压缩过程的前部点的地面法向反作用力就会大于处于压缩过程的后部点的地面法向反作用力,这样,地面法向反作用力的分布前后不对称,而使他们的合力Fa 相对于法线前移一个距离a, 它随弹性迟滞损失的增大而变大。
即滚动时有滚动阻力偶矩 a F T z f = 阻碍车轮滚动。
3)作用形式:滚动阻力 fw F f = rT F ff= (f 为滚动阻力系数)、滚动阻力系数与哪些因素有关?提示:滚动阻力系数与路面种类、行驶车速以及轮胎的构造、材料、气压等有关。
、解答:1)(取四档为例) 由u F n u n Tq Tq F t t →⇒⎪⎭⎪⎬⎫→→→ 即 ri i T F To g q t η=432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-=og i i rnu 377.0=行驶阻力为w f F F +: 215.21a D w f U A C Gf F F +=+2131.0312.494aU +=由计算机作图有※本题也可采用描点法做图:由发动机转速在m in /600n min r =,m in /4000n max r =,取六个点分别代入公式:……………………………… 2)⑴最高车速:有w f t F F F +=⇒2131.0312.494a t U F += 分别代入a U 和t F 公式:2)09.6*83.53697.0*377.0(131.0312.494367.085.0*83.5*9.6*n T q += 把q T 的拟和公式也代入可得: n>4000而4000m ax =n r/min∴93.9483.5*0.14000*367.0*377.0max ==U Km/h ⑵最大爬坡度:挂Ⅰ档时速度慢,Fw 可忽略: ⇒)(max w f t i F F F F +-=⇒GfF Git -=max⇒013.08.9*388014400max max -=-=f G F i t =(3)克服该坡度时相应的附着率 zx F F=ϕ忽略空气阻力和滚动阻力得:6.0947.12.3*366.0/=====a il l a i F Fi zϕ 3)①绘制汽车行驶加速倒数曲线(已装货):)(1f D g du dt a -==δ (G Fw Ft D -=为动力因素) Ⅱ时,22022111r i i I m r I m Tg f w ηδ++=∑2222367.085.0*83.5*09.3*218.038001367.0598.3798.1380011+++= =ri i T F To g q t η=432)1000(8445.3)1000(874.40)1000(44.165)1000(27.25913.19n n n n Tq -+-+-=215.21a D w U A C F =由以上关系可由计算机作出图为:②用计算机求汽车用Ⅳ档起步加速至70km/h 的加速时间。
第一章 汽车的动力性答:车轮滚动时,由于车轮的弹性变形、路面变形和车辙摩擦等原因所产生的阻碍汽车行驶的力称为轮胎滚动阻力。
产生机理和作用形式:(1)弹性轮胎在硬路面上滚动时,轮胎的变形是主要的,由于轮胎有内部摩擦,产生弹性迟滞损失,使轮胎变形时对它做的功不能全部回收。
由于弹性迟滞,地面对车轮的法向作用力并不是前后对称的,这样形成的合力z F 并不沿车轮中心(向车轮前进方向偏移a )。
如果将法向反作用力平移至与通过车轮中心的垂线重合,则有一附加的滚动阻力偶矩f z T F a =⋅。
为克服该滚动阻力偶矩,需要在车轮中心加一推力P F 与地面切向反作用力构成一力偶矩。
(2)轮胎在松软路面上滚动时,由于车轮使地面变形下陷,在车轮前方实际形成了具有一定坡度的斜面,对车轮前进产生阻力。
(3)轮胎在松软地面滚动时,轮辙摩擦会引起附加阻力。
(4)车轮行驶在不平路面上时,引起车身振荡、减振器压缩和伸长时做功,也是滚动阻力的作用形式。
答:滚动阻力系数与路面的种类、行驶车速以及轮胎的构造、材料和气压有关。
这些因素对滚动阻力系数的具体影响参考课本P9。
确定一轻型货车的动力性能(货车可装用4挡或5挡变速器,任选其中的一种进行整车性能计算):1)绘制汽车驱动力与行驶阻力平衡图。
2)求汽车最高车速,最大爬坡度及克服该坡度时相应的附着率。
3)绘制汽车行驶加速度倒数曲线,用图解积分法求汽车用2档起步加速行驶至70km/h 的车速-时间曲线,或者用计算机求汽车用2档起步加速行驶至70km/h 的加速时间。
轻型货车的有关数据:汽油发动机使用外特性的Tq-n 曲线的拟合公式为式中,Tq 为发动机转矩(N ?m );n 为发动机转速(r/min )。
发动机的最低转速n min =600r/min,最高转速n max =4000r/min 。
装载质量 2000kg 整车整备质量 1800kg 总质量 3880kg 车轮半径 传动系机械效率 ηt 滚动阻力系数 f 空气阻力系数×迎风面积 C D A =2 主减速器传动比 i 0 飞轮转动惯量 I f =?m 2 二前轮转动惯量 I w1=?m 2 四后轮转动惯量 I w2=?m 2变速器传动比 ig(数据如下表)轴距 L=质心至前轴距离(满载) a= 质心高(满载) hg=分析:本题主要考察知识点为汽车驱动力-行使阻力平衡图的应用和附着率的计算、等效坡度的概念。
