船舶设计常用符号

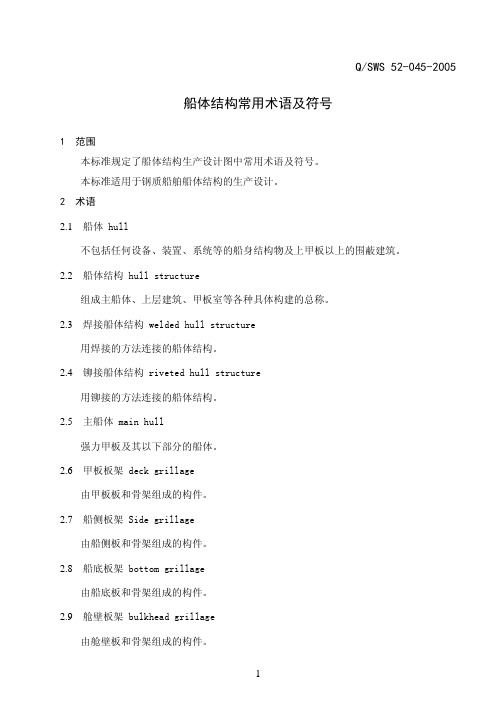

船体结构常用术语及符号1 范围本标准规定了船体结构生产设计图中常用术语及符号。

本标准适用于钢质船舶船体结构的生产设计。

2 术语2.1 船体 hull不包括任何设备、装置、系统等的船身结构物及上甲板以上的围蔽建筑。

2.2 船体结构 hull structure组成主船体、上层建筑、甲板室等各种具体构建的总称。

2.3 焊接船体结构 welded hull structure用焊接的方法连接的船体结构。

2.4 铆接船体结构 riveted hull structure用铆接的方法连接的船体结构。

2.5 主船体 main hull强力甲板及其以下部分的船体。

2.6 甲板板架 deck grillage由甲板板和骨架组成的构件。

2.7 船侧板架 Side grillage由船侧板和骨架组成的构件。

2.8 船底板架 bottom grillage由船底板和骨架组成的构件。

2.9 舱壁板架 bulkhead grillage由舱壁板和骨架组成的构件。

2.10 骨架 framing支承外板、甲板板、舱壁板、内底板及船底板等所有相互连接的桁材与型材的统称。

2.11 横骨架式 transverse framing system骨材较密、纵向骨材较稀的船体骨架形式。

2.12 纵骨架式 longitudinal framing system纵向骨材较密、横向骨材较稀的船体骨架形式。

2.13 混合骨架式 combined framing System主船体中，部分区域采用纵骨架式，部分区域采用横骨架式的船体骨架形式。

2.14 桁材 girder由腹板与面板组成的大型组合构件。

2.15 腹板 web与船体板材连接的桁材立板。

2.16 面板 face plate与腹板自由边正交，沿桁材方向延伸的板条。

2.17 构件 member板与骨架的统称。

2.18 列板 Strake板材的长边沿船长方向布置并逐块端接而成的连续长板条2.19 主要构件 Primary member支持骨材或其他桁材的构件。

1 A/B Above Base Line 基准线以上2 A/C Anticorrosive Paint 防腐涂料3 A/F Antifouling Paint 防污漆4 ABS American Bureau of Shipping 美国船级社5 Abt Abt (About ) 大约,关于6 ACCOM. Accommodation 船室,居住区7 ACCM.L Accommodation Ladder 舷梯8 ACCU Automatic control system certified for unattended eng. Room 无人机舱自动控制系统鉴定9 AFRAMAX Average Freight Rate Assessment at the max. of Deadweight C.O.T 最大负载时平均运费率评估10 A.P Bhd After Peak Bulkhead 船尖舱舱壁11 ANSI American National Standards Institute 美国国家标准协会12 AP After Perpendicular 艉垂线13 API American Petroleum Institute 美国石油组织14 APT After Peak Tank 尾尖舱15 ARPA Automatic Rader Plotting Aids 自动雷达测图仪16 ASTM American Society of Testing Materials 美国材料实验协会17 B mld Moulded Breadth 型宽18 B/C Bulk Carrier 散货船19 B.L Base line 基线20 Basic Design 基本设计21 Ballast Control Room 压载控制室22 BHP Brake Horse Power 制动马力23 BOG Boil-off Gas 蒸发气体24 BOM Bill of Material 材料清单25 Bkt Bracket 支架,肘板26 BHD Bulkhead 隔壁, 防水壁27 C/H Cargo Hold 货舱28 C.T Cable Trunk 电缆管道29 CCI Class Comment Item 船级社说明项目30 CCR Cargo Control31 C, C/L Center Line 中心线32 C.G Center of Gravity 重心33 Cert. Certificate 证书34 CFR Code of Federal Regulations 联合代码35 CGT Compensated Gross Tonnage 补偿总吨36 C.L Chain Locker 锚链舱37 C/Eng. Chief Engineer 轮机长38 C/D Cofferdam 隔离舱,围堰39 COLREG International Regulations for Preventing Collisions at Sea 国际海上避碰规则40 Corr. Bhd Corrugated Bulkhead 波形舱壁41 COT Crude Oil Tanker 原油油船42 COT Cargo Oil Tank 货油舱43 CPU Central Processing Unit 中央处理器44 CRI Client Request Item 船东的要求项目45 Cyl. Liner Cylinder Liner 气缸套46 D mld Moulded Depth 型深47 D/B Double Bottom 双层底48 D/B W.B.T Double Bottom Water Ballast Tank 双层底水压载舱49 Td Designed Load Draft 设计满载吃水50 DGPS Differential Global Positioning System 微型全球定位系统51 D/G Diesel Generator 柴油发电器(D/G)52 DLW Design Load Water Line 设计载重水线53 DNV Det Norske Veritas 挪威船级社54 DOT Diesel Oil 柴油55 DWT Deadweight Tonnage 载重量56 E/Rm Arr't Engine Room Arr't 机舱布置图57 ECR Engine Control Room 发动机控制台58 EHP Effective Horse Power 有效马力59 Elev. Elevation 侧面图60 Fab Fabrication 加工61 FEM Finite Element Method 有限单元法62 FEU Forty-Feet Equivalent Unit 40尺集装箱63 FOC Fuel Oil Consumption 燃料消耗量64 F'cle Dk Forecastle Deck 首楼甲板65 FP Fore Perpendicular 船首垂线66 FPP Fixed Pitch Propeller 定螺距螺旋浆67 FPSO Floating Production,Storage and Offloading Vessel浮式生产储油卸油船68 FPT Forepeak Tank 首尖舱69 Fr. Frame 构架70 F.S Frame Space 肋骨间隔71 FWT Fresh Water Tank 淡水舱72 G/A General Arrangement 总体布置图73 GL Germanisher Lloyd 德国船级74 GM Metacentric Height 稳心高度75 GMDSS Global Maritime Distress and Safety System全球海上遇险和安全系统76 GT Gross Tonnage 总吨数77 HFO Heavy Fuel Oil 重质燃油78 H.T.C.W.S High Temp. Cooling Water System 高温冷却水系统79 I/E Inclining Experiment 倾斜试验80 IACS International Association of Classification Socities国际船级联合会81 ICCP Impressed Current Cathodic Protection 外加电流阴极防护82 ID Identification No. 身份证号码83 IEC International Electrotechnical Commission 国际电气标准会议84 IGC International Gas Code 国际气体代码85 ILLC International Load Line Convention 国际船舶载重线协定86 ILO International Labor Organization 国际劳动机构87 IMDG International Maritime Dangerous Goods Code国际海上危险物规定88 IMO International Maritime Organization 国际海上机构89 INMARSAT International Maritime Satellite system国际海上卫星系统90 INS Integrated Navigation System 综合式集成导航系统91 IOPP International Oil Pollution Prevention Certificate国际防止原油污染证书92 ISO International Standardization Organization国际标准化机构93 ITU International Telecommunication Union 国际电子通信联盟94 JB Junction Box 接线盒，分线盒95 JIS Japanese Industrial Standard 日本标准工业规则96 K/L Keel Laying 铺设龙骨97 KR Korean Register of Shipping 韩国船级协会98 KS Korean Industrial Standard 韩国工业标准99 Kts Knots 节（船速）100 L/C Launching 下水101 LBP Length Between Perpendiculars 两柱间长102 LCG Longitudinal Center of Gravity 纵方向上重心103 LNG Liquified Natural Gas 液态天然气104 LO Lubricating Oil 润滑油105 LOA Length Over all 全长106 Longl. Bhd Longitudinal Bulkhead 纵舱壁107 L.S Longitudinal Space 纵通材间隔108 LPG Liquified Petroleum Gas 液化石油气109 LR Lloyd's Register of Shipping 英国船级社110 L.O Stor. Tk Lub. Oil Storage Tank 润滑油储存舱111 M/V Motor Vessel 内燃机船112 MARPOL The Prevention of Marine Pollution from Ships海洋防船舶污染113 MDO Marine Diesel Oil 船用柴油114 MEPC Maritime Environment Protection Committee海洋环境保护委员会115 MMSI Maritime Mobile Service Identification No.海洋移动通信认证号116 MSC Maritime Safety Committee 海事安全委员会117 NK Nippon Kaiji Kyokai 日本船级社118 NM Nautical Mile 海里（合1.852公里）119 NMD Norwegian Maritime Directorate 挪威海事高级别会议120 NT Net Tonnage 净吨数121 OBO Ore-Bulk-Oil Carrier 矿石散装油轮122 OCIMF Oil Companies' International Maritime Forum油类公司的国际海事法庭123 ODME Oil Discharge Monitoring Equipment 油泄监视设备124 P & ID Piping and Instrumentation Diagram 管路及仪器装设系统图125 P/C Product Carrier 油船，成品油船126 P/N Part Number 零件编号127 PCC Pure Car Carrier 纯载车船128 PO Purchase Order 订购单129 POR Purchase Order Request 订购单要求130 P.E Pre-Erection 先行合拢131 PSC Port State Control 港口国管理132 QCV Quick Closing Valve 速闭阀133 R & D Research and Development 研究开发134 RINA Registro Italiano Navale 意大利船级135 Rise of Floor 船底倾斜度136 RO/RO Roll-On/Roll-Off) Ship 滚装船137 Rolling 横倾138 RS Russia Register of Shipping 俄罗斯船舶检验局139 SATCOM Satellite Communication 卫星通信140 SBG See Berufasgenossenshaft 德国船舶安全事项检查机关141 SC Steel Casting 铸钢件142 Sec. Section 剖面图143 SF Stowage Factor 积载因素144 SHP Shaft Horse Power 轴马力145 SLWL Summer Load Water Line 夏季满载吃水线146 SNAME The Society of Naval Architects and Marine Engineers 造船与轮机工程师协会147 SNMA Swedish National Maritime Administration 瑞典海事局148 SOLAS (Safety of Life at Sea) Convention 海上人命安全公约149 Spec. Specification 详细说明书150 SPM Single Point Mooring 单点泊系151 S/C Steel Cutting 切割刚材152 S/G Rm Steering Gear Room 舵机室153 S/T Stern Tube Cooling Water Tank 艉轴管冷却水舱154 stiff. Stiffener 加强件155 Stri.) Stringer 纵梁(纵向加强肋,吊绳)156 SUS Stainless Steel 不锈钢157 SWBM Still Water Bending Moment 静水中弯曲力矩158 SWL Safe Working Load 安全工作负荷159 sym. Symmetrical 对称的160 T/Top Tank Top 内底板液舱顶盖161 TCG Transverse Center of Gravity 横向重心162 TEU (Twenty-Feet Equivalent Unit) 20英尺集装箱163 TPC Tonnes per Centimeter Immersion 每厘米吃水吨数164 ULCC Ultra Large Crude Oil Carrier 300K超大型原油运输船（300K以上）165 UMS Unattended Machinery Space 无人机械区166 USCG United States Coast Guard 美国海岸警卫队167 VCG Vertical Center of Gravity 垂直重心168 V/D Vendor Drawing 制作者图纸169 V/L Vertical Ladder 直梯170 VLBC Very Large Bulk Carrier 超大型散货船171 VLCC Very Large Crude Oil Carrier 超大型原油运输船172 VRC Valve Remote Control 远距离控制阀173 W-1 One-man Watch Keeping 一人持续操作174 W.T Bhd Watertight Bulkhead 水密舱墙175 WBT Water Ballast Tank 压载水舱。

常见的一些缩写，希望你能用上1 A/B Above Base Line 基准线以上2 A/C Anticorrosive Paint 防腐涂料3 A/F Antifouling Paint 防污漆4 ABS American Bureau of Shipping 美国船级社5 Abt Abt (About ) 大约,关于6 ACCOM. Accommodation 船室,居住区7 ACCM.L Accommodation Ladder 舷梯8 ACCU Automatic control system certified for unattended eng. Room 无人机舱自动控制系统鉴定9 AFRAMAX Average Freight Rate Assessment at the max. of Deadweight C.O.T 最大负载时平均运费率评估10 A.P Bhd After Peak Bulkhead 船尖舱舱壁11 ANSI American National Standards Institute美国国家标准协会12 AP After Perpendicular 艉垂线13 API American Petroleum Institute 美国石油组织14 APT After Peak Tank 尾尖舱15 ARPA Automatic Rader Plotting Aids 自动雷达测图仪16 ASTM American Society of Testing Materials美国材料实验协会17 B mld Moulded Breadth 型宽18 B/C Bulk Carrier 散货船19 B.L Base line 基线20 Basic Design 基本设计21 Ballast Control Room 压载控制室22 BHP Brake Horse Power 制动马力23 BOG Boil-off Gas 蒸发气体24 BOM Bill of Material 材料清单25 Bkt Bracket 支架,肘板26 BHD Bulkhead 隔壁, 防水壁27 C/H Cargo Hold 货舱28 C.T Cable Trunk 电缆管道29 CCI Class Comment Item 船级社说明项目30 CCR Cargo Control31 C, C/L Center Line 中心线32 C.G Center of Gravity 重心33 Cert. Certificate 证书34 CFR Code of Federal Regulations 联合代码35 CGT Compensated Gross Tonnage 补偿总吨36 C.L Chain Locker 锚链舱37 C/Eng. Chief Engineer 轮机长38 C/D Cofferdam 隔离舱,围堰39 COLREG International Regulations for Preventing Collisions at Sea 国际海上避碰规则40 Corr. Bhd Corrugated Bulkhead 波形舱壁41 COT Crude Oil Tanker 原油油船42 COT Cargo Oil Tank 货油舱43 CPU Central Processing Unit 中央处理器44 CRI Client Request Item 船东的要求项目45 Cyl. Liner Cylinder Liner 气缸套46 D mld Moulded Depth 型深47 D/B Double Bottom 双层底48 D/B W.B.T Double Bottom Water Ballast Tank 双层底水压载舱49 Td Designed Load Draft 设计满载吃水50 DGPS Differential Global Positioning System 微型全球定位系统51 D/G Diesel Generator 柴油发电器(D/G)52 DLW Design Load Water Line 设计载重水线53 DNV Det Norske Veritas 挪威船级社54 DOT Diesel Oil 柴油55 DWT Deadweight Tonnage 载重量56 E/Rm Arr't Engine Room Arr't 机舱布置图57 ECR Engine Control Room 发动机控制台58 EHP Effective Horse Power 有效马力59 Elev. Elevation 侧面图60 Fab Fabrication 加工61 FEM Finite Element Method 有限单元法62 FEU Forty-Feet Equivalent Unit 40尺集装箱63 FOC Fuel Oil Consumption 燃料消耗量64 F'cle Dk Forecastle Deck 首楼甲板65 FP Fore Perpendicular 船首垂线66 FPP Fixed Pitch Propeller 定螺距螺旋浆67 FPSO Floating Production,Storage and Offloading Vessel浮式生产储油卸油船68 FPT Forepeak Tank 首尖舱69 Fr. Frame 构架70 F.S Frame Space 肋骨间隔71 FWT Fresh Water Tank 淡水舱72 G/A General Arrangement 总体布置图73 GL Germanisher Lloyd 德国船级74 GM Metacentric Height 稳心高度75 GMDSS Global Maritime Distress and Safety System全球海上遇险和安全系统76 GT Gross Tonnage 总吨数77 HFO Heavy Fuel Oil 重质燃油78 H.T.C.W.S High Temp. Cooling Water System 高温冷却水系统79 I/E Inclining Experiment 倾斜试验80 IACS International Association of Classification Socities国际船级联合会81 ICCP Impressed Current Cathodic Protection 外加电流阴极防护82 ID Identification No. 身份证号码83 IEC International Electrotechnical Commission 国际电气标准会议84 IGC International Gas Code 国际气体代码85 ILLC International Load Line Convention 国际船舶载重线协定86 ILO International Labor Organization 国际劳动机构87 IMDG International Maritime Dangerous Goods Code国际海上危险物规定88 IMO International Maritime Organization 国际海上机构89 INMARSAT International Maritime Satellite system国际海上卫星系统90 INS Integrated Navigation System 综合式集成导航系统91 IOPP International Oil Pollution Prevention Certificate国际防止原油污染证书92 ISO International Standardization Organization国际标准化机构93 ITU International Telecommunication Union 国际电子通信联盟94 JB Junction Box 接线盒，分线盒95 JIS Japanese Industrial Standard 日本标准工业规则96 K/L Keel Laying 铺设龙骨97 KR Korean Register of Shipping 韩国船级协会98 KS Korean Industrial Standard 韩国工业标准99 Kts Knots 节（船速）100 L/C Launching 下水101 LBP Length Between Perpendiculars 两柱间长102 LCG Longitudinal Center of Gravity 纵方向上重心103 LNG Liquified Natural Gas 液态天然气104 LO Lubricating Oil 润滑油105 LOA Length Over all 全长106 Longl. Bhd Longitudinal Bulkhead 纵舱壁107 L.S Longitudinal Space 纵通材间隔108 LPG Liquified Petroleum Gas 液化石油气109 LR Lloyd's Register of Shipping 英国船级社110 L.O Stor. Tk Lub. Oil Storage Tank 润滑油储存舱111 M/V Motor Vessel 内燃机船112 MARPOL The Prevention of Marine Pollution from Ships海洋防船舶污染113 MDO Marine Diesel Oil 船用柴油114 MEPC Maritime Environment Protection Committee海洋环境保护委员会115 MMSI Maritime Mobile Service Identification No.海洋移动通信认证号116 MSC Maritime Safety Committee 海事安全委员会117 NK Nippon Kaiji Kyokai 日本船级社118 NM Nautical Mile 海里（合1.852公里）119 NMD Norwegian Maritime Directorate 挪威海事高级别会议120 NT Net Tonnage 净吨数121 OBO Ore-Bulk-Oil Carrier 矿石散装油轮122 OCIMF Oil Companies' International Maritime Forum油类公司的国际海事法庭123 ODME Oil Discharge Monitoring Equipment 油泄监视设备124 P & ID Piping and Instrumentation Diagram 管路及仪器装设系统图125 P/C Product Carrier 油船，成品油船126 P/N Part Number 零件编号127 PCC Pure Car Carrier 纯载车船128 PO Purchase Order 订购单129 POR Purchase Order Request 订购单要求130 P.E Pre-Erection 先行合拢131 PSC Port State Control 港口国管理132 QCV Quick Closing Valve 速闭阀133 R & D Research and Development 研究开发134 RINA Registro Italiano Navale 意大利船级135 Rise of Floor 船底倾斜度136 RO/RO Roll-On/Roll-Off) Ship 滚装船137 Rolling 横倾138 RS Russia Register of Shipping 俄罗斯船舶检验局139 SATCOM Satellite Communication 卫星通信140 SBG See Berufasgenossenshaft 德国船舶安全事项检查机关141 SC Steel Casting 铸钢件142 Sec. Section 剖面图143 SF Stowage Factor 积载因素144 SHP Shaft Horse Power 轴马力145 SLWL Summer Load Water Line 夏季满载吃水线146 SNAME The Society of Naval Architects and Marine Engineers造船与轮机工程师协会147 SNMA Swedish National Maritime Administration 瑞典海事局148 SOLAS (Safety of Life at Sea) Convention 海上人命安全公约149 Spec. Specification 详细说明书150 SPM Single Point Mooring 单点泊系151 S/C Steel Cutting 切割刚材152 S/G Rm Steering Gear Room 舵机室153 S/T Stern Tube Cooling Water Tank 艉轴管冷却水舱154 stiff. Stiffener 加强件155 Stri.) Stringer 纵梁(纵向加强肋,吊绳)156 SUS Stainless Steel 不锈钢157 SWBM Still Water Bending Moment 静水中弯曲力矩158 SWL Safe Working Load 安全工作负荷159 sym. Symmetrical 对称的160 T/Top Tank Top 内底板液舱顶盖161 TCG Transverse Center of Gravity 横向重心162 TEU (Twenty-Feet Equivalent Unit) 20英尺集装箱163 TPC Tonnes per Centimeter Immersion 每厘米吃水吨数164 ULCC Ultra Large Crude Oil Carrier 300K超大型原油运输船（300K以上）165 UMS Unattended Machinery Space 无人机械区166 USCG United States Coast Guard 美国海岸警卫队167 VCG Vertical Center of Gravity 垂直重心168 V/D Vendor Drawing 制作者图纸169 V/L Vertical Ladder 直梯170 VLBC Very Large Bulk Carrier 超大型散货船171 VLCC Very Large Crude Oil Carrier 超大型原油运输船172 VRC Valve Remote Control 远距离控制阀173 W-1 One-man Watch Keeping 一人持续操作174 W.T Bhd Watertight Bulkhead 水密舱墙175 WBT Water Ballast Tank 压载水舱。

船体结构常用符号船体结构图面出现的几种常用符号船体结构图面出现的几种常用符号序号图面符号中文意思序号图面符号中文意思1 BL 基线一特征编码2 CL 船体中心线 1 D 双层底部3 ML 结构理论线 2 S 舷侧4 WL 水线 3 T 横隔舱5 FP 首垂线 4 L 纵隔舱6 AP 尾垂线5 1A/2A… 上层建筑7 RL 转圆线 6 A-Z 甲板室8 KL 折角线 7 B 球鼻首9 FS 肋距 8 W 舷墙10 PL 板材二位置代码11 FB 扁钢 1 C 中心12 BP 球扁钢 2 U 上面13 RB 圆钢 3 L 下面14 HRB 半圆钢 4 P 左舷15 MH 人孔 5 S 右舷16 AH 出入孔三主船体位置代码17 S 型材端部覆板削斜 1 42、41 尾部18 SS 型材端板覆板和面板均削斜 2 32、31 机舱区19 W 型材端部不削斜 3 1、2、3、货舱区20 F（FS）型材端部面板削斜 4 51、52 首部21 B 肘板联结四部件编码22 DΦ 圆形流水孔 1 F 肋板23 DR 半圆形流水孔 2 L 桁材24 DE 腰圆形流水孔 3 S 外板25 DL 半腰圆形流水孔 4 D 甲板和平台26 AΦ 圆形透气孔 5 T 舱壁27 AR 半圆形透气孔五组件编码28 WR 水、油密半圆形对接缝通焊孔 1 D 甲板和平台29 WL 水、油密半腰圆形对接缝通焊孔 2 S 外板30 WC 水、油密角焊缝通焊孔 3 T 横向位置31 RN 非密半圆形对接缝通焊孔 4 L 纵向位置32 LN 非密半腰圆形对接缝通焊孔 5 M 主机座33 RC 非密半圆形角焊缝通焊孔 6 R 舱柜结构34 CC-1-6 直通型切口型式 7 X 其他35 CW-1-6 腹板焊接型切口六零件编码36 CN-1-9 非水密补板型切口和补板型式 1 P 板材37 CT-1-9 水密补板型切口和补板型式 2 S 型材38 CS-1-4 镶嵌型切口型式 3 C 补板4 B 肘板5 T 面板6 W 腹板。

船体工作图上的代号和构件编号1.图形符号1.1 ￠——中心线；BL——基线；WL——水线；KL——折线；ML——理论线；○——船中；（P），（C），（S）——分别为左、中、右；F——肋位，如#20=20F；FR——肋距；～——工艺口接缝线。

2.节点及型材端部形状代号2.1 型材端部型式：2.1.1 SS——角钢，折边，T型材立板，折边，翼板，腹板，面板均削斜，详见CB*3183-83；2.1.2 F——角钢，折边，T型材，折边，翼板，面板削斜,立板，腹板固定，详见CB*3185-83；2.1.3 FS——T型材，面板削斜，腹板顶焊，详见CB*3183-83；2.1.4 S——扁钢端部以及球扁钢，角钢，折边材，T型材端部立板，腹板削斜，详见CB*3183-83；2.1.5 W——完全顶焊，详见CB*3183-83 ，要求工作图上绘出详图以便施工。

2.2 节点符号：2.2.1 B——肘板连接2.2.2 D——搭接2.2.3 L2——偏心丁字（）2.2.4 L3——扁钢扶强（L）3.构件代号3.1 B——肘板（折边为BJ，T型为BS）；F——肋位上的型材结构；E——船台装结构；A——大组装或A（P），A（C），A（S）；An——中间大组装，n=1,2,3……或A（P），A（C），A（S）；Pn——平面工位，或P（p），P（C），P（S）；n=1,2,3……；Wn——围壁工位或W（P），W（C），W（S），n=1,2,3……；Zn——组合体（两个或两个以上小组装组合在一起）n=1,2,3……；Jn——需弯曲加工的结构，n=1,2,3……；主材代号：1，2，3……19且数字加括号，例〈1〉，〈2〉……；从材代号：21，22，23……∞注：在代号前可加肋位号或序号，在其后可加序号。

4.加荒加焊接收缩量符号：4.1 ∠——下实料；4.2 ∠S——小组装加荒；4.3 ∠J——加工工位加荒；4.4 ∠P——平面工位加荒；107A-107------底部分段（大组装）。
