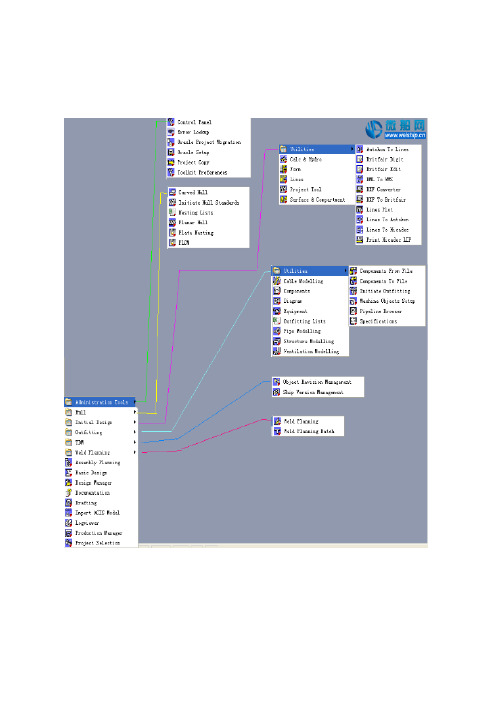

Administration tools 管理员工具Control Panel 控制面板Error Lookup 错误查找Oracle Project Migration 数据库工程移动Oracle Setup 数据库设置Project Copy 工程拷贝Toolkit Preferences 工具箱参数Hull船体设计Curved Hull 曲线船壳Initiate Hull Standards 初始船体标准Nesting Lists 套料表Planar Hull 平面船壳Plate Nesting 套料托盘PLCMInitial Design初始设计Utilities*Autokon To Lines *Britfair Digit *Britfair Edit *DML To VMS *DXF Converter *DXF To Britfair*Lines Plot *Lines To Autokon *Lines to Hicadec *Print Hicadec LIF Calc & Hydro 计算和水力Form 构成Lines 线型Project Tool 工程工具Surface & Compartment 表面和组件Outfitting舾装设计Utilities*Commponents From File 由文件创建组件*Commponents To File 由组件输出文件*Initiate Outfitting 初始舾装*Machine s Setup 机械物体设置*Pipeline Browser 管路浏览*Specificatons 规格书Cable Modelling 电缆模型Components 组件Diagram 图表Equipment 设备Outfitting Lists 舾装表Pipe Modelling 管路模型Structure Modelling 结构模型Ventilation Modelling 通风模型TDMRevision Management 目标修订管理Ship Version Management 船舶种类管理Weld Planning焊接规划Weld Planning 焊接计划Weld Planning Batch 焊接计划批量Assembly Planning装配规划Basic Design基本设计Design Mange r设计管理Documentation 帮助文档Drafting草图Import ACIS Model 输入ACIS模型Logviewer 日志阅读器Production Manager 产品管理Project Selection 工程选择。
基于Tribon系统的船体型线光顺和表面生成案例下面以150吨冷藏船为例，详细介绍船体型线光顺和表面生成应用案例。
一、实船选取150吨冷藏船主尺度、前后半艏型值表、艏艉部详细尺寸如下：总长：49000 垂线间长：45000 型宽：8500 型深：4000 设计吃水：2800 该船为倾斜龙骨、艉封板，全船划分为10个理论站，全船肋骨间距为550，分布为-5至82，0号肋位在0号理论站后250，艉轴出口中心距基线1200。
表2 后半艏型值表图2 150吨冷藏船艉部侧视图图3 150吨冷藏船艏部水线图图4 150吨冷藏船艏部横剖面图图5 150吨冷藏船艏肋骨型线图图6 150吨冷藏船艉部水线图图7 150吨冷藏船艉部横剖面图图8 150吨冷藏船艉部肋骨型线图图9 150吨冷藏船水线图图10 150吨冷藏船侧视图图11 150吨冷藏船横剖面图Lines系统的功能是根据船体型值建立和光顺船体型线，生成船体表面曲面，供Tribon 系统船体曲面建模等其它模块使用。
Lines系统根据船体型值建立和光顺船体型线的过程是，首先生成轮廓线等边界曲线，再生成各站处的横剖面曲线，对横剖面线曲线进行光顺，根据光顺后的横剖面曲线插值水线和纵剖线，如果存在不光顺，则修改和光顺横剖面曲线，再插值水线和纵剖线，直至三个方向的剖面线均光顺为止。
根据光顺后的船体型线即可生成船体表面曲面。
一、创建一个Lines文件要建立一条船的型线，首先要创建一个Lines文件，Tribon系统中有类型为Lines的文件，用于保存一条船的船型相关数据，创建一个Lines文件的方法如下。
选择开始→程序→Tribon M3→Lines，启动Lines，进入Lines工作界面，如图4-1所示。
在下拉菜单File中选择New新建一个*.Lines文件，例如取名为150TLCC，如图4-2所示，然后点击New按钮保存。
图4-1 Lines工作界面图4-2 新建一个*.Lines文件对话框Lines文件创建后，以后每次使用只需打开和保存修改后的文件。
TRIBON用于生产设计概述TRIBON软件是船舶专业网络化程度很高的设计软件，其工作模式是工作站+客户端的模式，多人可同时建模，对服务器进行操作，相互间不会发生冲突，且可互为参考。
经过半年多的工作，我们公司在如何使用TRIBON软件进行船舶船体生产设计的方面上积累了一定的经验。
由于很多经验都是我们在实际操作过程中摸索得出，因此肯定有许多不当甚至错误之处，希望大家在以后的实际操作中不断的完善，加以修正。
谢谢！结合ＰＯＮＴＯＯＮ项目的实际工作，我们将如何利用TRIBON软件进行船舶的生产设计总结为如下五个步骤：一、项目初始化。
项目初始化是对新的项目进行最基本的定义，如肋距的定义，穿越孔标准尺寸的确定等等。
它在整个设计过程中有着基石的作用，初始化的优劣直接影响到所有的后期建模进程和模型的正误。
二、型线设计。
在生产设计之前，船体最好已经具有完整的、准确的型线模型。
我们将在此基础上建模，以保证模型（即板材、型材等）的准确性。
当然型线模型可以在建模的过程中进行代换，板材、型材等的模型也会随着型线的变化而改变，但这些操作必须在出图和套料之前完成。
三、创建模型。
在上述的两个前期准备完成之后，就可以着手创建模型了。
建模分为两个功能块：曲面建模（主要是由外板和外板上型材组成的曲面板架的建模）和平面建模（平面板架的建模）。
四、导出平面图纸。
模型建完以后，在TRIBON中将所需的剖面和详图剖出，出结构图纸。
此过程可以在TRIBON软件中完成，也可导出DXF文件，在CAD中进行后处理，视客户要求而定。
五、后处理及套料。
此过程中将进行板材和型材的套料，以便切割，并导出零件表。
接下来，我们将对各环节进行详细的描述。
一创建模型（一）、平面建模平面建模与曲面建模相比，较为简单。
平面板架中平板、各种型材、开口、穿越孔、流水孔等均可在同一个对话框下完成，因此一目了然，更容易理解。
平面建模在功能块ＰＬＡＮＡＲＨＵＬＬ下完成，其路径为：开始菜单→程序→ＴＲＩＢＯＮＭ＊→ＨＵＬＬ→ＰＬＡＮＡＲＨＵＬＬ．打开ＰＬＡＮＡＲＨＵＬＬ，进入界面如下：（见图１）1、创建剖面选择工具栏中命令ＰＬＡＮＡＲ→ＶＩＥＷ，剖出待创建模型所在的平面（对话框中提供了多种剖出平面的方法，视情况而定）。
Tribon船体生产设计应用2006-9-29网友评论1条点击进入论坛Tribon系统是一套计算机辅助设计、生产及信自、集成软件系统，可用多种方法建立三维船舶数字模型。
应用统一的船舶数字模型，在船舶设计的各个阶段能够实现各专业之间的信息共享，从而可以通过网络实现并行设计，降低专业间的协调成本，减少设计和制造中的修改工作量，提高设计质量，缩短设计周期。
Tribon系统建模船体建模的目的是建立船体的信息模型，应用Tribon系统的以下模块进行船体生产设计:船体标准初始化模块(Initiate Hull Standards);平面建模模块(Planar Hull Modeling);曲面建模模块(Curved Hull Modeling);装配计划模块(Assembly Planning);焊接计划模块(Weld Planning);生产信息界面(Hull Production Interface);套料模块(Plate Nesting).各模块功能如下:船体标准初始化模块通过该模块对其它船体模块正常运行所需参数及文件进行配置，建立起船体生产设计所需的Tribon系统船体标准。
系统初始化工作是Tribon船体系统应用中很重要的一个环节，主要包括以下内容:船型参数设置。
输人船型参照、结构参照、分段名、分段划分、定义肋位号和纵骨等信息;型材规格、端切形式和连接形式以及面板参数设置;贯穿孔和补板参数设置;坡口形式参数设置;肘板类型规格参数设置;材质参数设备;零件编码参数设置;套料参数设置。
平面建模模块利用该模块输人结构数据，进行船体内部平面板架结构的建模工作，除定义结构信息，还可加放相应的工艺信息，白动进行零件编号等，建模完成后出分段结构图。
平面建模与曲面建模是同时进行、交叉作业的，平面建模的比重较大。
因为平面建模要参照曲面建模的结果，通常曲面建模要先于平面建模。
曲面建模模块利用该模块进行曲面构件的结构建模工作，主要是外板板缝线生成，外板型材生成和曲面(通常指外板)板架的生成。
浅谈应用二次开发制作船体型材自动套料软件根据船体型材零件数量多形状复杂的特点，分析船厂现有型材下料模式，基于TRIBON系统的基础上，通过PYTHON语言对TRIBON进行二次开发，制作适合设计和施工的型材自动套料加工的管理系统。
本研究通过提取TRIBON软件的数据库的信息，编制型材备料清单自动生成程序，实现标准格式的型材备料清单的自动生成，以及进行计算机型材预套料，从而达到提高生产设计效率和材料利用率的目的。
标签：TRIBON系统；PYTHON语言；二次开发；型材套料1 TRIBON系统TRIBON系统是瑞典KCS公司研制的用于造船设计和生产的专业软件，是集计算机辅助设计与建造和信息集成于一体，并覆盖船体、管系、电缆、舱室、涂装等各个专业的船舶专业软件。
其特点在于用计算机建立船舶的生产信息数据库，可进行各种信息数据的计算、管理和统计，且生产信息能直接被提取出来用于生产制造，完成设计与生产准备的统一。
由于数据库可共享，设计人员可以方便地访问设计信息，使每个设计人员可以看到其他设计人员所作的最新变动，所以各专业之间可平行作业和相互协调，降低专业间的协调成本，减少设计和制造中的修改工作量，提高设计质量，缩短设计周期。
因此，越來越多的造船行业运用TRIBON系统进行船舶的生产设计。
但由于TRIBON系统本身的数据库开放性不足，部分模块和我国造船的实际情况存在差异等原因，国内企业经常需对TRIBON软件进行二次开发，以适合本企业使用。
如我厂以63500 DWT船型为研究对象，利用Python语言编写的型材自动套料软件。
2 Python语言Python是一门解释性的、面向对象的、动态语义特征的高层语言。
Python 是一种脚本语言，脚本语言是类似DOS批处理、UNIX shell程序的语言。
脚本语言不需要每次都编译再运行，并且在执行中可以很容易地访问正在运行的程序，甚至可以动态地修改正在运行的程序，适用于快速地开发及完成一些简单的任务。
