巨人通力GPS30K系统维修终极调试操作步骤巨人通力GPS30K在平时维修排查故障的过程中，有时会进行调换主板、驱动板的操作。
在把两部电梯的电脑板互换后需要做一下数据下载，即5-7-1或5-7-2建议此操作最好将电梯处于下端站门区位置进行。
数据下载5-7-1先将控制柜紧急电动运行转换开关旋至检修位置。
然后用解码器将键盘锁解开，接着按菜单键（S5）连续按直至主数码管显示5后按一下确认键（S2）显示5-1，再连续按加键（S6）直至显示5-7时按确认键（S2），此时数码管显示5-7-1接着按确认键（S2）。
此时数码管开始数值由小渐大增加进行数据下载，直到数码管再次显示5-7-1时结束下载任务，然后断电后再送电自动保存即可。
如果做5-7-2的话，在数码管显示5-7-1的时候，按一下加键（S6）即变为5-7-2按确认即可，其它同5-7-1。
井道自学习5-2-1做完数据下载后接下来需要做井道自学习（5-2-1）如果做数据下载时轿厢是在下端站的话，保持紧急电动运行状态并确认主板的61U/N、30、77N、77S这五个LED灯点亮。
按主板菜单键（S5）至数码管显示5，接着按确认键（S2），然后按加键（S6）至子菜单显示2后按确认键（S2），此时数码管显示5-2随后接着按加键（S6）至数码管参数值为1后按确认键（S2）数码管显示5-2-1，将紧急电动运行恢复到正常状态，电梯进入到井道自学习模式，轿厢会以检修速度上行（上行过程中楼层数显示递增）到顶层门区后停止完成自学习（数码管会显示63），结束后主板须断电重启。
如果紧急电动运行恢复到正常后，电梯不启动则检查下面各项：1.查看主板的安全（saftr input）灯是否点亮。
如果不亮说明安全回路不通请检查安全回路。
2.检修状态下查看参数4.1中是否显示非零的数字，如是则查看对应模式信号的状态是否发生变化（菜单4.1模式见文后附图1）。
3.检查厅轿门信号回路。
确认光幕工作正常（观察主板上的光幕LED灯PHOTOCELL是否为熄灭状态）如果点亮则检查光幕信号回路反馈。
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。

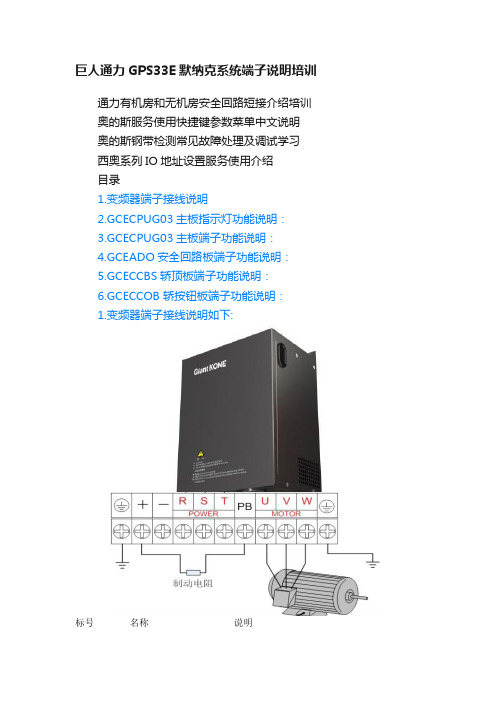

巨人通力GPS33E默纳克系统端子说明培训通力有机房和无机房安全回路短接介绍培训奥的斯服务使用快捷键参数菜单中文说明奥的斯钢带检测常见故障处理及调试学习西奥系列IO地址设置服务使用介绍目录1.变频器端子接线说明2.GCECPUG03主板指示灯功能说明：3.GCECPUG03主板端子功能说明：4.GCEADO安全回路板端子功能说明：5.GCECCBS轿顶板端子功能说明：6.GCECCOB 轿按钮板端子功能说明：1.变频器端子接线说明如下:标号名称说明R、S、T三相电源输入端子交流三相电源输入端子+、-直流母线正负端子直流母线+、PB(P)制动电阻连接端子控制器制动电阻连接端子；U、V、W控制器输出驱动端子连接三相电动机接地端子接地端子2. GCECPUG03主板指示灯功能说明如下：标号端子名称功能说明CAN1CAN1通讯指示灯主控板与轿顶板通讯正常时闪亮（绿色）CAN2CAN2通讯指示灯并联/群控通讯上时常亮（绿色），并联群控运行正常时闪亮MOD1MODBUS1通讯指示灯主控板与外招板通讯正常时闪亮（绿色）MOD2MODBUS2通讯指示灯表示物联网/小区监控指示灯，通信正常闪烁，通信失败熄灭232串口通信指示灯连接上位机、小区/远程监控板，通讯正常时点亮（绿色）X1～X21低压DI输入指示灯外围输入信号接通时点亮（绿色）X22～X27高压DI输入指示灯外围输入信号接通时点亮（绿色）Y1～Y7输出信号指示灯系统有输出时对应指示灯亮（绿色）2.GCECPUG03主板端子功能说明如下：端子标识端子名称功能说明X1高压回路检测安全回路、轿门、厅门、运行接触器粘连、报闸接触器粘连X3物联网或小区监控电梯监控X6并联并联CN6备用物联网或小区监控同时使用小区监控和物联网时，CN6用于小区监控，X3用于物联网4.GCEADO安全回路板端子功能说明如下：端子功能说明如下：端子功能连接点X2安全回路检测连接至CPU的X1XM5220V电源来自相序保护器的220VAC XM1盘车手轮开关机房安全开关XM15机房急停机房安全开关XH1底坑安全回路底坑安全开关XM2紧急电动机房开关XM3限速器开关机房安全开关XH2厅门门锁井道安全开关XM6轿厢照明来自轿厢照明开关XC1安全回路端口随行电缆接口XC4门机电源、照明电源随行电缆接口XM7紧急电动信号CPU输入XM9抱闸检测开关CPU输入XM13消防CPU输出（监控中心的消防）XM12接触器端口接触器输出、接触器粘连输入XM8机房对讲机五方通话XH3底坑对讲机五方通话XC12随行电缆轿厢24V信号C PU输入（随行电缆接口）XM11开关电源开关电源输入口XC11随行电缆轿厢24V信号C PU(随行电缆接口）XH12外呼电缆外呼电缆接口XH8消防开关CPU输入X4输入输出转接连接至CPUXM10停电应急CPU输入XH4地震信号检测CPU输入XM4电机过热信号检测CPU输入XM16快速召回信号检测CPU输入XM14返回层烟雾探测信号检测CPU输入继电器说明如下：继电器标识功能定义D1运行接触器D2抱闸接触器1D3封门输出D4抱闸接触器2D5封星接触器D6应急救援D7消防反馈5.GCECCBS轿顶板端子功能说明如下：端子功能说明如下：端子标识 端子名称 功能说明XB1-XB9 轿顶安全回路 轿顶安全部件XB10 应急电源输入应急照明、警铃、对讲机供电电源 XB12检修信号输入 轿顶检修盒XB13\XB14\XB17轿厢照明、轿厢风扇、轿顶插座 220Vac 电源 XB15A\XB15B\XB16A\XB16B\XB19 门机、光幕电源、应急电源供电220Vac 电源XB18 操纵器信号 连接至COP 的COB XB21\XB24 A 门\B 门门区信号井道信号系统 XB22\XB23 上\下平层信号XB25\XB26 上\下强迫减速信号XB27 终端校验信号 XB28\XB30 A\B 门门机信号 门机、光幕XB29\XB31 A\B 门光幕信号XB35 轿顶对讲机信号XB36 到站钟信号XB37 模拟量称重信号输入 输入电压范围： 0Vdc ～10Vdc XB38 语音报站信号XB39警铃信号XT1 安全回路随行电缆接口 XT4 轿厢220Vac 电源XT11 轿厢24Vdc\通讯\ 井道信号XT12轿顶检修\对讲机继电器功能定义如下：继电器标识 功能定义 K1 A 门开门指令 K2 A 门关门指令 K3 A 门强迫关门 K4 B 门开门指令 K5 B 门关门指令 K6 B 门强迫关门 K7 风扇控制 K8 到站钟 K9照明控制6.GCECCOB 轿按钮板端子功能说明如下：注意:拨码开关S2说明：NC:无效.K3：0FF,前门；0N,后门.端子功能说明如下：端口功能XS1对接轿顶板，电源和485接口XS2对接指令扩展板，电源和485接口XC31:1楼层1按钮XC31:2楼层2按钮XC31:3楼层3按钮XC31:4楼层4按钮XC31:5楼层5按钮XC31:6楼层6按钮XC31:7楼层7按钮XC31:8楼层8按钮XC31:9楼层9按钮XC31:10楼层10按钮XC31:11楼层11按钮XC31:12楼层12按钮XC31:13楼层13按钮XC31:14楼层14按钮XC31:15楼层15按钮XC31:16楼层16按钮XC3485通讯，连接轿内显示板XC7应急照明XC9警铃XC10开门信号（带开门按钮灯）XC11关门信号（带关门按钮灯）XC12消防信号XC13风扇信号XC14照明信号XC15轿内锁梯XC16轿内优先(司机)XC17三分钟延时信号XC18对讲机XC21司机换向XC22司机直驶XC23前后门选择开关7.GCECCEB轿按钮扩展板端子功能说明如下：注意:拨码开关S1说明：地址选择端子；K2/K1分别表示高低位；拨码开关S2说明：NC:无效.K3：0FF,前门. 0N,后门.端子功能说明如下：端口功能XS1对接指令板，电源和485接口XS2对接指令扩展板，电源和485接口XC31:1楼层1按钮XC31:2楼层2按钮XC31:3楼层3按钮XC31:4楼层4按钮XC31:5楼层5按钮XC31:6楼层6按钮XC31:7楼层7按钮XC31:8楼层8按钮楼层数K1K2K3前门17-24层（第一块GCECEB）ON OFF OFF 前门25-32层（第二块GCECEB）OFF ON OFF 前门33-40层（第三块GCECEB）ON ON OFF 后门17-24层（第一块GCECEB）ON OFF ON 后门25-32层（第二块GCECEB）OFF ON ON 后门33-40层（第三块GCECEB）ON ON ON。
巨人通力GPS30K安全回路、门锁封线盘车轮：xm1/3-xm1/1地坑急停，钢带断带保护开关，涨紧轮：xh1/5-xh1/1缓冲器：xh1/-xh1/3地坑急停，钢带断带保护开关，涨紧轮，缓冲器：xh1/5-xh1/3缓冲器：xh1/5-xh1/3限速器：xm3/3-xm3/1夹绳器：xm4/3-xm4/1厅门：xh2/1-xh2/3轿门：XC1/5-XC1/7轿顶急停、安全窗：XC1/5-XC1/1安全钳、极限开关：XC1/1-XC1/3仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins c ommerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
本说明书主要给出了以下两个内容：●电梯调试纲要●故障及排除1、概述集远控制电梯具有司机操作和自动控制两种正常运行方式，而信号控制电梯仅有司机操作一种正常运行方式。
2、电梯调试纲要2.1、准备工作待电梯整机安装完工后，即进入调试阶段。
调试阶段的准备工作主要是检查接线，其主要内容为：2.1.1、接地线应连接可靠，零线和接地线应始终分开；2.1.2、所有的接线必须安装完毕，并用万用表校线；2.1.3、安全回路和门联锁回路要求正常并且可靠、灵活；2.1.4、机房、井道、轿厢、底坑的所有控制线路的电缆、电线连接应可靠，不得的有多余线头。
2.1.5 、机房内进线三相电压为AC380V(偏差±7%)，单相电压AC220V(偏差±7%)，连接应牢固。
※此项工作应耐心仔细，直至全部准确无误，才可做下一步工作。
2.2、电机运行准备2.2.1、断电,把所有的开关都拨到正常位置，检查 36V以上回路与 36V及以下回路是否相通，如相通，则检查线路，直到排除故障为止。
2.2.2、检查直流回路与交流回路是否相通，如相通，则检查线路，直到排除故障为止。
2.2.3、把控制柜内所有的断路器都置于OFF状态，合上主电源开关，观察相序继电器指示灯是否正确，若不正确，则检查动力电源输入线是否连接好，并检查其三相电压，若电压在正常范围之内，则断电并任意互换三相进线中的两相，或采取其他办法，直到断错相继电器指示灯正确为止。
断开门锁接触器，合上所有的断路器，分别测量L1、L2、L3之间的电压，确认其电压是否与原理图上所示的相符，若不相符，则检查原因，排除故障，直到正确为止。
2.3、检修运行2.3.1、运行准备检查井道是否有杂物会与电梯相碰，若有则排除杂物，直到确保电梯安全运行为止。
2.3.2、检修运行把检修转换开关置于检修位置，查看操作器上的显示代码，确认是否有故障，如有则排除故障。
如正常则按下上、下行按钮，让电梯上、下各运行几次。
