排水计算书

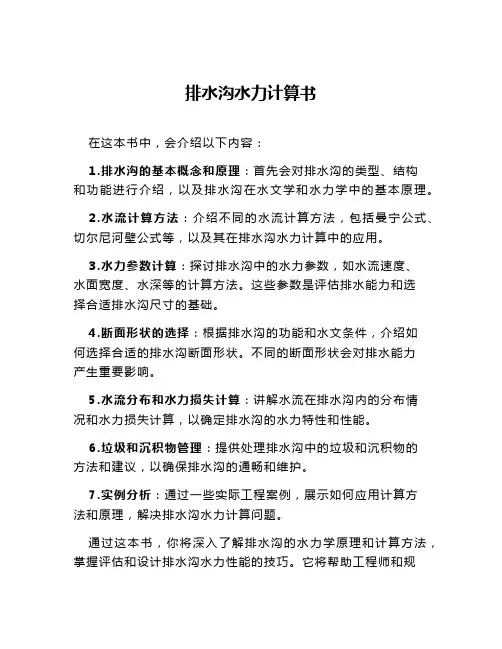

排水沟水力计算书
在这本书中，会介绍以下内容：
1.排水沟的基本概念和原理：首先会对排水沟的类型、结构
和功能进行介绍，以及排水沟在水文学和水力学中的基本原理。

2.水流计算方法：介绍不同的水流计算方法，包括曼宁公式、切尔尼河壁公式等，以及其在排水沟水力计算中的应用。

3.水力参数计算：探讨排水沟中的水力参数，如水流速度、
水面宽度、水深等的计算方法。

这些参数是评估排水能力和选
择合适排水沟尺寸的基础。

4.断面形状的选择：根据排水沟的功能和水文条件，介绍如
何选择合适的排水沟断面形状。

不同的断面形状会对排水能力
产生重要影响。

5.水流分布和水力损失计算：讲解水流在排水沟内的分布情
况和水力损失计算，以确定排水沟的水力特性和性能。

6.垃圾和沉积物管理：提供处理排水沟中的垃圾和沉积物的
方法和建议，以确保排水沟的通畅和维护。

7.实例分析：通过一些实际工程案例，展示如何应用计算方
法和原理，解决排水沟水力计算问题。

通过这本书，你将深入了解排水沟的水力学原理和计算方法，掌握评估和设计排水沟水力性能的技巧。

它将帮助工程师和规
划者有效地解决排水系统的设计和管理问题，并确保排水沟在各种条件下正常运行。

给排水设计计算书一．给水计算按照建筑给水排水设计规范（GB 50015-2003）（2009年版）进行计算 计算公式：1:计算最大用水时卫生器具给水当量平均出流概率：(%)36002.01000•••=T N mK q U g hL式中：U 0 -- 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q L -- 最高用水日的用水定额； m -- 每户用水人数； K h -- 小时变化系数；N g -- 每户设置的卫生器具给水当量数； T -- 用水时数（h ）；0.2 -- 一个卫生器具给水当量的额定流量（L/s ）；2:计算卫生器具给水当量的同时出流概率：(%))1(α110049.0ggc N N U +=式中：U -- 计算管段的卫生器具给水当量同时出流概率（%）；αc -- 对应于不同U 0的系数；N g -- 计算管段的卫生器具给水当量总数；3:计算管段的设计秒流量：g g N U q ••=2.0式中：q g -- 计算管段的设计秒流量（L/s ）；U -- 计算管段的卫生器具给水当量同时出流概率（%）； N g -- 计算管段的卫生器具给水当量总数； 各楼层计算结果如下1. 市政给水系统（1-5层） 各楼层计算结果如下2. 加压给水系统（6-11层）各楼层计算结果如下3. 加压给水系统（12-17层）各层用水点压力计算表二．排水计算采用当量法计算计算原理参照《建筑给水排水设计规范GB50015-2003》（2009年版），采用公共建筑采用当量法基本计算公式max α12.0q N q p p +=式中： q p -计算管段的排水设计秒流量（L/s ） N p -计算管段的卫生器具排水当量总数q max-计算管段上最大一个卫生器具的排水流量（L/s）α-根据建筑物用途而定的系数：1.5计算结果：1.卫生间污水系统：立管伸顶通气管，底层单独排出2.前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 5.70 1.88 1102 3 11.40 2.61 1103 4 17.10 2.74 1104 5 22.80 2.86 1105 6 28.50 2.96 1106 7 34.20 3.05 1107 8 39.90 3.14 1108 9 45.60 3.22 1109 10 51.30 3.29 11010 11 57.00 3.36 11011 12 62.70 3.43 11012 13 68.40 3.49 11013 14 74.10 3.55 11014 15 79.80 3.61 11015 16 85.50 3.66 11016 17 91.20 3.72 110 2.厨房废水系统：立管伸顶通气管，底层单独排出前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1 2 1.00 0.33 1102 3 2.00 0.66 1103 4 3.00 0.99 1104 5 4.00 1.32 1105 6 5.00 1.65 1106 7 6.00 1.98 1107 8 7.00 2.31 1108 9 8.00 2.51 1109 10 9.00 2.54 11010 11 10.00 2.57 11011 12 11.00 2.60 11012 13 12.00 2.62 11013 14 13.00 2.65 11014 15 14.00 2.67 11015 16 15.00 2.70 11016 17 16.00 2.72 1103.阳台废水系统：立管伸顶通气管，底层单独排出前编 号 后编 号 当量 (Ng) 流量 (l/s) 管径 (DN) 充满度 h/D 流速 (m/s) 坡度 (m/m) 1 2 1.50 0.50 75 2 3 3.00 0.81 75 3 4 4.50 0.88 75 4 5 6.00 0.94 757 5 6 7.50 0.99 75 6 7 9.00 1.04 75 7 8 10.50 1.08 75 8 9 12.00 1.12 75 9 10 13.50 1.16 75 10 11 15.00 1.20 75 11 12 16.50 1.23 75 12 13 18.00 1.26 75 13 14 19.50 1.29 75 14 15 21.00 1.32 75 15 16 22.50 1.35 75 161724.001.3875三．消火栓计算消火栓系统计算（新规范）计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出版社） 基本计算公式1、最不利点消火栓流量：q xh BH q =式中：q xh -- 水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值） B -- 水枪水流特性系数H q -- 水枪喷嘴造成一定长度的充实水柱所需水压（mH 2 O ） 2、最不利点消火栓压力：222++=++=Bq q L A H H h H xh xhd d sk q d xh 式中：H xh -- 消火栓栓口的最低水压(0.010MPa) h d --消防水带的水头损失(0.01MPa)h q -- 水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa) A d -- 水带的比阻 L d -- 水带的长度(m)q xh -- 水枪喷嘴射出流量(L/s) B-水枪水流特性系数H sk -- 消火栓栓口水头损失，宜取0.02Mpa 3、次不利点消火栓压力：j f xh xh h h H H +++=层高最次式中：H 层高 -- 消火栓间隔的楼层高(m)H f+j -- 两个消火栓之间的沿程、局部水头损失(m) 4、次不利点消火栓流量：BL A H q d d xh xh 12次次+=（依据规范需要与水枪的额定流量进行比较，取较大值） 5、流速V ：2π4jxh D q v =式中：q xh -- 管段流量L/s D j -- 管道的计算内径（m ） 6、水力坡降：3.1200107.0jd v i =式中：i -- 每米管道的水头损失（mH 20/m ） V -- 管道内水的平均流速（m/s ） D j -- 管道的计算内径（m ） 7、沿程水头损失：L i h ×=沿程式中：L -- 管段长度m8、局部损失（采用当量长度法）：L i h ×=局部(当量)式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)计算参数：水龙带材料：麻织 水龙带长度：25m 水龙带直径：65mm 水枪喷嘴口径：19mm 充实水柱长度：17.5 m入口压力: 90.06 米水柱。

给排水专业计算书一．概述本楼为地上25层，地下两层，属一类高层住宅楼。

一至七层为办公，八层以上为住宅，地下一层，地下二层为车库。

建筑高度87.3m。

二．生活给水系统2.1生活用水水源：生活给水水源为市政自来水，市政自来水压力P≥0.35a。

本建筑生活给水分高中低三个区。

七层及以下部分住宅为低区；八至十六层为中区；十七层及其以上为高区。

低区生活用水利用市政自来水的压力直接供应；中区、高区生活用水分别采用恒压变流量的变频给水设备加压供水。

系统均为下行上给的供水方式。

2.2生活给水用水量表最大日用水量为：Q=115.15（m3/d）总最大小时用水量为：Q h=12.84（m3/h）三．生活排水：各建筑物内的排水以生活排水为主，采用污废合流排放制。

生活排水量按生活给水量的85%计。

消防电梯集水坑设两台WQ65-15-5.5型潜污泵，一用一备，容积不小于最大一台水泵5min的出水量，即：V=（65/60）×5=5.4m3四．室内消火栓系统：4.1系统消防用水量系统采用临时高压制，消防用水量为40L/s，火灾延续时间为2小时。

系统给水设备3号楼内设防。

4.2消防供水压力消火栓选用：65mm口径，19mm水枪，长度25m麻质衬胶水龙带。

1．消火栓口所需水压计算公式：H xh=H q+h d+H k=q xh2/B+A d L d q xh2+H kH xh =Hq+hd+HkH xh -消火栓口的水压Hq-水枪喷嘴处的压力hd-水带的水头损失Hk-消火栓口水头损失Hq= af*Hm/(1-∮*af*Hm)Hd=A d*L d q xh2*10 ;( A d-水带阻力系数；L d－水带长度)消火栓栓口水头损失Hk＝2m H2O∮=0.0097,B=1.577,AZ=0.0043 ，af可根据计算所得Hm进行选择。

故，水枪出水量q xh=5.0L/s ，水枪充实水柱长度为11.4m，计算：Hq= af*Hm/(1-∮*af*Hm)=1.2×11.4/（1－0.0097×1.2×11.4）＝15.7m H2OHd= A d*L d q xh2*10＝0.0043×25×25×10＝26KPa=2.6米水柱Hk＝2m H2O故栓口压力Hxh＝15.7+2.6+2＝20.3米水柱2．消火栓管道进户处的供水压力：P=20.3+87.3-1.9+2+ (200x18.1/1000+90x26.9/1000)x1.2=111.1水柱3．消火栓系统每根立管最小流量15L/s，每支水枪最小流量5L/s，支管采用DN70，立管采用DN100， v=1.72m/s i=0.06 （m/m ）五.湿式自动喷水灭火系统一至七层办公、地下车库内设自喷保护。

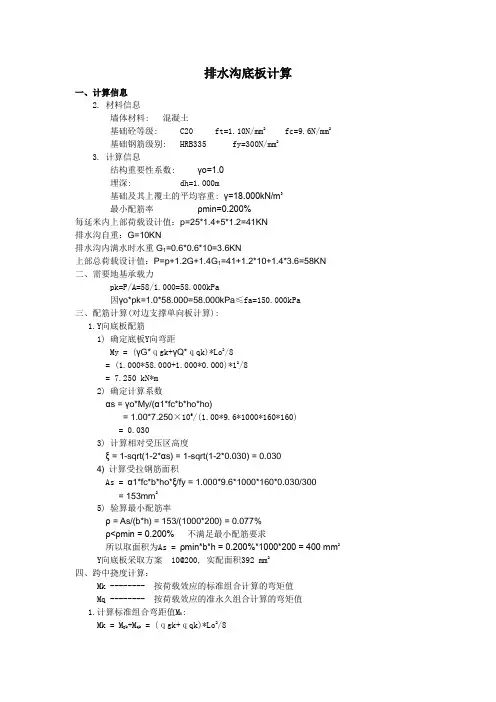

排水沟底板计算一、计算信息2. 材料信息墙体材料: 混凝土基础砼等级: C20 ft=1.10N/mm2fc=9.6N/mm2基础钢筋级别: HRB335 fy=300N/mm23. 计算信息结构重要性系数: γo=1.0埋深: dh=1.000m基础及其上覆土的平均容重: γ=18.000kN/m3最小配筋率ρmin=0.200%每延米内上部荷载设计值：p=25*1.4+5*1.2=41KN排水沟自重：G=10KN排水沟内满水时水重G1=0.6*0.6*10=3.6KN上部总荷载设计值：P=p+1.2G+1.4G1=41+1.2*10+1.4*3.6=58KN 二、需要地基承载力pk=P/A=58/1.000=58.000kPa因γo*pk=1.0*58.000=58.000kPa≤fa=150.000kPa三、配筋计算(对边支撑单向板计算):1.Y向底板配筋1) 确定底板Y向弯距My = (γG*ｑgk+γQ*ｑqk)*Lo2/8= (1.000*58.000+1.000*0.000)*12/8= 7.250 kN*m2) 确定计算系数αs = γo*My/(α1*fc*b*ho*ho)= 1.00*7.250×106/(1.00*9.6*1000*160*160)= 0.0303) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.030) = 0.0304) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*9.6*1000*160*0.030/300 = 153mm25) 验算最小配筋率ρ = As/(b*h) = 153/(1000*200) = 0.077%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*200 = 400 mm2 Y向底板采取方案10@200, 实配面积392 mm2四、跨中挠度计算：Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值M k:Mk = M gk+M qk = (ｑgk+ｑqk)*Lo2/8= 7.250 kN*m2.计算准永久组合弯距值M q:Mq = M gk+ψq*M qk = (ｑgk+ψq*ｑqk)*Lo2/8= (58.000+1.0*0.000)*12/8= 7.250 kN*m3.计算受弯构件的短期刚度 Bs1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*ho*As) 混规(7.1.4-3)= 7.250×106/(0.87*160*402) = 129.561 N/mmσsq = Mq/(0.87*ho*As) 混规(7.1.4-3)= 7.250×106/(0.87*160*402) = 129.561 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = 0.5*b*h = 0.5*1000*200= 100000mm2ρte = As/Ate 混规(7.1.2-4)= 402/100000 = 0.402%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*ftk/(ρte*σsk) 混规(7.1.2-2)= 1.1-0.65*1.54/(0.402%*129.561) = -0.822因为ψ不能小于最小值0.2，所以取ψk = 0.2ψq = 1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*1.54/(0.402%*129.561) = -0.822因为ψ不能小于最小值0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = Es/Ec = 2.0×105/2.55×104 = 7.8435) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf=06) 计算纵向受拉钢筋配筋率ρρ = As/(b*ho)= 402/(1000*160) = 0.251%7) 计算受弯构件的短期刚度 BsBsk = Es*As*ho2/[1.15ψk+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1))= 2.0×105*402*1602/[1.15*-0.822+0.2+6*7.843*0.251%/(1+3.5*0.0)] = 3.754×103 kN*m2Bsq = Es*As*ho2/[1.15ψq+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1))= 2.0×105*402*1602/[1.15*-0.822+0.2+6*7.843*0.251%/(1+3.5*0.0)] = 3.754×103 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ'=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*Bs (混规(7.2.2-1))= 7.250/(7.250*(2.0-1)+7.250)*3.754×103= 1.877×103 kN*m2Bq = Bsq/θ (混规(7.2.2-2))= 1.877×103 kN*m2B = min(Bk,Bq)= min(1877.150,1877.150)= 1877.1505.计算受弯构件挠度f max = 5*(q gk+q qk)*Lo4/(384*B)= 5*(58.000+0.000)*14/(384*1.877×103) = 5*(58.000+0.000)*14/(384*1.877×103) = 0.402mm6.验算挠度挠度限值fo=Lo/200=1000/200=5.000mmfmax=0.402mm≤fo=5.000mm，满足规范要求!。

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工程主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。

三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。

其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。

2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；面积：约4000 m2；最高日用水量：Q d2＝2×4000×2／1000＝16 m3/day最大时用水量：Q h2＝16／4＝4 m3/hr平均时用水量：Q h平2＝4 m3/hr⑶未预见水量：按用水量10～15 %计。

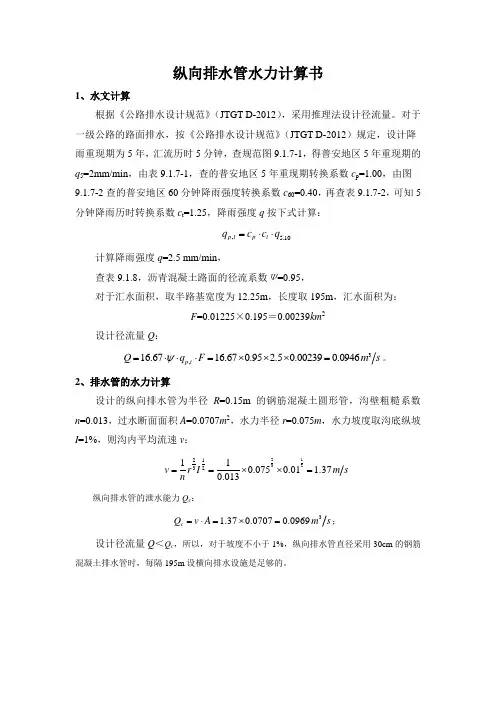

纵向排水管水力计算书1、水文计算根据《公路排水设计规范》（JTGT D-2012），采用推理法设计径流量。

对于一级公路的路面排水，按《公路排水设计规范》（JTGT D-2012）规定，设计降雨重现期为5年，汇流历时5分钟，查规范图9.1.7-1，得普安地区5年重现期的q 5=2mm/min ，由表9.1.7-1，查的普安地区5年重现期转换系数c p =1.00，由图9.1.7-2查的普安地区60分钟降雨强度转换系数c 60=0.40，再查表9.1.7-2，可知5分钟降雨历时转换系数c t =1.25，降雨强度q 按下式计算：,5,10p t p t q c c q =⋅⋅计算降雨强度q =2.5 mm/min ，查表9.1.8，沥青混凝土路面的径流系数Ψ=0.95，对于汇水面积，取半路基宽度为12.25m ，长度取195m ，汇水面积为：F =0.01225×0.195＝0.00239km 2设计径流量Q ：3,16.6716.670.95 2.50.002390.0946p t Q q F m s ψ=⋅⋅⋅=⨯⨯⨯=。

2、排水管的水力计算设计的纵向排水管为半径R =0.15m 的钢筋混凝土圆形管，沟壁粗糙系数n =0.013，过水断面面积A =0.0707m 2，水力半径r =0.075m ，水力坡度取沟底纵坡I =1%，则沟内平均流速v ：21322132110.0750.01 1.370.013v r I m s n ==⨯⨯= 纵向排水管的泄水能力Q c ：31.370.07070.0969c Q v A m =⋅=⨯=；设计径流量Q ＜Q c ，所以，对于坡度不小于1%，纵向排水管直径采用30cm 的钢筋混凝土排水管时，每隔195m 设横向排水设施是足够的。

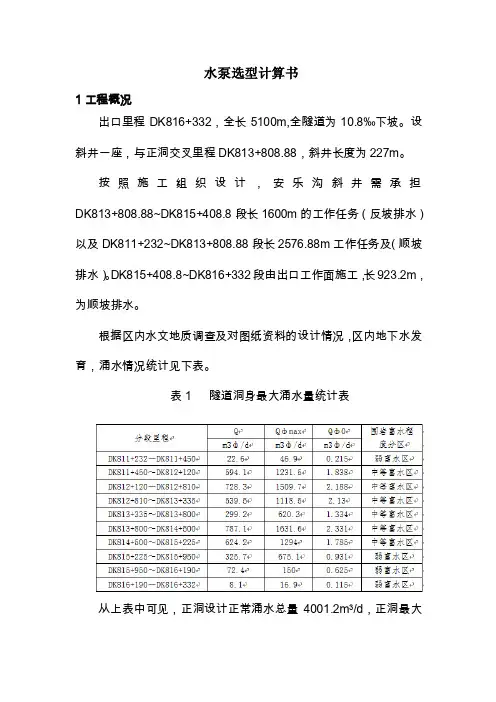

水泵选型计算书1工程概况出口里程DK816+332，全长5100m,全隧道为10.8‰下坡。

设斜井一座，与正洞交叉里程DK813+808.88，斜井长度为227m。

按照施工组织设计，安乐沟斜井需承担DK813+808.88~DK815+408.8段长1600m的工作任务（反坡排水）以及DK811+232~DK813+808.88段长2576.88m工作任务及（顺坡排水）。

DK815+408.8~DK816+332段由出口工作面施工，长923.2m，为顺坡排水。

根据区内水文地质调查及对图纸资料的设计情况，区内地下水发育，涌水情况统计见下表。

表1 隧道洞身最大涌水量统计表从上表中可见，正洞设计正常涌水总量4001.2m3/d，正洞最大涌水量8294.5m3/d，每延米涌水量1.626m3/d。

需从安乐沟斜井排水的设计正常涌水量Q正常=3677.6 m3/d，最大涌水量Q最大=7623.7m3/d。

2方案简述于斜井与交叉口处设置二级泵站，抽排洞内所有地下水，采用2台250WQ400-30-45型污水泵（1台备用），每台抽水能力为流量400m3/h，扬程30m，配用250mm的钢管作为排水管道。

于正洞DK814+608.88处设置一级泵站，抽排斜井正洞大里程方向地下水，泵站采用2台100WQ100-15-7.5型污水泵，抽水能力为流量100m3/h，扬程15m，配用100mm的钢管作为排水管道。

洞内掌子面采用1台80WQ60-13-4型潜水泵，抽水能力为流量60m3/h，扬程10m，配用80mm的UPVC软管作为排水管道。

3水泵选型检算（1）涌水量计算表1得：表2 需斜井排水各段落涌水量表（2）泵站水泵必须的排水能力2024maxQ Q Bm 3/h注：Qmax--洞内最大涌水量 最大涌水时，计算结果如下：表3 最大涌水量时计算结论正常涌水时，计算结果如下：表4 正常涌水量时计算结论（4）泵站水泵扬程估算H=K（H P+H X）m注：H P--排水高度；H X--吸水高度；K--管路损失系数，斜井 ＜20°时，K=1.3～1.35；本次取1.35 表5 扬程检算结论4管路检算 （1）管径：'900'V Q d nπ= m注：Qn--水泵额定流量；'V --经济流速m/s ；取（1.5~2.2）各段落管径计算结论如下表6 各水泵管径计算（2）流速计算2900d Q V nπ=m/s（3）管壁厚计算⎥⎦⎤⎢⎣⎡+----+=C P d P PPp )65.0(230*)65.0(230211σσδ mm 注：d P --标准管内径mm ；P ：水管内部工作阻力P=0.11H sy （测地高度m ） Kg/cm 2；σ：许用应力，焊管σ=6 Kg/mm 2，C=1mm ；计算如下：。

排水工程计算书一、雨水管道水力计算(一)、计算依据1、《室外排水设计规范》（GB50014-2006）；2、《城市道路设计规范》（CJJ37-90）；3、《城市防洪工程设计规范》（GJJ50-92）；4、《给水排水设计手册》；5、《曹溪东片区控制性详细规划》、《东山片区控制性详细规划-调整》及《龙岩市中心城区管线综合规划》进行汇水流域及雨水系统设计；6、雨水汇水流域计算图(附图一)。

(二)、本工程雨水管除收集道路二侧地块的雨水外，主要转输闽大路、莲庄路、莲东南路、东环路以及其它规划支路的雨水或山洪水。

2、防洪设计标准，山洪防洪标准重现期为153、暴雨强度：采用福建省建设厅发布的《城市及部分县城暴雨强度公式》DBJ13-52-2003中的龙岩市暴雨强度公式：q=2399.136(1+0.471LgP)/(t+8.162)0.756(L/s·ha)式中：q------设计暴雨强度(L/s·ha)；P------设计重现期(a)；t-------设计降雨历时(min)。

4、设计降雨历时，按下公式计算：t=t1+mt2 (min)式中：t------降雨历时(min)；t1-----地面集水时间，一般采用5min；m-----折减系数，暗管折减系数m=2，明渠折减系数m=1.2；t2-----管渠内雨水流行时间(min)。

5、设计流量：Q=qψF(L/s)式中：Q------雨水设计流量(L/s)；ψ------径流系数，区内综合径流系数取0.65，公园绿地综合径流系数取0.2，山体取0.15；F------汇水面积(ha)。

6、排山洪管道根据初步设计的批复按公路小流域公式进行计算，公式为给排水设计手册第二版第七册《城镇防洪》公路科学研究所的简化公式：Qp=Φ(h-z)3/2f4/5(m3/s)式中：Qp------雨水设计流量(m3/s)；Φ------地貌系数，取0.15；h------径流深度(mm),取30mm；z------植物和坑洼滞流的拦蓄厚度(mm)，取15mm；f------汇水面积(平方公里)。

排水管道课程设计计算书
设计思路：
1. 确定设计要求和排水管道的类型（如下水道、雨水管道等）。

2. 根据设计要求和现场情况，选择合适的排水管材（如PVC、铸铁、混凝土等）。

3. 确定排水管道的布置和走向，考虑施工条件、管道长度、坡度等因素。

4. 根据排水量和管道长度，确定管道直径和梯度。

5. 根据排水量、管道长度和管材的水力特性，计算出管道的水头损失。

6. 根据设计要求和现场情况，确定管道的支吊架和变形补偿措施。

7. 考虑排水管道的连接方式和防水措施，计算出管道的防水要求。

8. 根据设计要求和现场情况，确定排水管道的密封要求和防腐保护措施。

9. 根据设计要求和现场情况，确定排水口和检查井的数量和位置。

10. 根据设计要求和现场情况，确定排水管道的施工工艺和施
工流程。

计算书的内容包括但不限于以下几个方面：
1. 工程概况：包括工程名称、地点、设计单位、设计依据等。

2. 管道计算：包括管道布置图、管道参数（管道直径、坡度等）、水头损失计算、排水量计算等。

3. 管道支吊架计算：包括支吊架的数量、位置和尺寸计算。

4. 防水计算：包括管道防水要求、防水措施、施工工艺等。

5. 密封和防腐计算：包括管道的密封要求、防腐保护措施等。

6. 排水口和检查井计算：包括排水口和检查井的数量、位置和尺寸计算。

7. 工程经济计算：包括材料、工程量、造价等。

以上仅为一种设计思路和基本内容，具体计算书的编写内容和格式可根据实际需要进行调整和补充。

给排水计算1、给水系统计算：1.1用水量如下表：住宅冷水给水设计秒流量公式采用q g=0.2×U×N g，其中U=1+αc(N g-1)0.49Ng，αc =0.01512。

-1F由市政给水管网直供水，在此不作计算。

1.2加压给水系统1区(1F~8F)：设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.0+21+6+8=40m设备选择:TQG-12/0.40-3-5.5 （两用一备）单泵Q=12m3/h H=40m N=5.5kw 1.3加压给水系统2区(9F~16F)：设计秒流量:q g=0.2×U×N g=24 m3/h单泵流量:Q=24 /2=12 m3/h扬程:H=△Z+Σhi+Σhf+Hf=5.4+45+14=64.4m 设备选择:TQG-12/0.65-3-7.5 （两用一备）单泵Q=12m3/h H=65m N=7.5kw2.消火栓给水系统计算：2.1消防用水量：水池：252吨2.2选用水泵扬程计算：H=H1+H2+H3式中：H—消防水泵扬程。

（mH2O）H1—地下水池最低水位至系统最不利点消火栓高差。

（mH2O）H2—消防栓口所需压力。

（mH2O）H3—水泵至最不利点消火栓管路的水头损失。

（mH2O）计算值为：H=5.4+45+1.1+15+20=86.5m设备选择: XBD20-90-HY （一用一备）Q=20l/s H=90m N=37Kw3、喷淋给水系统计算：3.1以地下一层取160m2为最不利作用面积，计算管网水力计算(局部水头损失按沿程水头损失20%计)3.2选用水泵扬程计算：H=HP+HP j+Hh p+Hb j式中：H—喷淋水泵扬程（mH2O）HP—最不利点喷头所需压力（mH2O）Hp j—最不利点喷头至地下水池最低水位之间的几何高差（mH2O）Hh p—最不利点喷头至水泵吸水管之间管道损失。

公路排水计算书公路排水计算书是在公路工程设计中用于计算、分析和规划排水系统的文档。

该文档通常由工程师和设计师编制，用于确保公路在各种天气条件下都能保持良好的排水，防止积水和洪水，保护公路基础和车辆通行的安全。

下面是一个可能包含的内容列表，以供你参考：1.项目背景：•工程项目的基本信息，包括地理位置、公路等级、长度、交叉路口等。

2.降雨分析：•包括设计频率的降雨量，以及设计考虑的降雨持续时间。

•考虑降雨强度、频率，采用合适的降雨公式。

3.流量计算：•根据降雨特征和流域形状，计算流域产生的径流。

•采用合适的水文计算方法，如合理的单位流域法或水文模型。

4.排水系统设计：•包括道路横断面和纵断面的设计，以确保道路纵坡和横坡满足排水要求。

•考虑排水系统的类型，如雨水口、明沟、暗管等。

5.排水设施：•排水系统的细节设计，包括雨水口、沟渠、排水管道等。

•考虑设施的尺寸、坡度、布置等。

6.水质控制：•考虑雨水中可能存在的污染物，采取相应的水质控制措施。

7.洪水分析：•对可能的洪水情况进行分析，确定可能发生的最大洪水，采取相应的防洪措施。

8.计算表和图表：•提供计算结果的表格和图表，用于清晰地展示排水系统的设计和性能。

9.审查和验收标准：•描述设计应符合的标准、规范和法规，以确保设计的合规性。

10.经济性和可行性分析：•对排水系统设计的经济性和可行性进行分析，包括成本估算、维护要求等。

请注意，具体的内容和格式可能会根据国家、地区和工程的要求而有所不同。

在编制公路排水计算书时，建议与相关的国家和地区标准、规范以及工程设计要求相一致。

雨水管道计算书一、排水体制：雨污分流。

二、计算公式1.雨水计算公式Q = Ψ·q·F (L/s)式中Q——设计流量（L/s）；q——设计暴雨强度（L/s·ha），Ψ——径流系数，采用0.55 ；F——汇水面积（ha）；2.青岛市暴雨强度公式：q = 12440/（t+33.2）=258.1（L/s.ha）式中q——设计暴雨强度(L/s·ha)p——设计重现期（年），取5年；t——地面径流时间，采用t=5-15min，取15min；3.雨水管道过流能力计算（本工程雨水管按满流设计）流速V=1/nR2/3i1/2式中：V—流速（m/s）；R—水力半径（m），R=D/4（D为管道直径）；n—粗糙系数，取0.014。

= A V雨水管道过水能力Q管式中：A—管道断面三、计算内容道路南北两侧对称，现只计算道路北侧。

雨水管道布设起点桩号为K0+060，相当于实际桩号K20+900.1.汇水面积确定汇水单侧按60m宽度计取。

K0+060-K0+165段汇水面积为0.75Ha；（汇水起点桩号为K0+040）K0+165-K0+305段汇水面积为1.59Ha；K0+305-K0+445段汇水面积为2.43Ha；K0+445-K0+580段汇水面积为3.24Ha；K0+580-K0+865段汇水面积为4.95Ha；K0+865-K1+050段汇水面积为6.06Ha；K1+050-K1+180段汇水面积为6.84Ha。

2.管径确定（1）K0+060-K0+165假设管径为DN400，根据公式：Q=126.3*0.75=106.5（L/s）Q管=A V=22.25×D8/3×i1/2=1933×i1/2=115.98（L/s）＞Q=106.5（L/s）当i=0.0036时，Q管管道过水能力满足要求。

（2）K0+165-K0+305假设管径为DN400，根据公式：Q=126.3*1.59=225.78（L/s）Q管=A V=22.25×D8/3×i1/2=1933×i1/2=231.96（L/s）＞Q=225.78（L/s）当i=0.0144时，Q管管道过水能力满足要求。

B7#住宅楼的最高日用水量、排水量的计算。

最高日用水量的计算：Q d=q i N i/1000=300*3.5*（6*11）/1000=69.3(m3/d)平均时用水量的计算：Q cp= Q d * /T i=69.3*/24=2.89(m3/h)最大时用水量的计算：Q cp= Q d *K i/T i=69.3*2.5/24=7.22(m3/h)最高日用水量的计算：Q p=0.9* Q d=0.9*69.3=62.37(m3/d)系统名称:给水-住宅低区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式住宅低区给水系统：所需的压力OH=H1+H2+H3+H4=1.3*(6.92-5)+18.7+4+5=30.196 mH2系统名称:给水-住宅中区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式系统名称:给水-住宅高区部分建筑名称:住宅用水定额:300(L/人.d) 用水人数:3.5(人) 总当量:6.45 变化系数Kh:2.50 Uo 值:2.36 控制流速:DN15-DN20≤1.0m/s DN25-DN40≤1.2m/s DN50-DN70≤1.5m/s DN80-≤1.8m/s管道材质:给水塑料管(UPVC)0.6MPa 末端压力:0.050(MPa) 计算公式:非自闭冲洗阀公式系统名称:污水-住宅部分污水系统一建筑名称:住宅的厨房立管通气: 专用通气管横管类型:无环形通气管α值:1.5 管道材质:排水塑料管系统名称:污水-住宅排出系统二建筑名称:住宅的卫生间立管通气: 专用通气管横管类型:无环形通气管α值:1.5 管道材质:排水塑料管最大的一个卫生洁具的排水流量:2.0(l/s)室内消火栓系统：水源由本小区地下室消防水泵供给，消火栓给水系统均采用下行上给的供水方式。

排水管道课程设计计算书以下是一个排水管道课程设计的计算书范例。

请注意，实际情况可能因设计要求、地理条件、管道材料等因素而有所不同。

以下范例仅供参考，实际计算可能需要根据具体情况进行适当调整。

1. 设计概述本次课程设计旨在为某城市街道设计一套排水系统。

根据给定的街道宽度、降雨强度和污水排放量，我们将计算所需的排水管道直径、长度以及相关水力参数。

2. 设计参数2.1 街道宽度：30米2.2 降雨强度：50毫米/小时2.3 污水排放量：200立方米/小时3. 排水管道设计3.1 管道直径选择：根据污水排放量和降雨强度，我们选择直径为600毫米的排水管道。

3.2 管道长度计算：根据街道长度和直径，计算得出管道长度约为300米。

3.3 水力参数计算：根据Reisner公式，我们可以计算得出排水管道的流量系数K值为0.6。

4. 水力分析4.1 流量计算：根据污水排放量和流量系数，计算得出排水管道的流量为90立方米/秒。

4.2 水力坡降：根据管道长度和流量，计算得出水力坡降为0.0015。

4.3 水力损失：根据水力坡降和流量，计算得出水力损失为1.35米。

5. 系统性能评估5.1 系统效率评估：根据水力损失和流量系数，计算得出系统效率为95%。

5.2 系统可靠性评估：根据设计参数和实际地理条件，评估得出系统可靠性为98%。

6. 结论根据以上计算和分析，我们设计的排水系统能够满足街道排水需求，具有较高的系统效率和可靠性。

然而，实际施工可能需要根据当地地质条件、气候等因素进行适当调整。

此外，后期维护和管理也是保证系统正常运行的重要因素。
