锻件超声波检测作业指导书7.1适用范围：本条适用于碳素钢和低合金钢锻件的超声波检测和缺陷等级评定，不适用于奥氏体粗晶材料的超声检测，也不适用于内外径之比小于80%的环形和筒形锻件的周向横波检测。
7.2检测工艺卡7.2.1检测工艺卡由具有II级UT资质人员编制，工艺卡的编制应与所执行的技术规范及本检测作业指导书相符。
7.2.2检测工艺卡由具有UTIII资质人员或UT检测责任师审核批准。
7.3检测器材：7.3.1仪器选用数字式超声波检测仪或A型脉冲反射式超声波检测仪，其工作频率范围为0.5-10MHz，水平线性误差不大于1%，垂直线性误差不大于5%。
7.3.2探头选用双晶直探头频率为 5 MHz，晶片面积不小于150mm2；单晶直探头，频率为2-5 MHz，圆晶片直径为14-25mm。
7.3.3试块采用纵波单晶直探头时采用JB/T4730-2005规定的CSI 试块；采用纵波双晶探头时采用JB/T4730-2005图8-5规定的CSII标准试块；检测面是曲面时采用CSIII试块。
7.3.4耦合剂：化合浆糊或机油。
7.4检测时机：原则上安排热处理后，槽、孔、台阶加工前进行。
若热处理后锻件形状不适合超声波检测时，也可在热处理前进行，但在热处理后仍应对锻件进行尽可能完全的检测。
7.5检测方法7.5.1执行检测工艺卡的规定7.5.2锻件一般应进行纵波检测，对筒形锻件还应进行横波检测，但扫查部位和验收标准应根据JB/T4730-2005.3附录C的规定。
7.5.3在纵波检测时，原则上应从两面相互垂直的方向进行检测，尽可能的检测带锻件的全体积，但锻件厚度超过400mm 时，应从两端面进行100%的扫查。
7.6检测灵敏度确定7.6.1纵波直探头检测灵敏度的确定当被检部位的厚度大于或等于3倍进场区时，原则上选用底波计算方法确定基准灵敏度，也可以采用试块法确定基准灵敏度。
7.6.2纵波双晶直探头灵敏度确定根据需要选择不同直径的平底孔试块，并依次测试一组不同检测深度的平底孔（至少三个），调节衰减器，使其中最高回波达到满刻度的80%。
超声检测工艺卡一台现场组焊反应器,材质为１６MnＲ,壁厚42mm。
现要求对其主体对接环焊缝进行100%超声波检测(检测技术等级为C级),请按JB/T４730—2005填写下表检测工艺超声波探伤工艺卡超声波探伤工艺卡1、表1为某高压气体贮罐超声波检测工艺卡,请将工艺卡中得空白项填写完毕。
(15分,每空1分)与探头系统进行重新核查？(５分)答:(１)校准后得探头、耦合剂与仪器调节旋钮发生改变时;(2)检测人员怀疑扫描量程或扫查灵敏度有变化时;(3)连续工作4h以上时;(4)工作结束时。
3.根据JＢ/Ｔ4７30—2005标准规定,该工件得纵、环焊缝就是否需要作横向检测,如何进行横向检测?(5分)答:应进行斜平行扫查,并把各线得灵敏度均调高6ｄB.4、如果在该容器超声波检测中发现有裂纹存在,应如何处理？(5分)答:(1)首先应将裂纹打磨至肉眼不可见,必要时可进行表面检测,以确认裂纹消除干净;(2)返修后应采用同样得工艺进行超声检测,以确认就是否产生新得超标缺陷;(3)根据相关规程(《容规》、《检规》)应确定就是否需要进行扩探、注:编制等栏填写资格证书级别或职务,不要写名字。
3.2.2、1探伤仪采用A型脉冲反射式超声波探伤仪,其工作频率范围为0.５MHz~10MHz,仪器至少在荧光屏满刻度得80%范围内呈线性显示。
探伤仪应具有80dＢ以上得连续可调衰减器,步进级每档不大于2dB,其精度为任意相邻12dB误差在±１ｄB以内,最大累计误差不超过１dB、水平线性误差不大于1％,垂直线性误差不大于５%。
其余指标应符合JB/Ｔ10061得规定。
3、2、2。
2 探头3、2、２、２、１晶片面积一般不应大于5０0ｍm2,且任一边长原则上不大于２５mm。
3。
２。
2。
２、2单斜探头声束轴线水平偏离角不应大于2°,主声束垂直方向不应有明显得双峰。
3。
２.2、3 超声探伤仪与探头得系统性能3、２。
2、３.1 在达到所探工件得最大检测声程时,其有效灵敏度余量应不小于10dB。
工艺题：有一环形锻件，规格为：外径φ2000mm，内径φ 1800mm，高度 600mm，材质 16MnR。
入厂验收时要求对其进行超声检测，请按NB/T 47013-2015 标准（Ⅱ级合格），填写下列超声检测工艺卡。
超声检测工艺卡工件名称工件编号/ 规格 mm 材料牌号工检测部位/ 坡口形式/ 件编号检测时机表面状态焊接方法/仪仪器型号耦合剂器及探头型号1：2：器校准试块对比试块材检测标准检测技术等级合格级别检测面技检测比例术扫查覆盖要扫描速度求检测灵敏表面补偿度扫描线调节及说明超声检测标准及工艺灵敏度校准及说明扫查方式及说明缺陷的记录不允许缺陷扫查示意图编制人（资格）年月日UT-Ⅱ审核人（资格）年月日UT-Ⅲ超声检测工艺卡工件名称规格 mm 工检测部位件编号检测时机表面状态仪仪器型号器及探头型号器材校准试块检测标准合格级别技检测比例术要扫描速度求检测灵敏度锻件工件编号/ φ2000×φ 1800× 600材料牌号16MnR/坡口形式/入厂验收机加工焊接方法/HS600 耦合剂机油1：2.5P20Z 2：2.5P14×16K1CS-2、600mm 大平底对比试块60°V 型槽试块NB/T 47013-2015检测技术/等级Ⅱ级检测面外圆面和两端面100%15%探头晶片尺寸≤150mm/s扫查覆盖直探头：外圆面 100/ φ2 平底孔加 6dB。
端面 600/φ 2 平底孔加用试块调节： 4dB 或实6dB。
表面补偿测。
斜探头 : 60° V 型槽试块 DAC曲用大平底调节： 0dB。
线。
扫描线调直探头：外圆面深度1： 1，端面深度 1：6。
节斜探头：深度 1： 2.及说明超声检测标准及工艺灵敏直探头：外圆面，用 CS-2试块作 DAC曲线。
度校端面，将 600mm 无缺陷处大平底回波调至基准波高80%，再增益 47+6dB。
准及斜探头：在 60°V 型槽试块上作 DAC曲线。

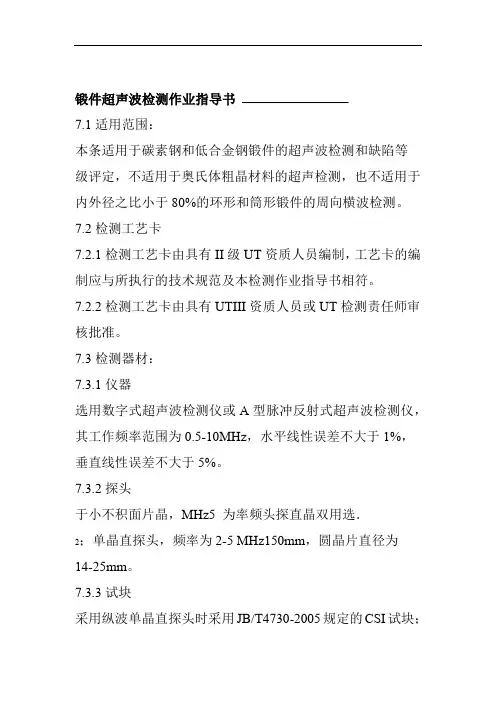

锻件超声波检测作业指导书7.1适用范围：本条适用于碳素钢和低合金钢锻件的超声波检测和缺陷等级评定，不适用于奥氏体粗晶材料的超声检测，也不适用于内外径之比小于80%的环形和筒形锻件的周向横波检测。
7.2检测工艺卡7.2.1检测工艺卡由具有II级UT资质人员编制，工艺卡的编制应与所执行的技术规范及本检测作业指导书相符。
7.2.2检测工艺卡由具有UTIII资质人员或UT检测责任师审核批准。
7.3检测器材：7.3.1仪器选用数字式超声波检测仪或A型脉冲反射式超声波检测仪，其工作频率范围为0.5-10MHz，水平线性误差不大于1%，垂直线性误差不大于5%。
7.3.2探头于小不积面片晶，MHz5 为率频头探直晶双用选．2；单晶直探头，频率为2-5 MHz150mm，圆晶片直径为14-25mm。
7.3.3试块采用纵波单晶直探头时采用JB/T4730-2005规定的CSI试块；采用纵波双晶探头时采用JB/T4730-2005图8-5规定的CSII标准试块；检测面是曲面时采用CSIII试块。
7.3.4耦合剂：化合浆糊或机油。
7.4检测时机：原则上安排热处理后，槽、孔、台阶加工前进行。
若热处理后锻件形状不适合超声波检测时，也可在热处理前进行，但在热处理后仍应对锻件进行尽可能完全的检测。
7.5检测方法7.5.1执行检测工艺卡的规定7.5.2锻件一般应进行纵波检测，对筒形锻件还应进行横波检测，但扫查部位和验收标准应根据JB/T4730-2005.3附录C的规定。
原则上应从两面相互垂直的方向进行检在纵波检测时，7.5.3．测，尽可能的检测带锻件的全体积，但锻件厚度超过400mm 时，应从两端面进行100%的扫查。
7.6检测灵敏度确定7.6.1纵波直探头检测灵敏度的确定当被检部位的厚度大于或等于3倍进场区时，原则上选用底波计算方法确定基准灵敏度，也可以采用试块法确定基准灵敏度。
7.6.2纵波双晶直探头灵敏度确定根据需要选择不同直径的平底孔试块，并依次测试一组不同检测深度的平底孔（至少三个），调节衰减器，使其中最高回波达到满刻度的80%。
2020年超声检测工艺卡精品版超声检测工艺卡工艺卡编号：一台现场组焊反应器，材质为16MnR，壁厚42mm。
现要求对其主体对接环焊缝进行100%超声波检测（检测技术等级为C级），请按JB/T4730-2005填写下表检测工艺超声波探伤工艺卡注：编制等栏填写资格证书级别或职务，不要写名字。
超声波探伤工艺卡四．工艺题（填写工艺卡并回答问题，共30分）1、表1为某高压气体贮罐超声波检测工艺卡，请将工艺卡中的空白项填写完毕。
（15分，每空1分）表1 超声波检测工艺卡2、根据JB/T4730-2005标准规定，超声波检测时，在哪些情况下需要对仪器和探头系统进行重新核查？（5分）答：（1）校准后的探头、耦合剂和仪器调节旋钮发生改变时；（2）检测人员怀疑扫描量程或扫查灵敏度有变化时；（3）连续工作4h以上时；（4）工作结束时。
3．根据JB/T4730-2005标准规定，该工件的纵、环焊缝是否需要作横向检测，如何进行横向检测？（5分）答:应进行斜平行扫查,并把各线的灵敏度均调高6dB.4、如果在该容器超声波检测中发现有裂纹存在，应如何处理？（5分）答：（1）首先应将裂纹打磨至肉眼不可见，必要时可进行表面检测，以确认裂纹消除干净；（2）返修后应采用同样的工艺进行超声检测，以确认是否产生新的超标缺陷；（3）根据相关规程（《容规》、《检规》）应确定是否需要进行扩探。
注：编制等栏填写资格证书级别或职务，不要写名字。
3.2.2.1 探伤仪采用A型脉冲反射式超声波探伤仪，其工作频率范围为0.5MHz～10MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。
探伤仪应具有80dB以上的连续可调衰减器，步进级每档不大于2dB，其精度为任意相邻12dB误差在±1dB以内，最大累计误差不超过1dB。
水平线性误差不大于1%，垂直线性误差不大于5%。
其余指标应符合JB/T10061的规定。
3.2.2.2 探头3.2.2.2.1 晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm。
