现代密封技术试卷 2

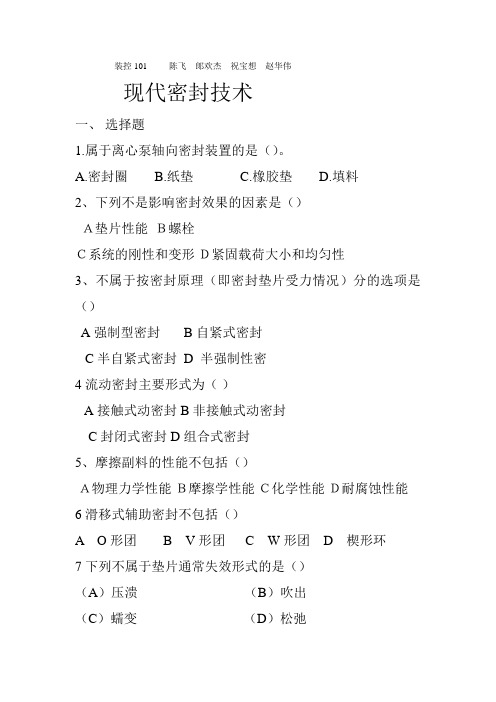

装控101 陈飞郞欢杰祝宝想赵华伟现代密封技术一、选择题1.属于离心泵轴向密封装置的是（）。

A.密封圈B.纸垫C.橡胶垫D.填料2、下列不是影响密封效果的因素是（）Ａ垫片性能Ｂ螺栓Ｃ系统的刚性和变形Ｄ紧固载荷大小和均匀性3、不属于按密封原理（即密封垫片受力情况）分的选项是（）A强制型密封 B自紧式密封C半自紧式密封 D 半强制性密4流动密封主要形式为（）A接触式动密封B非接触式动密封C封闭式密封 D 组合式密封5、摩擦副料的性能不包括（）Ａ物理力学性能Ｂ摩擦学性能Ｃ化学性能Ｄ耐腐蚀性能6滑移式辅助密封不包括（）A O形团B V形团C W形团D 楔形环7下列不属于垫片通常失效形式的是（）（A）压溃（B）吹出（C）蠕变（D）松弛8下列属于不能提高高压密封性能的措施有：（）A.改善密封接触表面B.改进垫片结构C.采用焊接密封元件D.增加预紧螺栓数量9选择垫片的首要条件是（）。

A.耐腐蚀性B.耐高温性C.耐压性D.法兰粗糙度10 机械密封常遇到的腐蚀形态及需考虑的影响因素不包括（）。

A. 全面腐蚀与局部腐蚀B. 低温腐蚀C. 应力腐蚀D. 间隙腐蚀二判断题1、在大多数带有油润滑旋转轴的过程机器中，润滑油并没有压力，或者密封处并没有全浸没于润滑油中。

（）2、动密封在接触区与液压密封相同。

（）3、密封元件的蠕变总是存在的，温度越高，蠕变量越大。

（）4 、封元件的塑性变形量随压紧应力的增大而减小，压缩曲线和回弹曲线均非直线且不重合，具有非线性和非保守性。

（）5机械密封中，轴向窜动量过大时，可重新进行调整。

（）6封性能及泄漏率仅决定于密封面初始儿何形状、流体性质、材料性能、三方面因素。

（）7零逸出是指完全没有一点溢出的密封。

（）8于摩擦引起的磨损是软填料密封中的一个最突出的问题。

（）9、金属O形环密封具有良好的密封性能，耐压、耐温、耐介质性及气密性好等优点。

（）10软填料密封中，填料环数越多，填料厚度越大，密封效果越好。

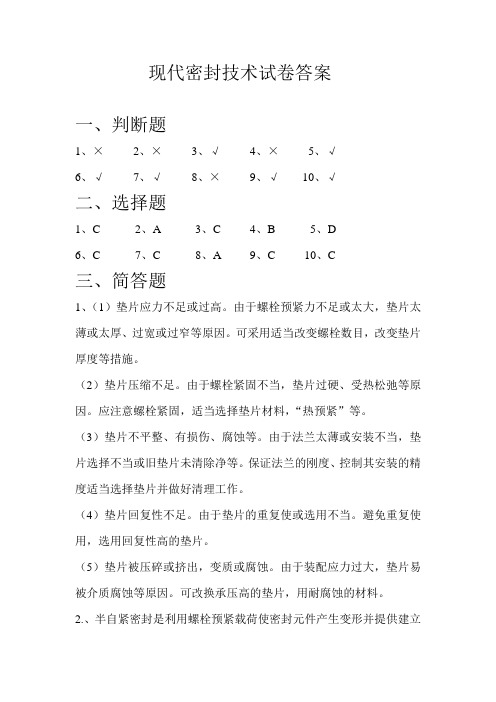

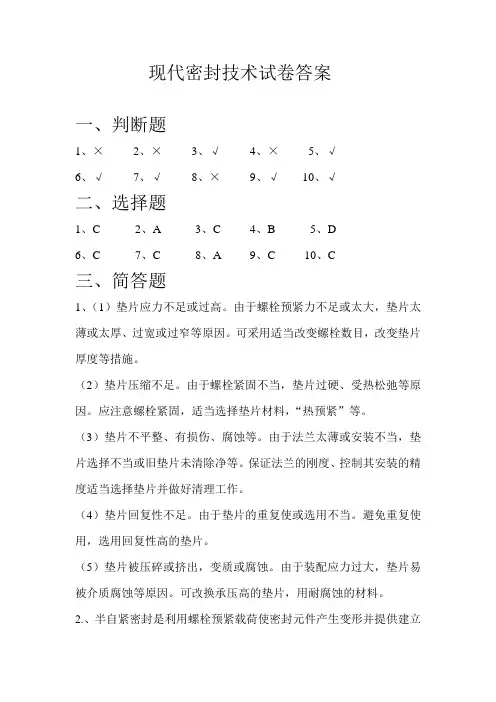

现代密封技术试卷答案一、判断题1、×2、×3、√4、×5、√6、√7、√8、×9、√10、√二、选择题1、C2、A3、C4、B5、D6、C7、C8、A9、C 10、C三、简答题1、（1）垫片应力不足或过高。

由于螺栓预紧力不足或太大，垫片太薄或太厚、过宽或过窄等原因。

可采用适当改变螺栓数目，改变垫片厚度等措施。

（2）垫片压缩不足。

由于螺栓紧固不当，垫片过硬、受热松弛等原因。

应注意螺栓紧固，适当选择垫片材料，“热预紧”等。

（3）垫片不平整、有损伤、腐蚀等。

由于法兰太薄或安装不当，垫片选择不当或旧垫片未清除净等。

保证法兰的刚度、控制其安装的精度适当选择垫片并做好清理工作。

（4）垫片回复性不足。

由于垫片的重复使或选用不当。

避免重复使用，选用回复性高的垫片。

（5）垫片被压碎或挤出，变质或腐蚀。

由于装配应力过大，垫片易被介质腐蚀等原因。

可改换承压高的垫片，用耐腐蚀的材料。

2.、半自紧密封是利用螺栓预紧载荷使密封元件产生变形并提供建立初始密封的比压，当压力升高后，由于密封结构的自紧作用，密封面上的密封比压也随之上升，从而保证链接的密封性能，如双锥环密封、八角垫、椭圆垫。

3、在两个锥面上一般都放有l毫米厚的金属软垫片。

双锥环与顶盖之间有一间隙，托环将双锥环托起。

预紧时，由主螺栓压紧顶盖，使双锥环受压产生径向弹性收缩并使环内侧面贴紧顶盖；金属软垫片产生塑性变形，建立初始密封。

当介质压力上升时，介质进入双锥环与顶盖的环形间隙，使双锥环产生径向扩张，加上双锥环本身的回弹，弥补了因顶盖、螺栓及筒体端部的上升、伸长和扩张、偏转所带来的密封比压下降。

4、（1）设备的种类和运动方式；（2）介质的物理和化学性质；（3）工作湿度和压力；（4）运动速度。

5、（1）必须始终和液体与密封端面入口处保持接触；（2）液体在端面入口处的温度必须低于在该处压力下液体沸点；（3）补偿环必须始终处于自由补偿状态，能进行轴向的自我调节；（4）补偿环和非补偿环必须有可靠的防转措施，防止在扭转载荷的作用下发生相对于轴或壳体的周向滑动或转动；（5）必须具有足够的弹簧力始终维持密封端面的接触。

判断题1、衡量密封性能好坏的主要指标是泄漏率、寿命、转速。

（×）2、O形的密封圈用于旋转密封时，密封能力比用静密封时更大。

（×）3、阻止填料与运动的轴(杆)之间的泄漏或逸散成为填料密封成功的关键。

对4、O型圈产生和存在泄漏的可能性很大。

对5、密封结构采用内流式可提高密封的可靠性。

对6、迷宫密封有泄露量小的优点。

错7、垫片材料的选用与泄露没有关系。

错8、法兰连接与螺纹连接的密封机理相同。

对9、摩擦系数较小的垫片，不宜使用法兰密封面。

对10、自紧式密封可不用大直径螺栓。

对11、双锥环密封属强制型密封。

错12、机械密封是一种旋转轴用的接触式动密封。

（ T ）13、垫片尺寸选择的一般原则是：尽可能选择较窄的垫片。

（ T ）14、在垫片密封中，通常垫片的硬度比法兰材料的硬度高。

（ F ）15、当紧固件损坏造成连接处泄露时，密封能力比用静密封时更大。

（ T ）16、500压缩空气管道开焊，出现大的裂口，如果不许停车，可以用密封胶封堵。

（×）17、影响密封效果的因素，除了垫片本身的性能外，还取决于系统的刚性和变形、组合面的粗糙度和不平行度等，但是不包括紧固载荷的大小和均匀性。

（F）18、强制性密封主要依靠介质的压力对垫片施加载荷。

（F）19、垫片密封原理是材料受压缩后发生的弹性或弹塑性变形能够填塞密封面的变形和表面粗糙度，以堵塞界面泄漏的通道。

（T）20、石棉因其耐热性、耐磨性、耐化学品和强度均较好，价格又低，长久以来一直被作为泵和阀门的填料材料。

（T）21、Y形圈是活塞杆密封常用的一大类密封件，具有密封性能好，摩擦阻力大等特点。

（F）22、对有一定压力、强渗透性气体，应选用凹凸面或榫槽面法兰，宜可选用平面法兰。

（×）23、在高温情况下，尽可能采用回弹性能好的垫片，如带内外环的柔性石墨缠绕垫。

（√）24、金属垫片有金属平垫、波形垫、环形垫、齿形垫、透镜垫、八角垫、双锥环、C形环、中空O形环等。

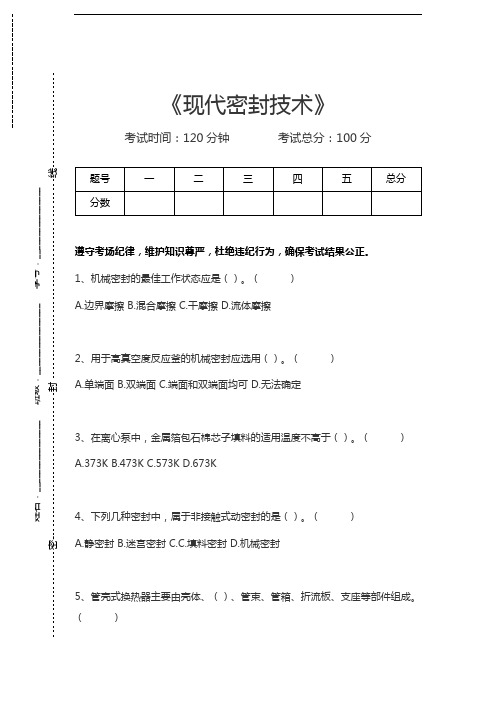

《现代密封技术》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、机械密封的最佳工作状态应是（）。

（ ） A.边界摩擦 B.混合摩擦 C.干摩擦 D.流体摩擦2、用于高真空度反应釜的机械密封应选用（）。

（ ） A.单端面 B.双端面 C.端面和双端面均可 D.无法确定3、在离心泵中，金属箔包石棉芯子填料的适用温度不高于（）。

（ ） A.373K B.473K C.573K D.673K4、下列几种密封中，属于非接触式动密封的是（）。

（ ） A.静密封 B.迷宫密封 C.C.填料密封 D.机械密封5、管壳式换热器主要由壳体、（）、管束、管箱、折流板、支座等部件组成。

（ ）姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------A.管板B.接管C.防冲板D.密封件6、多级离心式鼓风机的密封与机壳的配合为（）配合。

（）A.过渡B.间隙C.过盈D.基孔制7、往复式压缩机密封可实现无油润滑，但（）不能作为密封填料。

（）A.轴承合金B.尼龙C.填充聚四氟乙烯D.金属塑料8、活塞环开口的目的是（）。

（）A.获得弹性B.方便装配C.提高密封性能D.降低加工成本9、良好的软填料密封是“轴承效应”和“迷宫效应”的综合。

（）10、泵填料密封允许有少量的泄露对稳定工作有利。

（）11、衡量密封性能好坏的主要指标是泄漏率、寿命、转速。

（）12、高压设备的法兰连接一般采用非金属垫片。

（）13、机械密封的动、静环摩擦面越宽其密封性能越好。

（）14、机械密封中，轴向窜动量过大时，可重新进行调整。

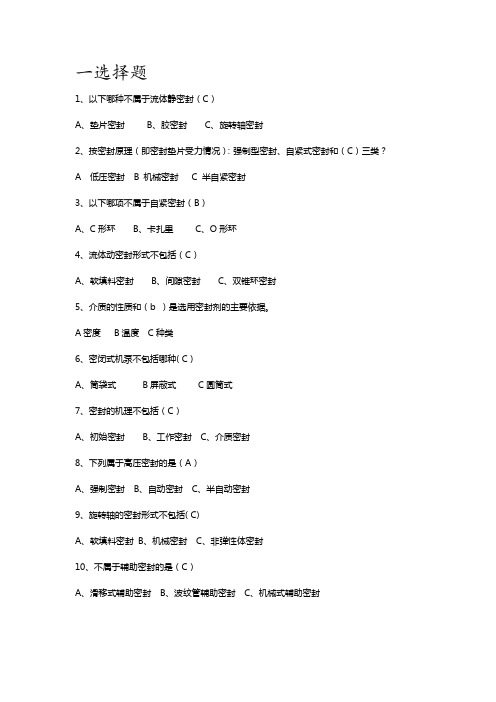

一选择题1、以下哪种不属于流体静密封（C）A、垫片密封B、胶密封C、旋转轴密封2、按密封原理（即密封垫片受力情况）：强制型密封、自紧式密封和（C）三类？A 低压密封B 机械密封C 半自紧密封3、以下哪项不属于自紧密封（B）A、C形环B、卡扎里C、O形环4、流体动密封形式不包括（C）A、软填料密封B、间隙密封C、双锥环密封5、介质的性质和（b ）是选用密封剂的主要依据。

A密度B温度C种类6、密闭式机泵不包括哪种( C )A、筒袋式B屏蔽式C圆筒式7、密封的机理不包括（C）A、初始密封B、工作密封C、介质密封8、下列属于高压密封的是（A）A、强制密封B、自动密封C、半自动密封9、旋转轴的密封形式不包括( C)A、软填料密封B、机械密封C、非弹性体密封10、不属于辅助密封的是（C）A、滑移式辅助密封B、波纹管辅助密封C、机械式辅助密封二判断题1卡扎里密封属于强制密封。

2多级离心式鼓风机的密封与机壳配合为间隙配合。

3摩擦系数较小的垫片，使用法兰密封面更好。

4密封结构采用内流式可提高密封可靠性。

5当kn<0.01时，流体在间隙的流动为黏性流。

6全平面法兰密封面适用于柔软材料垫片或铸铁，搪瓷，塑料等低压场合。

7热膨胀和热滞后引起的垫片应力降低。

8离心式压缩机的密封装置不宜用填料密封。

9高压设备的法兰连接一般采用金属密封。

10由摩擦引起的磨损是填料密封中一个突出问题。

三简答题1.垫片密封的泄露方式有哪些？并分别作简要概述。

2.法兰连接设计一般要考虑什么？3.垫片尺寸选择的一般原则？4.简述伍德密封的优缺点。

5.机械密封设计必须满足那些基本要求？（至少写三条）6.无压旋转轴唇形密封的密封界面特征有哪些？四推导题1推导双锥环密封机理。

（15分）五论述题1 采用图文并茂的方式，阐述软填料密封的基本结构、工作原理、及设计原则，并分析填料与轴和填料函之间的径向应力的分布规律。

一选择题二判断题1—5对对错对对6—10对错对对对三简答题1.a.界面泄露。

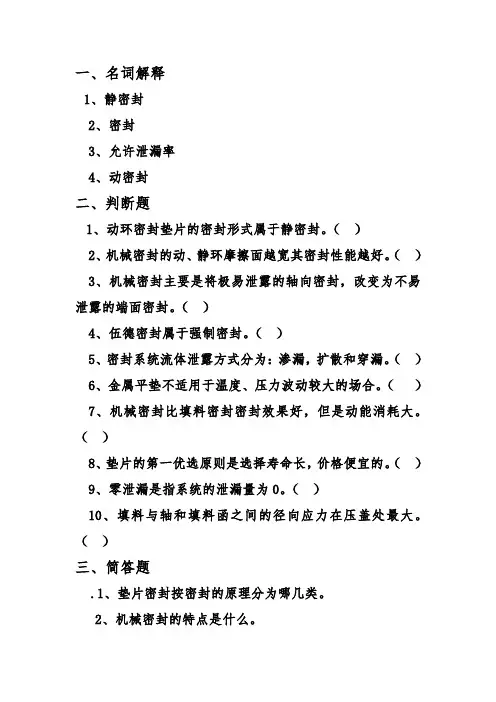

一、名词解释1、静密封2、密封3、允许泄漏率4、动密封二、判断题1、动环密封垫片的密封形式属于静密封。

（）2、机械密封的动、静环摩擦面越宽其密封性能越好。

（）3、机械密封主要是将极易泄露的轴向密封，改变为不易泄露的端面密封。

（）4、伍德密封属于强制密封。

（）5、密封系统流体泄露方式分为：渗漏，扩散和穿漏。

（）6、金属平垫不适用于温度、压力波动较大的场合。

（）7、机械密封比填料密封密封效果好，但是动能消耗大。

（）8、垫片的第一优选原则是选择寿命长，价格便宜的。

（）9、零泄漏是指系统的泄漏量为0。

（）10、填料与轴和填料函之间的径向应力在压盖处最大。

（）三、简答题.1、垫片密封按密封的原理分为哪几类。

2、机械密封的特点是什么。

3、垫片密封件的性能要求。

4、简述伍德密封优缺点。

5、设计、选用高压密封应遵循的原则。

6、简述半自紧式密封的特点。

四、受力分析试分析在软填料密封的安装状态，顶紧压盖螺栓，轴是静止的五、论述题。

高压密封的特点。

答案一、名词解释1、静密封没有相对运动或相对静止的结合面间的密封。

2、密封凡是在设备或机器中起密封作用的机件称为密封件，简称密封。

3、允许泄漏率保证机器设备“没有泄露”应指密封或密封装置能有效地满足设计或生产所允许的泄露率。

4、动密封彼此有相对运动的结合面间的密封。

二、判断题1~5对错对错对6~10对错错错对三、简答题1、垫片密封按密封的原理分为哪几类答：强制型密封、自紧式密封和半自紧式密封三类。

2、机械密封的特点是什么？答：泄漏量可以限制到很少，甚至肉眼看不到；寿命长；运转中不用调整（有弹簧和流体的压力）；耐震性比径向密封好；使用pV值不断提高；机构复杂，拆装不便（零件数较其他类型的多）。

3、垫片密封件的性能要求：答：不泄漏（抗流体穿透性能）；良好的压缩性和回弹性；较低的蠕变和应力松弛率；抗压性；耐温性能良好；广泛的化学适应性；符合环保要求。

4、简述伍德密封优缺点：答：优点：1.全自紧式，压力和温度的波动不会影响密封的可靠性；2.介质产生的轴向力经顶盖传给压垫和四合环，最后均由简体承担，无须主螺桂．拆卸方便：3.由于顶盖密封面是圆弧面，组装时顶盖即使有些偏差，在升压过程中也可自行调整，不至于影响密封效果。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 2225 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 4649 50 51 52 53 54 55 561 2 3 4 5 6 7 8 9 10 11 12 1316 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 3740 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 6164 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80一、单选题离心泵轴封的作用是（ ）。

A．承受叶轮与泵壳接缝处的摩擦 B．减小水利损失 C．防止外界空气侵入或泵内液体外漏 D．防止内漏机械密封的最佳工作状态应是（ ）。

A．边界摩擦 B．混合摩擦 C．干摩擦 D．流体摩擦软填料密封通常用作旋转或往复运动的元件与填料箱之间（ ）的密封。

A. 柱形空间B.环形空间C. 锥形空间D.球形空间对于锥面填料，为保证在运转时润滑油楔入密封圈的润滑面，减轻摩擦，提高密封性能，在锥形环的内圆外端加工成（ ）的油楔角。

A.25° B.15° C.30° D.8°202型机械密封属于（ ）。

A、反应釜用机械密封 B、泵用机械密 C、反应釜和泵均可使用 D、离心式压缩机用用于高真空度反应釜的机械密封应选用（ ）。

A、单端面 B、双端面 C、端面和双端面均可 D、无法确定机械密封动静环接触面积大于（ ）方可使用。

A.75% B.60% C.50% D.80%在下面密封结构中，不能实现“零泄漏”的是（ ）。

A、干气密封 B、密封环 C、离心密封 D、螺旋密封浮环密封安装前，检查浮环端面的对中附件O形环（ ）直径、轴向间隙及销子是否装正。

2013-2014现代密封技术试卷2013~2014 1 现代密封技术学年学期课程考试试题拟题学院(系): 机电工程学院拟题人:校对人: 适用专业: 装控10.1-4(答案写在答题纸上，写在试题纸上无效) 一、判断题(共10小题，20分)1、密封装置的泄露只是或多或少，或轻或重而已。

( )2、用于液压的唇形密封圈，如U形圈、Y形圈、V形圈、L形圈和J形圈等，也可以用于气动往复密封 ( ) 3、金属平垫适用于温度、压力波动较大的场合 ( ) 4、在垫片密封中，界面泄露占泄露总量的80%至90%。

( ) 5、密封元件的基本密封特性是一个综合性指标，它与介质、工况条件、密封元件的结构和) 材料特性等有关。

(6、对有一定压力、强渗透性气体，应选用凹凸面或榫槽面法兰，宜可选用平面法兰。

( ) 7、在高温情况下，尽可能采用回弹性能好的垫片，如带内外环的柔性石墨缠绕垫。

( )8、机械密封的动、静环摩擦面越宽其密封性能越好。

( ) 9、软填料密封中磨损只与填料与轴(或轴套)本身的耐磨性因素有关。

( ) 10、在流体静密封中，以外加载荷产生压紧应力的强制垫片密封使用量最大，主要用于中低压密封和小直径的高压密封，由其外加载荷的连接形式而言，常用的有法兰连接与螺纹连接两种，密封机理相同。

( )二、选择题(共10小题，20分)1、下列不是影响密封效果的因素的是( )A、垫片性能B、螺栓C、系统的刚性和变形D、紧固载荷大小和均匀性2、不属于按密封原理(即密封垫片受力情况)分的选项是( )A强制型密封 B自紧式密封 C半自紧式密封 D半强制性密封3、柔性石墨的特点不包括( )A耐高压 B适用温度范围广 C导电性 D化学稳定性好4、法兰密封在高温条件下塑性( )，回弹能力降低。

A. 增加B. 减少C. 不变D. 减少后再增加5、摩擦副材料的性能不包括( )A物理力学性能 B摩擦学性能 C化学性能 D耐腐蚀性能6、以下垫片泄漏不属于设计引起的泄漏的是( )A法兰或法兰密封面型式选择不当B垫片材料选用不当C法兰、螺栓材料选择不当D螺栓或垫片材料误用，同一法兰下采用不同材质螺栓等7、高温法兰密封防漏设计( )A采用弹性螺栓 B防止垫片挤出 C强制型密封 D焊接密封8、机械密封常遇到的腐蚀形态及需考虑的影响因素不包括( )A.全面腐蚀与局部腐蚀B.低温腐蚀C.应力腐蚀D.间隙腐蚀9、下列非接触型密封中，属于流体动压型的是( )A.间隙密封B.螺旋密封C.浮环密封D.迷宫密封10、介质的性质和( )是选用密封剂的主要依据。
