测试技术考试题及答案一、单项选择题（每题2分，共20分）1. 测试技术中，用于检测软件缺陷的常用方法是（）。
A. 黑盒测试B. 白盒测试C. 灰盒测试D. 回归测试答案：A2. 在软件测试的生命周期中，测试计划阶段的主要任务是（）。
A. 设计测试用例B. 制定测试环境C. 编写测试报告D. 确定测试范围答案：D3. 以下哪个不是软件测试的目的（）。
A. 验证软件的功能B. 发现软件的缺陷C. 评估软件的性能D. 编写软件代码答案：D4. 软件测试中的“回归测试”是指（）。
A. 测试软件的新功能B. 测试软件的旧功能C. 在修改后重新测试软件D. 测试软件的安全性答案：C5. 测试用例设计中，等价类划分法的主要目的是（）。
A. 减少测试用例的数量B. 增加测试用例的数量C. 确保测试覆盖率D. 确保测试的随机性答案：A6. 软件测试中，压力测试主要关注的是（）。
A. 软件的稳定性B. 软件的响应时间C. 软件的并发处理能力D. 软件的资源消耗答案：C7. 以下哪个不是软件测试的类型（）。
A. 功能测试B. 性能测试C. 可用性测试D. 维护测试答案：D8. 在软件测试中，边界值分析法适用于（）。
A. 字符型输入B. 数值型输入C. 图形型输入D. 音频型输入答案：B9. 软件测试中的“冒烟测试”通常发生在（）。
A. 单元测试阶段B. 集成测试阶段C. 系统测试阶段D. 验收测试阶段答案：B10. 软件测试的基本原则之一是（）。
A. 测试可以证明软件存在缺陷B. 测试可以证明软件没有缺陷C. 测试可以证明软件是正确的D. 测试可以证明软件是错误的答案：A二、多项选择题（每题3分，共15分）1. 软件测试过程中可能涉及的文档包括（）。
A. 测试计划B. 测试用例C. 测试报告D. 用户手册答案：A, B, C2. 软件测试中，以下哪些是白盒测试的技术（）。
A. 语句覆盖B. 条件覆盖C. 路径覆盖D. 等价类划分答案：A, B, C3. 软件测试的目的是（）。
现代测试技术试题一、填空题1．时间常数τ是 一 阶传感器动态特性参数，时间常数τ越 小 ，响应越快，响应曲线越接近于输入阶跃曲线。
2．满足测试装置不失真测试的频域条件是幅频特性为一常数和相频特性与频率成线性关系。
3．电荷放大器常用做压电传感器的后续放大电路，该放大器的输出电压与传感器产生的电荷量成正比，与电缆引线所形成的分布电容无关。
4．信号当时间尺度在压缩时，则其频带变 宽 其幅值变 小 。
5．当测量较小应变值时，应选用电阻应变效应工作的应变片，而测量大应变值时，应选用压阻效应工作的应变片，后者应变片阻值的相对变化主要由材料电阻率的相对变化来决定。
6．电感式和电容式传感器常采用差动方式，不仅可提高灵敏度，且能改善或消除非线性。
7. 电涡流传感器是利用 金属 材料的电涡流效应工作，可分为低频 透射 式和高频 反射 式两种，其中前者常用于材料厚度的测量。
8．在调制解调技术中，将控制高频振荡的低频信号称为 调制波 ，载送低频信号的高频振荡信号称为 载波 ，将经过调制过程所得的高频振荡波称为 已调制波 。
9．已知()t t x ωsin 12=，()t δ为单位脉冲函数，则积分()⎰∞+∞-⎪⎭⎫ ⎝⎛-⋅dtt t x ωδ2π= 12 。
10．已知霍尔式转速传感器的测速齿轮的齿数为20，若测得感应电动势的频率为300Hz ，则被测轴的转速为 900r/min 。
11. RC 低通滤波器中的RC 值越大，则其上限截止频率越 小 。
12. 频率混叠是由于 采样频率过低 引起的，泄漏则是由于 信号截断 所引起的。
二、选择题1．离散、周期的时域信号频谱的特点是（ C ）的。
A 非周期、离散B 非周期、连续C 、周期、离散D 周期、连续2．按传感器能量源分类，以下传感器不属于能量控制型的是（ C ）。
A 电阻传感器B 电感传感器C 光电传感器D 电容传感器3．变磁通感应式传感器在测量轴的转速时，其齿盘应采用（ B ）材料制成。
一、选择一、选择1．把连续时间信号进行离散化时产生混迭的主要原因是（ ））a. a.记录时间太长；记录时间太长；记录时间太长；b. b. b.采样时间间隔太宽；采样时间间隔太宽；采样时间间隔太宽；c. c. c.记录时间太短；记录时间太短；记录时间太短；d. d. d. 采样时间间采样时间间隔太窄隔太窄2.2.下述参量的测量属于间接测量法的是（下述参量的测量属于间接测量法的是（下述参量的测量属于间接测量法的是（ ））a.a.用天平测量物体质量；用天平测量物体质量；用天平测量物体质量；b. b. b.用弹簧秤称物体重量；用弹簧秤称物体重量；用弹簧秤称物体重量；c. c. c.声级计测声强级；声级计测声强级；声级计测声强级；d.d.线圈靶测速线圈靶测速3．磁感应测速传感器中的速度线圈之所以用两个线圈串联而成，其作用主要为（ ））a.a.提高传感器的灵敏度及改善线性；提高传感器的灵敏度及改善线性；b. b. 提高传感器的灵敏度及改善频响特性；提高传感器的灵敏度及改善频响特性；c.c.改善传感器的频响特性及补偿永久磁铁在线圈铁心垂直方向上的微小跳动对改善传感器的频响特性及补偿永久磁铁在线圈铁心垂直方向上的微小跳动对感应电动势的影响；感应电动势的影响；d.d.提高传感器的灵敏度及补偿永久磁铁在线圈铁心垂直方向上的微小跳动对感提高传感器的灵敏度及补偿永久磁铁在线圈铁心垂直方向上的微小跳动对感应电动势的影响；应电动势的影响；4.4.表示随机信号中动态分量的统计常数是（表示随机信号中动态分量的统计常数是（表示随机信号中动态分量的统计常数是（ ））a.a.均方值；均方值；均方值；b. b. b.均值；均值；均值；c. c. c.均方差；均方差；均方差；d. d. d.概率密度函数概率密度函数概率密度函数5．半导体应变片是根据（．半导体应变片是根据（ d d d ）原理工作的。
）原理工作的。
）原理工作的。
a.a.电阻应变效应；电阻应变效应；电阻应变效应；b. b. b.压电效应；压电效应；压电效应；c. c. c.热阻效应；热阻效应；热阻效应；d. d. d.压阻效应压阻效应压阻效应6.6.压电式加速度计测量系统的工作频率下限取决于（压电式加速度计测量系统的工作频率下限取决于（压电式加速度计测量系统的工作频率下限取决于（ ））a.a.压电测压传感器的力学系统的频率特性；压电测压传感器的力学系统的频率特性；压电测压传感器的力学系统的频率特性；b. b. b.压电晶体的电路特性；压电晶体的电路特性；压电晶体的电路特性；c.c.测量电路的时间常数；测量电路的时间常数；测量电路的时间常数；d. d. d.放大器的时间常数放大器的时间常数τ7．二阶系统中引入合适的阻尼率的目的是（．二阶系统中引入合适的阻尼率的目的是（ ））a. a.使得系统输出值稳定；使得系统输出值稳定；使得系统输出值稳定；b. b. b.使系统不共振；使系统不共振；使系统不共振；c.c.获得较好的幅频、相频特性；获得较好的幅频、相频特性；获得较好的幅频、相频特性；d. d. d.获得好的灵敏度获得好的灵敏度获得好的灵敏度8．带通滤波器所起的作用是只允许（．带通滤波器所起的作用是只允许（ ）通过。
甘肃农业大学农业电气化与自动化和电气工程及其自动化专业模拟题：现代测试技术试卷（李青）1.为什么要用电测试的手段进行非电量的测试？（1）非电量的物理特性和化学特性千差万别，在测量过程中，测量结构的传输和保存以及显示非常不方便，因而促使人们研究用电量测试手段来进行非电量的测试。
（2）由于电测技术具有测量精度高，反应速度快，数据传输方便，并且能够连续自动记录等优点。
2.一个完整的测试系统所经历的步骤？（1）必须要获得被测量的信息（2 ）根据被测量信息的物理学特性将其转换成容易处理和传输的电量信号（3）将电量信号所表示的信息进行变换或放大（4）用指示仪或记录仪将信息显示或记录下来。
3.现代测量技术的发展趋势？现代测试技术除了进一步提高测试的精度和可靠性外，总的发展趋势是测试系统的小型化，智能化，多功能化以及无接触化。
其特点主要表现在以下几个方面：（1）测试仪器应用范围的扩大（2）新型传感器的研究（3）多功能测试仪器的开发（4）测试系统的智能化。
4.信号的概念：为了达到观测事物某一本质问题的目的，人们采用各种技术手段来表达所需要的信息，以提供人们观测和分析，这种对信息的表达形式称为信号。
5.信号的分类：根据信号的特性，信号可分为连续信号和离散信号两大类；连续信号又可以分为确定性信号和随机信号两大类；确定性信号分为周期信号和非周期信号两大类；随机信号分为平稳随机信号和非平稳随机信号;平稳随机信号分为各态历经随机信号和非各态历经随机信号；离散信号分为周期离散信号和非周期离散信号。
6.时不变线性系统的主要性质：叠加性；比例特性；微分特性；积分特性；频率保持性；7.根据叠加性质，当一个测试系统有N个激励同时作用时，它的响应等于这N个激励单独作用的响应之和，即各个输入所引起的输出是互不影响的。
根据频率保持特性，若巳知系统都是线性的，其输入信号的频率也已知，那么，在所测得输出信号中，只有与激励频率相同的频率才可能是由该激励所引起的响应。
测试技术模拟考试题及答案一、选择题（每题2分，共20分）1. 软件测试的目的是：A. 证明软件是正确的B. 发现软件的缺陷C. 显示软件是无缺陷的D. 避免软件的缺陷答案：B2. 黑盒测试与白盒测试的区别在于：A. 测试人员的知识水平B. 测试的执行时间C. 测试的覆盖范围D. 测试的依据答案：D3. 以下哪个不是软件测试的类型：A. 单元测试B. 集成测试C. 系统测试D. 性能测试答案：D（性能测试是软件测试的一种类型）4. 测试计划的主要作用是：A. 指导测试的执行B. 记录测试的结果C. 评估软件的质量D. 管理测试的资源答案：A5. 缺陷生命周期包括以下哪些阶段：A. 缺陷发现B. 缺陷报告C. 缺陷修复D. 所有以上答案：D6. 测试用例应该具备以下哪个特性：A. 可重复性B. 可读性C. 完整性D. 所有以上答案：D7. 回归测试的目的是：A. 确保软件的修改没有引入新的错误B. 验证软件的功能是否符合需求C. 评估软件的性能D. 检查软件的安全性答案：A8. 以下哪个是自动化测试的优点：A. 减少测试成本B. 提高测试的覆盖率C. 减少测试时间D. 所有以上答案：D9. 压力测试用于评估软件在：A. 正常运行条件下的性能B. 极端运行条件下的性能C. 低资源条件下的性能D. 所有以上答案：B10. 测试结束的标准是：A. 所有测试用例都执行完毕B. 软件发布日期临近C. 缺陷率降低到可接受的水平D. 所有以上答案：C二、简答题（每题10分，共30分）1. 请简述软件测试的重要性。
答案：软件测试是确保软件质量的关键环节。
它可以帮助发现潜在的缺陷和问题，从而避免这些问题在软件发布后对用户造成影响。
测试还可以验证软件是否满足用户的需求和预期，提高用户满意度和软件的市场竞争力。
2. 描述黑盒测试和白盒测试的基本思想。
答案：黑盒测试是基于软件的功能需求，不考虑内部实现，通过输入不同的数据来检查软件的输出是否符合预期。
第3 页
西安交通大学本科生课程考试试题标准答案与评分标准
课程名称：现代检测技术课时：48 考试时间：XXXX年11月28
日
等环节。
2. 置于磁场中的载流导体，当它的电流方向与磁场方向不一致时，载流导体上平行电流和磁场方向上
的两个面之间产生电动势，这种现象称为霍尔效应。
半导体具有高的电阻率和载流子的迁移率3. 当光照射到硅片上时，在光子作用下产生电子-空穴对，自由电子会被势阱收集，电子数主要取决
于光照强度和收集（积分）时间的长短。
曝光时间越长，光生电子数越多，图像就越亮。
4. 测量1mm的位移可以采用电容、电感、光栅、光纤、容栅等多种传感器，任选两种。
5. 探底雷达可以用于建筑结构、道路桥梁、地质勘探、市政管线以及考古刑侦等方面。
雷达对钢筋敏
感程度远大于超声波。
因此雷达图像可较好地反映混凝土内部钢筋的存在和位置，并且还可以根据反射波的强弱显示钢筋的锈蚀情况。
超声波和雷达均可反映混凝土内部的结构缺陷，但对于不密实的混凝土内部区域，超声波以相对低速区可较好地显示出来，但雷达效果往往不明显。
四、计算题
1. （1）3分；（2）3分；（3）2分；
（3）
/30.005/1200.125 i
U U R R mV
=∆=⨯=
2. （3分）；
电压（V）。
共6 页第2 页共6 页第4 页共6 页第6 页“现代检测技术”2007 B卷试题参考答案一. 填空（共25分，每空1分）1. 输入量和输出量随时间迅速变化时，输出与输入之间的关系。
2. 其电阻率ρ发生变化的现象。
3. 系统；随机；粗大4. 光生伏特；内光电5. RGB；HSL6. GPIB总线、VXI总线、PXI总线、PCI/CompactPCI总线、RS232C总线和USB/IEEE-1394总线等。
（填其中4个）7. 常用的温度传感器有_热电阻__、_热电偶_____等。
8. 一阶测量系统的动态特性参数τ称为时间常数，在幅频特性曲线中称1/τ为转折频率或截止角频率；二阶测量系统的动态特性参数ω0称为系统无阻尼固有角频率，ζ称为阻尼比，当0≤ζ＜0.707 时，二阶系统幅频特性曲线存在谐振频率。
9.1 BWθ≈10.hch A cAνλλ><光子能量大于材料逸出功，即或，是波长，是光速。
11. 压力、位移、加速度等12. 位移及与位移相关的厚度、振动等；材料厚度二. 选择题（共10分，每题1分）1. A；2. C；3. A；4. B；5. B；6. B、C；7. C；8. A；9. D；10. A三. 简答题（共35分，每题5分）1. 获取有用的信息，即借助专门的设备、仪器、设计合理的实验方法与必需的信号分析及数据处理，获得与被测对象有关的信息，最后将结果进行显示或输入到其它信息处理装置、控制系统。
2. 为提高自感式传感器的灵敏度，增大传感器的线性工作范围，实际应用中较多的是将两个结构相同的自感线圈组合在一起形成差动式电感传感器。
采用差动式结构，除了可以改善非线性、提高灵敏度，对电源电压、频率的波动及温度变化等外界影响也有补偿作用；作用在衔铁上的电磁力，由于是两个线圈磁通产生的电磁力之差，所以对电磁吸力有一定的补偿作用，从而提高了测量的准确性。
3. 压电式传感器只有在负载阻抗无穷大、内部也无漏电时，受力后产生的电压（电荷）才能长期保存下来，否则电路将以某时间常数按指数规律放电。

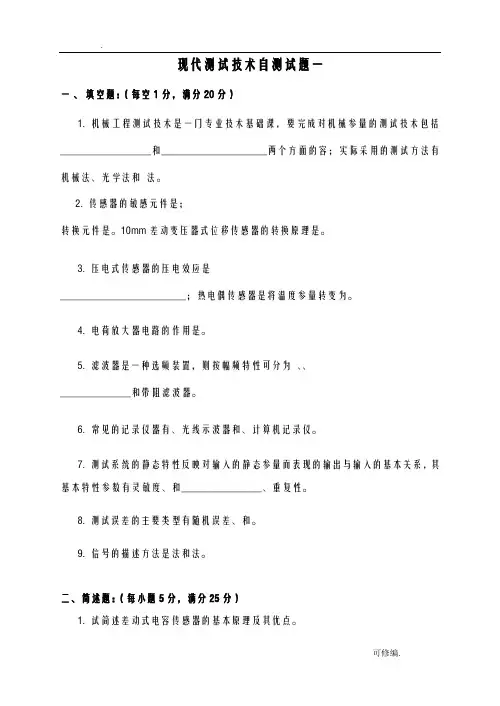

现代测试技术自测试题一一、填空题：（每空1分，满分20分）1. 机械工程测试技术是一门专业技术基础课，要完成对机械参量的测试技术包括__________________和_____________________两个方面的容；实际采用的测试方法有机械法、光学法和法。
2. 传感器的敏感元件是；转换元件是。
10mm差动变压器式位移传感器的转换原理是。
3. 压电式传感器的压电效应是_________________________；热电偶传感器是将温度参量转变为。
4. 电荷放大器电路的作用是。
5. 滤波器是一种选频装置，则按幅频特性可分为、、______________和带阻滤波器。
6. 常见的记录仪器有、光线示波器和、计算机记录仪。
7. 测试系统的静态特性反映对输入的静态参量而表现的输出与输入的基本关系，其基本特性参数有灵敏度、和________________、重复性。
8. 测试误差的主要类型有随机误差、和。
9. 信号的描述方法是法和法。
二、简述题：（每小题5分，满分25分）1. 试简述差动式电容传感器的基本原理及其优点。
2. 试简述测试系统实现不失真测试对一阶、二阶系统的综合要求。
3. 试简述光线示波器的结构组成及工作原理。
4. 试简述电阻应变片测试系统中温度对测试结果的影响及基本的消除方法。
5. 试简述测试系统中常用的消除干扰的硬件方法。
三、（满分8分） 如图1所示差动变压器式传感器测量位移的系统组成框图，试说明其测量的原理；并指出各个单元电路的功能。
图1四、（满分8分）试分析图2所示调频波的解调电路的工作原理、并画出它的鉴频特性 图。
图2差动变压器式传感器 交流放大器 相敏检波器 低通滤波器振荡器显示 仪表五、（满分10分）试分析图3所示一阶系统的幅频特性、相频特性。
图3六、（满分12分）已知某悬臂梁受力如图4所示，试选择电阻应变片的贴片方法及画出接桥电路，并导出Q与电桥输出电压U0的关系式。

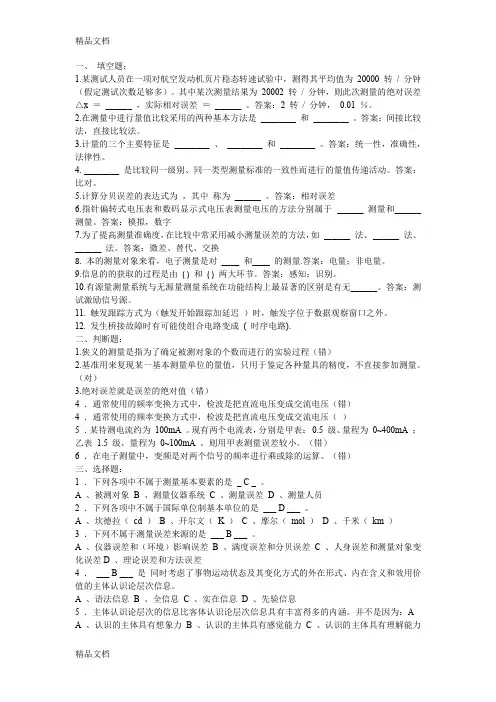

一、填空题：1.某测试人员在一项对航空发动机页片稳态转速试验中，测得其平均值为20000 转/ 分钟（假定测试次数足够多）。
其中某次测量结果为20002 转/ 分钟，则此次测量的绝对误差△x ＝______ ，实际相对误差＝______ 。
答案：2 转/ 分钟，0.01 ％。
2.在测量中进行量值比较采用的两种基本方法是________ 和________ 。
答案：间接比较法，直接比较法。
3.计量的三个主要特征是________ 、________ 和________ 。
答案：统一性，准确性，法律性。
4. ________ 是比较同一级别、同一类型测量标准的一致性而进行的量值传递活动。
答案：比对。
5.计算分贝误差的表达式为，其中称为______ 。
答案：相对误差6.指针偏转式电压表和数码显示式电压表测量电压的方法分别属于______ 测量和______ 测量。
答案：模拟，数字7.为了提高测量准确度，在比较中常采用减小测量误差的方法，如______ 法、______ 法、______ 法。
答案：微差、替代、交换8. 本的测量对象来看，电子测量是对____ 和____ 的测量.答案：电量；非电量。
9.信息的的获取的过程是由( ) 和( ) 两大环节。
答案：感知；识别。
10.有源量测量系统与无源量测量系统在功能结构上最显著的区别是有无______。
答案：测试激励信号源。
11. 触发跟踪方式为（触发开始跟踪加延迟）时，触发字位于数据观察窗口之外。
12. 发生桥接故障时有可能使组合电路变成( 时序电路).二、判断题：1.狭义的测量是指为了确定被测对象的个数而进行的实验过程（错）2.基准用来复现某一基本测量单位的量值，只用于鉴定各种量具的精度，不直接参加测量。
（对）3.绝对误差就是误差的绝对值（错）4 ．通常使用的频率变换方式中，检波是把直流电压变成交流电压（错）4 ．通常使用的频率变换方式中，检波是把直流电压变成交流电压（）5 ．某待测电流约为100mA 。
现代道路交通测试技术 试题A----答案一. 解：由题意频谱函数：x （ω）=dt e t x j ⎰+-∞∞-t )(ω =dt e j ⎰+--2/2/t ττω=2/2/12t/ττωω-+--j ej =()2/2/1ωτωτωj j e e j -- =ω2sin 2ωτ=τ/2/2sin ωτωτ∴频谱函数虚部为0，故相频谱为0； ΘX(0)=τωτωττωωω==→→2/2/sin lim )(lim 0x当ω=τπn （n=1,2,3……）时 X （ω）=0 故幅频谱图如下：二．解：因为信号是周期信号，可以用一个共同周期内的平均值代替整个历程的平均值故：dt t y t x T R TT xy ⎰+=∞→0)()(1lim )(ττ =1T dt t y t x T ⎰-+++000])(sin[)sin(φθτωθω=)cos(2100φωτ-y x三．1．试述瞬态瑞雷面波无损检测基本原理及其相应的测试技术要求。
参考答案：①基本原理：对于均匀的弹性半空间分层介质，其结构表面受到瞬态冲击作用时，将产生瞬态振动。
振动组份中包括纵波、横波和瑞雷波。
在一次冲击产生的波能中，瑞雷波占67%，即从一个振源向一个半无限介质表面辐射的总能量的三分之二形成瑞雷型表面波。
而纵波和横波只占有少量能量；并且在表面，随着波传播距离的增大其衰减比瑞雷面波大得多。
确切地说，纵波和横波引起的位移振幅沿表面随着距离的平方衰减，而瑞雷面波是随着距离的平方根而衰减，因此，在地基表面的瞬态振动中，瑞雷面波的衰减比纵波和横波衰减慢得多，瞬态表面波主要是由瑞雷波组成。
我们通过一系列的关系可以得出，利用瞬态瑞雷面波的传播速度和频率可以确定不同介质的穿透深度。
②技术要求：检测系统设计是否合理、仪表选型与安装是否符合要求，是保证质量检测精度和可靠性的关键，对其各组成部分有相应的技术要求。
1）．激振部分——力锤的选择 它是整套测量系统的前哨，对路面冲击信号的产生和冲击响应信号的正确检取，是系统准确测试的基本保证。

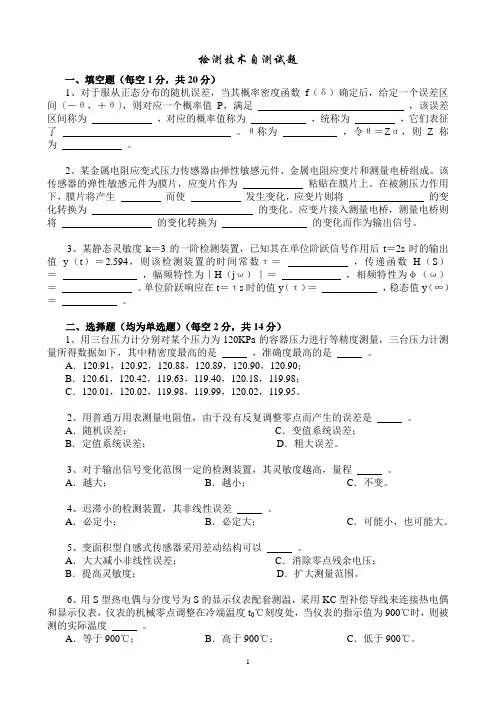

检测技术自测试题一、填空题（每空1分，共20分）1、对于服从正态分布的随机误差，当其概率密度函数f（δ）确定后，给定一个误差区间〔－θ，＋θ〕，则对应一个概率值P，满足，该误差区间称为，对应的概率值称为，统称为，它们表征了。
θ称为，令θ＝Zζ，则Z称为。
2、某金属电阻应变式压力传感器由弹性敏感元件、金属电阻应变片和测量电桥组成。
该传感器的弹性敏感元件为膜片，应变片作为粘贴在膜片上。
在被测压力作用下，膜片将产生而使发生变化，应变片则将的变化转换为的变化。
应变片接入测量电桥，测量电桥则将的变化转换为的变化而作为输出信号。
3、某静态灵敏度k＝3的一阶检测装置，已知其在单位阶跃信号作用后t＝2s时的输出值y（t）＝2.594，则该检测装置的时间常数η＝，传递函数H（S）＝，幅频特性为｜H（jω）｜＝，相频特性为θ（ω）＝。
单位阶跃响应在t＝ηs时的值y（η）＝，稳态值y（∞）＝。
二、选择题（均为单选题）（每空2分，共14分）1、用三台压力计分别对某个压力为120KPa的容器压力进行等精度测量，三台压力计测量所得数据如下，其中精密度最高的是，准确度最高的是。
A．120.91，120.92，120.88，120.89，120.90，120.90；B．120.61，120.42，119.63，119.40，120.18，119.98；C．120.01，120.02，119.98，119.99，120.02，119.95。
2、用普通万用表测量电阻值，由于没有反复调整零点而产生的误差是。
A．随机误差；B．定值系统误差；C．变值系统误差；D．粗大误差。
3、对于输出信号变化范围一定的检测装置，其灵敏度越高，量程。
A．越大；B．越小；C．不变。
4、迟滞小的检测装置，其非线性误差。
A．必定小；B．必定大；C．可能小，也可能大。
5、变面积型自感式传感器采用差动结构可以。
A．大大减小非线性误差；B．提高灵敏度；C．消除零点残余电压；D．扩大测量范围。
现代道路交通测试技术 试题A----答案一. 解：由题意频谱函数：x （ω）=dt e t x j ⎰+-∞∞-t )(ω =dt e j ⎰+--2/2/t ττω=2/2/12t/ττωω-+--j ej =()2/2/1ωτωτωj j ee j -- =ω2sin2ωτ =τ/2/2sin ωτωτ∴频谱函数虚部为0，故相频谱为0； X(0)=τωτωττωωω==→→2/2/sin lim )(lim 0x当ω=τπn （n=1,2,3……）时 X （ω）=0 故幅频谱图如下：二．解：因为信号是周期信号，可以用一个共同周期内的平均值代替整个历程的平均值故：dt t y t x T R TT xy ⎰+=∞→0)()(1lim )(ττ =1T dt t y t x T ⎰-+++000])(sin[)sin(φθτωθω=)cos(2100φωτ-y x三．1．试述瞬态瑞雷面波无损检测基本原理及其相应的测试技术要求。
参考答案：①基本原理：对于均匀的弹性半空间分层介质，其结构表面受到瞬态冲击作用时，将产生瞬态振动。
振动组份中包括纵波、横波和瑞雷波。
在一次冲击产生的波能中，瑞雷波占67%，即从一个振源向一个半无限介质表面辐射的总能量的三分之二形成瑞雷型表面波。
而纵波和横波只占有少量能量；并且在表面，随着波传播距离的增大其衰减比瑞雷面波大得多。
确切地说，纵波和横波引起的位移振幅沿表面随着距离的平方衰减，而瑞雷面波是随着距离的平方根而衰减，因此，在地基表面的瞬态振动中，瑞雷面波的衰减比纵波和横波衰减慢得多，瞬态表面波主要是由瑞雷波组成。
我们通过一系列的关系可以得出，利用瞬态瑞雷面波的传播速度和频率可以确定不同介质的穿透深度。
②技术要求：检测系统设计是否合理、仪表选型与安装是否符合要求，是保证质量检测精度和可靠性的关键，对其各组成部分有相应的技术要求。
1）．激振部分——力锤的选择 它是整套测量系统的前哨，对路面冲击信号的产生和冲击响应信号的正确检取，是系统准确测试的基本保证。
测试技术试题库（一）填空题1、测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来2、传输的。
这些物理量就是，其中目前应用最广泛的是电信号。
3、信号的时域描述，以为独立变量；而信号的频域描述，以为独立变量。
4、周期信号的频谱具有三个特点：，，。
5、非周期信号包括信号和信号。
6、描述随机信号的时域特征参数有、、。
7、对信号的双边谱而言，实频谱（幅频谱）总是对称，虚频谱（相频谱）总是对称。
8、某一阶系统的频率响应函数为H ( j )1 ，输入信号 x(t ) sint，则输出信号2 j 1 2y(t ) 的频率为，幅值 y ，相位。
1.5 41 2和n 的两个环节串联后组成的系统的9、试求传递函数分别为3.5s 0.5 s2 1.4 n s 2 n总灵敏度。
为了获得测试信号的频谱，常用的信号分析方法有、和。
10、当测试系统的输出y( t)与输入x( t)之间的关系为y(t) A0 x(t t 0 ) 时，该系统能实现测试。
此时，系统的频率特性为H ( j ) 。
11、传感器的灵敏度越高，就意味着传感器所感知的越小。
12、一个理想的测试装置，其输入和输出之间应该具有关系为最佳。
13、属于能量控制型的传感器有等，属于能量转换型的传感器有等（每个至少举例两个）。
14、金属电阻应变片与半导体应变片的物理基础的区别在于：前者利用引起的电阻变化，后者利用变化引起的电阻变化。
15、为了提高变极距电容式传感器的灵敏度、线性度及减小外部条件变化对测量精度的影响，实际应用时常常采用工作方式。
16、压电式传感器的测量电路（即前置放大器）有两种形式：放大器和放大器，后接放大器时，可不受连接电缆长度的限制。
17、涡流式传感器的变换原理是利用了金属导体在交流磁场中的效应。
18、磁电式速度计的灵敏度单位是。
19、压电式传感器是利用某些物质的而工作的。
20、电桥的作用是把电感、电阻、电容的变化转化为输出的装置。
现代检测技术试卷及答案一、填空（填在试卷上，共25分，每空1分）1.测量系统的静态特性是。
2.电阻应变效应是指金属导体在外力作用下发生机械变形时，的现象。
3.测量误差按性质分为误差、误差和误差。
4.在光照作用下，物体内电子逸出物体表面，在回路中形成光电流的现象称为效应；在光照作用下，物体导电性能发生改变的现象称为效应。
5.在图像处理中有两种常见的颜色模型，分别是和。
6.现代测试系统基本型结构包括、、数据采集、及输出显示、打印等环节。
7.常用的位移传感器有和。
8.一阶系统的动态参数是，二阶系统的动态参数是和。
9.光栅的位移放大作用可以用栅距W、主光栅和指示光栅夹角θ以及莫尔条纹间距B表示为。
10.在工程应用中，常用检测淹没在随机噪声中的周期信号，用检测两个信号在时移中的相关性。
11.请列举2个超声波传感器可以测量的物理量：。
12.面积变化型电容传感器的优点是输出与输入成关系，但与极板变化型相比，灵敏度较低，适用于测量。
13.为利用电桥的和差特性，提高系统的灵敏度，应使相邻桥臂上电阻应变极性，相对桥臂上电阻应变极性。
二、选择题（共10分，每题1分）1.准周期信号的频谱是（）。
A.离散的B.连续的C.不确定的2.概率密度函数是（）域上来描述随机信号的。
A.时间B.空间C.幅值D.频率3.减小随机误差影响的主要办法是（）。
A.采取恒温B.改换测量仪器C.增加测量次数4.电涡流传感器是利用（）材料的电涡流效应工作的。
A.金属导体B.半导体C.非金属材料5.压电材料按一定方向放置在交变电场中，其几何尺寸将随之发生变化，这称之为（）效应。
A.压电B.压阻C.压磁D.逆压电6.为消除压电传感器联接电缆分布电容变化对输出灵敏度的影响，可采用（）。
A.电压放大器B.电荷放大器C.相敏检波器7.下列传感器中，能量转换型传感器是（）和（）。
A.光电式B.应变片C.电容式D.压电式8.（）材料适合于作霍尔元件。
A.金属B.半导体C.绝缘体9.测量熔化的铁水的温度可以使用（）。
填空题1、示值误差定义为( 绝对误差)与( 测量值)的比值，通常用百分数表示。
2、为保证在测量80V电压时，误差≤±1%，应选用等于或优于( )级的100V量程的电压表。
3、用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为( )。
4、某DVM的最大读数容量为19999，则该表属于( )位表，在0.2V 量程的分辨力为( )µV。
5、用电子电压表测量一个稳定电压，得到下列数列： 90.1，90.2，90.0，90.4，90.6(V) 则：(1)算术平均值=（）V；(2)数列标准偏差=（） V；（3）算术平均值的标准偏差=( )V。
6、图所示电路，R11 = R12 = R2 = R。
求运算关系式：υO = f (υI1，υI2)。
7、在测量数据为正态分布时，如果测量次数足够多，习惯上取作为判别异常数据的界限，这称为莱特准则。
8、相对真误差定义为 ________ 与 ________ 的比值，通常用百分数表示。
9、随机误差的大小，可以用测量值的 ________ 来衡量，其值越小，测量值越集中，测量的 ________ 越高。
10、测量值的数学期望 M( x ) ，就是当测量次数 n 趋近无穷大时，它的各次测量值的_______ 。
11、随机误差的特点有 ___________、____________、___________。
12、将 15.35保留 3 位有效数字后为 __________。
13、将 362.500000000000001 保留 3 位有效数字后为___________。
14、用一只 0.5 级 50V 的电压表测量直流电压，产生的绝对误差≤ __ 伏。
15、设，且各分项的相对误差分别为，则 y 的相对误差 =____ 。
16、调节示波器“水平位移”旋钮，是调节___ _的直流电位。
17、根据测量误差的性质和特点，可将它们分为 ________ 、 ________ 、 ________ 。
测试技术试题及答案一、单项选择题（每题2分，共20分）1. 测试技术中，黑盒测试是基于以下哪项进行的？A. 程序内部逻辑B. 程序内部结构C. 程序功能D. 程序外部表现答案：C2. 以下哪项是单元测试的主要目标？A. 验证程序整体功能B. 验证模块间的接口C. 验证模块内部逻辑D. 验证用户界面答案：C3. 测试用例设计中，等价类划分法的主要目的是：A. 减少测试用例的数量B. 增加测试用例的数量C. 增加程序的复杂性D. 减少程序的复杂性答案：A4. 以下哪种测试方法属于动态测试？A. 代码审查B. 静态分析C. 运行程序D. 代码走查答案：C5. 测试用例的优先级由以下哪个因素决定？A. 测试用例的复杂性B. 测试用例的覆盖范围C. 测试用例的重要性D. 测试用例的执行时间答案：C6. 以下哪项是性能测试的主要目标？A. 验证程序的正确性B. 验证程序的稳定性C. 验证程序的响应时间D. 验证程序的可维护性答案：C7. 测试驱动开发（TDD）的流程中，第一步是：A. 编写测试用例B. 编写代码实现C. 运行测试用例D. 重构代码答案：A8. 以下哪项是自动化测试的优势？A. 减少测试成本B. 减少测试时间C. 增加测试覆盖率D. 所有以上选项答案：D9. 以下哪种类型的测试关注于测试数据的完整性和准确性？A. 功能测试B. 性能测试C. 压力测试D. 边界值测试答案：D10. 以下哪种测试方法用于检测程序中可能存在的安全漏洞？A. 静态测试B. 动态测试C. 渗透测试D. 回归测试答案：C二、多项选择题（每题3分，共15分）1. 以下哪些属于软件测试的类型？A. 功能测试B. 性能测试C. 压力测试D. 安全测试答案：A B C D2. 测试用例设计中，边界值分析法通常用于：A. 确定等价类B. 确定测试数据C. 确定测试路径D. 确定测试用例答案：B D3. 以下哪些是软件测试过程中可能遇到的问题？A. 测试用例不足B. 测试覆盖不全面C. 测试执行不彻底D. 测试结果不准确答案：A B C D4. 以下哪些是软件测试的基本原则？A. 测试显示存在缺陷B. 测试不能证明程序无缺陷C. 穷尽测试是不可能的D. 早期测试答案：A B C D5. 以下哪些是自动化测试工具的特点？A. 可重复执行B. 可自动生成报告C. 可减少人为错误D. 可自动发现缺陷答案：A B C三、判断题（每题1分，共10分）1. 测试可以证明程序是正确的。
现代测试技术自测试题一一、填空题:(每空1分,满分20分)１、机械工程测试技术就是一门专业技术基础课,要完成对机械参量的测试技术包括＿__________＿____＿＿与＿___________＿＿____＿__两个方面的内容;实际采用的测试方法有机械法、光学法与法。
2. 传感器的敏感元件就是;转换元件就是。
1０mm差动变压器式位移传感器的转换原理就是。
3、压电式传感器的压电效应就是____＿＿＿_＿＿__＿__＿_＿______＿;热电偶传感器就是将温度参量转变为。
4、电荷放大器电路的作用就是。
5、滤波器就是一种选频装置,则按幅频特性可分为、、_______＿______与带阻滤波器。
6、常见的记录仪器有、光线示波器与、计算机记录仪。
7、测试系统的静态特性反映对输入的静态参量而表现的输出与输入的基本关系,其基本特性参数有灵敏度、与_＿_____＿_＿___＿_＿、重复性。
8. 测试误差的主要类型有随机误差、与。
9、信号的描述方法就是法与法。
二、简述题:(每小题５分,满分25分)1、试简述差动式电容传感器的基本原理及其优点。
2、试简述测试系统实现不失真测试对一阶、二阶系统的综合要求。
3、试简述光线示波器的结构组成及工作原理。
4、试简述电阻应变片测试系统中温度对测试结果的影响及基本的消除方法。
5. 试简述测试系统中常用的消除干扰的硬件方法。
三、(满分８分) 如图1所示差动变压器式传感器测量位移的系统组成框图,试说明其测量的原理;并指出各个单元电路的功能。
图1四、(满分8分)试分析图2所示调频波的解调电路的工作原理、并画出它的鉴频特性图。
图2五、(满分１0分)试分析图３所示一阶系统的幅频特性、相频特性。
图3六、(满分1２分) 已知某悬臂梁受力如图4所示,试选择电阻应变片的贴片方法及画出接桥电路,并导出Q与电桥输出电压U0的关系式。
差动变压器式传感器交流放大器相敏检波器低通滤波器振荡器显示仪表图4七、(满分１0分)在等精密度测量下对某点的温度进行测量所得到的测量序列为:39.5℃,40．０℃,3９.8℃,3９．6℃,40.1℃,３９.７℃,3９.8℃,40.2℃,3９.９℃,39.7℃,试求出测量结果的表达式(选定置信概率为p=0.9973,查t分布表得ｔ０.9973(9)＝4、０9)八、(满分7分) 试用光电式传感器测量电动机的转速,画出该测试系统的组成结构框图,并说明其测量的原理。
现代测试技术自测试题一参考答案及评分标准一、填空题:(每空1分,满分２０分)错填、漏填均得0分。
1.量测; 试验; 电测。
2.能感受规定的被测量,并输出与被测量成确定关系的其她量的部分; 将敏感元件的输出量转换为适宜于传输与测量的电信号的部分; 差动变压器式。
3.某些晶体或多晶体受到外力作用下,产生电荷累积,当外力消除后,又恢复原来不带电状态。
4.把电荷量转换成电压信号放大,且进行电路阻抗变换。
5.低通滤波器; 高通滤波器; 带通滤波器。
6.笔式记录仪;磁带记录仪。
7.线性度; 迟滞。
8.系统误差; 过失误差。
9.时域描述;频域描述。
二、简述题:(每小题5分,满分25分)1、差动式电容传感器由两个单电容传感器构成,其输出量就是两个单电容传感器的差值输出,该值与被测量成线性关系。
…………………………………………(2分) 优点:灵敏度提高一倍线性度提高一个数量级抑制共模干扰……………………………………………(3分)2、一阶系统:时间常数τ越小,则频带宽,失真小。
……………………(2分)二阶系统:阻尼比ξ取０、6-0.8,且信号频率ω在0 - 0、58ωｎ,则失真小……………………(3分)3、光线示波器的结构组成:光学系统;电磁系统与振动子;时标装置;纸带传动与控制系统。
……………………………………………………………………(2分) 工作原理:动圈式振动子的线圈流过被测信号电流且在静止磁场的作用下,线圈偏摆同时带动小镜片偏转,恒光源产生的光线投射到小镜片上,从而光线偏移,纸带匀速运动,光线在纸带上记录被测信号。
………………………………………………(３分)4、温度的影响主要表现在电阻应变片的温度系数αt与被测试件的线膨胀系数β对电阻应变片产生温度变化电阻值为△Rt = Rｏ×αt×△t + Ｒo×△β×△t ……(2分)常用的消除方法就是单丝自补偿、双丝补偿法、电桥补偿法。
……………(3分)5. 常用的硬件消除方法就是正确接地;采用电源滤波器、浪涌吸收器、交直流稳压器;隔离与屏蔽;加去耦电容;正确配线与布线。
………………………………(5分)三、答:(满分８分)位移参量经过差动变压器式传感器变换后获得AM信号,此信号再经过交流放大器放大后,通过相敏检波器进行解调,后又经过低通滤波器后滤除高频成分后,送到显示仪表显示位移值。
…………………………………………………………(4分) 各个单元电路的功能:差动变压器式传感器:用来检测位移信号,借助与电桥电路将位移信号转换为输出的ＡＭ信号。
交流放大器:将输入的ＡＭ信号进行幅值放大。
相敏检波器:将输入的AM信号进行解调,用来判别位移的大小与方向。
低通滤波器:将相敏检波器解调后的混合信号进行滤波,从而获得位移参量的信号。
显示仪表:用来指示位移的大小值与方向。
振荡器:给测量电桥与相敏检波器提供电源。
………………………… (4分) 四、答:(满分8分)当调频波的频率等于变压器副边回路的谐振频率时,检波二极管D1与D2导通后产生的O U '= OU '',则输出U O = ０ …………………………………………… (2分) 当调频波的频率大于变压器副边回路的谐振频率时,检波二极管D1与D2导通后产生的O U '＞ OU '',则输出U O ＞ 0 ……………………………………………(2分) 当调频波的频率小于变压器副边回路的谐振频率时,检波二极管D1与D2导通后产生的O U '＜ OU '',则输出U O ＜0 …………………………………………… (2分) 鉴频特性图如下图:…………………………………………………… (2分)五、解:H(j ω) = i O U U = cj 11c j 1ω+ω= RC j 11ω+＝2)RC (11ω+∠-ａrctan ωRC …………………………… (4分)幅频特性: )H(j ω＝2)RC (11ω+ ………………………………… (2分)相频特性:φ(ω)= -arct ａn ωRC ………………………………… (2分) 幅频特性与相频特性图见下图:……………… (２分)六、解:1. 使用两个电阻应变片,贴在上表面,距离相距a;……………… (4分)2. 接成半桥电路,两个电阻应变片构成相邻臂如下图所示:……………… (4分)３、EWQa= ε1- ε2 U Ｏ =41K(ε1－ ε2)U = 41ＫEWQa Ｕ ………………………… (４分) 七、解:1、 求平均值:L ＝ 101(３9、5+40.0+３9、8+39、6+40.1+３９、7＋3９、8＋40、２＋39.９+３９.7)＝ ３9.8 ℃ …………………………………………(１分)2. 求残差:υi = l i – Ｌ ,则υ1 = - 0、３、υ2 = 0、２、υ３ = 0、υ4 ＝ - 0.2、υ5 = 0、3、 υ6= - 0、1、υ７ = 0、υ8 ＝ 0、4、υ8 ＝ 0、1、υ10 = -0、１。
……………………… (2分)3、 求标准差的估计值:∧σ = ∑=υ-101i 2i1n 1= 0、２１2 ……………… (2分)４、 判断就是否存在异常数据:根据来伊达法则υｉ < 3∧σ,则不存在异常数据。
该数据中符合上述条件,故不存在异常数据。
……………………………… (2分)5、 求平均值的标准差估计值: ∧σL ＝∧σ/n = ０、067 ……………… (1分)6. 表达测量结果:L O = L ± t p (f) ∧σL= ３9、８± 4.09×0、067＝ 3９、８±０.27 ℃ …………………… (２分)八、解:１、光电式传感器测量电动机的转速的测试系统结构组成框图:…………(4分)2、测量的原理:恒光源发出的光线经光学系统投射到电动机的转轴上,由于在转轴上粘贴一个锡箔纸,转轴每转动一圈光线被反射一次,反射后的光线被光电元件接收,即一个脉冲,此脉冲信号经过交流放大后,再经过整形,送到闸门电路中,时基脉冲电路产生控制闸门开启时间,在闸门开启时间内,计数器记下光电脉冲的个数,然后送到译码显示电路处理,进行显示转速值。
……………………(3分)现代测试技术自测试题二一、单项选择题:(共12小题,每小题２分,共2４分)1、在下列模块中,不属于机械非电量电子测试系统的就是()。
A、传感器Ｂ. 测量电路Ｃ、加速度D、显示装置2、在下列非电参量中,不属于机械类非电参量的就是( )。
A、发酵酶B、弯矩 C.转速D、位移３.若传感器的名称为“1０mm差动变压器式位移传感器”,则可知其测量对象就是( )。
A. 1０mm Ｂ、差动变压器式C、位移D、传感器4.下列传感器中,不属于电阻应变片式传感器一类的就是()。
Ａ、金属丝式B、金属铂式Ｃ、半导体式D、固态压阻式５、下列不属于光生伏特效应的光电传感器就是( )。
A、光敏二极管Ｂ、光电池C、光敏电阻D、光敏三极管6、下列传感器中,不属于热电式传感器一类的就是( )。
A、热电偶Ｂ、热敏电阻Ｃ. 热释电传感器 D. 电涡流传感器７、下列不属于测试干扰源的就是( )。
A、测试人员B、电磁场Ｃ、电源Ｄ、信道８、下列属于隐性记录方式的记录仪器就是()。
A、电子示波器 B.光线示波器C、光盘刻录机D、笔式记录仪9、在无限次重复测量中,会形成异常数据的误差就是()。
A、相对误差B、过失误差Ｃ、随机误差D、系统误差10、下列参数中,不属于随机信号统计特征参数的就是()。
A、均方值B、概率密度函数C、自相关函数 D.线性度11、下列信号不属于调制波的就是( )。
Ａ、AM B、FM C、PＭD、WＭ12、将压电式传感器输出电荷转换成电压信号的电路就是()。
A.电荷放大器B、直流电桥C、交流电桥Ｄ、A／D转换器二、判断题:(共５小题,每小题2分,正确的请在括号内打“√”,错误的打“×”,共10分)1、对于检测位移的值达到米级以上的可以通过电容式传感器来检测。
( )2、电感式传感器可以用来测量温度参量。
()3、直流电桥可以接电容式传感器。
( )4、相敏检波器可以用来解调调频波。
