JS14S时间继电器

DH14S JS14S系列数显时间继电器¢特点l DH14S、JS14S为国内本公司设计的较早数显时间继电器系列之一，国内其它同型号产品均为对应型号仿制l经多次改良，性能稳定可靠l宽延时范围，宽电压范围l具有蜂鸣功能(JS14S)l高性价比l符合的标准:Q/WDH01-2003、GB14048.5- 2001、IEC60947-5-1：1997l延时范围:DH14S0.01秒～99小时99分,由时段开关设定时h 1分 ～ 99小时99分分m 1秒 ～ 99分99秒秒s 0.01秒 ～ 99.99秒JS14S0.1秒～99.9时,由时段开关设定0.1S 0.1秒～99.9秒S 1秒～999秒0.1 m 0.1分～99.9分m 1分～999分0.1h 0.1时～99.9时电 源 AC/DC100～240V（50/60Hz）其它电压可定制 0.3英寸LED数字显示(DH14S)延时误差 ≤0.5%+0.05秒显示0.4英寸LED数字显示（JS14S）触点容量 2.5A AC220V（阻性） 重 量 约0.25Kg触点电寿命 ≥1×105次 安装方式 面板式触点机械寿命 ≥1×107次 开孔尺寸 46×77mm功 耗 ≤4VA 使用环境温度 -5～+40℃最大操作频率 1200次/时 储存温度 -25～+55℃蜂鸣 （JS14S）到达后5声 工作环境湿度 35～85%RH¢电气特点绝缘阻抗 100MΩ（DC500V）耐 压 AC2000V 50/60Hz 1分钟抗 干 扰 IEC61000-4标准,等级3振 动抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟冲 击抗冲击：30G X ,Y, Z各3次误动作：10G X ,Y ,Z各3次DH14S JS14S 系列¢ 工作程序图¢ 外型及开孔尺寸图¢ 接线图DH14S 、JS14SDH14S-H、JS14S-H¢ 使用说明及注意事项1. JS14S时段开关下带横线的为倒计时的相应时段。

继电器类 C-1071适用范围 JS14P 系列时间堆电器适用于交流50Hz.额定控制电源电压至380V 及直流额定控制电源电压至240V的控制电路中的自动控制电路•作为延时元件.按所预賈时间接通或分断电路。

额定控制电源电压延时规格特征代号不标注：指示灯丢示.两组转换：M ：面板式；21-27：多档式.指示灯指示.两组转涣;设计序号时间继电器注：a 本产品部分型号适用于宽范围工作电压.如工作电压在AC/DC24V ~ 48V 養示交直流24V 至48期电压范围内都可以正常工作。

b.订购时JS14P-21-27产品不需标注延时规格。

3主要参数及技术性能技术参数JS14P 系列时间继电器 2型号及含义JS 14P-继电器类工作方式通电延时触点数ar 延时2转换蝕点容％Ue/le： AC-15 220V/0 75A 380V/0 47A： DC-13 220V/0 27A; Ith： 5A 工作蚯AC/DC： 24V-48V、100VJ40V. AC220V. AC380V 50Hz电寿命lx IO4机械寿命lxlO6延时精厦<1%环僥渥废安装方式装實式C-108继电器类C-109延时范围 型号延时范围 JS14P-21 0.1s~9.9s 、1A 99S JS14P-22 0.1s-99s x 10s-990s JS14P-23 ls-99s 、 10s-990s JS14P-24 10s-990s x ]mm~99min JS14P-25 O.】s~99 9s 、1S-999S JS14P-26 1S-999S 、 】0s-9990s JS14P-27 10s~9990s 、lmin-999min JS14P JS14P-M 0.1s~9 9s 、0,ls-99 9s. 1s-99s 、ls-999s 、10s-990s 、O.lmin-9 9min x 0.1min-99 9min x lmin-99min x lmin-999min x 01h-9.9h 、01h-99.9h 、 lh-99h. lh-999h 4接线图 5外形及安装尺寸 JS14P 外形及安装尺寸 JS14P 、JS14P-M 、JS14P-21-27接线图 幵孔尺寸 8x ©4 为板继电器类C-110.S14P-2U27RHK 外形尺寸幵孔尺寸3占“4为4M5U线时的則*苑JS14P-M外形及安装尺寸开孔尺寸。

JS14P-M 系列数字式时间继电器是JS14、JS20等的更新换代产品采用集成电路，数字按键开关预置，它具有体积小、重量轻、精度高、寿
命长、通用性强等优点，适用于交流50Hz，电压380V 及以下和直流220V 以下的自动控制电路中，按预定的时间接通或断开电路。

二、型号定义代号
延时范围代号延时范围1
0.1～9.9S 60.1～99.9S 2
1～99S 71～999S 3
10～990S 810～9990S 4
0.1～9.9min 90.1～99.9min 51～99min 101～999min
1、正常工作条件及安装条件1.1使用环境：海扰高度不超过2000米，周围环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。

1.2垂直或水平安装。

2、污染等级：污染等级3。

三、技术特征
1、电源电压：AC（50Hz）24V、36V、110V、127V、220V、380V；DC：24V、110V、220V（其它电压可定制）；
2、电寿命：≥10×104次；
3、机械寿命：≥100×104次；
4、触点容量：AC220V 3A；DC220V 0.5A
COSφ=1；5、使用类别：AC-15DC-13；
6、重复误差：<1%；
7、复位时间：≤1秒；
8、功耗：≤1.5W w w w .h u a n d o n g .c o m .c n
w w w .h u a n d o n g .c o m .c n。

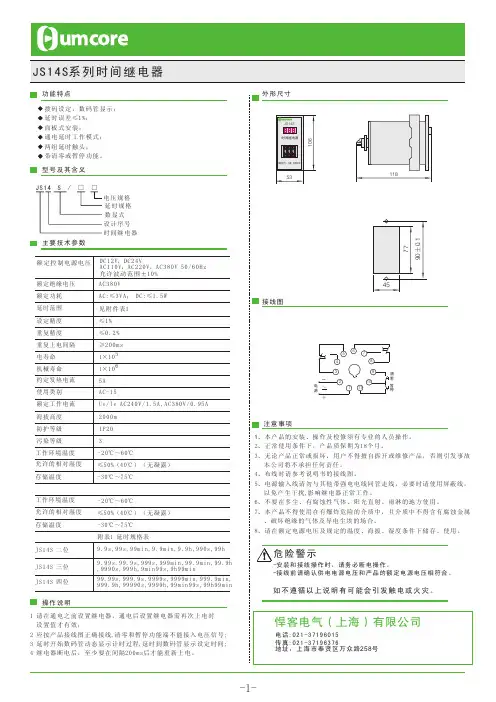

JS14S 系列时间继电器(以下简称继电 器)，适应于交流50/60Hz ，额定控制电源电压380V 以下或直流24V 的控制电路中作时间控制元件，按预置的时间接通或分断电路。

产品符合JB/T10047、GB14048.5、IEC60947-5-1标准的要求。

1 用途及适应范围2 型号及其含义3 主要参数及技术性能3.1 产品型号：JS14S 、JS14S-P(JS14PS)、JS14S-C(JS14C)、JS14S-A(DH14S)；3.2 电源电压:AC:36V 、48V 、110V 、220V 、380V, 50/60Hz; DC24V 。

3.3 电源电压范围：电源电压的85%~110%；额定控制电源电压延时规格特征代号不标注：表示11脚面板式单档延时型，有清零和暂停功能C：表示8脚面板式单档延时型，无清零和暂停功能P：表示8脚装置式单档延时型，无清零和暂停功能A：表示11脚面板式单档延时型，有清零和暂停功能设计序号时间继电器JS 14S -/静放电耐受能力辐射电磁场耐受能力快速瞬变耐受能力浪涌(冲击)耐受能力空气±8×(1±10%)KV试验电场强度10×(1±10%)V/m 对电源线2KV，持续时间1min 开路实验电压2×(1±10%)KV项目严酷等级JS14S-A(DH14S)JS14S-C(JS14C)JS14S-P(JS14PS)产品型号延时范围JS14S3.4 工作方式：通电延时3.5 触点数量：延时2转换3.6 触点容量：250VAC 3A 电阻负载3.7 延时精度：≤1%3.8 复位时间：不大于100ms 53.9 电气寿命：1×1063.10 机械寿命：1×103.11 辅助电路使用类别：AC-15、DC-133.12 功耗：≤3VA3.13 安装方式：面板式3.14 延时范围0.01s~0.99s 、0.01s~99.99s 、0.1s~9.9s 、0.1s~99.9s 0.1s~999.9s 、1s~99s 、1s~999s 、1s~9999s 、0.1min~9.9min 、0.1min~99.9min 、0.1min~999.9min 、1min~99min 、1min~999min 、1min~9999min 、0.1h~999.9h1min~99h99min 、1s~99min99s 、0.01s~99.99s 0.1s~9.9s 、1s~99s 、0.1min~9.9min 、1min~99min3.15抗干扰耐受能力：JS14S 系列时间继电器JS14S 系列时间继电器6 面板说明延时显示窗延时档位开关延时设定拔码开关如:秒灯亮、拔码开关的数字是6000即延时设定时间为6000×0.01=60延时范围指示灯0.01s~99.99s1s~99min99s1min~99h99min7 正常工作条件和安装条件7.1 周围空气温度：上限值不超过+40℃，下限值不低于-5℃，24小时的平均值不超过+35℃。
