1 绪论1.1 机电传动控制的目的和任务机电传动也称电力拖动或电力传动，是指以电动机为原动机驱动生产机械的系统的总称。
其目的是将电能转变成机械能，实现生产机械的起动/停止和速度调节，以满足生产工艺过程的要求，保证生产过程正常进行。
因此，机电传动控制包括用于拖动生产机械的电动机以及电动机控制系统两大部分。
在现代化生产中，生产机械的先进性和电气自动化程度反映了工业生产发展的水平。
现代化机械设备和生产系统已不再是传统的单纯机械系统，而是机电一体化的综合系统。
机电传动控制已成为现代化机械的重要组成部分。
机电传动控制的任务从狭义上讲，是通过控制电动机驱动生产机械，实现产品数量的增加、产品质量的提高、生产成本的降低、工人劳动条件的改善以及能源的合理利用；而从广义上讲，则是使生产机械设备、生产线、车间乃至整个工厂实现自动化。
随着现代化生产的发展，生产机械或生产过程对机电传动控制的要求越来越高。
例如：一些精密机床要求加工精度达百分之几毫米，甚至几微米；为了保证加工精度和粗糙度，重型镗床要求在极低的速度下稳定进给，因此要求系统的调速范围很宽；轧钢车间的可逆式轧机及其辅助机械操作频繁，要求在不到1s 的时间内就能完成正反转切换，因此要求系统能够快速起动、制动和换向；对于电梯等提升机构，要求起停平稳，并能够准确地停止在给定的位置上；对于冷、热连轧机或造纸机，要求各机架或各部分之间保持一定的转速关系，以便协调运转；为了提高效率，要求对由数台或数十台设备组成的自动生产线实行统一控制和管理。
上述这些要求都要依靠机电传动控制来实现。
随着计算机技术、微电子技术、自动控制理论、精密测量技术、电动机和电器制造业及自动化元件的发展，机电传动控制正在不断创新与发展，如直流或交流无级调速控制系统取代了复杂笨重的变速箱系统，简化了生产机械的结构，使生产机械向性能优良、运行可靠、体积小、重量轻、自动化方向发展。
因此，在现代化生产中，机电传动控制具有极其重要的地位。
机电传动控制冯清秀版课后习题答案(1)机电传动控制是机械工程中非常重要的学科，它涉及到机械传动、控制理论、电子技术等方面的知识。
针对这门课，学生们需要不断地进行知识的巩固和练习，因此课后习题无疑是必不可少的。
以下是机电传动控制冯清秀版课后习题的答案，供大家参考。
1. 在一台机床上，用传动皮带传动主动轮带动从动轮，主动轮的直径为50mm，从动轮的直径为150mm，主动轮转速为2000r/min，求从动轮的转速。
答：设主动轮的转速为n1，从动轮的转速为n2，主动轮的半径为r1，从动轮的半径为r2。
根据传动比公式：n1/n2=r2/r1，代入数据可得：n2=n1r1/r2=2000×50/150=666.7r/min。
因此，从动轮的转速为666.7r/min。
2. 一台电动机通过齿轮减速器和链传动装置输出动力，电动机的转速为1500r/min，齿轮减速器的传动比为1:3，链传动装置的传动比为3:4，求输出轮的转速。
答：设输出轮的转速为n，齿轮减速器的半径为r1，链传动装置输出轮的半径为r2。
因为电动机的转速为1500r/min，齿轮减速器的传动比为1:3，所以齿轮减速器的输出轴转速为n1=1500/3=500r/min。
再根据链传动的传动比公式：n1/n2=r2/r1，代入数据可得：n=n1r1/r2×3/4=500×1×3/4=375r/min。
因此，输出轮的转速为375r/min。
3. 一台电动机通过齿轮减速器和带传动装置输出动力，电动机的转速为1000r/min，齿轮减速器的传动比为2:5，带传动装置的传动比为3:4，带轮的直径为200mm，求输出轮的线速度。
答：设带轮的线速度为v，带轮的半径为r，输出轮的半径为R。
电动机的转速为1000r/min，齿轮减速器的传动比为2:5，所以齿轮减速器的输出轴转速为n1=1000×2/5=400r/min。

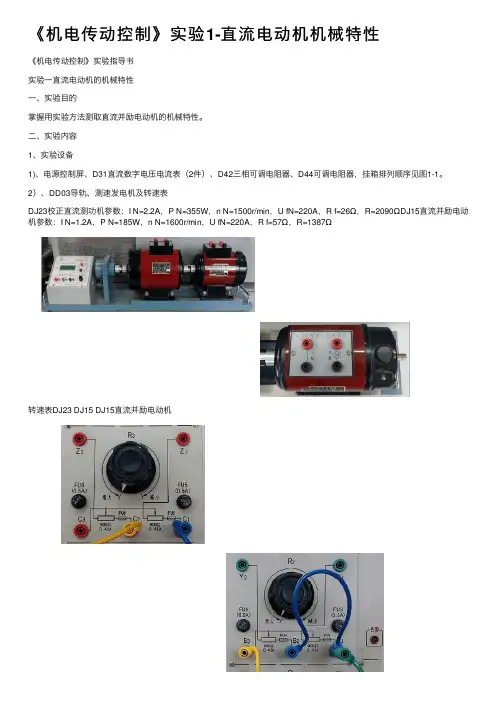

《机电传动控制》实验1-直流电动机机械特性《机电传动控制》实验指导书实验⼀直流电动机的机械特性⼀、实验⽬的掌握⽤实验⽅法测取直流并励电动机的机械特性。
⼆、实验内容1、实验设备1)、电源控制屏、D31直流数字电压电流表（2件）、D42三相可调电阻器、D44可调电阻器，挂箱排列顺序见图1-1。
2）、DD03导轨、测速发电机及转速表DJ23校正直流测功机参数：I N=2.2A，P N=355W，n N=1500r/min，U fN=220A，R f=26Ω，R=2090ΩDJ15直流并励电动机参数：I N=1.2A，P N=185W，n N=1600r/min，U fN=220A，R f=57Ω，R=1387Ω转速表DJ23 DJ15 DJ15直流并励电动机电阻串联接法：旋钮在最⼤值时R=1800Ω电阻并联接法：旋钮在最⼤值时R=450Ω图1-1实验挂件及顺序D 42 D 31 （1） D 31 （2）D 44电源控制屏量程选择1000v量程选择200m A励磁电源电枢电源接线图2、实验步骤1）按上图接线。
图中直流电动机M⽤DJ15，其额定电压U N=220V，额定励磁电流I fN<0.16A。
校正直流测功机MG⽤DJ23，MG按他励发电机连接，在此作为直流电动机M的负载，⽤于测量电动机的转矩和输出功率。
R f1选⽤D44的1800Ω阻值，R f2选⽤D42的900Ω串联900Ω共1800Ω阻值，R1⽤D44的180Ω阻值，R2⽤D42的900Ω串联900Ω再加900Ω并联900Ω共2250Ω阻值。
接好线后，检查M、MG之间是否⽤联轴器直接联接好。
2）将直流并励电动机M的磁场调节电阻R f1调⾄最⼩值，电枢串联起动电阻R1调⾄最⼤值，接通控制屏下边右⽅的电枢电源开关使其启动，其旋转⽅向应符合转速表正向旋转的要求。
3）M启动正常后，将其电枢串联电阻R1调⾄零，调节电枢电源的电压为220V，调节校正直流测功机的励磁电流I f2为校正值（100mA），再调节其负载电阻R2和电动机的磁场调节电阻R f1，使电动机达到额定值：U=U N，I=I N，n=n N，此时M的励磁电流I f即为额定励磁电流I fN。
机电传动控制课后习题答案1第⼆章机电传动系统的动⼒学基础2.2 从运动⽅程式怎样看出系统是处于加速，减速，稳态的和静态的⼯作状态。
T M-T L>0说明系统处于加速，T M-T L<0 说明系统处于减速，T M-T L=0说明系统处于稳态（即静态）的⼯作状态。
2.3 试列出以下⼏种情况下（见题2.3图）系统的运动⽅程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头⽅向表⽰转矩的实际作⽤⽅向）T M TT M=T L T M< T LT M-T L>0说明系统处于加速。
T M-T L<0 说明系统处于减速T M T L T M T LT M> T L T M> T L系统的运动状态是减速系统的运动状态是加速T M T L T T LT M= T L T M= T L系统的运动状态是减速系统的运动状态是匀速2.5为什么低速轴转矩⼤，⾼速轴转矩⼩？因为P= Tω,P不变ω越⼩T越⼤，ω越⼤T 越⼩。
2.6为什么机电传动系统中低速轴的GD2逼⾼速轴的GD2⼤得多?因为P=Tω，T=G?D2/375. P=ωG?D2/375. ,P不变转速越⼩GD2越⼤，转速越⼤GD2越⼩。
2.9 ⼀般⽣产机械按其运动受阻⼒的性质来分可有哪⼏种类型的负载？可分为1恒转矩型机械特性2离⼼式通风机型机械特性3直线型机械特性4恒功率型机械特性,4种类型的负载. 2.11 在题2.11图中，曲线1和2分别为电动机和负载的机械特性，试判断哪些是系统的稳定平衡点？哪些不是？交点是系统的稳定平衡点. 交点是系统的平衡点交点是系统的平衡交点不是系统的平衡点第三章3.1为什么直流电记得转⼦要⽤表⾯有绝缘层的硅钢⽚叠压⽽成？直流电机的转⼦要⽤表⾯有绝缘层的硅钢⽚叠加⽽成是因为要防⽌电涡流对电能的损耗..3.5 ⼀台直流发电机，其部分铭牌数据如下：PN =180kW, UNN =1450r/min,ηN=89.5%，试求：①该发电机的额定电流；②电流保持为额定值⽽电压下降为100V时，原动机的输出功率（设此时η=ηN）PN=UNIN180KW=230*ININ=782.6A该发电机的额定电流为782.6AP= IN 100/ηNP=87.4KW3.6 已知某他励直流电动机的铭牌数据如下：PN =7.5KW, UN=220V, nN =1500r/min, ηN=88.5%, 试求该电机的额定电流和转矩。
《机电传动控制》笔记第一章：绪论1.1 简介《机电传动控制》将机械工程与电气工程相结合，通过研究电机、驱动器以及控制系统来实现对机械设备的有效操作。
本课程旨在培养学生理解并掌握机电一体化系统的设计原理和方法，为将来从事相关领域的科研或工程实践打下坚实的基础。
1.2 机电传动控制系统的基本概念•定义：机电传动控制系统是指利用电气、电子及计算机技术来控制机械设备运动的系统。
•组成要素：o执行机构（如电动机）：负责产生驱动力。
o传感器：用于监测系统的状态信息。
o控制器：根据设定的目标值与实际反馈进行比较，并据此调整执行机构的动作。
o被控对象：即需要被控制的机械设备。
•工作流程：输入信号 → 控制器处理 → 输出信号 → 执行机构响应 → 反馈至控制器形成闭环回路。
1.3 发展历程与趋势自20世纪初以来，随着电力技术的发展，人们开始尝试用电能替代传统的蒸汽动力来进行工业生产。
到了20世纪中后期，随着微处理器技术和自动控制理论的进步，机电传动控制逐渐从简单的手动调节向自动化方向转变。
近年来，智能化、网络化成为该领域的主要发展方向之一。
未来，预计还将进一步融入物联网(IoT)、大数据分析等先进技术，提高整个系统的效率与可靠性。
第二章：电力拖动基础2.1 电机类型及其工作原理•直流电机o结构：由定子（包括主磁极、换向极）、转子（电枢铁心+绕组）、换向器三部分组成。
o工作原理：当电流通过电枢绕组时，在磁场作用下会产生电磁力矩使转子旋转；改变电压大小可以调节转速。
•交流电机o异步电机（感应电机）▪特点：简单耐用、成本低。
▪分类：单相、三相。
▪工作原理：依靠定子产生的旋转磁场切割转子导条，从而在转子内部形成闭合电路产生感应电流，进而产生转矩。
o同步电机▪特点：适用于高精度场合。
▪工作方式：转子转速严格等于电网频率与极对数之比，可通过改变励磁电流来调整输出功率因数。
2.2 电动机的选择原则选择合适的电动机对于确保整个系统的性能至关重要。
教案机电传动控制第一章：机电传动控制概述1.1 机电传动控制的概念1.2 机电传动控制系统的组成1.3 机电传动控制的特点与应用第二章：机电传动控制的基本原理2.1 机电传动控制的基本原理介绍2.2 机电传动控制系统的建模方法2.3 机电传动控制系统的稳定性分析第三章：机电传动控制器的设计3.1 机电传动控制器的设计方法3.2 PID控制器的设计与应用3.3 模糊控制器的设计与应用第四章：机电传动控制系统的仿真与实验4.1 机电传动控制系统的仿真方法4.2 机电传动控制系统的实验方法4.3 机电传动控制系统仿真与实验的结果分析第五章：机电传动控制系统的优化与故障诊断5.1 机电传动控制系统的优化方法5.2 机电传动控制系统的故障诊断方法5.3 机电传动控制系统的优化与故障诊断的应用实例第六章：电动机控制系统6.1 电动机的基本原理与特性6.2 直流电动机控制系统6.3 交流电动机控制系统第七章：步进电机控制系统7.1 步进电机的工作原理与特性7.2 步进电机控制系统的设计方法7.3 步进电机在实际应用中的案例分析第八章：伺服电机控制系统8.1 伺服电机的工作原理与特性8.2 伺服电机控制系统的设计方法8.3 伺服电机在实际应用中的案例分析第九章：机电传动控制系统的保护与安全9.1 机电传动控制系统的保护措施9.2 机电传动控制系统的安全操作规程9.3 机电传动控制系统保护与安全的实际应用案例第十章：现代机电传动控制技术的发展趋势10.1 智能控制技术在机电传动控制中的应用10.2 网络化控制技术在机电传动控制中的应用10.3 绿色控制技术在机电传动控制中的应用第十一章：传感器在机电传动控制中的应用11.1 传感器的基本原理与类型11.2 常用传感器的特性与应用11.3 传感器在机电传动控制系统中的集成与优化第十二章：机电传动控制系统的节能与环保12.1 节能控制技术在机电传动控制中的应用12.2 环保控制技术在机电传动控制中的应用12.3 节能与环保在机电传动控制系统中的重要性第十三章：机电传动控制系统的可靠性与维护13.1 机电传动控制系统的可靠性分析13.2 机电传动控制系统的维护方法与策略13.3 提高机电传动控制系统可靠性与维护的实际案例第十四章：机电传动控制系统的实际应用案例分析14.1 机床控制系统中的应用案例14.2 自动化生产线中的应用案例14.3 控制系统中的应用案例第十五章：综合训练与实践15.1 机电传动控制系统的设计与实现15.2 机电传动控制系统的仿真与实验15.3 机电传动控制系统的实际操作与调试重点和难点解析本文主要介绍了机电传动控制的相关知识，包括概述、基本原理、控制器设计、系统仿真与实验、优化与故障诊断、电动机控制系统、步进电机控制系统、伺服电机控制系统、保护与安全、现代机电传动控制技术的发展趋势、传感器在机电传动控制中的应用、节能与环保、可靠性与维护、实际应用案例分析以及综合训练与实践。
机电传动控制基础复习题1. 机电传动系统的主要组成部分。
机电传动系统由电动机、电气控制电路以及电动机 2.电动机自动控制方式大致可分为哪三种？断续控制、连续控制和数字控制三种。
3. 三相异步电动机的定子绕组的连接方式有哪两种？星形联接和三角形连接。
4. 三相异步电动机的转速的计算公式？和运动部件相互联系的传动机构三大部分构成。
())s (pf s n n -=-=160110 5. 三相异步电动机的起动电流I st 为额定电流I N 的4~7倍。
6. 请画出三相异步电动机的机械特性曲线，并在图中指出反映电动机工作的特殊运行点。
见教材第7页，图1.9 三相异步电动机的固有特性。
7. 三相异步电动机起动方法有哪几种？直接起动、降压起动以及绕线型电动机转子串电阻起动。
8. 三相异步电动机的制动方法有哪几种？能耗制动，反接制动和回馈制动。
9. 常用的低压电器由哪几种？答：1) 执行电器，如电磁铁、接触器。
2)检测电器，如按钮开关、行程开关、电流及电压继电器、速度继电器等；3) 控制电器，如中间继电器、时间继电器；4) 保护电器，如热继电器、熔断器、低压断路器(自动空气开关)。
10. 电气设备图纸有哪三类？电气控制原理图、电气设备位置图和电气设备接线图。
11．电气原理图的绘制原则？12．常见基本控制电路的工作原理和工作过程？（正反转控制电路/起动控制电路/制动控制电路）——本题以正反转为例说明答：正反转控制原理：使用两个接触器使通入电动机的三相电源中的任意两相交换。
动作过程：正转-停止-反转按下正转按钮SB2，接触器KM1的线圈得电自锁，电动机正转。
按下停止按钮SB1，接触器KM1的线圈失电，电动机停转。
按下反转按钮SB3，接触器KM2的线圈得电自锁，电动机反转。
13. 异步电动机反接制动的原理？改变异步电动机定子中三相电源的相序，使定子产生反向旋转磁场作用于转子，从而产生强力制动力矩。
14. 异步电动机能耗制动的方法及原理？能耗制动方法:切断电机主电源后，立即在电动机定子绕组中通入恒定直流。
能耗制动原理:恒定直流产生恒定磁场，转子切割恒定磁场产生感应电流再与恒定磁场作用产生制动转矩，迅速消耗电动机的转动动能，实现制动。
15. 双速电动机调速原理？改变极对数p。
16.指出下图中的点动和长动按钮？17. 互锁的概念及实现方法？互锁实际上是一种联锁关系，但它强调触点之间的互锁关系(即：要求两个动作互相排斥时使用) 。
最典型的互锁是电动机正、反转之间的互锁。
实现方法是：将己方的常闭触点串入对方的线圈之前。
18．常见的电气保护环节有哪些？热继电器起什么保护作用？答：常见的电气保护环节有：短路保护、过载保护、零压与欠压保护、过流保护。
热继电器起过载保护的作用。
19. 变速时的瞬时电动控制的作用是什么？保证变速后，齿轮的良好接触。
27. 无级调速静态技术指标主要有哪两项？答：主要有静差率和调速范围两项28. 静差度的定义？电动机在某一机械特性曲线所示状态下运行时，额定负载下所产生的转速降落△n N与理想空载转速n0。
之比，称为静差率，用s表示，即s=△n N/n0。
30. 他励直流电动机的调速方法？答：1）改变电枢电压调速(调压调速)－额定转速n N以下的调速；2）改变主磁通调速(调磁调速) －额定转速n N以上的调速。
31. 说明晶闸管整流和二极管整流的区别？晶闸管整流可以调整输出直流电压大小，二级管整流不能调整。
32. 说明下图所示的转速负反馈调速系统的工作原理？(还应了解具有电流截至负反馈的调速系统的工作原理)答：转速负反馈调速系统保持电动机转速基本恒定的调整过程：负载(M L)↑→n↓→U F↓→△U↑→U K↑→α↓ →E dα↑→n↑同理：负载(M L) ↓→n↑→u F↑→△U↓→U K↓→α↑ →E dα↓→n↓33. 变频调速的主要优点？3) 动、静态特性都能做到与直流调速系统不相上下。
4) 变频调速装置价格高于直流调速装置，但直流电动机的换向器和电刷的故障率较高。
34．变频调速的基本控制方式？答：1) 基频(额定频率f N)以下调速－恒转矩调速；2)基频(额定频率f N)以上调速－恒功率调速。
35．变频器的作用及种类？答：变频器作用：将恒压恒频的交流电源，变成频率、电压可调的交流电。
变频器分类：交－直－交变频器(间接变频器)和交－交变频器(直接变频器)。
36、答：正常工作时，电动机定子电流I较小，电阻R上的压降为U R=IR，U R小于比较电压U B，二极管VD截止，电流反馈信号不起作用，此时为速度负反馈系统；电动机的闭环调速系统在起动和堵转时电流I过大，使I大于截至电流I j，即使U R>U B，二极管导通，电流反馈信号加到了放大器输入端，此时，电流截至负反馈环节起作用，且反馈到放大器输入端的电压极性与给定电压输入到放大器输入点的电压极性相反，所以随着电流负反馈作用的增强，放大器输入电压迅速减小，整流器输出电压也迅速减小，电动机转速迅速下降，直到电动机堵37、答：反接制动控制原理：改变异步电动机定子中三相电源的相序，使定子产生反向旋转磁场作用于转子，从而产生强力制动力矩。
工作过程：合上电源开关QS，按下起动SB2，接触器KM1线圈获电吸合，KM1主触点吸合电动机起动运转，当电动机转速升高到一定数值时，速度继电器KS的动合触点闭合，为反接制动做准备。
停车时，按停止按钮SB1，接触器KM1线圈断电释放，而接触器KM2线圈获电吸合，KM2主触点闭合，串入电阻R进行反接制动，电动机定子绕组产生一个反向电磁转矩(即制动转矩)，迫使电动机转速迅速下降，当转速降至100r/min一下时，速度继电器KS的动合触点断开，接触器KM2线圈断电释放，电动机断电，制动结束。
38、PLC的基本结构和工作方式。
39、PLC的PLC编程的基本指令的含义以及助记符的表示。
40、多点控制线路。
其中，启动按钮为SB3或SB4;停止按钮为SB1或SB2。
41、如下图所示的控制线路。
问：(1) 控制线路的作用？(2分)(2) 先按起动按钮SB2，再按停止按钮SB1时，写出控制线路的工作过程？5分)(3) 此控制线路能否实现手动调整？为什么？(3分)答：(1) 反接制动控制线路(2) 控制线路的工作过程如下：()⎩⎨⎧+→→BV 2KM 1KM 1KM 2SB 速度继电器－常闭触点断开，电动机正转运行＋按下()⎩⎨⎧→-≈→→)(2,02KM 11KM 11SB 制动结束－速度制动开始＋常开触点闭合，－常闭触点断开，按下KM BV n SB SB (3) 能实现手动调整。
因为当主轴转动时，BV 闭合，并不能接通KM2的线圈，实现制动。
42、设计控制3台异步电动机M1、M2、M3的主回路及控制回路满足如下要求：M1启动运行10秒后M2启动运行，在M2启动运行20秒后M3启动运行，在M3启动运行30秒后使M1停止运行并继续保持M2和M3运行直到发出总停指令。
画出设计图（包含主回路和控制回路），并对电路作简要说明。
KM2KT2答：SB1为总停止按扭；按下SB2，KM1锝电并自锁同时KT1得电开始延时，延时10秒后，KT1的延时闭和的动和触点闭和使KM2得电并自锁，同时使KT2得电开始延时，延时20秒后，KT2的延时闭和的动和触点闭和使KM3得电，同时KT3得电开始延时，延时30秒后，KT3的延时断开触点断开使KM1失电。
43、如下图所示的控制线路，实现动作过程：动力头1从b→a停下，然后动力头2从c→d停下，接着两个动力头同时回退，分别退回到b点与c点停住。
问：(1) 为什么ST2的常开触点不自锁，ST4要用两个常开触头自锁？)(2) 要求动力头2到达d点后延迟一段时间后两个动力头再各自后退，应怎样办？答：(1) ST2被动力头1压下时，接通KM2＋，动力头2的电机正转，动力头2从c→d，在此过程中动力头1不动，ST2的状态不被改变，所以ST2不用自锁(2分)。
当动力头2运动到d时，压下ST4，接通KM3、KM4，动力头1、2同时回退，分别退回b点与c点停住。
此时动力头2要运动，ST4的状态会被改变，所以必须要自锁，同时为保证动力头1、2均退回原点，必须用两个常开触点(KM3、KM4)自锁（）。
(2) 使用一个时间继电器(，ST4接通KT延时)，KT的延时闭合触点取代开始ST4的常开触点)。
44、设计继电器接触器控制系统并转换PLC控制系统。
设计两台电动机顺序起动联锁控制线路,要求M1电动机起动1s之后M2起动；要求主回路有短路保护和过载保护和总开关；控制回路有过载保护，有起动按钮和停止按钮；M2起动后时间继电器不得电。
⑴试画出继电接触控制线路的主回路和控制回路，并对电路进行简要说明；⑵再将该继电器接触器控制系统转化为三菱FX系列的PLC控制系统，要求画出PLC接线图，梯形图并写出指令表。
答：继电接触控制线路图如图所示。
按下SB2,KM1得电并自锁同时KT时间继电器线圈得电开始计时，M1电动机起动，计时时间到，KT延时闭合的动合触电闭合使KM2线圈得电并自锁，M2电动机起动。
PLC的接线图如下： PLC的梯形图如下：指令表：45、调速和稳速有何区别？答：调速——在电力拖动系统中，人为地改变电动机的转速。
稳速——使电动机转速不随外界扰动而变化，始终精确地保持在给定值上。
46、SCR半控整流桥主回路。
.47、可编程序控制器是通过一种周期工作方式来完成控制的，请问：每个周期包括哪三个阶段？答：输入采样，程序执行，输出刷新。
48、双速电动机的变速控制线路如下，试分析它的工作过程，将该继电器接触器控制系统转化为三菱F1系列的PLC控制系统，要求画出PLC接线图，梯形图并写出指令表。
答：PLC的接线图如下：PLC的梯形图如下：49、转换PLC控制系统。
将行程开关控制的正反转循环电路转换成PLC梯形图，写出程序指令，并说明哪些元件接在输入端X上，哪些元件接在输出端Y上。
答：如下：如下：PLC的接线图 PLC的梯形图按下低速按钮SB2 ,KM2线圈得电并自锁，联锁接点断开，接触器KM1得电，电动机定子绕组作三角形联结，电动机低速运行。
当要转为高速运行时，则按下高速起动按钮SB3，SB3常闭接点断开使KMl失电释放，与此同时，SB3常开接点闭合，KM2获电吸合，KM3也得电吸合，于是电动机定子绕组联结成双星形，此时电动机高速运行。
KM2合上后KM3才得电合，这是为了避免KM3合上时电流很大。
按下停机按钮SBl时，常闭接点断开，使KM1或KM2和KM3线圈断电，电动机停止。
50、在可编程序控制器中。
常用的程序表达方式主要采用“继电器梯形图“。
下图所示为一梯形图（局部）。
请据图写出其对应的指令程序。
