《机电传动控制》（第五版）教案第1章绪论1.1 机电系统的组成＝机械运动部件＋机电传动＋电气控制系统。
1.机械运动部件——完成生产任务的基础，机械执行部分；2.机电传动———＝电力传动或电力拖动，是驱动生产机械运动部件的原动机的总称；3.电气控制系统——控制电动机的系统。
1.2 机电传动的目的和任务1.机电传动的目的——将电能转变为机械能，实现生产机械的启动、停止、以及速度调节，满足各种生产工艺的要求，保证生产过程的正常进行2.机电传动的任务①广义上讲——使生产机械设备、生产线、车间甚至整个工厂都实现自动化。
②狭义上讲——专指控制电动机驱动生产机械，实现产品数量的增加、质量的提高、生产成本的降低、工人劳动条件的改善以及能源的合理利用。
1.3 机电传动控制的发展概况一、驱动系统的发展阶段：1.成组拖动——一台电动机拖动一根天轴—→通过带轮和传动带—→分别拖动各（一组）生产机械。
生产效率低、劳动条件差，一旦电动机或传动环节发生故障则造成成组生产机械停车。
2.单电动机——一台电动机拖动一台生产机械，较成组拖动进了一步。
但当生产机械的运动部件较多时，其机械传动机构则十分复杂。
3.多电动机拖动——一台生产机械的每一个运动部件都有专门的电动机拖动。
不仅大大简化了生产机械的传动机构，而且控制灵活，为自动化提供了有利条件，是现代化机电传动的典型方式。
二、控制系统的发展阶段：1.接触器＋继电器控制——出现在20世纪初，应用广泛、成本低；但控制速度慢、精度差。
2.电动机放大机控制（30年代）、磁放大机控制（40～50年代）——从断续控制发展到连续控制，并具有了输出反馈环节，简化了控制系统、减少了电路触点、提高了可靠性。
3.大功率可控电力半导体器件控制——具有效率高、反应快、寿命长、可靠性高、维修容易、体积小、重量轻等优点。
由此，开辟了机电传动控制的新纪元。
4.采样控制——数控技术＋微机应用的高水平断续控制，由于采样周期＜＜控制对象的变化周期，∴≌连续控制。
第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？答案：直流电动机工作时，（1）电枢绕组中流过交变电流，它产生的磁通当然是交变的。
这个（2）变化的磁通在铁芯中产生感应电流。
铁芯中产生的感应电流，在（3）垂直于磁通方向的平面内环流，所以叫涡流。
涡流损耗会使铁芯发热。
为了减小这种涡流损耗，电枢铁芯采用彼此绝缘的硅钢片叠压而成，使涡流在狭长形的回路中，通过较小的截面，以（4）增大涡流通路上的电阻，从而起到（5）减小涡流的作用。
如果没有绝缘层，会使整个电枢铁芯成为一体，涡流将增大，使铁芯发热。
因此，如果没有绝缘，就起不到削减涡流的作用。
习题3.4 一台他励直流电动机在稳态下运行时，电枢反电势E ＝E1，如负载转矩TL ＝常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳定值后，电枢反电势将如何变化？是大于、小于还是等于E1？答案：∵当电动机再次达到稳定状态后，输出转矩仍等于负载转矩，即输出转矩T ＝T L ＝常200aae e ae m ae m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQ Q 又当T=0a aU E I R =+数。
又根据公式（3.2）， T ＝K t ФI a 。
∵励磁磁通Ф减小，T 、K t 不变。
∴电枢电流I a 增大。
再根据公式（3.11），U ＝E ＋I a ·R a 。
∴E=U －I a ·R a 。
又∵U 、R a 不变，I a 增大。
∴E 减小即减弱励磁到达稳定后，电动机反电势将小于E 1。
习题3.8 一台他励直流电动机的铭牌数据为：P N ＝5.5KW ，U N ＝110V ，I N ＝62A ，n N ＝1000r/min ，试绘出它的固有机械特性曲线。
（1）第一步，求出n 0 （2）第二步，求出（T N ，n N ）答案：根据公式（3.15），（1-1）Ra ＝（0.50~0.75）(N N N I U P −1)NN I U我们取Ra ＝0.7(N N N I U P −1)NN I U， 计算可得，Ra ＝0.24 Ω 再根据公式（3.16）得，（1-2） Ke ФN ＝（U N －I N Ra ）/n N =0.095 又根据（1-3） n 0＝U N /（Ke ФN ），计算可得，n 0＝1158 r/min 根据公式（3.17），（2-1） T N ＝9.55NNn P ， 计算可得，T N ＝52.525 N ·M 根据上述参数，绘制电动机固有机械特性曲线如下：3.10一台他励直流电动机的技术数据如下：P N =6.5KW ，U N =220V ， IN=34.4A ， n N =1500r/min ， R a =0.242Ω，试计算出此电动机的如下特性：①固有机械特性；②电枢附加电阻分别为3Ω和5Ω时的人为机械特性；③电枢电压为U N /2时的人为机械特性； ④磁通φ=0.8φN 时的人为机械特性；并绘出上述特性的图形。

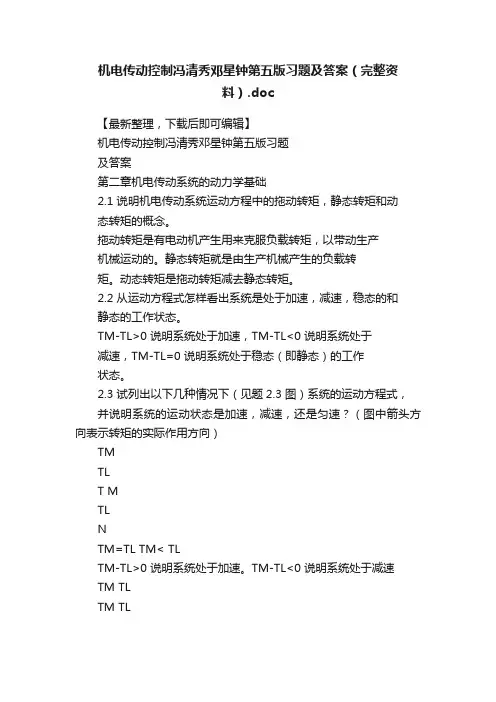

机电传动控制冯清秀邓星钟第五版习题及答案第二章机电传动系统的动力学基础2.1 说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩的概念。
拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2 从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。
TM-TL>0 说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0 说明系统处于稳态（即静态）的工作状态。
2.3 试列出以下几种情况下（见题2.3 图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）TM TMTLTLNTM=TL TM< TLTM-TL>0 说明系统处于加速。
TM-TL<0 说明系统处于减速TM TL TM TLTM> TLTM>TL系统的运动状态是减速系统的运动状态是加速TMTM= TLTM=TL系统的运动状态是减速系统的运动状态是匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多生产机械要求低转速运行，而电动机一般具有较高的额定转速。
这样，电动机与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。
所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。
转矩折算前后功率不变的原则是P=T ω,p 不变。
转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5 为什么低速轴转矩大，高速轴转矩小？因为P= Tω,P不变ω越小T 越大，ω越大T 越小。
2.6 为什么机电传动系统中低速轴的GD2 逼高速轴的GD2大得多?因为P=Tω，T=G∂D2/375. P=ωG∂D2/375. ,P 不变转速越小GD2 越大，转速越大GD2 越小。
2.1 说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。
拖动转矩是由电动机产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2 从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。
TM-TL>0说明系统处于加速，TM-TL<0 说明系统处于减速，TM-TL=0说明系统处于稳态（即静态）的工作状态。
2.4 多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多生产机械要求低转速运行，而电动机一般具有较高的额定转速。
这样，电动机与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。
所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。
转矩折算前后功率不变的原则是P=Tω, p不变。
转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.6为什么机电传动系统中低速轴的G D2比高速轴的GD2大得多?因为P=Tω，T=G∂D2/375. P=ωG∂D2/375. ,P不变转速越小GD2越大，转速越大GD2越小。
2.7 如图2.3（a）所示，电动机轴上的转动惯量J M=2.5kgm2,转速n M=900r/min; 中间传动轴的转动惯量J L=16kgm2,转速n L=60 r/min。
试求折算到电动机轴上的等效专惯量。
折算到电动机轴上的等效转动惯量:j=Nm/N1=900/300=3,j1=Nm/Nl=15J=JM+J1/j2+ JL/j12=2.5+2/9+16/225=2.79kgm2. 2.8如图2.3（b）所示，电动机转速n M=950 r/min，齿轮减速箱的传动比J1= J2=4，卷筒直径D=0.24m,滑轮的减速比J3=2，起重负荷力 F=100N,电动机的费轮转距GD2M=1.05N m2, 齿轮，滑轮和卷筒总的传动效率为0.83。
机电传动控制第五版课后答案--最全版机电传动控制第五版课后答案最全版机电传动控制是一门涉及电机、电气控制、自动化等多个领域的重要课程。
对于学习这门课程的同学来说，课后答案的准确性和完整性至关重要。
以下是为大家整理的机电传动控制第五版的课后答案，希望能对大家的学习有所帮助。
一、第一章绪论1、机电传动控制的目的是什么？答：机电传动控制的目的是将电能转换为机械能，实现生产机械的启动、停止、调速、反转和制动等动作，以满足生产工艺的要求，提高生产效率和产品质量。
2、机电传动系统的发展经历了哪几个阶段？答：机电传动系统的发展经历了成组拖动、单电机拖动和多电机拖动三个阶段。
3、机电传动系统的运动方程式中，各物理量的含义是什么？答：T 为电动机产生的电磁转矩，T L 为负载转矩，J 为转动惯量，ω 为角速度。
当 T＞T L 时，系统加速；当 T＜T L 时，系统减速；当T ＝ T L 时，系统匀速运转。
二、第二章机电传动系统的动力学基础1、转动惯量的物理意义是什么？它与哪些因素有关？答：转动惯量是物体转动时惯性的度量，反映了物体抵抗转动状态变化的能力。
其大小与物体的质量、质量分布以及转轴的位置有关。
2、飞轮转矩的概念是什么？它与转动惯量有何关系？答：飞轮转矩 G D 2 是指转动惯量 J 与角速度ω平方的乘积。
飞轮转矩越大，系统储存的动能越大，系统的稳定性越好。
3、如何根据机电传动系统的运动方程式判断系统的运行状态？答：当 T T L ＞ 0 时，系统加速；当 T T L ＜ 0 时，系统减速；当T T L ＝ 0 时，系统匀速运行。
三、第三章直流电机的工作原理及特性1、直流电机的工作原理是什么？答：直流电机是基于电磁感应定律和电磁力定律工作的。
通过电刷和换向器的作用，使电枢绕组中的电流方向交替变化，从而在磁场中产生持续的电磁转矩，驱动电机旋转。
2、直流电机的励磁方式有哪几种？答：直流电机的励磁方式有他励、并励、串励和复励四种。

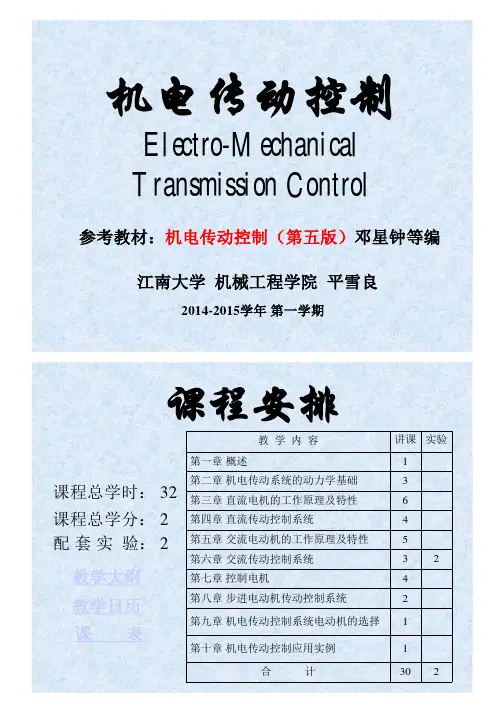

机电传动控制Electro-MechanicalTransmission Control江南大学机械工程学院平雪良2014-2015学年第一学期参考教材：机电传动控制（第五版）邓星钟等编课程安排课程总学时：32配套实验：2教学大纲教学日历教学内容讲课实验第一章概述1第二章机电传动系统的动力学基础3第三章直流电机的工作原理及特性6第四章直流传动控制系统4第五章交流电动机的工作原理及特性5第六章交流传动控制系统32第七章控制电机4第八章步进电动机传动控制系统2第九章机电传动控制系统电动机的选择1第十章机电传动控制应用实例1合计302课程总学分：2课表第一章概述1.1 机电传动控制的目的与任务一、机电系统的组成二、机电传动控制的任务三、机电传动控制的目的1.2机电传动控制的发展一、机电传动的发展二．机电传动控制系统的发展二、机电传动控制的任务Ø将电能转换为机械能；Ø实现生产机械的启动、停止以及速度的调节；Ø完成各种生产工艺过程的要求；Ø保证生产过程的正常进行。
三、机电传动控制的目的从广义上讲，机电传动控制的目的就是要使生产设备、生产线、车间乃至整个工厂都实现自动化。
从狭义上讲，则指控制电动机驱动生产机械，实现生产产品数量的增加（效率）、质量的提高（精度）、生产成本的降低、工人劳动条件的改善以及能量的合理利用等。
随着生产工艺的发展，对机电传动控制系统的要求愈来愈高。
一些精密机床要求加工精度百分之几毫米，甚至几微米；重型镗床为度，要求在极慢的稳速下进给，即要求系统有很宽的调速范围；轧钢车间机械，操作频繁，要求在不到一秒的时间内完成从正转到反转的过程，即要求系统能迅速启动、制动和反向；对于电梯和提升机，则要求启动和制动平稳，并能准确地停止在给定的位置上；对于冷、热连轧机以及造纸机的个机架或分部，则要求各机架或各分部的转速保持一定的比例关系进行协调运转；为了提高效率，由数台或十几台设备组成的生产自动线，要求统一控制或管理。

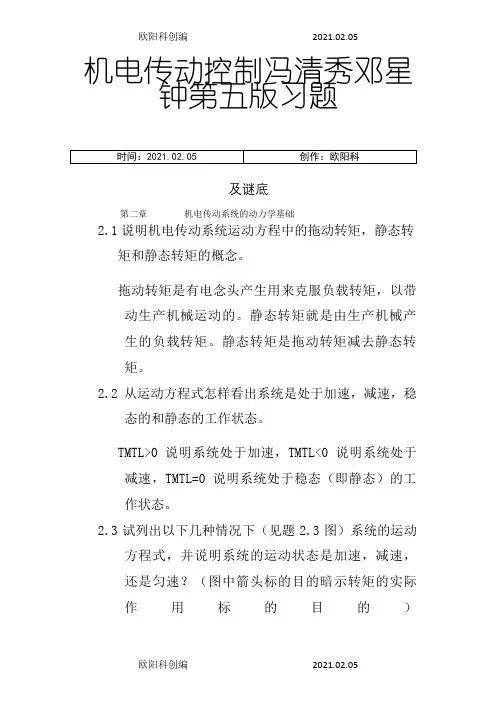

机电传动控制冯清秀邓星钟第五版习题及谜底第二章机电传动系统的动力学基础2.1说明机电传动系统运动方程中的拖动转矩，静态转矩和静态转矩的概念。
拖动转矩是有电念头产生用来克服负载转矩，以带动生产机械运动的。
静态转矩就是由生产机械产生的负载转矩。
静态转矩是拖动转矩减去静态转矩。
2.2从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。
TMTL>0说明系统处于加速，TMTL<0说明系统处于减速，TMTL=0说明系统处于稳态（即静态）的工作状态。
2.3试列出以下几种情况下（见题2.3图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头标的目的暗示转矩的实际作用标的目的）TMTLT MTLNTM=TL TM<TLTMTL>0说明系统处于加速。
TMTL<0说明系统处于减速TM TLTMTLTM>TL TM>TL 系统的运动状态是减速系统的运动状态是T MTLTM=TL TM=TL 系统的运动状态是减速系统的运动状态是匀速2.4多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多生产机械要求低转速运行，而电念头一般具有较高的额定转速。
这样，电念头与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。
所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。
转矩折算前后功率不变的原则是P=Tω,p不变。
转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5 为什么低速轴转矩年夜，高速轴转矩小？因为P=Tω,P不变ω越小T越年夜，ω越年夜T越小。
2.6为什么机电传动系统中低速轴的GD2逼高速轴的GD2年夜很多?因为P=Tω，T=G∂D2/375.P=ωG∂D2/375.,P不变转速越小GD2越年夜，转速越年夜GD2越小。
