组合体的尺寸注法

组合体的尺寸注法

二、尺寸基准
由于组合体有长、宽、高三个方向的尺寸，每一个方向上至少要 有一个尺寸基准，以便从基准出发确定各部分形体间的定位尺寸。 一般可将组合体的对称平面、底面、重要端面以及主要回转体的 轴线等，作为尺寸基准。
⑴
⑵
高度基准 准
高度基准
宽度基准
各方向上的主要定位尺寸应该从该方向上的尺寸基准出发标注。 但为了使标注清晰，可以另选其他基准。
一、尺寸种类
1、定形尺寸
确定组合体中基本形体的大小尺寸。
40
30 16
2、定位尺寸
确定组合体各基本形体之间的相对位置尺寸。 25
40
30 16
20
3、总体尺寸 表示组合体外形大小的总长、总宽、总高尺寸。
一般情况下，总体尺寸应直接注出，但当组合体的端部为回转面 结构时，通常注出回转面的圆心或轴线的定位尺寸，而总体尺寸由 此定位尺寸和相关的直径（或半径）间接计算得到。
7、回转体的直径尺寸，特别是多个同圆心的直径尺寸， 一般应注在非圆视图上。但半径尺寸必须标注在投影为圆弧的视 图上。
4×
4×


错误注法
四、组合体常见结构的尺寸注法
成组要素的注法
组合体的尺寸注法

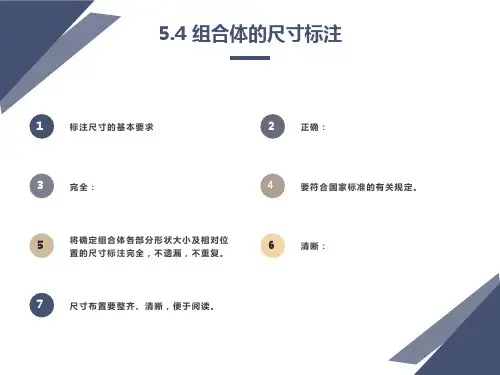

三视图只能表达形体的结构和形状，而其真实大小和各组成部分的 相对位置，则要通过图样上的尺寸标注来表达。 标注组合体三视图尺寸的基本要求如下： 1、正确 标注尺寸必须符合国家标准关于尺寸注法的基本规定。
2、完整 应把组成形体的各部分的大小及相对位置尺寸，不遗 漏、不重复地标注在视图上。 3、清晰 尺寸布置整齐清晰，便于读图。
50
20
20
18
56
18
三、标注尺寸应注意的几个问题

组合体的尺寸标注

组合体的尺寸标注
尺寸基准的选择原则
一般情况下： 标注和度量尺寸的起点称为尺寸基准 如果组合体对称，选择对称中心面作
为每尺个寸组基合准体。在其长、宽、高三个方向上 如都果至组少合有体一具个有主重要要的回尺转寸体基，准可将回
转在体图的样轴上心标线注作的为定尺位寸尺基寸准应。当从基准出发
另外，一些重要端面、底面也常作为尺寸
清晰
不清晰
CAD 链接 组合体的尺寸标注
带切口基本体的尺寸标注
带 切 口 的 四 棱 台
带 切 口 的 圆 柱
带 切 口 的 圆 柱
带 切 口 的 球
CAD 链接 组合体的尺寸标注
截交、相贯的立体的尺寸标注
组合体的尺寸标注
常见底板、盘状结构的尺寸标注
CAD 链接 组合体的尺寸标注
图: 尺寸基准的选择
§5.3 组合体的尺寸标注
组合体的尺寸标注
复习 ：1、尺寸标注的要素
尺寸线
用细实线绘制; 应平行于被标注的线段;
尺寸界线
用细实线绘制; 应垂直于尺寸线;
20
箭头
画在尺寸线终端; 画法:
2XΦ10
5 18 30
长：宽≈6:1
尺寸数字
R12
36 60
为物体的实际尺寸,
与绘图比例无关;
单位:mm，不标注;
确定组合体中各基本形体 大小的尺寸
组合体的尺寸标注
基本体的定形尺寸标注
六四 棱 柱
四 棱 台
圆 柱
圆 台
球
组合体的尺寸标注
组合体的尺寸标注
S
组合体的尺寸标注
三、 完全地标注尺寸 2、定位尺寸
确定组成组合体的各基本形体之间 的相对位置尺寸
组合体的尺寸标注

机械制图-组合体尺寸标注的方法和步骤

机械制图-组合体尺寸标注的方法和步骤

组合体尺寸标注的方法和步骤
小结
通过本节的学习，要掌握组合体尺寸的标注步骤：
1.形体分析： 2.选择尺寸基准： 3.标注定形、定位尺寸： 4.调整标注总体尺寸：
感谢聆听
组合体尺寸标注的方法和步骤
例：标注如图所示轴承座的尺寸。
尺寸标注方法和步骤：
（1）形体分析： 轴承座可以分为五个部分——底板1、竖板
2、圆筒3、肋板4、凸台5。
圆筒3 竖板2
凸台5 肋板4
底板1可以看作由长方体经过圆角、钻孔形
成的切割体，圆筒3和凸台5可以看作由圆柱体
经过钻孔形成的切割体。
底板1
轴承座的五个组成部分之间经过堆叠、相贯、相交形成综合类组合体。其中，
15、55、80、160。
组合体尺寸标注的方法和步骤
（3）标注定形、定位尺寸 ①注出各部分的定位尺寸
15、55、80、160。 ②注出大小圆筒的定形尺寸。
组合体尺寸标注的方法和步骤
（3）标注定形、定位尺寸 ①注出各部分的定位尺寸
15、55、80、160。 ②注出大小圆筒的定形尺寸。 ③注出底板的定形及定位尺寸。
组合体尺寸标注的方法和步骤
（3）标注定形、定位尺寸 ①注出各部分的定位尺寸
15、55、80、160。 ②注出大小圆筒的定形尺寸。 ③注出底板的定形及定位尺寸。 ④注出肋板的定形尺寸。
组合体尺寸标注的方法和步骤
（4）调整标注总体尺寸：
调整标注总体尺寸：总长260 及总宽140+15和已有的尺寸重合， 不必再标注；而总高240标注出后， 要将定位尺寸80去掉，因为若再标 注则为重复标注。
底板1和竖板2的后表面平齐叠加；竖板2与圆筒3的左右相切；肋板4与底板1、圆

组合体的尺寸标注

组合体的尺寸标注

两个形体间应该有三个方向的定位尺寸，如图a所示。 两个形体间应该有三个方向的定位尺寸，如图a所示。若两个形体间在某一 方向处于叠加（或挖切）、共面、对称、同轴之一时，就可省略一个定位尺寸。 ）、共面 方向处于叠加（或挖切）、共面、对称、同轴之一时，就可省略一个定位尺寸。 如图b所示，由于孔板与底板左右对称，仅需标注宽度和高度方向的定位尺寸， 如图b所示，由于孔板与底板左右对称，仅需标注宽度和高度方向的定位尺寸， 省略长度方向的定位尺寸；如图c所示，由于孔板与底板左右对称，背面靠齐， 省略长度方向的定位尺寸；如图c所示，由于孔板与底板左右对称，背面靠齐， 仅需确定孔的高度方向定位尺寸。 仅需确定孔的高度方向定位尺寸。
(2) 定位尺寸
确定组合体各基本形体之间（包括孔、槽等）相对位置的尺寸称为定位尺寸。 确定组合体各基本形体之间（包括孔、槽等）相对位置的尺寸称为定位尺寸。 它是同一方向的组合体的尺寸基准和形体的尺寸基准之间的距离大小。 它是同一方向的组合体的尺寸基准和形体的尺寸基准之间的距离大小。
确定尺寸起点的点、 确定尺寸起点的点、线、面称为尺寸基准。在三维空间中，应该有长、宽、 面称为尺寸基准。在三维空间中，应该有长、 高三个方向的尺寸基准。一般可选用组合体（或基本形体）的对称面、 高三个方向的尺寸基准。一般可选用组合体（或基本形体）的对称面、较大的平 面及回转体的轴线等作为尺寸基准。 面及回转体的轴线等作为尺寸基准。图中选择组合体的底面作为高度方向的尺寸 基准，前后对称面及底板的右端面分别作为宽度和长度方向的尺寸基准。 基准，前后对称面及底板的右端面分别作为宽度和长度方向的尺寸基准。
组合体的尺寸标注
视图只能表达组合体的形状， 视图只能表达组合体的形状，各种形体的真 实大小及其相对位置，要通过标注尺寸来确定。 实大小及其相对位置，要通过标注尺寸来确定。 因此，尺寸标注与视图表达一样， 因此，尺寸标注与视图表达一样，都是构成 工程图样的重要内容。 工程图样的重要内容。研究组合体的尺寸标注方 法是零件尺寸标注的基础。 法是零件尺寸标注的基础。

组合体的尺寸标注

组合体的尺寸标注

32
14 90°
8 12
30
3
14
高度方向尺寸基准
60
宽度方向尺寸基准
12 26
45
2- 8
长度方向尺寸基准
12
例2：
30 14
轴向以端面为尺寸基准 径向以轴向为尺寸基准
10 4- 8
18 25
36
13
2.尺寸应注得清晰
1）尺寸尽量注在视图外面， 视图有关尺寸最好注在视图之间。
尽量图形之外 最好视图之间
组合体的尺寸注法
一、几何体尺寸注法
1. 常见几何体：一般应注长、宽、高尺寸。
1
2.带切口、凹槽的几何体尺寸
•注出几何体尺寸； •再注切口、凹槽形状位置尺寸(注在真形视图）； •截交线上不能标注尺寸。
2
17 R10
基本体切口后的尺寸
R9
注意：在截交线上不能标注尺寸。
3
3. 截断体、相贯体尺寸注法
9
1.尺寸应注得完整：三类尺寸
⑴ 定形尺寸 确定各基本体形状大小的尺寸。
⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。
基准：长、宽、高三个方向 常用基准：对称面、底面、
重要端面、和轴线 ⑶ 总体尺寸
总长、总宽、总高的外形尺寸。 注意：注一个总体尺寸，应减去
一个同方向的不重要尺寸。
10
11
例1：
•注几何体尺寸, 注截平面位置尺寸； •截交线不能标注尺寸。
•注几何体形状、位置尺寸； •相贯线不能标注尺寸。
4
52 52 56 18
18 56
50 20
× 20
×
50 20
20
5
40
×

组合体尺寸注法

组合体尺寸注法

使用简化注法
对于符合简化条件的图形 ，应采用规定的简化注法 进行标注，提高标注效率
。
05
组合体尺寸标注的实践应用举例
机械零件图中的组合体尺寸标注
零件总体尺寸
标注零件总长、总宽、总高，以 确定零件在机器中的位置和所占
空间。
零件重要部位尺寸
标注影响零件性能、精度和装配关 系的重要部位尺寸，如轴径、孔径、 槽深等。
定位尺寸的标注
确定基准
选择一个或几个基准面或基准线作为定位尺寸的 起点。
标注定位尺寸
从基准出发，标注各基本形体间的相对位置尺寸。
注意方向
定位尺寸的方向应与基准面或基准线的方向一致。
总体尺寸的标注
1 2
确定组合体的总长、总宽和总高
根据组合体的整体形状和尺寸，确定其总长、总 宽和总高。
标注总体尺寸
在组合体的适当位置标注总长、总宽和总高的尺 寸。
02
03
灵活性
组合体尺寸注法适用于各种复杂 形状和尺寸的标注，具有很强的 适应性和灵活性。
04
对未来组合体尺寸注法发展的展望
智能化发展
随着人工智能和机器学习技术的发展，组合 体尺寸注法有望实现自动化和智能化，提高
标注的准确性和效率。
标准化与国际化
随着三维建模和虚拟现实技术的发展，组合 体尺寸注法有望在三维空间中进行直接标注 ，更加直观和便捷。
尺寸线、尺寸界线等放置位置不合理， 不便于观察和测量。
数值精度不够或单位使用不当，影响 加工精度和产品质量。
标注方向不明确
箭头指向模糊或未按规定标注，导致 理解困难。
尺寸标注不符合国家标准规定
不符合国家标准《机械制图 尺寸注法》的规定，如尺寸线、尺寸界线、箭头等符号的画法不规范。

组合体的尺寸标注


有关联的尺寸集中标注在一个视图上
8. 标注尺寸要排列整齐，同一方向上几个连续尺寸应尽量标注在同
一条尺寸线上。
标注尺寸排列整齐
9. 表示与两视图有关的尺寸应尽量标注在两个视图之间。
两视图之间标注相关尺寸
四、组合体尺寸标注的方法和步骤
组合体尺寸标注分为以下三个步骤： 1. 首先按形体分析法将组合体分解为若干基本形体，再初步考 虑各基本形体的定形尺寸； 2. 选定长、宽、高三个方向的尺寸基准；
具有斜截面或缺口的基本体的尺寸标注示例
2. 确定回转体的位置时，应确定其轴线，而不应确定其轮 廓线。
正确
错误
相交体的尺寸标注示例
3. 视图中不应出现“封闭尺寸链”
图中底板高度7，圆筒高度20，总高=7+20=27，若将这三个尺寸 同进标出，则形成了“封闭尺寸链”，这是不合理的，三个尺寸中只 要有两个确定后，第三个尺寸自然就确定了。所以长、宽、高三个方 向的尺寸都应标注为“开式尺寸”。
高度方向尺寸基准
该组合体前后也基 本对称，因此宽度方向 的尺寸基准也为对称平 面；由此标出底板上两 个圆柱孔的宽度方向定 位尺寸20。 高度方向的尺寸基 准为底板的底面；由此 标出圆筒上小圆柱孔的 中心高22。
宽度方向 尺寸基准
长度方向 尺寸基准
三、组合体尺寸标注中的注意事项
1. 当组合体出现交线时，不能直接标注交线的尺寸，而应该 标注产生交线的形体或截面的定形、定位尺寸。
逐个标注各基本形体的定形尺寸和定位尺寸。（续 1）
（2）标注凸台
凸台的定形尺寸20、12 ，高 度方向的定位尺寸83 定出了凸 台的顶面位置，也确定了凸台 的高度；宽度方向的定位尺寸 28 确定凸台圆柱的轴线位置

组合体及组合体尺寸标注


判别增减环
绘制尺寸链图
根据组成环对封闭环的影响， 判断其为增环还是减环。
用箭头表示各组成环之间的 关联，并标注相应的尺寸和 公差。
尺寸链的计算与校核
计算类型
包括正计算、反计算和中间计算。正计算是根据各组成环的尺寸和公差，计算封闭环的尺 寸和公差；反计算是已知封闭环的尺寸和公差，求解各组成环的尺寸和公差；中间计算则 是已知部分组成环的尺寸和公差，求解其余组成环的尺寸和公差。
实例三：组合体尺寸标注的综合应用
确定总体尺寸
测量并标注组合体的总长、总宽和总高。
考虑工艺要求
在尺寸标注时，要考虑加工和装配的 工艺要求，如倒角、圆角、退刀槽等。
标注重要细节尺寸
对于影响产品性能、装配等的重要细 节，要详细标注其尺寸。
标准化和简化
尽量使用标准件和通用件，简化设计 和制造过程。同时，遵循尺寸标注的 国家标准和行业标准。
感谢您的观看
THANKS
反映组合体的水平投影形状和大小， 通常与主视图的长对正、高平齐。
组合体的轴测图
轴测图的形成
将物体连同其直角坐标体系，沿不平行于任一坐标平面的方向，用 平行投影法将其投射在单一投影面上所得的图形。
轴测图的分类
正等轴测图和斜二轴测图。正等轴测图的三个坐标轴与投影面的倾 角都相等，而斜二轴测图则有两个坐标轴与投影面的倾角相等。
公差配合的基本概念
配合
基本尺寸相同的、相互结合的孔和轴公差带之间的关系。
基准制
国家标准规定有基孔制和基轴制两种基准制。一般情况下， 应优先选用基孔制。
组合体的工艺要求与公差配合的确定
确定组合体的工艺要求
根据组合体的使用要求、生产类型和生产条件等因素，确定组合体的加工精度、表面质量等工艺要求。

组合体的尺寸标注


图4-38 同一方向的尺寸标注
(a) 好
(b)不好
图4-39 尺寸排列要清晰
(a) 好
(b)不好
图4-40 直径和半径的尺寸标注
（4）回转体的直径一般应尽量注在投影为非圆的视图 上，半径尺寸一定要注在投影为圆的视图上，如图440所示。但板件上多孔分布时，其直径应注在反映 为圆的视图上。
（5）一般情况下不在虚线结构上标注尺寸。
以上各点在具体标注尺寸时，有时会出现不能同时
兼顾的情况，必须在保证尺寸正确、完整、清晰、合 理的条件下，根据具体情况，合理布置。
机械制图
机械制图
组合体的尺寸标注
1.1标注组合体尺寸的基本要求 视图仅能表示组合体的形状，而组合体各组成部分的大
小及相对位置还需由尺寸来确定，组合体标注尺寸时要做 到：
1.正确 必须符合国家标准中尺寸注法的一般规定。
2.完整 所注尺寸必须能完全确定组合体的形状大小及各部分间
的相对位置关系，标注尺寸时既不能遗漏，也不能重复标 注。Βιβλιοθήκη 图4-33 轴承座尺寸分析
有时，每个方向上除确定一个主要基准外，还 选择一、二个辅助基准。如图4-34 所示，在标注内 孔深度4时，是以左端面为辅助基准标注的。
图4-34 尺寸基准的选择
（3）总体尺寸 确定组合体的总长、总宽和总高的尺寸。 当总体尺寸与已经标注的定形尺寸一致时，总体尺寸就不再
在另形标注。如图 4-33中，轴承的总长和总宽尺寸就是底板的 长60和宽34。
（1）棱柱、棱锥标注出长、宽、高尺寸； （2）棱台标注出上底、下底的长和宽及高度尺寸； （3）圆柱、圆锥标注出底圆直径和高度尺寸； （4）圆台标注出上底、下底的直径和高度尺寸； （5）球标注代号“S”及直径、半径尺寸。

组合体尺寸标注

确定各基本体之间相对位置的尺寸。 物体长、宽、高三个方向的最大尺寸。
确定各基本体形状和大小的尺寸。
要标注定位尺寸，必须先选定尺寸基准。物体有长、宽、高三个方向的尺寸，每个方向至少要有一个基准。通常以物体的底面、端面、对称面和轴线作为基准。
⑵定位尺寸：
将组合体分解为若干个基本体和简单体，在形体分析的基础上标注三类尺寸。
2. 尺寸线终端的放大图
b
b
4b
57.226
正确
57.226
57.226
57.226
错误
h
45°
轮廓线作尺寸界线
3. 尺寸界线
中心线作尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸线成为轮廓线的延长线
4. 尺寸线
16
16
16
16
16
16
16
12
12
12
（ a）
（ b）
2. 角度尺寸
60°
5°
25°
55°
10°
50°
25°
10°
50°
70°
30°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
3. 圆的直径
40
30
(1) 直径尺寸应在尺寸数字前加注符号“”。 (2) 尺寸线应通过圆心，其终端画成箭头。 (3) 整圆或大于半圆应注直径。
12 12
12
1212
表示剖面为正方形结构尺寸时，可在正方形尺寸数字前加注“” 符号，或用1212表示。
