射孔工艺介绍上

射孔操作规程-概述说明以及解释1.引言1.1 概述在射孔作业中，射孔操作是一项非常关键的环节，它直接影响到油气产量的提高和油井的效益。

射孔操作是指在油井中通过一定的手段，在油层中形成较大的孔隙，使得地层中的油气能够顺利流出到井口，从而提高采油效率。

本文将详细介绍射孔操作的概述、前期准备工作和具体操作步骤，旨在帮助读者全面了解射孔作业的重要性和操作流程，提高射孔操作的效率和安全性。

1.2 文章结构文章结构部分将包括以下内容：1. 引言：介绍射孔操作的背景和意义，引出文章要讨论的主题。

2. 射孔操作概述：简要介绍射孔操作的定义、作用和重要性。

3. 射孔前准备工作：描述在进行射孔操作前需要做的准备工作，包括设备准备、人员培训等方面。

4. 射孔操作步骤：详细介绍从准备工作到实际操作的具体步骤，包括射孔器材选择、孔洞设计等。

5. 结论：总结本文的主要内容，强调射孔操作的重要性并展望未来的发展方向。

通过以上结构，读者可以清晰地了解射孔操作规程的整体内容和组织架构，帮助他们更好地理解和应用相关知识。

1.3 目的射孔操作规程的目的在于规范和指导射孔作业人员进行射孔作业，确保射孔操作的安全、高效和顺利进行。

通过制定详细的射孔操作规程，可以帮助操作人员了解射孔操作的整个流程和每个环节的要求，减少操作人员在实际作业中的错误和失误，提高射孔作业的成功率和效果。

同时，射孔操作规程也可以作为射孔作业管理的重要依据，有利于对射孔作业的监督和评估，确保射孔作业的质量和安全性达到预期的要求。

因此，编写和遵守射孔操作规程是进行射孔作业的必要步骤，也是保障作业顺利进行的重要保障。

2.正文2.1 射孔操作概述射孔操作是油田开发中常见的一种工艺操作，通过在油管或套管中打孔，可以有效地提高井筒与储层的沟通效率，从而增加油井产能。

射孔操作通常在完成地层评价、井筒清洗、井底测试等前期工作后进行，是油井生产阶段的重要环节之一。

射孔操作的主要目的是在生产井中形成油气流通通道，使目标层能够充分开发，提高油气产量。

射孔工艺技术射孔工艺技术是一种用于油、气井的孔洞形成的技术。

在油气勘探和开采中，油井的射孔工艺技术起着至关重要的作用。

下面将介绍关于射孔工艺技术的主要内容。

射孔工艺技术是一种通过爆炸能量来创造井眼内孔洞的方法。

射孔工艺技术主要用于油气井的完井操作，以便使油气能够流入井筒并达到地面。

射孔井眼能够提供油井的进入通道，使得油气能够顺利从地下井底流至地面设备，然后被收集起来。

射孔工艺技术主要分为两种类型：动力射孔和爆炸射孔。

动力射孔是通过使用高压液体或气体来切割井眼形成孔洞。

这种方法速度较慢，但具有较高的可控性。

爆炸射孔则是通过使用炸药爆炸的方式来创造井眼内孔洞。

这种方法速度较快，但控制难度较大。

射孔工艺技术的使用需要根据特定的油井条件和要求来选择合适的射孔方式。

在选择爆炸射孔时，需要考虑油井的孔隙度、压力和温度等因素，以确保爆炸会在预期的位置和方向产生孔洞。

此外，射孔前还需要进行有效的井筒清洁工作，以避免在射孔过程中堵塞孔洞。

射孔工艺技术需要专业的设备和操作人员来实施。

首先，需要将炸药安全地安装在射孔弹药筒中，并将其下放到合适的位置。

然后，通过设置合适的引爆装置和控制系统来控制爆炸的时机和强度。

最后，在爆炸前需要确保井筒内不会有过多的压力和液体存在，以避免爆炸的危险。

射孔工艺技术的应用还需要考虑环境保护和安全。

在操作过程中，必须遵守相关的安全规定，确保操作人员和周围环境的安全。

同时，在射孔后，需要对井眼内产生的碎片和油气进行处理和收集，以减少对环境的影响。

射孔工艺技术的发展使得油气勘探和开采工作更加高效和可靠。

通过射孔，可以提高油井的产出能力和采收率，达到更好的经济效益。

因此，射孔工艺技术在油气工业中的应用将继续得到重视和推崇。

射孔作业工艺技术射孔是一种在地下工程中常用的爆破工艺技术，也是一种将工程爆破效果最好的技术之一。

射孔作业的目的是通过钻孔将爆炸药注入到岩石裂缝中，通过引爆药品来进行爆破，以达到开采、隧道、道路和地下工程等目的。

射孔作业的工艺技术包括选择合适的钻孔机械和工具、选择合适的钻孔位置和方向、控制钻孔孔径和深度、选用适宜的爆炸药品以及合理布置钻孔网格等。

首先，在射孔作业前需要选用合适的钻孔机械和工具。

一般使用的钻孔机械有手持电锤、岩心钻机、钻矢车等，而钻孔工具包括钎杆、钻头、岩芯管等。

根据具体的工程要求和地质条件选择合适的钻机和钻具，可以提高钻孔效率和质量。

其次，进行射孔作业时需选择合适的钻孔位置和方向。

钻孔位置要根据地质条件和工程要求确定，一般选取在地层裂缝较集中或承载力较低的位置进行射孔。

钻孔方向则要根据地质构造和爆破设计来确定，一般选择合理的倾角和方向，以获得最佳的爆破效果。

然后，控制钻孔的孔径和深度也是射孔作业中很重要的一环。

孔径的选择要根据爆炸药品的类型和工程要求确定，一般需要根据药包体积和孔径比来选择合适的孔径。

孔径的控制可以使用纸质孔径计、橡皮桶孔径计等工具进行测量和调整。

钻孔的深度也需要严格控制，一般根据钻孔设计来确定，以确保爆破效果和安全。

此外，选用适宜的爆炸药品也是射孔作业中不可忽视的一环。

根据地质条件和工程要求，选择合适的爆炸药品可以提高爆破效果和安全性。

一般常用的爆炸药品有硝铵油炸药、硝酸铵混合油炸药、胶态炸药等。

根据具体情况来确定爆破药品的类型和用量，并严格按照相关法规和标准来进行存储、携带和使用。

最后，合理布置钻孔网格也能提高射孔作业的效果。

钻孔网格的布置要根据地质条件和工程要求确定，一般采用正交网格或三角网格布置。

布置网格时要考虑到孔间距和孔深，保持均匀布置，以确保爆破效果的均匀性和安全性。

总之，射孔作业是一项复杂的工艺技术，需要综合考虑地质条件和工程要求，合理选择钻孔机械和工具，确定钻孔位置和方向，控制钻孔孔径和深度，选用适宜的爆炸药品以及合理布置钻孔网格等。

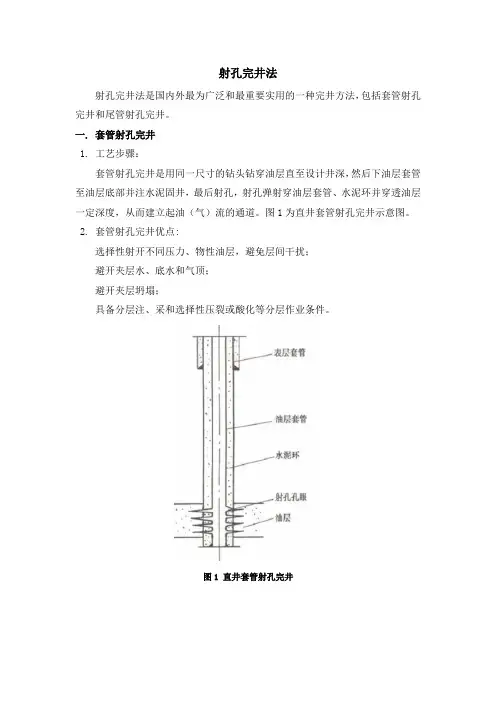

射孔完井法射孔完井法是国内外最为广泛和最重要实用的一种完井方法，包括套管射孔完井和尾管射孔完井。

一. 套管射孔完井1. 工艺步骤：套管射孔完井是用同一尺寸的钻头钻穿油层直至设计井深，然后下油层套管至油层底部并注水泥固井，最后射孔，射孔弹射穿油层套管、水泥环并穿透油层一定深度，从而建立起油（气）流的通道。

图1为直井套管射孔完井示意图。

2. 套管射孔完井优点:选择性射开不同压力、物性油层，避免层间干扰；避开夹层水、底水和气顶；避开夹层坍塌；具备分层注、采和选择性压裂或酸化等分层作业条件。

图1 直井套管射孔完井二．尾管射孔完井1. 工艺步骤：尾管射孔完井是在钻头钻至油层顶界后，下技术套管注水泥固井，然后用小一级的钻头钻穿油层至设计井深，用钻具将尾管送下并悬挂在技术套管上。

再对尾管注水泥固井，然后射孔。

图2为直井尾管射孔完井示意图。

2. 尾管射孔完井优点：有利于保护油层；钻开油层前上部地层已被技术套管封固，可采用与油层配伍的钻井液以平衡压力、低平衡压力的方法钻开油层。

降低完井成本；减少套管重量和油井水泥用量；目前较深的油、气井大多采用此法完井。

3. 主要不足：打开产层和固井中，钻井液和水泥浆对产层侵害较严重。

油气流入井内阻力较大。

尾管图2 直井尾管射孔完井三．套管及管柱1. 套管：优质无缝钢管，一端为公扣，直接车在管体上；一端为带母扣的套管接箍。

2. 套管尺寸： API标准，共14 种尺寸；壁厚：5.21~16.13 mm1 4 3. 套管钢级： API标准 8种10级H-40, J-55, K-55, C-75, L-80, N-80, C- 90, C-95, P-110, Q-125（数字×1000为套管的最小屈服强度 kpsi）。

H，J，K，N代表一般强度油套管，C，L，M，T代表限定屈服强度油套管，具有一定的抗硫腐蚀性能。

4. 螺纹类型：API标准：短圆（STC）、长圆（LTC）、梯形（BTC）、直连形（XL）。

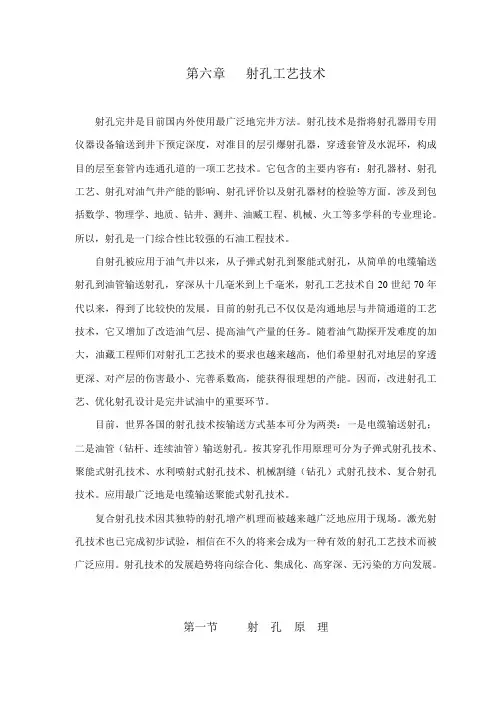

第六章射孔工艺技术射孔完井是目前国内外使用最广泛地完井方法。

射孔技术是指将射孔器用专用仪器设备输送到井下预定深度，对准目的层引爆射孔器，穿透套管及水泥环，构成目的层至套管内连通孔道的一项工艺技术。

它包含的主要内容有：射孔器材、射孔工艺、射孔对油气井产能的影响、射孔评价以及射孔器材的检验等方面。

涉及到包括数学、物理学、地质、钻井、测井、油臧工程、机械、火工等多学科的专业理论。

所以，射孔是一门综合性比较强的石油工程技术。

自射孔被应用于油气井以来，从子弹式射孔到聚能式射孔，从简单的电缆输送射孔到油管输送射孔，穿深从十几毫米到上千毫米，射孔工艺技术自20世纪70年代以来，得到了比较快的发展。

目前的射孔已不仅仅是沟通地层与井筒通道的工艺技术，它又增加了改造油气层、提高油气产量的任务。

随着油气勘探开发难度的加大，油藏工程师们对射孔工艺技术的要求也越来越高，他们希望射孔对地层的穿透更深、对产层的伤害最小、完善系数高，能获得很理想的产能。

因而，改进射孔工艺、优化射孔设计是完井试油中的重要环节。

目前，世界各国的射孔技术按输送方式基本可分为两类：一是电缆输送射孔；二是油管（钻杆、连续油管）输送射孔。

按其穿孔作用原理可分为子弹式射孔技术、聚能式射孔技术、水利喷射式射孔技术、机械割缝（钻孔）式射孔技术、复合射孔技术。

应用最广泛地是电缆输送聚能式射孔技术。

复合射孔技术因其独特的射孔增产机理而被越来越广泛地应用于现场。

激光射孔技术也已完成初步试验，相信在不久的将来会成为一种有效的射孔工艺技术而被广泛应用。

射孔技术的发展趋势将向综合化、集成化、高穿深、无污染的方向发展。

第一节射孔原理本节只对目前应用比较广泛的聚能射孔技术进行全面描述，其它射孔技术只进行简单介绍。

一、聚能射孔原理聚能射孔技术产生于1946～1948年间，是从反装甲武器中演变而来。

聚能射孔技术是指由聚能射孔弹与其它部件组合对地层进行射孔的技术。

这项技术的关键单元是聚能射孔弹。

《射孔工艺》射孔技术油气井射孔是石油勘探和开发中的一项关键技术，就向足球比赛中的“临门一脚”，射孔技术与工艺的完善直接影响到油气井的产能。

所谓射孔，就是把一种专门的仪器设备把射孔器下到井中的某一目的层，在套管、水泥环和地层中打开一些通道，以便使地层中的流体能从地层中流出，这种施工过程就是射孔。

它所包含的主要内容有：器材、器材检测、工艺、效果评价、对油气井产能的影响等方面。

涉及到的知识包括数学、物理、化学、机械、地质、钻井、测井、采油、测试等九个方面。

所以，射孔是一门综合性较强的石油工程技术。

射孔技术与工艺的完善直接影响到油气井的产能以及油气层保护等问题。

射孔的目的是沟通井眼和地层之间的流体通道，保证油气井获得应有的产能。

对一口井来说，射孔效果直接影响着其产能，搞不好就会影响到对油气藏的正确评价，所以射孔技术已越来越受到人们的重视。

特别是近几年，射孔技术发展很快，它已从过去那种以射开油层为目的，发展到今天的采用综合技术方法最大限度地提高油气井产能为目的。

射孔工艺射孔工艺目前有聚能射孔、复合射孔、子弹式射孔、高压水力喷砂射孔、激光射孔等工艺，以聚能射孔为主，其它射孔很少，我们油田主要采用聚能射孔、复合射孔工艺。

聚能射孔工艺按传输方式分为电缆射孔和油管传输射孔。

☐电缆传输射孔，常规、过油管射孔。

优点是施工周期短、速度快、定位准确、工艺简单、施工中能及时检查射孔的发射情况。

缺点由于是正压射孔，对目的层易造成污染，从而影响产能；遇到高压目的层时，射孔后易发生井喷；受电缆传送能力的限制每次下井的射孔器不能过长；不适用于高压油气井。

☐油管传输射孔分为常规传输射孔、全通径传输射孔、测试连作传输射孔、多级起爆传输射孔。

分一次和两次校深。

按照起爆方式又可以分为投棒起爆、压差起爆（油管加压）、延时压力起爆、环空压力起爆（环空加压）。

油管传输射孔的优点是能按目的层的压力和岩性特点设计负压，从而减少射孔孔眼杵堵；输送能力强，可以一次实施长井段射孔；能使用高性能的射孔器，达到高孔密、深穿透、多方位和大孔径；适用高压油气井；既能射孔后直接投产，又能和地层测试联合作业；能进行大斜度井和水平井射孔。
