射孔的几种工艺技术

射孔工艺技术射孔工艺技术是一种用于油、气井的孔洞形成的技术。

在油气勘探和开采中，油井的射孔工艺技术起着至关重要的作用。

下面将介绍关于射孔工艺技术的主要内容。

射孔工艺技术是一种通过爆炸能量来创造井眼内孔洞的方法。

射孔工艺技术主要用于油气井的完井操作，以便使油气能够流入井筒并达到地面。

射孔井眼能够提供油井的进入通道，使得油气能够顺利从地下井底流至地面设备，然后被收集起来。

射孔工艺技术主要分为两种类型：动力射孔和爆炸射孔。

动力射孔是通过使用高压液体或气体来切割井眼形成孔洞。

这种方法速度较慢，但具有较高的可控性。

爆炸射孔则是通过使用炸药爆炸的方式来创造井眼内孔洞。

这种方法速度较快，但控制难度较大。

射孔工艺技术的使用需要根据特定的油井条件和要求来选择合适的射孔方式。

在选择爆炸射孔时，需要考虑油井的孔隙度、压力和温度等因素，以确保爆炸会在预期的位置和方向产生孔洞。

此外，射孔前还需要进行有效的井筒清洁工作，以避免在射孔过程中堵塞孔洞。

射孔工艺技术需要专业的设备和操作人员来实施。

首先，需要将炸药安全地安装在射孔弹药筒中，并将其下放到合适的位置。

然后，通过设置合适的引爆装置和控制系统来控制爆炸的时机和强度。

最后，在爆炸前需要确保井筒内不会有过多的压力和液体存在，以避免爆炸的危险。

射孔工艺技术的应用还需要考虑环境保护和安全。

在操作过程中，必须遵守相关的安全规定，确保操作人员和周围环境的安全。

同时，在射孔后，需要对井眼内产生的碎片和油气进行处理和收集，以减少对环境的影响。

射孔工艺技术的发展使得油气勘探和开采工作更加高效和可靠。

通过射孔，可以提高油井的产出能力和采收率，达到更好的经济效益。

因此，射孔工艺技术在油气工业中的应用将继续得到重视和推崇。

射孔作业工艺技术射孔是一种在地下工程中常用的爆破工艺技术，也是一种将工程爆破效果最好的技术之一。

射孔作业的目的是通过钻孔将爆炸药注入到岩石裂缝中，通过引爆药品来进行爆破，以达到开采、隧道、道路和地下工程等目的。

射孔作业的工艺技术包括选择合适的钻孔机械和工具、选择合适的钻孔位置和方向、控制钻孔孔径和深度、选用适宜的爆炸药品以及合理布置钻孔网格等。

首先，在射孔作业前需要选用合适的钻孔机械和工具。

一般使用的钻孔机械有手持电锤、岩心钻机、钻矢车等，而钻孔工具包括钎杆、钻头、岩芯管等。

根据具体的工程要求和地质条件选择合适的钻机和钻具，可以提高钻孔效率和质量。

其次，进行射孔作业时需选择合适的钻孔位置和方向。

钻孔位置要根据地质条件和工程要求确定，一般选取在地层裂缝较集中或承载力较低的位置进行射孔。

钻孔方向则要根据地质构造和爆破设计来确定，一般选择合理的倾角和方向，以获得最佳的爆破效果。

然后，控制钻孔的孔径和深度也是射孔作业中很重要的一环。

孔径的选择要根据爆炸药品的类型和工程要求确定，一般需要根据药包体积和孔径比来选择合适的孔径。

孔径的控制可以使用纸质孔径计、橡皮桶孔径计等工具进行测量和调整。

钻孔的深度也需要严格控制，一般根据钻孔设计来确定，以确保爆破效果和安全。

此外，选用适宜的爆炸药品也是射孔作业中不可忽视的一环。

根据地质条件和工程要求，选择合适的爆炸药品可以提高爆破效果和安全性。

一般常用的爆炸药品有硝铵油炸药、硝酸铵混合油炸药、胶态炸药等。

根据具体情况来确定爆破药品的类型和用量，并严格按照相关法规和标准来进行存储、携带和使用。

最后，合理布置钻孔网格也能提高射孔作业的效果。

钻孔网格的布置要根据地质条件和工程要求确定，一般采用正交网格或三角网格布置。

布置网格时要考虑到孔间距和孔深，保持均匀布置，以确保爆破效果的均匀性和安全性。

总之，射孔作业是一项复杂的工艺技术，需要综合考虑地质条件和工程要求，合理选择钻孔机械和工具，确定钻孔位置和方向，控制钻孔孔径和深度，选用适宜的爆炸药品以及合理布置钻孔网格等。

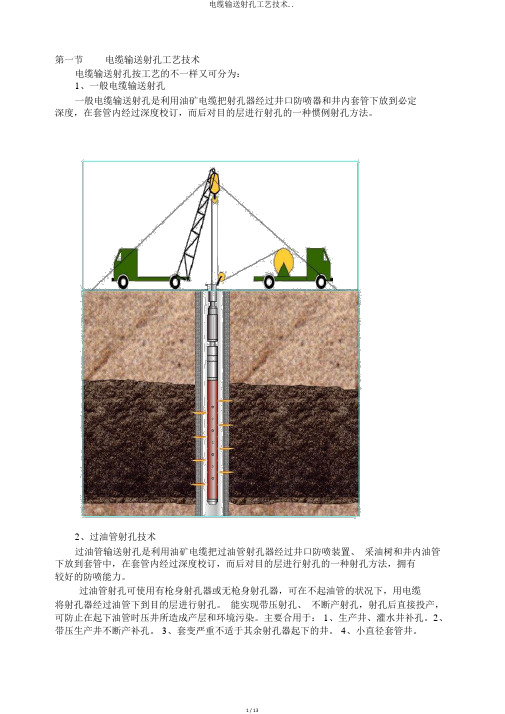

第一节电缆输送射孔工艺技术电缆输送射孔按工艺的不一样又可分为：1、一般电缆输送射孔一般电缆输送射孔是利用油矿电缆把射孔器经过井口防喷器和井内套管下放到必定深度，在套管内经过深度校订，而后对目的层进行射孔的一种惯例射孔方法。

2、过油管射孔技术过油管输送射孔是利用油矿电缆把过油管射孔器经过井口防喷装置、采油树和井内油管下放到套管中，在套管内经过深度校订，而后对目的层进行射孔的一种射孔方法，拥有较好的防喷能力。

过油管射孔可使用有枪身射孔器或无枪身射孔器，可在不起油管的状况下，用电缆将射孔器经过油管下到目的层进行射孔。

能实现带压射孔、不断产射孔，射孔后直接投产，可防止在起下油管时压井所造成产层和环境污染。

主要合用于： 1、生产井、灌水井补孔。

2、带压生产井不断产补孔。

3、套变严重不适于其余射孔器起下的井。

4、小直径套管井。

3、工程射孔主要包含油管冲孔射孔和套管封串射孔，油管冲孔拥有装枪直径小、射孔孔径大、穿深稳固的特色。

施工时，它只射穿油管而不损害套管。

冲孔作业可实现循环解卡和循环压井的目的。

套管封串射孔拥有装枪直径较大、射孔孔径大、穿深稳固的特色。

施工时，它只射穿套管及水泥环而不射入地层。

当油气井中某层因固井质量或其余原由造成的上基层串联时能够进行封串射孔。

而后挤水泥达到封串的目的。

4、工程爆炸主要包含爆炸切割、爆炸松扣。

爆炸切割：当油管、套管或钻杆因各样原由被卡在井内，没法提出时，为了下一步的施工或是为了减少损失需要上部未卡死的油管、套管或钻杆提出时，可采纳爆炸切割作业。

切割弹的型号（包含 2 寸-3 1/ 2寸油管切割弹， 3/ 2寸-7 寸套管切割弹、 2 寸 -5 1/ 2钻杆切割弹）特色和用途：UQ系列油管切割弹、 TQ系列套管切割弹和 ZQ系列钻杆切割弹采纳无杵堵粉末冶金不烧结药型罩、独到的聚能装药构造设计。

产品拥有切割成功率高、切口平齐、对其余管材无损害等特色。

切割弹可经过电缆输送在油气井内对油管、套管进行切割。

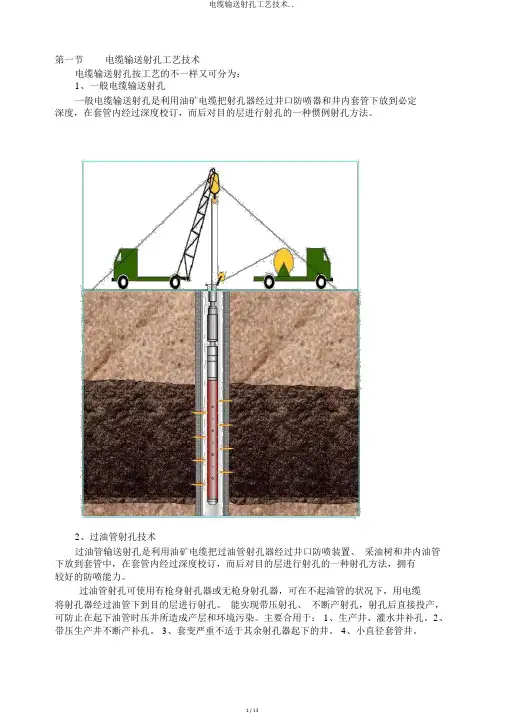

第一节 电缆输送射孔工艺技术电缆输送射孔按工艺的不同又可分为： 1、普通电缆输送射孔普通电缆输送射孔是利用油矿电缆把射孔器通过井口防喷器和井内套管下放到一定 深度，在套管内通过深度校正，然后对目的层进行射孔的一种常规射孔方法。

2、过油管射孔技术过油管输送射孔是利用油矿电缆把过油管射孔器通过井口防喷装置、 采油树和井内油 管下放到套管中，在套管内通过深度校正，然后对目的层进行射孔的一种射孔方法，具有 较好的防喷能力。

过油管射孔可使用有枪身射孔器或无枪身射孔器，可在不起油管的情况下，用电缆 将射孔器通过油管下到目的层进行射孔。

能实现带压射孔、不停产射孔，射孔后直接投产, 可避免在起下油管时压井所造成产层和环境污染。

主要适用于： 1、生产井、注水井补孔。

2、带压生产井不停产补孔。

3、套变严重不适于其它射孔器起下的井。

4、小直径套管井。

i L1=..1防喷釦井架車.00防喷皆J1BOP□ 0 □电st.3、工程射孔主要包括油管冲孔射孔和套管封串射孔，油管冲孔具有装枪直径小、射孔孔径大、穿深稳定的特点。

施工时，它只射穿油管而不损伤套管。

冲孔作业可实现循环解卡和循环压井的目的。

套管封串射孔具有装枪直径较大、射孔孔径大、穿深稳定的特点。

施工时，它只射穿套管及水泥环而不射入地层。

当油气井中某层因固井质量或其他原因造成的上下层串通时可以进行封串射孔。

然后挤水泥达到封串的目的。

4、工程爆炸主要包括爆炸切割、爆炸松扣。

爆炸切割：当油管、套管或钻杆因各种原因被卡在井内，无法提出时，为了下一步的施工或是为了减少损失需要上部未卡死的油管、套管或钻杆提出时，可选用爆炸切割作业。

切割弹的型号（包括 2寸-3 12寸油管切割弹，3/2寸-7寸套管切割弹、2寸-51/2钻杆切割弹）特点和用途：UQ系列油管切割弹、TQ系列套管切割弹和ZQ系列钻杆切割弹采用无杵堵粉末冶金不烧结药型罩、独特的聚能装药结构设计。

产品具有切割成功率高、切口平齐、对其它管材无损伤等特点。

水平井射孔技术一、水平井射孔由于油层是在水平段。

该工艺采用了管柱输送射孔器，加压引爆射孔弹的方法。

在定向射孔输送管柱与枪身之间装配活络接头、方向监测装置，在射孔枪上还增加了偏重心结构。

国外的水平井完井方法采用了裸眼完井、割缝钢管完井和套管固井完井。

套客固井需进行射孔。

国外一般采用挠性盘管输送、油管（或钻杆）输送射孔枪，在岩性疏松的储集层中采用了定向射孔。

其引爆方式是加压引爆。

1990年底国内在胜利油田完成了第一口水平井。

虽然我国水平井射孔技术起步较晚，但发展很快。

二、水平井射孔器材水平井射孔枪可分为非定向和定向射孔枪两种基本类型。

1、非定向射孔器非定向射孔所用的射孔器与普通油管输送射孔器基本相同，由于油管接头直径大于枪身直径，为了防止起下枪身时接头在套管内的阻或卡的现象，在射孔枪身上加了可滑动的防卡套。

2、向定射孔器在定向射孔中，为了保证射孔方位符合设计要求，一种是靠枪身定向，另一种是用弹架定向。

不管哪种定向都是向下射孔，三排或四排孔，弹孔之间夹角90°～120°，孔密16～20孔/m。

1）外定向射孔器外定向射孔器主要结构是两定向：弹架与枪的定向用键槽控制；枪与枪的控制用定位销固定。

另外该枪是配合引向器使用。

2）内定向射孔器内定向射孔器的结构与油管输送射孔器基本相同，该射孔器定向射孔是靠射孔弹架控制定向的。

弹架是偏重心的，其两端及中间均用弹子轴承支持。

一支弹架为3m长。

3、定向射孔器枪头、枪尾及弹架内定向所用的枪尾和普通油管输送射孔所用的枪尾相同；外定向所用的枪尾是偏重心结构同时带有定位孔，与枪身连接时必须定好位。

定向射孔使用的枪头，外定向和内定向都是一样的，一端是丝扣与枪身连接，另一端设计为内外扣结构，外扣与筛管连接，其内扣和压力起爆器连接。

水平井定向射孔用的弹架基本结构是圆筒钢弹架。

外定向弹架的特殊结构是将射孔弹布在夹角70°～180°向下射孔三排孔或四排孔，孔密16～20孔/m，两端有定向盘。

水平井射孔技术介绍一、水平井射孔技术“水平井射孔技术”是国家“八五”重点科技攻关的配套项目，大庆油田水平井开采的主要对象是低丰度、低渗透、低产的“三低”油层，需要压裂改造方能投产。

当水平井的油层胶结很差或油层需压裂改造的情况下，在油层套管较低的一侧射孔比较合适，使射孔孔眼在油层水平面的下方，因此，产层流体上行流动，避免了油层吐砂及后期开采套管沉砂问题。

另外，还为压裂提供了沿油层两侧延伸的水平通道，避免垂向通道可能造成的油层顶底盖层被压开的问题。

为此我们开发研制了几种低边定向射孔枪。

一种是弹架旋转低边定向射孔枪，它主要由枪体、弹架、配重块、轴承等组成。

由于采用了这种结构，不论射孔枪体随着水平段井眼如何转动，相邻二个射孔弹相位均为低边夹角120°，这样就达到了低边发射的目的。

它的特点是结构紧凑，灵活可靠，不受枪身外部环境的影响，安装比较容易，起下安全顺利，它适合于射孔井段多且井段较短的井。

另一种是枪身旋转低边定向射孔枪，它在井下的管柱组合为：引鞋+射孔枪+传爆接头（带导向块）+……+压力起爆器+旋转接头+油管至井口。

在射孔枪组的顶部接一个旋转接头，再在每两支枪间的传爆接头上加工有导向块，弹架和射孔弹及枪体是相对固定的。

由于射孔枪的形心与重心不重合，产生一个扭转力矩，在进入造斜段后射孔枪便在此力矩作用下，开始转动，使重心向下、形心在上沿水平段前进，以保证射孔弹发射方向是低于水平面，从而达到低边发射的目的。

依据上面的技术原理，根据油田开发的需要，我们还研制成功了水平180°射孔枪，以及三相位水平井射孔枪等，水平井射孔枪已形成系列化。

二、复合射孔技术复合射孔工艺技术是一项集射孔完井与高能气体压裂（简称HEGF）于一体的高效完井技术。

它能一次完成射孔和高能气体压裂两道工序，做到在射孔的同时对近井地层进行气体压裂，形成多条微裂缝，并可解除钻井、固井、射孔等过程对地层的污染，从而改善近井地层导流能力，提高射孔完井效果，达到射孔完井和增产、增注的目的。

射孔的名词解释射孔是工程领域中常用的术语，指的是在钻井或计划爆破等工程过程中，利用特殊的工具或装置对固体材料进行穿孔的技术操作。

射孔广泛应用于石油、天然气、地质勘探以及建筑和爆破工程等领域。

一、射孔的基本原理与分类射孔的基本原理是利用高压装置向固体材料施加压力，通过射孔装置的作用下，将导管或爆破装置推进到固体材料中，从而产生孔洞。

根据不同的射孔装置和施工方法，射孔可以分为以下几类：1. 石油钻井射孔：在石油钻井过程中，为了提高油气井的产能，一般需要进行射孔操作。

通过射孔，可以将井眼与油层有效连接起来，形成流体通道，使得油藏内的油气能够充分流入井筒，提高采收率。

石油钻井射孔主要采用“射孔枪”这种装置，通过高压气体驱动，将子弹形状的弹丸射入沉积岩层，产生射孔口。

2. 爆破射孔：爆破工程中，射孔被广泛应用于岩石破碎、隧道开凿、挖掘和炸药布置等场景。

爆破射孔主要采用射孔钻机进行操作，通常将钻具钻入岩石或土壤中，然后塞入炸药，最后引爆。

爆破射孔能够产生高压气浪和冲击波，实现目标物体的破碎或挖掘。

3. 地质勘探射孔：地质勘探中的射孔用于获取地下岩石或土层的样品，以研究地球构造、油气资源等情况。

一般情况下，地质勘探射孔使用岩心钻机，通过旋转和冲击等方式将钻具进入地下，然后从钻具内部取出岩心样品。

这些样品对于确定岩层性质、分析地质构造以及资源勘探都具有重要意义。

二、射孔的工程应用和挑战射孔作为一种重要的工程技术，在多个领域有着广泛的应用。

射孔不仅可以改善石油开采效益，提高产量，还可以促进爆破工程和地质勘探等领域的发展。

然而，射孔技术也面临一些挑战和困难。

1. 射孔的准确性：在石油开采和爆破工程中，射孔的位置和方向对于工程的效果至关重要。

因此，射孔的准确性要求高，需要通过精准的测量和控制，确保射孔位置的准确性和可控性。

同时，射孔过程中，由于地层条件的不确定性，如岩性变化、已有裂缝等，也会对射孔结果产生不确定的影响。
