管道壁厚测厚仪

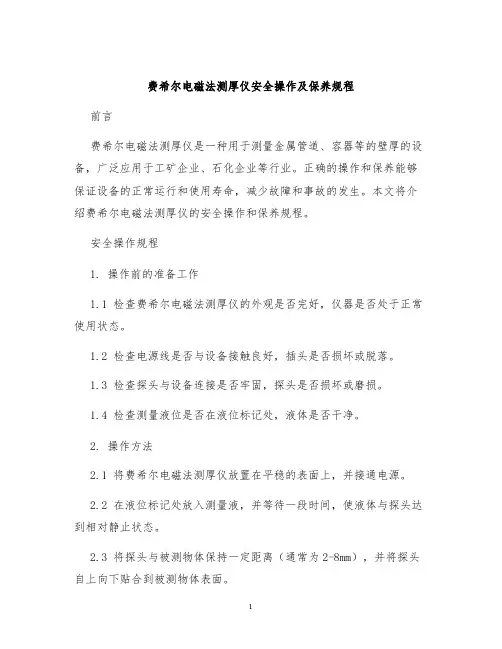

费希尔电磁法测厚仪安全操作及保养规程前言费希尔电磁法测厚仪是一种用于测量金属管道、容器等的壁厚的设备，广泛应用于工矿企业、石化企业等行业。

正确的操作和保养能够保证设备的正常运行和使用寿命，减少故障和事故的发生。

本文将介绍费希尔电磁法测厚仪的安全操作和保养规程。

安全操作规程1. 操作前的准备工作1.1 检查费希尔电磁法测厚仪的外观是否完好，仪器是否处于正常使用状态。

1.2 检查电源线是否与设备接触良好，插头是否损坏或脱落。

1.3 检查探头与设备连接是否牢固，探头是否损坏或磨损。

1.4 检查测量液位是否在液位标记处，液体是否干净。

2. 操作方法2.1 将费希尔电磁法测厚仪放置在平稳的表面上，并接通电源。

2.2 在液位标记处放入测量液，并等待一段时间，使液体与探头达到相对静止状态。

2.3 将探头与被测物体保持一定距离（通常为2-8mm），并将探头自上向下贴合到被测物体表面。

2.4 保持探头与被测物体表面平行和垂直，避免斜着贴合。

2.5 轻微地移动探头，使其在被测物表面滑动扫描，直至测量值稳定，即可记录测量值。

3. 操作注意事项3.1 操作时应佩戴防护眼镜和手套，避免液体溅到身上或眼睛中。

3.2 动作要轻缓，避免对探头和被测物体造成损坏。

3.3 测量时应保持被测物体表面的清洁和平整，不得有任何杂物或凸起物干扰测量。

3.4 操作完成后，应将探头清洗干净，避免测量液渗入探头内部。

3.5 禁止在测量操作过程中改变电源电压或调节其他参数，以免对设备造成损坏或影响测量精度。

保养规程1. 日常保养1.1 使用完毕后将费希尔电磁法测厚仪清洁干净，避免灰尘和液体积聚。

1.2 长期不使用时，应将设备放在干燥通风处，并定期进行维护保养。

1.3 探头存放时，应用透明塑料袋将其包好，避免直接暴露在空气中。

1.4 液位低于标记时，应及时添加测量液，避免探头干燥。

2. 定期维护2.1 定期检查设备的外观、电源线、插头等是否存在问题，及时更换或修复。

超声波测厚仪一、目的定期现场管道及设备进行壁厚的测量，并将数据存档，可以得出在某段时间内监测对象的壁厚减薄率，并推断管道或设备的使用寿命。

二、范围目前该仪器为标准配置，测厚范围：0.6~300mm三、操作步骤1.测量准备1)将探头插头插入主机探头插座；2)按开机键开机；3)校准设备；4)屏幕显示软件信息后将显示上次测量时使用的声速。

2.声速调节3.设置探头频率4.厚度测量测量时，将探头涂上适量的耦合剂，然后将其置于测量部位表面，适当挤压探头，使探头与被测物件表面紧密贴合，待仪器屏幕显示的数值稳定后，该数值即为厚度值，做好记录。

如果被测部位不是平面，而是像管道一样的曲面，则测量时应使探头双晶片间的缝线与管道中心轴线垂直，此时的读数即为所需厚度值。

5.报告填写1)测量中应记录下述内容并列入报告；2)试件名称、材质、规格（标称厚度）、图号、编号、表面粗糙度、验收标准；3)委托测厚单位；4)仪器型号、编号、仪器精度；5)试块型号、材质；6)探头型号、频率；7)耦合剂；8)测量结果；9)操作人员资格等级；10)报告日期；四、注意事项1、正确选择测厚探头。

2、对备件物表面进行处理。

3、正确识别材料，选择合适声速。

4、正确使用耦合剂。

5、特殊情况的处理(1)检测时发现数值明显偏离预期值，应用超声波探伤仪进行辅助判断。

当发现背面有腐蚀凹坑时，这个区域测量就得十分小心，可选择变换分割面角度做多次测量。

(2)当测量复合外形的工件（如管子弯头处）时，选较小的数据作为该工件在才测量点处的厚度。

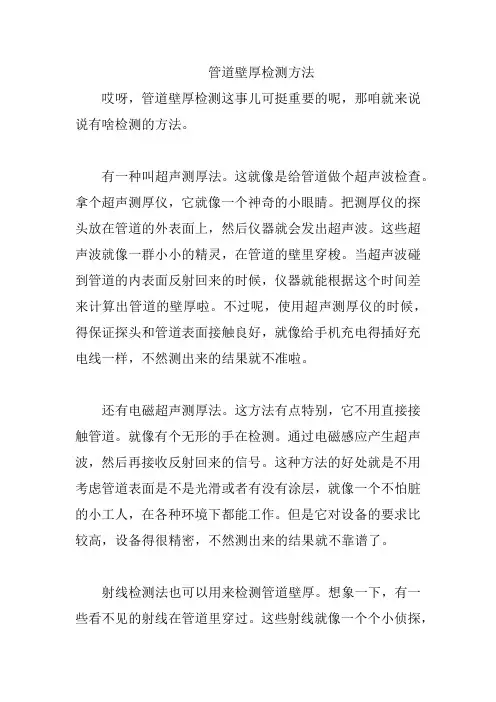

管道壁厚检测方法哎呀，管道壁厚检测这事儿可挺重要的呢，那咱就来说说有啥检测的方法。

有一种叫超声测厚法。

这就像是给管道做个超声波检查。

拿个超声测厚仪，它就像一个神奇的小眼睛。

把测厚仪的探头放在管道的外表面上，然后仪器就会发出超声波。

这些超声波就像一群小小的精灵，在管道的壁里穿梭。

当超声波碰到管道的内表面反射回来的时候，仪器就能根据这个时间差来计算出管道的壁厚啦。

不过呢，使用超声测厚仪的时候，得保证探头和管道表面接触良好，就像给手机充电得插好充电线一样，不然测出来的结果就不准啦。

还有电磁超声测厚法。

这方法有点特别，它不用直接接触管道。

就像有个无形的手在检测。

通过电磁感应产生超声波，然后再接收反射回来的信号。

这种方法的好处就是不用考虑管道表面是不是光滑或者有没有涂层，就像一个不怕脏的小工人，在各种环境下都能工作。

但是它对设备的要求比较高，设备得很精密，不然测出来的结果就不靠谱了。

射线检测法也可以用来检测管道壁厚。

想象一下，有一些看不见的射线在管道里穿过。

这些射线就像一个个小侦探，它们穿过管道的时候，根据不同的壁厚会有不同的衰减。

通过测量射线的衰减程度，就能知道管道的壁厚啦。

不过呢，射线检测有点危险，因为射线对人体有害，所以操作的时候得特别小心，得做好防护措施，就像在和一个有点危险但很厉害的家伙打交道。

涡流检测法也挺有意思的。

当把检测线圈靠近管道的时候，就会在管道里产生涡流。

这些涡流就像一个个小漩涡，它们的大小和管道的壁厚有关系。

通过测量涡流的变化，就能知道管道壁厚的情况。

不过这种方法对管道材料有一定的要求，如果管道材料不均匀或者有杂质，可能会影响检测的结果。

在实际检测的时候，有时候不是只用一种方法就行的。

可能要把几种方法结合起来用。

比如说先用超声测厚法大概了解一下壁厚的情况，然后再用射线检测法去验证一下。

就像我们看病的时候，医生可能会先用一些简单的检查，然后再做一些更深入的检查来确诊。

检测管道壁厚可不是一件简单的事儿，得认真仔细。

壁厚测厚仪安全操作及保养规程前言壁厚测厚仪是一种测量金属管道、容器、设备等的壁厚的专用仪器设备。

由于壁厚测厚仪在生产实践中被广泛使用，因此其安全操作及保养规程非常重要，能够帮助我们更好地保护设备和人身安全。

壁厚测厚仪的安装及使用1.环境壁厚测厚仪应在干燥、洁净、无腐蚀性气体、通风正常的场所使用，避免阳光直射和磁场干扰。

2.安装在安装之前，确认壁厚测厚仪的型号和规格与使用设备相匹配，并在使用之前进行安全检查。

安装时应保持设备水平，确保传感器的正负极正确连接。

安装完毕后，应详细查看仪器的适用范围、应用说明和相应的测量参数，以便准确测量。

3.使用① 操作人员必须仔细阅读壁厚测厚仪的操作说明书，并根据说明书合理掌握测量方法。

操作人员必须熟悉壁厚测厚仪和被测材料的相关参数，以便于确保测量精度，并如实记录实测数据。

② 在进行测量时，应先将测量传感器移到被测材料上，竖直方向，保持外壳与被测材料平行，然后使其稳定放好，并进行测量。

③ 在测量时应注意观察检查设备的工作状况，如果设备出现异常情况，应立即停机检查，查明原因并排除掉。

④ 操作人员不得随意调整壁厚测厚仪的参数，以免改变测量数据的准确度。

⑤ 操作人员不得随意拆卸设备，以免损坏壁厚测厚仪的内部结构。

4.保养及维护① 使用完毕后，将壁厚测厚仪存放在干燥、洁净的地方，并将设备绳子收好，不得弯曲或折叠。

② 定期检查设备电池电量，保证设备的正常使用。

③ 定期检查传感器表面是否损坏或发生变形，以保证传感器的测量精度和敏感操作。

④ 定期清洗仪器表面，选用中性清洁剂擦拭表面，保证干净整洁。

⑤定期校准仪器以确保测量数据精确。

总结壁厚测厚仪是生产实践中不可或缺的测量设备，其安全操作及保养规程是确保设备正常运行和人身安全的重要手段。

只有遵守上述安装、使用、保养等相应规程和要求，才能够正确地使用和保护壁厚测厚仪，并保证其测量精度及整体寿命。

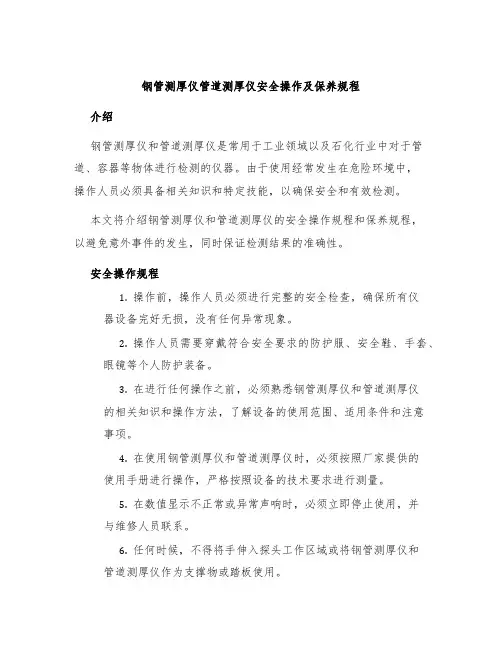

钢管测厚仪管道测厚仪安全操作及保养规程介绍钢管测厚仪和管道测厚仪是常用于工业领域以及石化行业中对于管道、容器等物体进行检测的仪器。

由于使用经常发生在危险环境中，操作人员必须具备相关知识和特定技能，以确保安全和有效检测。

本文将介绍钢管测厚仪和管道测厚仪的安全操作规程和保养规程，以避免意外事件的发生，同时保证检测结果的准确性。

安全操作规程1.操作前，操作人员必须进行完整的安全检查，确保所有仪器设备完好无损，没有任何异常现象。

2.操作人员需要穿戴符合安全要求的防护服、安全鞋、手套、眼镜等个人防护装备。

3.在进行任何操作之前，必须熟悉钢管测厚仪和管道测厚仪的相关知识和操作方法，了解设备的使用范围、适用条件和注意事项。

4.在使用钢管测厚仪和管道测厚仪时，必须按照厂家提供的使用手册进行操作，严格按照设备的技术要求进行测量。

5.在数值显示不正常或异常声响时，必须立即停止使用，并与维修人员联系。

6.任何时候，不得将手伸入探头工作区域或将钢管测厚仪和管道测厚仪作为支撑物或踏板使用。

7.操作过程中，必须避免接触液体、气体、粉尘或放射性废料。

8.操作完成后，必须关闭所有设备，拆卸探头和自锁装置，并进行适当清洗和消毒。

保养规程1.定期对钢管测厚仪和管道测厚仪进行检查和维护，评估其操作性能，以确保其正常工作状态。

2.如遇到异常现象或测量结果不准确，必须立即停止使用，通知专业技术人员进行检查，并对设备进行维修和保养。

3.钢管测厚仪和管道测厚仪的探头必须保持清洁和干燥，以确保其精度和测量准确性。

4.钢管测厚仪和管道测厚仪的电池必须及时更换，以确保设备正常运作。

5.在操作中，必须保持设备的防水性能，避免水分或腐蚀性物质渗入设备内部，导致设备故障。

6.在保养过程中，要对设备进行合理储存和使用，避免阳光直射、潮湿、腐蚀性气体接触等因素的损伤。

结论本文介绍了钢管测厚仪和管道测厚仪的安全操作规程和保养规程，以确保操作人员在对设备进行检测时，能够有效的避免意外事件的发生。

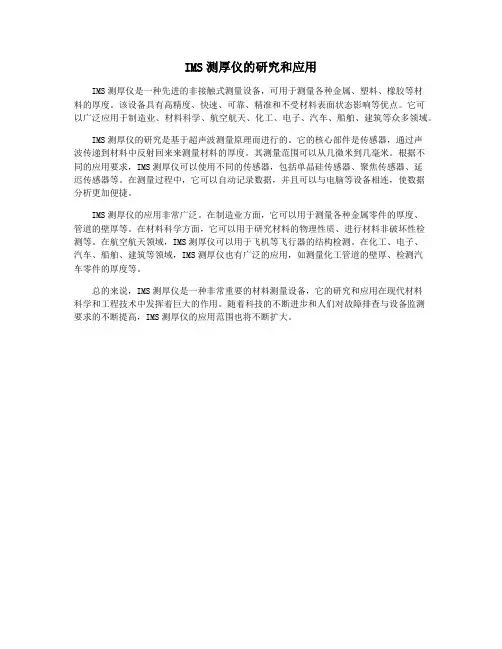

IMS测厚仪的研究和应用
IMS测厚仪是一种先进的非接触式测量设备，可用于测量各种金属、塑料、橡胶等材
料的厚度。

该设备具有高精度、快速、可靠、精准和不受材料表面状态影响等优点。

它可
以广泛应用于制造业、材料科学、航空航天、化工、电子、汽车、船舶、建筑等众多领域。

IMS测厚仪的研究是基于超声波测量原理而进行的。

它的核心部件是传感器，通过声
波传递到材料中反射回来来测量材料的厚度。

其测量范围可以从几微米到几毫米。

根据不
同的应用要求，IMS测厚仪可以使用不同的传感器，包括单晶硅传感器、聚焦传感器、延
迟传感器等。

在测量过程中，它可以自动记录数据，并且可以与电脑等设备相连，使数据
分析更加便捷。

IMS测厚仪的应用非常广泛。

在制造业方面，它可以用于测量各种金属零件的厚度、
管道的壁厚等。

在材料科学方面，它可以用于研究材料的物理性质、进行材料非破坏性检
测等。

在航空航天领域，IMS测厚仪可以用于飞机等飞行器的结构检测。

在化工、电子、
汽车、船舶、建筑等领域，IMS测厚仪也有广泛的应用，如测量化工管道的壁厚、检测汽
车零件的厚度等。

总的来说，IMS测厚仪是一种非常重要的材料测量设备，它的研究和应用在现代材料
科学和工程技术中发挥着巨大的作用。

随着科技的不断进步和人们对故障排查与设备监测
要求的不断提高，IMS测厚仪的应用范围也将不断扩大。

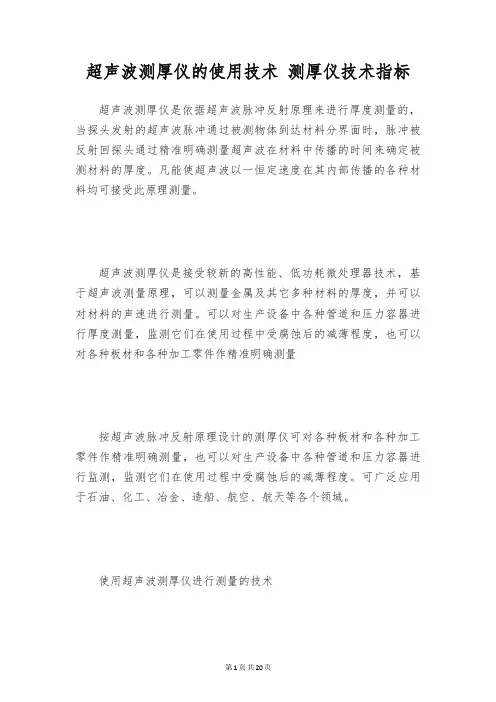

超声波测厚仪的使用技术测厚仪技术指标超声波测厚仪是依据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头通过精准明确测量超声波在材料中传播的时间来确定被测材料的厚度。

凡能使超声波以一恒定速度在其内部传播的各种材料均可接受此原理测量。

超声波测厚仪是接受较新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。

可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精准明确测量按超声波脉冲反射原理设计的测厚仪可对各种板材和各种加工零件作精准明确测量，也可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

使用超声波测厚仪进行测量的技术一、清洁表面测量前应清除被测物体表面全部的灰尘、污垢及锈蚀物，铲除油漆等复盖物。

二、提高粗糙度要求过份粗糙的表面会引起测量误差，甚至仪器无读数。

测量前应尽量使被测材料表面光滑，可使用磨、抛、锉等方法使其光滑，还可使用高粘度耦合剂，选用粗晶探头SZ2.5P。

三、粗机加工表面粗机加工表面（如车床或刨床）所造成的有规定的细槽也会引起测量误差，弥补方法同2，另外调整探头串音隔层板（穿过探头底面中心的薄层）与被测材料细槽之间的夹角，使隔层板与细槽相互垂直或平行，取读数中的最小值作为测量厚度，可取得较好效果。

四、测量圆柱型表面测量圆柱型材料，如管子、油桶等，选择探头串音隔层板与被测材料轴线之间的夹角至关紧要。

简单地说，将探头与被测材料耦合，探头串音隔层板与被测材料轴线平行或垂直，沿与被测材料轴线方向垂直地缓慢摇动探头，屏幕上的读数将有规定地变化，选择读数中的最小值，作为材料的精准厚度。

选择探头串音隔层板与被测材料轴线交角方向的标准取决于材料的曲率，直径较大的管材，选择探头串音隔层板与管子轴线垂直，直径较小的管材，则选择与管子轴线平行和垂直两种测量方法，取读数中的最小值作为测量厚度。

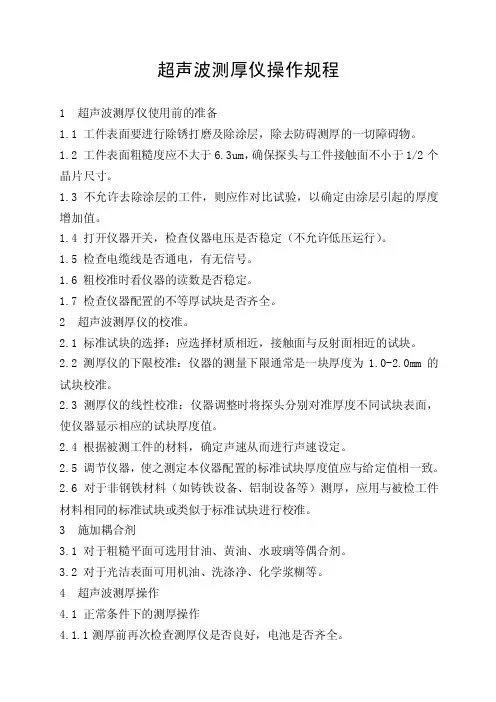

超声波测厚仪操作规程1 超声波测厚仪使用前的准备1.1 工件表面要进行除锈打磨及除涂层，除去防碍测厚的一切障碍物。

1.2 工件表面粗糙度应不大于6.3um，确保探头与工件接触面不小于1/2个晶片尺寸。

1.3 不允许去除涂层的工件，则应作对比试验，以确定由涂层引起的厚度增加值。

1.4 打开仪器开关，检查仪器电压是否稳定（不允许低压运行）。

1.5 检查电缆线是否通电，有无信号。

1.6 粗校准时看仪器的读数是否稳定。

1.7 检查仪器配置的不等厚试块是否齐全。

2 超声波测厚仪的校准。

2.1 标准试块的选择：应选择材质相近，接触面与反射面相近的试块。

2.2 测厚仪的下限校准：仪器的测量下限通常是一块厚度为1.0-2.0mm的试块校准。

2.3 测厚仪的线性校准：仪器调整时将探头分别对准厚度不同试块表面，使仪器显示相应的试块厚度值。

2.4 根据被测工件的材料，确定声速从而进行声速设定。

2.5 调节仪器，使之测定本仪器配置的标准试块厚度值应与给定值相一致。

2.6 对于非钢铁材料（如铸铁设备、铝制设备等）测厚，应用与被检工件材料相同的标准试块或类似于标准试块进行校准。

3 施加耦合剂3.1 对于粗糙平面可选用甘油、黄油、水玻璃等偶合剂。

3.2 对于光洁表面可用机油、洗涤净、化学浆糊等。

4 超声波测厚操作4.1 正常条件下的测厚操作4.1.1测厚前再次检查测厚仪是否良好，电池是否齐全。

4.1.2测厚时要保证有足够亮的光线。

4.1.3测厚时探头放置平稳，与工件接触良好，压力适当。

每个测试位置尽量在互相垂直的方向各测试一次。

4.1.4每个测试位置应稍加移动多测几次。

4.1.5当锅炉、压力容器、压力管道内壁有沉积物，且沉积物声阻抗与工件相差不大时，要先用小锤敲击几下再测量。

4.1.6 测厚过程中发现有数值漂移时，应检查仪器电源是否充足，设备是否良好。

如电池电量不足，应更换新电池。

4.1.7 长时间测厚时应边测厚边校验，以保证测厚值准确。
