测厚仪原理-测厚仪工作原理【详解】

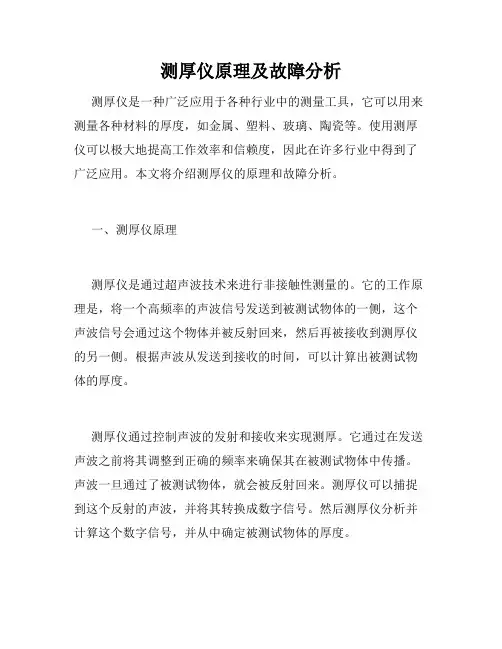

测厚仪原理及故障分析测厚仪是一种广泛应用于各种行业中的测量工具，它可以用来测量各种材料的厚度，如金属、塑料、玻璃、陶瓷等。

使用测厚仪可以极大地提高工作效率和信赖度，因此在许多行业中得到了广泛应用。

本文将介绍测厚仪的原理和故障分析。

一、测厚仪原理测厚仪是通过超声波技术来进行非接触性测量的。

它的工作原理是，将一个高频率的声波信号发送到被测试物体的一侧，这个声波信号会通过这个物体并被反射回来，然后再被接收到测厚仪的另一侧。

根据声波从发送到接收的时间，可以计算出被测试物体的厚度。

测厚仪通过控制声波的发射和接收来实现测厚。

它通过在发送声波之前将其调整到正确的频率来确保其在被测试物体中传播。

声波一旦通过了被测试物体，就会被反射回来。

测厚仪可以捕捉到这个反射的声波，并将其转换成数字信号。

然后测厚仪分析并计算这个数字信号，并从中确定被测试物体的厚度。

二、测厚仪故障分析测厚仪在使用过程中也会出现故障，这些故障有可能会导致测量结果不准确。

下面列举一些常见的故障及其解决方法：1. 电源问题如果测厚仪没有电源，它就无法正常工作。

如果你没有检查到任何问题，可以尝试更换电池或使用电源适配器。

2. 声波传播问题声波传递过程中如果被测试物体内的杂质、气泡等会对声波的传播造成阻碍，从而导致测量误差。

建议在测量前清洗测试物体和测试头。

3. 接线问题测厚仪的探头和仪器本体之间需要良好的接触，否则会影响信号传输，建议检查接线是否松动或连接不良。

4. 仪器本体问题如显示器显示不正常、按键失灵以及其他各种问题，建议参考产品手册，或者联系厂家进行维修或更换。

结语测厚仪作为一种重要的测量工具，其原理和故障分析是非常重要的。

在使用测厚仪时，要按照使用手册来正确操作，并按时进行维护，以保证测量结果的准确性。

同时，如果遇到测量不准确的情况，要及时进行故障排查和维修。

光学薄膜测厚仪的工作原理
光学薄膜测厚仪的工作原理如下：
1. 光源发射：光学薄膜测厚仪一般使用单色光或白光作为光源。

光源发出的光经过准直系统使其成为平行光束。

2. 光束分裂：光束经过分光器或分束器进一步将其分成两束光线，其中一束作为参考光线，另一束作为测试光线。

3. 反射与透射：测试光线照射到待测薄膜表面上，一部分光线被反射回来，另一部分光线穿透薄膜，但在传播过程中会因折射而改变方向。

4. 干涉现象：参考光线和测试光线在接近薄膜表面的位置发生干涉现象。

由于两束光线的光程差不同，导致干涉的强度和相位发生变化。

5. 探测器接收：探测器接收反射光和透射光的干涉信号，并将其转换为电信号传输给计算机或显示器进行处理。

6. 信号分析与计算：计算机或显示器通过分析接收到的干涉信号，计算得出薄膜的厚度。

根据输入的参数和光学薄膜的特性，可以对薄膜的厚度进行精确测量和分析。

通过以上工作原理，光学薄膜测厚仪可以非接触地测量薄膜的厚度，具有高精度、快速、无损伤等特点，广泛应用于光学薄膜领域。

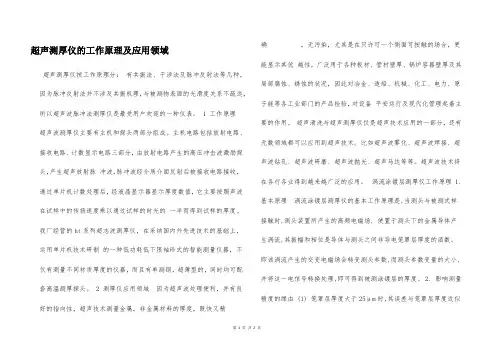

超声测厚仪的工作原理及应用领域超声测厚仪按工作原理分：有共振法、干涉法及脉冲反射法等几种，因为脉冲反射法并不涉及共振机理，与被测物表面的光滑度关系不疏远，所以超声波脉冲法测厚仪是最受用户欢迎的一种仪表。

1 工作原理超声波测厚仪主要有主机和探头两部分组成。

主机电路包括放射电路、接收电路、计数显示电路三部分，由放射电路产生的高压冲击波激励探头，产生超声放射脉冲波，脉冲波经介质介面反射后被接收电路接收，通过单片机计数处理后，经液晶显示器显示厚度数值，它主要按照声波在试样中的传扬速度乘以通过试样的时光的一半而得到试样的厚度。

我厂经营的ht系列超志波测厚仪，在采纳国内外先进技术的基础上，运用单片机技术研制的一种低功耗低下限袖珍式的智能测量仪器，不仅有测量不同材质厚度的仪器，而且有单测钢，超薄型的，同时均可配套高温测厚探头。

2 测厚仪应用领域因为超声波处理便利，并有良好的指向性，超声技术测量金属，非金属材料的厚度，既快又精确，无污染，尤其是在只许可一个侧面可按触的场合，更能显示其优越性，广泛用于各种板材、管材壁厚、锅炉容器壁厚及其局部腐蚀、锈蚀的状况，因此对冶金、造船、机械、化工、电力、原子能等各工业部门的产品检验，对设备平安运行及现代化管理起着主要的作用。

超声清洗与超声测厚仪仅是超声技术应用的一部分，还有无数领域都可以应用到超声技术。

比如超声波雾化、超声波焊接、超声波钻孔、超声波研磨、超声波抛光、超声马达等等。

超声波技术将在各行各业得到越来越广泛的应用。

涡流涂镀层测厚仪工作原理 1. 基本原理涡流涂镀层测厚仪的基本工作原理是,当测头与被测式样接触时,测头装置所产生的高频电磁场, 使置于测头下的金属导体产生涡流,其振幅和相位是导体与测头之间非导电笼罩层厚度的函数。

即该涡流产生的交变电磁场会转变测头参数,而测头参数变量的大小,并将这一电信号转换处理,即可得到被测涂镀层的厚度。

2. 影响测量精度的缘由 (1) 笼罩层厚度大于25μm时,其误差与笼罩层厚度近似成正比； (2) 基体金属的电导率对测量有影响,它与基体金属材料成分及热处理办法有关； (3) 任何一种测厚仪都要求基体金属有一个临界厚度,惟独大于这个厚度,测量才不会受基体金属厚度的影响； (4) 涡流测厚仪对式样测定存在边缘效应,即对逼近式样边缘或内转角处的测量是不行靠的； (5) 试样的曲率对测量有影响,这种影响将随曲率半径的减小显然地增大； (6) 基体金属和笼罩层的表面粗糙度影响测量的精度,粗糙度增大,影响增大； (7) 涡流测厚仪对阻碍测头与笼罩层表面紧密接触的附着物质敏感.因此测量前应清除测头和笼罩层表面的污物;测量时应使测头与测试表面保持恒压垂挺直触【关键词】超声测厚仪北京普天同创上一篇：下一篇：。

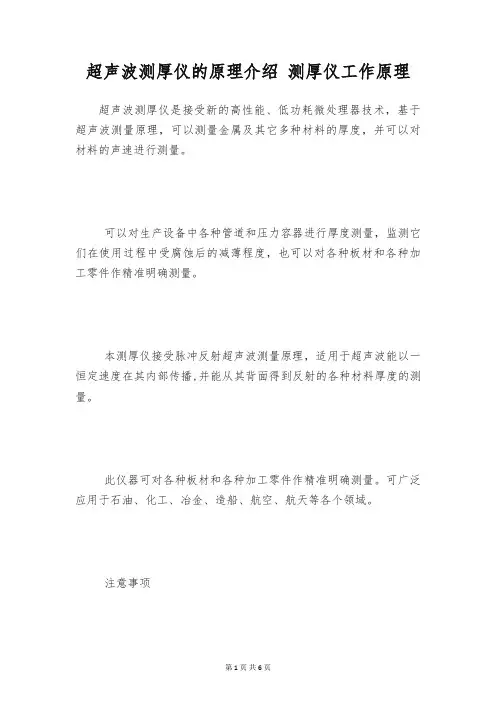

超声波测厚仪的原理介绍测厚仪工作原理超声波测厚仪是接受新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。

可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精准明确测量。

本测厚仪接受脉冲反射超声波测量原理，适用于超声波能以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件作精准明确测量。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

注意事项a.电源电压低时，在液晶屏幕左侧显示低电压符号，此时为了保证仪器的正常测量使用，请您适时更换电池。

b.在不需要背光的时候，尽量不要长时间开启背光，以免过快消耗电池的电量。

c.传感器表面为丙烯树脂，对粗糙表面的重划很敏感，因此在使用中尽量轻按。

d.在测量以后尽量适时将传感器表面的耦合剂和标准试块，被测物体表面的耦合剂清理干净。

e.被测物体表面温度不超过60度，以免导致传感器不能正常测量。

f.仪器长时间不使用时应将电池取出，以免电池漏液导致仪器损坏。

g.尽量避开油污，潮湿，碰撞。

h.插拔传感器时，应捏住活动外套沿轴线用力，不可旋转传感器头部，以免损坏传感器电缆线芯。

工作原理超声波测厚仪紧要有主机和探头两部分构成。

主机电路包括发射电路、接收电路、计数显示电路三部分，由发射电路产生的高压冲击波激励探头；产生超声发射脉冲波，脉冲波经介质介面反射后被接收电路接收，通过单片机计数处理后，经液晶显示器显示厚度数值；它紧要依据声波在试样中的传播速度乘以通过试样的时间的一半而得到试样的厚度。

超声波测厚仪，在接受国内外先进技术的基础上，运用单片机技术研制的一种低功耗低下限袖珍式的智能测量仪器，接受高精度计时芯片，测量辨别率达到0.001mm。

漆膜测厚仪技术参数都有哪些？漆膜测厚仪低电压提示，接受了磁感应测厚方法。

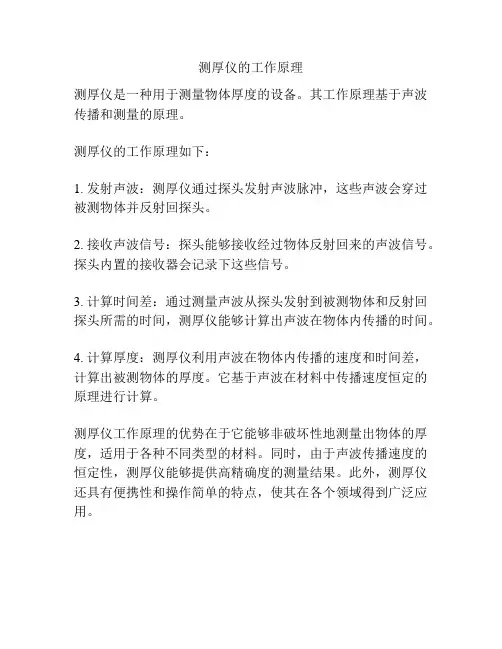

测厚仪的工作原理
测厚仪是一种用于测量物体厚度的设备。

其工作原理基于声波传播和测量的原理。

测厚仪的工作原理如下：
1. 发射声波：测厚仪通过探头发射声波脉冲，这些声波会穿过被测物体并反射回探头。

2. 接收声波信号：探头能够接收经过物体反射回来的声波信号。

探头内置的接收器会记录下这些信号。

3. 计算时间差：通过测量声波从探头发射到被测物体和反射回探头所需的时间，测厚仪能够计算出声波在物体内传播的时间。

4. 计算厚度：测厚仪利用声波在物体内传播的速度和时间差，计算出被测物体的厚度。

它基于声波在材料中传播速度恒定的原理进行计算。

测厚仪工作原理的优势在于它能够非破坏性地测量出物体的厚度，适用于各种不同类型的材料。

同时，由于声波传播速度的恒定性，测厚仪能够提供高精确度的测量结果。

此外，测厚仪还具有便携性和操作简单的特点，使其在各个领域得到广泛应用。

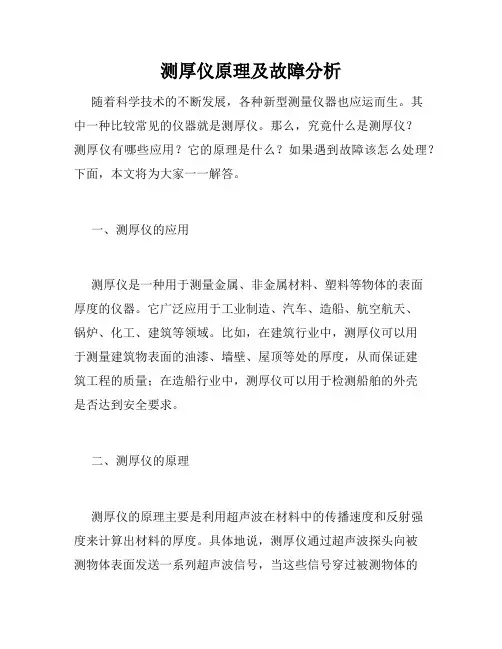

测厚仪原理及故障分析随着科学技术的不断发展，各种新型测量仪器也应运而生。

其中一种比较常见的仪器就是测厚仪。

那么，究竟什么是测厚仪？测厚仪有哪些应用？它的原理是什么？如果遇到故障该怎么处理？下面，本文将为大家一一解答。

一、测厚仪的应用测厚仪是一种用于测量金属、非金属材料、塑料等物体的表面厚度的仪器。

它广泛应用于工业制造、汽车、造船、航空航天、锅炉、化工、建筑等领域。

比如，在建筑行业中，测厚仪可以用于测量建筑物表面的油漆、墙壁、屋顶等处的厚度，从而保证建筑工程的质量；在造船行业中，测厚仪可以用于检测船舶的外壳是否达到安全要求。

二、测厚仪的原理测厚仪的原理主要是利用超声波在材料中的传播速度和反射强度来计算出材料的厚度。

具体地说，测厚仪通过超声波探头向被测物体表面发送一系列超声波信号，当这些信号穿过被测物体的表面到达另一侧时，它们会被分散、反射或穿过物体。

接着，测厚仪会通过接收探头所接收到的反射强度和时间来计算出被测物体的厚度。

一般而言，测厚仪的测量精度可以达到0.01毫米以上。

三、测厚仪的故障分析测厚仪与其他仪器一样，偶尔也会遇到故障。

下面，我们来看看测厚仪可能出现的故障类型以及处理方法。

1. 电池电量不足由于使用频率高，测厚仪很容易出现电池电量不足的情况。

此时，最好的方法就是更换新电池。

不要使用不同型号的电池，否则可能会对测厚仪造成损坏。

2. 探头与被测物体之间存在间隙如果使用过程中出现探头与被测物体之间存在间隙的情况，那么结果就会偏差很大。

可以通过调整探头与被测物体之间的距离或者更换更合适的探头来解决此问题。

3. 测厚仪读数异常如果测厚仪读数异常，那么可以考虑将探头与被测物体置于另一处进行测量。

如果此时读数变正常，那么可以断定原先的那个位置可能存在某种缺陷或问题。

总之，测厚仪作为一种精密仪器，需要我们在使用过程中时刻注意仪器是否正常运转，以确保精度和安全性，同时，当出现故障时，可根据具体情况采取一些简单的措施来解决问题。

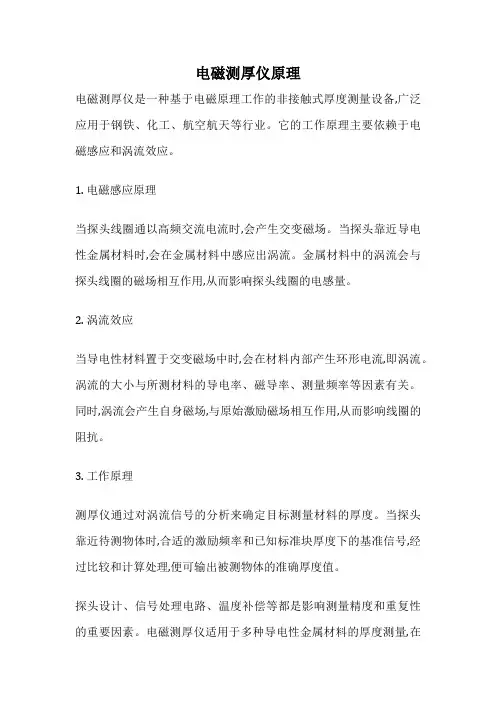

电磁测厚仪原理
电磁测厚仪是一种基于电磁原理工作的非接触式厚度测量设备,广泛应用于钢铁、化工、航空航天等行业。

它的工作原理主要依赖于电磁感应和涡流效应。

1. 电磁感应原理
当探头线圈通以高频交流电流时,会产生交变磁场。

当探头靠近导电性金属材料时,会在金属材料中感应出涡流。

金属材料中的涡流会与探头线圈的磁场相互作用,从而影响探头线圈的电感量。

2. 涡流效应
当导电性材料置于交变磁场中时,会在材料内部产生环形电流,即涡流。

涡流的大小与所测材料的导电率、磁导率、测量频率等因素有关。

同时,涡流会产生自身磁场,与原始激励磁场相互作用,从而影响线圈的阻抗。

3. 工作原理
测厚仪通过对涡流信号的分析来确定目标测量材料的厚度。

当探头靠近待测物体时,合适的激励频率和已知标准块厚度下的基准信号,经过比较和计算处理,便可输出被测物体的准确厚度值。

探头设计、信号处理电路、温度补偿等都是影响测量精度和重复性的重要因素。

电磁测厚仪适用于多种导电性金属材料的厚度测量,在
无损检测领域发挥着重要作用。

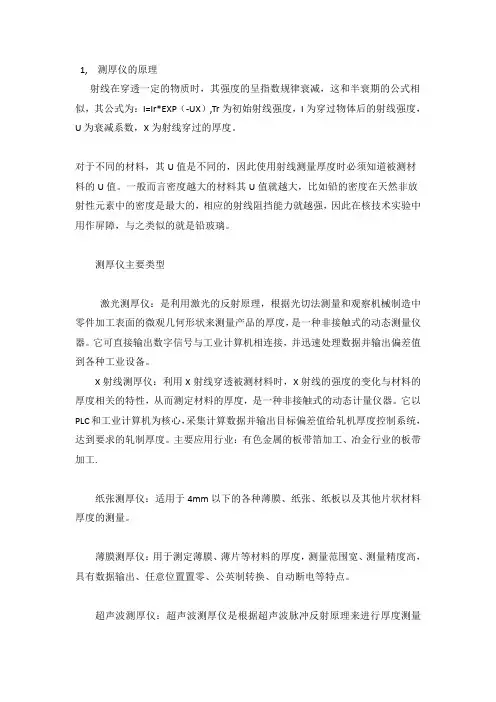

1, 测厚仪的原理射线在穿透一定的物质时，其强度的呈指数规律衰减，这和半衰期的公式相似，其公式为：I=Ir*EXP（-UX）,Tr为初始射线强度，I为穿过物体后的射线强度，U为衰减系数，X为射线穿过的厚度。

对于不同的材料，其U值是不同的，因此使用射线测量厚度时必须知道被测材料的U值。

一般而言密度越大的材料其U值就越大，比如铅的密度在天然非放射性元素中的密度是最大的，相应的射线阻挡能力就越强，因此在核技术实验中用作屏障，与之类似的就是铅玻璃。

测厚仪主要类型激光测厚仪：是利用激光的反射原理，根据光切法测量和观察机械制造中零件加工表面的微观几何形状来测量产品的厚度，是一种非接触式的动态测量仪器。

它可直接输出数字信号与工业计算机相连接，并迅速处理数据并输出偏差值到各种工业设备。

X射线测厚仪：利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，从而测定材料的厚度，是一种非接触式的动态计量仪器。

它以PLC和工业计算机为核心，采集计算数据并输出目标偏差值给轧机厚度控制系统，达到要求的轧制厚度。

主要应用行业：有色金属的板带箔加工、冶金行业的板带加工.纸张测厚仪：适用于4mm以下的各种薄膜、纸张、纸板以及其他片状材料厚度的测量。

薄膜测厚仪：用于测定薄膜、薄片等材料的厚度，测量范围宽、测量精度高，具有数据输出、任意位置置零、公英制转换、自动断电等特点。

超声波测厚仪：超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。

适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。

X射线测厚仪：适用生产铝板、铜板、钢板等冶金材料为产品的企业，可以与轧机配套，应用于热轧、铸轧、冷轧、箔轧。

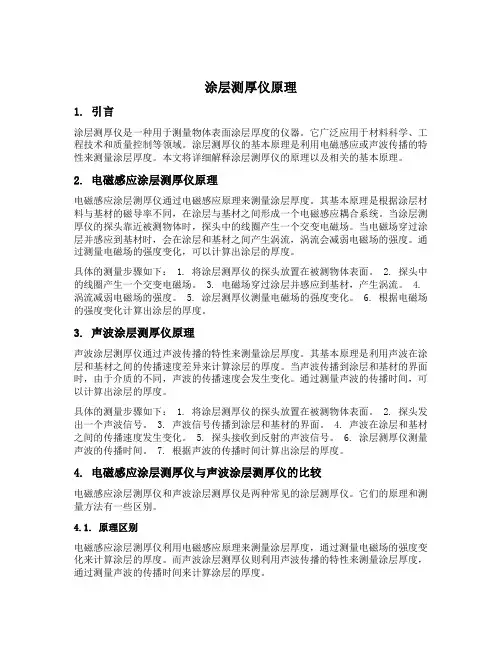

涂层测厚仪原理1. 引言涂层测厚仪是一种用于测量物体表面涂层厚度的仪器。

它广泛应用于材料科学、工程技术和质量控制等领域。

涂层测厚仪的基本原理是利用电磁感应或声波传播的特性来测量涂层厚度。

本文将详细解释涂层测厚仪的原理以及相关的基本原理。

2. 电磁感应涂层测厚仪原理电磁感应涂层测厚仪通过电磁感应原理来测量涂层厚度。

其基本原理是根据涂层材料与基材的磁导率不同，在涂层与基材之间形成一个电磁感应耦合系统。

当涂层测厚仪的探头靠近被测物体时，探头中的线圈产生一个交变电磁场。

当电磁场穿过涂层并感应到基材时，会在涂层和基材之间产生涡流，涡流会减弱电磁场的强度。

通过测量电磁场的强度变化，可以计算出涂层的厚度。

具体的测量步骤如下： 1. 将涂层测厚仪的探头放置在被测物体表面。

2. 探头中的线圈产生一个交变电磁场。

3. 电磁场穿过涂层并感应到基材，产生涡流。

4. 涡流减弱电磁场的强度。

5. 涂层测厚仪测量电磁场的强度变化。

6. 根据电磁场的强度变化计算出涂层的厚度。

3. 声波涂层测厚仪原理声波涂层测厚仪通过声波传播的特性来测量涂层厚度。

其基本原理是利用声波在涂层和基材之间的传播速度差异来计算涂层的厚度。

当声波传播到涂层和基材的界面时，由于介质的不同，声波的传播速度会发生变化。

通过测量声波的传播时间，可以计算出涂层的厚度。

具体的测量步骤如下： 1. 将涂层测厚仪的探头放置在被测物体表面。

2. 探头发出一个声波信号。

3. 声波信号传播到涂层和基材的界面。

4. 声波在涂层和基材之间的传播速度发生变化。

5. 探头接收到反射的声波信号。

6. 涂层测厚仪测量声波的传播时间。

7. 根据声波的传播时间计算出涂层的厚度。

4. 电磁感应涂层测厚仪与声波涂层测厚仪的比较电磁感应涂层测厚仪和声波涂层测厚仪是两种常见的涂层测厚仪。

它们的原理和测量方法有一些区别。

4.1. 原理区别电磁感应涂层测厚仪利用电磁感应原理来测量涂层厚度，通过测量电磁场的强度变化来计算涂层的厚度。

1, 测厚仪的原理射线在穿透一定的物质时，其强度的呈指数规律衰减，这和半衰期的公式相似，其公式为：I=Ir*EXP（-UX）,Tr为初始射线强度，I为穿过物体后的射线强度，U为衰减系数，X为射线穿过的厚度。

对于不同的材料，其U值是不同的，因此使用射线测量厚度时必须知道被测材料的U值。

一般而言密度越大的材料其U值就越大，比如铅的密度在天然非放射性元素中的密度是最大的，相应的射线阻挡能力就越强，因此在核技术实验中用作屏障，与之类似的就是铅玻璃。

测厚仪主要类型激光测厚仪：是利用激光的反射原理，根据光切法测量和观察机械制造中零件加工表面的微观几何形状来测量产品的厚度，是一种非接触式的动态测量仪器。

它可直接输出数字信号与工业计算机相连接，并迅速处理数据并输出偏差值到各种工业设备。

X射线测厚仪：利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，从而测定材料的厚度，是一种非接触式的动态计量仪器。

它以PLC和工业计算机为核心，采集计算数据并输出目标偏差值给轧机厚度控制系统，达到要求的轧制厚度。

主要应用行业：有色金属的板带箔加工、冶金行业的板带加工.纸张测厚仪：适用于4mm以下的各种薄膜、纸张、纸板以及其他片状材料厚度的测量。

薄膜测厚仪：用于测定薄膜、薄片等材料的厚度，测量范围宽、测量精度高，具有数据输出、任意位置置零、公英制转换、自动断电等特点。

超声波测厚仪：超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。

适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。

X射线测厚仪：适用生产铝板、铜板、钢板等冶金材料为产品的企业，可以与轧机配套，应用于热轧、铸轧、冷轧、箔轧。

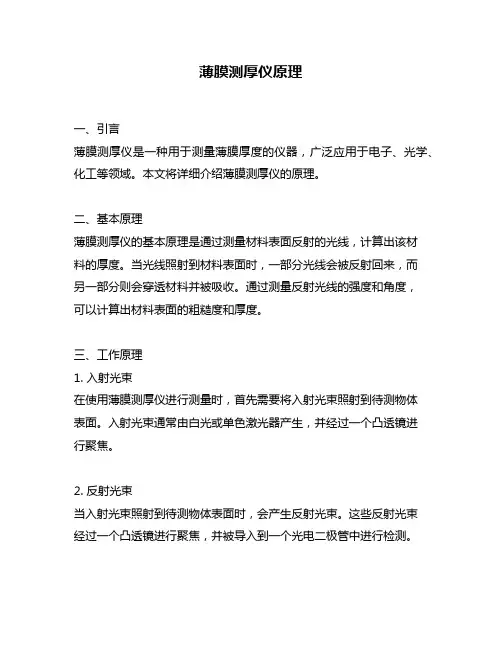

薄膜测厚仪原理一、引言薄膜测厚仪是一种用于测量薄膜厚度的仪器，广泛应用于电子、光学、化工等领域。

本文将详细介绍薄膜测厚仪的原理。

二、基本原理薄膜测厚仪的基本原理是通过测量材料表面反射的光线，计算出该材料的厚度。

当光线照射到材料表面时，一部分光线会被反射回来，而另一部分则会穿透材料并被吸收。

通过测量反射光线的强度和角度，可以计算出材料表面的粗糙度和厚度。

三、工作原理1. 入射光束在使用薄膜测厚仪进行测量时，首先需要将入射光束照射到待测物体表面。

入射光束通常由白光或单色激光器产生，并经过一个凸透镜进行聚焦。

2. 反射光束当入射光束照射到待测物体表面时，会产生反射光束。

这些反射光束经过一个凸透镜进行聚焦，并被导入到一个光电二极管中进行检测。

3. 计算厚度通过测量反射光束的强度和角度，可以计算出待测物体表面的粗糙度和厚度。

具体地，当反射光束经过凸透镜后，会形成一个圆锥形的光束，其顶点位于待测物体表面。

根据菲涅尔公式，可以计算出反射光线的强度和角度。

进一步地，通过比较反射光线在空气中和在待测物体中的相位差，可以计算出待测物体的厚度。

四、影响因素1. 入射角度入射角度是影响薄膜测厚仪精确性的重要因素之一。

如果入射角度太小，则会导致反射光线偏离检测器；如果入射角度太大，则会导致反射光线在材料内部发生多次反射而失真。

2. 待测物体材料不同材料对于不同波长的光有不同的吸收率和折射率，这也会影响薄膜测厚仪的精确度。

因此，在进行测量前需要对待测物体的材料进行分析。

3. 光源稳定性光源的稳定性对于薄膜测厚仪的精确度同样非常重要。

如果光源不稳定，则会导致反射光线的强度发生变化，从而影响测量结果。

五、应用领域薄膜测厚仪广泛应用于电子、光学、化工等领域。

在电子领域，薄膜测厚仪可以用于测量半导体芯片中不同层次之间的距离；在光学领域，它可以用于制造高精度透镜和反射镜；在化工领域，它可以用于控制涂层材料的厚度。

六、结论综上所述，薄膜测厚仪是一种通过测量反射光线强度和角度计算出待测物体表面粗糙度和厚度的仪器。

测厚仪工作原理
测厚仪是一种用于测量物体厚度的仪器，其工作原理主要基于声波传播和反射的原理。

测厚仪的主要部件包括发射器、接收器和计时器。

当测厚仪工作时，发射器会产生一个高频声波信号，并将其发送到待测物体表面。

这个声波信号会穿过物体表面并进入物体内部。

当声波信号进入物体内部后，它会遇到不同材料的界面，并发生反射。

这些反射的声波信号会经过物体内部，回到物体表面并被接收器接收。

接收器会将这些接收到的反射声波信号转换为电信号，并通过计时器测量从发射到接收所经过的时间。

根据声波在不同材料中的传播速度和从发射到接收所经过的时间，测厚仪可以计算出物体的厚度。

通常情况下，测厚仪会校准为一种特定的材料，通过与这种材料的声波传播速度进行比较，可以得出待测物体的厚度。

测厚仪广泛应用于各个领域，如建筑、制造业、航空航天等，用于测量金属、塑料、玻璃等不同材料的厚度，为质量控制和检验提供准确的数据。

2.2、测厚仪工作原理对于X射线，在其穿透被测材料后，射线强度I的衰减规律为式中 I0———入射射线强度；μ———吸收系数；h———被测材料的厚度。

当μ和I0一定时，I仅仅是板厚h的函数，所以测出I就可以知道厚度h。

X射线测厚仪原理是根据X射线穿透被测物时的强度衰减来进行转换测量厚度的，即测量被测钢板所吸收的X射线量，根据该X射线的能量值，确定被测件的厚度。

由X射线探测头将接收到的信号转换为电信号，经过前置放大器放大，再由专用测厚仪操作系统转换为显示给人们以直观的实际厚度信号。

X射线源辐射强度的大小，与X射线管的发射强度和被测钢板所吸收的X射线强度相关。

一个在系统量程范围内的给定厚度，为了确定其所需的X射线能量值，可利用M215型X射线检测仪进行校准。

在检测任一特殊厚度时，系统将设定X射线的能量值，使检测能够顺利完成。

在厚度一定的情况下，X射线的能量值为常量。

当安全快门打开，X射线将从X射线源和探头之间的被测钢板中通过，被测钢板将一部分能量吸收，剩余的X射线被位于X射线源正上方的探头接收，探头将所接收的X射线转换为与之大小相关的输出电压。

如果改变被测钢板的厚度，则所吸收的X射线量也将改变，这将使探头所接收的X射线量发生变化，检测信号也随之发生相应的变化。

参考资料：楼上没有给出公式，就等于没有说出重点，因此不要轻易的COPY。

简单的说，就是射线在穿透一定的物质时，其强度的呈指数规律衰减，这和半衰期的公式相似，其公式为：I=Ir*EXP（-UX）,Tr为初始射线强度，I为穿过物体后的射线强度，U为衰减系数，X为射线穿过的厚度。

对于不同的材料，其U值是不同的，因此使用射线测量厚度时必须知道被测材料的U值。

一般而言密度越大的材料其U值就越大，比如铅的密度在天然非放射性元素中的密度是最大的，相应的射线阻挡能力就越强，因此在核技术实验中用作屏障，与之类似的就是铅玻璃。

射线检测仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温度记录仪分享举报|83 次阅读 | 0 个评论测原理作者：allen1898年11月8日，伦琴发现了X射线，从此无损检测技术开始发生了质的变革。

涂层测厚仪的原理和使用介绍测厚仪技术指标涂层测厚仪又称为覆层测厚仪，原理以及应用如下：一、原理磁性测厚原理：当测头与覆层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可计算覆盖层的厚度。

涡流测厚原理：利用高频交电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。

二、适用行业1、电镀、喷涂：这个行业是使用我们仪器较多的，占每年销量相当大的比例，是我们紧要用户群体，需要花大的精力去不断挖掘。

2、管道防腐：紧要以石化方面的用户比较多，一般防腐层比较厚，TT260配F10探头的用户比较多。

3、铝型材：今年以来受国家实施强制标准，型材企业换发许可证的影响，该行业显现前所未有的好势头，紧要测型材上面的氧化膜，据了解生产企业每少镀一微米，一吨型材“节省”150元，特别可观，因此国家强制要求配备包括涂层测厚仪在内的相关检测设备。

此举也给我们带来了特别好的机会。

这个机会也同样受到竞争对手的关注，他们最大限度的调低了价格，而且实行铺货等多种方式快速在此行业打开攻势，针对于此唐总、石总也多次指示紧密关注对手动向时世实行相应策略，宗旨是让利不让市场。

希望分公司同仁也能切实利用好这次机会，充分发挥区域优势，使我们的产品更多进入该行业，也为今后在此行业的销售打下基础。

另外，也可以扩大我们的产品在整个市场的影响。

4、钢结构：对于我们的产品这类企业也可以单独划为一个行业。

涂层测厚仪在此行业也的确有很大的应用，包括铁塔等厂家近来购买信息也比较多。

5、印刷线路版及丝网印刷等行业，这类企业相对来讲数特别行业，购买量目前来看只是来自零星一些厂家， 8月份我们就有两家印刷企业购买。

可以看出还是有需求的，需要我们不断做工作，挖掘信息资源，多发觉一些新的销售机会。

涂层测厚仪如何使用才可避开降低误差在运用涂层测厚仪测量时尽量运用被测材质来作为调零的基体，以防止由于不同的材质而致使导磁性不同，而呈现测量误差。

2.2、测厚仪工作原理对于X射线，在其穿透被测材料后，射线强度I的衰减规律为式中 I0———入射射线强度；μ———吸收系数；h———被测材料的厚度。

当μ和I0一定时，I仅仅是板厚h的函数，所以测出I就可以知道厚度h。

X射线测厚仪原理是根据X射线穿透被测物时的强度衰减来进行转换测量厚度的，即测量被测钢板所吸收的X射线量，根据该X射线的能量值，确定被测件的厚度。

由X射线探测头将接收到的信号转换为电信号，经过前置放大器放大，再由专用测厚仪操作系统转换为显示给人们以直观的实际厚度信号。

X射线源辐射强度的大小，与X射线管的发射强度和被测钢板所吸收的X射线强度相关。

一个在系统量程范围内的给定厚度，为了确定其所需的X射线能量值，可利用M215型X射线检测仪进行校准。

在检测任一特殊厚度时，系统将设定X射线的能量值，使检测能够顺利完成。

在厚度一定的情况下，X射线的能量值为常量。

当安全快门打开，X射线将从X射线源和探头之间的被测钢板中通过，被测钢板将一部分能量吸收，剩余的X射线被位于X射线源正上方的探头接收，探头将所接收的X射线转换为与之大小相关的输出电压。

如果改变被测钢板的厚度，则所吸收的X射线量也将改变，这将使探头所接收的X射线量发生变化，检测信号也随之发生相应的变化。

参考资料：楼上没有给出公式，就等于没有说出重点，因此不要轻易的COPY。

简单的说，就是射线在穿透一定的物质时，其强度的呈指数规律衰减，这和半衰期的公式相似，其公式为：I=Ir*EXP（-UX）,Tr为初始射线强度，I为穿过物体后的射线强度，U为衰减系数，X为射线穿过的厚度。

对于不同的材料，其U值是不同的，因此使用射线测量厚度时必须知道被测材料的U值。

一般而言密度越大的材料其U值就越大，比如铅的密度在天然非放射性元素中的密度是最大的，相应的射线阻挡能力就越强，因此在核技术实验中用作屏障，与之类似的就是铅玻璃。

射线检测仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温湿度记录仪温度记录仪分享举报|83 次阅读 | 0 个评论测原理作者：allen1898年11月8日，伦琴发现了X射线，从此无损检测技术开始发生了质的变革。

测厚仪原理
检测厚仪原理
1. 基本原理：
检测厚仪的基本原理是在材料表面上施加脉冲(音声)波，并检测其回
波数据。

利用回波数据可以得到材料的厚度信息，从而实现厚度的检测。

2. 原理分析：
(1) 光学原理
它利用脉冲(音声)波穿透材料，再检测穿透后的波来得到材料厚度。

物体表面反射的脉冲(音声)波反射率可以通过分析来提取材料厚度。

(2) 射线原理
脉冲(音声)波穿过物体，而基于物体表面反射特性计算出材料厚度。

(3) 电磁原理
利用电磁子波对复合材料的反射特性，通过控制电磁子波的衰减率，计算出材料厚度。

3. 硬件组成：
检测厚仪一般由发射装置、接收装置以及信号处理部分组成。

(1) 发射装置：
发射机主要由信号源(声源)、脉冲/音压波发射装置等部分组成。

(2) 接收装置：
接收机主要由探头、放大器、材料检测仪等部分组成。

(3) 信号处理部分：
信号处理部分主要由延时电路、滤波器、微处理器等构成，通过计算机的信息处理来计算出材料的厚度结果。

4. 检测结果：
通过采集到的回波来计算出物体表面的时延以及其他参数，然后通过微处理器来处理信号计算出材料厚度。

检测结果一般以数字类型显示出来，可以通过连接计算机获得数据或者打印出报告结果。

1, 测厚仪的原理射线在穿透一定的物质时，其强度的呈指数规律衰减，这和半衰期的公式相似，其公式为：I=Ir*EXP（-UX）,Tr为初始射线强度，I为穿过物体后的射线强度，U为衰减系数，X为射线穿过的厚度。

对于不同的材料，其U值是不同的，因此使用射线测量厚度时必须知道被测材料的U值。

一般而言密度越大的材料其U值就越大，比如铅的密度在天然非放射性元素中的密度是最大的，相应的射线阻挡能力就越强，因此在核技术实验中用作屏障，与之类似的就是铅玻璃。

测厚仪主要类型激光测厚仪：是利用激光的反射原理，根据光切法测量和观察机械制造中零件加工表面的微观几何形状来测量产品的厚度，是一种非接触式的动态测量仪器。

它可直接输出数字信号与工业计算机相连接，并迅速处理数据并输出偏差值到各种工业设备。

X射线测厚仪：利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，从而测定材料的厚度，是一种非接触式的动态计量仪器。

它以PLC和工业计算机为核心，采集计算数据并输出目标偏差值给轧机厚度控制系统，达到要求的轧制厚度。

主要应用行业：有色金属的板带箔加工、冶金行业的板带加工.纸张测厚仪：适用于4mm以下的各种薄膜、纸张、纸板以及其他片状材料厚度的测量。

薄膜测厚仪：用于测定薄膜、薄片等材料的厚度，测量范围宽、测量精度高，具有数据输出、任意位置置零、公英制转换、自动断电等特点。

超声波测厚仪：超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。

适合测量金属（如钢、铸铁、铝、铜等）、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度。

X射线测厚仪：适用生产铝板、铜板、钢板等冶金材料为产品的企业，可以与轧机配套，应用于热轧、铸轧、冷轧、箔轧。

超声波测厚仪的基本原理测厚仪工作原理超声波测厚仪是依据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头，通过测量超声波在材料中传播的时间来确定被测材料的厚度。

凡能使超声波以一恒定速度在其内部传播的各种材料均可接受此原理测量。

按此原理设计的测厚仪可对各种板材和各种加工零件作测量，也可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

使用技巧：1、一般测量方法：（1）在一点处用探头进行两次测厚，在两次测量中探头的分割面要互为90，取较小值为被测工件厚度值。

（2）30mm多点测量法：当测量值不稳定时，以一个测定点为中心，在直径约为30mm的圆内进行多次测量，取小值为被测工件厚度值。

2、测量法：在规定的测量点四周加添测量数目，厚度变化用等厚线表示。

3、连续测量法：用单点测量法沿指定路线连续测量，间隔不大于5mm。

4、网格测量法：在指定区域划上网格，按点测厚记录。

此方法在高压设备、不锈钢衬里腐蚀监测中广泛使用。

影响超声波测厚仪示值的因素：[/b]（1）工件表面粗糙度过大，造成探头与接触面耦合效果差，反射回波低，甚至无法接收到回波信号。

对于表面锈蚀，耦合效果极差的在役设备、管道等可通过砂、磨、挫等方法对表面进行处理，降低粗糙度，同时也可以将氧化物及油漆层去掉，露出金属光泽，使探头与被检物通过耦合剂能达到很好的耦合效果。

（2）工件曲率半径太小，尤其是小径管测厚时，因常用探头表面为平面，与曲面接触为点接触或线接触，声强透射率低（耦合不好）。

可选用小管径专用探头（6mm）,能较的测量管道等曲面材料。

（3）检测面与底面不平行，声波碰到底面产生散射，探头无法接受到底波信号。

（4）铸件、奥氏体钢因组织不均匀或晶粒粗大，超声波在其中穿过时产生严重的散射衰减，被散射的超声波沿着多而杂的路径传播，有可能使回波湮没，造成不显示。

电磁/电涡流测厚原理及测厚仪测厚仪是如何工作的对材料表面保护、装饰形成的覆盖层，如涂层、镀层、敷层、贴层、化同学成膜等，在有关国家和国际标准中称为覆层（coating）。

覆层厚度测量已成为加工工业、表面工程质量检测的紧要一环，是产品达到优等质量标准的必备手段。

为使产品国际化，我国出口商品和涉外项目中，对覆层厚度有了明确的要求。

覆层厚度的测量方法紧要有：楔切法，光截法，电解法，厚度差测量法，称重法，X射线荧光法，β射线反向散射法，电容法、磁性测量法及涡流测量法等。

这些方法中前五种是有损检测，测量手段繁琐，速度慢，多适用于抽样检验。

X射线和β射线法是无接触无损测量，但装置多而杂昂贵，测量范围较小。

因有放射源，使用者必需遵守射线防护规范。

X射线法可测极薄镀层、双镀层、合金镀层。

β射线法适合镀层和底材原子序号大于3的镀层测量。

电容法仅在薄导电体的绝缘覆层测厚时接受。

随着技术的日益进步，特别是近年来引入微机技术后，接受磁性法和涡流法的测厚仪向微型、智能、多功能、高精度、应用化的方向进了一步。

测量的辨别率已达0.1微米，精度可达到1%，有了大幅度的提高。

它适用范围广，量程宽、操作简便且价廉，是工业和科研使用广泛的测厚仪器。

接受无损方法既不破坏覆层也不破坏基材，检测速度快，能使大量的检测工作经济地进行。

测量原理与仪器一．磁吸力测量原理及测厚仪永久磁铁（测头）与导磁钢材之间的吸力大小与处于这两者之间的距离成确定比例关系，这个距离就是覆层的厚度。

利用这一原理制成测厚仪，只要覆层与基材的导磁率之差充分大，就可进行测量。

鉴于大多数工业品接受结构钢和热轧冷轧钢板冲压成型，所以磁性测厚仪应用广泛。

测厚仪基本结构由磁钢，接力簧，标尺及自停机构构成。

磁钢与被测物吸合后，将测量簧在其后渐渐拉长，拉力渐渐增大。

当拉力刚好大于吸力，磁钢脱离的一瞬间记录下拉力的大小即可获得覆层厚度。

新型的产品可以自动完成这一记录过程。

不同的型号有不同的量程与适用场合。
