主板换电容 固态电容规格

富士通固态电容1. NS系列:主要特点:低阻抗/高纹波电流/长寿命/非套管/插件适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:4V-25V 10UF-1200UF 6.3*7-10*12.5 10-63毫欧(具体可根据客户需要参考目录书)此款与三和的FB系列类似,三和容值可达到3300UF,高度可到6MM,但三和的内阻比富士通的大.2. LS系列:主要特点:低阻抗/高稳定性/长寿命/非套管/插件适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:4V-25V 22UF-820UF 体积均为10*10.5 内阻12-35毫欧(具体可根据客户需要参考目录书)此款与NS不同点:高度都为10.5MM,直径为10MM,容值稍低,可作为NS的补充.3. R7系列:主要特点:超低阻抗/高纹波电流/长寿命/非套管/插件适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:2.5V-16V 68UF-1500UF 8*11.5-10*12.5 内阻都为7毫欧(具体可根据客户需要参考目录书)此款的主要特点就是内阻超低,使用寿命可以会更长.4.R5系列:主要特点:特超低阻抗/高纹波电流/长寿命/非套管/插件适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:2.5V-6.3V 390UF-1500UF 8*11.5-10*12.5 内阻都为5毫欧(具体可根据客户需要参考目录书)此款的主要特点就是内阻超低,使用寿命可以会更长.适合需要高容值,小电压的产品.5.NU系列:主要特点:超低阻抗/高纹波电流/长寿命/大容值/非套管/插件适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:2.5V-16V 100UF-2700UF 8*11.5-10*12.5 内阻都为7-25毫欧(具体可根据客户需要参考目录书)此款的容值增加到2700UF6. L8系列:主要特点:低阻抗/高纹波电流/长寿命/非套管/插件适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:2.5V-6.3V 470UF-1000UF 8*8 内阻都为6-8毫欧(具体可根据客户需要参考目录书)此款可做R5的补充.7. PS系列:主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:2.5V-16V 39UF-1500UF 6.3*5.7-10*12.4 内阻都为12-40毫欧(具体可根据客户需要参考目录书)此款比插件的固态电容成本要高8. FS系列:主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:2.5V-10V 10UF-180UF 5*5.7 内阻都为21-220毫欧(具体可根据客户需要参考目录书)此款适合电压低,体积小,容值不大的需求9. SS/SA/SB系列:主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:2.5V-6.3V 220UF-560UF 6.3*5.7 内阻为14-25毫欧(具体可根据客户需要参考目录书)此款适合电压低,体积小,容值不大的需求(一般体积越小,内阻不容易控制小)10. HS/HA系列:主要特点:低阻抗/高纹波电流/长寿命/非套管/贴片(加底座)适应产品:开关电源与DC-DC交换器,CPU电源,微型大功率电源等(主要为需要长寿命的打印机,电脑主机板与部分显卡).温度: 105度标准寿命:2000HRS具体电压/容值/体积/内阻:2.5V-6.3V 330UF-1500UF 8*6.7-8*11.7 内阻为8-18毫欧(具体可根据客户需要参考目录书)此款适合要求直径是8MM大的杰特兴主要代理经营国产固态电容，质优价廉，欢迎咨询询价送样，电话135****9681，罗海波，QQ381545145.。

四：固态电容全面分析第一点，固态电容为高频电解电容，受此范围限制，高频电容普遍容量做的都不高，固态电容在耐压超过16V后容量显著减小，到20V 为330UF，25V,35V均为220UF。

50V56UF，63V39UF。

高频电容还有一点就是在低频情况下，性能不太好，阻抗很大，工作频率在100KHz 到300KHz效果最理想。

第二点，固态电容受体积限制，不同于铝电解，体积可以理论上无限大，而且由于技术材料不同，最高电压仅63V。

最低电压2.5V。

所以限制了很多的用途，比如电源的输入端无法选用。

第三点，固态电容成本高，是铝电解电容的数倍。

材料工艺各不相同，而且没有全球化大规模的生产，目前全球生产厂家大约在10-15家。

量没走的上去，成本高是在所难免的。

第四点，关于固态电容的选型。

滤高频的情况下，固态电容的容量可以选择液态铝电解容量的1/4到1/5。

电压无须抛高。

例如工作电压2.4V纹波电压不超过2.8V就可以选用2.5V的固态电容，如果纹波电压超过2.8V就要选用4V的了。

不过选型毫无疑问也是受到实际线路板的设计限制，具体情况具体分析。

第五点，固态电容的寿命问题。

固态电容的标准寿命为105度2000H，95度6600小时，85度20000H，75度66000H，65度200000H。

20万小时超过20年。

第六点，固态电容的温度特性。

固态电容耐温性能非常良好，由于内部电解质为固体，没有电解液的沸点，冰点等诸多问题，永不爆浆。

而且更加耐高低温，在温度105度工作环境下，依然运行良好，-55度时依然能够工作，容量损失不大。

固态电容的PEDT专利到期，固态电容可望取代传统电容综合媒体报道，台湾铝质电解电容器厂商近几年来都积极投入固态电容研发制造行列，不过由于桌面计算机需求减缓、日系厂商产能大增之下，固态电容器价格竞争转趋激烈，台系厂商虽仍具备价格优势，但是还是不如国内固态电容生产厂家，而各家厂家都在上游介电材料PEDT专利到期后（上游关键原料PEDT专利原掌握在德国H.C.Strack公司，过去为拜耳子公司，2007年售予凯雷集团)，固态电容价格也更加平民化，进而取代传统铝质电容市场，台系厂商和中国大陆厂商或能抢得一席之地，占领一部分日系固态电容厂家的市场份额。

固态电容参数固态电容是一种电子元件，它由一个绝缘材料和两个电极组成。

与传统的液态电容器相比，固态电容器更加稳定和可靠，并且具有更长的寿命。

固态电容器的参数包括以下几个方面。

1. 容量固态电容的最基本参数是容量，它通常以法拉（F）为单位来表示。

容量指的是电容器在两个导体之间存储电荷的能力，即它可以存储多少能够产生电场的能量。

通常情况下，固态电容的容量范围从几皮法拉到数百微法拉不等。

2. 电压另一个重要参数是电压，它指的是可以施加在固态电容上的最大直流或交流电压。

如果施加超过这个值的电压，则可能会损坏或烧毁该元件。

因此，在选择固态电容时必须确保所选型号具有足够高的额定工作电压。

3. 串联等效串联阻抗（ESR）串联等效串联阻抗（ESR）是指在AC信号下，由于内部材料和结构导致内部阻抗而引起损耗，并表现为电容器的等效串联电阻。

ESR是一个非常重要的参数，因为它会影响电容器的性能和稳定性。

通常，ESR 越低，固态电容器的性能就越好。

4. 串联等效串联电感（ESL）串联等效串联电感（ESL）是指在高频应用中，在由于内部材料和结构导致内部感性而引起的损耗，并表现为电容器的等效串联电感。

ESL也是一个非常重要的参数，因为它会影响固态电容器在高频应用中的性能。

5. 稳定性固态电容器的稳定性指其保持其特定参数（如容量和ESR）不变的能力。

稳定性取决于制造工艺和材料质量，并且对于某些应用程序来说非常重要。

6. 工作温度范围工作温度范围是指固态电容器可以正常工作的温度范围。

通常情况下，该参数以摄氏度为单位表示，并且制造商会提供最小和最大工作温度值。

7. 封装类型封装类型指外壳形状和尺寸。

不同类型的封装适用于不同类型的应用程序。

例如，表面贴装封装适用于高密度电路板，而螺纹封装适用于高功率应用。

总之，固态电容器的参数是非常重要的，因为它们影响了电容器的性能和可靠性。

在选择固态电容器时，必须考虑这些参数，并确保所选型号符合所需应用程序的要求。

贴片电容简述通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。

它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。

具有小体积、大容量、Q值高、高可靠和耐高温等优点。

同时也具有容量误差较大、温度系数很高的缺点。

一般用在噪声旁路、滤波器、积分、振荡电路。

常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。

贴片电容基本结构多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。

见下图：贴片电容封装尺寸封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 0.60 ± 0.03(0.024 ± 0.001)0.30 ± 0.03(0.011 ± 0.001)0.15 ± 0.05(0.006 ± 0.002)0402 1.00 ± 0.10(0.040 ± 0.004)0.50 ± 0.10(0.020 ± 0.004)0.25 ± 0.15(0.010 ± 0.006)0603 1.60 ± 0.15(0.063 ± 0.006)0.81 ± 0.15(0.032 ± 0.006)0.35 ± 0.15(0.014 ± 0.006)0805 2.01 ± 0.20(0.079 ± 0.008)1.25 ± 0.20(0.049 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1206 3.20 ± 0.20 1.60 ± 0.20 0.50 ± 0.25(0.126 ± 0.008) (0.063 ± 0.008) (0.020 ± 0.010)1210 3.20 ± 0.20(0.126 ± 0.008)2.50 ± 0.20(0.098 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1812 4.50 ± 0.30(0.177 ± 0.012)3.20 ± 0.20(0.126 ± 0.008)0.61 ± 0.36(0.024 ± 0.014)1825 4.50 ± 0.30(0.177 ± 0.012)6.40 ± 0.40(0.252 ± 0.016)0.61 ± 0.36(0.024 ± 0.014)2225 5.72 ± 0.25(0.225 ± 0.010)6.40 ± 0.40(0.252 ± 0.016)0.64 ± 0.39(0.025 ± 0.015)贴片钽电容封装、尺寸封装尺寸：毫米（英寸）Code EIACodeL±0.20(0.008)W+0.20(0.008)-0.10 (0.004)H+0.20(0.008)-0.10 (0.004)W1±0.20(0.008)A+0.30(0.012)-0.20(0.008)S Min.A 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) 1.20 (0.047) 0.80 (0.031) 1.80 (0.071)B 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055)C 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102) 2.20 (0.087) 1.30 (0.051) 2.90 (0.114)D 7343-31 7.30 (0.287) 4.30 (0.169) 2.90 (0.114) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)E 7343-43 7.30 (0.287) 4.30 (0.169) 4.10 (0.162) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)。

固态电容规格书引言固态电容是一种新型电子元件，它采用固态电解质代替了传统电解电容中的液体电解质，具有体积小、容量大、工作稳定等特点。

本规格书旨在介绍固态电容的基本规格和性能参数，以便用户了解和选择合适的固态电容。

基本规格尺寸固态电容的尺寸主要包括长度、宽度和高度三个方向的尺寸。

常见的固态电容尺寸有1210、1812、2010等规格，分别代表长度和宽度的尺寸值。

焊盘布局固态电容的焊盘布局是指电容器两端的焊盘形状和布局方式。

常见的焊盘布局有直接插装式（DIP）、贴片式（SMD）等。

使用DIP焊盘布局的固态电容可以直接插入电路板中的插槽中，而SMD焊盘布局的固态电容则需要使用热风枪或回流焊接设备焊接在电路板表面。

额定电压固态电容的额定电压是指其能够承受的最高电压值。

一般来说，固态电容的额定电压应大于等于电路中的工作电压，以保证其正常工作和稳定性。

容量范围固态电容的容量范围是指其可以存储的电荷量的大小范围。

常见的容量范围有1μF、10μF、100μF等，分别代表微法、毫法和微法的单位。

性能参数电压漏泄电压漏泄是指固态电容长时间存储电荷后，电容器本身逐渐失去电荷的能力。

电压漏泄率是衡量电容器损耗的指标，单位为％/天。

一般来说，电压漏泄率越小，电容器的性能越稳定。

介电强度介电强度是指固态电容在一定的电场作用下能够承受的最高电压值。

介电强度是固态电容的一个重要参数，可以衡量其耐受电场应力的能力。

工作温度范围工作温度范围是指固态电容正常工作的环境温度范围。

一般来说，固态电容具有较宽的工作温度范围，可以适应不同工作环境下的温度变化。

寿命固态电容的寿命是指其工作可靠的时间。

寿命与电容器的结构和制造工艺有关，一般来说，寿命越长，电容器的使用寿命就越长。

安装和使用注意事项1.安装固态电容时，请注意正确连接其正负极，避免错误连接导致损坏或火灾。

2.在焊接固态电容时，应控制焊接温度和焊接时间，避免过高温度和过长时间造成电容器性能下降。

插件电容封装规格尺寸
1. 插件电容的封装规格尺寸一般以毫米（mm）为单位进行表示。

2. 封装形式：插件电容通常采用直插式封装形式，即通过直接插入PCB板上的孔洞进行固定。

3. 引脚数量：插件电容的引脚数量根据其容量大小和功能需求来决定。

常见的有两针、三针、四针等。

4. 引脚间距：插件电容的引脚间距一般为2.54mm（常规间距）或
5.08mm（大间距）。

5. 外壳尺寸：插件电容的外壳尺寸在不同厂家和不同型号之间可能存在差异。

常见的外壳尺寸包括：直径为5mm、7mm、10mm等。

6. 高度尺寸：插件电容的高度尺寸一般指从PCB板上表面到插件电容顶部的距离。

常见的高度尺寸为
7.5mm、10mm、12.5mm等。

7. 其他尺寸参数：插件电容的其他尺寸参数可能包括引脚长度、引脚过插深度等，具体根据不同型号而定。

请注意，以上规格尺寸仅为一般参考，实际应用中还需按照具体需求和供应商的规格进行选型。

[转贴]主板换固体电容固态电容规格这段时间改主板换电容的人超多，但问来问去基本上就是那么几个陈旧问题，干脆我一次性把这些问题总结一下。

常用的固态电容规格基本上就是这几种：1：CPU供电部分：680uF/2.5v就没有问题，当然用1500uF/2.5v就更保险了，当然还得看你自己主板电容插槽的间距，电压不用担心2.5v不够，现在桌面级CPU的电压没有超过2v的。

品牌方面建议用JP化工。

2：CPU滤波部分：330uF/16v，至于用日化的还是三洋SEP到无所谓，看个人喜好了，330是固体聚合物16里最高的了，没有比它再高的啦，这里的16v电压绝对不能少。

3：内存部分：用560uF/4v没问题，因为现在内存电压没有超过4v的4：PCI，AGP，PCI-E部分：如果是1000uF/6.3v的话那一样用560uF/4v替换，如果有的个别部分原来是1500uF/6.3v的个人感觉最好换成820uF/6.3v的会更保险（这处电压有些达到5v如果换560uF/4v的话电容温度会很高，切记！）5：主板其他部分：如果是470uF/10v那换成270uF/10v，如果是470uF/16v，那换成180uF/16v，如果还有其他类型的统一换成100uF/16v肯定没问题，当然还得注意插脚间距。

最后就是焊接手法的好坏了，手法好的话一般主板改造成功率应该100%，至于我所说的液体换固体的办法是没有什么换算公式的，只要了解主板各个部分的实际电压就OK了，（CPU本身电压不会超过2v，滤波电压12v以上，内存电压没有超过4v的，PCI，AGP，PCI-E总线电压应该是5v外部接口部分一般是10v-1 6v）有一条是肯定的，所有的主板是不会超过16v电压的，不要认为用220v的300W或者400W电源主板的电压也就很高.商品介绍超小体积NCC日本化工PSC系列2.5V 560UF固态固体电容可替4V680UF单购此商品50只起售(固体电容混买多种规格组合100只以上,此商品不少于20只)全新,日本原产.适于用改造计算机板卡及各类视听设备的1.8V 及1.8V以下供电部分滤波.如替换CPU周边供电专用的电解液铝电解电容:6.3V 1000UF,6.3V 1500UF,6.3V 1800UF,6.3V 2200UF，4V 820UF 4V 680UF同时也可替换显卡GPU及ＤＤＲＩＩ内存周边滤波电容直径8MM×高８MM .脚距：5MM 105度高温PSC系列为日本化工固体电容性能最优的系列更详细资料请从官方网站获取：http://www.chemi-con.co.jp/pdf/catalog/al-c1001i/al-conductive-c-0808 29.pdf在电脑主板系统中常用于替代直径为8MM 2.5V以下供电专用的电解电容,小提示：固体电容与普通铝电解质电容的区别不在于外壳是否有套有塑料皮，事实上很多铝电解电容是光亮的铝壳，没有塑料皮，同样也有很多固体电容套着外面的塑料皮，这个跟厂家的风格有关，但不区分两者的标准，具体请参考厂家官方网站的资料说明．固体电容代换电解电容的原则(菜鸟们请仔细阅读)所有电容在代换前需要确认安装尺寸.名词解释,ESR(通俗定义为电容为稳定电源电压而充放电动作的反应速度及电能损耗大小)目前大多数影音及计算机产品中配置以下几组电压12V、5V、3.3V、2.5V、 1.8V、及1.8V以下.首先我们强调一下5V电源在板卡的数字电路系统中主要负责各类输入输出接口的供电，其分布范围是比较少，电容的损坏率也相当低．所以,在正常情况下电脑板卡和以数字逻辑电路为主的电路板中,在小批量维修替换时10V的电解电容完全可以使用6.3V的电容替代.耐压的选择:由于铝电解电容的误差较大,在耐压选取方面设计时会留有很大的余量例如:12V电源部分常用16V铝电解电容,5V电源常用10V ，3.3V选用6.3V,3.3V以下选用6.3V或者4V(这种很少见)这是厂商选择的一般规律,我们在板卡上也会见到用在12V电源上的25V铝电解电容,甚至在CPU 1.45V的滤波部分看到10V的电解电容.所以原铝电解电容耐压只做为参考,选用电容耐压的唯一的标准是电路的电压,如果选用固体电容,只要电路电压低于固体电容耐压即可,不需要考虑余量(事实上电容设计者已经根据常用电源电压留好了余量)容量的选择,电容容量的选择是根据电路中的电流(即功耗)来确定的,如CPU是主板中的耗电之王,在其周边我们就见到了密密麻麻的电解电容和高频瓷片电容,在显卡的GPU附近亦是如此.同样由于电解电容的误差大和老化后容量减小较大,在容量选择上也会留有很大的余量.固体电容容量几乎不会减小,不用考虑老化后容量减小的问题,再者ESR值明显优于铝电解电容,所以在容量选择上固体电容有很大的空间,根据经验一般可选择为铝电解容量的四分之一或者更大,当然这个值不是绝对的,略有偏差,无关要紧.大家对电解电容比较熟悉,对于电容的认识往往只记得容量及耐压值,没错，但忘却了关于电容品质的决定性因素[电容的材质]，当替换选择电解电容时，在体积允许的情况下,按照与原使用型号的容量耐压贴近的，高压替换低压，高容量替换低容量，都是正确的认识,但在固体电容的选择上，是不能按照这样传统的替换概念的，由于材料及工艺不同,在同等耐压及容量情况下,电解电容和固体电容对比,固体电容的体积要大出电解电容一倍以上.由于固体电容材料价格较铝电解电容的材料价格贵出很多,越大的越贵,固体已经很贵啦,没有必要做得那么大.更重要的是由于固体电容优秀的性能决定了小容量即可胜任更恶劣工作环境, 纯固态材料决定了其寿命更长,误差更小,其出厂时的参数在连续工作数万小时后,仍可维持不变.但铝电解电容在工作两千小时后,电解液将慢慢出现干涸现象,容量变小,随着时间推移,电路系统将变得不稳定,如运行变慢死机等等固体电容强调的是低ESR，高温时性能不变.所以更换固体电容，大家不要老觉得容量够不够啦，电压会不会太低啊这些概念性的错误.说了一大堆,实战应用举例：1.CPU供电类电容,此位置一般原来均是6.3V-10的电解电容,根据CPU的实际电压来更换，近五年生产的CPU核心电压已经没有高于2.5V的了,都在1.8V以下,如果是古董另当别论.用在CPU外围的6.3V 1500UF-6.3V 3300UF电解替换可使用固体电容 4V 1200UF, 4V 1500UF, 2.5V1500UF,4V 820UF 及2.5V 820UF亦可胜任2.6.3V1500UF-2200UF(直径8MM)电解用于3.3V或者3.3V以下电源部分,可用固体电容容量330-820UF耐压4V以上即可. 如常见的4V 560UF3.12V电源16V 1000UF--16V 3300UF 电解可用固体电容16V270UF 16V330UF （12V电源作为高电压不直接供给大电流的电路部分,故此处可选用之容量较小）3.最常用的1000UF/6.3，广泛分布与内存插槽，AGP插槽，PCI插槽，此类电解换固体：耐压高于4V 容量大于270UF即可,如:4V 560UF, 4V 470UF,4.另外一些常用的，470UF/16V 电解可用固体 180UF/16v5.更换10V耐压的小个电解电容请尽量使用6.3V或者10V耐压的固体电容,由于使用5V电源的芯片不太多且功耗不大,一般使用小个的电解电容.以上就基本覆盖了比较常用的主板电解类的换固体的方案，主要目的是告诉大家，固体更换电解一定要修正的概念，第1：要注意实际电容位置的电压，第2:替换时不要过份强调容量,固体优越的性能足以胜任.。

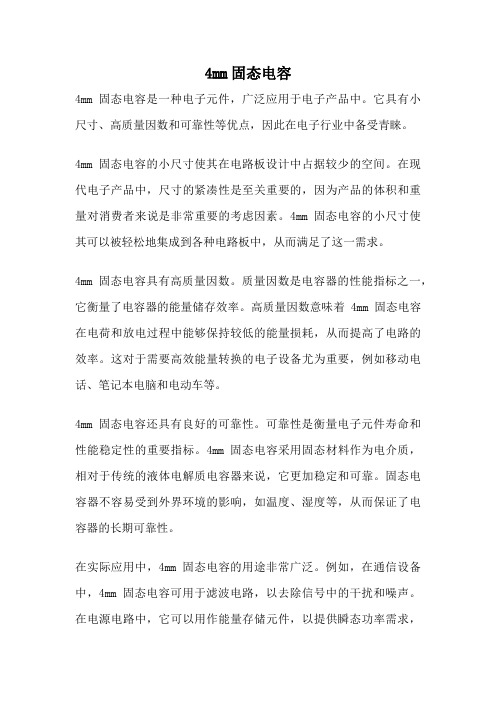

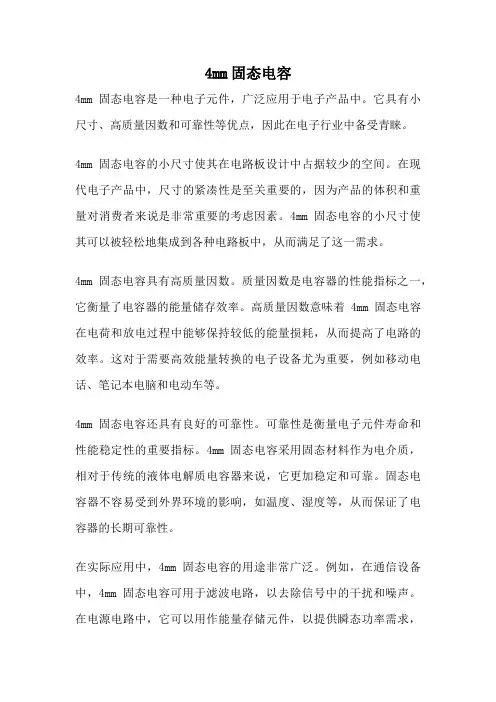

4mm固态电容4mm固态电容是一种电子元件，广泛应用于电子产品中。

它具有小尺寸、高质量因数和可靠性等优点，因此在电子行业中备受青睐。

4mm固态电容的小尺寸使其在电路板设计中占据较少的空间。

在现代电子产品中，尺寸的紧凑性是至关重要的，因为产品的体积和重量对消费者来说是非常重要的考虑因素。

4mm固态电容的小尺寸使其可以被轻松地集成到各种电路板中，从而满足了这一需求。

4mm固态电容具有高质量因数。

质量因数是电容器的性能指标之一，它衡量了电容器的能量储存效率。

高质量因数意味着4mm固态电容在电荷和放电过程中能够保持较低的能量损耗，从而提高了电路的效率。

这对于需要高效能量转换的电子设备尤为重要，例如移动电话、笔记本电脑和电动车等。

4mm固态电容还具有良好的可靠性。

可靠性是衡量电子元件寿命和性能稳定性的重要指标。

4mm固态电容采用固态材料作为电介质，相对于传统的液体电解质电容器来说，它更加稳定和可靠。

固态电容器不容易受到外界环境的影响，如温度、湿度等，从而保证了电容器的长期可靠性。

在实际应用中，4mm固态电容的用途非常广泛。

例如，在通信设备中，4mm固态电容可用于滤波电路，以去除信号中的干扰和噪声。

在电源电路中，它可以用作能量存储元件，以提供瞬态功率需求，从而保证设备的稳定工作。

此外，4mm固态电容还可以用于电子汽车的动力系统，以提供高效的能量传输。

4mm固态电容作为一种小尺寸、高质量因数和可靠性强的电子元件，具有广泛的应用前景。

它在现代电子产品中发挥着重要的作用，提高了产品的性能和可靠性。

随着科技的不断进步，相信4mm固态电容在未来会有更广泛的应用。

市售主板之电容参数表，购买超频主板主要依据兄弟们购买主板很多都要超频使用，毕竟多数不是有钱人，这个可能和超频玩家的超频目的完全不同，这个帖子给大家介绍一些常见的主板电容的参数，供大家购买超频主板时作个参考，当然这个只是一个基本参考，没有好电容是没有好的超频能力的，有好电容也不见得超频就强。

除耐压和容量这两个基本参数外，esr（等效串连电阻）和纹波电流大小是电容最重要的性能参数。

下图是单项供电的情况，图左面是上桥导通，电感开始储存磁场能，自感电动势（12V-Vcpu，约10.5V）从右指向左，图右面是下桥导通，电感开始释放磁场能，自感电动势（Vcpu，约1.5V）由左指向右，由于自感电动势大小等于电感与电流变化率的乘积，那么对电感充电1ms，那么需要7ms才能释放完毕，从能量的守恒角度也可以容易的算出来12V*(Imax/2)*1ms=1.5V*(Imax/2)*(1+x)ms，x=7下面是电感上的电流在主板上cpu的供电设计上，开关频率只有几百k，即使频率高达1Mhz，而现在cpu的频率都在Ghz以上，所以开关电源在调整以前，cpu已经工作了1000个周期以上，（电感对电容的充电是需要时间的，电容极板上电荷变化不能瞬间改变，就是说极板上电压不能瞬变），电荷由极板流向cpu时要经过电容上的等效串联电阻（主要是作为电容阴极的电解液或者导电高分子薄膜的电阻）和线路上的电阻，那么这段时间内的电流波动产生的cpu电压波动基本上取决于电容的esr和线路上的电阻（Delta V = Delta I * R），比如电容极板电压为1.5V,esr和线路电阻共为2毫欧，那么突然增大的50安培电流（比如cpu由空闲转为进行数学计算）将在esr和线路电阻上产生100毫伏的压降，cpu获得的电压由1.5V变为1.40V，这个变化很可能造成cpu稳定性问题，尤其是超频时，线路上的电阻可以通过加锡条等办法来降低，而电容的esr，对电源的稳定性有关键的影响，是超频成功的重要因素。

贴片固态电容规格书规格书：贴片固态电容
产品型号：C2010X5R1E106K125AB
产品参数：
1.额定容量：10uF
2.公差：±10%
3.工作电压：25V
4.最大有效电压：16V
5.温度系数：X5R
6.尺寸：2010
7.引脚间距：0.5mm
产品特点：
1.小巧轻便，适用于高密度集成电路板
2.采用高性能陶瓷材料，具有优异的电学性能
3.公差小，稳定性高，具有可靠性好的特点
4.在高温环境下有较好的稳定性
应用范围：
1.通信设备
2.计算机配件
3.家用电器
4.医疗器械
5.电子仪器
注意事项：
1.应储存于温度不超过35℃、相对湿度不超过70%的环境中
2.在使用前应检查电容器外观和引脚是否正常，避免损坏产生误操作
3.当电容器在高温环境下使用时，应考虑有效散热，以免影响电容器性能
4.使用时应避免过电压、过电流的情况产生，以免损坏电容器
品质保证：
1.本产品符合国家相关标准要求，通过CE、ROHS等认证
2.产品生产过程中，采用先进设备和先进工艺，严格控制品质
3.产品出厂前，进行严格品质检测与测试，确保产品性能符合要求
4.产品质量保证期为一年，如有任何问题，可与我司联系处理。

固态电容封装尺寸
固态电容啊，就像是电路板上的小能手，它们的身材大小可多了，得根据需要来挑。

比如说，有一种是存电100微法，能承受16伏电压的，它身体扁扁的，大概宽4毫米，长11毫米，挺适合那些要稳定电压又空间紧张的地方。

还有一种呢，也是存100微法电，但只能承受10伏电压，它更小巧，宽4毫米，长才7毫米，用在电压不高、空间更小的电路板上正合适。

除了这两种，固态电容还有好多不同型号，尺寸从超迷你到稍微大点的都有，就像衣服的尺码，S号、M号、L号一直到XL号，得看你的电路板“穿”哪个合适。

选的时候，得想着电路板上有多少地方给它，需要它能存多少电，还有能承受多大的电压，再看看它怎么装上去最方便。

每个厂家做的电容，虽然规格差不多，但尺寸细节上可能有点小区别，得仔细看说明书，别买错了。

25v1000微法电解电容替换固态全文共四篇示例，供读者参考第一篇示例：25v1000微法电解电容是一种常见的电子元件，用于电路中的电压滤波和稳压功能。

然而随着科技的进步，固态电容的性能不断提高，逐渐取代了传统的电解电容。

本文将探讨25v1000微法电解电容替换固态电容的相关知识，并探讨替换的优势和注意事项。

固态电容是一种基于半导体技术制造的电容器，它不使用电解质，在高频和高温环境下具有更好的性能和稳定性。

相比之下，电解电容在长期使用中容易发生漏电流增大、寿命减短等问题。

将25v1000微法电解电容替换为固态电容可以提高电路的稳定性和可靠性。

固态电容具有更低的ESR（等效串联电阻）和更高的频率响应特性。

25v1000微法电解电容在高频率下会出现功率损失和能量耗散，而固态电容在这方面表现更加优越。

这样可以提高电路的效率和响应速度，减少功耗和发热。

固态电容具有更长的使用寿命和更高的耐高温性能。

25v1000微法电解电容的工作温度范围通常较窄，在高温环境下易受损，而固态电容能够在更宽的温度范围内正常工作。

这对于一些工作环境温度较高或者需要长时间稳定运行的电路来说非常重要。

固态电容无需维护和更换，减少了维护成本和使用成本。

由于电解电容在使用一段时间后需要定期更换，而固态电容可以长时间稳定运行，不需要维护，这对于一些需要长期使用和无法停机维护的设备来说是非常重要的优势。

在替换25v1000微法电解电容时，也需要注意一些问题。

固态电容的体积和尺寸可能会比电解电容大，需要确认替换的固态电容是否适合原有的安装环境。

固态电容的极性要求可能与电解电容不同，需要确认极性和接线方式，并确保正确连接。

固态电容的参数也需要与原有的电解电容相匹配，包括电压容量、频率响应等特性。

25v1000微法电解电容替换固态电容可以提高电路的性能和可靠性，减少维护成本和使用成本，是一种值得推广和应用的技术。

然而在替换过程中需要注意保持原有的电路参数和连接方式，以确保替换顺利进行并取得预期效果。

固态电容参数详解一、介绍固态电容是一种新型电子元件，其参数是评估其性能和特性的重要指标。

本文将详细解释固态电容的各种参数及其意义，帮助读者更好地理解和选择适合自己需求的固态电容。

二、电容量电容量是固态电容的重要参数之一，一般用英文字母C表示，单位为法拉(F)。

它表示电容器可以存储的电荷量。

具体来说，电容量越大，电容器可以储存的电荷量就越多。

三、电压系数电压系数是指固态电容在不同电压下电容量的变化率，可以用百分比来表示。

电容的电容量与工作电压相关，当电压系数越小，说明电容在不同电压下的电容量变化越小，稳定性就越好。

四、温度系数温度系数是指固态电容在不同温度下电容量的变化率。

温度系数一般用ppm/℃来表示，ppm表示百万分之一的比例。

温度系数越小，说明电容器在不同温度下的电容量变化越小，温度稳定性越好。

五、ESRESR是等效串联电阻（Equivalent Series Resistance）的缩写，用欧姆(Ω)来表示。

ESR是指在交流电路中，电容器引入的等效串联电阻。

ESR越小，说明电容器的内阻越小，能更好地满足高频和低ESR要求。

六、密度密度是指固态电容的重量与体积之比，通常使用g/cm³作为单位。

密度是评估电容器轻量化设计的重要参数，密度越小，表示电容器的体积重量比越低，可以在实际应用中提供更多灵活性。

七、耐压耐压是指固态电容器可以承受的最大电压，单位为伏特(V)。

当电容器的耐压较高时，可以在更高的电压条件下工作，提供更大的工作范围。

八、寿命寿命是评估固态电容器使用时间的重要参数，通常使用小时(h)来表示。

固态电容器的寿命与其内部材料和结构有关，一般通过实验和模型推算得出。

寿命越长，表示电容器在使用过程中更加可靠。

九、引线形式引线形式是指固态电容的引线连接方式，常见的有SMD（表面贴装）、插件和螺柱等形式。

不同的引线形式适用于不同的应用场景，选择合适的引线形式可以方便焊接和组装。

十、总结固态电容的参数是评估其性能和特性的重要指标。

电脑主板的电容选择技巧
大家都知道，电脑主板是整个电脑系统的”心脏”，主板上的电容选择对电脑的稳定性和性能至关重要。

在选择主板时，很多人常常忽略了对主板上电容的重视，而电容的品质和参数直接影响了主板的运行效果。

那么，如何选择合适的电容呢？下面就让我们一起来了解一些电脑主板的电容选择技巧吧。

1.电容的种类
电容的种类有许多，常见的有固态电解电容、铝电解电容、钽电解电容等。

在选择电容时，要根据主板的使用环境和需求来决定采用何种类型的电容。

2.电容的容量和工作电压
电容的容量和工作电压也是选择电容时需要考虑的因素之一。

通常情况下，电容的容量越大，能存储的电荷量就越多，工作电压越高则电容的使用范围就越广。

3.耐久性和温度特性
在选择电容时，还要考虑其耐久性和温度特性。

优质的电容具有较高的耐久性和稳定的温度特性，可以确保主板长时间稳定运行。

4.品牌和质量
选择知名品牌的电容也是确保主板稳定性的重要因素之一。

知名品牌的电容通常质量更可靠，并且有较长的使用寿命。

5.价格和性价比
在选择电容时也要考虑价格和性价比。

有时候高价格并不代表更好的品质，需要综合考虑性能和价格之间的平衡。

通过以上几点电容选择技巧，相信大家在选择电脑主板时会更加得心应手。

记得在选择电容时，要根据自己的需求和预算来做出合理选择，以确保电脑系统的稳定性和性能。

电容是电脑主板中至关重要的元件，正确选择电容对主板的性能和稳定性有着直接的影响，因此在选购主板时务必要重视电容的选择，保证主板的稳定运行和性能表现。

25v1000微法电解电容替换固态标题：25V 1000微法电解电容替换固态电容方案一、引言在现代电子设备中，电容是不可或缺的元件之一，用于储存电荷和提供平滑的电流。

电解电容和固态电容是两种常见的电容类型，各有其特点和适用场景。

在某些情况下，可能需要进行电解电容到固态电容的替换。

本文将重点讨论25V 1000微法电解电容替换为固态电容的方案。

二、电解电容与固态电容电解电容和固态电容在结构、性能和使用上有显著差异。

电解电容通常体积较大，容量大，价格低，但寿命相对较短，稳定性较差。

而固态电容具有体积小、寿命长、稳定性高等优点，但价格较高。

三、替换方案选择合适的固态电容选择一个合适的固态电容是替换过程的关键。

首先，应确保新电容的电压和电流规格与原电解电容相匹配。

在此情况下，选择一个25V、1000微法的固态电容。

此外，还需要考虑其他因素，如电容的稳定性、耐温性、寿命等。

考虑电路的其它部分在替换过程中，需要确保电路的其他部分能够适应新的电容。

这可能包括检查和可能的修改电路板布局、焊接过程等。

此外，由于固态电容的ESR（等效串联电阻）较低，可能需要调整与之相关的元件参数，以保持电路的稳定运行。

执行替换执行替换时，需要遵循适当的操作规程。

首先断开电源，然后小心拆下电解电容，确保不损坏周围的元件或电路板。

然后将新的固态电容焊接到相应的位置，注意确保焊接质量。

最后，重新接通电源，检查电路是否正常运行。

四、结论通过以上步骤，我们可以将25V 1000微法的电解电容替换为固态电容。

在替换过程中，需要选择合适的固态电容，并确保电路的其他部分能够适应新的电容。

此外，还需要调整相关的元件参数以保持电路的稳定运行。

虽然固态电容的价格较高，但其具有体积小、寿命长、稳定性高等优点，可以提高整个电路的性能和稳定性。

主板更换固态电容终极教程为提高超频的性能,教你如何给电脑主板换上固态电容,固态电容选择,焊接方法等换固态电容终极教程我的配置是: P4P800 / P4 3.0C / X800(更换时使用TNT2) / 512M DDR400*2 电脑十分健康,一点问题也没有.而且一直都中规中距没发生什么事. 但最近却手痒痒想把主板上的电容为了提高超频的性能,教你如何给电脑主板换上固态电容,固态电容选择,焊接方法等换固态电容终极教程我的配置是: P4P800 / P4 3.0C / X800(更换时使用TNT2) / 512M DDR400*2 电脑十分健康,一点问题也没有.而且一直都中规中距没发生什么事. 但最近却手痒痒想把主板上的电容全部换掉! 希望它变的更强,更稳,更长寿. 好,事不宜迟:上图:换电容前的平台,主板上全是平凡的电容, 按正常的规律,它们的寿命铁定不长,况且还是在一个BT下载爱好者换? 要换什么电容呢? (既然是为自己的主板换电容,当然要换高级货. 不然更换就没有意义了) ; 从网上硬件玩家的一致推崇中,目前口碑最好的电容当属sanyo oscon 固态电容. 其次是Rubycon MCZ 红宝石电容. 可以想象如果把主板上所有电容更换成Sanyo oscon电容是何等壮观! 很可惜最终只买到部分oscon电容,结果采用一半sanyo oscon 一半MCZ . 选择新电容标准:电容电压等于或者大于旧电容; 容量uf等于或者大于旧电容 .一: 准备工作上图: 更换电容需要用到的工具, 最重要的应该是烙铁, 在使用前我听取别人的意见,说30W~40W为佳; 但比较使用过后,我很肯定最佳的选择是60W电烙铁.但由于功率大,不能在线路板上停留时间过长. 撑握使用焊锡膏(助焊剂)与吸锡器则是顺利完成的关键.上图:在更换前需要确认每一个电容的实际工作电压---把主板装上CPU,散热器,内存,启动后在主板背面测出每个电容的工作电压,并且做记录( 如下图)做记录有利于把失误机率降低.电容分布图,标上电压记号. 希望有人能看懂这幅图Step 1 :主板的背面,在电容的正负脚上涂上焊锡膏Step 2 :60W的烙铁停在锡上,吸锡器尽量紧挨.把锡吸干净.Step 3 :再在焊点上加点热,熔点残存的锡,即可拔出电容.Step 4 : 拿出电容后,若还有锡留在孔上,则用下图这个方法. 别忘了加焊锡膏Step 5 :在拔出旧电容,并清理干净旧焊锡. 是时候装上新的电容,在装新电容时需要搞清楚电容的正负极. 如下图: 电容:可以从脚来判断,长的是正极,短的是负极. 电容身上,有半边颜色涂料的是负极.而主板是却不是统一的,主板电容位都有半边是白色的. 但有些主板是正极,有些是负极. 确定正负极需要参考更换之前的电容.或者看主板上有无标明+ /- 极.Step 6 :拆除旧电容, 在两个针脚孔上加上焊锡膏.Step 7 :装上电容,在背面同样加焊锡膏(如下图),接下来就是加上焊锡了.加焊锡就得看自己技术,也不难.但要细心掌握时间.另外,采用质量好的锡线会更顺利完成焊接Step 8 :剪掉多余的针脚.Step 9 :当完成全部更换,还不算完工, 重新检查一下焊点,以及扫干净. 彻底清除焊锡膏, 如果有准备到电子城买一支专门清洗线跟板将是最好的收局!!全部电容一共花了270元RMB . 话说回来SANYO OSCON的电容真昂贵, 不过它的固态电容应该物有所值.上图,全部更换成功. 没有全部换成OSCON的电容,实在有点可惜, 实际效果说不了.但从外观上OSCON 就要壮观不少那换了之后有什么不同呢.老实说我换完后一点底也没有. 甚至担心开不了机. 但事实却让我很惊喜:换了电容后大有不同......没换之前3.0G的CPU不能在3.6GHz与RAM同步，只能异步可以入系统；现在换了电容后可以在3.6GHz与RAM同步并进入系统正常使用. 另外玩《帝国时代3》，未换电容前超频3.3GHz画面会有明显的破损情况，现在换了电容后超3.3GHz居然画面破损没有了，而且也稳定许多~ 以前经常听到主板出了问题更换后就稳定了, 但这次正常的主板更换后也会更稳定.不过寿命与长时间的稳定性则要时间来考验, 相信会带来各方面的提升. (注:更换过程令人热血)。
