电烙铁焊接主板图文教程

电烙铁调温控制电路及贴⽚元件焊接图解教程贴⽚元件焊接图解教程贴⽚元件焊接图解教程
⾸先来张全部焊接⼀个点的PCB图
当然这是焊接贴⽚的必须⼯具
这个是准备焊接的DD(晕倒,稍不⼩⼼会不见)
先⽤烙铁加热焊点
然后夹个贴⽚马上过去
等贴⽚固定后焊接另外⼀边!
焊接IC了，先在PCB上固定贴⽚IC的⼀个脚
然后⼤规模全部堆满脚!成了这个样⼦
然后找跟细铜丝和松⾹象拉丝苹果
放到IC脚上!⽤铜丝吸锡
最后⽤酒精清洗（⽤棉签）
你会发现松⾹很块就会融化⽽不见!
做点结尾⼯作
完成的样⼦
电烙铁控制电路
电烙铁控制电路
调节电烙铁温度的电流控制电路适⽤⼀个⾼压集成调节器TL783（U1）.如果⽤图中规定的元件值，则此电路只能⽤于25W或低于25
W的电烙铁。

电烙铁焊前处理与焊接步骤(电烙铁的焊接方法）（1）焊前处理步骤焊接前，应对元器件引脚或电路板的焊接部位进行处理，一般有“刮”、“镀”、“测”三个步骤：“刮”：就是在焊接前做好焊接部位的清洁工作。

一般采用的工具是小刀和细砂纸，对集成电路的引脚、印制电路板进行清理，去除其上的污垢，清理完后一般还需要往待拆元器件上涂上助焊剂。

“镀”：就是在刮净的元器件部位上镀锡。

具体做法是蘸松香酒精溶液涂在刮净的元器件焊接部位上，再将带锡的热烙铁头压在其上，并转动元器件，使其均匀地镀上一层很薄的锡层。

“测”：就是利用万用表检测所有镀锡的元器件是否质量可靠，若有质量不可靠或已损坏的元器件，应用同规格元器件替换。

（2）焊接步骤做好焊前处理之后，就可进行正式焊接。

不同的焊接对象，其需要的电烙铁工作温度也不相同。

判断烙铁头的温度时，可将电烙铁碰触松香，若有“吱吱”的声音，说明温度适宜；若没有声音，仅能使松香勉强熔化，则说明温度太低；若烙铁头一碰上松香就大量冒烟，则说明温度太高。

一般来讲，焊接的步骤主要有三步：（1）烙铁头上先熔化少量的焊锡和松香，将烙铁头和焊锡丝同时对准焊点。

（2）在烙铁头上的助焊剂尚未挥发完时，将烙铁头和焊锡丝同时接触焊点，开始熔化焊锡。

（3）当焊锡浸润整个焊点后，同时移开烙铁头和焊锡丝。

焊接过程一般以2～3s为宜。

焊接集成电路时，要严格控制焊料和助焊剂的用量。

为了避免因电烙铁绝缘不良或部发热器对外壳感应电压而损坏集成电路，实际应用中常采用拔下电烙铁的电源插头趁热焊接的方法。

电烙铁虚焊与其防治方法焊接时，应保证每个焊点焊接牢固、接触良好，锡点应光亮、圆滑无毛刺，锡量适中。

锡和被焊物熔合牢固，不应有虚焊。

所谓虚焊，是指焊点处只有少量锡焊住，造成接触不良，时通时断。

为避免虚焊，应注意以下几点：（1）保证金属表面清洁若焊件和焊点表面带有锈渍、污垢或氧化物，应在焊接之前用刀刮或砂纸磨，直至露出光亮金属，才能给焊件或焊点表面镀上锡。

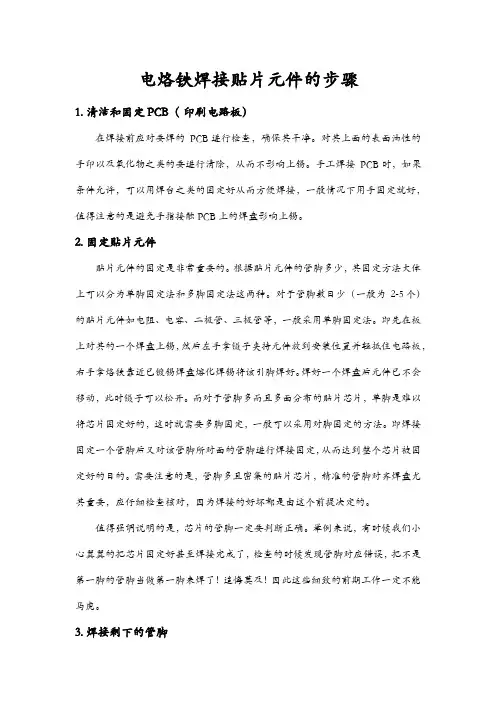

电烙铁焊接贴片元件的步骤1. 清洁和固定PCB（印刷电路板）在焊接前应对要焊的PCB 进行检查，确保其干净。

对其上面的表面油性的手印以及氧化物之类的要进行清除，从而不影响上锡。

手工焊接PCB 时，如果条件允许，可以用焊台之类的固定好从而方便焊接，一般情况下用手固定就好，值得注意的是避免手指接触PCB 上的焊盘影响上锡。

2. 固定贴片元件贴片元件的固定是非常重要的。

根据贴片元件的管脚多少，其固定方法大体上可以分为单脚固定法和多脚固定法这两种。

对于管脚数目少（一般为2-5 个）的贴片元件如电阻、电容、二极管、三极管等，一般采用单脚固定法。

即先在板上对其的一个焊盘上锡，然后左手拿镊子夹持元件放到安装位置并轻抵住电路板，右手拿烙铁靠近已镀锡焊盘熔化焊锡将该引脚焊好。

焊好一个焊盘后元件已不会移动，此时镊子可以松开。

而对于管脚多而且多面分布的贴片芯片，单脚是难以将芯片固定好的，这时就需要多脚固定，一般可以采用对脚固定的方法。

即焊接固定一个管脚后又对该管脚所对面的管脚进行焊接固定，从而达到整个芯片被固定好的目的。

需要注意的是，管脚多且密集的贴片芯片，精准的管脚对齐焊盘尤其重要，应仔细检查核对，因为焊接的好坏都是由这个前提决定的。

值得强调说明的是，芯片的管脚一定要判断正确。

举例来说，有时候我们小心翼翼的把芯片固定好甚至焊接完成了，检查的时候发现管脚对应错误，把不是第一脚的管脚当做第一脚来焊了！追悔莫及！因此这些细致的前期工作一定不能马虎。

3. 焊接剩下的管脚元件固定好之后，应对剩下的管脚进行焊接。

对于管脚少的元件，可左手拿焊锡，右手拿烙铁，依次点焊即可。

对于管脚多而且密集的芯片，除了点焊外，可以采取拖焊，即在一侧的管脚上足锡然后利用烙铁将焊锡熔化往该侧剩余的管脚上抹去，熔化的焊锡可以流动，因此有时也可以将板子合适的倾斜，从而将多余的焊锡弄掉。

值得注意的是，不论点焊还是拖焊，都很容易造成相邻的管脚被锡短路。

这点不用担心，因为可以弄到，需要关心的是所有的引脚都与焊盘很好的连接在一起，没有虚焊。

贴片元件焊接图解教程贴片元件焊接图解教程
首先来张全部焊接一个点的PCB图
当然这是焊接贴片的必须工具
这个是准备焊接的DD(晕倒,稍不小心会不见)
先用烙铁加热焊点
然后夹个贴片马上过去
等贴片固定后焊接另外一边!
焊接IC了，先在PCB上固定贴片IC的一个脚然后大规模全部堆满脚!成了这个样子
然后找跟细铜丝和松香象拉丝苹果
放到IC脚上!用铜丝吸锡
最后用酒精清洗（用棉签）你会发现松香很块就会融化而不见!
做点结尾工作完成的样子
电烙铁控制电路
电烙铁控制电路
调节电烙铁温度的电流控制电路适用一个高压集成调节器TL783（U1）.如果用图中规定的元件值，则此电路只能用于25W或低于25
W的电烙铁。

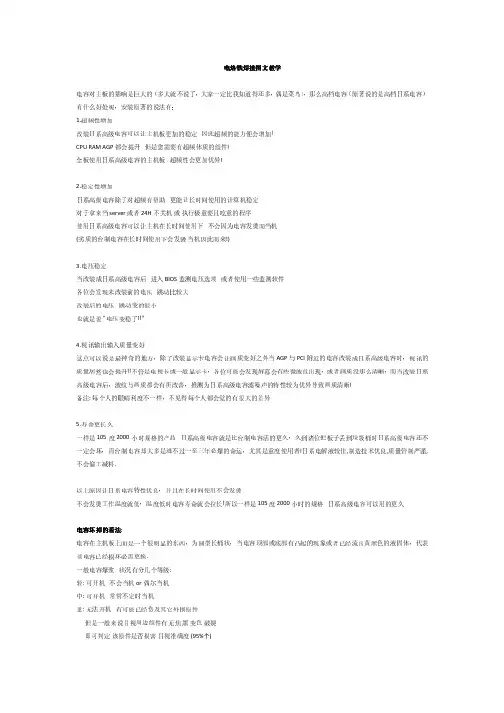

电烙铁焊接图文教学电容对主板的影响是巨大的（多大就不说了，大家一定比我知道得还多，偶是菜鸟），那么高档电容（原著说的是高档日系电容）有什么好处呢，安装原著的说法有：1.超频性增加改装日系高级电容可以让主机板更加的稳定因此超频的能力便会增加!CPU RAM AGP 都会提升但是您需要有超频体质的组件!全板使用日系高级电容的主机板超频性会更加优异!2.稳定性增加日系高级电容除了对超频有帮助更能让长时间使用的计算机稳定对于拿来当 server 或者 24H不关机或执行极重要且吃重的程序使用日系高级电容可以让主机在长时间使用下不会因为电容发烫而当机(劣质的台制电容在长时间使用下会发烫当机因此而来!)3.电压稳定当改装成日系高级电容后进入BIOS监测电压选项或者使用一些监测软件各位会发现未改装前的电压跳动比较大改装后的电压跳动变的很小也就是说 "电压变稳了!!"4.视讯输出输入质量变好这点可以说是最神奇的地方，除了改装显示卡电容会让画质变好之外当 AGP 与 PCI 附近的电容改装成日系高级电容时，视讯的质量居然也会提升!!不管是电视卡或一般显示卡，各位可能会发现屏幕会有些微波纹出现，或者画质没那么清晰，而当改装日系高级电容后，波纹与画质都会有所改善，推测为日系高级电容滤噪声的特性较为优异导致画质清晰!备注: 每个人的眼睛利度不一样，不见得每个人都会觉的有很大的差异5.寿命更长久一样是 105度 2000小时规格的产品日系高级电容就是比台制电容活的更久，久到诸位把板子丢到垃圾桶时日系高级电容还不一定会坏，而台制电容却大多是逃不过一至三年必爆的命运，尤其是重度使用者!日系电解液较佳,制造技术优良,质量管制严谨,不会偷工减料。

以上原因让日系电容特性优良，并且在长时间使用不会发烫不会发烫工作温度就低，温度低时电容寿命就会拉长!所以一样是105度 2000小时的规格日系高级电容可以用的更久电容坏掉的看法:电容在主机板上面是一个很明显的东西，为圆型长桶状，当电容顶部或底部有凸起的现象或者已经流出黄黑色的液固体，代表该电容已经损坏必需更换。
