电容
图1 常用电容外形图及符号
1.电容的表示
电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。
电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶
电容等。
2.识别方法：
电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF
3.电容容量误差表
如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
4.故障特点
在实际维修中，电容器的故障主要表现为：
（1）引脚腐蚀致断的开路故障。
（2）脱焊和虚焊的开路故障。
（3）漏液后造成容量小或开路故障。
（4）漏电、严重漏电和击穿故障。
电子元器件知识大全：看图识元件介绍:电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险管.集成块IC 无论是硬件DIY爱好者还是维修技术人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。
譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于电脑各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。
可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。
诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。
注：下文内容最好结合图一和后续图片进行阅读。
看图识元件一、电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。
另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。
在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。
注：电压的符号是“V”，电流的符号是“A”。
二、电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。
它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。
它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。

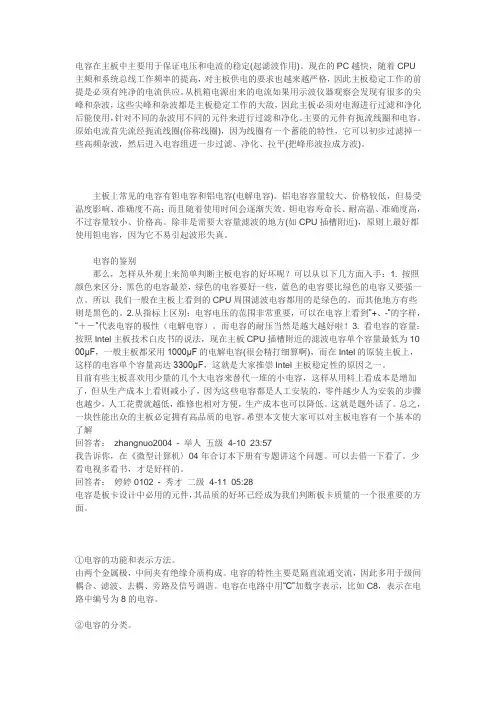

电容在主板中主要用于保证电压和电流的稳定(起滤波作用)。
现在的PC越快，随着CPU主频和系统总线工作频率的提高，对主板供电的要求也越来越严格，因此主板稳定工作的前提是必须有纯净的电流供应。
从机箱电源出来的电流如果用示波仪器观察会发现有很多的尖峰和杂波，这些尖峰和杂波都是主板稳定工作的大敌，因此主板必须对电源进行过滤和净化后能使用，针对不同的杂波用不同的元件来进行过滤和净化。
主要的元件有扼流线圈和电容。
原始电流首先流经扼流线圈(俗称线圈)，因为线圈有一个蓄能的特性，它可以初步过滤掉一些高频杂波，然后进入电容组进一步过滤、净化、拉平(把峰形波拉成方波)。
主板上常见的电容有钽电容和铝电容(电解电容)。
铝电容容量较大、价格较低，但易受温度影响、准确度不高；而且随着使用时间会逐渐失效。
钽电容寿命长、耐高温、准确度高，不过容量较小、价格高。
除非是需要大容量滤波的地方(如CPU插槽附近)，原则上最好都使用钽电容，因为它不易引起波形失真。
电容的鉴别那么，怎样从外观上来简单判断主板电容的好坏呢？可以从以下几方面入手：1. 按照颜色来区分：黑色的电容最差，绿色的电容要好一些，蓝色的电容要比绿色的电容又要强一点。
所以我们一般在主板上看到的CPU周围滤波电容都用的是绿色的，而其他地方有些则是黑色的。
2.从指标上区别：电容电压的范围非常重要，可以在电容上看到”+、-”的字样，“＋－”代表电容的极性（电解电容）。
而电容的耐压当然是越大越好啦！3. 看电容的容量：按照Intel主板技术白皮书的说法，现在主板CPU插槽附近的滤波电容单个容量最低为1000μF，一般主板都采用1000μF的电解电容(很会精打细算啊)，而在Intel的原装主板上，这样的电容单个容量高达3300μF，这就是大家推崇Intel主板稳定性的原因之一。
目前有些主板喜欢用少量的几个大电容来替代一堆的小电容，这样从用料上看成本是增加了，但从生产成本上看则减小了，因为这些电容都是人工安装的，零件越少人为安装的步骤也越少，人工花费就越低，维修也相对方便，生产成本也可以降低。

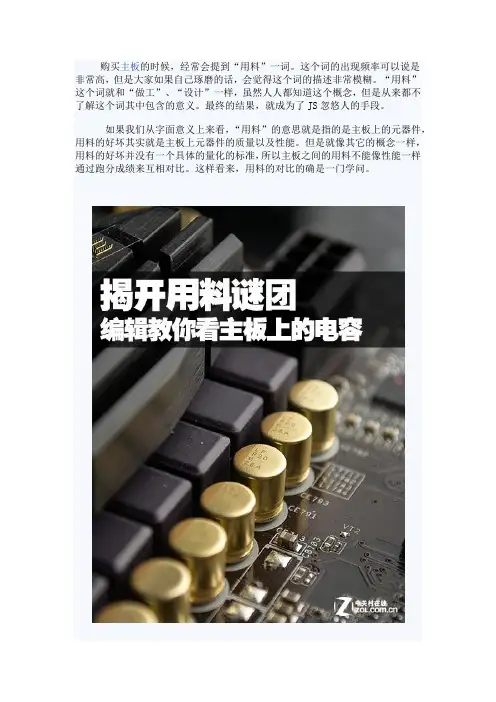

购买主板的时候，经常会提到“用料”一词。
这个词的出现频率可以说是非常高，但是大家如果自己琢磨的话，会觉得这个词的描述非常模糊。
“用料”这个词就和“做工”、“设计”一样，虽然人人都知道这个概念，但是从来都不了解这个词其中包含的意义。
最终的结果，就成为了JS忽悠人的手段。
如果我们从字面意义上来看，“用料”的意思就是指的是主板上的元器件，用料的好坏其实就是主板上元器件的质量以及性能。
但是就像其它的概念一样，用料的好坏并没有一个具体的量化的标准，所以主板之间的用料不能像性能一样通过跑分成绩来互相对比。
这样看来，用料的对比的确是一门学问。
对于高手来说，主板上的元器件可以通过品牌、型号以及规格等进行对比，这样通过经验来判断这款主板的用料是否优秀。
但是对于普通的DIY玩家来说，判断元器件好坏就显得比较困难了。
如果是在外型上有着诸多的不同那还算容易分辨，但是如果外形都长得一样的话，恐怕普通人就难以区分了。
小小电容拥有着大大的学问作为厂商和用户最为看重的用料，电容在主板上的地位举足轻重。
电容也是经常会被大家提起的元器件之一，电容的好坏也成为了厂商相互竞争的一大噱头。
所以，笔者在本文中就先通过主板上的电容来向大家讲述一下用料的区别。
●电容的简单介绍“什么是电容？”笔者提出的第一个问题估计就难倒不少朋友。
可能我们的脑海里能够描述出电容的模样，但是如果要用语言来描述的话，还真的比想象中的困难。
笔者在这里也不想把概念讲得太过深入，所以尽量通过简单的描述来告诉大家什么是电容。
首先我们要了解的是日常我们所说的电容其实全称应该叫做“电容器”。
顾名思义，这个小东西是用来容纳“电”的容器，而这里的电我们称之为电荷。
电荷有正电荷和负电荷两种，而电容内部就容纳着这些电荷，从而达到一定的功能。
电容的基本原理图（图片来自于）不同于电阻，电容的内部其实是断路的。
电容内部拥有储存正电荷和负电荷的极板，以及之间的绝缘物质，所以对于直流电来说，电容在一般情况下是起到隔断的作用，也就说我们常说的“隔直通交”。
电脑主板元器件之–电容单位电脑电容频频爆浆，虽然不需要自己去修，但了解一些相关知识是必要的，下面是一些网上搜到的知识，整理一下供大家参考：对电脑系统稳定性影响最大的就是主板，而对主板的稳定性影响最大的，是主板的PCB板、电路的走线和电容。
很多人在选择主板的时通常都会注意一下主板电路板的层数和电路走线是否合理，而对于电容，通常只是了解一下数量及太小，对于品牌等方面，倒是不太在意。
而劣质的主板电容会对整个主板的稳定性造成很大的影响。
那么在选购主板之前了解一下有关电容知识就很必要了。
电容的作用电容是储存电荷的容器，它在主板中主要的作用就是储能、滤波、延迟，保证对主板及相关配件的供电稳定性，过滤掉电流中的杂波，再将纯净的电流输出给CPU和内存等配件。
随着CPU主频的提高和显卡、内存等配件耗电量的日益增大，这些设备对主板的供电要求越来越苛刻。
而想做到这点就需要使用大容量的电容来进行滤波。
从机箱电源出来的电流如果用示波仪器观察会发现有很多的尖峰和杂波，这些尖峰和杂波都是主板稳定工作的大敌，因此主板必须对电源进行过滤和净化才能使用，针对不同的杂波用不同的元件来进行过滤和净化。
主要的元件有扼流线圈和电容。
原始电流首先流经扼流线圈(俗称线圈)，因为线圈有一个蓄能的特性，它可以初步过滤掉一些高频杂波，然后进入电容组进一步过滤、净化、拉平(把峰形波拉成方波)。
主板必须要有稳定而纯净的电流供应，这就是为什么电容大部分都分布在CPU插座及主板外接电源接口附近的原因。
电容的分类主板上常见的电容有铝电解电容、钽电容、陶瓷贴片电容等。
铝电解电容（直立电容）是我们最常见的电容，一般在CPU和内存槽附近比较多，铝电解电容的体积大、容量大；钽电容陶瓷贴片电容一般比较小，外观呈黑色贴片状，它体积小、耐热性好、损耗低，但容量较小，一般适用于高频电路，在主板和显卡上被大量采用。
从电容种类上分，目前的电容产品一般大致可分为陶瓷电容，电解电容，钽电容。
主板中电容的基本知识及应用主板中电容的基本知识及应用主板上的大体积电解电容，尤其是CPU插相等高温环境的电解电容，故障率较高，约占整机故障的40%以上，且损坏多有外在表现，如鼓包、顶部十字或三角金属体鼓起、底部橡胶胀出.四周有黏黏糊糊的电解液、引脚锈腐氧化、被内电解霪湿，所以在检修主板时.一般先对大体积的电解电容进行观察.另外.键盘等外设接口四周的排容因问距很小.易聚集灰尘面出现漏电现象。
1.电容的识别电解电容、贴片电容为两引脚.旁边标注C.或"CE, CB. CT'加数字。
电解电容有"+、一极之分，标注有"一，号或有阴影的端为"一，极.市面出售的电解电容的长引脚为"十'极，短引脚为"一'极。
排容为双列，引脚数量在6个及以上，旁边标注的"CP, CV加数字。
电容的单位有法拉F,微法拉5F、纳法拉NF.以及皮法拉PF.换算关系为:1F=1000000pF. 1F=1000NF. 1nF=1000000pF.提示：有的主板上电容符号前会加注一个字母，表示该电容所在的功能电容。
例如，AC05即表示该电容位于声卡电路.2.电容的特性及功能电容，全称电容器，顾名思义是存储电荷的容器，有隔直流、通交流的作用。
提示:电荷进入电容称为充电，电荷由电容流出时称为放电.充电时电容两端的电压升高，放电时电容两端的电压下降.像水容器一样.电容内的电荷只能逐渐变化，从而决定了它两端的电压不能突变，只能线性变化.电容的特性是通交流电、阻直流电，即对直流电浮现开路状态，而对交流浮现一定的容抗Xc，容抗值与电容的容量、交流信号的频率均呈反比。
电容在电路可用滤波、耦合(只同意交流信号通过)、延时(复位信号形成)、消干扰，同时还可以与电感配合形成LC振荡电路.与电阻配合形成RC按时电路。
提示：除声卡芯四周的大体积电解电容可能作为棍合电容外.其他部位的电解电容一般作供电滤波电容。

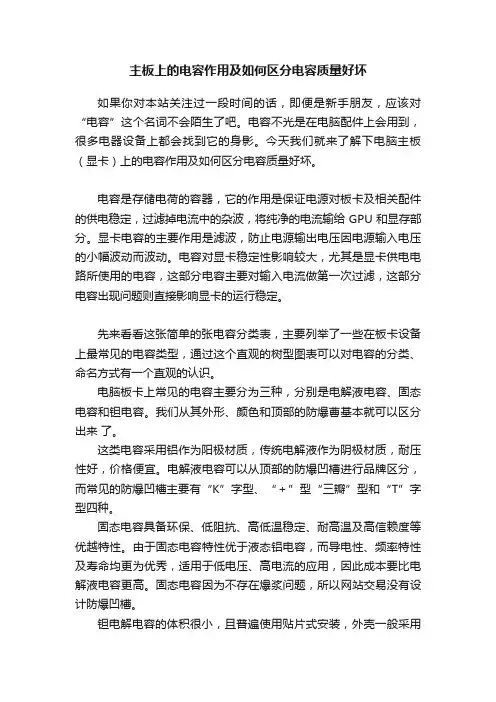

主板上的电容作用及如何区分电容质量好坏如果你对本站关注过一段时间的话，即便是新手朋友，应该对“电容”这个名词不会陌生了吧。
电容不光是在电脑配件上会用到，很多电器设备上都会找到它的身影。
今天我们就来了解下电脑主板（显卡）上的电容作用及如何区分电容质量好坏。
电容是存储电荷的容器，它的作用是保证电源对板卡及相关配件的供电稳定，过滤掉电流中的杂波，将纯净的电流输给GPU和显存部分。
显卡电容的主要作用是滤波，防止电源输出电压因电源输入电压的小幅波动而波动。
电容对显卡稳定性影响较大，尤其是显卡供电电路所使用的电容，这部分电容主要对输入电流做第一次过滤，这部分电容出现问题则直接影响显卡的运行稳定。
先来看看这张简单的张电容分类表，主要列举了一些在板卡设备上最常见的电容类型，通过这个直观的树型图表可以对电容的分类、命名方式有一个直观的认识。
电脑板卡上常见的电容主要分为三种，分别是电解液电容、固态电容和钽电容。
我们从其外形、颜色和顶部的防爆曹基本就可以区分出来了。
这类电容采用铝作为阳极材质，传统电解液作为阴极材质，耐压性好，价格便宜。
电解液电容可以从顶部的防爆凹槽进行品牌区分，而常见的防爆凹槽主要有“K”字型、“＋”型“三瓣”型和“T”字型四种。
固态电容具备环保、低阻抗、高低温稳定、耐高温及高信赖度等优越特性。
由于固态电容特性优于液态铝电容，而导电性、频率特性及寿命均更为优秀，适用于低电压、高电流的应用，因此成本要比电解液电容更高。
固态电容因为不存在爆浆问题，所以网站交易没有设计防爆凹槽。
钽电解电容的体积很小，且普遍使用贴片式安装，外壳一般采用树脂封装，虽然体积小巧，但容量不小，很多型号的容量和电压都能够接近于传统的直立铝电解电容。
钽电容的介质为阳极氧化后生成的五氧化二钽，它的介电能力比铝电容的三氧化二铝介质要高。
因此在相同容量下，钽电容的体积比铝电容更小，再加上钽的性持比较稳定，所以通常情况下，钽电容性能要比铝电容好，当然后成本也更加高昂。

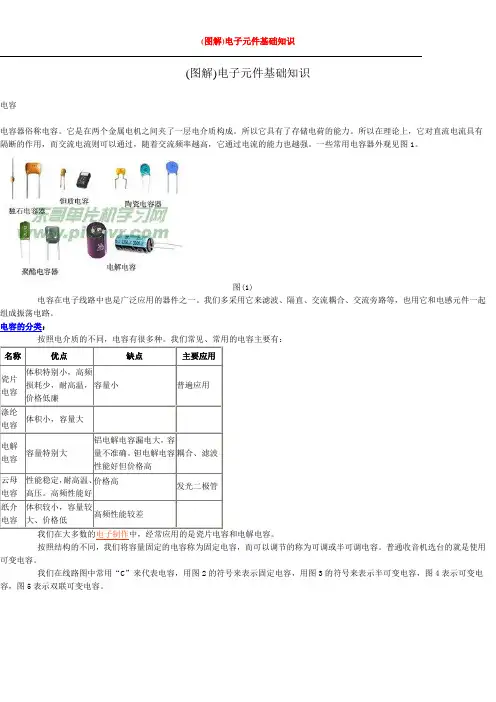

(图解)电子元件基础知识电容电容器俗称电容。
它是在两个金属电机之间夹了一层电介质构成。
所以它具有了存储电荷的能力。
所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。
一些常用电容器外观见图1。
图(1)电容在电子线路中也是广泛应用的器件之一。
我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。
电容的分类：按照电介质的不同，电容有很多种。
我们常见、常用的电容主要有：名称优点缺点主要应用瓷片电容体积特别小，高频损耗少，耐高温，价格低廉容量小普遍应用涤纶电容体积小，容量大电解电容容量特别大铝电解电容漏电大，容量不准确。
钽电解电容性能好但价格高耦合、滤波云母电容性能稳定，耐高温、高压。
高频性能好价格高发光二极管纸介电容体积较小，容量较大、价格低高频性能较差我们在大多数的电子制作中，经常应用的是瓷片电容和电解电容。
按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。
普通收音机选台的就是使用可变电容。
我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。
电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，不能够反接。
电解电容又分为铝电解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。
电解电容我们常用图6的符号表示。
图6：电解电容的标示符号电容的主要性能参数：1、电容标称容量。
描述电容容量大小的参数，单位为“法（F）”。
在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”（μF）和“皮法”(pf)。
其单位换算公式：1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF) 才2、耐压。
一、电容的用途电容的用途非常多，主要有如下几种：1．隔直流：作用是阻止直流通过而让交流通过。
2．旁路（去耦）：为交流电路中某些并联的组件提供低阻抗通路。
3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。
5．温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。
6．计时：电容器与电阻器配合使用，确定电路的时间常数。
7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。
8．整流：在预定的时间开或者关半闭导体开关组件。
9．储能：储存电能，用于必须要的时候释放。
例如相机闪光灯，加热设备等等。
（如今某些电容的储能水平已经接近锂电池的水准，一电容储存的电能可以供一个手机使用一天。
二、电容的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
半可变电容：也叫做微调电容。
它是由两片或者两组小型金属弹片，中间夹着介质制成。
调节的时候改变两片之间的距离或者面积。
它的介质有空气、陶瓷瓷、云母、薄膜等。
可变电容：它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。
把两组可变电容装在一起同轴转动，叫做双连。
可变电容的介质有空气和聚苯乙烯两种。
空气介质可变电容体积大，损耗小，多用在电子管收音机中。
聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。
2、按外形分：插件式，贴片式（SMD);3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、按介质分为：陶瓷、云母、纸质、薄膜、电解电容陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，电感小。
云母电容：以云母片作介质的电容器。
性能优良，高稳定，高精密。
纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁壳以提高防潮性。
电脑主板各部件详细图解[21P]大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated- Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
主板各芯片图解电源插座要紧有AT电源插座与ATX电源插座两种，有的主板上同时具备这两种插座。
AT插座应用已久现已淘汰。
而使用20口的ATX电源插座，使用了防插反设计，不可能像AT电源一样由于插反而烧坏主板。
除此而外，在电源插座邻近通常还有主板的供电及稳压电路。
此主题有关图片如下：主板的供电及稳压电路也是主板的重要构成部分，它通常由电容，稳压块或者三极管场效应管，滤波线圈，稳压操纵集成电路块等元器件构成。
此外，P4主板上通常还有一个4口专用12V电源插座。
11.BIOS及电池BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动与自检程序的EPROM或者EEPROM集成块。
实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件操纵与支持。
除此而外，在BIOS芯片邻近通常还有一块电池组件，它为BIOS提供了启动时需要的电流。
此主题有关图片如下：常见BIOS芯片的识别主板上的ROM BIOS芯片是主板上唯一贴有标签的芯片，通常为双排直插式封装(DIP)，上面通常印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。
此主题有关图片如下：早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，由于紫外线照射会使EPROM内容丢失，因此不能随便撕下。
现在的ROM BIOS多使用Flash ROM(快闪可擦可编程只读存储器)，通过刷新程序，能够对Flash ROM进行重写，方便地实现BIOS升级。
目前市面上较流行的主板BIOS要紧有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。
Award BIOS是由Award Software公司开发的BIOS产品，在目前的主板中使用最为广泛。
Award BIOS功能较为齐全，支持许多新硬件，目前市面上主机板都使用了这种BIOS。
AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各类软、硬件的习惯性好，能保证系统性能的稳固，在90年代后AMI BIOS 应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机与笔记本电脑上，其画面简洁，便于*作，现在Phoenix已与Award公司合并，共同推出具备两者标示的BIOS产品。
图2-17 电位器应用
三、电容器
电容器是储存电荷的元件，通常简称为电容，是一种最基本、最常用的电子元件。
电容器的文字符号是“C”，图形符号如图2-18
所示。
图2-18 电容器符号
电容器包括固定电容器和可变电容器两大类，固定电容器又分
为无极性电容器和有极性电容器。
电容器外形如图2-19所示。
图2-19 电容器
1．电容器的特点是什么
电容器的特点是隔直流、通交流。
因为电容器两电极间是绝缘的，直流电流不能通过电容器，而交流电流则可以充放电方式通过电容器。
电容器对交流电流具有一
定的阻力，称之为容抗X C ，交
流电流的频率越高则容抗越小。
容抗X C 分别与交流电流的频率
f 和电容器的容量C 成反比，即X C =12fC ，如图2-20所示。
2．电容器有哪些作用
电容器的主要作用是耦合、旁路、移相和谐振。
（1）信号耦合。
电容器可以将前级电路的交流信号耦合至后级电路。
图2-21所示为2级音频放大电路，VT 1集电极输出的交流信号通过电容C 传输到VT 2基极，而VT 1集电极的直流电位则不会影响到VT 2基极，VT 1与VT 2可以有各自适当的直流工作点，这就是
电容器的耦合作用。
图2-20 容抗的概念。

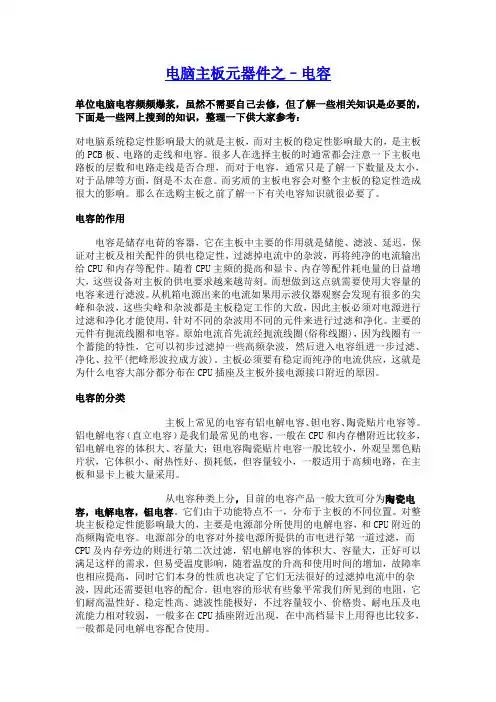

电脑主板元器件之–电容
单位电脑电容频频爆浆，虽然不需要自己去修，但了解一些相关知识是必要的，下面是一些网上搜到的知识，整理一下供大家参考：
对电脑系统稳定性影响最大的就是主板，而对主板的稳定性影响最大的，是主板的PCB板、电路的走线和电容。
很多人在选择主板的时通常都会注意一下主板电路板的层数和电路走线是否合理，而对于电容，通常只是了解一下数量及太小，对于品牌等方面，倒是不太在意。
而劣质的主板电容会对整个主板的稳定性造成很大的影响。
那么在选购主板之前了解一下有关电容知识就很必要了。
电容的作用
电容是储存电荷的容器，它在主板中主要的作用就是储能、滤波、延迟，保证对主板及相关配件的供电稳定性，过滤掉电流中的杂波，再将纯净的电流输出给CPU和内存等配件。
随着CPU主频的提高和显卡、内存等配件耗电量的日益增大，这些设备对主板的供电要求越来越苛刻。
而想做到这点就需要使用大容量的电容来进行滤波。
从机箱电源出来的电流如果用示波仪器观察会发现有很多的尖峰和杂波，这些尖峰和杂波都是主板稳定工作的大敌，因此主板必须对电源进行过滤和净化才能使用，针对不同的杂波用不同的元件来进行过滤和净化。
主要的元件有扼流线圈和电容。
原始电流首先流经扼流线圈(俗称线圈)，因为线圈有一个蓄能的特性，它可以初步过滤掉一些高频杂波，然后进入电容组进一步过滤、净化、拉平(把峰形波拉成方波)。
主板必须要有稳定而纯净的电流供应，这就是为什么电容大部分都分布在CPU插座及主板外接电源接口附近的原因。
电容的分类
主板上常见的电容有铝电解电容、钽电容、陶瓷贴片电容等。
铝电解电容（直立电容）是我们最常见的电容，一般在CPU和内存槽附近比较多，铝电解电容的体积大、容量大；钽电容陶瓷贴片电容一般比较小，外观呈黑色贴片状，它体积小、耐热性好、损耗低，但容量较小，一般适用于高频电路，在主板和显卡上被大量采用。
从电容种类上分，目前的电容产品一般大致可分为陶瓷电容，电解电容，钽电容。
它们由于功能特点不一，分布于主板的不同位置。
对整块主板稳定性能影响最大的，主要是电源部分所使用的电解电容，和CPU附近的高频陶瓷电容。
电源部分的电容对外接电源所提供的市电进行第一道过滤，而CPU及内存旁边的则进行第二次过滤，铝电解电容的体积大、容量大，正好可以满足这样的需求，但易受温度影响，随着温度的升高和使用时间的增加，故障率也相应提高，同时它们本身的性质也决定了它们无法很好的过滤掉电流中的杂波，因此还需要钽电容的配合。
钽电容的形状有些象平常我们所见到的电阻，它们耐高温性好、稳定性高、滤波性能极好，不过容量较小、价格贵、耐电压及电流能力相对较弱，一般多在CPU插座附近出现，在中高档显卡上用得也比较多，一般都是同电解电容配合使用。
电解电容
陶瓷电容
钽电容
根据电容同PCB板连接方式的不同，电容又可以分为贴片式及引脚式电容两种。
目前主板上大部分的陶瓷电容、电解电容都在逐渐向贴片式电容转型。
尽管在实际功效上几乎是没有什么区别，但引脚式电容的底端同PCB板之间的空隙，会导致使用过程中进入一些例如灰尘之类的杂质，而如果这些杂质是可以导电的话就会造成主板电路的短接，那样就会导致电容损坏甚至主板报销的后果，所以我们在选择主板时，要尽量选择使用贴片式电容的主板产品。
电容的重要指标
容量
电容的容量，即储存电荷的容量。
容量的基本单位为法拉（F），不过在主板上我们常见的是微法（μF）、皮法（pF）等单位（换算关系为1法拉=1000000微法，1微法=1000纳法=1000000皮法）。
容量都是直接标出的，如GSC 4700μF，一般来说该指标是越大越好。
耐压值
它是指在额定温度范围内电容能长时间可靠工作的最大直流电压或最大交流电压的有效值，不同电容有着不同的耐压值，大都6.3V～16V之间。
耐温值
耐温值表示电容所能承受的最高工作温度。
一般的电容耐温值为85℃或105℃，而CPU供电电路旁边的电容耐温值多为105℃。
其他指标
有的电容上还有一条金色的带状线，上面印有一个大大的空心＂I＂字母，它表示该电容属于LOW ESR低损耗电容。
有的电容还会标出ESR（等效电阻）值，ESR越低，损耗越小，输出电流就越大，低ESR的电容品质都不错。
电容的鉴别
(1)从外观上来判断主板电容的好坏
按照颜色来区分：黑色的电容最差，绿色的电容要好一些，蓝色的电容要比绿色的电容又要强一点。
所以我们一般在主板上看到的CPU周围滤波电容都用的是绿色的，而其他地方有些则是黑色的。
(2)从指标上区别：电容电压的范围非常重要，可以在电容上看到“+、-”的字样，这是电容电压的承受范围，这个数值越小电容则越好。
看电容的容量：按照英特尔技术白皮书上的标准，主板CPU插槽附近的滤波电容单个容量最低要求为1000微法，现在大部分主板上常见电容的容量为2200微法，个别主板产品甚至采用3500微法或者更高的电容，英特尔的原厂主板之所以供电系统方面获得了一致好评，就是因为在其主板上，一般单个电容容量都在3300微法以上，这就是英特尔原厂主板极其稳定的原因之一。
而一线大厂之所以产品的销售价格会高于二三线厂商，有一个原因就是其在电容方面通常都会采用红宝石、三洋、KZG等日系名厂的电容产品。
毕竟在产品成本上，一线厂商投入的要更多。
电容的品牌
所谓一分钱一分货，电容的品牌当然也是衡量一个电容优劣的关键因素之一。
现在很多大厂主板上都使用了Rubycon、Nichicon、KZG、Sanyo、RLX等日系名厂的电容产品，而OST、RLS等台系厂商的电容产品也得到了普遍的应用，现在我们就认识一下这些品牌的电容。
RLX电容
RLS电容
Nichicon（蓝宝石）电容
KZG电容
Sanyo（三洋）电容
Rubycon（红宝石）电容
电容正负极判断
电容:可以从脚来判断,长的是正极,短的是负极. 电容身上,有半边颜色涂料的是负极.
电容正负极判断
而主板是却不是统一的,主板电容位都有半边是白色的. 但有些主板是正极,有些是负极. 确定正负极需要参考更换之前的电容.或者看主板上有无标明+ /- 极.。
