熔断器分类

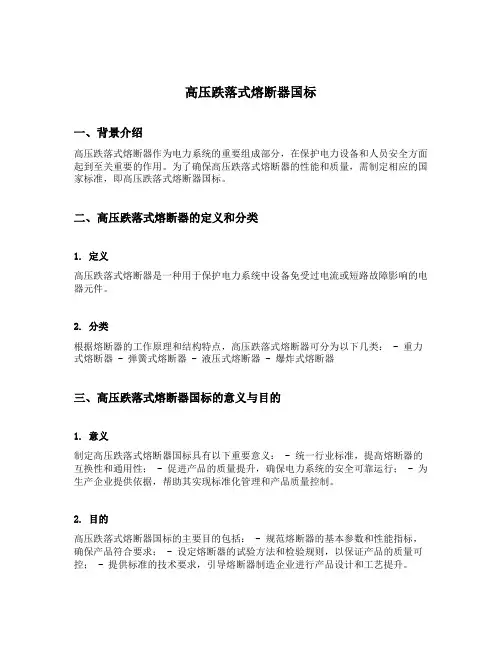

高压跌落式熔断器国标一、背景介绍高压跌落式熔断器作为电力系统的重要组成部分，在保护电力设备和人员安全方面起到至关重要的作用。

为了确保高压跌落式熔断器的性能和质量，需制定相应的国家标准，即高压跌落式熔断器国标。

二、高压跌落式熔断器的定义和分类1. 定义高压跌落式熔断器是一种用于保护电力系统中设备免受过电流或短路故障影响的电器元件。

2. 分类根据熔断器的工作原理和结构特点，高压跌落式熔断器可分为以下几类： - 重力式熔断器 - 弹簧式熔断器 - 液压式熔断器 - 爆炸式熔断器三、高压跌落式熔断器国标的意义与目的1. 意义制定高压跌落式熔断器国标具有以下重要意义： - 统一行业标准，提高熔断器的互换性和通用性； - 促进产品的质量提升，确保电力系统的安全可靠运行； - 为生产企业提供依据，帮助其实现标准化管理和产品质量控制。

2. 目的高压跌落式熔断器国标的主要目的包括： - 规范熔断器的基本参数和性能指标，确保产品符合要求； - 设定熔断器的试验方法和检验规则，以保证产品的质量可控； - 提供标准的技术要求，引导熔断器制造企业进行产品设计和工艺提升。

四、高压跌落式熔断器国标的制定过程高压跌落式熔断器国标的制定过程需经历以下阶段： ### 1. 起草阶段由行业组织或专业委员会组织专家进行技术研究和标准起草，明确熔断器的参数、性能和试验方法等方面的内容。

2. 讨论阶段将起草稿进行内部讨论，参考国内外相关标准和经验，汇集各方意见和建议，形成初稿。

3. 征求意见阶段将初稿公开征求行业内外相关企业、机构和专家的意见和建议，通过听取不同声音，进一步完善标准内容。

4. 修改确定阶段根据征求意见的反馈，对标准进行必要的修改和调整，形成最终修订稿。

5. 审批发布阶段最终修订稿经行业组织或相关技术机构审批，确定发布标准，成为具有法律效力的国家标准。

五、高压跌落式熔断器国标的内容要点高压跌落式熔断器国标的具体内容包括以下要点： ### 1. 标准号和名称规定高压跌落式熔断器国标的标识和称谓，方便行业内人员查阅和使用。

② 对于输配电线路，熔体的额定电流应略大于或等于线路的安全电流；
③ 对电动机负载，熔体的额定电流应等于电动机额定电流的1.5 ~2.5倍。
（3）根据选择的熔体额定电流确定熔断器的额定电流。
熔断器的额定电流应大于熔体的额定电流。例如熔体电流选择为10A，选用RL1系列螺旋式熔断器，则熔断器的规格为RL1－15，即熔断器的额定电流为15A。
1）首先应根据使用场合和负载性质选择熔断器的类型。
（2）额定电流包括两个电流值，一个是熔体的额定电流，另一个是熔断器的额定电流。选择时先要根据负载情况确定熔体的额定电流，再根据所选熔体的额定电流选择熔断器的额定电流。
熔体额定电流的选择，要区分负载性质和控制方式。即：
① 对于变压器、电炉和照明等负载，熔低压熔断器选用
低压熔断器的使用和维护 1 概述 低压配电系统中熔断器是起安全保护作用的一种电器，熔断器广泛应用于电网保护和用电设备保护，当电网或用电设备发生短路故障或过载时，可自动切断电路，避免电器设备损坏，防止事故蔓延。 熔断器由绝缘底座(或支持件)、触头、熔体等组成，熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔体因过热而熔化，从而切断电路。熔体常做成丝状、栅状或片状。熔体材料具有相对熔点低、特性稳定、易于熔断的特点。一般采用铅锡合金、镀银铜片、锌、银等金属。 在熔体熔断切断电路的过程中会产生电弧，为了安全有效地熄灭电弧，一般均将熔体安装在熔断器壳体内，采取措施，快速熄灭电弧。 熔断器具有结构简单、使用方便、价格低廉等优点，在低压系统中广泛被应用。 2 熔断器特点和分类 2.1 熔断器的特点 熔体额定电流不等于熔断器额定电流，熔体额定电流按被保护设备的负荷电流选择，熔断器额定电流应大于熔体额定电流，与主电器配合确定。 2.2 熔断器分类 (1) 螺旋式熔断器rl： 在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。螺旋式熔断器额定电流为5～200a，主要用于短路电流大的分支电路或有易燃气体的场所。 (2) 有填料管式熔断器rt： 有填料管式熔断器是一种有限流作用的熔断器。由填有石英砂的瓷熔管、触点和镀银铜栅状熔体组成。填料管式熔断器均装在特别的底座上，如带隔离刀闸的底座或以熔断器为隔离刀的底座上，通过手动机构操作。填料管式熔断器额定电流为50～1000a，主要用于短路电流大的电路或有易燃气体的场所。 (3) 无填料管式熔断器rm： 无填料管式熔断器的熔丝管是由纤维物制成。使用的熔体为变截面的锌合金片。熔体熔断时，纤维熔管的部分纤维物因受热而分解，产生高压气体，使电弧很快熄灭。无填料管式熔断器具有结构简单、保护性能好、使用方便等特点，一般均与刀开关组成熔断器刀开关组合使用。 (4) 有填料封闭管式快速熔断器rs： 有填料封闭管式快速熔断器是一种快速动作型的熔断器，由熔断管、触点底座、动作指示器和熔体组成。熔体为银质窄截面或网状形式，熔体为一次性使用，不能自行更换。由于其具有快速动作性，一般作为半导体整流元件保护用。 3 熔断器应用 3.1 熔体额定电流的选择 由于各种电气设备都具有一定的过载能力，允许在一定条件下较长时间运行；而当负载超过允许值时，就要求保护熔体在一定时间内熔断。还有一些设备起动电流很大，但起动时间很短，所以要求这些设备的保护特性要适应设备运行的需要，要求熔断器在电机起动时不熔断，在短路电流作用下和超过允许过负荷电流时，能可靠熔断，起到保护作用。熔体额定电流选择偏大，负载在短路或长期过负荷时不能及时熔断；选择过小，可能在正常负载电流作用下就会熔断，影响正常运行，为保证设备正常运行，必须根据负载性质合理地选择熔体额定电流。 (1) 照明电路 熔体额定电流≥被保护电路上所有照明电器工作电流之和。 (2) 电动机： ①单台直接起动电动机 熔体额定电流＝(1.5～2.5)×电动机额定电流。 ②多台直接起动电动机 总保护熔体额定电流＝(1.5～2.5)×各台电动机电流之和。 ③降压起动电动机 熔体额定电流＝(1.5～2)×电动机额定电流。 ④绕线式电动机 熔体额定电流＝(1.2～1.5)×电动机额定电流。 (3) 配电变压器低压侧 熔体额定电流＝(1.0～1.5)×变压器低压侧额定电流。 (4) 并联电容器组 熔体额定电流＝(1.3～1.8)×电容器组额定电流。 (5) 电焊机 熔体额定电流＝(1.5～2.5)×负荷电流。 (6) 电子整流元件 熔体额定电流≥1.57×整流元件额定电流。 说明：熔体额定电流的数值范围是为了适应熔体的标准件额定值。 3.2 熔断器运行与维修 (1) 熔断器使用注意事项： ①熔断器的保护特性应与被保护对象的过载特性相适应，考虑到可能出现的短路电流，选用相应分断能力的熔断器。 ②熔断器的额定电压要适应线路电压等级，熔断器的额定电流要大于或等于熔体额定电流。 ③线路中各级熔断器熔体额定电流要相应配合，保持前一级熔体额定电流必须大于下一级熔体额定电流。 ④熔断器的熔体要按要求使用相配合的熔体，不允许随意加大熔体或用其他导体代替熔体。 (2) 熔断器巡视检查： ①检查熔断器和熔体的额定值与被保护设备是否相配合。 ②检查熔断器外观有无损伤、变形，瓷绝缘部分有无闪烁放电痕迹。 ③检查熔断器各接触点是否完好，接触紧密，有无过热现象。 ④熔断器的熔断信号指示器是否正常。 (3) 熔断器使用维修： ①熔体熔断时，要认真分析熔断的原因，可能的原因有： 1)短路故障或过载运行而正常熔断。 2)熔体使用时间过久，熔体因受氧化或运行中温度高，使熔体特性变化而误断。 3)熔体安装时有机械损伤，使其截面积变小而在运行中引起误断。 ②拆换熔体时，要求做到： 1)安装新熔体前，要找出熔体熔断原因，未确定熔断原因，不要拆换熔体试送。 2)更换新熔体时，要检查熔体的额定值是否与被保护设备相匹配。 3)更换新熔体时，要检查熔断管内部烧伤情况，如有严重烧伤，应同时更换熔管。瓷熔管损坏时，不允许用其他材质管代替。填料式熔断器更换熔体时，要注意填充填料。 ③熔断器应与配电装置同时进行维修工作： 1)清扫灰尘，检查接触点接触情况。 2)检查熔断器外观(取下熔断器管)有无损伤、变形，瓷件有无放电闪烁痕迹。 3)检查熔断器，熔体与被保护电路或设备是否匹配，如有问题应及时调查。 4)注意检查在tn接地系统中的n线，设备的接地保护线上，不允许使用熔断器。 5)维护检查熔断器时，要按安全规程要求，切断电源，不允许带电摘取熔断器管。

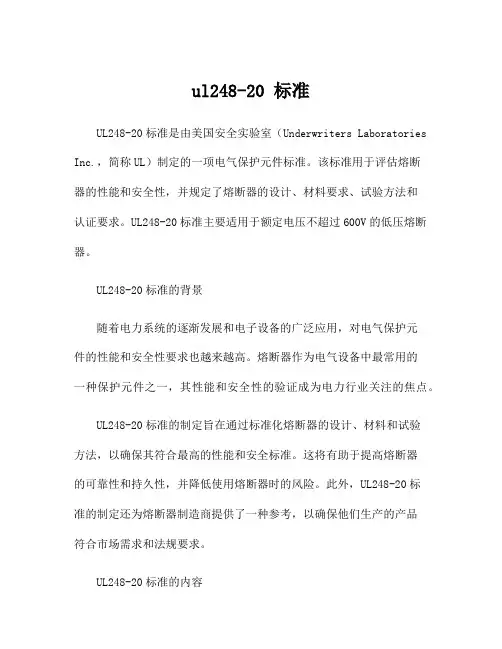

ul248-20 标准UL248-20标准是由美国安全实验室（Underwriters Laboratories Inc.，简称UL）制定的一项电气保护元件标准。

该标准用于评估熔断器的性能和安全性，并规定了熔断器的设计、材料要求、试验方法和认证要求。

UL248-20标准主要适用于额定电压不超过600V的低压熔断器。

UL248-20标准的背景随着电力系统的逐渐发展和电子设备的广泛应用，对电气保护元件的性能和安全性要求也越来越高。

熔断器作为电气设备中最常用的一种保护元件之一，其性能和安全性的验证成为电力行业关注的焦点。

UL248-20标准的制定旨在通过标准化熔断器的设计、材料和试验方法，以确保其符合最高的性能和安全标准。

这将有助于提高熔断器的可靠性和持久性，并降低使用熔断器时的风险。

此外，UL248-20标准的制定还为熔断器制造商提供了一种参考，以确保他们生产的产品符合市场需求和法规要求。

UL248-20标准的内容UL248-20标准主要围绕以下几个方面进行了规范：1.熔断器的分类和额定参数：UL248-20标准对熔断器进行了不同的分类，并规定了其额定电压、电流和断开能力等参数。

这些参数是评估熔断器性能的重要指标。

2.熔断器的设计要求：UL248-20标准规定了熔断器的外观和尺寸、端子和连接器的设计要求、标识和标志要求等。

这些要求旨在确保熔断器的适用性和可靠性。

3.熔断器的材料要求：UL248-20标准对熔断器的外壳材料、导体材料和绝缘材料等进行了要求。

这些材料必须具有耐高温、耐电弧和抗化学腐蚀等特性，以确保熔断器的稳定性和安全性。

4.熔断器的试验方法：UL248-20标准规定了对熔断器进行各种性能和安全性试验的方法和要求。

这些试验包括温度升高试验、熔化时间试验、断开能力试验和震动试验等。

通过这些试验，可以评估熔断器在正常使用条件下的性能和安全性。

5.熔断器的认证要求：UL248-20标准对熔断器的认证过程和程序进行了规定。

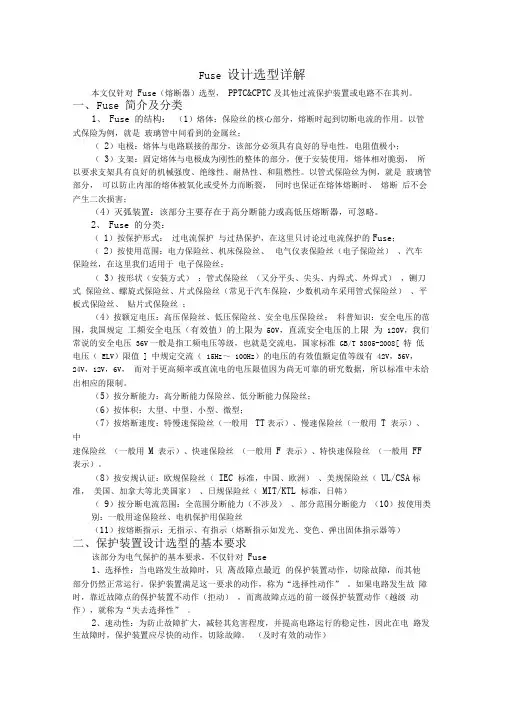

Fuse 设计选型详解本文仅针对Fuse（熔断器）选型，PPTC&CPTC及其他过流保护装置或电路不在其列。

一、F use 简介及分类1、Fuse 的结构：（1）熔体：保险丝的核心部分，熔断时起到切断电流的作用。

以管式保险为例，就是玻璃管中间看到的金属丝；（2）电极：熔体与电路联接的部分，该部分必须具有良好的导电性，电阻值极小；（3）支架：固定熔体与电极成为刚性的整体的部分，便于安装使用，熔体相对脆弱，所以要求支架具有良好的机械强度、绝缘性、耐热性、和阻燃性。

以管式保险丝为例，就是玻璃管部分，可以防止内部的熔体被氧化或受外力而断裂，同时也保证在熔体熔断时、熔断后不会产生二次损害；（4）灭弧装置：该部分主要存在于高分断能力或高低压熔断器，可忽略。

2、Fuse 的分类：（1）按保护形式：过电流保护与过热保护，在这里只讨论过电流保护的Fuse；（2）按使用范围：电力保险丝、机床保险丝、电气仪表保险丝（电子保险丝）、汽车保险丝，在这里我们适用于电子保险丝；（3）按形状（安装方式）：管式保险丝（又分平头、尖头、内焊式、外焊式），铡刀式保险丝、螺旋式保险丝、片式保险丝（常见于汽车保险，少数机动车采用管式保险丝）、平板式保险丝、贴片式保险丝；（4）按额定电压：高压保险丝、低压保险丝、安全电压保险丝；科普知识：安全电压的范围，我国规定工频安全电压（有效值）的上限为50V，直流安全电压的上限为120V，我们常说的安全电压36V一般是指工频电压等级，也就是交流电，国家标准GB/T 3805-2008[ 特低电压（ELV）限值] 中规定交流（15Hz～100Hz）的电压的有效值额定值等级有42V，36V，24V，12V，6V，而对于更高频率或直流电的电压限值因为尚无可靠的研究数据，所以标准中未给出相应的限制。

（5）按分断能力：高分断能力保险丝、低分断能力保险丝；（6）按体积：大型、中型、小型、微型；（7）按熔断速度：特慢速保险丝（一般用TT表示）、慢速保险丝（一般用T 表示）、中速保险丝（一般用M 表示）、快速保险丝（一般用F 表示）、特快速保险丝（一般用FF 表示）。

选择熔体额定电流。

（1）照明电路熔体额定电流≥被保护电路上所有照明电器工作电流之和。

（2）电动机：○1单台直接起动电动机熔体额定电流=（1.5～2.5）×电动机额定电流.○2多台直接起动电动机总的保护熔体额定电流=(1.5～2.5)×各台电动机电额定流之和。

○3降压起动电动机熔体额定电流=（1.5～2）×电动机额定电流.。

○4绕线式电动机熔体额定电流=（1.2～1.5）×电动机额定电流。

(3) 配电变压器低压则熔体额定电流=（1.0～1.5）×变压器低压则额定电流.。

(4) 并联电容器组熔体额定电流=（1.3～1.8）×电容器组额定电流.。

(5) 电焊机熔体额定电流=（1.5～2.5）×负荷电流。

(6) 电子整流元件快速熔断体额定电流≥1.57×整流元件额定电流.说明：熔体额定电流.的数值范围是为了适应熔体的标准件额定值。

熔断器的选择熔断器，我们日常生活里叫保险丝，其主要作用是用做电路过载和短路保护。

熔断器按其用途分为一般用途熔断器和半导体设备保护用熔断器。

熔断器是动力和照明线路的一种保护器件，当发生短路或过大电流故障时，能迅速切断电源，保护线路和电气设施的安全（但不能准确保护过负荷）。

熔断器的工作原理是：当通过熔断器的电流大于规定值时，以其自身产生的热量使熔体熔化而自动分断电路。

一、熔断器的分类常用的熔断器有瓷插式、螺旋式、有填料密封管式、无填料管式等几种类型，常用熔断器结构图(a)瓷插式(b)有填料螺旋式(c)无填料密闭管式(d)符号熔断器又分为高压和低压两大类。

用于3kV-35kV的为高压熔断器；用于交流220V 、380V 和直流220V 、440v 的为低压熔断器。

高压熔断器又分为户内式和户外式两种，型号说明如下：例如RN1-3 / 150 -200 即为户内式。

额定电压3kV、额定电流150A、断开容量为200MV A。

熔断器旧代号： RD
熔断器篇
熔断器定义
熔断器定义： 当电流超过规定值时，以本身 产生的热量使熔体熔断，断开 电路的一种电器。
熔断器篇
型号及含义
R □ □ - □/□
熔断器额定电流 熔断器额定电压 设计序号 Ｃ—瓷插式，Ｌ—螺旋式 Ｍ—无填料密封管式 Ｔ—有填料密封管式 Ｓ—快速式，Ｚ—自复式 熔断器
熔断器篇
注意事项
RT0-100 RT18-32/3
熔断器由熔断体及底座组成，并配有熔断器操作手柄。 熔断体带有熔断指示器，能再熔断熔断时立即弹出红色 醒目的指示。具有散热条件好，机械强度高，接触可靠， 操作方便等特点。操作手柄采用热固定塑料，绝缘性能好，结 构简单，操作自如。用于额定电流至600A，广泛用于具有高短 路电流的电力网路或配电装置中。
63
20
2、4、6、8、10、12、 16、20、25、32
2、4、6、8、10、12、 16、20
100
100
0.1—0.2
0.1—0.2
熔断器篇
安装要求
用于安装使用的熔断器应完整无损； 熔断器安装时应保证熔体与夹头，夹头与夹座接触良好； 熔断器内要安装合格的熔体； 更换熔体或熔管时，必须切断电源； 熔断器兼做隔离器件时，应装在控制开关的进线端。
熔断器篇
产品展示
RT19-63
RS3-500/150
圆筒形帽熔断器
有填料快速熔断器
熔断器篇
产品展示
RT16-3
25
刀型触头熔断器
螺旋式熔断器
熔断器篇
产品展示
NTO熔断器 RT14熔断器
上海陶瓷电气厂
上海陶瓷电气厂
熔断器篇
熔断器篇

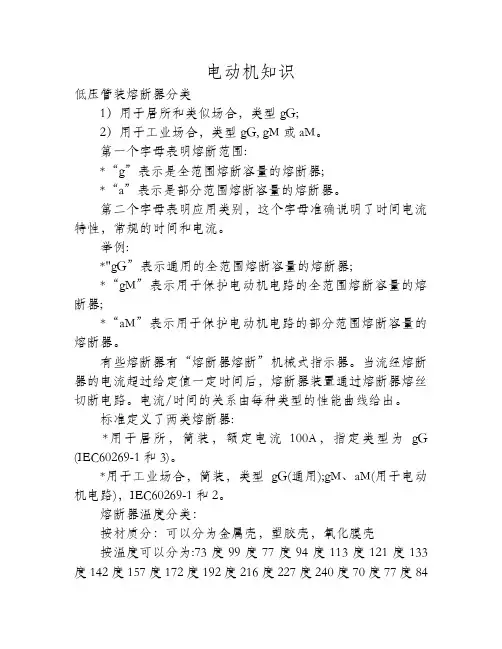

电动机知识低压管装熔断器分类1）用于居所和类似场合，类型gG;2）用于工业场合，类型gG, gM或aM。

第一个字母表明熔断范围:*“g”表示是全范围熔断容量的熔断器;*“a”表示是部分范围熔断容量的熔断器。

第二个字母表明应用类别，这个字母准确说明了时间电流特性，常规的时间和电流。

举例:*"gG”表示通用的全范围熔断容量的熔断器;*“gM”表示用于保护电动机电路的全范围熔断容量的熔断器;*“aM”表示用于保护电动机电路的部分范围熔断容量的熔断器。

有些熔断器有“熔断器熔断”机械式指示器。

当流经熔断器的电流超过给定值一定时间后，熔断器装置通过熔断器熔丝切断电路。

电流/时间的关系由每种类型的性能曲线给出。

标准定义了两类熔断器:*用于居所，筒装，额定电流100A，指定类型为gG (IEC60269-1和3)。

*用于工业场合，筒装，类型gG(通用);gM、aM(用于电动机电路)，IEC60269-1和2。

熔断器温度分类：按材质分：可以分为金属壳，塑胶壳，氧化膜壳按温度可以分为:73度99度77度94度113度121度133度142度157度172度192度216度227度240度70度77度84度92度95度105度110度115度121度128度130度139度141度144度152度157度169度184度185度192度216度227度228度240度250度280度320度·电气知识：熔断器应用·熔断器特点和分类·小规模三项异步电动机的使用技巧·华力牌Y系列三项异步电动机Domain: dnf辅助More:d2gs2f ·华力Y系列三相异步电动机随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。

在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。

（4）RT系列有填料封闭管式熔断器
c、特 点:

RT0系列
a)一般用于工业中，使用安全； b)具有良好的过载保护反时限特性和短路保护特性； c)有指示器，便于识别故障电路； d)额定分断能力高于无填料封闭管式； e)经济性较差； f)额定电压为交流500V，直流440V，额定电流5～ 1000A，额定分断能力25～50KA。
电弧的 应用 电弧的 危害
电弧的 产生 电弧的 熄灭
(1)电弧的燃烧
电弧 在大气中开断电路时，如果电源电压超过12～ 20V，被开断的电流超过0．25～1A，在触头间 隙中会产生一团温度极高、发出强光和能导电 的近似于圆柱形的气体。
(1)电弧的燃烧
电弧的应用 1)焊接;
2)熔炼;
3)作为强光源等
1 、RL系列螺旋式熔断器
（3）常用RL系列螺旋式熔断器：
a)RL5系列适用于矿用电气设备控制回路中，主要做 短路保护; b)RL6（RL7）系列适用于交流50HZ的配电电路中，作 过载和短路保护，可以取代RL1老系列； c)RL8系列适用于交流50HZ的电路中，主要作电缆导线 等低压配电系统中线路的过载和短路保护。
a) 具有快速熔断特性，一般用于保护半导 体器件； b)熔体材料采用银片冲制变截面工艺。
2、RS系列快速式熔断器
（3）常用RS系列快速式熔断器：
a) RS0系列主要用于硅整流器件及其成套装 置的短路保护，额定电流30～500A，额定分 断能力30～50KA;
b) RS3系列晶闸管及其成套装置的短路保护， 额定电流10～300A，额定分断能力25～50KA。
（1）、结构：主要 由瓷帽、熔断体 （熔芯）、瓷套、 上、下接线桩及底 座等组成。熔芯内 除装有熔丝外，还 填有灭弧的石英砂。

A.灭弧电压幅值B.过电压幅值C.残压幅值
22.高压电容器断电后自身仍带有电荷，若需再次合闸，应在其断电（）后进行。
A. 1分钟B. 3分钟C. 5分钟
44.更换RN2型熔断器熔丝时，熔丝的材料、截面、长度和电阻均应符合要求，否则会在熔断时（）。
A.产生危险的过电压B.造成指示熔体不能熔断C.可靠喷射灭弧
4.介质老化，tgδ不断增大。
1.改善通风条件，增大电容器间隙。
2.加装串联电抗器。
3.采取措施，限制操作过电压及涌流。
4.停止使用及时更换。
爆炸着火
内部发生极间或机壳间击穿而又无适当保护时，与之并联的电容器组对它放电，因能量大爆炸着火
1.立即断开电源。
2.用沙子或干式灭火器灭火。
单台熔丝
熔 断
1.过电流。
（七）触点严重过热或熔化
（2）电容器故障产生的原因及处理方法：
故障现象
产生原因
处理方法
外壳鼓肚
变 形
1.介质内产生局部放电，使介质分解而析出气体。
2.部分元件击穿或极对外壳击穿，使介质析出气体。
立即将其退出运行
渗漏油
1.搬运时提拿瓷套，使法兰焊接出裂缝。
2.接线时拧螺丝过紧，瓷套焊接出损伤。
3.产品制造缺陷。
（4）遇有下列情况时，应退出电容器：
（一）电容器发生爆炸；
（二）接头严重发热或电容器外壳示温蜡片熔化；
（三）电容器套管发生破裂并有闪络放电；
（四）电容器严重喷油或起火；
（五）电容器外壳明显膨胀，有油质流出或三相电流不平衡超过5%以上，以及电容器或电抗器内部有异常声响；
（六）当电容器外壳温度超过55℃，或室温超过40℃时，采取降温措施无效时；

特点
热继电器具有动作可靠、性能稳定、保护功能强等优点，能 够有效地保护电动机等电气设备免受过载电流的损害。
热继电器的应用场景
应用场景
热继电器广泛应用于电力、化工、冶 金、机械等行业的电动机过载保护， 尤其在需要频繁启动、制动和高负荷 运行的设备中应用更为广泛。
应用注意事项
在使用热继电器时，需要根据电动机 的额定电流和启动电流进行合理选型， 以确保热继电器能够准确动作，同时 也要注意定期检查和维护热继电器， 确保其正常工作。
缺点
熔断器只能用于一次性的保护，更换熔断体需要停电操作，对于需要长期稳定运行的系 统不太适用。
优缺点比较
优点
热继电器能够根据双金属片的温度弯曲 程度来控制电路的通断，具有温度滞后 特性，能够实现长期过载保护。热继电 器的保护功能可以通过调整整定值来实 现多种保护需求。
VS
缺点
热继电器的动作时间与负载电流的大小有 关，动作时间会随着负载电流的增加而延 长，因此不太适合用于短路等快速保护场 合。同时，热继电器的结构相对复杂，价 格较高。
器。
对于需要快速切断故障电路的场 景，可以选择具有快速熔断特性 的熔断器，以减小故障影响范围。
在某些需要高可靠性的关键设备 中，可以选择具有高精度、低误 差的热继电器，以确保设备的稳
定运行。
05
熔断器与热继电器的未来发展
技术发展趋势
1 2 3
高温超导技术
随着高温超导材料研究的深入，未来熔断器和热 继电器有望采用高温超导材料，实现更高效、更 快速的响应。
使用场景比较
熔断器
熔断器通常用于电路中的短路保护，适用于小电流电路。由于熔断器具有快速熔断的特性，因此也常 用于防止设备启动时的浪涌电流。

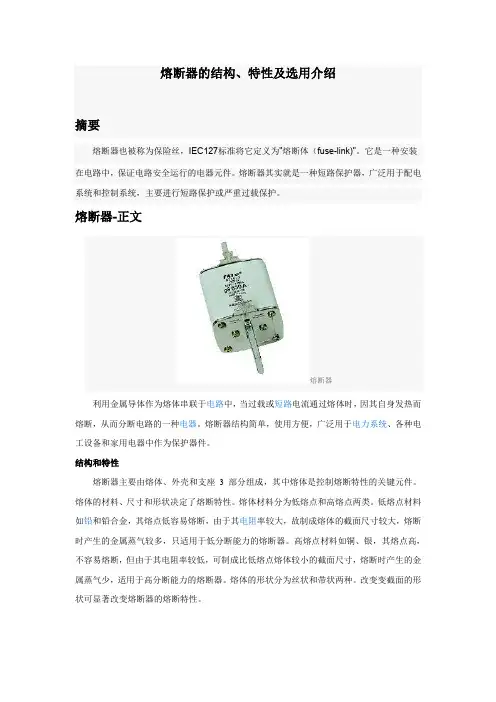

熔断器的结构、特性及选用介绍摘要熔断器也被称为保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。

它是一种安装在电路中，保证电路安全运行的电器元件。

熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。

熔断器-正文熔断器利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。

熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

结构和特性熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。

熔体的材料、尺寸和形状决定了熔断特性。

熔体材料分为低熔点和高熔点两类。

低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。

高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。

熔体的形状分为丝状和带状两种。

改变变截面的形状可显著改变熔断器的熔断特性。

熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。

所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。

熔断器有各种不同的熔断特性曲线（见图），可以适用于不同类型保护对象的需要。

熔断器分类熔断器根据使用电压可分为高压熔断器和低压熔断器。

根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。

根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。

敞开式熔断器结构简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用。

分断电流时在大气中产生较大的声光。

半封闭式熔断器的熔体装在瓷架上，插入两端带有金属插座的瓷盒中，适于低压户内使用。

熔断器有时也叫保险。

熔断器是在故障电流情况下利用它本身产生的热量使熔体熔化而分断电路的。

一。

分类熔断器有很多钟分类方法。

比如按使用人员分，有专业人员使用的工业用熔断器，和家用的普通人员使用的熔断器；按外壳形式分，有开启式、封闭式、半封闭式熔断器；按填充材料分有，有填充材料熔断器和无填充材料熔断器；按照动作特性分有，有延时动特性、快动作特性、快慢动作特性、超快动作特性熔断器等。

下面我们不按照这样分，我们根据平常使用时的特点把熔断器分为下面几种进行介绍。

1.低压熔断器2.高压熔断器3.车用熔断器二。

熔断器分断电路的物理过程。

分四个阶段：第一个阶段内，熔体被故障电流逐渐加热到它的熔化温度；在第二个阶段，熔体继续吸收热量，熔体进一步熔化形成液态；第三个阶段内熔体液态金属随温度进一步升高到汽化点，形成电弧；第四个阶段内，电弧燃烧扩散到填料中，使熔体电弧间隙进一步扩大，以致电弧不能继续燃烧，电弧熄灭，于是熔断器才算真正的切断电流，断开被保护的电路。

三。

低压熔断器。

家用熔断器。

家用及类似用途熔断器的标准：GB9815熔断器的选用和维护低压配电保护熔断器的分类1、按照特性分类：工作等级；熔断器是根据其保护功能来划分工作等级的，第1个字母表示保护范围的大小，第2个字母表示被保护的对象第1字母；a --局部范围保护，g --全范围保护第2字母：G --配电系统电缆导线保护、M --电动机回路保护、L --电缆和导线保护 (根据DIN VDE0660 规定)，R --半导体保护gG/gL (IEC60269以及DIN VDE0660)--全范围的电气线路的一般保护gF [快动作]--gG全范围的电缆和导线保护gT [慢动作]-- gG全范围的电缆和导线保护gTr (DIN VDE/IEC)--全范围变压器保护gR (DIN VDE/IEC)--全范围的半导体快速保护aR (DIN VDE/IEC)--局部范围的半导体快速保护aM (DIN VDE/IEC)--局部范围的电动机后备保护线路保护和电机保护熔断器的附加配置2、NH熔断器的时间-电流特性曲线一般用途（配电线路保护）的A-S特性曲线后备保护（电机短路保护）A-S特性曲线NH熔断器主要的技术指标1. 选择性：在供配电系统中通常是若干个不同额定电流的熔断器相串联实行分级保护。

熔断器的选型及注意事项熔断器的选型及注意事项(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器;电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器。
