继电保护-高级技师-计算题-理论

(11-059)电力职业技能鉴定考试《继电保护工（第二版）》高级技师理论题库一、选择题（请将正确答案的代号填入括号内，共61题）1. 关于等效变换说法正确的是（）。

(A)等效变换只保证变换的外电路的各电压、电流不变； (B)等效变换是说互换的电路部分一样； (C)等效变换对变换电路内部等效； (D)等效变换只对直流电路成立。

答案:A2. 在电力系统中发生不对称故障时，短路电流中的各序分量，其中受两侧电动势相角差影响的是（）。

(A)正序分量； (B)负序分量； (C)正序分量和负序分量； (D)零序分量。

答案:A3. 相当于负序分量的高次谐波是（）谐波。

(A)3n次； (B)3n+1次； (C)3n-1次（其中n为正整数）； (D)上述三种以外的。

答案:C4. 按对称分量法，A相的正序分量可按（）式计算。

(A)FA1=（αFA+α2FB+FC）/3； (B)FA1=（FA+αFB+ α2FC）/3； (C)FA1=（α2FA+αFB+FC）/3。

答案:B5. 如果线路送出有功与受进无功相等，则线路电流、电压相位关系为（）。

(A)电压超前电流45°； (B)电流超前电压45°； (C)电流超前电压135°； (D)电压超前电流135°。

答案:B6. 若i1=8sin（ωt+10°）A，i2=6sin（ωt+30°）A，则其二者合成后（）。

(A)幅值等于14，相位角等于40°； (B)i=10sin（ωt-20°）； (C)合成电流i=i1+i2，仍是同频率的正弦交流电流； (D)频率和相位都改变，是非正弦交流电流。

答案:C7. 下属哪些说法是正确的？（）。

(A)振荡时系统各点电压和电流的幅值随功角的变化一直在做往复性的摆动，但变化速度相对较慢；而短路时，在短路初瞬电压、电流是突变的，变化量较大，但短路稳态时电压、电流的有效值基本不变； (B)振荡时阻抗继电器的测量阻抗随功角的变化，幅值在变化，但相位基本不变，而短路稳态时阻抗继电器测量阻抗在幅值和相位上基本不变； (C)振荡时只会出现正序分量电流、电压，不会出现负序分量电流、电压，而发生接地短路时只会出现零序分量电压、电流不会出现正序和负序分量电压电流。

(11-059)电力职业技能鉴定考试《继电保护工》高级技师理论试卷注意事项: 1 答卷前将装订线左边的项目填写清楚。

2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3 本试卷共有6道大题，满分100分，考试时间120分钟。

一、选择题（请将正确答案的代号填入括号内，每题1分，共25题）1. 电磁式测量仪表，可以用来测量( )。

(A)直流电； (B)交流电； (C)交、直流电； (D)高频电压。

答案:C2. 如图A-2所示，RC移相电路输出电压u o对输入电压u i的相移应( )。

图A-2(A)大于90°； (B)小于90°； (C)等于90°； (D)等于180°。

答案:B3. CPU是按一定规律工作的，在计算机内必须有一个( ) 产生周期性变化的信号。

(A)运算器； (B)控制器； (C)寄存器； (D)时钟发生器。

答案:D4. 在同一小接地电流系统中，所有出线均装设两相不完全星形接线的电流保护，但电流互感器不装在同名两相上，这样在发生不同线路两点接地短路时，两回线路保护均不动作的几率为( )。

(A)1／3； (B)1／6； (C)1／2； (D)1。

答案:B5. 可以存贮一位二进制数的电路是( )。

(A)单稳态触发器； (B)无稳态触发器； (C)双稳态触发器； (D)多稳态触发器。

答案:C6. 电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值( )。

(A)相对愈小，动作时间愈短； (B)相对愈大，动作时间愈短； (C)相对愈小，动作时间愈长； (D)相对愈大，动作时间愈长。

答案:A7. 同杆并架线路，在一条线路两侧三相断路器跳闸后，存在( )电流。

(A)潜供； (B)助增； (C)汲出； (D)零序。

答案:A8. 按照部颁反措要点要求，对于有两组跳闸线圈的断路器( )。

(A)其每一跳闸回路应分别由专用的直流熔断器供电； (B)两组跳闸回路可共用一组直流熔断器供电； (C)其中一组由专用的直流熔断器供电，另一组可与一套主保护共用一组直流熔断器； (D)对直流熔断器无特殊要求。

继电保护工考试-继电保护高级工1、大型汽轮发电机要配置逆功率保护，目的是（）。

A.防止主汽门突然关闭后，汽轮机反转；B.防止主汽门关闭后，长期电动机运行造成汽轮机尾部叶片过热；C.防止主汽门关闭后，发电机失步；D.防止2、按照反措要点的要求，220kV变电所信号系统的直流回路应（）。

A.尽量使用专用的直流熔断器，特殊情况下可与控制回路共用一组直流熔断器；B.尽量使用专用的直流熔断器，特殊情况下可与该所远动系统共用一组直流熔断器；C.由专用的直流熔断器供电，不得与其他回路混用；D.无特殊要求。

3、选用的消弧回路所用的反向二极管，其反向击穿电压不宜低于（）。

A.1000V；B.600V；C.2000V；D.400V。

4、整组试验允许用（）的方法进行。

A.保护试验按钮、试验插件或启动微机保护；B.短接触点；C.从端子排上通入电流、电压模拟各种故障，保护处于与投入运行完全相同的状态；D.手按继电器。

5、使用电平表进行跨接测量时，选择电平表内阻为（）。

A.75Ω档；B.600Ω；C.高阻档；D.400Ω档。

6、连接结合滤过器的高频电缆与高频保护装置的连接应（）。

A.经过保护屏的端子；B.不经过保护屏的端子；C.没有专门的规定；D.经过专用高频电缆接线盒。

7、继电器线圈直流电阻的测量与制造厂标准数据相差应不大于（）。

A.±10%；B.±5%；C.±15%；D.±1%。

8、在操作回路中，应按正常最大负荷下至各设备的电压降不得超过其额定电压的（）进行校核。

A.20%；B.15%；C.10%；D.5%。

9、为防止频率混叠，微机保护采样频率fs与采样信号中所含最高频率成分的频率fmax应满足（）。

A.fs＞2fmax；B.fs＜2fmax；C.fs＞fmax；D.fs=fmax。

10、综合重合闸中的阻抗选相元件，在出口单相接地故障时，非故障相选相元件误动可能性最少的是（）。

A.全阻抗继电器；B.方向阻抗继电器；C.偏移特性的阻抗继电器；D.电抗特性的阻抗继电器。

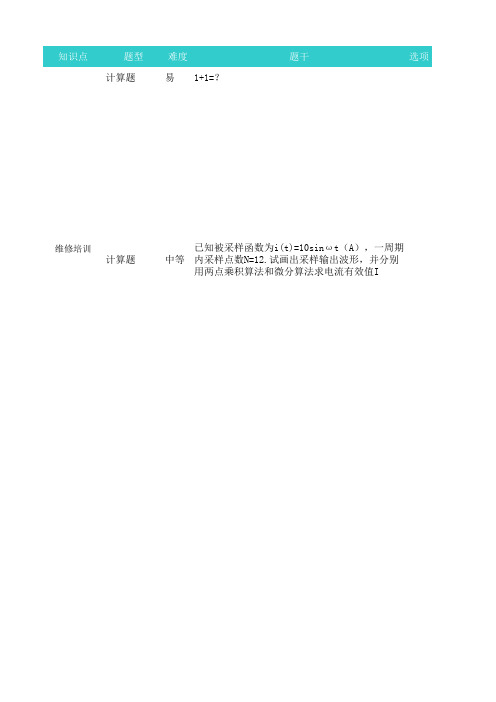

知识点题型难度题干选项计算题易1+1=？计算题中等已知被采样函数为i(t)=10sinωt（A），一周期内采样点数N=12.试画出采样输出波形，并分别用两点乘积算法和微分算法求电流有效值I维修培训计算题较难某地区电网电路铁路工程的供电系统采用的是220kV两相供电方式，但牵引站的变压器T为单相变压器，其典型系统如图所示。

假设变压器T满负荷运行，母线M的运行电压和三相短路容量分别为220kV和1000MVA，两相供电线路非常短，断路器QF保护设有负序电压和负序电流稳态启动元件，定值的一次值分别为22kV和120A。

试问：（1）忽略谐波因素，该供电系统对一、二次系统有何影响？（2）负序电压和负序电流启动元件能否启动？计算题中等如图所示，计算220kV 1XL线路M侧的相间距离I 、II、III段保护定值。

已知（1）2XL与3XL为同杆并架双回线，且参数一致，均为标么值（最终计算结果以标么值表示），可靠系数均取0.8，相间距离II段的灵敏度不小于1.5.（2）发电机以100MVA为基准容量，230kV为基准电压，1XL的线路阻抗为0.04，2XL、3XL的线路阻抗为0.03，2XL、3XL的N侧的相间距离II段定值为0.08，t2=0.5s。

（3）P母线故障，线路1XL的故障电流为18，线路2XL、3XL的故障电流各位20。

（4）1XL的最大负荷电流为1200A。

（III段仅按最大负荷电流整定即可，不要求整定时间）计算题中等如图所示系统，已知X G*=0.14, X T*=0.094.X0.T*=0.08,线路L的X1*=0.126（上述参数均已统一归算至100MVA为基准的标么值），且线路的X0=3X1(已知220kV基准电流IB1=263A, 13.8kV基准电流IB2=4.19kA)。

试求： （1）K点发生三相短路时，线路L和发电机G的短路电流；（2）K 点发生单相短路时，线路L短路电流。

计算题中等怎样理解发电机比率制动式差动保护按照规程要求整定时，当发电机端两相金属性短路时，差动保护的灵敏系数一定大于2。

电力系统继电保护高级技师试卷（基础理论部分）一、 是非题 (每题1分，共30分，正确的打√，错误的打×。

)1. 当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和BCH 型纵差保护均动作跳闸。

( )2. 变压器各侧电流互感器型号不同，变流器变比与计算值不同，变压器调压分接头不同，所以在变压器差动保护中会产生暂态不平衡电流。

( )3. 对Y/△－11接线的变压器，当变压器△侧出口发生两相短路故障，Y 侧保护的低电压元件接相间电压，该元件不能正确反映故障相间电压。

( )4. 对三绕组变压器的差动保护各侧电流互感器的选择，应按各侧的实际容量来选择电流互感器的变比。

( ) 5. 变压器的后备方向过电流保护的动作方向应指向变压器。

( ) 6. 电抗器差动保护动作值应躲过励磁涌流。

( ) 7. 线路出现断相，当断相点纵向零序阻抗大于纵向正序阻抗时，单相断相零序电流小于负序电流。

( ) 8. 系统振荡时，线路发生断相，零序电流与两侧电势角差的变化无关，与线路负荷电流的大小有关。

( )9. 线路发生接地故障，正方向时零序电压滞后零序电流，反方向时，零序电压超前零序电流。

( ) 10. 系统运行方式越大，保护装置的动作灵敏度越高。

( ) 11. 线路发生单相接地故障，其保护安装处的正序、负序电流，大小相等，相序相反。

( ) 12. 平行线路之间的零序互感，对线路零序电流的幅值有影响，对零序电流与零序电压之间的相位关系无影响。

( ) 13. 在大接地电流系统中，线路的零序功率方向继电器接于母线电压互感器的开口三角电压，当线路非全相运行时，该继电器可能会动作。

( ) 14. 接地故障时零序电流的分布与发电机的开停机有关。

( ) 15. 中性点不接地系统中，单相接地故障时，故障线路上的容性无功功率的方向为由母线流向故障点。

( ) 16. 电磁型继电器，如电磁力矩大于弹簧力矩，则继电器动作，如电磁力矩小于弹簧力矩，则继电器返回。

继电保护工(初级)练习卷一、计算题6.一个三相对称电路,负载为三角形连接,电源电压为380V,负载相复数阻抗为Z=6+j8Ω,求负载上的相电压,相电流和线电流各是多少?解：根据三角形连接的负载U 相=U 线,I 相=I 线/3,阻抗值Z=2286+=10(Ω),则： 负载上的相电压为： U 相=U 线=380(V)负载上的相电流为： I 相=U 相/Z=380/10=38(A)负载上的线电流为： I 线=3I 相=3×38=65.8(A)8.有一个电阻,电感,电容串联电路,已知电阻是8Ω,感抗是10Ω,容抗是4Ω,电源电压为150V,求电路总电流及电阻,电感,电容上的电压各是多少?解：根据阻抗公式Z=R 2+(X L -X C )2和交流电路欧姆定律 电路负阻抗为Z=)(10)410(882Ω=-±⨯ 电路的总电流为I=U/Z=150/10=15(A) 电阻上电压为U R =IR=15×8=120(V) 电感上电压为U L =IX L =15×10=150(V) 电容上电压为U C =IX C =15×4=60(V)16.某110KV 线路距离保护的工段动作值为Z dZ =3Ω/相。

电流互感器的变比n LH =600/5,因某种原因电流互感器的变比改为n 'LH =1200/5,试求改变后距离保护工段的动作值Z dZ '为多大?解：根据题意有： Z dZ '/n 'LH =Z dZ /n LH 所以改变变比后该保护的动作值为：Z 'dZ =Z dZ n 'LH /n LH =3×1200/5/600/5=6Ω17.如图所示为大接地电流系统零序电流保护的原理接线图,已知,零序过电流保护电流继电器的整定值为I dj0=4A,正常时线路上流过的一次负荷电流I fh =360A,电流互感器变比为n LH =600/5,若C 相电流互感器极性接反,问正常运行时,保护能否误动作?解：根据已知条件可得,正常运行时流过各相电流互感器二次侧的电流为I 2=I fh /n LH =360/600/5=3(A)根据序分量法有3I 0.2=I a +I b +I c ,而题中C 相电流互感器的极性接反,故正常运行时流入零序电流继电器的电流为：3I 0.2=I a +I b -I c 即：3I 0.2=2I c =2I 2=2·3=6(A)3I 0.2>Idj0=4A所以正常运行时,保护会误动作。

300MW以上火力发电电气专业继电保护工高级技师题库答案一、专业技术理论部分（一）本专业[一]名词解释〈一〉基本题序号1编号1351111101答案：对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

序号2编号1351111102答案：为了便于安装、运行和维护，对二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。

序号3编号1351111103答案：在正常情况下，为保证电气设备可靠地运行，必须将电力系统中某一点进行接地时，称为工作接地。

序号4编号1351111104答案：不加时限，只要整定值达到就可瞬时动作的保护，称为速断保护。

序号5编号1351111105答案：某段电路两端因被一无电阻的导体连接以至两端间无电压，称为短路。

序号6编号1351111106答案：能满足系统稳定及设备安全要求，有选择的快速切除被保护设备和全线故障的保护称为主保护。

序号7编号1351111107答案：主保护不能动作或断路器拒动时，用以切除故障的保护称为后备保护。

序号8编号1351111108答案：当线路发生故障，断路器跳闸后，能够不用人工操作而进行的自动重新合闸的装置。

序号9编号1351111109答案：交变量在一周期内出现的最大瞬时值叫最大值，有时也叫峰值或振幅。

序号10编号1351111110答案：电火花大量汇集形成的弧光叫电弧。

序号11编号1351111111答案：一个PN结加上相应的电极引线和管壳做成的半导体器件。

序号12编号1351111112答案：电导率很小，不能传导电荷的物体叫绝缘体。

〈二〉提高题序号13编号1351111201答案：在某一给定地点对任意参考点（一般为地）所测得各导线共有的电压称为共模电压。

序号14编号1351111202答案：由发电机、配电设备、升压和降压变电所、输电线路及用户的用电设备所组成的系统称为电力系统。

序号15编号1351111203答案：某种导体材料做成长1米，截面积为1平方毫米的导线，在温度为20℃时的电阻值称为电阻率；电阻率也叫电阻系数。

继电保护工专业理论试题库及答案一、单选题（共30题，每题1分，共30分）1、中性点经消弧线圈接地，普遍采用（）。

A、全补偿B、0补偿C、过补偿D、欠补偿正确答案：C2、母线差动保护的电压闭锁元件中低电压一般可整定为母线正常运行电压的（）。

A、60%-70%B、70%-80%C、80%-90%D、50%-60%正确答案：A3、变压器差动保护用的CT要求的准确级是（）。

A、0.1级B、0.5级C、10级D、D级正确答案：D4、直流母线电压不能过高或过低，允许范围一般是（）。

A、±5%B、±3%C、±10%D、±15%正确答案：C5、变压器供电的线路发生短路时，要使短路电流小些，下述()措施是对的。

A、变压器增加内电阻B、选用短路电压百分比较大的变压器C、增加变压器电动势D、变压器加大外电阻正确答案：B6、安装于同一面屏上由不同端子对供电的两套保护装置的直流逻辑回路之间（）。

A、不确定B、一般不允许有电磁联系，如有需要，应加装抗干扰电容等措施C、为防止相互干扰，绝对不允许有任何电磁联系D、不允许有任何电的联系，如有需要，必须经空接点输出正确答案：D7、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的()的体现。

A、可靠性B、选择性C、灵敏性D、快速性正确答案：B8、在测试直流回路的谐波分量时须使用()。

A、普通交流电压表B、万用表C、电子管电压表D、直流电压表正确答案：C9、中间继电器的固有动作时间，一般不应()。

A、大于10msB、大于0.1sC、大于0.2sD、大于20ms正确答案：A10、与电力系统并列运行的0.9MW容量发电机，应该在发电机()保护。

A、机端装设电流速断B、装设接地保护C、中性点装设电流速断D、装设纵联差动正确答案：A11、根据《电气设备文字符号》中的规定，文字符号QF的中文名称是()。

A、隔离开关B、断路器C、负荷开关D、电力电路开关正确答案：B12、对于瓦斯保护动作行为，哪个描述不正确（）。
