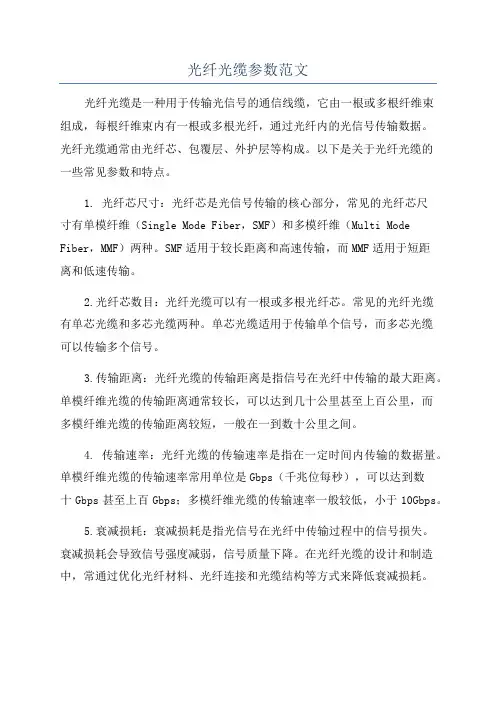

光纤光缆参数范文光纤光缆是一种用于传输光信号的通信线缆，它由一根或多根纤维束组成，每根纤维束内有一根或多根光纤，通过光纤内的光信号传输数据。
光纤光缆通常由光纤芯、包覆层、外护层等构成。
以下是关于光纤光缆的一些常见参数和特点。
1. 光纤芯尺寸：光纤芯是光信号传输的核心部分，常见的光纤芯尺寸有单模纤维（Single Mode Fiber，SMF）和多模纤维（Multi Mode Fiber，MMF）两种。
SMF适用于较长距离和高速传输，而MMF适用于短距离和低速传输。
2.光纤芯数目：光纤光缆可以有一根或多根光纤芯。
常见的光纤光缆有单芯光缆和多芯光缆两种。
单芯光缆适用于传输单个信号，而多芯光缆可以传输多个信号。
3.传输距离：光纤光缆的传输距离是指信号在光纤中传输的最大距离。
单模纤维光缆的传输距离通常较长，可以达到几十公里甚至上百公里，而多模纤维光缆的传输距离较短，一般在一到数十公里之间。
4. 传输速率：光纤光缆的传输速率是指在一定时间内传输的数据量。
单模纤维光缆的传输速率常用单位是Gbps（千兆位每秒），可以达到数十Gbps甚至上百Gbps；多模纤维光缆的传输速率一般较低，小于10Gbps。
5.衰减损耗：衰减损耗是指光信号在光纤中传输过程中的信号损失。
衰减损耗会导致信号强度减弱，信号质量下降。
在光纤光缆的设计和制造中，常通过优化光纤材料、光纤连接和光缆结构等方式来降低衰减损耗。
6.带宽：带宽是指光纤光缆所能支持的最大数据传输量。
带宽越宽，传输的数据量越大。
在设计和选择光纤光缆时，通常会根据需要的传输速率和传输距离来确定所需的带宽。
7.抗拉强度：抗拉强度是指光纤光缆能够承受的最大拉力。
抗拉强度的大小对光纤光缆的安装和使用具有重要意义，它会影响光缆的使用寿命和可靠性。
8.环境适应性：光纤光缆通常需要在各种恶劣环境下使用，如高温、低温、高湿度、化学腐蚀等。
优良的环境适应性可以确保光纤光缆的可靠性和稳定性。
总之，光纤光缆是现代通信领域中使用最广泛的传输介质之一，它具有传输速率快、带宽宽、衰减损耗低、抗干扰能力强等优点。
产品手册（光收发器）广州汇信特通信技术有限公司光纤收发器系列1、10/100M以太网光纤收发器汇信特Vispace 2000 FT系列10/100M 自适应以太网光纤收发器是为通信宽带IP城域网而设计，支持全双工或半双工工作模式，具有根据用户实际需求进行完善管理的网管功能，是宽带光纤以太网的理想设备，可广泛应用于在通信级城域宽带网IP的各种解决方案。
产品介绍独立式光纤收发器（电源内置）独立式光纤收发器（电源外置）双纤光纤收发器插卡单纤光纤收发器插卡功能特点◆具有10M/100M、半双工/全双工自适应功能◆支持存储转发模式和直通模式，存储转发模式支持长包，直通模式对包长无限制◆支持带宽控制◆支持LFP(Link Fault Pass-Through)功能，自动侦测到链路中任一端口断开时强迫该链路其它端口停止传输◆支持远端网管和远端复位，并可通过远端网管打开/关闭电口◆电口具有MDI-II与MDI-X自动识别功能，自动侦测，自动学习，兼容性好◆具有存储转发缓冲区，有效提高端接设备的传输效率，实现流量控制、广播隔离、差错检测功能◆对IEEE802.1q网络特性的支持可以保证绝大多数主流产品的骨干特性，如跨交换机的VLAN、TRUNK等功能◆卡式收发器配合内置电源的单槽或2U机箱使用，支持热插拔◆支持网管卡的级联功能技术参数系统参数技术指标接口 电口：RJ45接口 光口：SC/LC/FC/ST 接口 光纤单模光纤或多模光纤（单双纤可选）遵循标准和协议IEEE 802.3/ 802.3u Ethernet （802.3以太网标准）IEEE 802.1d Spanning Tree （以太网生成树协议） IEEE 802.1q VLAN TAG （以太网VLAN 标准） IEEE 802.1p Qos （以太网Qos 标准）产品尺寸电源内置独立式光纤收发器 110（W ）×30（H ）×140（D ） (mm) 电源外置独立式光纤收发器 110（W ）×30（H ）×140（D ） (mm)插卡式收发器25（W ）×88（H ）×116（D ） (mm) 环境要求工作温度-10℃ ~ 60℃ 存储温度 -40℃ ~ 80℃ 相对湿度5% ~ 95% 无凝结电源要求（标值）220V/AC ，50Hz ；-48V/DC （可选配） 安全与EMC符合FCC 、UL 、CE 、TUV 、CSA 标准 功耗17槽机架（满配）< 70W 独立式< 4W典型应用10/100M 光纤收发器可适用于多种接入网应用，如小区接入、网吧及企业内网等。

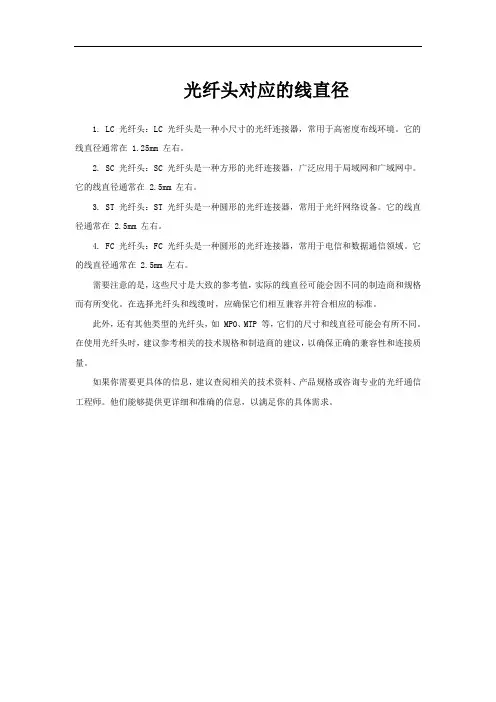

光纤头对应的线直径
1. LC 光纤头：LC 光纤头是一种小尺寸的光纤连接器，常用于高密度布线环境。
它的线直径通常在 1.25mm 左右。
2. SC 光纤头：SC 光纤头是一种方形的光纤连接器，广泛应用于局域网和广域网中。
它的线直径通常在 2.5mm 左右。
3. ST 光纤头：ST 光纤头是一种圆形的光纤连接器，常用于光纤网络设备。
它的线直径通常在 2.5mm 左右。
4. FC 光纤头：FC 光纤头是一种圆形的光纤连接器，常用于电信和数据通信领域。
它的线直径通常在 2.5mm 左右。
需要注意的是，这些尺寸是大致的参考值，实际的线直径可能会因不同的制造商和规格而有所变化。
在选择光纤头和线缆时，应确保它们相互兼容并符合相应的标准。
此外，还有其他类型的光纤头，如 MPO、MTP 等，它们的尺寸和线直径可能会有所不同。
在使用光纤头时，建议参考相关的技术规格和制造商的建议，以确保正确的兼容性和连接质量。
如果你需要更具体的信息，建议查阅相关的技术资料、产品规格或咨询专业的光纤通信工程师。
他们能够提供更详细和准确的信息，以满足你的具体需求。
mpo-16的标准尺寸一、概述MPO（MultimodePush-OnConnecting）是一种光纤连接器类型，广泛应用于多模光纤网络中。
其中，mpo-16是该连接器的一种规格，具有16个光纤端面。
本文档将详细介绍mpo-16的标准尺寸，以确保在相关设备、材料和工艺中使用该连接器的尺寸一致性和互换性。
二、标准尺寸1.连接器外壳尺寸：mpo-16的外壳尺寸通常为xxmmxyymm。
其中，xx和yy的值可能因制造商和产品系列的不同而有所差异，具体请参考制造商的产品数据表。
2.光纤端面距离：连接器两侧光纤端面之间的距离通常为zzmm。
这个距离是固定的，用于确保光纤的正确对准和连接。
3.光纤直径：mpo-16连接器中的光纤直径一般为aaaμm。
不同的光纤类型可能需要使用不同直径的光纤，请参考制造商的产品数据表。
4.光纤插入深度：光纤插入连接器的深度通常为cccmm。
这个深度是固定的，用于确保光纤与连接器外壳正确对齐。
5.锁定凸块尺寸：连接器上的凸块用于锁定光纤，其具体尺寸根据不同的制造商和产品系列可能会有所不同。
请参考具体产品的数据表以获取准确的凸块尺寸信息。
6.孔径：mpo-16的孔径通常为dddmm，用于光纤的插入和定位。
这个孔径的大小对于确保光纤能够顺利地插入连接器至关重要。
7.内部固定结构：连接器内部通常具有固定结构，用于保持光纤的位置和稳定性。
这个内部结构的设计和尺寸因制造商而异，但通常是为了确保光纤的稳定性和保护光纤不受损伤。
三、应用mpo-16连接器广泛应用于光纤传输系统的设备中，如光收发器、交换机、路由器等。
在使用这些设备时，务必确保遵循mpo-16连接器的标准尺寸，以保证系统的性能和稳定性。
四、注意事项在使用和操作mpo-16连接器时，请注意以下几点：1.在购买和使用mpo-16连接器之前，请务必参考制造商的产品数据表和说明书，以确保您购买的是符合标准尺寸的连接器。
2.在安装和使用mpo-16连接器时，应遵循制造商的说明和指导，以确保正确的安装和操作。

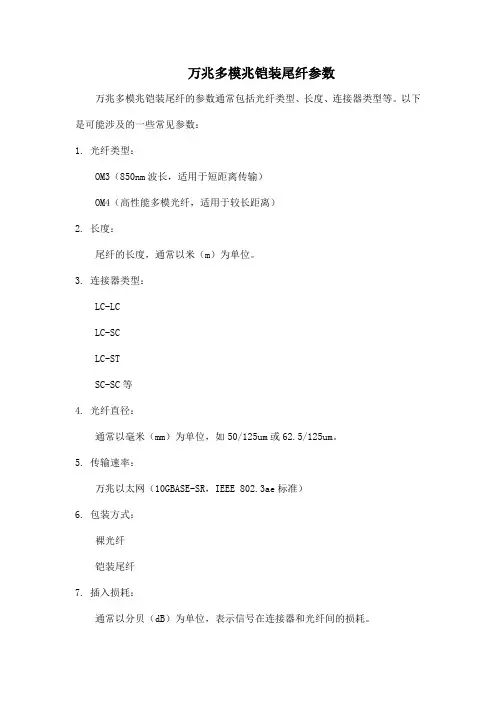

万兆多模兆铠装尾纤参数
万兆多模兆铠装尾纤的参数通常包括光纤类型、长度、连接器类型等。
以下是可能涉及的一些常见参数：
1. 光纤类型：
OM3（850nm波长，适用于短距离传输）
OM4（高性能多模光纤，适用于较长距离）
2. 长度：
尾纤的长度，通常以米（m）为单位。
3. 连接器类型：
LC-LC
LC-SC
LC-ST
SC-SC等
4. 光纤直径：
通常以毫米（mm）为单位，如50/125um或62.5/125um。
5. 传输速率：
万兆以太网（10GBASE-SR，IEEE 802.3ae标准）
6. 包装方式：
裸光纤
铠装尾纤
7. 插入损耗：
通常以分贝（dB）为单位，表示信号在连接器和光纤间的损耗。
8. 回波损耗（Return Loss）：
衡量信号在连接器处反射的程度，一般以分贝（dB）为单位。
9. 工作温度范围：
尾纤能够在的温度范围内正常工作。
10.光学模式：
多模光纤
请注意，确切的参数可能因制造商和具体产品而异。
在选择和购买万兆多模兆铠装尾纤时，建议查看相关产品的规格表或与供应商直接联系以获取准确的信息。
光纤的规格和选用方法
光纤是一种重要的通信工具，其规格种类繁多，每种规格都有其适用场景和特点。
以下是一些光纤规格的介绍以及选用方法：
1. 长度规格：
全尺寸光纤：全尺寸光纤可达数千米之长，是光纤通信中主要的产品之一。
中段光纤：中段光纤长度一般为几米到数十米不等，经常用于光纤器件和光纤传感领域。
短距离光纤：短距离光纤长度一般不超过1米，适用于以太网、数据中心等短距离传输。
2. 直径规格：
标准直径光纤：标准直径光纤直径为125um，用于光通信，包括单模和
多模光纤。
微型光纤：微型光纤直径为80um，适用于光纤传感和医疗器械等领域。
超细光纤：超细光纤直径为5-60um，用于高密度光电器件的内部互连。
3. 芯数规格：
单模光纤：单模光纤的芯数为1，适用于远距离通信和高速数据传输。
多模光纤：多模光纤的芯数通常为2-24，适用于短距离通信。
4. 折射率规格：
标准光纤：标准光纤折射率为，用于光通信。
高折射率光纤：高折射率光纤折射率在以上，主要用于光纤传感领域。
5. 其他规格：
包覆材料：光纤的包覆材料通常为聚合物，也有少量采用金属材料的。
环境适应性：光纤通常要面对不同的环境，如高温、低温、潮湿等，需要具备一定的环境适应性。
在选择光纤时，需要考虑自身需要，选择适合自己的规格。
此外，还需要注意光缆的选用方法，如根据用途选择光缆和根据材料选择光缆等。
在选择光缆时，需要考虑其强度、温差系数、抗埋、抗压、防潮、耐化学侵蚀等特性，以及其材料和生产工艺等。

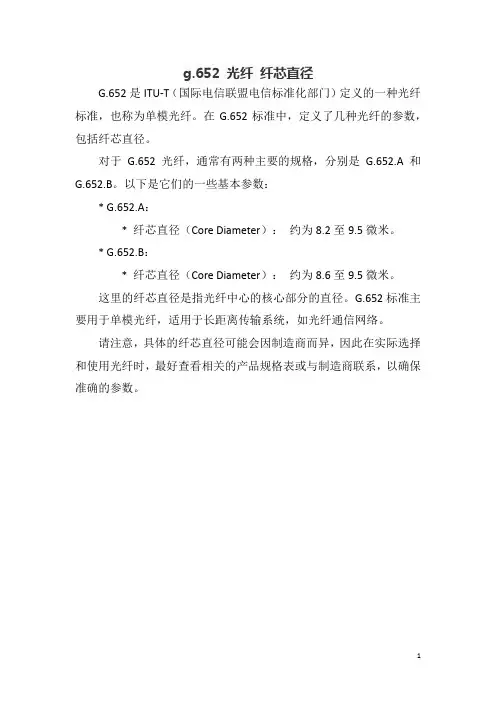

g.652 光纤纤芯直径
G.652是ITU-T（国际电信联盟电信标准化部门）定义的一种光纤标准，也称为单模光纤。
在G.652标准中，定义了几种光纤的参数，包括纤芯直径。
对于G.652光纤，通常有两种主要的规格，分别是G.652.A和G.652.B。
以下是它们的一些基本参数：
* G.652.A：
* 纤芯直径（Core Diameter）：约为8.2至9.5微米。
* G.652.B：
* 纤芯直径（Core Diameter）：约为8.6至9.5微米。
这里的纤芯直径是指光纤中心的核心部分的直径。
G.652标准主要用于单模光纤，适用于长距离传输系统，如光纤通信网络。
请注意，具体的纤芯直径可能会因制造商而异，因此在实际选择和使用光纤时，最好查看相关的产品规格表或与制造商联系，以确保准确的参数。
1。

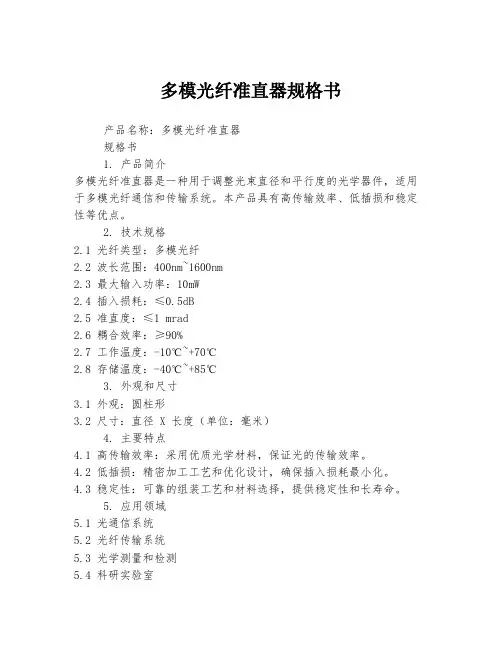

多模光纤准直器规格书
产品名称：多模光纤准直器
规格书
1. 产品简介
多模光纤准直器是一种用于调整光束直径和平行度的光学器件，适用于多模光纤通信和传输系统。
本产品具有高传输效率、低插损和稳定性等优点。
2. 技术规格
2.1 光纤类型：多模光纤
2.2 波长范围：400nm~1600nm
2.3 最大输入功率：10mW
2.4 插入损耗：≤0.5dB
2.5 准直度：≤1 mrad
2.6 耦合效率：≥90%
2.7 工作温度：-10℃~+70℃
2.8 存储温度：-40℃~+85℃
3. 外观和尺寸
3.1 外观：圆柱形
3.2 尺寸：直径 X 长度（单位：毫米）
4. 主要特点
4.1 高传输效率：采用优质光学材料，保证光的传输效率。
4.2 低插损：精密加工工艺和优化设计，确保插入损耗最小化。
4.3 稳定性：可靠的组装工艺和材料选择，提供稳定性和长寿命。
5. 应用领域
5.1 光通信系统
5.2 光纤传输系统
5.3 光学测量和检测
5.4 科研实验室
6. 供货周期
根据客户需求和订单数量进行协商，一般在确认订单后10-20个工作日内发货。
7. 售后服务
提供一年质保服务，如发现产品质量问题，请及时联系我们的售后服务部门。
备注：本规格书仅供参考，如需详细信息，请与我司销售代表联系。

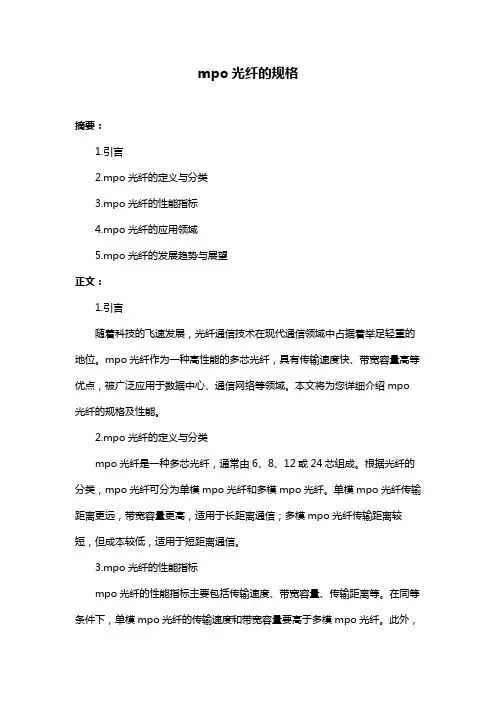

mpo光纤的规格摘要：1.引言2.mpo光纤的定义与分类3.mpo光纤的性能指标4.mpo光纤的应用领域5.mpo光纤的发展趋势与展望正文：1.引言随着科技的飞速发展，光纤通信技术在现代通信领域中占据着举足轻重的地位。
mpo光纤作为一种高性能的多芯光纤，具有传输速度快、带宽容量高等优点，被广泛应用于数据中心、通信网络等领域。
本文将为您详细介绍mpo 光纤的规格及性能。
2.mpo光纤的定义与分类mpo光纤是一种多芯光纤，通常由6、8、12或24芯组成。
根据光纤的分类，mpo光纤可分为单模mpo光纤和多模mpo光纤。
单模mpo光纤传输距离更远，带宽容量更高，适用于长距离通信；多模mpo光纤传输距离较短，但成本较低，适用于短距离通信。
3.mpo光纤的性能指标mpo光纤的性能指标主要包括传输速度、带宽容量、传输距离等。
在同等条件下，单模mpo光纤的传输速度和带宽容量要高于多模mpo光纤。
此外，mpo光纤的传输距离受光纤类型、芯数和连接器质量等因素影响。
4.mpo光纤的应用领域mpo光纤广泛应用于数据中心、通信网络、高性能计算等领域。
在数据中心中，mpo光纤可用于连接服务器、存储设备和网络设备，实现高速数据传输；在通信网络中，mpo光纤可用于光纤到户、光纤到楼等场景，提高通信速度和质量；在高性能计算领域，mpo光纤可实现高速计算设备之间的互联。
5.mpo光纤的发展趋势与展望随着5G、云计算、物联网等技术的快速发展，对光纤通信技术的需求将持续增长。
mpo光纤作为高性能的多芯光纤，将在未来的通信网络和数据中心建设中发挥越来越重要的作用。
此外，新型光纤材料和制造工艺的发展将为mpo 光纤的性能提升和成本降低提供有力支持。
总之，mpo光纤作为一种高性能的多芯光纤，具有广泛的应用前景和发展潜力。

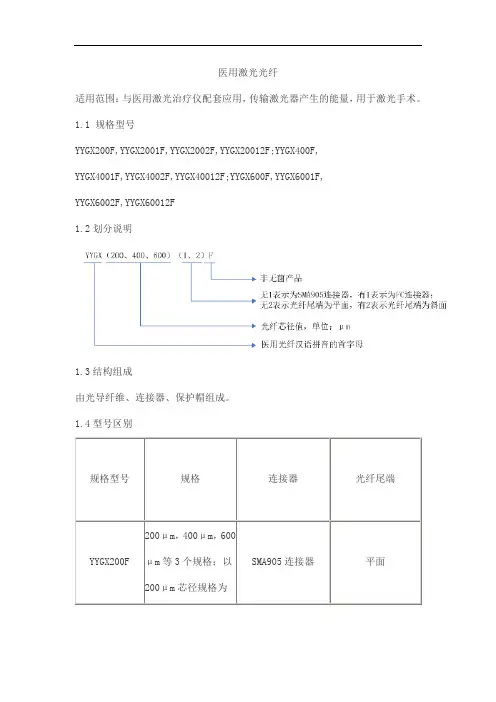

医用激光光纤
适用范围：与医用激光治疗仪配套应用，传输激光器产生的能量，用于激光手术。
1.1 规格型号
YYGX200F,YYGX2001F,YYGX2002F,YYGX20012F;YYGX400F,
YYGX4001F,YYGX4002F,YYGX40012F;YYGX600F,YYGX6001F,
YYGX6002F,YYGX60012F
1.2划分说明
1.3结构组成
由光导纤维、连接器、保护帽组成。
1.4型号区别
2.1 光纤尺寸
表2
2.2 外观要求
光纤表面应光滑，无锋棱、毛刺和裂痕。
各部件连接紧凑，不易剥落。
2.3光学性能
2.3.1光纤激光传输效率
激光传输效率应≥70%。
2.3.2光纤传输效率不稳定度
传输效率不稳定度：不大于±10%
2.3.3光纤传输效率复现性
传输效率复现性：不大于±10%
2.4 机械性能
2.4.1光纤抗拉强度
光导纤维与连接器结合处的抗拉强度应不小于10N。
抗拉试验后，光纤传输效率应不小于试验前的90%。
2.4.2光纤最小弯曲工作直径：
各规格光纤的弯曲直径为100×芯直径，按照要求弯曲后，光纤传输效率不小于弯曲前的90%。
2.4.3光纤弯曲抗疲劳性
光纤在最小弯曲工作直径条件下应能反复弯曲100次，弯曲抗疲劳试验后，光纤传输效率应不小于试验前的90%。
烽火光缆参数
烽火光缆是烽火通信科技股份有限公司生产的，产品包括多种型号和规格，以下是一些常见的烽火光缆参数：
1. 光纤类型：烽火光缆主要采用单模光纤和多模光纤。
单模光纤主要用于长距离传输，而多模光纤则适用于短距离、高带宽的通信系统。
2. 光纤芯数：烽火光缆有不同数量的光纤芯数，包括4芯、6芯、12芯、24芯、48芯等。
3. 光纤外径：烽火光缆的光纤外径通常为125微米，这是标准的光纤直径。
4. 光纤衰减：烽火光缆的光纤衰减系数较低，符合ITU-T建议的和标准。
5. 机械性能：烽火光缆具有良好的抗拉、抗压和抗弯曲性能，能够适应不同的环境条件。
6. 环境适应性：烽火光缆能够在-40℃至+60℃的环境温度下正常工作，并
且具有防水、防潮、防鼠咬等特性。
7. 传输距离：根据不同的光纤类型和系统配置，烽火光缆的传输距离可以从几十公里到数百公里不等。
总之，烽火光缆参数因型号和规格不同而有所差异，具体参数需根据实际需求和系统配置进行选择。
光纤基础知识(组网)一、光纤的构造、种类、接线、规格光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的。
玻璃光纤的标准直径为125微米（0.125毫米），表面覆盖有直径250微米或900微米的树脂保护涂敷层。
玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。
石英玻璃非常脆弱,因此覆有保护涂层。
通常有三种典型的光纤涂敷层。
一次涂敷光纤覆有直径为0。
25毫米紫外线固化丙烯酸树脂涂敷层的光纤。
其直径非常小,增加了光缆内可容纳光纤的密度，使用非常普遍.二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤。
光纤表面覆有直径为0.9毫米的热塑性树脂。
与0。
25毫米的光纤相比，其具有更坚固，易操作的优点。
广泛应用于局域网布线及光纤数量较少的光缆。
带状光纤带状光纤提高了连接器组装的效率,有利于多芯融接，从而提高了作业效率。
带状光纤由4根、8根或12根不同颜色的光纤组成，芯纤数最大可达1,000根。
光纤表层覆有紫外线固化丙烯酸脂材料,使用标准光纤剥套钳便可轻松去除涂敷层,方便多芯融接或取出单个光纤。
使用多芯融接机,带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来.光纤种类以下是对最常用的通信光纤种类的描述.MMF（多模光纤）- OM1光纤或多模光纤(62。
5⁄125）- OM2⁄OM3光纤（G.651光纤或多模光纤（50⁄125）)SMF（单模光纤)- G。
652（色散非位移单模光纤）- G。
653（色散位移光纤)— G。
654（截止波长位移光纤）- G.655（非零色散位移光纤)- G。
656(低斜率非零色散位移光纤）— G。
657(耐弯光纤）只要光预算允许,技术上来讲，任何合适的光纤都可应用于FTTx技术,但FTTx技术最常用的光纤为G。
652和G.657.G.651（多模光纤)G。
651主要应用于局域网，不适用于长距离传输,但在300至500米的范围内，G。
OPGW-24B1-80光缆规格参数名称：OPGW-80截面，层绞结构型号：OPGW-24B1-80[100;32.8]产品简介：光纤复合架空地线（OPGW光缆）具备传统地线和通信光缆的双重功能。
序号项目单位保证值1型号/OPGW-24B1-80[100;32.8]2光缆结构形式铝包钢根数/直径1/2.4/20AS+5/2.4/20AS+12/2.4/20AS光单元类型/根数/直径1/2.4 3计算截面积铝管或不锈钢管mm2 1.38铝包钢mm281.38总截面mm282.77 4外层单线类型（铝包钢/铝合金）/铝包钢5外层单线直径mm 2.4 6光纤类型G.652G.652 7光纤芯数芯248OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）dB/km≤0.219外径mm12.0 10单位长度质量（含光纤质量）kg/km560.0 11额定拉断力（RTS）kN100.0 1220℃直流电阻W/km 1.048 13允许短路电流容量（40℃～200℃，0.25s）kA2·s32.8 14最高允许温度瞬间℃200持续℃8015弹性模量GPa162.516线膨胀系数10-6/℃12.717最大允许拉力kN40.018年平均运行张力kN25.019最小允许弯曲半径（动态）mm30020最大允许安装张力kN40.0层绞式OPGW光缆结构示意图：结构特性：采用无缝不锈钢管光纤保护设计，管内填充进口纤膏，有效保护光纤；光纤在不锈钢管内能够获得较佳的余长；不锈钢管式OPGW光缆结构具有更好的抗侧压和抗冲击能力；精确设计的光缆截面，保证光缆的机械、电气性能。
应用特性：OPGW是良导体地线和光纤通信的复合产品；适用于110kV及以上高压输电线路，用于新建线路或替换原有的传统地线；最大光纤容量可达到144芯；光缆与常规架空地线的机械、电气特性匹配性好，方便原有旧地线的更换和新建地线的设计和安装；OPGW能够适用不同雷暴等级的气象条件，具备优良的防雷性能；OPGW能够承受高负荷和大跨距的运行要求。
om3多模光纤规格书
OM3多模光纤是一种高性能的光纤，能够支持高达10 Gbps的带宽传输，广泛应用于数据中心、局域网、光纤到户等领域。
二、产品特点：
1. 支持高带宽传输：OM3多模光纤的带宽达到了2000 MHz·km，能够支持高达10 Gbps的数据传输速率。
2. 传输距离远：OM3多模光纤的传输距离可达550米，是传输距离较远的一种光纤。
3. 抗扭曲性能好：OM3多模光纤的抗扭曲性能较好，能够保证数据传输的稳定性。
4. 安装方便：OM3多模光纤的连接器采用标准的LC或SC接口，安装方便。
三、产品规格：
1. 光纤芯数：2-24芯
2. 光纤包层：850nm
3. 纤芯直径：50μm
4. 外径：3.0mm、3.3mm、4.0mm
5. 典型传输距离：550米
6. 频带宽度：2000 MHz·km
四、应用场景：
OM3多模光纤广泛应用于数据中心、局域网、光纤到户等领域，适用于需要高带宽、长传输距离、抗扭曲性能好的场景。
以上就是OM3多模光纤规格书的全部内容，谢谢阅读。
光缆加强芯的尺寸规格因光缆类型和设计而异，以下是一些常见光缆加强芯的尺寸规格：
1. 光纤到户(FTTH)光缆加强芯：通常采用“3+2”结构，即3根加强芯丝和2根芯线，加强芯外径通常为4.5-6.0mm。
这种光缆主要用于高层建筑、别墅、小区、大楼等大型建筑群。
2. 本地网光缆加强芯：常见有9芯、12芯、16芯等，常用加强芯有9.6mm+2×4.5mm和12mm+2×4.5mm。
这种光缆主要用于城市本地网干线传输和接入网。
3. 接入网用室外光缆加强芯：一般采用12芯或16芯，加强芯采用9.6mm+
4.5mm×2的方式。
这种光缆主要用于接入网，如光纤接入网、本地环网、配线网等。
4. 长距离海底光缆加强芯：常见有4+3或8+2结构，外护套根据长度而定，长度在100-300公里的采用6层结构加强壳，光缆长度达770公里以上的，外护套加装中间管层，其他配置钢丝或双套管加强方式，长度则可能达到几千公里以上。
这些尺寸规格只是根据不同类型的光缆进行描述，实际的规格可能会有所不同。
选择光缆加强芯时，应考虑光缆的应用场景、载荷能力和环境因素等因素，以确保光缆的可靠性和稳定性。
此外，光缆加强芯的质量也至关重要。
优质的光缆加强芯应具有高强度、低伸缩率、低蠕变、耐疲劳、耐环境腐蚀等性能。
在选择光缆加强芯时，应选择具有相关认证和资质的品牌，以确保光缆的质量和可靠性。
总之，光缆加强芯的尺寸规格因光缆类型和设计而异，选择合适的规格应考虑应用场景、载荷能力和环境因素等因素。
同时，应选择具有相关认证和资质的品牌，以确保光缆的质量和可靠性。
光接入网OAN
OAN由光传输系统支持的共享同一网络侧接口的接入连接的集合。
光接入网包含光线路终端(OLT)、光分配网(ODN)和光网络单元(ONU)。
●光线路终端(OLT)：是提供光接入网(OAN)的网络侧接口，与一
个或多个光分配网(ODN)相连的设备，如PDH、SDH等。
●光分配网(ODN)：是提供由光线路终端(OLT)到光网络单元(ONU)
以及相反方向的光传输手段的部分，如光纤、光连接器、光分配器等。
●光网络单元(ONU)：提供用户侧接口，并与光分配网(ODN)相连
的设备或功能块，是光纤接入的终端设备，如光收发器、光电转换器、用户接口适配器等。
光接入网OAN功能图：
对于我们公司目前新开展的光检测项目主要是光分配网(ODN)中的相关部件,主要有：
●光纤分路器：YDT 1117-2001，YDT 2000.1-2009
●光纤配线架：YDT 778-2011
●光缆接头盒：YDT 814.1-2004
●光缆交接箱：YDT 988-2007
●光缆分纤箱：YDT 2150-2010
●光纤活动连接器：YDT 1272.1，YDT 1272.2，YDT 1272.3，
YDT 1272.4，YDT 1272.5
一、光纤活动连接器
是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。
1、种类（按结构分类）：
1）FC型光纤连接器：对应标准YDT 1272.4-2007，外部加强方式是采用金属套，紧固方式为螺丝扣。
2）SC型光纤活动连接器：对应标准 YDT 1272.3-2005，外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完
全相同
3）LC型光纤活动连接器：对应标准YDT 1272.1-2003，采用
操作方便的模块化插孔（RJ）闩锁机理制成。
其所采用的
插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为
1.25mm。
这样可以提高光纤配线架中光纤连接器的密度。
4）MT-RJ型光纤活动连接器：对应标准YDT 1272.2-2005 ，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装
于小型套管两侧的导向销对准光纤，为便于与光收发信机
相连，连接器端面光纤为双芯（间隔0.75mm）排列设计。
5）MPO型光纤活动连接器：对应标准 YDT 1272.5-2009，是一种多心光纤活动连接器。
一种小型单心光纤活动连接器。
1）光学指标
●插入损耗：为光纤中的光信号通过连接器后，其输出光功率相
对输入光功率的比率分贝数，表示为：IL=-10Log Pout/Pin。
●回波损耗：回波损耗又称为后向反射损耗。
是指在光纤连接处，
后向反射光相对输入光的比率分贝数，表示为：
RL=-10Log Pr/Pi。
●重复性：是指光纤活动连接器经多次插拔后插入损耗的变化，
用dB表示。
●互换性：是指各光纤活动连接器相互互换插入损耗的变化，用
dB表示。
2）机械性能
光纤活动连接器机械性能包括拉升、扭转、振动、跌落、插拔等。
3）环境性能
光纤活动连接器机械性能包括高温、低温、湿热、温度循环等。
4）光纤活动连接器端面几何尺寸指标
●曲率半径
●顶点偏移
●光纤凹陷/突出
●APC角度
3、测试
1）插入损耗IL、回波损耗测试
测试仪表：OP930
2）端面几何尺寸
测试仪表：AC3000。
