(完整版)土的界限含水率(液限和塑限联合测定法)

土的界限含水率试验报告第二小组成员:张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N，锥角为30º，锥体沉入深度为10mm时，土的抗剪强度是8.232kPa，此时土的含水率即为液限。

三、仪器设备1、铝盒、调土杯及调土刀;2、锥式液限仪(图3-1);3、天平:感量为0.01g;4、筛:孔径为0.5mm;5、磁钵和橡皮头研棒;6、烘箱:应能控制温度105,110ºC;7、干燥器。

图3-1 锥式液限仪1-锥身;2-手柄;3-平衡装置;4-试杯; 5-底座四、操作步骤1、制备土样取天然含水率的土样约50g，捏碎过筛;若天然土样己风干，则取样80g研碎，并过0.5mm筛;加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中;用手掌轻拍试杯，使杯中空气逸出;待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中;注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s后，观察锥体入土中的深度，以土样表面与锥接触处为准;若恰为10mm(锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。

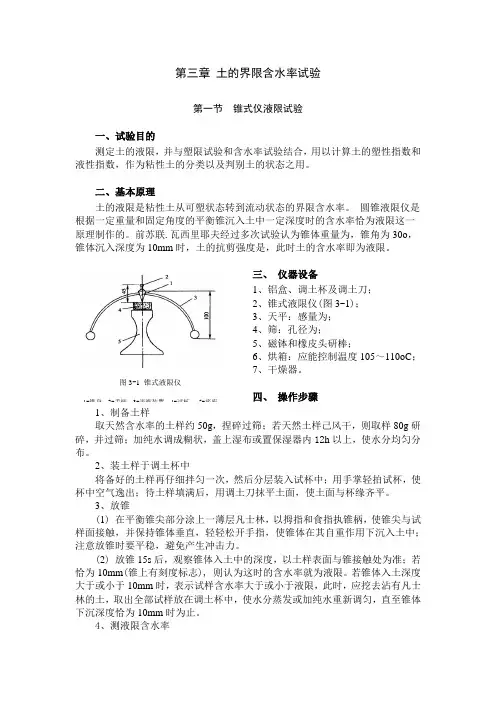

第三章 土的界限含水率试验第一节 锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联.瓦西里耶夫经过多次试验认为锥体重量为，锥角为30o ，锥体沉入深度为10mm 时，土的抗剪强度是，此时土的含水率即为液限。

三、 仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为；4、筛：孔径为；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC ；7、干燥器。

四、 操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm (锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

4、测液限含水率图3-1 锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯； 5-底座将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。

第三章 土的界限含水率试验第一节 锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A .M .瓦西里耶夫经过多次试验认为锥体重量为0.75N ，锥角为30o ，锥体沉入深度为10mm 时，土的抗剪强度是8.232kPa ，此时土的含水率即为液限。

三、 仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g ；4、筛：孔径为0.5mm ；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC ；7、干燥器。

四、 操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过0.5mm 筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm (锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g )放入铝盒中测定其含水率，此含水率即为液限。

锥入深度h
(m m
)
含水率（%）
塑性指数 = %
备 注 :
含水率(%)塑限 (%)= %
盒号#盒质量( g)盒+湿土质量
(g)盒+干土质量
(g)试验： 复核： 日期：
入土深度
含水率
平均含水率
(%)
水质量(g)
干土质量(g)液限 (%)= %3
锥入深度与含水率(h-w)关系图
1/2(h1+h2)
(mm)h2 (mm)土样
h1 (mm)
主要仪器设备
及编号
液塑限联合测定仪试验次数
1
2
委托/任务编号/工程部位/用途试验条件试验日期
样品描述样品名称试验依据JTG E40-2007《公路土工试验规程》
样品编号 第 页，共 页
土的界限含水率试验检测记录表（液塑限联合测定仪法）JJ0102a
试验室名称：杨白公路改建工程第二合同段工地试验室编号：。

土的界限含水率试验报告第二小组成员：张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N ，锥角为30º，锥体沉入深度为10mm 时，土的抗剪强度是8.232kPa ，此时土的含水率即为液限。

三、 仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g ；4、筛：孔径为0.5mm ；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110ºC；7、干燥器。

四、 操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过0.5mm 筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm(锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

4、测液限含水率 将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。

二、界限含水率实验（液限、塑限联合测定法）（一）实验目的测定粘性土的液限L ω和塑限P ω，并由此计算塑性指数Ip 。

（二）实验原理液限、塑限联合测定法是根据圆锥仪的圆锥入土深度与其相应的含水率在双对数坐标上具有线性关系的特性来进行的。

利用圆锥质量为76g 的液塑限联合测定仪测得土在不同含水率时的圆锥入土深度，并绘制其关系直线图，在图上查得圆锥下沉深度为10mm 所对应得含水率即为液限，查得圆锥下沉深度2mm 所对应的含水率即为塑限。

（三）实验设备1．液塑限联合测定仪：（如附图1）有电磁吸锥、测读装置、升降支座等，圆锥质量76g ，锥角30°，试样杯等；2．天平：称量200g ，分度值0.01g ；3．其它：调土刀、不锈钢杯、凡士林、称量盒、烘箱等。

（四）操作步骤1．土样制备：当采用风干土样时，取通过0.5mm 筛的代表性土样约200g ，分成三份，分别放入不锈钢杯中，加入不同数量的水，然后按下沉深度约为4～5mm ，9～11mm ，15～17mm 范围制备不同稠度的试样（对于高岭土，含水率分别约为50%，75％，90％）。

2．装土入杯：将制备的试样调拌均匀，填入试样杯中，填满后用刮土刀刮平表面，然后将试样杯放在联合测定仪的升降座上。

3．接通电源：在圆锥仪锥尖上涂抹一薄层凡士林，接通电源，使电磁铁吸住圆锥。

4．测读深度：调整升降座，使锥尖刚好与试样面接触，切断电源使电磁铁失磁，圆锥仪在自重下沉入试样，经5秒钟后测读圆锥下沉深度。

5．测含水率：取出试样杯，测定试样的含水率。

重复以上步骤，测定另两个试样的圆锥下沉深度和含水率。

（五）实验注意事项1．土样分层装杯时，注意土中不能留有空隙。

2．每种含水率设三个测点，取平均值作为这种含水率所对应土的圆锥入土深度，如三点下沉深度相差太大，则必须重新调试土样。

（六）计算公式1．计算各试样的含水率：100wsm m ω=⨯ 式中符号意义与含水率实验相同。

土工试验界限含水率试验9 界限含水率试验9．1 一般规定9．1．1 土的粒径应小于0．5mm以及有机质含量不大于干土质量的5％。

9．1．2 本试验中含水率的测定应按本标准第5．2节的烘干法执行。

9．2 液塑限联合测定法9．2．1 本试验所用的仪器设备应符合下列规定：1 液塑限联合测定仪(图9．2．1)应包括带标尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯。

圆锥仪质量为76g，锥角为30°；读数显示宜采用光电式、游标式和百分表式；图9．2．1 光电式液塑限联合测定仪示意图1-水平调节螺丝；2-控制开关；3-指示灯；4-零线调节螺丝；5-反光镜调节螺丝；6-屏幕；7-机壳；8-物镜调节螺丝；9-电磁装置；10-光源调节螺丝；11-光源；12-圆锥仪；13-升降台；14-水平泡2 试样杯：直径40mm～50mm；高30mm～40mm；3 天平：称量200g，分度值0．01g；4 筛：孔径0．5mm；5 其他：烘箱、干燥缸、铝盒、调土刀、凡士林。

9．2．2 液塑限联合测定法试验应按下列步骤进行：1 液塑限联合试验宜采用天然含水率的土样制备试样，也可用风干土制备试样。

2 当采用天然含水率的土样时，应剔除粒径大于0．5mm的颗粒，再分别按接近液限、塑限和二者的中间状态制备不同稠度的土膏，静置湿润。

静置时间可视原含水率的大小而定。

3 当采用风干土样时，取过0．5mm筛的代表性土样约200g，分成3份，分别放入3个盛土皿中，加入不同数量的纯水，使其分别达到本标准第9．2．2条第2款中所述的含水率，调成均匀土膏，放入密封的保湿缸中，静置24h。

4 将制备好的土膏用调土刀充分调拌均匀，密实地填入试样杯中，应使空气逸出。

高出试样杯的余土用刮土刀刮平，将试样杯放在仪器底座上。

5 取圆锥仪，在锥体上涂以薄层润滑油脂，接通电源，使电磁铁吸稳圆锥仪。

当使用游标式或百分表式时，提起锥杆，用旋钮固定。

6 调节屏幕准线，使初读数为零。

第三章土的界限含水率试验第一节锥式仪液限试验一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N，锥角为30º，锥体沉入深度为10mm时，土的抗剪强度是8.232kPa，此时土的含水率即为液限。

三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110ºC；7、干燥器。

图3-1锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座四、操作步骤1、制备土样取天然含水率的土样约50g，捏碎过筛；若天然土样己风干，则取样80g研碎，并过0.5mm筛；加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1)在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2)放锥15s后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm(锥上有刻度标志),则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。

4、测液限含水率将所测得的合格试样，挖去沾有凡士林的部分，取锥体附近试样少许(约15～20g)放入铝盒中测定其含水率，此含水率即为液限。

土的界限含水率试验报告文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]土的界限含水率试验报告第二小组成员：张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知 一、试验目的测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率。

圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联.瓦西里耶夫经过多次试验认为锥体重量为，锥角为30o ，锥体沉入深度为10mm 时，土的抗剪强度是，此时土的含水率即为液限。

三、 仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3-1)；3、天平：感量为0.01g ；4、筛：孔径为0.5mm ；5、磁钵和橡皮头研棒；6、烘箱：应能控制温度105～110oC ；7、干燥器。

四、 操作步骤1、制备土样取天然含水率的土样约50g ，捏碎过筛；若天然土样己风干，则取样80g 研碎，并过筛；加纯水调成糊状，盖上湿布或置保湿器内12h 以上，使水分均匀分布。

2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s 后，观察锥体入土中的深度，以土样表面与锥接触处为准；若恰为10mm (锥上有刻度标志), 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm 时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm 时为止。

试验三 界限含水率试验一、试验目的掌握界限含水率试验方法和塑性指数、液性指数的计算，并能利用界限含水率指标进行土的分类和定名，判断天然土的状态。

试验要求：由实验室提供试样，学生按照要求测定土样的界限含水率，根据界限含水率和土的天然含水率计算该土的塑性指数、液性指数，进行土的分类和定名。

二、试验原理细粒土由于含水率的不同，分别处于流动状态、可塑状态、半固体状态和固体状态。

液限是细粒土呈流动状态与可塑状态分界处的含水率(记作ωL )，塑限是细粒土呈可塑态状与半固体状态分界处的含水率(记作ωp )，缩限是细粒土呈半固体状态与固体状态分界处的含水率(为30（1）制备试样：取代表性天然土或风干土过 0.5mm 的孔筛，过筛后取约250g ，放入调土皿中，加纯净水调成均匀浓糊状，将拌和均匀的土样密封于保湿缸中静置24小时；（2）将试样用调土刀调匀，密实地填入试杯中，土中不能含封闭气泡，将高出试样杯的余土用调土刀刮平，不得在杯口反复涂抹；（3）将刮平的试杯放在测试杯座上，用布擦净圆锥仪，并在锥体上涂抹一薄层凡士林，提住锥体上端手柄，放在试样表面中部，至锥尖刚好与土面接触时，放松手指，使其锥体在自重状态下沉入土中；（4）经15s 后观看锥尖入土深度，若锥体入土深度刚好为10mm 时，表示土的含水率适为液限，如不符合上述要求应重新调试土膏；（5）将所测得的合格试样，挖去有凡士林的部分，取锥体附近试样迅速放入铝盒内测定其含水率，此含水率既为液限，含水率试验方法见试验一，液限记录表见4—1；此试验需进行两次平行试验，当两次测定的液限含水率差值小于2％时，取平均值作为该土样的液限。

四、塑限试验（搓滚法）1. 仪器设备：（1）天平：称量200g ，最小分度值0.01g ；（2）其它工具：调土刀，调土碗，0.5mm 孔筛，毛玻璃； （3）含水率试验全套设备等。

2.试验步骤：（1）试样制备：与液限试验基本相同，但制样含水率较低，使其在塑限左右，判断方法为试样在手中捏揉而不粘手；（2）取试样一小块，先用手搓成椭圆形，然后用手掌在毛玻璃板上轻轻搓滚，搓滚时手掌均匀施加压力于土条上。

42科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N工 程 技 术液塑限联合测定仪试验的目的是测定土的液限WL 和塑限WP ,确定土的分类。

从而可根据自然状态下粘性土的含水率来确定自然状态下的土处于什么样的状态。

计算液性指数IL,塑性指数Ip,判别粘性土的软硬程度。

同时,作为粘性土的定名分类以及估算地基承载力的依据。

细粒土随着土中含水率的不同,分别处于流动状态、可塑状态、半固体状态、固体状态。

界线含水率较好地反映出土的物理力学特性,如压缩性、胀缩性等,在工程中主要是土的液限、塑限和缩限。

液限是细粒土呈可塑状态的上限含水率,塑限是细粒土呈可塑状态的下限含水率。

事实上,土从粒滞流动状态到可塑状态,从可塑状态到半固体状态的性质和直观变化的。

因此,在两者之间建立确定的界限都带有一定的任意性。

也就是说,水从液态变到气态或从液态变到固态,有直观的温度临界点,土随着含水率的变化从一种状态到另一种状态有明显可见的含水率临界点。

为了工程的统一,实行行业约定和规范,主要利用圆锥质量为76g的液塑限联合测定仪测得土在不同含水率时的圆锥入土深度,并绘制圆锥下沉深度h与含水率ω的关系曲线。

1 仪器准备(1)液塑限联合测定仪包括带标尺的圆锥仪、电磁铁、显示屏、控制开关、测读装置、升降支座等,圆锥质量76g,锥角30°,试样杯内径40m m ,高30m m 。

(2)天平:称量200g,最小分度值0.01g。

(3)其他:烘箱、干燥器、调土刀、橡皮板、凡士林、小铝盒、孔径0.5mm 的筛子。

2 试验步骤(1)采用具有代表性的天然土,当土样不均匀时,采用风干土,当土样中含有粒径＞0.5mm的土粒和杂物时,应过0.5mm筛子。

(2)当采用天然土样时,取代表性土样250g,采用风干土样时,取代表性土样200g。

将土样放在橡皮板上,分成均匀三等份,加入不同程度的纯水,调制成3种不同稠度的试样,放入调土皿浸润。

实验一土的液,塑限和含水量试验【精品-doc】实验一土的液、塑限和含水量试验学时:2学时实验性质:操作型实验一、目的要求:掌握土的液、塑限和含水量试验的基本原理，了解试验的仪器设备，熟悉试验方法和操作步骤，掌握液限、塑限和含水量的计算方法和试验成果的整理。

二、试验原理:(一)、含水量试验原理:105110土样含水量是指土样在?至?温度下烘干至恒重时所失去的水分质量与烘干,，，,,m,mm，100%质量的比值，用百分数表示为:。

式中，——代表土样含水量ss%mgmsg ();湿土质量();烘干土质量()。

土样在在105?至110?温度下加热，土中自由水会变成气体挥发，土恒重后，即可认为是干土质量ms，挥发掉的水分质量为水重ms=m-ms。

(二)、液限、塑限试验原理:粘性土随着含水量变化，其物理状态和力学性质发生明显的变化。

重塑土处于液态时在自重作用下不能保持其形状，发生类似于液体的流动;土体处于可塑状态，在重力作用下能保持形状，在外力作用下将发生塑性变形而不断裂，外力消失后能保持外力消失前一时刻的形状而不变，有一定的抗剪强度。

通过给予试样一个小的外力，在一定时间内变形达到规定值时的含水量。

塑限试验利用土体处于可塑时，在外力下产生任意变形而不发生断裂;土体处于半固态时，当变形达到一定值(或受力较大)时发生断裂底特点。

试验时给予一定外力，使试样变形达到规定刚好出现裂缝时所对应底含水量作为塑限含水量。

三、试验方法:液限测定可以采用锥式液限仪法以及液、塑限联合测定仪法;塑限测定可以采用挫滚法以及液、塑限联合测定仪法;四、仪器设备:(一)、液、塑限联合测定法仪器设备:锥式液限仪、液、塑限联合测定仪、毛玻璃板、调土刀、0.5mm孔径分析筛、凡士林、纯水、恒温烘箱、天平、铝盒、干燥器、铅丝篮等。

(二)、锥式液限仪法仪器设备:锥式液限仪(图1.1)、毛玻璃板、调土刀、0.5mm孔径分析筛、凡士林、纯水、恒温烘箱、天平、铝盒、干燥器、铅丝篮等。

界限含水率试验
1、方法概要
本试验方法适用于粒径小于0.5mm以及有机质含量不大于试样总质量5％的土，用于测定粘性土的液限，朔限和缩限，计算朔性指数，液性指数。

2、主要仪器设备：
a.光电式液塑限联合测定仪：圆锥质量为：76g，锥角30º.试样杯内径为40mm，高度为30mm。

读数显示宜采用光电式、游标式和百分表式。

b.天平：称量200g，精度0.01g。

c.其他：电热干燥箱，干燥器，称量盒，调土刀，凡士林等。

3、试验步骤
3.1本试验宜采用天然含水率试样，当土样不均匀时，采用风干试样，当试样中含有粒径大于0.5mm的土粒和杂物时，应过0.5mm筛。

3.2当采用天然含水率土样时，取代表性土样250g；采用风干试样时，取0.5mm筛下的代表性土样200g，将试样放在橡皮板上用纯水将土样调成均匀膏状，放入调土皿，浸润过夜。

3.3将制备的试样充分调拌均匀，填入试样杯中，填样。

土的界限含水率试验报告第二小组成员：张志龙，杨欢,窦丹丹,邢明生，轩艳雪，刘知一、试验目的测定土的液限,并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理土的液限是粘性土从可塑状态转到流动状态的界限含水率. 圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。

前苏联A。

M。

瓦西里耶夫经过多次试验认为锥体重量为0。

75N,锥角为30º，锥体沉入深度为10mm 时,土的抗剪强度是8。

232kPa，此时土的含水率即为液限。

三、仪器设备1、铝盒、调土杯及调土刀；2、锥式液限仪(图3—1)；3、天平:感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒;6、烘箱：应能控制温度105～110ºC；7、干燥器。

图3-1 锥式液限仪1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座四、操作步骤1、制备土样取天然含水率的土样约50g,捏碎过筛；若天然土样己风干，则取样80g研碎，并过0.5mm 筛；加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布.2、装土样于调土杯中将备好的土样再仔细拌匀一次,然后分层装入试杯中;用手掌轻拍试杯,使杯中空气逸出；待土样填满后，用调土刀抹平土面，使土面与杯缘齐平.3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触,并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中；注意放锥时要平稳，避免产生冲击力。

（2) 放锥15s后,观察锥体入土中的深度，以土样表面与锥接触处为准;若恰为10mm(锥上有刻度标志）, 则认为这时的含水率就为液限。

若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土,取出全部试样放在调土杯中，使水分蒸发或加纯水重新调匀，直至锥体下沉深度恰为10mm时为止。

界限含水率试验（液、塑限联合测定法）一、目的细粒土由于含水率不同，分别处于流动状态，可塑状态、半固体状态和固体状态。

液限是细粒土呈可塑状态的上限含水率，塑限是细粒土呈可塑状态的下限含水率。

本试验是测定细粒土的液限和塑限含水率，用作计算土的塑性指标和液性指数，以划分土的工程类别和确定土的状态。

二、试验方法1、含水率：采用烘干法测定。

将土在105℃～110℃下烘至恒量，所失去的水质量与干土质量的比值，即为土的含水率，用百分比表示。

2、液、塑限：采用液、塑限联合测定法测定。

用光电式液限、塑限联合测定仪（见图1-1）测定土在三种不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。

在直线上查得圆锥入土深度为17mm（水利规范、土工试验方法国标GB/T50123－1999）或10mm（建筑地基基础设计规范）处相应含水率为液限，入土深度为2mm处的相应含水率为塑限。

三、仪器设备1、光电式液限、塑限联合测定仪（图1－1），由装有透明光学微分尺的圆锥仪、电磁铁、显示屏、控制开关和试样杯组成。

圆锥质量76克，锥角30度，光学微分尺精确分度为0.1mm。

试样杯：内径不小于40mm，杯高不小于30mm。

2、天平，称量200g，最小分度值0.01g。

3、其它：烘箱、铝盒、调土刀、刮土刀、蒸馏水滴瓶、凡士林等。

四、试验步骤1、本次试验原则上应采用天然含水率的土样进行，也允许用风干土制备土样，土样过0.5mm筛后，喷洒配制一定含水率的土样，然后装入密闭玻璃广口瓶内，润湿一昼夜备用（土样制备工作实验室已预先做好）。

2、将已制备好的土样取出，放在搪瓷碗中加水或电吹风吹干并调匀后，密实地装入试样杯中（土中不能有孔洞），高出试样杯口的余土，用刮土刀刮平，随即将试样杯放在升降底座上。

3、接通电源，按下“开”按钮，把装有透明光学微分尺的圆锥仪，在锥体上抹以薄层凡士林，使电磁铁吸稳固锥仪。

并使光学微分尺垂直于光轴（可从屏幕上观察，刻度线清晰，并在屏幕居中位置）。

1.引用标准：1.1《公路土工试‎验规程》JTG E40-20071.2《公路路基施‎工技术规范‎》JTG F10-20062.抽样方法及‎样本大小：2.1抽样方法：2.1.1 取土粒径小‎于0.5mm，以及土样有‎机质含量不‎大于试样总‎质量5%的土。

2.1.2 土粒径大于‎0.5mm及有‎杂物时，须过0.5mm筛。

2.2 样本大小：2.2.1 采用天然含‎水率土样：取代表性土‎样5000‎g。

2.2.2 采用风干土‎样：取0.5mm筛下‎代表性土样‎200g。

5. 检测系统框‎图：6. 检测前、后对被测样‎品、检测仪器、环境要求、设备安装的‎检查：6.1 检测前：6.1.1检查被测‎土样粒径是‎否小于0.5mm，有机质含量‎是否小于试‎样总质量的‎5%。

6.1.2检查仪具‎是否处于准‎用期内，是否处于正‎常工作状态‎下。

6.2 检测后：6.2.1 做好仪具清‎洁保养工作‎。

6.2.2 发现仪具损‎坏，上报设备管‎理员，予以及时维‎修。

7. 检测步骤：7.1依据《公路土工试‎验规程》JTG E40-2007标‎准：7.1.1取有代表‎性的天然含‎水率或风干‎土样进行试‎验。

如土中含大‎于0.5mm的土‎粒或杂物时‎，应将风干土‎样用带橡皮‎头的研杵研‎碎或用木棒‎在橡皮板上‎压碎，过0.5mm的筛‎。

取0.5mm筛下‎的代表性土‎样200g‎，分开放在三‎个盛土皿中‎，加不同数量‎的蒸馏水，土样的含水‎率分别控制‎在液限（a点）、略大于塑限‎（c点）和两者的中‎间状态（b点）。

用调土刀调‎匀，盖上湿布，放置18h‎以上。

测定a点的‎锥入深度，对于100‎g锥应为2‎0 mm±0.2mm，对于76g‎锥应为17‎mm。

测定的c 点‎的锥入深度‎，对于100‎g 锥应控制‎在5mm 以‎下，对于76g ‎锥应控制在‎2mm 以下‎。

对于砂类土‎，用100g ‎锥测定c 点‎的锥入深度‎可大于5m ‎m ，用76g 锥‎测定c 点的‎锥入深度可‎大于2mm ‎。

四、土的压缩实验（一）实验目的测定试样在侧限与轴向排水条件下的压缩变形△ h 和荷载 P 的关系， 以便计算土的压缩系数 a v 、压缩指数 C C 和压缩模量 Es 等压缩性指标。

（二）实验原理土的压缩性主要是由于孔隙体积减少而引起的。

在饱和土中， 水具有流动性， 在外力作用下沿着土中孔隙排出， 从而引起土体积减少而发生压缩， 实验时由于金属环刀及刚性护环所限，土样在压力作用下只能在竖向产生压缩，而不可能产生侧向变形，故称为侧限压缩。

（三）仪器设备1．固结仪：仪器如图 1 所示，仪器结构示意图如图 2 所示。

试样面积30/50cm 2，高 2cm 。

2．量表：量程 10mm ，最小分度 0.01mm 。

3．其它：刮土刀、电子天平、秒表。

（四）操作步骤（ 1）切取试样：用环刀切取原状土样或制备所需状态的扰动土样。

（ 2）测定试样密度和含水量：根据环刀中土样的质量和体积计算初始密度，取削下的余土测定含水率。

（ 3）安放试样：将带有环刀的试样安放在压缩容器的护环内，并在容器内顺次放上底板、湿润的滤纸和透水石各一，然后放入加压导环和传压板。

（ 4）检查设备：检查加压设备是否灵敏，调整杠杆使之水平。

（ 5）安装量表：将装好试样的压缩容器放在加压台的正中，将传压钢珠与加压横梁的凹穴 相连接。

然后装上量表，调节量表杆头使其可伸长的长度不小于 8mm ，并检查量表是否灵活和垂直（在教学实验中，学生应先练习量表读数） 。

（6）施加预压： 为确保压缩仪各部位接触良好，施加 1kPa 的预压荷重， 然后调整量表读数至零处。

（7）加压观测： 1）荷重等级一般为50、 100、200、 400kPa 。

2）如系饱和试样，应在施加第一级荷重后，立即向压缩容器注满水。

如系非饱和试样，需用湿棉纱围住加压盖板四周，避免水分蒸发。

3）压缩稳定标准规定为每级荷重下压缩24 小时，或量表读数每小时变化不大于0.005mm认为稳定（教学实验可另行假定稳定时间） 。
