矿粉塑性指数试验(液塑和限联合测定法)

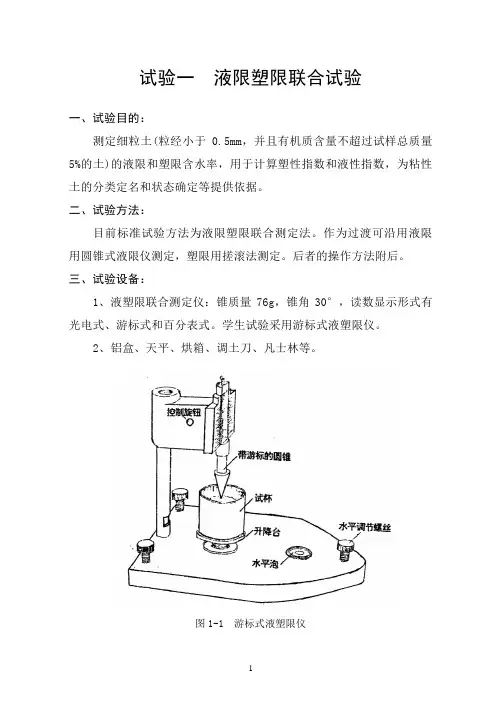

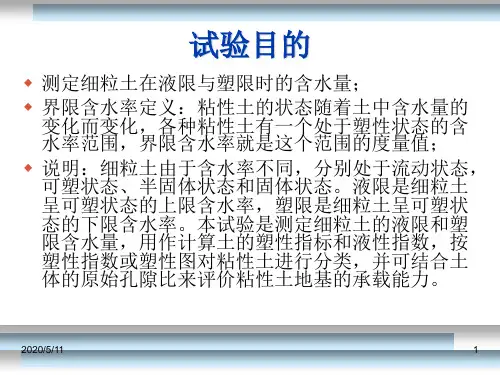

试验一液限塑限联合试验一、试验目的：测定细粒土(粒经小于0.5mm，并且有机质含量不超过试样总质量5%的土)的液限和塑限含水率，用于计算塑性指数和液性指数，为粘性土的分类定名和状态确定等提供依据。

二、试验方法：目前标准试验方法为液限塑限联合测定法。

作为过渡可沿用液限用圆锥式液限仪测定，塑限用搓滚法测定。

后者的操作方法附后。

三、试验设备：1、液塑限联合测定仪：锥质量76g，锥角30°，读数显示形式有光电式、游标式和百分表式。

学生试验采用游标式液塑限仪。

2、铝盒、天平、烘箱、调土刀、凡士林等。

图1-1 游标式液塑限仪四、试验步骤：1、备样：取天然含水率土样或风干土样约400g(当土样中含有粒经大于0.5mm的土粒和杂物时，应剔除或过0.5mm的筛)，分成三份，分别放入三个盛土皿中，加不同数量的纯水，制成不同稠度的试样，试样的含水率宜分别接近液限、塑限和二者中间的状态(使试样的圆锥下沉深度宜为3～5mm，8～10mm，16～18mm的范围)。

将试样调匀后放入密封的保湿缸中，静置24h。

2、装样：将制备好的试样用调土刀充分调拌均匀，密实地填入试样杯中，填满后刮平表面。

注意装样时避免试样中存留空隙或气泡，刮土时不得用调土刀在土面上反复涂抹，以免影响试验结果。

3、放锥：①旋转游标式液塑限仪上的水平调节螺丝，使仪器水平泡居中。

②将带有游标的圆锥提起，顺时针旋转控制旋钮将其固定(使游标下刻度对零)。

擦净试锥，在锥体上涂以薄层凡士林。

③将盛有试样的是试样杯放在升降座上，调节升降座至锥尖刚好接触土面。

④顺时针旋转控制旋钮，使圆锥自由下落，经5s后立即松开控制旋钮，测读圆锥下沉深度。

4、取样测含水率：取出试锥，用调土刀挖除带有凡士林部分的土，然后在试样中心附近取10g以上的土两盒，在天平上称盒加湿土质量m。

打开盒盖，1将试样带盒放入烘箱，在105～110℃的温度下烘至恒量后称盒加干土质量m，用以计算试样在该圆锥下沉深度下的含水率。

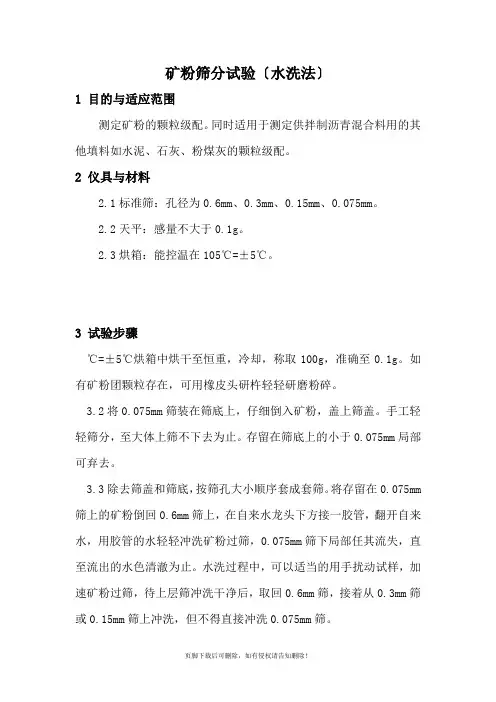

矿粉筛分试验〔水洗法〕1 目的与适应范围测定矿粉的颗粒级配。

同时适用于测定供拌制沥青混合料用的其他填料如水泥、石灰、粉煤灰的颗粒级配。

2 仪具与材料2.1标准筛：孔径为0.6mm、0.3mm、0.15mm、0.075mm。

2.2天平：感量不大于0.1g。

2.3烘箱：能控温在105℃=±5℃。

3 试验步骤℃=±5℃烘箱中烘干至恒重，冷却，称取100g，准确至0.1g。

如有矿粉团颗粒存在，可用橡皮头研杵轻轻研磨粉碎。

3.2将0.075mm筛装在筛底上，仔细倒入矿粉，盖上筛盖。

手工轻轻筛分，至大体上筛不下去为止。

存留在筛底上的小于0.075mm局部可弃去。

3.3除去筛盖和筛底，按筛孔大小顺序套成套筛。

将存留在0.075mm 筛上的矿粉倒回0.6mm筛上，在自来水龙头下方接一胶管，翻开自来水，用胶管的水轻轻冲洗矿粉过筛，0.075mm筛下局部任其流失，直至流出的水色清澈为止。

水洗过程中，可以适当的用手扰动试样，加速矿粉过筛，待上层筛冲洗干净后，取回0.6mm筛，接着从0.3mm筛或0.15mm筛上冲洗，但不得直接冲洗0.075mm筛。

注：①自来水的水量不可太急太大，防止损坏筛面或将矿粉冲出，水不得从两层筛间流出，自来水龙头宜装有防溅水龙头。

当现场缺乏自来水时，也可以由人工浇水冲洗。

②直接在0.075mm筛上冲洗，将可能使筛面变形，筛孔堵塞，或者造成矿粉与筛面发生共振，不能通过筛孔。

3.4分别将个筛上的筛余反过来用小水流仔细冲洗入各个搪瓷盘中，待筛余沉淀后后，稍稍倾斜，仔细除去清水，放入105℃烘箱中烘干至恒重。

称取各号筛上的筛余量，准确至0.1g。

4 计算各号筛上的筛余量除以试样总量的百分率，即为各号筛的分计筛余百分率，即为各号筛的分计筛余百分率，准确至0.1%。

用100减去0.6mm、0.3mm、0.15mm、0.075mm个筛的分计筛余百分率，即为通过0.075mm筛的通过百分率，加上0.075mm筛的分计筛余百分率即为0.15mm筛的通过百分率，以此类推，计算各号筛的通过百分率，准确至0.1%。

液塑限联合测定法实施细则1.项目名称液塑限联合定法试验。

2.适用范围本试验的目的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。

本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

3、主要标准依据依据中华人民共和国行业标准《公路土工试验规程》JTG E40-2007。

4、主要仪器设备4.1. 液塑限联合测定仪：锥质量为100克。

4.2．盛土杯：直径5cm，深度4～5cm。

4.3．天平：称量1000g，感量0.01g。

4.4．其它：筛（孔径0.5㎜）、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。

5.试验步骤5.1．取有代表性的天然含水量或风干土样进行试验。

过0.5mm的筛。

5.2．每个盛土皿中放大约200g土样，加入不同数量蒸馏水，土样的含水量分别控制在液限（a点），略大于塑限（c点）。

和二者的中间状态（b点）。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥入深度应为20（±0.2）mm。

测定c点的锥入深度应控制在5mm以下。

对于砂类土，测定c点的锥入深度可大于5mm。

5.3．将制备的土样充分搅拌均匀，分层装入盛土杯中，用力压密，使空气逸出。

用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

5.4．调平仪器，接通电源，打开开关，提起锥体，锥头上涂少许凡士林。

5.5．将装好土样的试杯放在联合测定仪升降座上，转动升降旋钮，待锥尖刚与土样表面接触时停止升降，锥体立刻自行下沉，经5秒时，试锥自动停止下沉，读数窗显示锥入深度h1。

5.6．改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm），重复3、4 步骤，得锥入深度h2，要求h1、h2允许误差为0.5mm，否则应重作。

取h1、h2平均值作为该点的锥入深度h。

5.7．去掉锥尖入土处的凡士林，取10克以上土样两个，分别装入称量盒内，称质量（准确至0.01g），测定其含水量w1、w2 （计算到0.1%）。

液塑限联合测定法-概述说明以及解释1.引言1.1 概述液塑限联合测定法是一种用于测定物质液态状态下的塑性极限的方法。

塑性极限是指物质在外力作用下，由固态过渡到流动态的临界点。

液塑限是材料科学和工程领域中一个重要的参数，它在许多工业生产和工艺过程中具有重要意义。

随着工业技术的发展，对材料的力学性能和变形行为的研究越来越重要。

塑性极限是衡量材料塑性变形性能的重要指标之一。

通过测定物质的液塑限，可以评估材料的强度和变形能力，从而指导材料的选用和工艺的设计。

液塑限联合测定法是一种综合考虑物质的流变特性和塑性变形特性的方法。

相比于传统的单一测定方法，液塑限联合测定法能够更全面地揭示物质的流变行为和塑性变形能力。

在该方法中，通过对物质进行流变学实验和塑性变形实验，可以得到物质的流变参数和塑性参数，从而综合评估物质的液塑限。

本文旨在介绍液塑限联合测定法的原理和方法，并通过实验结果分析，探讨该方法的优缺点。

希望通过本文的研究，可以为深入理解物质的塑性变形行为和提高材料的工程性能提供一定的理论和实践指导。

同时，对液塑限联合测定法的未来发展进行展望，以期为相关领域的研究和工程应用提供参考。

文章结构部分的内容可以描述文章的整体框架和各个部分的主要内容。

在这篇文章中，文章结构部分可以如下编写：1.2 文章结构本文主要分为以下三个部分：引言、正文和结论。

引言部分将为读者介绍本文的研究背景和意义，让读者了解为什么需要液塑限联合测定法以及该方法的研究目的。

正文部分将详细阐述液塑限的概念和意义，以及限联合测定法的原理。

在2.1小节中，将对液塑限进行概念解释，并说明液塑限在工程领域中的重要性和应用价值。

在2.2小节中，将介绍限联合测定法的原理，包括该方法的主要步骤和基本原理。

实验步骤和操作要点将在2.3小节中进行详细叙述。

这一部分将包括实验的具体步骤，实验所需的设备和材料，以及进行实验时需要注意的要点。

通过详细的实验步骤和操作要点，读者可以清楚地了解如何进行液塑限联合测定法的实验。

T 0118-2007液限和塑限联合测定法1目的和适用范围1.1本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

1.2本试验适用于粒径不大于O. Smm、有机质含量不大于试样总质量5%的土。

2仪器设备2.1圆锥仪:锥质量为100g或76g，锥角为300，读数显示形式宜采用光电式、数码式、游标式、百分表式。

2.2盛土杯:直径SOmm，深度40一SOmmo2.3天平:称量200g，感量0.Olgo2.4其他:筛(孔径O. Smm)、调土刀、调土皿、称量盒、研钵(附带橡皮头的研柞或橡皮板、木棒)、干燥器、吸管、凡士林等。

3试验步骤3.1取有代表性的天然含水率或风干土样进行试验。

如土中含大于0.5~的土粒或杂物时，应将风干土样用带橡皮头的研柞研碎或用木棒在橡皮板上压碎，过0.5~的筛。

取0.5~筛下的代表性土样2008，分开放人三个盛土皿中，加不同数量的蒸馏水，土样的含水率分别控制在液限(a点)、略大于塑限(。

点)和二者的中间状态(b点)。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥人深度，对于100g锥应为20mm 10 . 2mm，对于76g锥应为17mm。

测定c点的锥人深度，对于100g锥应控制在5~以下，对于76g锥应控制在2~以下。

对于砂类土，用100g锥测定c点的锥人深度可大于5mm，用76g锥测定c点的锥人深度可大于2mmo3.2将制备的土样充分搅拌均匀，分层装人盛土杯，用力压密，使空气逸出。

对于较干的土样，应先充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

3.3当用游标式或百分表式液限塑限联合测定仪试验时，调平仪器，提起锥杆(此时游标或百分表读数为零)、锥头上涂少许凡士林。

3.4将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，扭动锥下降旋钮，同时开动秒表，经Ss时，松开旋钮，锥体停止下落，此时游标读数即为锥人深度h,o 3.5改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm)，重复本试验3.3和3.4步骤，得锥人深度h20 hl, h:允许平行误差为O . Smm，否则，应重做。

对液、塑限联合测定法试验细节的探讨摘要：液、塑限联合测定法的目的是用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

作为一种能最大限度消除人为因素影响的试验方法，有着很好的应用前景。

本次探讨主要目的是对新修订的J TG E40- 2007公路土工试验规程中液、塑限联合测定法的试验标准、控制方法、结果应用进行探讨, 并针对试验操作过程中存在的几个问题进行分析。

关键词：试验规程；试验标准；液限;塑限;联合测定法。

Study on the liquid, plastic limit combined method test detailsXu ZhengyangAbstract:liquid, plastic limit combined method is used for the purpose of the soil classification, and plasticity index calculation of natural thickening, for highway engineering design and construction. As a kind of test method for maximum eliminate human factors, has the very good application prospect. This study is the main purpose of the new revision of the J TG E40- 2007 test methods of soils for Highway Engineering in liquid, plastic limit combined measurement test, control method, the application is discussed, and in the light of the problems in the test operation are analyzed in the process of.Keywords:test procedures; test standard; the liquid limit and plastic limit; simultaneous determination.液、塑限联合测定法作为土木工程试验中液、塑限试验的一种方法，早已纳入国标，但由于种种原因，这种试验方法还没有在全国正式推广。

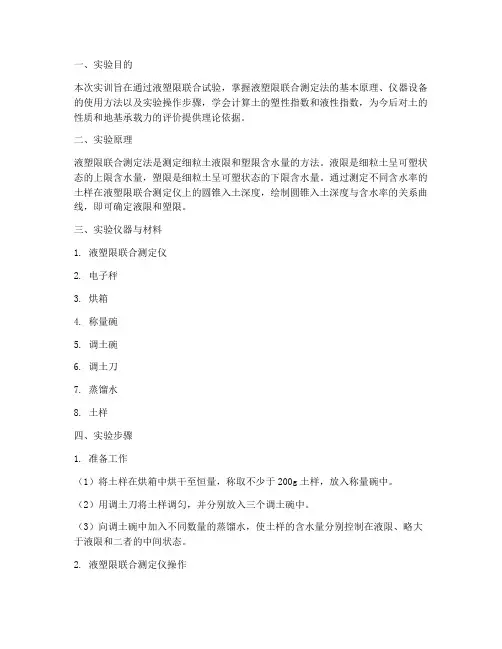

一、实验目的本次实训旨在通过液塑限联合试验，掌握液塑限联合测定法的基本原理、仪器设备的使用方法以及实验操作步骤，学会计算土的塑性指数和液性指数，为今后对土的性质和地基承载力的评价提供理论依据。

二、实验原理液塑限联合测定法是测定细粒土液限和塑限含水量的方法。

液限是细粒土呈可塑状态的上限含水量，塑限是细粒土呈可塑状态的下限含水量。

通过测定不同含水率的土样在液塑限联合测定仪上的圆锥入土深度，绘制圆锥入土深度与含水率的关系曲线，即可确定液限和塑限。

三、实验仪器与材料1. 液塑限联合测定仪2. 电子秤3. 烘箱4. 称量碗5. 调土碗6. 调土刀7. 蒸馏水8. 土样四、实验步骤1. 准备工作（1）将土样在烘箱中烘干至恒量，称取不少于200g土样，放入称量碗中。

（2）用调土刀将土样调匀，并分别放入三个调土碗中。

（3）向调土碗中加入不同数量的蒸馏水，使土样的含水量分别控制在液限、略大于液限和二者的中间状态。

2. 液塑限联合测定仪操作（1）将仪器放置在水平工作台上，调整水平螺旋脚，使水准泡居中。

（2）打开仪器电源，预热3分钟。

（3）将调好土样的调土碗放入仪器中的试样杯中，刮平表面。

（4）缓缓调节升降旋钮，使锥尖刚好接触到土样表面。

（5）按下测量键，锥体落下，待测量时间到，记录入土深度。

（6）重复上述步骤，进行多次测量。

3. 数据处理（1）将不同含水率的土样圆锥入土深度记录在表格中。

（2）在双对数坐标纸上绘制圆锥入土深度与含水率的关系曲线。

（3）根据曲线确定液限和塑限。

（4）计算塑性指数和液性指数。

五、实验结果与分析1. 实验结果本次实验测得的液限为25.6%，塑限为16.8%，塑性指数为8.8，液性指数为0.9。

2. 结果分析根据实验结果，该土样属于可塑土。

液限和塑限的测定结果符合土工规范的要求，为该土样的工程应用提供了理论依据。

六、实验总结通过本次液塑限联合试验实训，我掌握了液塑限联合测定法的基本原理、仪器设备的使用方法以及实验操作步骤。

液塑限联合测定试验步骤液塑限联合测定试验是一种常用于土壤工程领域的试验方法，用于评估土壤的液塑性指标。

该试验通过测定土壤的液性指标和塑性指标，可以对土壤的工程性质进行初步判定和分类。

下面将详细介绍液塑限联合测定试验的步骤。

一、试验前的准备工作在进行液塑限联合测定试验之前，需要做一些准备工作。

首先，准备好试验所需的土壤样品，并将其经过干燥处理，以消除土壤中的水分。

然后，准备好试验所需的仪器设备，包括液限仪、塑限仪、天平、烘箱等。

二、液限试验的步骤1. 取约20g左右的干燥土壤样品，加入液限仪的试验容器中。

2. 逐渐加入蒸馏水，并用试验棒将土壤样品与水混合均匀，直至形成充分混合的泥浆状。

3. 将试验容器放入液限仪中，调节液限仪的控制装置，使液限仪开始运转。

4. 在液限仪运转过程中，记录下试验容器中土壤样品的变形情况。

当土壤样品的变形达到一定程度时，液限仪会自动停止运转。

5. 根据液限仪上的刻度，读取试验容器中土壤样品的液限值。

三、塑限试验的步骤1. 取约20g左右的干燥土壤样品，加入塑限仪的试验容器中。

2. 逐渐加入蒸馏水，并用试验棒将土壤样品与水混合均匀，直至形成充分混合的泥浆状。

3. 将试验容器放入塑限仪中，调节塑限仪的控制装置，使塑限仪开始运转。

4. 在塑限仪运转过程中，记录下试验容器中土壤样品的变形情况。

当土壤样品的变形达到一定程度时，塑限仪会自动停止运转。

5. 根据塑限仪上的刻度，读取试验容器中土壤样品的塑限值。

四、试验结果的处理与分析将液限值和塑限值进行比较，可以得到土壤的液塑性指数。

液塑性指数可以用来评估土壤的工程特性，如可塑性和流动性。

根据液塑性指数的大小，可以将土壤分为非塑性土、低塑性土、中塑性土和高塑性土四个等级。

液塑限联合测定试验是一种简单而有效的试验方法，可以快速评估土壤的工程性质。

通过对土壤样品的液限和塑限进行测定，可以得到土壤的液塑性指数，为土壤工程设计和施工提供重要参考依据。

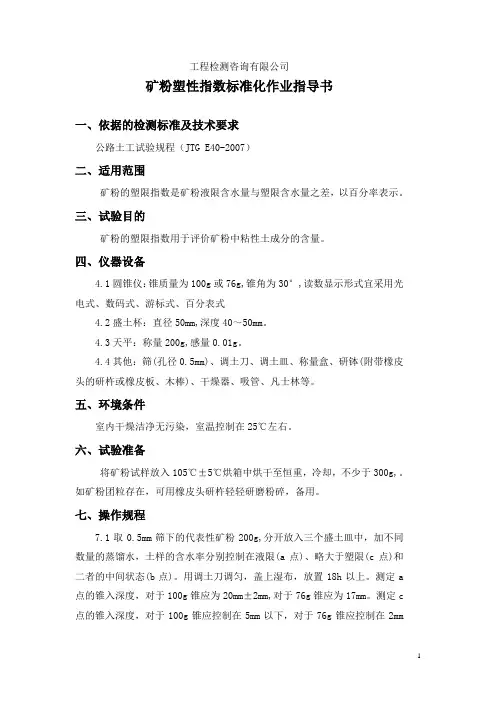

工程检测咨询有限公司矿粉塑性指数标准化作业指导书一、依据的检测标准及技术要求公路土工试验规程（JTG E40-2007）二、适用范围矿粉的塑限指数是矿粉液限含水量与塑限含水量之差，以百分率表示。

三、试验目的矿粉的塑限指数用于评价矿粉中粘性土成分的含量。

四、仪器设备4.1圆锥仪：锥质量为100g或76g,锥角为30°,读数显示形式宜采用光电式、数码式、游标式、百分表式4.2盛土杯：直径50mm,深度40～50mm。

4.3天平：称量200g,感量0.01g。

4.4其他：筛(孔径0.5mm)、调土刀、调土皿、称量盒、研钵(附带橡皮头的研杵或橡皮板、木棒)、干燥器、吸管、凡士林等。

五、环境条件室内干燥洁净无污染，室温控制在25℃左右。

六、试验准备将矿粉试样放入105℃±5℃烘箱中烘干至恒重，冷却，不少于300g,。

如矿粉团粒存在，可用橡皮头研杵轻轻研磨粉碎，备用。

七、操作规程7.1取0.5mm筛下的代表性矿粉200g,分开放入三个盛土皿中，加不同数量的蒸馏水，土样的含水率分别控制在液限(a点)、略大于塑限(c点)和二者的中间状态(b点)。

用调土刀调匀，盖上湿布，放置18h以上。

测定a 点的锥入深度，对于100g锥应为20mm±2mm,对于76g锥应为17mm。

测定c 点的锥入深度，对于100g锥应控制在5mm以下，对于76g锥应控制在2mm以下。

对于砂类土，用100g锥测定c点的锥入深度可大于mm,用76g锥测定c点的锥入深度可大于2mm。

7.2将制备的矿粉充分搅拌均匀，分层装入盛上杯，用力压密的土样，应先充分揉，用调上刀反复压实。

试杯装满后，刮成与杯边齐平。

7.3当用游标式或百分表式液限塑限联合测定仪试验时，调平仪器，提起锥杆(此时游标或百分表读数为零)、锥头上涂少许凡士林。

7.4将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，扭动锥下降旋钮，同时开动秒表，经5s时，松开旋钮，锥体停止下落，此时游标读数即为锥入深度h17.5改变锥尖与土接触位置(锥尖两次锥入位置距离不小于1cm),重复本试验7.3和7.4步骤，得锥入深度h2。

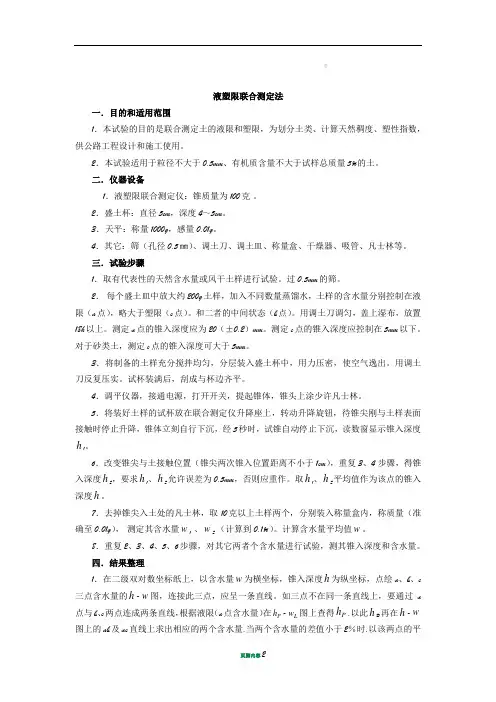

液塑限联合测定法一．目的和适用范围1．本试验的目的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。

2．本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

二．仪器设备1．液塑限联合测定仪：锥质量为100克。

2．盛土杯：直径5cm，深度4～5cm。

3．天平：称量1000g，感量0.01g。

4．其它：筛（孔径0.5㎜）、调土刀、调土皿、称量盒、干燥器、吸管、凡士林等。

三．试验步骤1．取有代表性的天然含水量或风干土样进行试验。

过0.5mm的筛。

2．每个盛土皿中放大约200g土样，加入不同数量蒸馏水，土样的含水量分别控制在液限（a点），略大于塑限（c点）。

和二者的中间状态（b点）。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥入深度应为20（±0.2）mm。

测定c点的锥入深度应控制在5mm以下。

对于砂类土，测定c点的锥入深度可大于5mm。

3．将制备的土样充分搅拌均匀，分层装入盛土杯中，用力压密，使空气逸出。

用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

4．调平仪器，接通电源，打开开关，提起锥体，锥头上涂少许凡士林。

5．将装好土样的试杯放在联合测定仪升降座上，转动升降旋钮，待锥尖刚与土样表面接触时停止升降，锥体立刻自行下沉，经5秒时，试锥自动停止下沉，读数窗显示锥入深度h1。

6．改变锥尖与土接触位置（锥尖两次锥入位置距离不小于1cm），重复3、4 步骤，得锥入深度h2，要求h1、h2允许误差为0.5mm，否则应重作。

取h1、h2平均值作为该点的锥入深度h。

7．去掉锥尖入土处的凡士林，取10克以上土样两个，分别装入称量盒内，称质量（准确至0.01g），测定其含水量w1、w2 （计算到0.1%）。

计算含水量平均值w。

8．重复2、3、4、5、6步骤，对其它两者个含水量进行试验，测其锥入深度和含水量。

四．结果整理1．在二级双对数坐标纸上，以含水量w为横坐标，锥入深度h为纵坐标，点绘a、b、c 三点含水量的h-w图，连接此三点，应呈一条直线。

液塑限结合测定法一．目标和实用规模1．本实验的目标是结合测定土的液限和塑限,为划分土类.盘算自然稠度.塑性指数,供公路工程设计和施工应用.mm.有机质含量不大于试样总质量5%的土.二．仪器装备1．液塑限结合测定仪：锥质量为100克 .2．盛土杯：直径5cm,深度4～5cm.3．天平：称量1000gg.4．其它：筛（孔径0.5㎜）.调土刀.调土皿.称量盒.湿润器.吸管.凡士林等.三．实验步调mm的筛.2．每个盛土皿中放大约200g土样,参加不合数目蒸馏水,土样的含水量分离掌握在液限（a点）,略大于塑限（c点）.和二者的中央状况（b点）.用调土刀调匀,盖上湿布,放置18h以上.测定a点的锥入深度应为20（±0.2）mm.测定c点的锥入深度应掌握在5mm以下.对于砂类土,测定c点的锥入深度可大于5mm.3．将制备的土样充分搅拌平均,分层装入盛土杯中,用力压密,使空气逸出.用调土刀反复压实.试杯装满后,刮成与杯边齐平.4．调平仪器,接通电源,打开开关,提起锥体,锥头上涂少许凡士林.5．将装好土样的试杯放在结合测定仪起落座上,迁移转变起落旋钮,待锥尖刚与土样概况接触时停滞起落,锥体连忙自行下沉,经5秒时,试锥主动停滞下沉,读数窗显示锥入深度h1.6．转变锥尖与土接触地位（锥尖两次锥入地位距离不小于1cm）,反复 3.4 步调,得锥入深度h2,请求h1.h2许可误差为,不然应重作.取h1.h2平均值作为该点的锥入深度h.7．去失落锥尖入土处的凡士林,取10克以上土样两个,分离装入称量盒内,称质量（精确至0.01g）, 测定其含水量w1 .w2 （盘算到0.1%）.盘算含水量平均值w.8．反复2.3.4.5.6步调,对其它两者个含水量进行实验,测其锥入深度和含水量.四．成果整顿1．在二级双对数坐标纸上,以含水量w为横坐标,锥入深度h 为纵坐标,点绘a.b.c三点含水量的h-w图,衔接此三点,应呈一条直线.如三点不在统一条直线上,要经由过程a点与b.c两点连成两条直线,依据液限（a点含水量）在P h-L w图上查得P h,以此h P再在h-w图上的ab及ac直线上求出响应的两个含水量,当两个含水量的差值小于2％时,以该两点的平均值与a点连成一条直线.当两个含水量的差值大于2％时,应重做实验.2．在h-w图上,查得纵坐标入土深度h=20mm所对应的横坐标的含水量w,即为该土样的液限w L.3．求出液限,经由过程液限w L与塑限时入土深度h P的关系曲线 ,查得h P,再由h-w图求出入土深度为h P时所对应的含水量,即为该土样的塑限w P.液限w L与塑限时入土深度h P（w L-h P）的关系曲线,是按经验公式的盘算值绘制成的,其经验公式为：五．留意事项1．留意呵护液塑限稠度仪的试锥;2．土样要拌匀.。

矿粉液塑限要求范围
矿粉液塑限要求范围涉及到矿粉在不同水分含量下的物理状态和工程性质。

以下是详细介绍矿粉液塑限要求范围：
一、液限和塑限的定义
液限：液限是指矿粉从塑性状态转变为液态状态时的界限含水率。

当矿粉的含水率超过液限时，它将表现出液态特性，失去塑形，易于流动。

塑限：塑限是指矿粉从半固态状态转变为塑形状态时的界限含水率。

当矿粉的含水率低于塑限时，它将表现出固态或半固态特性，具有一定的塑形，但不易流动。

二、矿粉液塑限的意义
矿粉的液塑限是评价其工程性质的重要指标。

了解矿粉的液塑限范围有助于确定其在不同水分含量下的稳定性、可塑性和流动性，为工程设计和施工提供重要依据。

例如，在路基工程中，需要选择液塑限适宜的矿粉作为填料，以确保路基的稳定性和承载能力。

三、矿粉液塑限的影响因素
矿粉的液塑限受多种因素的影响，主要包括以下几个方面：
矿粉的种类和成分：不同种类和成分的矿粉具有不同的物理和化学性质，导致其液塑限范围存在差异。

颗粒大小和分布：矿粉的颗粒大小和分布对其液塑限也有一定影响。

一般来说，颗粒较细且分布均匀的矿粉具有较低的液限和较高的塑限。

环境条件：温度、湿度等环境条件的变化会对矿粉的液塑限产生影响。

例如，在高温和高湿度条件下，矿粉的液限可能会升高，塑限可能会降低。

四、矿粉液塑限的测定方法
为了确定矿粉的液塑限范围，需要进行实验测定。

常用的测定方法包括圆锥仪法、搓条法等。

这些方法通过测定不同含水率下矿粉的物理状态变化来确定其液塑限值。

在实际应用中，可以根据具体情况选择合适的测定方法进行操作和分析。
