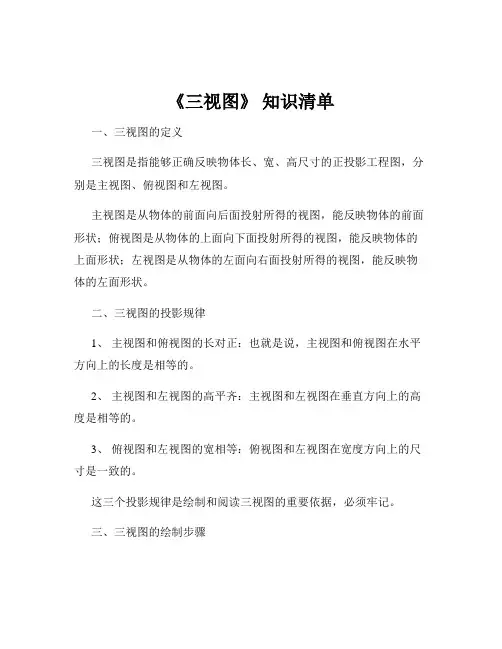

《三视图》知识清单一、三视图的定义三视图是指能够正确反映物体长、宽、高尺寸的正投影工程图，分别是主视图、俯视图和左视图。
主视图是从物体的前面向后面投射所得的视图，能反映物体的前面形状；俯视图是从物体的上面向下面投射所得的视图，能反映物体的上面形状；左视图是从物体的左面向右面投射所得的视图，能反映物体的左面形状。
二、三视图的投影规律1、主视图和俯视图的长对正：也就是说，主视图和俯视图在水平方向上的长度是相等的。
2、主视图和左视图的高平齐：主视图和左视图在垂直方向上的高度是相等的。
3、俯视图和左视图的宽相等：俯视图和左视图在宽度方向上的尺寸是一致的。
这三个投影规律是绘制和阅读三视图的重要依据，必须牢记。
三、三视图的绘制步骤1、分析物体的结构形状：首先要仔细观察物体，了解其组成部分和各部分之间的相对位置关系。
2、确定主视图的方向：通常选择能最清晰地反映物体主要形状特征的方向作为主视图的投射方向。
3、绘制主视图：根据物体的实际尺寸和形状，按照投影规律画出主视图。
4、绘制俯视图：在主视图的下方，根据长对正的原则，画出俯视图。
5、绘制左视图：在主视图的右方，根据高平齐、宽相等的原则，画出左视图。
6、检查和修饰：完成三视图的绘制后，要仔细检查各视图之间的投影关系是否正确，尺寸是否标注完整，线条是否清晰等，并进行必要的修饰和整理。
四、三视图中的线条类型1、可见轮廓线：用粗实线绘制，表示物体的可见部分的轮廓。
2、不可见轮廓线：用虚线绘制，表示物体被遮挡的部分的轮廓。
3、中心线：用细点画线绘制，例如对称物体的对称中心线等。
五、由三视图还原立体图形这是三视图的一个重要应用，需要根据三视图所提供的信息，想象出物体的空间形状。
1、先从主视图入手，结合俯视图和左视图，确定物体的大致形状和结构。
2、分析各视图中线条的含义，特别是虚线所表示的不可见部分。
3、逐步构建物体的各个部分，注意它们之间的连接关系和相对位置。
六、三视图在实际生活中的应用1、机械制造：在设计和制造机械零件时，三视图是必不可少的工具，能够准确地表达零件的形状和尺寸，便于加工和装配。
