三相异步电动机检测方法

如何判定三相异步电动机是否烧毁三相异步电动机烧毁是指电动机的绕组或其他部件发生严重损坏，无法正常运行或产生故障。

判断三相异步电动机是否烧毁，需要对电机的外观、电气测量和机械性能进行综合分析。

以下是一些常见的判断方法。

1.外观检查：首先，可以通过观察电动机的外观是否有明显的物理损坏来判断电机是否烧毁。

例如，检查电机外壳是否有明显的裂纹、变形或烧焦痕迹等。

同时，还要检查电机端子和接线盒是否存在烧灼、熔化或烧焦的现象。

2.线圈绝缘测量：电动机发生烧毁时，较常见的情况是导致线圈绝缘损坏。

可以使用绝缘电阻仪或绝缘电阻测量仪对电动机的线圈绝缘进行测量。

一般来说，正常的线圈绝缘电阻值应该在几十兆欧到几百兆欧之间。

如果测量结果显示电阻值特别低（例如低于1兆欧），则可能是线圈绝缘损坏导致的烧毁。

3.电流测量：在电动机运行时，可以通过测量电机的工作电流来判断其是否烧毁。

一般来说，正常运行的电动机应该有稳定的工作电流。

如果电动机的工作电流异常高，可能是因为损坏的绕组导致电流过大。

此外，烧毁的电动机也可能出现电流不稳定、跳闸或短路等现象。

4.磁场测量：三相异步电动机的运行离不开正常的磁场。

可以通过检测电动机的磁场来判断电机是否烧毁。

方法之一是使用磁力计或万用表的磁量程功能，测量电动机绕组上是否存在正常的磁力线。

通常情况下，正常运行的电动机应有稳定的磁场强度。

烧毁的电动机可能会出现磁场弱或不存在的情况。

5.机械性能测试：除了电气测量，还可以通过机械性能测试来判断电动机是否烧毁。

常用的方法包括转子转动阻力测量、轴承声音检测、转子转动自由度测试等。

如果电动机的机械性能异常，可能是由于损坏的绕组或其他元件导致的。

以上是一些常见的方法，结合实际情况可以综合判断三相异步电动机是否烧毁。

如果有怀疑，建议寻求专业的电机维修或检测机构进行更精确的判断。

三相异步电机检测（出厂、带电、不带电、故障排查）一、设计验证测试或工艺验证测试当出厂试验数据超出标准时，应对其进行分析，找出产生的原因并设法加以解决。

Ms.参将出厂试验时出现的异常表象及其原因进行归纳并分享。

●通电后不起动（1）配电设备中有两相电路未接通。

问题一般发生在开关触点上。

（2）电机内有两相电路未接通。

问题一般发生在接线部位。

●通电后缓慢转动并发出“嗡嗡”声（1）配电设备中有一相电路未接通或接触不实。

间题一般发生在熔断器、开关触点或导线接点处。

例如熔断器的熔丝熔断、接触器或空气开关三相触电接触压力不均衡、导线连接点松动或氧化等。

（2）电机内有一相电路未接通。

问题一般发生在接线部位。

如连接片未压紧、引出线与接线柱之间垫有绝缘套管等绝缘物质、电机内部接线漏接或结点松动、一相绕组有断路故障等。

（3）绕组内有严重的匝间、相间短路或对地短路。

（4）有一相绕组的头尾交叉接反或绕组内部有接反的线圈。

（5）定、转子严重相擦（俗称“扫膛”）。

（6）电源电压过低。

●三相电阻不平衡度较大（1）三相绕组匝数不相等。

（2）电阻较小的一相绕组有严重的匝间短路故障。

（3）多股并绕的绕组，在连接点有的线股未连接好（漏接或漏焊）。

（4）有较严重的相间短路故障。

●三相电阻平衡但都较大或较小三相电阻平衡但都较大原因。

（1）匝数多于正常值。

（2）各相绕组本应并联后引出但错接成了串联引出或并联支路数少于正常值。

（3）端部过长。

（4）所用电磁线的电阻率较大或线径小于标准值。

三相电阻平衡但都较小的原因。

三相电阻平衡但都较小的原因与电阻较大的各项原因相反。

空载电流三相不平衡度超差（1）同三相电阻不平衡度较大的原因。

（2）磁路严重不均匀。

其中包括；定、转子之间的气隙严重不均；铁心内外圆严重不同心；铁心各部位导磁能力严重不匀衡等。

（3）绕组有对地短路故障，个别线圈有头尾反接现象。

●空载电流较大或较小空载电流较大的原因。

（1）定子绕组匝数少于正常值。

三相异步电机型式试验三相异步电机是由电机制造厂生产的一种类型的工业电机，它也被称为异步电动机，是现代电气工程中应用最为广泛的电机之一。

它具有较大的功率输出，结构简单，可靠性较高，使用寿命长，安装维护方便等优点。

因此，三相异步电机在科学研究、工业和军事等领域都有很广泛的应用。

三相异步电机的型式试验是检测电动机的优劣和检修的前提。

它确定了电机的效率、静态特性及动态特性，同时也是评定电机动态特性的基础。

三相异步电机的型式试验分为静态试验和动态试验。

静态试验主要包括发热量测试、转子绕组电阻测量、换相时间测量、励磁矩率测量、谐振频率测量等。

发热量测试是在恒定电流负载下，测量电机及其组件的入口处及出口处的温度。

转子绕组电阻测量，是通过一定的电路原理测量电机转子绕组的电阻，以检测转子电路是否有缺陷和断路现象。

换相时间测量，是利用实际励磁电流控制器输出的换相信号，测量励磁电流在3相电机中换相的时间。

励磁矩率测量，是利用电机的励磁特性，当拖动特性固定时，励磁特性会发生变化，从而进行励磁性能测试。

谐振频率测量，是通过测量电机的振荡频率来反映电机的励磁质量。

动态试验包括对电机功率误差测量、对电机电动势误差测量、母线电压谐波测量、三相净载谐波测量、短路谐波测量以及风扇转矩测试等。

电机功率误差测量是在3相电机的机组中，利用实际的功率计测量功率的误差。

电机电动势误差测量，是利用实际的电动势计测量和计算电机在某一负载下的电动势误差，以考察电机的优劣。

母线电压谐波测量，是利用实际的谐波仪测量电源母线的谐波电压，以考察电源系统的谐波情况。

三相净载谐波测量，是利用实际的谐波仪测量三相净载电流中的谐波，以检查电机系统中各部分设备的运行状况。

短路谐波测量，是利用实际的谐波仪测量机组短路电流中的谐波，以考察系统的短路状况。

风扇转矩测试，是利用实际的转矩表测量电机的风扇转矩，以考察电机的散热性能。

三相异步电机的型式试验是检测电动机的性能及检修的前提，它为更好的选择和使用发电机，提高电力质量、改善电力系统的可靠性与安全性提供了保证。

三相电机维修检测方法
三相电机是工业生产中常用的动力设备，为了确保其正常运行和延长使用寿命，定期的维修检测是必要的。

以下是一些常见的三相电机维修检测方法：
1. 外观检查：首先，对电机进行外观检查，查看是否有明显的损坏、腐蚀或异物。

检查电机的连接线缆、端子和紧固件是否松动或损坏。

2. 绝缘电阻测试：使用绝缘电阻测试仪测量电机的绝缘电阻。

这可以检测电机绕组之间和绕组与地之间的绝缘状况。

正常情况下，绝缘电阻应该较高。

3. 绕组电阻测试：使用万用表或绕组电阻测试仪测量电机的绕组电阻。

这可以帮助判断绕组是否存在短路或开路的情况。

4. 空载试验：在电机未连接负载的情况下，通电并观察电机的运行情况。

检查电机是否启动顺畅、无异响、无异味，并且转速正常。

5. 负载试验：在电机连接负载的情况下，进行负载试验。

观察电机在负载下的运行情况，检查是否存在异常震动、过热或功率不足等问题。

6. 检查轴承：检查电机的轴承是否有异常噪音、松动或磨损。

如有必要，进行轴承的润滑或更换。

7. 清洁和保养：定期对电机进行清洁，清除灰尘和杂物。

检查风扇、通风孔是否畅通，确保散热良好。

8. 检查编码器和传感器：如果电机配备了编码器或传感器，检查其工作是否正常，确保反馈信号准确无误。

需要注意的是，在进行三相电机维修检测时，应遵循相关的安全操作规程，并使用适当的工具和测试设备。

三相异步电动机的拆装技能训练交流电动机拆装与检修任务1三相异步电动机的拆装学时14布置任务知识1.电机的结构2.熟悉基本拆装步骤。

学目 3.掌握三相异步电动机的接线方式与通电步骤。

习标 4. 了解简单常规检测的方法。

目能技能目标：标力 1 .熟练掌握三相异步电动机的拆装工艺。

目2.掌握三相异步电动机的接线方式与检测。

标现有一小型三相笼型异步电动机，对其进行拆分与重装。

具体任务如下：1、按照实训步骤对三相笼型异步电动机进行拆装、检查，并在装配后通电试验。

任务描述信息单欧姆挡的使用（1）选择合适的倍率。

在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。

最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

（2）使用前要调零。

（3）不能带电测量。

（4）被测电阻不能有并联支路。

（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。

这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

万用表使用时应该水平着放。

红表笔插在+孔内，黑表笔插入-孔内。

测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。

事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程。

有表针迅速偏转到底的情况，应该立即断开电路，进行检查。

最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V市电电压而损坏。

三、钳形电流表钳形电流表就是将可以开合的磁路套在载有被测电流的导体上测量电流值的仪表。

通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。

此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。

三相鼠笼式异步电动机参数测试方法三相鼠笼式异步电动机参数测定分三部分：测量定子绕组的冷态直流电阻，空载实验，短路（堵转）实验。

下面将分别讲述。

一、测量定子绕组的冷态直流电阻原理：将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。

当所测温度与冷却介质温度之差不超过2K时，即为实际冷态。

记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。

具体实现方法有：伏安法、电桥法等。

各种方法详细的理论分析及原理介绍在书中有说明。

在实际应用场合，可以使用万用表来进行伏安法的测试。

二、空载实验《电机学实验指导书》上讲述的是Δ接法的测量方法。

原理分析如下：采样Δ接法的测量方法时，只需一相绕组短接，测量一相得到的数据是线电压跟线电流，可以得出空载实验的空载阻抗。

Δ接法电机等效电路如图1所示。

ABC图1 Δ接法电机等效图但是，在小功率的应用场合（比如：家电等消费产品场合），三相异步电动机亦有好多采用Y型接法。

此时电机测量如果可以检测相电压或者线电压均可，下面将逐一分析。

Y型接法电机等效图如图2所示。

ABC图2 Y 接法电机等效图按照图2的等效图，若检测一相得到相电压，线电流，则可直接计算得出短路阻抗。

若检测一相得到线电压，线电流，计算便可得到2倍的短路阻抗。

三、短路（堵转）实验短路实验的原理跟实际的操作流程在实验指导书上均有详细的指导，再次不再重复叙述。

注：因三相异步电动机的广泛使用，在许多场合并未对三相异步电动机的一些细则进行说明，例如，现在许多三相电动机均由变频器拖动，且变频器的前级整流大部分采用全桥整流。

下面以小功率消费场合所采用不控整流技术来进行说明：此时 直流输出 22.34cos d U U α=[1]大部分情况下，我们只知道电机的供电电源是市电。

而不知道电机的一些详细额定参数（我遇到的是额定电压未知）。

此时，在进行实验时，我们无法确定三相调压器所施加电压的上限是多少。

所以，在这种情况下，可根据上面的公式及电机的供电方式及供电电源的等级来确定三相调压器所施加电压的上限（上式中反推所得到的2U ）。

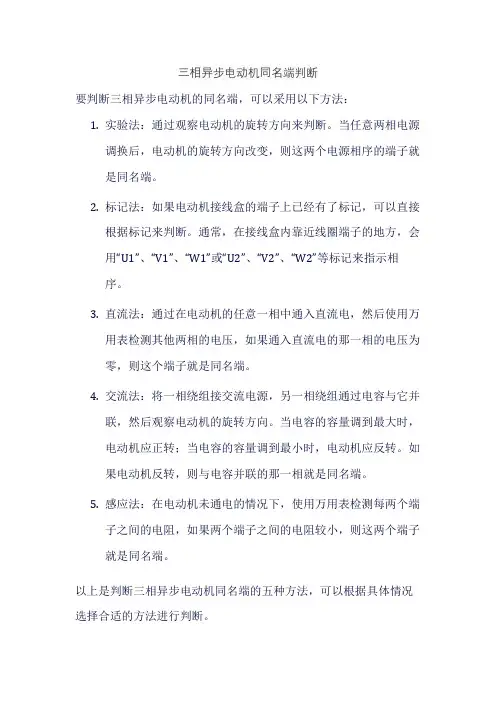

三相异步电动机同名端判断
要判断三相异步电动机的同名端，可以采用以下方法：
1.实验法：通过观察电动机的旋转方向来判断。

当任意两相电源
调换后，电动机的旋转方向改变，则这两个电源相序的端子就是同名端。

2.标记法：如果电动机接线盒的端子上已经有了标记，可以直接
根据标记来判断。

通常，在接线盒内靠近线圈端子的地方，会用“U1”、“V1”、“W1”或“U2”、“V2”、“W2”等标记来指示相
序。

3.直流法：通过在电动机的任意一相中通入直流电，然后使用万
用表检测其他两相的电压，如果通入直流电的那一相的电压为零，则这个端子就是同名端。

4.交流法：将一相绕组接交流电源，另一相绕组通过电容与它并
联，然后观察电动机的旋转方向。

当电容的容量调到最大时，电动机应正转；当电容的容量调到最小时，电动机应反转。

如果电动机反转，则与电容并联的那一相就是同名端。

5.感应法：在电动机未通电的情况下，使用万用表检测每两个端
子之间的电阻，如果两个端子之间的电阻较小，则这两个端子就是同名端。

以上是判断三相异步电动机同名端的五种方法，可以根据具体情况选择合适的方法进行判断。

三相异步电动机检测方法
三相异步电动机的检测方法有以下几种：
1. 功率测试：可以通过给电动机加负载，测量其输出功率来判断电机的运行状态。

可以使用功率表或功率计进行测试。

2. 绝缘测试：使用绝缘电阻测试仪测量电动机的绝缘电阻，以判断电机的绝缘状态。

绝缘电阻过低可能导致电机绕组短路。

3. 电流测试：通过测量电动机的运行电流，可以判断电机是否正常工作。

电流过高可能表示电机负载过大或内部故障。

4. 温度测试：通过测量电动机的轴承和绕组的温度，可以判断电机是否存在过热问题。

过高的温度可能表示电机散热不良。

5. 振动测试：通过振动测量仪测量电动机的振动水平，可以判断电机是否存在振动异常。

过高的振动可能表示电机轴承磨损或不平衡。

这些方法可以单独或联合使用，以全面评估电动机的工作状态和健康程度。

在进行电动机检测之前，应确保操作人员具备相关知识和技能，并遵守相关安全操作规程。

三相异步电动机的故障分析及维修方法一、三相异步电动机结构特点及损坏分析三相异步电动机是由固定部分—定子和转动部分—转子组成的，定子与转子之间留有相对运动所必须的空气隙。

定子是电动机的静止部分，主要由定子铁心、定子绕组和机座等部件组成。

定子铁心它作为电动机的磁路，一般由0.35～0.5mm的硅钢片叠压而成，钢片的表面涂有绝缘漆，内圆表面冲有均匀分布的槽，槽内嵌放定子绕组。

定子绕组的作用是通入三相交流电流，产生旋转磁场。

通常绕组是用高强度漆包线绕制成各种型式的线圈，嵌入定子槽内。

机座是固定定子铁心和定子绕组，并以两个端盖支承转子，同时起到保护整个电动机和发散电动机运行中所产生热量的作用。

转子是电动机的旋转部分，主要由转子铁心、转子绕组、转轴、端盖等部件组成。

转子铁心它作为电动机的磁路是由0.35～0.5mm的硅钢片叠压而成，固定在转轴上。

转子表面冲有均匀分布的槽，槽内嵌放转子绕组。

转子绕组用以切割定子磁场，产生感应电势和电流，并在旋转磁场作用下使转子转动。

转轴用以传递转矩，支撑转子的重量，一般由钢及合金经过机械加工而成。

端盖一般为铸铁件装在机座的两侧，起支撑转子的作用。

三相异步电动机主要有下面两方面损坏情况：1、滚动轴承安装不正确造或润滑脂不合适，造成轴和轴承发生磨擦，使轴磨损严重而损坏。

2、定子绕组损坏。

主要原因是电机过载、匝间、相间、短路、对地击穿等造成定子绕组损坏。

二、三相电动机的定期检修为了避免和减少三相异步电动机突然损坏事故，三相异步电动机需要定期保养和检修。

如遇有电动机过热和定子绕组绝缘太低时，须立即进行检修。

三相异步电动机的检修方法是：将电动机进行解体，对各零件先进行清理，再对它们作表观检查，是否有异常。

然后对关键部位的尺寸进行测量，对电机绕组作电气检查。

1、机械检查检查电机的外壳和端盖是否有裂缝现象，如有裂缝应进行焊接和更换。

检查转子由一侧到另一侧的轴向游隙，测量时将长500~600mm的塞尺，塞入定、转子之间，按4个或8个等分位置来测量气隙，然后取其平均值。
