三相异步电动机的接线判别

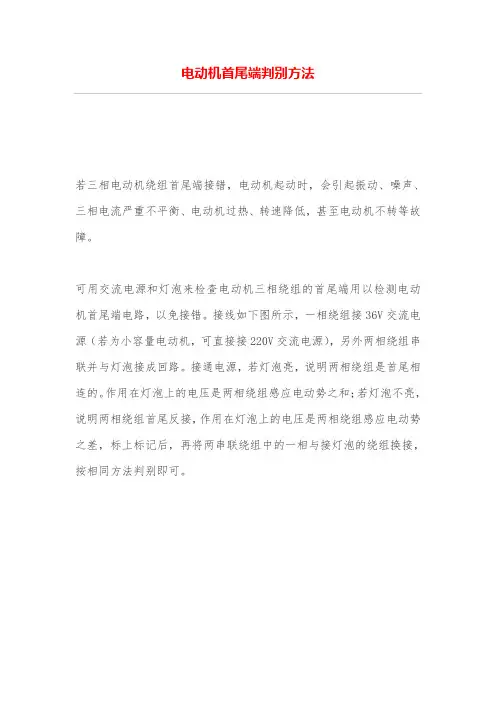

电动机首尾端判别方法若三相电动机绕组首尾端接错，电动机起动时，会引起振动、噪声、三相电流严重不平衡、电动机过热、转速降低，甚至电动机不转等故障。

可用交流电源和灯泡来检查电动机三相绕组的首尾端用以检测电动机首尾端电路，以免接错。

接线如下图所示，一相绕组接36V交流电源（若为小容量电动机，可直接接220V交流电源），另外两相绕组串联并与灯泡接成回路。

接通电源，若灯泡亮，说明两相绕组是首尾相连的。

作用在灯泡上的电压是两相绕组感应电动势之和；若灯泡不亮，说明两相绕组首尾反接，作用在灯泡上的电压是两相绕组感应电动势之差，标上标记后，再将两串联绕组中的一相与接灯泡的绕组换接，按相同方法判别即可。

一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。

三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。

如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。

一台三相异步电动机，由于种种原因，接线盒里的端子全坏了，只有6个线头了，请问各位，如何区分这6个线头分别是U1、U2、V1、V2、W1、W2？首先用万能表分出三相。

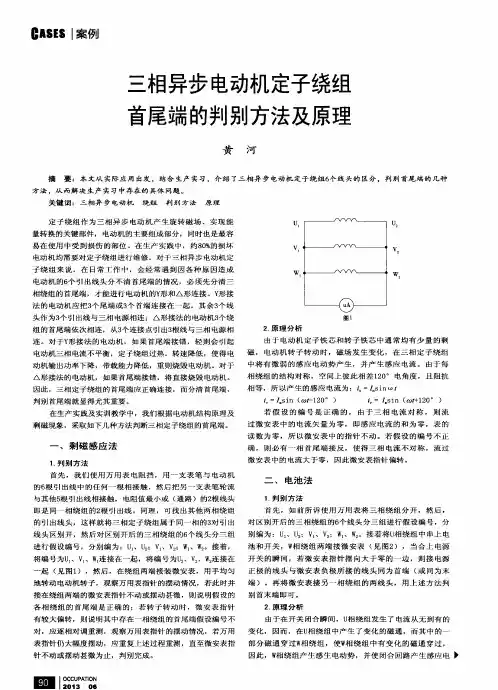

在三相电动机每个绕组的两引出线确定的情况下，可进一步判别三绕组引出线的首尾。

测量方法一：（一）万用表选档：直流50μ（二）测量过程：1、将电动机三绕组中每一绕组的一根引出线接在一起，余下三根引出线（每个绕组一根）也接在一起。

这样做成两组引出线。

将两组引出线分别缠绕在万用表的两表笔上。

用手转动电动机转子，同时观察万用表指针，如果指针不偏转（摆动），说明接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。

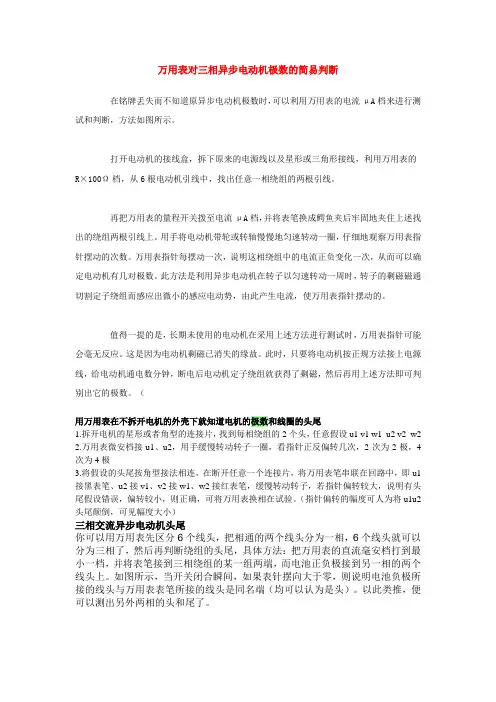

万用表对三相异步电动机极数的简易判断在铭牌丢失而不知道原异步电动机极数时，可以利用万用表的电流μA档来进行测试和判断，方法如图所示。

打开电动机的接线盒，拆下原来的电源线以及星形或三角形接线，利用万用表的R×100Ω档，从6根电动机引线中，找出任意一相绕组的两根引线。

再把万用表的量程开关拨至电流μA档，并将表笔换成鳄鱼夹后牢固地夹住上述找出的绕组两根引线上。

用手将电动机带轮或转轴慢慢地匀速转动一圈，仔细地观察万用表指针摆动的次数。

万用表指针每摆动一次，说明这相绕组中的电流正负变化一次，从而可以确定电动机有几对极数。

此方法是利用异步电动机在转子以匀速转动一周时，转子的剩磁磁通切割定子绕组而感应出微小的感应电动势，由此产生电流，使万用表指针摆动的。

值得一提的是，长期未使用的电动机在采用上述方法进行测试时，万用表指针可能会毫无反应。

这是因为电动机剩磁已消失的缘故。

此时，只要将电动机按正规方法接上电源线，给电动机通电数分钟，断电后电动机定子绕组就获得了剩磁，然后再用上述方法即可判别出它的极数。

（用万用表在不拆开电机的外壳下就知道电机的极数和线圈的头尾1.拆开电机的星形或者角型的连接片，找到每相绕组的2个头，任意假设u1 v1 w1 u2 v2 w22.万用表微安档接u1、u2，用手缓慢转动转子一圈，看指针正反偏转几次，2次为2极，4次为4极3.将假设的头尾按角型接法相连，在断开任意一个连接片，将万用表笔串联在回路中，即u1接黑表笔、u2接v1、v2接w1、w2接红表笔，缓慢转动转子，若指针偏转较大，说明有头尾假设错误，偏转较小，则正确，可将万用表换相在试验。

（指针偏转的幅度可人为将u1u2头尾颠倒，可见幅度大小）三相交流异步电动机头尾你可以用万用表先区分6个线头，把相通的两个线头分为一相，6个线头就可以分为三相了，然后再判断绕组的头尾，具体方法：把万用表的直流毫安档打到最小一档，并将表笔接到三相绕组的某一组两端，而电池正负极接到另一相的两个线头上。

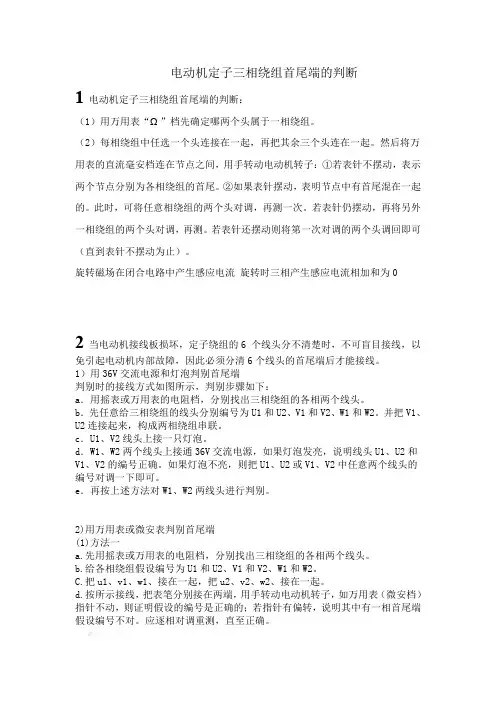

电动机定子三相绕组首尾端的判断1电动机定子三相绕组首尾端的判断：（1）用万用表“Ω”档先确定哪两个头属于一相绕组。

（2）每相绕组中任选一个头连接在一起，再把其余三个头连在一起。

然后将万用表的直流毫安档连在节点之间，用手转动电动机转子：①若表针不摆动，表示两个节点分别为各相绕组的首尾。

②如果表针摆动，表明节点中有首尾混在一起的。

此时，可将任意相绕组的两个头对调，再测一次。

若表针仍摆动，再将另外一相绕组的两个头对调，再测。

若表针还摆动则将第一次对调的两个头调回即可（直到表针不摆动为止）。

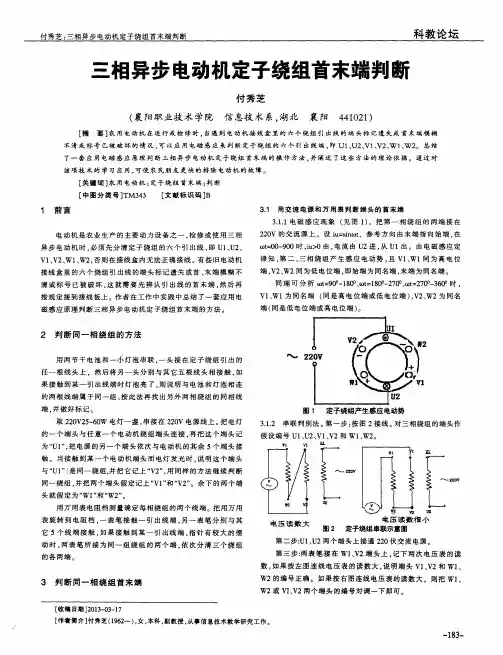

旋转磁场在闭合电路中产生感应电流旋转时三相产生感应电流相加和为02当电动机接线板损坏，定子绕组的6 个线头分不清楚时，不可盲目接线，以免引起电动机内部故障，因此必须分清6个线头的首尾端后才能接线。

1）用36V交流电源和灯泡判别首尾端判别时的接线方式如图所示，判别步骤如下：a．用摇表或万用表的电阻档，分别找出三相绕组的各相两个线头。

b．先任意给三相绕组的线头分别编号为U1和U2、V1和V2、W1和W2。

并把V1、U2连接起来，构成两相绕组串联。

c．U1、V2线头上接一只灯泡。

d．W1、W2两个线头上接通36V交流电源，如果灯泡发亮，说明线头U1、U2和V1、V2的编号正确。

如果灯泡不亮，则把U1、U2或V1、V2中任意两个线头的编号对调一下即可。

e．再按上述方法对W1、W2两线头进行判别。

2)用万用表或微安表判别首尾端(1)方法一a.先用摇表或万用表的电阻档，分别找出三相绕组的各相两个线头。

b.给各相绕组假设编号为U1和U2、V1和V2、W1和W2。

C.把u1、v1、w1、接在一起，把u2、v2、w2、接在一起。

d.按所示接线，把表笔分别接在两端，用手转动电动机转子，如万用表（微安档）指针不动，则证明假设的编号是正确的；若指针有偏转，说明其中有一相首尾端假设编号不对。

应逐相对调重测，直至正确。

三相异步电动机判别问题三相异步电动机同名端（或称为同极性端）的判别问题，首先应该用万用表测量出三相互绕组中每相绕组的两个线端，然后再判断。

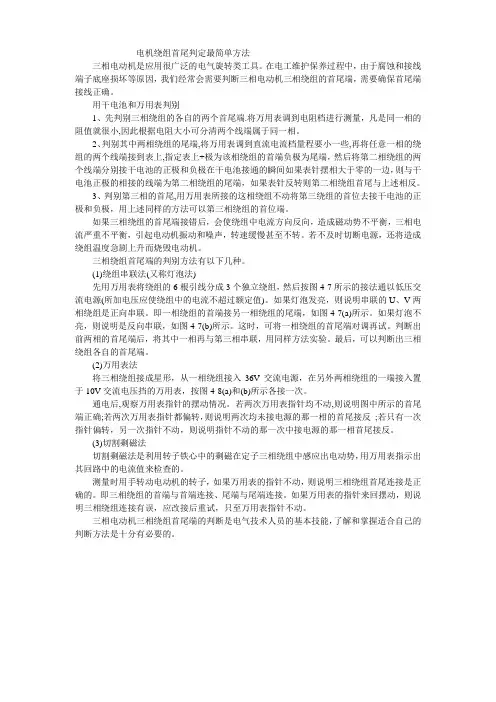

电机绕组首尾判定最简单方法三相电动机是应用很广泛的电气旋转类工具。

在电工维护保养过程中，由于腐蚀和接线端子底座损坏等原因，我们经常会需要判断三相电动机三相绕组的首尾端，需要确保首尾端接线正确。

用干电池和万用表判别1、先判别三相绕组的各自的两个首尾端.将万用表调到电阻档进行测量，凡是同一相的阻值就很小,因此根据电阻大小可分清两个线端属于同一相。

2、判别其中两相绕组的尾端,将万用表调到直流电流档量程要小一些,再将任意一相的绕组的两个线端接到表上,指定表上+极为该相绕组的首端负极为尾端，然后将第二相绕组的两个线端分别接干电池的正极和负极在干电池接通的瞬间如果表针摆相大于零的一边，则与干电池正极的相接的线端为第二相绕组的尾端，如果表针反转则第二相绕组首尾与上述相反。

3、判别第三相的首尾,用万用表所接的这相绕组不动将第三绕组的首位去接干电池的正极和负极，用上述同样的方法可以第三相绕组的首位端。

如果三相绕组的首尾端接错后，会使绕组中电流方向反向，造成磁动势不平衡，三相电流严重不平衡，引起电动机振动和噪声，转速缓慢甚至不转。

若不及时切断电源，还将造成绕组温度急剧上升而烧毁电动机。

三相绕组首尾端的判别方法有以下几种。

(1)绕组串联法(又称灯泡法)先用万用表将绕组的6根引线分成3个独立绕组，然后按图4-7所示的接法通以低压交流电源(所加电压应使绕组中的电流不超过额定值)。

如果灯泡发亮，则说明串联的U、V两相绕组是正向串联。

即一相绕组的首端接另一相绕组的尾端，如图4-7(a)所示。

如果灯泡不亮，则说明是反向串联，如图4-7(b)所示。

这时，可将一相绕组的首尾端对调再试。

判断出前两相的首尾端后，将其中一相再与第三相串联，用同样方法实验。

最后，可以判断出三相绕组各自的首尾端。

(2)万用表法将三相绕组接成星形，从一相绕组接入36V交流电源，在另外两相绕组的一端接入置于10V交流电压挡的万用表，按图4-8(a)和(b)所示各接一次。

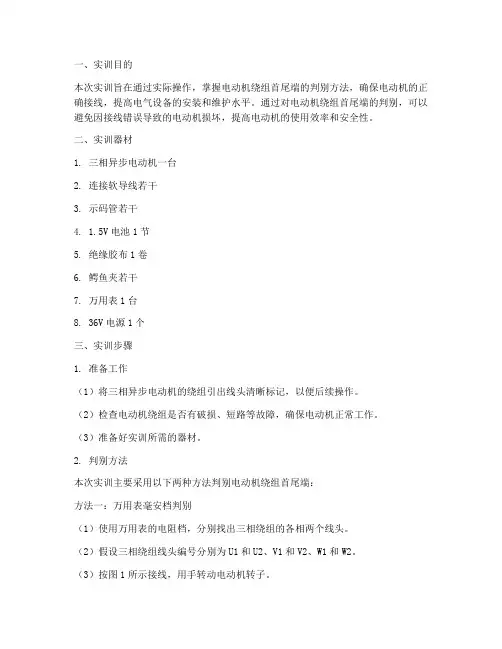

一、实训目的本次实训旨在通过实际操作，掌握电动机绕组首尾端的判别方法，确保电动机的正确接线，提高电气设备的安装和维护水平。

通过对电动机绕组首尾端的判别，可以避免因接线错误导致的电动机损坏，提高电动机的使用效率和安全性。

二、实训器材1. 三相异步电动机一台2. 连接软导线若干3. 示码管若干4. 1.5V电池1节5. 绝缘胶布1卷6. 鳄鱼夹若干7. 万用表1台8. 36V电源1个三、实训步骤1. 准备工作（1）将三相异步电动机的绕组引出线头清晰标记，以便后续操作。

（2）检查电动机绕组是否有破损、短路等故障，确保电动机正常工作。

（3）准备好实训所需的器材。

2. 判别方法本次实训主要采用以下两种方法判别电动机绕组首尾端：方法一：万用表毫安档判别（1）使用万用表的电阻档，分别找出三相绕组的各相两个线头。

（2）假设三相绕组线头编号分别为U1和U2、V1和V2、W1和W2。

（3）按图1所示接线，用手转动电动机转子。

（4）观察万用表（微安档）指针是否摆动，若指针不动，则证明假设的编号是正确的；若指针有偏转，说明其中有一相首尾端假设编号不对。

（5）逐相对调重测，直至正确为止。

方法二：万用表和电池判别（1）先分清三相绕组各相的两个线头，并将各相绕组端子假设为U1和U2、V1和V2、W1和W2。

（2）注视万用表（微安档）指针摆动的方向，合上开关瞬间，若指针摆向大于零的一边正偏，则接电池正极的线头与万用表负极（黑表笔）所接的线头同为首端或尾端；如指针反向，则相反。

3. 判别结果经过以上操作，成功判别出三相异步电动机绕组的首尾端，分别为U1、V1、W1。

四、实训总结1. 通过本次实训，掌握了电动机绕组首尾端的判别方法，为电动机的正确接线提供了保障。

2. 了解了不同判别方法的原理和操作步骤，提高了实际操作能力。

3. 深刻认识到电动机绕组首尾端判别的重要性，避免因接线错误导致的电动机损坏。

4. 在实训过程中，发现了一些问题，如部分绕组存在短路现象，需及时更换或修复。

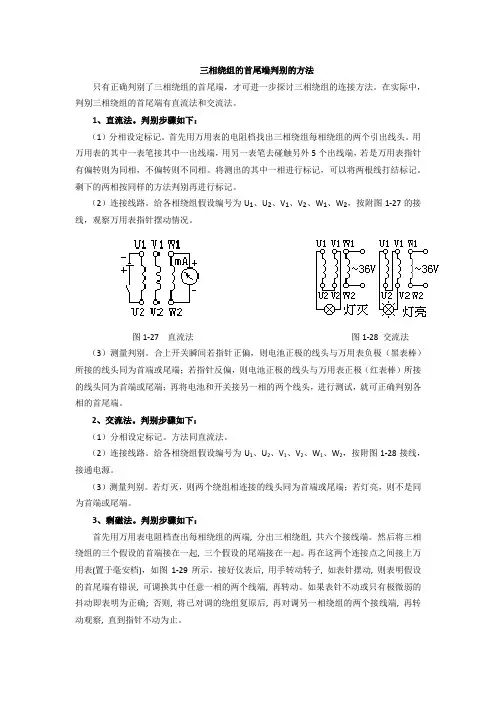

三相绕组的首尾端判别的方法只有正确判别了三相绕组的首尾端，才可进一步探讨三相绕组的连接方法。

在实际中，判别三相绕组的首尾端有直流法和交流法。

1、直流法。

判别步骤如下：（1）分相设定标记。

首先用万用表的电阻档找出三相绕组每相绕组的两个引出线头。

用万用表的其中一表笔接其中一出线端，用另一表笔去碰触另外5个出线端，若是万用表指针有偏转则为同相，不偏转则不同相。

将测出的其中一相进行标记，可以将两根线打结标记。

剩下的两相按同样的方法判别再进行标记。

（2）连接线路。

给各相绕组假设编号为U1、U2、V1、V2、W1、W2，按附图1-27的接线，观察万用表指针摆动情况。

图1-27 直流法图1-28 交流法（3）测量判别。

合上开关瞬间若指针正偏，则电池正极的线头与万用表负极（黑表棒）所接的线头同为首端或尾端；若指针反偏，则电池正极的线头与万用表正极（红表棒）所接的线头同为首端或尾端；再将电池和开关接另一相的两个线头，进行测试，就可正确判别各相的首尾端。

2、交流法。

判别步骤如下：（1）分相设定标记。

方法同直流法。

（2）连接线路。

给各相绕组假设编号为U1、U2、V1、V2、W1、W2，按附图1-28接线，接通电源。

（3）测量判别。

若灯灭，则两个绕组相连接的线头同为首端或尾端；若灯亮，则不是同为首端或尾端。

3、剩磁法。

判别步骤如下：首先用万用表电阻档查出每相绕组的两端, 分出三相绕组, 共六个接线端。

然后将三相绕组的三个假设的首端接在一起, 三个假设的尾端接在一起。

再在这两个连接点之间接上万用表(置于毫安档)，如图1-29所示。

接好仪表后, 用手转动转子, 如表针摆动, 则表明假设的首尾端有错误, 可调换其中任意一相的两个线端, 再转动。

如果表针不动或只有极微弱的抖动即表明为正确; 否则, 将已对调的绕组复原后, 再对调另一相绕组的两个接线端, 再转动观察, 直到指针不动为止。

图1-29 三相交流电动机绕组首尾端判别(a) 表针不动; (b) 表针摆动U 12V 12W W 2mA(a)U 21V 12W 2mA(b)。

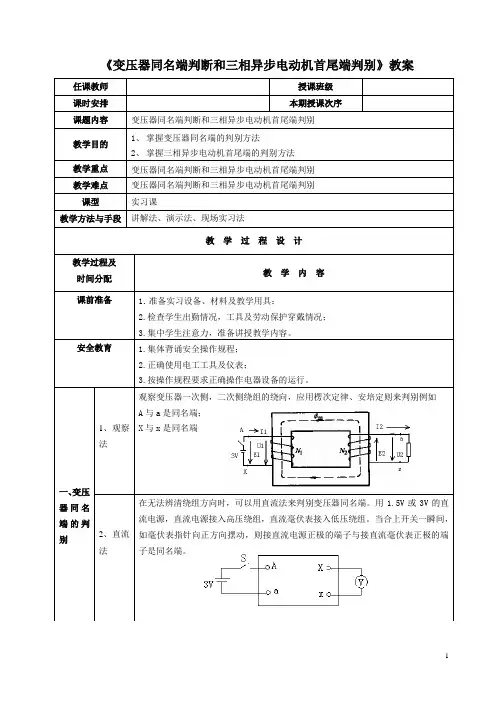

《变压器同名端判断和三相异步电动机首尾端判别》教案任课教师授课班级课时安排本期授课次序课题内容变压器同名端判断和三相异步电动机首尾端判别教学目的1、掌握变压器同名端的判别方法2、掌握三相异步电动机首尾端的判别方法教学重点变压器同名端判断和三相异步电动机首尾端判别教学难点变压器同名端判断和三相异步电动机首尾端判别课型实习课教学方法与手段讲解法、演示法、现场实习法教学过程设计教学过程及时间分配教学内容课前准备1.准备实习设备、材料及教学用具；2.检查学生出勤情况，工具及劳动保护穿戴情况；3.集中学生注意力，准备讲授教学内容。

安全教育 1.集体背诵安全操作规程；2.正确使用电工工具及仪表；3.按操作规程要求正确操作电器设备的运行。

一、变压器同名端的判别1、观察法观察变压器一次侧，二次侧绕组的绕向，应用楞次定律、安培定则来判别例如A与a是同名端；X与x是同名端2、直流法在无法辨清绕组方向时，可以用直流法来判别变压器同名端。

用1.5V或3V的直流电源，直流电源接入高压绕组，直流毫伏表接入低压绕组。

当合上开关一瞬间，如毫伏表指针向正方向摆动，则接直流电源正极的端子与接直流毫伏表正极的端子是同名端。

3、交流法将高压绕组一端用导线与低压绕组一端相连接，同时将高压绕组及低压绕组的另一端接交流电压表。

例如:在高压绕组两端接入低压交流电源，测量U1和U2值，若U1>U2，A与a是异名端，若U1<U2,A与a是同名端。

二、异步电动机首尾端判别1、交流法（1）首先用万用表查明每相绕组的两个出线端（2）然后把其中任意两相绕组串联后与电压表连接，第三相绕组与36V交流电源接通，若电压表有读数，则是首位相连；若电压表没有读数，则是首首（尾尾）相连。

2、万用表发（1）明每相绕组的两个出线端（2）用手转动电动机转子，如万用表的指针不动，说明首尾接线正确；如万用表的指针动，说明首尾接线错误。

3、干电池法（1）首先用万用表查明每相绕组的两个出线端（2）按图接线，闭合开关的瞬间，若微安表指针摆向大于零的一侧，则连接电池正极的接线端与微安表负极所连接的连线端同为首端（尾端）。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

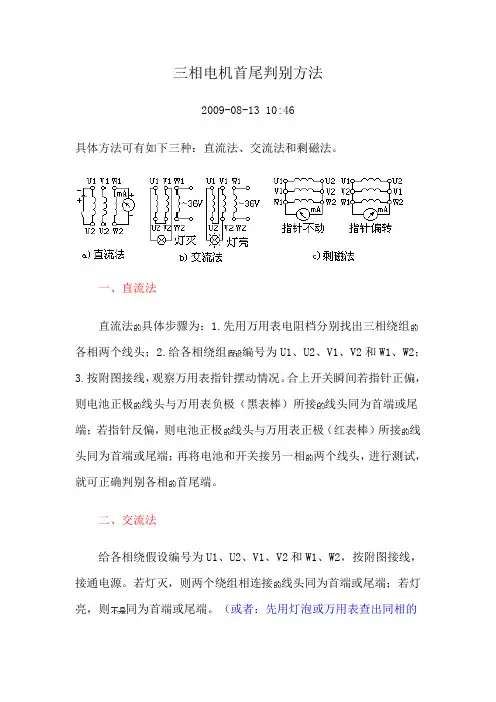

三相电机首尾判别方法
2009-08-13 10:46
具体方法可有如下三种：直流法、交流法和剩磁法。

一、直流法
直流法具体步骤为：1.先用万用表电阻档分别找出三相绕组
各相两个线头；2.给各相绕组编号为U1、U2、V1、V2和W1、W2；
3.按附图接线，观察万用表指针摆动情况。

合上开关瞬间若指针正偏，则电池正极线头与万用表负极（黑表棒）所接线头同为首端或尾端；若指针反偏，则电池正极线头与万用表正极（红表棒）所接线头同为首端或尾端；再将电池和开关接另一相两个线头，进行测试，就可正确判别各相首尾端。

二、交流法
给各相绕假设编号为U1、U2、V1、V2和W1、W2，按附图接线，接通电源。

若灯灭，则两个绕组相连接线头同为首端或尾端；若灯亮，则同为首端或尾端。

（或者：先用灯泡或万用表查出同相的
两个头，再把任意两相串接，余下一相接36伏灯泡，然后把220伏接入两相串接的绕组内，如果灯泡亮，表示串接的两组是首尾端相连，如果不亮表示首首相连或尾尾相连）
三、剩磁法
假设异步电动机存在剩磁。

给各相绕假设编号为U1、U2、V1、V2和W1、W2接线，转动电动机转子，若万用表指针不动，则证明首尾假设编号是正确；若万用表指针摆动则说明其中一相首尾假设编号不对，应逐相对调重测，直至正确为止。

（注意：若万用表指针不动，还得证明电动机存在剩磁，具体方法是改变接线，使却线号接反，转动转子后若指针仍不动，则说明没有剩磁，若指针摆动则表明有剩磁）。

年三相异步电动机定子绕组的首尾端判别及交流电流值的测量————————————————————————————————作者：————————————————————————————————日期：分钟内）现场工具材料：常用电工工具、万用表、干电池、三相异步电动机、导线、钳型表、照明灯 及电路等。

要求：电动机上有六个接线柱A 、B 、C 、X 、Y 、Z (接线面板下面线已交换）。

请将判别结果填入下表。

① 三相定子绕组判别：将绕组（U 1-U 、V-V 、W-W )填入对应括号内； ② 首尾端判别：将首/尾（U 1-U 2; V 1-V 2; W 1-W2)补填写到对应的括号内； ③ 图上连线示意电机绕组A 形联接。

2017年三相异步电动机定子绕组的首尾端判别及交流电流值的测量（50分）（考试用时15B 2题：电路原理图如图2-B 1所示，完成以下项目要求。

分析电路原理图。

若KM1控制正向，在下表的括号内将单选取结果□上打“V”。

（20分）三相异步电动机定子绕组的首尾端判别及交流电流值的测量（50分）（考试用时15分钟内）1.KMl KM2K.-KM4电机的正向Y型是由（KM1〇/KM2[])和（KM3[] /KM4[])控制；正向△型是由（KM1〇/KM2〇)和（KM3〇/KM4〇)控制。

SB3M吏（KM1[] /KM2〇)线圈得电—其辅助动闭触点接通—使（KM1[] /KM2〇/KM3[] /KM4〇)线圈得电，电机（正□/反□)向，Y Q A□型运行。

当时间继电器时间延时到—其动断触头断开—使（KM1[] /KM2[] /KM3[] /KM4[])线圈失电—其动合触头接通—（KM1D /KM2[] /KM3[] /KM4[])线圈得电，电机反向A型运行。

2. 根据电路原理图已标的线号，请在接线图2-B2上完成端子排XT、按钮SB的标号（不要连线）（15分）（每漏或错标1个少1分）图2-B23. 根据表中故障现象，将可能的故障原因字母（A〜F)单选填入表中（15分)。

在一系列设备的使用过程中，往往会有一些发生几率较高的故障，因此，应先检查设备存在的通病，可提高检修的效率；如果不是常见的故障，再根据电气控制原理检查其他的故障。

六、总结电气控制电路的故障是多张多样的，即使是相同的故障，每次和每次发生的位置也不尽相同，因此在故障的检修过程当中，应该做到灵活，将实践和理论有机的结合起来，不断的总结电路检修的规律和方法，做到看清故障、原理清楚、线路清晰、方法正确，只有这样才能保证电路检修的准确性，提高检修工作效率。

参考文献[1]张燕玉.电气控制电路检修的一般方法[J].科技资讯,2012,29:124.[2]刘化州,季明昌.煤矿电气控制电路检修方法探析[J].机电信息,2012,24:30-31.[3]秦正军.解析煤矿电气控制电路检修的方法[J].机电信息,2012,36:161-162.[4]吕俊霞.电气控制电路检修的方法和技术[J].仪器仪表户,2007,01:110-111.[5]晏建新,周号.机床电气控制电路的故障分析方法[J].科技传播,2011,17:124-129.[6]胡伟军.机床电气控制电路的故障分析方法[J].科技创新导报,2010,13:97.作者简介：尹永雷（1979—），男，河北保定人，现供职于台山核电合营有限公司，主要从事电气故障判断和检修。

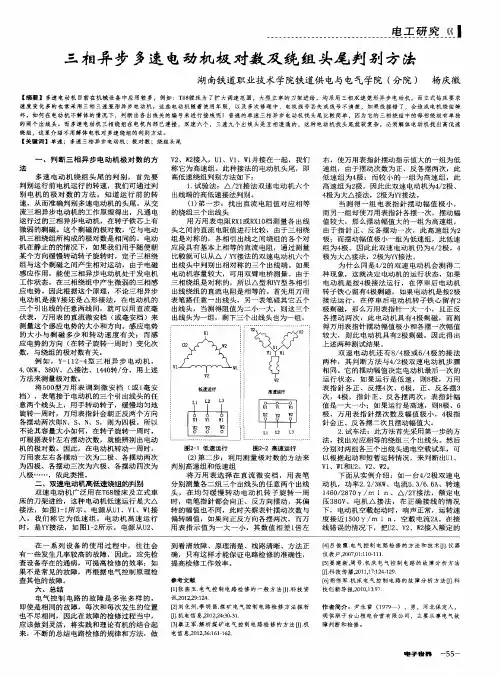

三相异步多速电动机极对数及绕组头尾判别方法湖南铁道职业技术学院铁道供电与电气学院（分院） 杨庆徽【摘要】多速电动机目前在机械设备中应用较多，例如：T68镗床为了扩大调速范围，大型立車的刀架进给，均采用三相双速笼形异步电动机，而立式钻床要求速度变化多的也常采用三相三速笼形异步电动机。
