一、概述三相异步电动机是工业生产中常用的一种电动机类型,它具有结构简单、可靠性高、功率密度大等特点,广泛应用于各种生产设备中。
在实际运行中,为了使三相异步电动机能正常运行,需要正确选择主回路元件并进行正确的接线操作。
本文将围绕三相异步电动机单向运行主回路元件选择及接线操作展开阐述。
二、主回路元件选择1.断路器:在选择断路器时,需要考虑电动机的额定电流和短路保护能力,一般选择与电动机额定电流相匹配的断路器,在短路保护能力上要求不低于电动机额定电流的6-10倍。
2.热综合开关:热综合开关用于过载保护,在选择时要考虑电动机的额定电流和热综合开关的额定电流,以确保过载时能及时跳闸保护电动机。
3.接触器:接触器用于控制电动机的启停,需要根据电动机的功率和负载特性选择合适的接触器,以确保电动机正常启停。
4.热综合过载保护装置:热综合过载保护装置主要用于保护电动机在运行过程中的热负荷,需要根据电动机的额定功率和负载特性选择合适的热综合过载保护装置。
5.电动机的主回路排线:电动机主回路排线需根据电动机额定电压和额定电流选择合适的截面积和材质,以确保电流的传输不会造成线路过热损坏。
三、接线操作1.断路器接线:在接线时,首先需要将断路器的主通电线和电动机主线连接,确保连接牢固,然后将断路器的控制线与控制系统连接。
2.热综合开关接线:热综合开关需要与电动机主回路排线相连接,同时接线时要注意热综合开关的额定电流和电动机的额定电流需匹配,确保过载时能及时跳闸。
3.接触器接线:接触器需要与电动机的主回路排线连接,并与控制系统连接,确保在启停时能正常进行控制操作。
4.热综合过载保护装置接线:热综合过载保护装置需要与电动机的主回路排线连接,并与控制系统连接,确保在电动机运行过程中能对热负荷进行有效保护。
5.电动机的主回路排线接线:电动机的主回路排线需要与断路器、热综合开关、接触器和热综合过载保护装置相连接,确保电流的传输安全可靠。
三相异步电动机的星形接法及三角形接法一、星形接法:星形接法是三相交流电源与三相用电器的一种接线方法。
把三相电源三个绕组的末端、X、Y、Z连接在一起,成为一公共点O,从始端A、B、C引出三条端线。
是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
是将三相电源绕组或负载的一端都接在一起构成中性线,由于均衡的三相电的中性线中电流为零,故也叫零线:三相电源绕组或负载的另一端的引出线,分别为三相电的三个相线。
远程输电时,只使用三根相线,形成三相三线制。
到达用户的电路,往往涉及220V和380V两种电压,需三根相线和一根零线,形成三相四线制。
用户为避免漏电形成的触电事故,还要添加一根地线,这时就有三根相线,一根零线和一根地线,故也有三相五线制的说法。
I线=I相,U线=√3×U相,P相=U相×I相,P=3P相=√3×U线×I相=√3×U线×I线;二、三角形接法:三相电的三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。
三角形接法没有中性点,也不可引出中性线,因此只有三相三线制。
添加地线后,成为三相四线制。
三角形接法的三相电,线电压等于相电压而线电流等于相电流的√3倍。
I线=√3×I相,U线=U相,P相=I相×U相,P=3P相=√3×I线×U相=√3×I线×U线。
说明:三角(△)联接,Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia,线电流是相电流的根号三倍。
三、目前电动机的接法有两种(参考电机铭牌):一:额定电压380V/220V,接法为星/三角。
这表明电机每相绕组的额定电压为220V,如果电源线电压为220V,定子绕组则应接成三角形,如果电源电压为380V,则应接成星形。

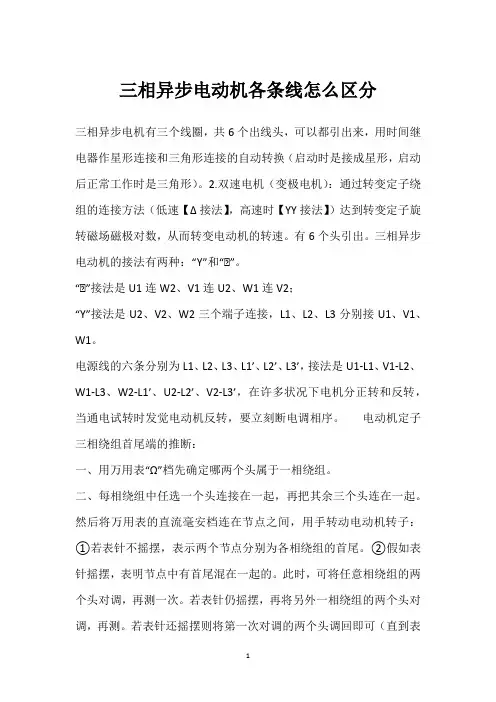

三相异步电动机各条线怎么区分
三相异步电机有三个线圈,共6个出线头,可以都引出来,用时间继电器作星形连接和三角形连接的自动转换(启动时是接成星形,启动后正常工作时是三角形)。
2.双速电机(变极电机):通过转变定子绕组的连接方法(低速【Δ接法】,高速时【YY接法】)达到转变定子旋转磁场磁极对数,从而转变电动机的转速。
有6个头引出。
三相异步电动机的接法有两种:“Y”和“△”。
“△”接法是U1连W2、V1连U2、W1连V2;
“Y”接法是U2、V2、W2三个端子连接,L1、L2、L3分别接U1、V1、W1。
电源线的六条分别为L1、L2、L3、L1’、L2’、L3’,接法是U1-L1、V1-L2、W1-L3、W2-L1’、U2-L2’、V2-L3’,在许多状况下电机分正转和反转,当通电试转时发觉电动机反转,要立刻断电调相序。
电动机定子三相绕组首尾端的推断:
一、用万用表“Ω”档先确定哪两个头属于一相绕组。
二、每相绕组中任选一个头连接在一起,再把其余三个头连在一起。
然后将万用表的直流毫安档连在节点之间,用手转动电动机转子:①若表针不摇摆,表示两个节点分别为各相绕组的首尾。
②假如表针摇摆,表明节点中有首尾混在一起的。
此时,可将任意相绕组的两个头对调,再测一次。
若表针仍摇摆,再将另外一相绕组的两个头对调,再测。
若表针还摇摆则将第一次对调的两个头调回即可(直到表
针不摇摆为止)。
三相异步电动机星形接法(Y)和三角形接法(Δ)每根绕组都有两个接头,一为首端,一为尾端。
图 1中U1、 V1、 W1是首端,而U2、V2、W2是尾端。
连接绕组时,首端尾端不能搞错,错了就不能保证相间的空间电角度为120&s30;,影响正常旋转磁场的形成,这是我们接线时必须十分注意的问题。
绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1;尾端分别为U2、V2、W2。
JO2老系列电机第一相、第二相、第三相的首端分别为Dl、D2、D3;尾端分别为D4、D5、 D6。
有些电机,绕组内部连接好了,只引出三根线,那它们的标志:在新系列电机为U、V、W,在老系列电机为D1、D2、D3。
要是有第四根标志为N的引出线,这是星接绕组的中性点。
接线螺技标志与绕组的标志完全相同,其标志有的用标号垫,有的在绝缘底座上压出凸纹。
接地螺钉的标志3.三相异步电动机有那几种接线方法?在接线盒里是怎样连接的?答:三相异步电动机定于绕组通常采用两种接线方法,即星形接法(Y)和三角形接法(Δ)。
功率大的电机,在每相绕组里由两条或两条以上的支路并联。
星形接法见图2,把三相统组的尾端连在一起,由三个首端去接电源。
当然也可以把三个首端连在一起,由三个尾端去接电源。
但是决不可在短接的星点上既有首端,又有尾端,否队便不能形成正常的旋转磁场.(参见问题1)在接线盒里(见图动)星点是用两个连接片连接的。
三角形接法见图3,它是由一根绕组的首端与另一格的尾端相连,形成一个三角形,再由三角形的顶点接向电源。
同样的道理,采用三角形接法,决不可用绕组的同名端(两个首端或两个尾端)接成三角形的顶点,否则,电机将不能正常运转。
一台电机,究竟采用星接还是角接,必须按照铭牌的规定,是不能随意变更的。
无论那种按法,接线时如果首尾端错了,接通电源后,不能形成正常的旋转磁场,这时:电机起动困难;有特殊响声;三相绕组中电流很不平衡,即使空载,电流也将大于额定值。
教你三相电机区分星形接线与三角形接法发布者::admin 发布时间::2011-05-26 21:22浏览次数::97星(Y) 三角形接法在电机接线时有很多电工常常会难分星三角形接法,东莞机电安装工程为电工们日后对电机星三角形接法更容易区分,就做了个教程关于星三角形接法,如上图。
上面画框的是星形连接时的接法(也就是所说的Y形)。
下面画框的是三角形连接时的接法。
电机内部线圈绕组原理三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端,另一头叫末端。
第一相绕组首端用U1表示,末端用U2表示;第二相绕组首端用V2表示,末端用V2表示;第三相绕组首端用W1表示,末端用W2表示。
这六个引出线头引入接线盒的接线柱上,接线柱相应地标出的标记,见上图接线端子。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形。
星形接法法则(也就是所说的Y形)是将三相绕组的末端并联起来,即将U1、U1、W1三个接线柱用铜片连结在一起,而将三相绕组首端分别接入三相交流电源,即将W2、U2、V2分别接入L1、L2、L3相电源,如上图上画框所示。
三角形接法则是将第一相绕组的首端U1与第三相绕组的末端W2相连接,再接入一相电源;第二相绕组的首端U1与第一相绕组的末端U2相连接,再接入第二相电源;第三相绕组的首端W1与第二相绕组的末端V2相连接,再接入第三相电源。
即在接线板上将接线柱U1和W2、V2和U2、W1和V2分别用铜片连接起来,再分别接入三相电源,如上图下画框所示。
安通机电工程公司提示大家。
三相定子绕组的首末端是生产厂家事先设定好的,绝不可任意颠倒,但可将三相绕组的首末端一起颠倒,例如将三相绕组的末端w2、u2、v2倒过来作为首端,而将u1、u1、w1作为末端,但绝不可单独将一相绕组的首末端颠倒,否则将产生接线错误。
如果接线盒中发生接线错误,或者绕组首末端弄错,轻则电动机不能正常起动,长时间通电造成启动电流过大,电动机发热严重,影响寿命,重则烧毁电动机绕组,或造成电源短路一台三千瓦电机,名牌看不清。
1.三相异步电动机启动按铭牌标示接法为△形或Y形时,均为全压启动,若铭牌标示接法为△形而采用Y形接法启动,则为降压启动,启动电流为原接法时的;若铭牌标示接法为Y形而采用△形接法时,则不适合负载三相380V电压,只适合负载三相220V电压运行。
在额定电压380v运行的三相异步电动机,三角形接法和星形接法的转速可视为一样,功率相差很大,例如三角接法为10kw电动机,在星形下运行,其功率只有三角的左右.但是,在380*1.73=660v电压下运行功率相等。
2.正常运行时,有些三相异步电动机的定子绕组可以接成星形,也可以接成三角形。
试问在什么情况下采用三角形或星形连接方法?采用这两种接法时,电动机的额定值有无改变?一般三相异步电动机的每个绕组可以做成两种额定电压:220V和380V.一般小型三相异步电动机的每个绕组是220V的,接成星形运行于380V,接成三角形运行于220V.而一般中型三相异步电动机的每个绕组是380V的,接成三角形运行于380V,接成星形运行于660V.一般三相鼠笼式异步电动机的启动电流是额定值的3-5倍.往往采用星形/三角形变换方式启动380V的中型三相鼠笼式异步电动机,以减小电动机启动电流:1.启动时接成星形(降压启动),电机启动功率变小,减小电动机启动电流.2.运行时接成三角形,达到满功率运行目的.这对中型三相鼠笼式异步电动机的应用是很有作用的.如果电机启动时,既要电机启动电流小,又要电机启动功率或启动转矩不变,那就必须改用绕线转子等型式三相异步电动机了注解:鼠笼式三相异步电动机:鼠笼式三相异步电动机Y-△降压手动控制电路原理图凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机,在启动时临时成星形,待电动机启动后接近额定转速时,在将定子绕组通过Y-△降压启动装置接换成三角形运行,这种启动方法叫Y-△降压启动。
属于电动机降压启动的一种方式,由于启动时定子绕组的电压只有原运行电压的,启动力矩较小只有原力矩的,所以这种启动电路适用于轻载或空载启动的电动机。
三相异步电动机接线图和接线方法三相异步电动机是一种常见的电动机类型,它广泛应用于工业生产中的各种机械设备中。
作为电动机的一种,三相异步电动机的接线和接线方法对于其正常运转和性能表现具有重要的影响。
本文将对三相异步电动机的接线图和接线方法进行详细的介绍,以便读者更好地理解和掌握这一知识。
第一部分:三相异步电动机的基本原理为了更好地理解三相异步电动机的接线图和接线方法,首先要了解其基本原理。
三相异步电动机是利用三相交流电源产生的旋转磁场来驱动转子旋转的一种电动机。
其基本结构包括定子和转子两部分,定子上绕有三个相位位移120°的绕组,而转子则是感应电动机,根据工作原理不同,有差别转子和死差别等等的转子。
当三相电源接入到定子绕组中时,通过三相电流在定子绕组上产生的磁场,使得转子中感应出的电动势产生旋转磁场,从而驱动转子旋转。
这就是三相异步电动机的基本工作原理。
第二部分:三相异步电动机的接线图三相异步电动机的接线图可以帮助我们更清楚地了解其电气连接方式和电路结构。
一般来说,三相异步电动机的接线图是由电动机本体、接线盒和电源接线三部分组成的。
首先是电动机本体部分,它包括定子绕组、转子绕组以及其他必要的电气部件。
在接线图中,通常用符号表示定子绕组、转子绕组和其他电气部件的连接方式和接线关系。
接线盒是连接电动机本体和外部电源的重要部分,它起着连接和保护电路的作用。
在接线图中,接线盒通常用方框或者矩形图标表示,其中包括电动机的各种接线端子、连接方式以及对应的标注。
最后是电源接线部分,它表示了电动机与外部电源的连接关系。
在接线图中,通常用符号表示电源接线部分的连接方式、接线方式以及所有连接关系的标注。
总的来说,三相异步电动机的接线图是一个全面反映电动机电路结构和连接方式的图表,通过它可以清晰地了解电动机的各种接线关系和连接方法。
第三部分:三相异步电动机的接线方法三相异步电动机的接线方法是指根据电动机的特性、使用要求和外部电源条件,选择合适的接线方式和电路连接方式,以保证电动机正常运转和性能表现的方法。
三相电动机接线原理
三相电动机的接线原理是将电动机的三个电源相分别连接到三个电位相位不同的导线上,实现三相电流的流动。
具体的接线方式有如下几种:
1. 星形接线:将三个线圈的一个端子相连,形成一个星点,即"Y"型连接。
另外的三个端子分别连接到电源的三个相线上。
这种接线方式适用于较小功率的电动机。
2. 三角形接线:将三个线圈的一个端子相连,形成一个闭合的三角形。
另外的三个端子分别连接到电源的三个相线上。
这种接线方式适用于较大功率的电动机。
3. 变压器连接:在电动机的三个线圈之间增加变压器,使得电压在不同的相之间不同,从而实现相位不同的三相电流流动。
这种接线方式适用于需要调整电压以及控制电动机转速的情况。
通过不同的接线方式,三相电动机可以实现不同的运行效果和功率输出。
在实际应用中,根据电动机的具体需求和功率要求,选择合适的接线方式非常重要。
三相异步电动机接线图2010年02月25日星期 10:49 A.M.三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端,另一头叫末端。
规定第一相绕组首端用D 1表示,末端用D 4表示;第二相绕组首端用D2表示,末端用D5表示;第三相绕组首末端分别用D3和D6来表示。
这六个引出线头引入接线盒的接线柱上,接线柱相应地标出D1~D6的标记,见图(1)。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形,星形接法是将三相绕组的末端并联起来,即将D4、D5、D6三个接线柱用铜片连结在一起,而将三相绕组首端分别接入三相交流电源,即将D1、D2、D3分别接入A、B、C相电源,如图(2)所示。
而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接,再接入一相电源;第二相绕组的首端D2与第一相绕组的末端D4相连接,再接入第二相电源;第三相绕组的首端D3与第二相绕组的末端D5相连接,再接入第三相电源。
即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来,再分别接入三相电源,如图(3)所示。
一台电动机是接成星形还是接成三角形,应视厂家规定而进行,可以从电动机铭牌上查到。
三相定子绕组的首末端是生产厂家事先设定好的,绝不可任意颠倒,但可将三相绕组的首末端一起颠倒,例如将三相绕组的末端D4、D5、D6倒过来作为首端,而将D1、D2、D3作为末端,但绝不可单独将一相绕组的首末端颠倒,否则将产生接线错误。
如果接线盒中发生接线错误,或者绕组首末端弄错,轻则电动机不能正常起动,长时间通电造成启动电流过大,电动机发热严重,影响寿命,重则烧毁电动机绕组,或造成电源短路。
三相电机接线图2011年05月20日星期五 15:07 电机接线盒电机y接时,接线盒里,连接片的连接方式电机角接时,接线盒连接片的连接方式学习三相电机的两种接法学习电工 2009-08-07 20:41:28 阅读1936 评论3字号:大中小订阅当电工也20多天了,学了点零零碎碎的东西,今天在现场学了点三相异步电机的基本接法:星型接法和三角接法。
技术与应用A PPLICATION145OCCUPATION2015 10三相异步电动机定子绕组的嵌线方法文/刘 妍摘 要:三相异步电动机定子绕组的嵌线对于中职学生来说是一项非常重要的技能。
把电动机的定子绕组嵌入定子铁芯槽内,是学生在实操过程中迫切需要解决的问题,也是我们一体化教师为学生考虑的问题。
本文现以几种典型的三相异步电动机为例,介绍三相异步电动机定子绕组嵌线的方法。
关键词:定子绕组 嵌线 端部接线三相异步电动机的定子绕组是电动机定子的主要组成部分,也是电动机的电路部分。
因为它将通过电磁感应实现电能向机械能的转换,因此可以把三相定子绕组说成是三相异步电动机的心脏。
电动机在使用过程中,出现故障最多的就是定子绕组,当定子绕组严重损坏,无法做局部修复时,就要把原绕组整体拆掉,重新嵌放新的绕组。
了解定子绕组的嵌线工艺、连线方法,对电动机的制造和维修都是十分必要的。
三相定子绕组(U 相、V 相、W 相)中的每一相由许多个线圈按一定的规律嵌放在定子铁心槽内,它可以是单层的,也可以是双层的,也可以是全节距的也可以是短节距的。
现以几种典型的三相异步电动机为例,介绍一下三相异步电动机定子绕组嵌线的方法。
一、24槽4极全节距三相异步电动机1.嵌线方法此绕组嵌线方法可归纳为“嵌二、空二、嵌二、反二、吊二”。
例如:嵌第1、2槽,空第3、4槽,嵌第5、6槽,先将第6槽线圈的另一个有效边反到24槽,再将第5槽线圈的另一个有效边反到23槽……在嵌入第一组线圈有效边的第1、2槽后把它们另一有效边19、20槽先行吊起。
2.端部接线方法电动机定子绕组全部嵌好后将线圈连接,从展开图端部可以得出:找同相顺序隔二,找临相顺序排列,并按:“首尾相连”的串连接法进行连接。
二、24槽2极短节距三相异步电动机1.嵌线方法此绕组嵌线方法可归纳为“嵌二、空二、嵌二、空二、吊四、嵌二、反二”。
例如:嵌第1槽、2槽,空第3槽、4槽,嵌第5、6槽,空7、8槽,在嵌入第1、2槽和5、6槽后把它们另一有效边先行吊起,然后将嵌入第9、10槽的另一个有效边反到第23、24槽,空第11、12槽,以后就按嵌二反二空二的规律嵌下去……2.端部接线方法整台电动机定子绕组全部嵌好后将线圈连接,从展开图端部可以得出:找同相顺序隔二,找临相顺序隔一,并按:“首首相连,尾尾相连”的反串连接法进行连接。
三相交流异步电动机正、反转控制电路的连接三相交流异步电动机正、反转控制电路是控制电动机正转和反转运行的关键部分,是电机系统中不可或缺的部分。
本文将介绍三相交流异步电动机正、反转控制电路的连接方式。
在三相交流异步电动机控制电路中,正、反转控制是通过改变电机的相序实现的。
相序是指三相电源中的相位先后顺序,改变相序可以改变电机的旋转方向。
正转控制电路连接方式如下:1. 三相电源连接:将三相电源的三个相线分别连接到电机控制器的三个对应的接线柱上。
确保连接正确,不要接错相线。
2. 控制信号输入:通过控制信号输入端口,接入控制信号线。
控制信号线由控制器输出的信号经过逻辑门电路处理得到。
3. 交流接触器连接:将交流接触器的触点分别连接到三相电源供电线上。
交流接触器的控制端通过控制信号线与控制器相连。
4. 交流接触器的触点连接方式:将交流接触器的一个触点连接到U 相电源线上,另一个触点连接到V相电源线上,第三个触点连接到W相电源线上。
确保连接正确,不要接错相线。
5. 交流接触器的控制端连接方式:将交流接触器的控制端的一个端子连接到电机控制器的正转控制信号输出接口上,另一个端子连接到电机控制器的公共接地线上。
6. 电机连接:将电机的U相、V相和W相分别连接到电机控制器的U相、V相和W相接线柱上。
确保连接正确,不要接错相线。
反转控制电路连接方式如下:1. 三相电源连接:将三相电源的三个相线分别连接到电机控制器的三个对应的接线柱上。
确保连接正确,不要接错相线。
2. 控制信号输入:通过控制信号输入端口,接入控制信号线。
控制信号线由控制器输出的信号经过逻辑门电路处理得到。
3. 交流接触器连接:将交流接触器的触点分别连接到三相电源供电线上。
交流接触器的控制端通过控制信号线与控制器相连。
4. 交流接触器的触点连接方式:将交流接触器的一个触点连接到V 相电源线上,另一个触点连接到U相电源线上,第三个触点连接到W相电源线上。
确保连接正确,不要接错相线。
三相异步电动机的接法
三相异步电动机有两种常见的接法:星形接法(Y接法)和三角形接法(Δ接法)。
1. 星形接法(Y接法):
在星形接法中,三个电动机绕组的起始端点分别连接到一起,形成一个共用的节点,称为星点。
而三个绕组的终止端点则分别接到电源的三相线上。
这种接法的特点是电压相对较低,电流较大,适用于电压较低的情况。
2. 三角形接法(Δ接法):
在三角形接法中,每个电动机绕组的起始端点分别接到相邻绕组的终止端点,形成一个闭合的回路。
这种接法的特点是电压相对较高,电流较小,适用于电压较高的情况。
以上是三相异步电动机的常见接法,通过选择不同的接法可以适应不同的电压和功率需求。
在实际应用中,选择合适的接法可以使电机的工作效率和性能达到最佳状态。
