射频连接器是用于传递射频信号的可操作装置，主要用于通信系统中，射频信号是指具有某种特定频率的无线发射和接收信号，射频信号可以用来传递数据和信息，而射频连接器则用于连接射频信号源与其他设备。

射频连接器的基本结构包括连接头和插头，连接头是插座的一种形式，用于接收射频信号的输入，插头则用于将射频信号输入到连接头中，使射频信号得以传输。

连接头和插头的材料通常是金属，以便能够表现出良好的射频性能。

另一方面，射频连接器也使用真空或空气式射频连接。

这种连接技术使得射频信号可以快速传输，而且还能够拥有较高的带宽，可以传递大量信息。

在使用射频连接器时，也可以考虑使用插座气隙分离技术，这可以使得射频信号输入连接器时性能更好，并降低噪声的影响。

射频连接器的设计应该考虑到转换损耗、返回损耗和匹配度。

转换损耗可以衡量射频信号输入与输出之间的损耗情况，而返回损耗则可以衡量射频信号在连接器内部的损耗情况，而匹配度则可以反映射频信号在插头和连接头之间信号传输的性能。

除此之外，还应该考虑连接器的机械紧固性，以保证信号的传输无任何中断。

此外，使用射频连接器时，还应该对射频信号的调制方式进行关注。

调制的种类比较多，比如调幅调制（FM）、调频调制（PM）、振幅调制（AM）和脉冲调制（PM）等。

这些调制方式都会影响射频信号在射频连接器中的性能，因此，在设置射频连接器时一定要充分考虑信号调制方式的影响。

什么是射频连接器
什幺是射频连接器
射频连接器定义为：通常装接在电缆或设备上，供传输线系统电连接的可分离元件。

从该定义可以看出，它具有可分离元件这一连接器的共同特征。

传输线系统指微波传输系统，常见的传输线结构形式如下图所示：
以常用的同轴线为例，同轴线的主模为TEM波，场分布见下图：
其传输的电磁波，是由同相且互相垂直的电场与磁场在空间中衍生发射的震荡粒子波，是以波动的形式传播的电磁场，具有波粒二象性。

电磁波是由同相振荡且互相垂直的电场与磁场在空间中以波的形式移动，电磁波的电场方向，磁场方向，传播方向三者互相垂直，电磁波没有纵向分量，是横向电磁波。

射频连接器分类及用途说明
射频连接器主要分为射频同轴连接器、射频三同轴连接器和双芯对称射频连接器三大类。

主要用途如下：。

射频连接器的结构设计简述1射频连接器简介射频连接器是一种同轴传输线，是一种通用性的互连元件，广泛应用于各类微波系统中。

作为基础元件，在微波系统中起电气和机械连接作用。

射频连接器一般分为三类。

（1）面板座：一端配接标准（或非标）界面连接器，一端配接微带、玻珠等，执行GJB976A-2009《同轴、带状线或微带传输线用射频同轴连接器通用规范》。

（2）转接器：两端配接标准（或非标）界面连接器，GJB680A-2009《射频连接器转接器通用规范》。

（3）接电缆连接器：一端配接标准（或非标）界面连接器，一端配接电缆，执行GJB681A-2002《射频连接器通用规范》。

射频连接器的内部结构分为三层，由外向内分别是外导体、绝缘介质和内导体。

外导体接地，绝缘介质起绝缘作用、支撑作用，内导体通电。

特性阻抗计算公式截止频率计算公式：a-内导体外径；b-外导体内径；-绝缘介质相对介电常数。

2射频连接器的界面结构标准界面的射频连接器，应符合GJB5246《射频连接器界面》。

其主要的插合形式包括：螺纹旋接（SMA、TNC）；推入自锁（QMA）；浮动盲插（BMA、SBMA）；直插擒纵（SMP、SSMP）；卡口连接（BNC）等。

（a）SMA型射频连接器（螺纹旋接式）（b）QMA型射频连接器（推入自锁式）（c）BMA型射频连接器（浮动盲插式）图1射频连接器的主要插合形式示意图以螺纹旋接形式为例：在插头和插座进行互连时，通过旋动螺套，带动插头外导体插入插座外导体中，直至两者的电气和机械基准面完全重合，在此过程中，实现内导体（插针和插孔）的插合接触。

可以明确的是，电气和机械基准面完全重合之前，内导体端面是不应该接触的，否则在外导体持续推进过程中，内导体会因此端面互顶，从而造成整个连接器内部结构的破坏。

但同时，内导体端面之间的缝隙使得此处存在一段高阻抗，造成反射增大。

因此，一些测试级转接器会控制插合完成后，内导体端面处的缝隙大小。

根据连接过程，界面设计时，插合部分的尺寸公差应满足界面手册的要求，内孔不能小于下限值，外圆不能大于上限值，以避免无法完成插合过程。

频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。

并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。

使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。

根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。

射频同轴连接器（RFCONNECTOR）抓住机遇，开创射频连接器国际标准化工作的新局面吴正平一、概述射频连接器是一种传输射频信号的接口元件，用在器件与器件、组件与组件、系统与子系统之间形成电气连接和射频信号的传递，从而构成一个完整系统所必须的基础元件，它在微波电路中起着连接或分断同轴电缆、微带电路、传输射频信号的作用。

射频连接器产品质量和可靠性直接影响着射频信号的质量和可靠性，而射频连接器的标准化和通用化直接关系着器件与器件、组件与组件、系统与子系统之间的互联、互换和互操作。

在全球经济一体化的今天，射频连接器的国际标准化更显重要。

二、射频连接器的发展趋势国际上一些技术先进的引导射频同轴连接器发展方向的生产厂家主要分布在美国、日本、及德国等欧美发达国家和地区。

射频连接器的一些新产品主要出自于这些企业，近几年为适应整机设备的小型化、模块化、高频化、高精度、高可靠的发展，射频连接器新产品不断被研制出来，使射频连接器不断向小型化、高可靠、高频率、高功率、低电压驻波比方向发展。

1）射频连接器尺寸越来越小，例如：SSMA、SSMC、MMCX型和1.9mm，1.85mm、1mm型连接器相继出现，满足了整机特别是空间电子系统发展的要求。

2）射频连接器的传输频率不断增高、增宽，2.92型连接器工作频率上限可达46GHz，2.4型连接器工作频率上限可达50GHz，1.85型连接器工作频率上限可达65GHz，HP公司研制的1mm的连接器，已把同轴系统的上限频率拓宽到110GHz。

满足了武器装备向更高频率、保密的要求。

3）盲配射频连接器不断增多，例如：BMA、SBMA、BMZ、TMA、SMP型连接器的相继成功研制并投入使用，满足了电子设备的模块化的要求。

4）将螺纹连接器发展变成快速连接器，例如：QN和QMA等系列射频连接器分别是N型和SMA系列连接器的基础上开发的，主要是将螺纹连接器机构变成快速连接机构，提高了射频连接器的连接器速度和减少了安装空间。

频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。

并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。

使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。

根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。

射频连接器基础知识和设计要求射频连接器是用于连接射频设备的一种电子连接器。

它们在无线通信、微波技术、卫星通信、雷达等领域中起着至关重要的作用。

以下是关于射频连接器的基础知识和设计要求：1. 射频连接器的类型：常见的射频连接器类型有SMA、BNC、N型、TNC、SMB、MCX等。

不同类型的连接器应用于不同的频率范围和功率要求，因此在选择连接器时需要根据具体的应用需求进行合理的选择。

2. 频率范围：射频连接器的频率范围通常在几十MHz到几十GHz之间。

连接器的频率范围决定了它能够传输的信号频率范围。

在选择连接器时，应根据所需的频率范围来确定连接器的类型和规格。

3. 带宽：射频连接器的带宽是指连接器能够传输的信号频率范围。

带宽越宽，连接器能够传输的信号频率范围就越大。

在设计射频系统时，应根据系统的带宽需求来选择合适的连接器。

4. 插入损耗：射频连接器的插入损耗是指连接器引入的信号衰减。

插入损耗越低，连接器就能够更好地保持信号的强度和质量。

在设计射频系统时，应选择插入损耗较低的连接器来减小信号衰减。

5. 阻抗匹配：射频连接器和射频设备之间的阻抗匹配非常重要。

当连接器和设备之间的阻抗不匹配时，会导致信号的反射和损耗。

在设计射频系统时，应确保连接器和设备之间的阻抗匹配良好，以保证信号的传输质量。

6. 插拔次数：射频连接器的插拔次数是指连接器能够承受的插拔次数。

插拔次数越多，连接器的使用寿命就越长。

在选择连接器时，应根据具体的应用需求来确定连接器的插拔次数要求。

7. 环境适应性：射频连接器在各种环境条件下都应能够正常工作。

例如，它们应能够承受高温、低温、湿度、振动等条件。

在设计和选择连接器时，应考虑连接器的环境适应性，以确保连接器能够在各种环境下稳定可靠地工作。

总之，射频连接器的选择和设计应根据具体的应用需求来确定，考虑到频率范围、带宽、插入损耗、阻抗匹配、插拔次数和环境适应性等因素，以确保连接器能够满足系统的要求。

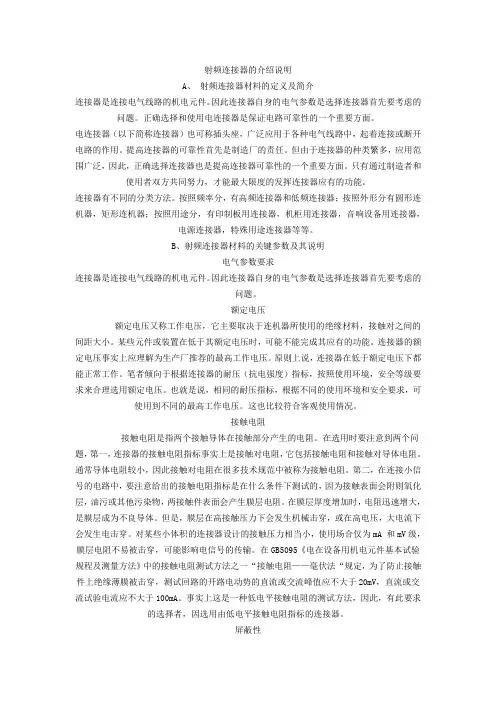

射频连接器的介绍说明A、射频连接器材料的定义及简介连接器是连接电气线路的机电元件。

因此连接器自身的电气参数是选择连接器首先要考虑的问题。

正确选择和使用电连接器是保证电路可靠性的一个重要方面。

电连接器（以下简称连接器）也可称插头座，广泛应用于各种电气线路中，起着连接或断开电路的作用。

提高连接器的可靠性首先是制造厂的责任。

但由于连接器的种类繁多，应用范围广泛，因此，正确选择连接器也是提高连接器可靠性的一个重要方面。

只有通过制造者和使用者双方共同努力，才能最大限度的发挥连接器应有的功能。

连接器有不同的分类方法。

按照频率分，有高频连接器和低频连接器；按照外形分有圆形连机器，矩形连机器；按照用途分，有印制板用连接器，机柜用连接器，音响设备用连接器，电源连接器，特殊用途连接器等等。

B、射频连接器材料的关键参数及其说明电气参数要求连接器是连接电气线路的机电元件。

因此连接器自身的电气参数是选择连接器首先要考虑的问题。

额定电压额定电压又称工作电压，它主要取决于连机器所使用的绝缘材料，接触对之间的间距大小。

某些元件或装置在低于其额定电压时，可能不能完成其应有的功能。

连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。

原则上说，连接器在低于额定电压下都能正常工作。

笔者倾向于根据连接器的耐压（抗电强度）指标，按照使用环境，安全等级要求来合理选用额定电压。

也就是说，相同的耐压指标，根据不同的使用环境和安全要求，可使用到不同的最高工作电压。

这也比较符合客观使用情况。

接触电阻接触电阻是指两个接触导体在接触部分产生的电阻。

在选用时要注意到两个问题，第一，连接器的接触电阻指标事实上是接触对电阻，它包括接触电阻和接触对导体电阻。

通常导体电阻较小，因此接触对电阻在很多技术规范中被称为接触电阻。

第二，在连接小信号的电路中，要注意给出的接触电阻指标是在什么条件下测试的，因为接触表面会附则氧化层，油污或其他污染物，两接触件表面会产生膜层电阻。

什么是射频连接器_射频连接器有什么用

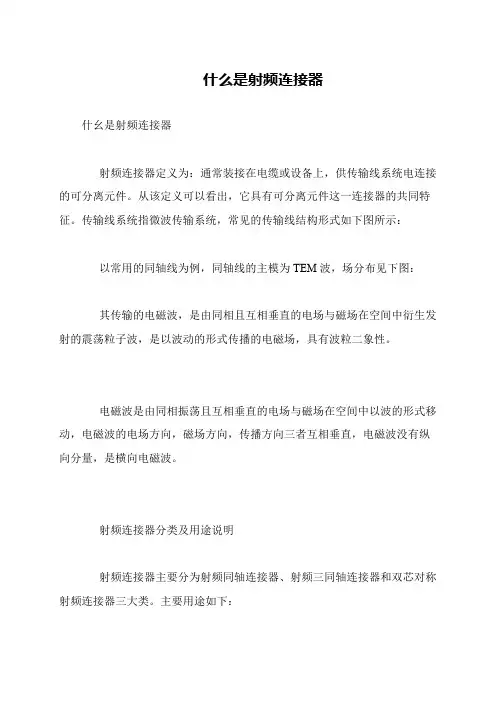

什么是射频连接器射频连接器定义为：通常装接在电缆或设备上，供传输线系统电连接的可分离元件。

从该定义可以看出，它具有可分离元件这一连接器的共同特征。

传输线系统指微波传输系统，常见的传输线结构形式如下图所示：
以常用的同轴线为例，同轴线的主模为TEM波，场分布见下图：
其传输的电磁波，是由同相且互相垂直的电场与磁场在空间中衍生发射的震荡粒子波，是以波动的形式传播的电磁场，具有波粒二象性。

电磁波是由同相振荡且互相垂直的电场与磁场在空间中以波的形式移动，电磁波的电场方向，磁场方向，传播方向三者互相垂直，电磁波没有纵向分量，是横向电磁波。

射频连接器分类及用途说明射频连接器主要分为射频同轴连接器、射频三同轴连接器和双芯对称射频连接器三大类。

主要用途如下：
1、射频同轴连接器：主要用来传输横向电磁波（TEM波）；
2、射频三同轴连接器：主要用于对屏蔽效率有更高要求的场合，传输横向电磁波（TEM 波）或传输脉冲波；
3、双芯对称射频连接器：主要用来传输速率不太高的数字信号。

1）射频同轴连接器的主要性能参数包括特性阻抗、使用频率、回波损耗、插入损耗、隔离度、射频泄露、相位一致性、三阶互调等。

2）射频同轴连接器常用材料及镀层
射频连接器主要由外导体、内导体和绝缘支撑介质等零部件组成，其常用材料如下：
★外导体：不锈钢钝化、铜合金镀金、铜合金镀镍、铜合金镀三元合金等；
★内导体：铜合金镀金、铜合金镀银等；
★绝缘支撑介质：PTFE、PEI、LCP等。

射频同轴连接连接器大体概述射频同轴连接器是连接电器线路的机电元件，起到使传输线电气连接或断开的作用，属于失效机理较为复杂的一种机电一体化产品。

射频同轴连接器亦称RF 连接器。

“R”是RADIO（无线电）的第一个字母，“F”是FREQUENCY（频率）的第一个字母。

射频同轴连接器（以下简称RF 连接器）通常被以为是装接在电缆上或安装在仪器上的一种元件，作为传输线电气连接或分离的元件。

它属于机电一体化产品。

简单的讲它要紧起桥梁作用。

同其它电子元件相比，RF 连接器的发展史较短。

1930 年出现的UHF 连接器是最早的RF 连接器。

到了二次世界大战期间，由于战争急需，随着雷达、电台和微波通信的发展，产生了N、C、BNC、TNC、等中型系列，1958 年后出现了SMA、SMB、SMC等小型化产品，1964 年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》，从此，RF 连接器开始向标准化、系列化、通用化方向发展。

在六十多年的时间里，经过各国专家的共同努力，使RF 连接器形成了独立完整的专业体系，成为连接器家族中的重要组成部分﹐是同轴传输系统不可缺少的关键元件。

美、英、法等国家的RF 连接器研制技术处于领先地位，其设计、生产、测试、利用技术已成龙配套，趋于完善，不仅形成了完整的标准体系，而且原材料、输助材料、测试系统、装配工具等也已标准化，并进行专业化规模生产。

射频同轴连接器专业特点(1)品种规格多：国际通用系列20 多个，品种规格更多。

(2)靠机械结构保证电气特性，属机电一体化产品，与其它低频类连接器有本质的区别。

(3)零件加工主若是车削机加工，装配手工作业多，难以进行自动扮装配。

(4)产品更新换代慢。

(5)是电连接器的重要组成部份，属于有必然技术含量的劳动密集型产品。

(6)产品靠得住性，失效模式与失效机理复杂。

射频同轴连接器进展趋势(1)小型化随着整机系统的小型化，RF 连接器的体积越来越小，如SSMB、MMCX 等系列，体积非常小。

射频连接器分类及应用射频连接器是一种重要的电子零部件，广泛应用于无线通信、微波通信、射频设备、雷达系统、军事航空航天等多个行业。

根据使用场合和频率要求的不同，射频连接器可以分为多种类型，下面将对几种主要类型的射频连接器进行分类和应用介绍。

1、同轴连接器同轴连接器是一种最常见的射频连接器，在无线通信、微波通信等频率较低的场合应用广泛。

它的结构简单，由内、外导体和绝缘体组成，内导体和外导体之间有一个圆筒形的绝缘体，可以实现高频率下的稳定传输。

同轴连接器有多种型号，最常见的是BNC、N型、SMA和TNC等，应用于各种射频设备的连接。

2、PCB连接器PCB连接器是一种直接焊接到PCB板上的射频连接器，方便快捷，可以实现高频率的信号传输。

它的结构比同轴连接器更简单，主要由一个导体和绝缘体组成。

PCB连接器有SMA、MMCX、MCX等型号，应用于无线设备、测量设备等领域。

3、板对板连接器板对板连接器是一种连接两个板之间的射频连接器，主要应用于高速数据传输、高速采集等领域。

它的特点是低插拔力，具有可靠的连接和良好的电磁兼容性。

板对板连接器有FH、FH12等型号，应用于智能家居、物联网等领域。

4、高速连接器高速连接器主要应用于高速数据传输、高速采集等领域，可以实现高速的信号传输，保证信号的稳定性和准确性。

它的结构和普通连接器相似，但在细节上有所不同，如导体和绝缘体的材料选择、制造工艺等。

高速连接器有HDMI、USB3.0、DisplayPort等型号，应用于数码设备、高清视频传输等领域。

5、微波连接器微波连接器主要应用于频率高、传输速度快的微波通信和雷达通信等领域。

它的结构比同轴连接器更为复杂，涉及到导体和绝缘体的设计和制造等领域。

微波连接器有SMA、N型、TNC等型号，应用于天线、微波设备等领域。

以上是几种常见的射频连接器类型及其应用介绍。

除了以上常见的射频连接器，还有很多其他型号的射频连接器，如DIN、F、UHF等等，根据使用场合和频率等要求的不同，应选择合适的射频连接器，以充分满足设备的传输要求。

射频同轴连接器射频（Radio Frequency，缩写为RF）同轴连接器是连接射频信号传输线和终端设备的重要部件。

RF同轴连接器借助同轴技术，可以在高频率下进行信号传输，具有传输速度快、损耗低、抗干扰能力强、信号质量稳定等优点，在广播电视、通讯、军事、医疗等众多领域都有广泛的应用。

常见的射频同轴连接器SMA连接器SMA（SubMiniature version A）连接器是一种小型的射频连接器，它支持高达18GHz的频率，具有结构紧凑、连接牢固等优点。

SMA连接器常见于高频率信号传输场合，如测试仪器、雷达系统、卫星通讯等。

N型连接器N型连接器是一种中等尺寸的射频连接器，具有结构坚固、连接可靠的优点，可支持高达11GHz的频率。

N型连接器常见于电视、通讯基站、医疗设备等场合。

BNC连接器BNC（Bayonet Neill-Concelman）连接器是一种常用的低频射频连接器，由于具有简单易用、连接方式轻松、安装方便等特点，常用于音频、视频、计算机等领域的连接。

TNC连接器TNC（Threaded Neill-Concelman）连接器是一种类似于BNC连接器的射频连接器，但是使用螺纹连接方式，在连接更为牢固可靠，并且可以支持高达11GHz的频率。

TNC连接器常见于军事、航空等高频率场合。

F型连接器F型连接器是一种常见的用于电视、卫星通讯等领域的连接器。

它们使用线圈连接方式，结构紧凑、方便安装，并支持高达4GHz的频率。

射频同轴连接器特性带宽带宽是指在射频传输中支持的最高频率范围。

不同射频同轴连接器的带宽不同，但一般来说，支持带宽越大的连接器价格也越贵。

阻抗阻抗是指射频传输线路中电流和电压的比值。

射频同轴连接器需要与信号传输线路阻抗匹配，以避免信号传输过程中的损失和反射。

插入损耗插入损耗是指信号通过射频同轴连接器传输时的信号损失。

插入损耗的大小对于射频信号传输质量有着重要影响，一般来说，插入损耗越小的连接器更为理想。

关于射频同轴连接器的详细介绍
 同轴连接器，(有的人也称它为射频连接器或RF连接器，其实严格上来
说射频连接器并不完全等同于同轴连接器，射频连接器是从连接器的使用频率的角度来分类而同轴连接器是从连接器的结构来分类，有些连接器并不一定是同轴的，但也被用到射频领域而同轴连接器也可用在低频，例如，非常常见的音频耳机插头,频率不超过3MHz. 从传统的角度来讲, 射频指MHz范畴, 现在的同轴连接器往往被用在微波领域，GHz范畴，射频一词一直沿用, 重叠于微波一词之上)，是连接器的一个分支，有连接器的共性也有它的特殊性。

 同轴连接器有内导体和外导体, 内导体用于连接信号线而外导体不仅是信号线的地线(体现在外导体内表面)，也起到屏蔽电磁场的作用(屏蔽内部电磁波对外部的干扰通过外导体内表面起作用，屏蔽外部电磁场对内部的干扰通过外导体外表面起作用),这种特点赋予同轴连接器很大的空间和结构优势.同轴连接器的内导体外表面和外导体内表面基本上是圆柱面-特殊情况往往是机械固定所需,而且有共同的轴线,故被称为同轴连接器。

 在传输线(Transmission lines)的几种形式中，同轴线缆由于它突出的优点(结构简单，空间利用率高, **较容易，传输性能优越)被普遍采用而产生连接同轴线缆的需求,同轴连接器便应用而生。

关于射频连接器，你想知道的都在这儿！（附命名方法）射频连接器又称为RF连接器，通常被认为是装接在电缆上或安装在仪器上的一种元件，作为传输线电气连接或分离的元件，主要起桥梁作用。

同其它电子元件相比，RF连接器的发展史较短。

1930年，最早的RF连接器——UHF连接器诞生。

到了二次世界大战期间，由于战争急需，随着雷达、电台和微波通信的发展，便产生了N、C、BNC、TNC、等中型系列。

1958年后，又出现了SMA、SMB、SMC等小型化产品。

1964年，美国军用标准MIL-C-39012《射频同轴连接器总规范》落地。

从此，RF连接器开始向标准化、系列化、通用化方向发展。

——关于射频连接器的命名方法一般来说，通用射频连接器的主称代号采用国内、外通用的主称代号。

特殊产品的主称代号则由详细规范做出具体规定，以及如何规范的使用符号。

通用射频连接器的型号由主称代号和结构形式代号两部分组成，中间用短横线“-”隔开。

其它需说明的情况可在详细轨范中作出规定，并用短横线与结构形式代号隔开。

17种外形代号介绍N型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。

(IEC169-16)BNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。

(IEC169-8)TNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-17)SMA型：外导体内径为4.13mm(0.163器。

(IEC169-15)SMB型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。

(IEC169-10)SMC型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-9)SSMA型：外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-18)SSMB型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。

射频（RF）连接器应用指南RF Connector Interface Styles and Applications（射频连接器的界面类型及其应用）尽管多数类型的连接器可用于微波频段，但同轴连接器常常被称为是"RF" 连接器。

"RF"（Radio Frequency）通常是指频率在MHz的频段内，而微波的频率大于1GHz。

同轴连接器是根据它们的物理尺寸和电缆的兼容性进行分类。

同轴连接器的分类如下：Standard(标准型) Miniature(小型)Sub-Miniature（超小型） Micro-Miniature（微型）一般而言，这些同轴连接器都是在1930年至1980年之间开发设计的。

在早期，同轴电缆的直径比目前所使用的大多数电缆的直径大得多。

因此，STANDARD系列包含了较大的、早期的设计，而Sub-Miniature 和Micro-Miniature系列包含了较小的、近期的设计。

Johnson Components的规格是Sub-Miniature 和Micro- Miniature 的的系列，以及Cambridge Product 生产线有商业的Miniature系列的连接器。

接下来的几页，将会介绍每个系列的常用的同轴连接器及它们的典型应用。

Standard(标准型) :UHFUHF 连接器是由E. Clark Quackenbush of Amphenol 在1930年发明的，它用在无线电广播工业中，此类插头版本的UHF连接器通常被称做PL-259连接器，这是它的军用元件的序号名称。

UHF 连接器是螺纹连接界面同时它的特性阻抗不确定。

由于它的特性阻抗不确定，因此UFH连接器适用的频率有限，最多至300MHz，且价格通常较低廉。

UHF 连接器常常用于低频通讯设备，例如CB无线电及公共地址系统。

NN型连接器由贝尔实验室的Paul Neill 发明及命名，这是第一个能正确的传输微波信号的连接器。
