频段划分_射频同轴连接器分类及说用
一.频段的字母表示：
自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：
二.同轴连接器发展概况及相关标准
1射频连接器的发展概况：
1.1.1939年出现的UHF连接器是最早的RF连接器；
1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;
1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；
1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；
1.5.七十年代末，毫米波连接器出现；
1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；
1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；
2我国射频同轴连连接器的发展：
2.1我国从五十年代开始由整机厂研制RF连接器；
2.2六十年代末组建专业工厂，开始了专业化生产；
2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，
产品标准水平低，且不能与国际通用产品对接互换；
2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和
GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;
2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器
的设计和生产与国外仍有较大差距；
3射频连接器的标准体系；
3.1美军标及其他它先进标准:
美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；
3.2IEC标准：
IEC是指导性标准，不是强制性标准，因此很少被直接应用；
4其它先进标准：
德国的DIN、英国BS,日本JIS；
这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。这些系列产品在通信领域应用较广泛，德国的标准和产品已得到全世界的认可，但美国尚未相应标准出现。
5我国现行标准：
我国现行的通用RF同轴连接器标准分两部分：一部分时军用标准（DJB681/GJB680/GJB976及详细规范）；另一部分是民用产品标准，按IEC169-1制定的GB11313.
不论是国军标还是国标，基本上都是按照搬国外先进到的标准制订的，因此，可以说我国现行标准与国际接轨，且指标和技术水平与国际先进水平同步。
三．射频连接器基本概念及技术特点：
1.射频连接器的定义
与同轴电缆、微带线或其它射频传输线连接，以实现传输线电气连接、分离或不同类型传输线转接的原件。属于机电一体化产品，起桥梁作用。
2.连接器的分类
1）按连接界面结构分为：
卡口式（内卡口、外卡口）：BNC
螺纹式（右旋螺纹、左螺）:L29(7/16),N,F,TNC,SMA,SMC,SSMA,SSMB
,FME,L9(1.6/5.6),7mm,3.5mm,2.4mm,K(2.92mm),1.85mm,1mm;
推入式（直插式、自锁式）：SMB,SSMB,MCX,MMCX,SMP,SMI,BMA,SAA;
法兰连接式：

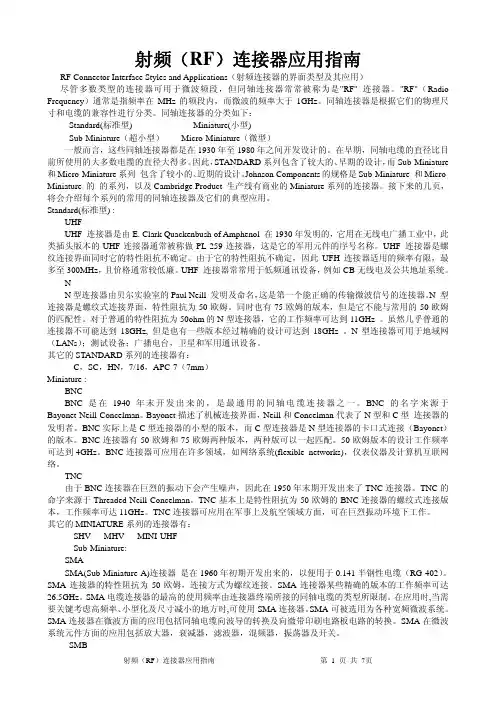

2）按尺寸大小分类：
标准型：UHF,N,7/16,7mm；
小型: BNC,TNC;
超小型：SMA,SMB,SMC,MCX,BMA,SAA,3.5mm;
微型：SSMA,SSMB,MMCX, 2.4mm,K(2.92mm),1.85mm,1mm;
典型的3.5mm射频连接器示意图
射频同轴连接器的命名常以外导体的内直径来定义,3.5mm,2.4mm,1.85mm,1mm等；或者使用内导体直径和外导体内直径来定义，如7/16,1,.6/5.6等。根据标准各射频连接器的特性要求如下表所示：
