中国电视制式标准中国电视制式标准是指在电视信号的传输、接收和处理过程中所采用的一系列规范和标准。
以下是关于中国电视制式标准的详细介绍：1. 视频信号标准：中国电视采用PAL制式，这是一种使用较广泛的一种彩色电视制式。
PAL制式的视频信号标准如下：* 图像水平清晰度：不小于300线。
* 图像垂直清晰度：不小于250线。
* 宽高比：4:3。
* 场频：50Hz或60Hz。
* 行频：15.625kHz或15.750kHz。
2. 音频信号标准：中国电视采用伴音调频（FM）或伴音调幅（AM）方式，音频信号标准如下：* 频率范围：FM方式的频率范围为87-108MHz，AM方式的频率范围为535-1605kHz。
* 调制方式：FM方式采用调频调制，AM方式采用调幅调制。
* 音频采样率：44.1kHz或48kHz。
* 比特率：16bit或24bit。
3. 彩色电视制式：中国电视采用PAL制式，其基本原理是采用彩色副载波对亮度信号和色度信号同时进行调制，以实现彩色显示。
PAL制式的彩色副载波频率为 4.43MHz，偏置为6.5MHz。
4. 图像和伴音信号调制方式：中国电视采用调幅调制方式对图像信号进行调制，同时采用调频调制方式对伴音信号进行调制。
调幅调制具有较好的抗干扰性能，但会引入一些图像失真。
调频调制具有较好的音频质量，但抗干扰性能稍差。
5. 图像分辨率和扫描行数：中国电视的图像分辨率为720×576像素，扫描行数为625行。
这些参数与PAL 制式标准一致。
6. 色彩空间：中国电视采用RGB色彩空间，这是一种常用的色彩空间之一。
RGB色彩空间通过红、绿、蓝三种基本颜色的组合来生成各种颜色，具有较高的颜色表现能力。
7. 视频压缩格式：中国电视采用MPEG-2视频压缩格式，这是一种广泛使用的视频压缩格式之一。
MPEG-2具有较好的压缩性能和图像质量，适用于各种电视节目的制作和传输。
8. 音频压缩格式：中国电视采用MPEG-1音频压缩格式，这是一种常用的音频压缩格式之一。

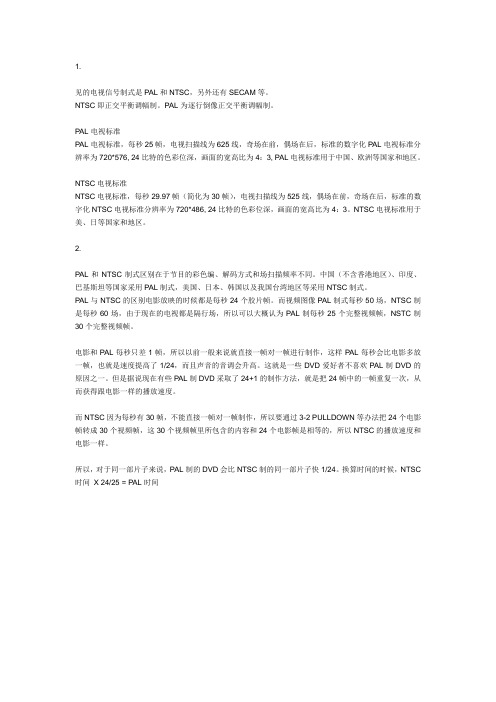

1.见的电视信号制式是PAL和NTSC，另外还有SECAM等。
NTSC即正交平衡调幅制。
PAL为逐行倒像正交平衡调幅制。
PAL电视标准PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL电视标准用于中国、欧洲等国家和地区。
NTSC电视标准NTSC电视标准，每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*486, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
2.PAL和NTSC制式区别在于节目的彩色编、解码方式和场扫描频率不同。
中国（不含香港地区）、印度、巴基斯坦等国家采用PAL制式，美国、日本、韩国以及我国台湾地区等采用NTSC制式。
PAL与NTSC的区别电影放映的时候都是每秒24个胶片帧。
而视频图像PAL制式每秒50场，NTSC制是每秒60场，由于现在的电视都是隔行场，所以可以大概认为PAL制每秒25个完整视频帧，NSTC制30个完整视频帧。
电影和PAL每秒只差1帧，所以以前一般来说就直接一帧对一帧进行制作，这样PAL每秒会比电影多放一帧，也就是速度提高了1/24，而且声音的音调会升高。
这就是一些DVD爱好者不喜欢PAL制DVD的原因之一。
但是据说现在有些PAL制DVD采取了24+1的制作方法，就是把24帧中的一帧重复一次，从而获得跟电影一样的播放速度。
而NTSC因为每秒有30帧，不能直接一帧对一帧制作，所以要通过3-2 PULLDOWN等办法把24个电影帧转成30个视频帧，这30个视频帧里所包含的内容和24个电影帧是相等的，所以NTSC的播放速度和电影一样。
所以，对于同一部片子来说，PAL制的DVD会比NTSC制的同一部片子快1/24。
换算时间的时候，NTSC 时间X 24/25 = PAL时间。
NTSC、PAL、SECAM三大制式简介NTSC、PAL和SECAM是全球三大主要的电视广播制式，这三种制式是不能互相兼容的，例如在PAL制式的电视上播放NTSC的视频，则影像画面将不能正常显示。
下面分别对这三种制式进行简要介绍。
NTSC、PAL、SECAM三大制式采用区域分布图一、NTSC（National Televison System Committee）制式NTSC制式，又简称为N制，是1952年12月由美国国家电视标准委员会（National Television System Committee，缩写为NTSC）制定的彩色电视广播标准，属于同时制，帧率为每秒29.97fps，扫描线为525，隔行扫描，画面比例为4:3，分辨率为720x480。
这种制式的色度信号调制包括了平衡调制和正交调制两种，解决了彩色黑白电视广播兼容问题，但存在相位容易失真、色彩不太稳定的问题，需要色彩控制（tint control）来手动调节颜色，这是NTSC的最大缺点之一。
美国、加拿大、墨西哥等大部分美洲国家以及日本、台湾、韩国、菲律宾等均采用这种制式，香港部份电视公司也采用NTSC制式广播，其中两大主要分支是NTSC-US（又名NTSC-U/C）与NTSC-J。
二、SECAM（Se'quential Co'uleur A Me'moire）制式SECAM制式，又称塞康制，法文全名“Séquential Couleur Avec Mémoire”，意为“按顺序传送彩色与存储”，1966年法国研制成功，它属于同时顺序制，帧率每秒25帧，扫描线625行，隔行扫描，画面比例4:3，分辨率720x576。
在信号传输过程中，亮度信号每行传送，而两个色差信号则逐行依次传送，即用行错开传输时间的办法来避免同时传输时所产生的串色以及由其造成的彩色失真。
SECAM 制式特点是不怕干扰，彩色效果好，但兼容性差。
电视制式名词解释
电视制式是指一种规定了视频信号传输方式、帧率、分辨率等参数的标准化技术，以保证不同地区的电视节目可以在全球范围内进行传输和播放。
常见的电视制式包括NTSC、PAL和SECAM。
NTSC是美国国家电视系统委员会（National Television System Committee）制定的电视制式，它采用525行/60Hz的帧率，每秒钟播放30帧图像。
NTSC制式在北美、南美和一些亚洲国家广泛使用。
PAL是欧洲广播联盟（European Broadcasting Union）制定的电视制式，采用625行/50Hz的帧率，每秒钟播放25帧图像。
PAL制式在欧洲、澳大利亚、新西兰等地区广泛使用。
SECAM是法国标准电视系统（Séquentiel couleur à mémoire）制定的电视制式，采用625行/50Hz的帧率，每秒钟播放25帧图像。
SECAM制式主要在法语国家中使用。
除了这三种主要的电视制式外，还有一些其他地区特有的电视标准，如日本采用的NTSC-J和巴西采用的PAL-M等。
不同地区之间采用不同的电视制式，在跨国传输和播放时需要进行转
换。
同时，随着高清电视和4K电视技术的发展，新的电视制式标准也在不断出现和发展。
PAL与NTSC制式常见的电视信号制式是PAL和NTSC，另外还有SECAM等。
NTSC即正交平衡调幅制。
PAL为逐行倒像正交平衡调幅制。
PAL电视标准PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL 电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL电视标准用于中国、欧洲等国家和地区。
NTSC电视标准NTSC电视标准，每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*486, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
PAL制式和NTSC制式PAL制式和NTSC制式（PAL制式和NTSC制式的区别与转等换【PAL制式】很多人都知道有NTSC和PAL两大制式，那到底什么是NTSC制式？什么是PAL制式呢？简单的说，NTSC和PAL属于全球两大主要的电视广播制式，但是由于系统投射颜色影像的频率而有所不同。
NTSC是National Television System Committee的缩写，其标准主要应用于日本、美国，加拿大、墨西哥等等，PAL是 Phase Alternating Line (逐行倒相)的缩写。
它是西德在1962年指定的彩色电视广播标准，它采用逐行倒相正交平衡调幅的技术方法，克服了NTSC制相位敏感造成色彩失真的缺点。
西德、英国等一些西欧国家，新加坡、中国大陆及香港，澳大利亚、新西兰等国家采用这种制式。
PAL由德国人Walter Bruch在1967年提出，当时他是为德律风根(Telefunken)工作。
“PAL”有时亦被用来指625 线，每秒25格，隔行扫描，PAL色彩编码的电视制式。
PAL制式中根据不同的参数细节，又可以进一步划分为G、I、D等制式，其中PAL－D制是我国大陆采用的制式。
这两种制式是不能互相兼容的，如果在PAL制式的电视上播放NTSC的影响，画面将变成黑白，NTSC制式的也是一样。
NTSC & PAL电视信号的标准也称为电视的制式。
电视制式就是用来实现电视图像信号和伴音信号，或其它信号传输的方法，和电视图像的显示格式，以及这种方法和电视图像显示格式所采用的技术标准。
制式的区分主要在于其帧频（场频）的不同、分解率的不同、信号带宽以及载频的不同、色彩空间的转换关系不同等等。
世界上有13种电视体制，三大彩电制式，兼容后组合成30多个不同的电视制式。
但根据对世界200多个国家和地区的调查，仅使用其中的17种：8种PAL，2种NTSC，7种SECAM。
使用最多的是PAL/B、G，有60个国家和地区使用；NTSC/M，有54个国家和地区使用；SECAM/K1，有23个国家和地区使用。
所以多制式电视机都不是全制式，但只要能接收PAL/D、K、B、G、I，NTSC/M，SECAM/K、k1、B、G、制式，就能收到世界上80%以上国家和地区的电视节目。
彩色电视制式，是在满足黑白电视技术标准的前提下研制的。
为了实现黑白和彩色信号的兼容，色度编码对副载波的调制有三种不同方法，形成了三种（模拟）彩色电视制式；1. National Television Systems Committee (NTSC)正交平衡调幅制(对两个”色副载波信号”进行正交调幅)。
同时制，帧速率为29.97fps（简化为30fps）, 每帧525行262线，标准分辨率为720×480。
日本、韩国，东南亚地区, 我国台湾与美国、加拿大、墨西哥等大部分美洲国家等使用NTSC制式。
香港部份电视公司也采用NTSC制式广播。
由选用的色副载波的频率不同，还可分为NTSC 4.43和3.58两种, 后者是美国较常用的制式。
2. Phase-Alternative Line (PAL)正交平衡调幅逐行倒相制 (对两个色副载波信号轮流倒相，但调制方式仍是正交调幅)。
同时制, 帧速率为25fps，每帧625行312线，标准分辨率为720×576。
NTSC与PAL电视制式的介绍首先介绍NTSC电视制式。
NTSC是一种彩色电视广播制式，于1953年在美国开始使用。
它采用480i的帧分辨率，每秒钟传输30帧。
NTSC采用了525行的垂直分辨率，其中487行用于显示图像，而剩余的38行用于传输垂直同步信号和其他辅助信息。
NTSC制式中的图像编码使用了YUV模型，其中Y表示亮度（即黑白图像），U和V表示色度（即颜色信息）。
这种编码方案在图像质量和传输效率方面做出了权衡，使得图像在传输过程中能够保持较高的质量。
NTSC的带宽为4.2MHz，音频采样率为44.1kHz。
NTSC制式的主要特点是色彩鲜艳，但在使用过程中也存在一些问题。
由于NTSC的帧率是30帧/秒，相对于人眼的视觉暂留效应（Persistence of Vision）来说有些低，因此在快速的移动场景下，画面会出现模糊。
另外，由于NTSC使用的色度信号调制方案较为复杂，存在相位误差和色度串扰等问题，导致画面的颜色不够准确。
接下来介绍PAL电视制式。
PAL是一种彩色电视广播制式，于1967年在欧洲开始使用。
PAL制式采用576i的帧分辨率，每秒钟传输25帧。
与NTSC不同的是，PAL制式采用了625行的垂直分辨率，其中576行用于显示图像，其他49行用于传输垂直同步信号和其他辅助信息。
PAL制式使用RGB色彩空间，并利用色度调制进行图像编码。
采用锁相环技术可以消除颜色误差，使得图像的色彩更加准确。
PAL的带宽为6MHz，音频采样率为44.1kHz。
PAL制式相对于NTSC制式具有更好的图像质量和颜色准确性。
由于PAL的帧率为25帧/秒，与人眼的视觉暂留效应较为接近，因此移动场景下的图像表现更加清晰。
此外，PAL制式的色度编码方案更加简单，减少了相位误差和色度串扰的问题，进一步提高了图像的色彩准确性。
总的来说，NTSC和PAL电视制式在图像编码和传输方面都有所区别。
NTSC制式在色彩鲜艳和移动场景下的表现较好，而PAL制式在图像质量和色彩准确性上更为出色。
电影和PAL每秒只差1帧，所以以前一般来说就直接一帧对一帧进行制作，这样PAL每秒会比电影多放一帧，也就是速度提高了1/24，而且声音的音调会升高。
这就是一些DVD爱好者不喜欢PAL制DVD的原因之一。
但是据说现在有些PAL制DVD采取了24+1的制作方法，就是把24帧中的一帧重复一次，从而获得跟电影一样的播放速度。
而NTSC因为每秒有30帧，不能直接一帧对一帧制作，所以要通过3-2 PULLDOWN等办法把24个电影帧转成30个视频帧，这30个视频帧里所包含的内容和24个电影帧是相等的，所以NTSC的播放速度和电影一样。
所以，对于同一部片子来说，PAL制的DVD会比NTSC制的同一部片子快1/24。
换算时间的时候，NTSC时间 X 24/25 = PAL时间。
【不同的PAL】PAL本身是指色彩系统，经常被配以 625线，每秒25格画面，隔行扫瞄的电视广播格式：如 B，G，H， I ，N。
亦有PAL是配以其他解像度的格式：例如巴西使用的 M广播格式为 525 线，29.97格 (与NTSC 格式一样)，用NTSC 彩色副载波，但巴西是使用 PAL彩色编码的。
现在大部分的PAL 电视机都能收看以上所有不同系统格式的PAL。
很多 PAL 电视机更能同时收看基频的 NTSC-M ，例如电视游戏机、录影机等等的 NTSC 讯号。
但是它们却不一定可以接收NTSC 广播。
当影像讯号是以基频传送时（例如电视游戏机、录影机等等），便再没有以上所说，各种以“字母”区分广播格式的分别了。
这程况下，PAL 的意思是指：625 条扫瞄线，每秒25格画面，隔行扫瞄，PAL 色彩编码。
对数码影像如 DVD 或数码广播，色彩编码亦没有分别，这情况下 PAL 是指：625 条扫瞄线，每秒25格画面，隔行扫瞄；即是跟 SECAM 一模一样。
英国、香港、澳门使用的是 PAL-I。
中国大陆使用的是 PAL-D、新加坡使用的是 PAL B/G 或 D/K。
NTSC制式，又简称为N制，是1952年12月由美国国家电视标准委员会（National Television System Committee，缩写为NTSC）制定的彩色电视广播标准，属于同时制，帧率为每秒29.97fps，扫描线为525，隔行扫描，画面比例为4:3，分辨率为720x480。
需要特别说明的是：PAL电视信号一幅图分奇偶两场来传送，也就是说需要接收两个vsync信号，再合拼成一幅图像。
且奇场传送的是1，3，5...行数据，偶场传送的是2，4，6...行数据。
数据怎么凑成一幅图，你懂的啦。
一. PAL技术指标：PAL电视标准PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, PAL电视标准用于中国、欧洲等国家和地区。
普通PAL制式的电视，隔行扫描625次就完成一幅画面。
此时行频约15.625KHz（625条垂直扫描线，576条可见垂直扫描线）场频：50hz帧频：25hz行频：15625 hz = 625行/帧ⅹ25帧/秒总行数：625场回扫行数：25ⅹ2图像行数：575数字场：场1消隐24行，场2消隐25行，有效行576三. ITU-R BT.601数字化1. 每行采样样本N（每行采样频率13.5 MHZ）PAL：13.5MHZ/（625*25）=864（每行采样像素数）2. 每一扫描行的有效样本数- 720（每行有效采样像素数）- ITU-R BT.601规定采样时间是53.3333us53.3333*13.5 = 719.99955=720- 720*576*50=720*480*60=20736000=16*16*90*90*10- 16*16是压缩算法的主要子块单位3. 4：2：2格式- CCIR建议两种制式有效行的取样点亮度信号取720个，两个色差信号各取360个即每个有效行包括720个亮度数据和720个色度数据（两个色度各360个）- 所以有效行亮度信号与两个色差信号的取样点之比为4：2：2（720：360：360）4. 分辨率- 分辨率即是每帧图像有效行内的有效样本数，CCIR601规定对所有的制式，其每一行的有效样本点数为720个。
