1苏—________________________________________________________________________ 1 2整体设计方案 (2)3各单元的介绍 (3)3.1最小应用系统 (3)3.1.1 AT89C51 的介绍 (3)3.1.2时钟电路的介绍 (5)3.1.3复位电路 (7)3.2锁存器74LS273的介绍 (8)3.3数码管显示介绍 (9)4 99倒计时主电路图 (10)5程序流程图 (12)6 99倒计时软件程序设计 (13)7总拮 (15)8说辞 (16)9参考文献 (17)1引言目前单片机的应用越来越广泛，实际上，单片机得几乎在人类生活的各个领域都表现出强大的什么生命力，使计算机的应用范围达到了前所未有的广度和深度。
单片机的出现尤其对电路工作者产生了观念上的冲击。
在过去经常采用模拟电路、数字电路诗实现的电路系统，现在相当大一部分可以用单片机予以实现，传统的电路设计方法已演变成软件和硬件相结合的设计方，而且许多电路设计问题将转化为纯粹的程序设计问题。
INTEL公司从其生产单片机开始发展到现在，大体上可分为3大系列：MCST8 系列、M C S~51系列和M C S_96系列。
M C S~51系列是8为高档单片机系列，也是我国目前应用最为广泛的一种单片机系列。
单片机是把CPU、内存储器和某些W接口电路集成在一块大规模芯片上的微型计算机。
单片机的优点很多，具有体积小，成本低，抗干扰能力强，面向控制，可以实现分机各分布控制等。
在进行99倒计时的课程设计中就是利用单片机的上述优点，采用的是AT89C51型号的单片机。
99秒倒计时器主要是用在精确时间上。
它是通过一个按键来控制它的开和停，在控制过程中有一个暂停开关和一个复位按钮，它能及时有效的记录瞬间时间，它在我们的生活中的应用很广泛。
2整体设计方案根据课程设计内容，基于MCS 咗1单片机，设计两位八段LED 做99秒钟的倒计 时。
秒表倒计时能够上电复位，复位后系统初始化，八段 LED 显示为00。
因此，硕 件连接设计主要包括时钟电路，复位电路，89C51基本工作电路，接口电路，八段 LED 共阴极电路等等。
选择符合要求的电气元件，确定其参数值。
通过硬件连接编写相应的汇编语言源程序，主要包含初始化程序，减一循环程 序，中断程序等。
上机调试，修改，观察运行结果，直到软硬件配合没有问题。
该方案采用单片机程序设计制作，它是利用芯片AT89C51的特殊功能，P3 口控 制按键开关，当按下开始按钮，两个数码管将显示 99,然后通过P2.0和P2.1对控 制数码管的两个三极管进行位选，P1 口输出段码经74LS273锁存器来驱动数码管进 行倒计时，同时能实现复位、暂停的功能。

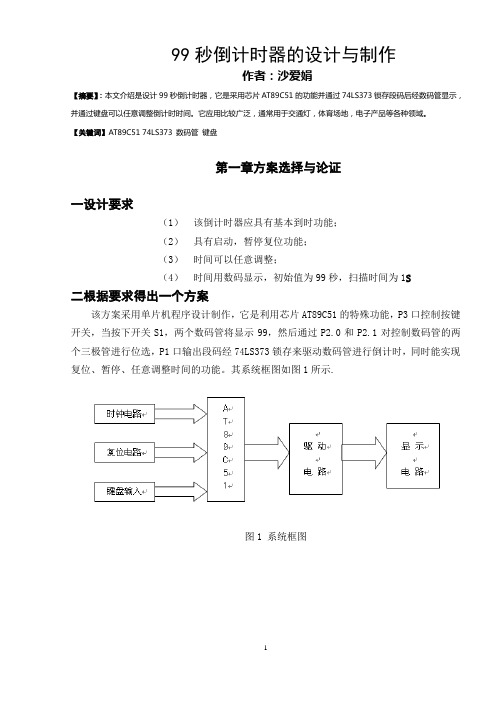

其系统框图如图 1所示图1系统框图驱动电路 显示电路复位电路时钟电P8A T 8 9 C 5 13.1最小应用系统3.1.1 AT89C51 的介绍Program m able and Erasable R ead 0 M em oiy ）的低电压，高性能 CM0S8 位微处 AT89C2051是一种带2K 字节闪烁可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除 100次。
该器件采用ATMEL 高密度 非易失存储器制造技术制造，与工业标准的 MCS 咗1指令集和输出管脚相兼容。
由 于将多功能8位CPU 和闪烁存储器组合在单个芯片中，ATMEL 的AT89C51是一种高 效微控制器，AT89C2051是它的一种精简版本。
AT89C 单片机为很多嵌入式控制系 统提供了一种灵活性高且价廉的方案。
AT89C51具有如下特点：40个引脚，4k Bytes Fbsh 片内程序存储器，128 bytes 的随机存取数据存储器（RAM ） , 32个外部双向输入/输出（U ）） 口，5个 中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口， 片内时钟振荡器。
此外，AT89C51设计和配置了振荡频率可为0Hz 并可通过软件设置省电模式。
空闲模式下，CPU 暂停工作，而RAM 定时计数器，串行口，外中断系统可继续工 作，掉电模式冻结振荡器而保存RAM 的数据，停止芯片其它功能直至外中断激活或 硬件复位。
同时该芯片还具有PD1P 、TQFP 和PLCC 等三种封装形式，以适应不同产 品的需求。
（1）主要特性:全静态工作：0Hz-24KHz 三级程序存储器保密锁定128将位内部RAM32条可编程W 线两个16位定时器/计数器6个中断源可编程串行通道3各单元的介绍AT89C51是一种带 4K 字节闪烁可编程可擦除只读存储器（FPEROM —Falsh 理器，俗称单片机。
4K 字节可编程FLASH 存储器（寿命: 1000写/擦循环）•低功耗的闲置和掉电模式•片内振荡器和时钟电路（2）管脚说明:VCC：供电电压GND :接地。
P0 口：P0 口为一个8位漏级开路双向W 口，每脚可吸收8TTL H电流。
当P1 口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在F1ASH编程时，P0 口作为原码输入口，当F1ASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1 口：P1 口是一个内部提供上拉电阻的8位双向］X）口，P1 口缓冲器能接收输出4TTL门电流。
P1 口管脚写入1后，被内部上拉为高，可用作输入，P1 口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
验时，P1 口作为第八位地址接收。
P0.0P0.1P0.2P0.3P0.4P0.5工0.6P0.7EA-Z^pALE/PR0GPSENP2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0 在FLASH编程和校V cc图2 AT89C51引脚图P2 口：P2 口为一个内部上拉电阻的8位双向IX）口，P2 口缓冲器可接收，输出4个TTL门电流，当P2 口被写“ 1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2 口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2 口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2 口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2 口输出其特殊功能寄存器的内容。
P2 口在FLASH 编程和校验时接收高八位地址信号和控制信号。
P3 口：P3 口管脚是8个带内部上拉电阻的双向IX）口，可接收输出4个TTL门电流。
当P3 口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3 口将输出电流（LL ）这是由于上拉的缘故。
P3 口也可作为AT89C51的一些特殊功能口，如下表1所示：表1P3 口功能说明P3 口引脚特殊功能P3.0RXD （串行输入口）P3.1TXD （串行输出口）P3.2—-（外部中断）INTO °P3.3而1（外部中断1）P3.4TO （定时器0外部输入）P3.5T1 （定时器1外部输入）P3.6W R伤卜部数据存储器写选通）P3.7RD （外部数据存储器读先通）P3 口同时为闪烁编程和编程校验接收一些控制信号。
3.1.2时钟电路的介绍MCS句单片机的时钟信号通常由两种方式产生：一种是内部方式，一种是外部方式。
（1）内部时钟方式。
内部时钟方式即是由单片机内部的高增益反相放大器和外部跨接的晶振、微调电容构成时钟电路产生时钟的方法。
外接晶振（陶瓷振荡器）时，Cl、C2的值通常选择为30pF （40pF）左右；Cl、C 2对频率有微调作用，晶振或陶瓷谐振器的频率范围可在l・2MHz〜12MHz之间选择。
为了减小寄生电容，更好地保证振荡器稳定、可靠地工作，振荡器和电容应尽叮能安装得与单片机引脚XTAL1 和XTAL2靠近。
由于内部时钟方式外部电路接线简单，单片机应用系统中大多采用这种方式。
时钟电路如图3所示，内部时钟方式产生的时钟信号的频率就是6 晶振的固有频率，常用feoc来表示。
如选择12MHz晶振，则feoc=12 Xio HzoXTALl33讦o x133pfXTAL2GND图3内部方式时钟电路(2)外部时钟方式。
外部时钟方式即完全用单片机外部电路产生时钟的方法，外部电路产生的时钟信号由XTAL2输入，直接送入内部时钟电路，XTAL1接地。
在介绍完了MCS怖1单片机的时钟电路后，因为CPU的工作周期是基于时钟信号的，是与时钟信号密不可分的。
CPU 在执行指令时，都是按照一定顺序进行的，由于指令的字节数不同，取指所需时间也就不同，即使是字节数相同的指令，执行操作也会有很大差别，不同的指令的执行时间当然也不相同，即CPU在执行各个指令时，所需要的节拍数是不同的。
为了便于对CPU时序的理解，人们按指令的执行过程定义了几个名词，即时钟周期、机器周期和指令周期。
时钟周期：时钟周期也称为振荡周期，定义为时钟脉冲频率(rose)的倒数，是单片机中最基本的、最小的时间单位。
由于时钟脉冲控制着计算机的工作节奏，对同一型号的单片机，时钟频率越高，计算机的工作速度显然就会越快。
然而，受硬件电路的限制，时钟频率也不能无限提高，对某一种型号的单片机，时钟频率都有一个范围，如对M CS怖1单片机，其时钟频率范围是0〜33MHz。
为方便描述，振荡周期一般用P ( pause)表示。
外部时钟多用于多个单片机同时工作，以便多个单片机的同步。
设计中采用内部方式时钟电路。
3.1.3复位电路大规模集成电路在上电时一般都需要进行一次复位操作，以便使芯片内的一些部件处于一个确定的初始状态，复位是一种很重要的操作。
器件本身一般不具有自动上电复位能力，需要借助外部复位电路提供的复位信号才能进行复位操作。
MCS怖1单片机的第9脚(RST)为复位引脚，系统上电后，时钟电路开始工作，只要RST 引脚上出现大于两个机器周期时间的高电平即可引起单片机执行复位操作。
有两种方法可以使MCS巧1单片机复位，即在RST引脚加上大于两个机器周期时间的高电平或W DT计数溢出。
单片机复位后，PC二OOOOH, CPU从程序存储器的0000H开始取指执行。
复位后，单片机内部各SFR的值也复位。
单片机的外部复位电路有上电自动复位和按键手动复位两种。
(1)上电复位电路。
最简单的上电复位电路由电容和电阻串联构成。
上电瞬间，由于电容两端电压不能突变，RST引脚电压端为VR为V CC,随着对电容的充电，RST引脚的电压呈指数规律下降。
经过时间tl后，VR降为高电平所需电压的下限3.6V,随着对电容充电的进行，VR最后将接近0V。
