第七章 量值传递

  • 格式：ppt
  • 大小：293.50 KB
  • 文档页数：40

下载文档原格式

  / 40

合集下载

量值传递与溯源

量值传递与溯源

第三环节：一级CRM，用来研究和评价标准方法， 控制二级CRM的研制和生产，用于高精度计量器具 的校准。
第四环节：标准方法，指具有良好的测量重复性和 再现性的方法。
第五环节：二级CRM，用来研究和评定现场方法及 用于一般计量期间的校准
第六环节：现场方法，即大量用于现场的各种测量 方法。
用户可根据需要购买CRM，自己校准就垃圾及评价 测量方法。
用CRM 进行量 值传递
第一环节：基本单位，说明CRM均可追溯到国家 计量基准；
第二环节：公认的定义测量法，也称为权威性方 法，指有正确的理论基础，量值可以用于基本单 位有关的方程计算，方法的系统误差可以基本上 消除，因而可以得到约定真值的测量结果。化学 分析方面经典的重量分析法、库伦分析法、电能 当量测定法等等。实现这些方法需要高精度设备 、技术熟练的科技人员、耗费较多资金和时间， 只用于测定一级CRM的特性值。
检定具有法制性，其对象是《中华人民共和国依法 管理的计量器具目录》中的计量器具，包括计量标准 器具、工作计量器具，可以是实物量具、测量仪器和 测量系统。
法定要求：按照《计量法》对依法管理的计量器具 的技术和管理要求，这些要求反映在国家计量检定规 程内。
校准
定义：在规定的条件下，为确定测量仪器或测量系 统的量值，或实物量具或参考物质所代表的量值， 与对应的由测量标准所复现的量值之间关系的一组 操作。
由被核查的对象适时地测量一个核查标准记录核查数据必要时画出核查曲线图以便及时检查测量数据的变化情况以证明其所处的状态满足规定的要求或与期望的状态有所偏离而需要采取纠正措施或预防措施
5.1 概述
一、量值传递与溯源的概念
量值传递：将国家计量基准所复现的量值， 通过检定（或其他传递）方式传递给下一 级计量标准，并依次传递到工作计量器具， 以保证量值准确一致。量值准确一致的前 提是测量结果必须具有溯源性。

第七章 量值传递

第七章 量值传递

第二节 计量检定
一、计量检定概述
计量检定是指查明和确认计量器具是否 符合法定要求的程序，它包括检查、 加标记和出具检定证书。
计量检定具有法制性，其对象是法制管 理范围内的计量器具。计量检定的依 据是按法定程序公布的计量检定规程 执行检定。我国《计量法》规定“计 量检定必须按照计量检定系统表进行， 计量检定必须执行计量检定规程”。
二、计量检定系统的内容
国家计量检定系统，一般是用图表结合文字说 明的形式来表达。其主要内容包括：
（1）引言。引言主要说明该检定系统表的适 用范围。
（2）计量基准。说明国家量值传递体系顶端 的构成和计量基准的能力。
（3）计量标准器具。说明国家量值传递体系 中部的构成，按等／级划分（必要时）及各 种或各等／级计量标准的能力。
单元检定法的步骤如下： （1）分析影响被检计量器具准确度的
各项因素，并列出函数关系式。 （2）分别计量各项因素造成的误差，
对其中能列出函数式的通过计算求出 该分项的最大误差，对其中难以列出 函数式的影响因素，可通过分项实验 的办法求出它们对受检计量器具准确 度实际产生的误差值。 （3）列出各分项误差对总误差的关系 式。 （4）综合各项因素造成的总误差，以 判断是否合格，也有误差来源比较少 的计量器具，只要各单元误差在各自 的允许范围内，即可认为合格，而不 必求出总误差。
检定印、证的种类有： 1．检定证书； 2．检定合格证； 3．检定合格印：鉴印、喷印、钳印、
漆封印； 4．检定结果通知书； 5．注销印。 96年7月1日正式推出使用同国际惯例接
轨的《检定/校准证书》。
第三节 计量检定系统
一、检定系统表的作用 计量检定系统又称为计量检定系统表，是为规定量值传递
程序而编制的一种法定性的技术文件，其目的是保证单 位量值由计量基准经过计量标准，准确可靠地传递到工 作计量器具。 计量检定系统表的组成包括： ——从计量基准到工作计量器具的各种计量器具和量值传 递关系； ——允许（或推荐）使用的方法和测量仪器； ——标准器复现或保存量值的不确定度要求； ——计量基准和计量标准进行量值传递时应达到的最佳测 量能力要求。 一个计量检定系统表就决定一个物理量的量值传递或溯源 体系。只有按照计量检定系统表的规定程序进行检定， 才能够保证表中所列各等级计量标准和工作计量器具的 测量结果在允许误差范围内并最终溯源到计量基准的量 值。

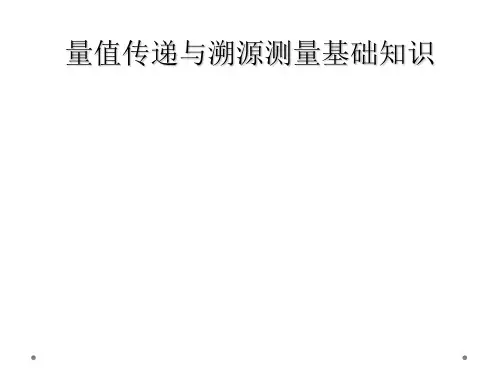

量值传递与溯源测量基础知识

量值传递与溯源测量基础知识
有证标准物质和有证标准样品。 当溯源至国家计量基(标)准不可能或不适用时，可通过实验室间比对、参加能力 验证等途径提供证据
12
注：量值溯源图
上级 标准
本级 计量 器具
被测 参数
2021/4/13
XX实验室 计量标准名称
测量范围 不确定度
测量方法
计量器具名称 测量范围 不确定度
测量方法
被测参数名称 测量范围 不确定度
校准的对象是通常的检测设备、测量仪器、标准物质，无须遵循计量检定规程所列明的全部项目和 内容，而是根据客户要求选择有效方法，只要保证校准量值能够不间断地溯源到国家计量基（标） 准，并合理地评定其测量不确定度是否满足客户的使用要求即可
校准应出具带有测量不确定度结果的校准证书，以便客户有效地向被测件传递量值和控制使用风险。
XX 参 数 量 值 溯 源 图
13
四、量值溯源结果的确认及应用
对溯源结果进行确认 需进行数据修正时应将所有的备份全部更新
2021/4/13
14
合格判断依据
1）检定合格，检定证书上检定结论合格是指被检仪器经检定有关技术特性符合检定规程规定的法定 要求。（法制性要求）
2） 产品（仪器）合格，出厂检验合格是指被检仪器经出厂检验有关技术特性符合产品标准规定的 技术要求。非强检使用中仪器合格是指被检仪器经校准或检定后，有关技术特性符合产品说明书规 定的技术要求（仪器本身合格）。
溯源至SI的国家或经济体的最高计量基(标)准；有证标准物质(CRM) 。
2021/4/13
11
三、量值溯源的要 2、测量仪器（通常是工作计量器具或标准计量器具） 3、参考物质（标准物质） 4、特殊情况
2021/4/13
应送至法定计量检定机构或已认可的校准 实验室，通过使用适当等级的社会公用计 量标准进行定期检定或校准，向上溯源至 国家计量基（标）准

量值传递和量值溯源

量值传递和量值溯源
量值传递和量值溯源
一、量值溯源的概念和要求
1.量值传递和量值溯源的概念 2.量值溯源的要求 3.量值溯源的途径和手段
二、量值溯源的实施
1．量值传递方式 2. 量值溯源的实施
三、量值溯源的中值得关注的几个问题
1.量值溯源的目的 2.检定和校准的差异 3.关于对功能设备的校准／校验 4.关于修正值和修正因子的运用
1.量值溯源的目的 检定／校准是量值溯源的主要途径和重要手段， 众所周知，检/校的目的是： 〔1)确定示值误差，并确定是否在预期的或要求 的范围内。
(2)得出标称值偏差的报告值，可调整测量器具 或对示值加以修正。
〔3〕给任何标尺标记赋值，或确定其他特征值， 或给参考物质特征赋值。
(4)实现量值溯源。 (5)提高用户对测量结果的信任度和实验室的自信 心。
2. 量值溯源的实施
〔1〕确认量值溯源的仪器设备， 但凡对于检测／校准结果的准确性和有效 性有影响的设备都应纳入需要量值溯源的 范围内, 不管用于测量过程的哪一环节，如 抽〔采〕样、制样、分样、测量等，也不 管是主要设备还是辅助设备〔如各类箱、 锅、槽、室及其监控设备〕。
2. 量值溯源的实施
(2〕制定检定/校准方案和程序 根据需要和可能为到达量值溯源的目的，制定 实验室仪器设备的检定/校准方案，这一方案不仅 仅是一个送检、校方案，还要求根据对所测量结 果的不确定度要求和其它特定要求〔设备特性、 检测特征等〕，制定出到哪里去溯源，确认校准 间隔，是否需要期间核查；授权使用范围和操作 人员，正常维护保养等一整套控制措施。
量值传递与量值溯源的区别
〔1〕量值传递(dissemination of the value of a quantity) 就是通过检定或校准，将国家基准所复 现的计量单位量值通过各类标准逐级传递到工作 用的计量器具，以保证被测对象所测得的量值的 准确性和一致性。

第7章-量值传递

第7章-量值传递
n
n

j1
q j q 2
n
n
1
[例5.5-1] 最佳估计值：L
i / 10 0 . 250672
i1
10 6
10
实验标准差： ( i S
)
i1
( i ) /( 10 1 ) 2 . 05 10
2
L的标准不确定度：U ( L ) [例5.5-2]
相对不确定度
u rel ( m ) u ( m ) / m 80 10
9
② 已知扩展不确定度和置信水平的正态分布
uxi U
p
k
p
（5.5-11）
置信水平p与包含因子的关系
p（%） k
p
50 0 .6 7
6 8 .2 7 1
90 1 .6 4 5
95 1 .9 6 0
9 5 .4 5 2
不确定度的A类评定—— 用对观测列进行统 计分析的方法来评定标准不确定度。 符号：u A
不确定度的B类评定—— 用不同于对观测列 进行统计分析的方法评定标准不确定度。
u 符号： B
合成标准不确定度—— 当测量结果是由若干 个其他量的值求得时，测量结果的标准不确 定度，等于这些其他量的方差与协方差适当 和的正平方根
Y f X1 ,X
2
, X
N

Y的估计值y由 X i i 1 ,2 , , N 的估计值确定
y f x 1 , x 2 , x N

2．输入估计值测量不确定度的评定 （1）采用A类或B类评定 （2）A类评定
u A u q S q S q
具有规定不确定度的不间断的比较链，与测量基准联系起来的特性。

论述量值传递和量值溯源的联系和区别。

论述量值传递和量值溯源的联系和区别。

量值传递（Metrological Traceability）和量值溯源（Metrological Traceback）是度量衡领域中重要的概念，它们涉及确保测量结果的准确性、可靠性和可比性。

尽管它们有相似之处，但在概念和应用上存在一些区别。

量值传递：
量值传递是指确保测量结果的准确性和可比性的过程，通过建立一系列的测量关系将测量结果与国际单位制（SI单位制）联系起来。

量值传递通常从国际标准单位开始，通过一系列的标准、参考材料和测量设备，将标准的测量结果传递到实际应用中的测量系统。

这样，测量结果可以在全球范围内进行比较和验证。

量值溯源：
量值溯源是指追溯测量结果的来源和历史，以验证其准确性和可靠性。

量值溯源包括了追溯测量结果到其源头，即追溯到标准单位，以及通过检验、校准和证书等手段确保测量结果在整个过程中保持准确和可信。

联系和区别：
联系：量值传递和量值溯源都涉及确保测量结果的准确性和可靠性。

量值传递是实现量值溯源的一种方式，通过建立一系列测量关系，将测量结果与国际标准单位联系起来，从而实现测量结果的追溯和溯源。

区别：区别在于焦点和应用。

量值传递更关注建立测量链，确保测量结果在不同环境中的一致性，以及与国际标准单位的连接。

而量值溯源更关注追溯测量结果的来源和历史，验证测量过程的可信性，以及为测量结果提供可靠的溯源证明。

综上所述，量值传递和量值溯源是度量衡领域中确保测量结果准确性和可靠性的重要概念。

量值传递是一种方法，通过建立测量链来实现量值溯源，从而保证测量结果在国际范围内的可比性和可信性。

论述量值传递和量值溯源的联系和区别

论述量值传递和量值溯源的联系和区别

论述量值传递和量值溯源的联系和区别
量值传递和量值溯源是两个概念在信息传递中所涉及的不同方面。

量值传递指的是信息或数据在不同系统或环境之间的传递过程，而量值溯源则是指对某个特定的信息或数据追溯其来源、获取其历史及相关信息的过程。

联系：
1. 量值传递和量值溯源都与信息或数据的传递和追溯有关。

无论是在量值传递还是量值溯源过程中，都需要通过特定的方法和技术来处理和传递信息或数据。

2. 在量值传递和量值溯源过程中，都需要对信息或数据进行准确的记录和标识，以确保信息或数据的准确性和可追溯性。

3. 量值传递和量值溯源都涉及到多个环节或系统之间的交互和协作。

区别：
1. 量值传递更注重信息或数据在不同系统或环境之间的流动和传递，强调信息或数据的传递效率和准确性；而量值溯源更注重对某个特定的信息或数据的历史、来源和相关信息的获取，强调信息或数据的可追溯性和可信性。

2. 量值传递更注重整体的数据流动和传递过程，而量值溯源更注重具体的数据源和数据历史的记录和追溯。

3. 量值传递侧重于信息或数据的快速传递和处理，而量值溯源
侧重于对信息或数据的追溯和分析。

综上所述，量值传递和量值溯源在信息传递中有一定联系，但在概念和侧重点上也存在一定的区别。

化工原理1第七章质量传递基础 ppt课件

化工原理1第七章质量传递基础 ppt课件

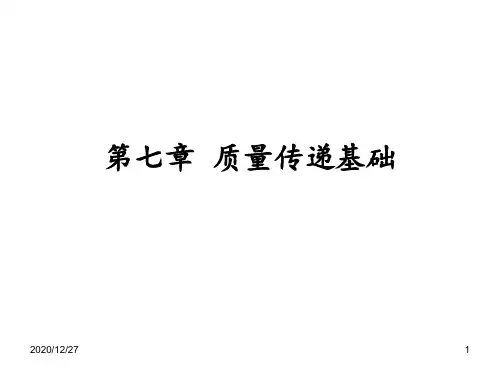

第七章 质量传递基础
2020/12/27
1
7.1 概 述
7.1.1化工生产中的传质过程
概念：质量传递（传质）：指物质从一处向另一处转移，包括相内传 质和相际传质两类。相内传质发生在同一个相内，相际传质则涉及不
同的两相。
传质是一个速率过程，过程的推动力是化学位差，包括浓度差、温 度差、压力差等，但通常指的是浓度差。
目前已有较多的经验公式来估算液体的扩散系数，但估算的 结果不如气体可靠。
2020/12/27
26
对于很稀的非电解质溶液（溶质A+溶剂B），其扩散系数常用Wilke-Chang
公式估算：
DAB7.41015
MB
1
2T
VA0.6
式中：DAB为溶质A在溶剂B中的扩散系数（也称无限稀释扩散系数），m2/s； T为溶液的CB D A d dBxzxBNAN B
对气体混合物，组分的摩尔分数习惯上用y表示。
2020/12/27
20
7.2.2 扩散系数 扩散系数DAB物理含义为：表示某组分在介质中扩散的快慢。是物质的一 种传递性质，但由于它至少涉及两种物质，文献中有关扩散系数的数据
往往不全，应用时常需进行估算。
为：
A
uAuAdum
两边同时乘以CA，则：
C A uAC A uAd C A um
显然，上式第一项为A通过固定点（静止参照物或地球）的总通量，以 NA表示；第二项为A相对于运动流体的扩散通量，即为JA；第三项则是 由于主体流动所引起的相对于固定点的通量，常称为主体流动通量。则 上式可写成：
NAJACAum
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4

计量量值传递

计量量值传递

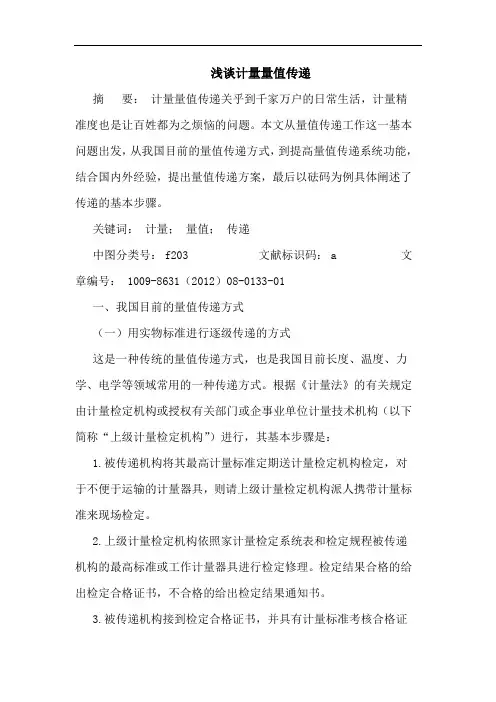

浅谈计量量值传递摘要：计量量值传递关乎到千家万户的日常生活，计量精准度也是让百姓都为之烦恼的问题。

本文从量值传递工作这一基本问题出发，从我国目前的量值传递方式，到提高量值传递系统功能，结合国内外经验，提出量值传递方案，最后以砝码为例具体阐述了传递的基本步骤。

关键词：计量；量值；传递中图分类号： f203 文献标识码： a 文章编号： 1009-8631（2012）08-0133-01一、我国目前的量值传递方式（一）用实物标准进行逐级传递的方式这是一种传统的量值传递方式，也是我国目前长度、温度、力学、电学等领域常用的一种传递方式。

根据《计量法》的有关规定由计量检定机构或授权有关部门或企事业单位计量技术机构（以下简称“上级计量检定机构”）进行，其基本步骤是：1.被传递机构将其最高计量标准定期送计量检定机构检定，对于不便于运输的计量器具，则请上级计量检定机构派人携带计量标准来现场检定。

2.上级计量检定机构依照家计量检定系统表和检定规程被传递机构的最高标准或工作计量器具进行检定修理。

检定结果合格的给出检定合格证书，不合格的给出检定结果通知书。

3.被传递机构接到检定合格证书，并具有计量标准考核合格证时才能进行进行量值传递或直接使用此计量器具进行量测，被传递机构接到检定结果通知时，可确定本计量器具使用或报废。

（二）用发放标准质（crm）进行量值传递标准物质就是在规定条件下具有稳定的物理、化学或计量学特征，并经正式批准作为标准使用的物质或材料。

它在计量领域的作用主要体现在如下几个方面：作为“控制物质”与被测试样同时进行分析质量。

作为“标准物质”对新的测量方法和仪器的准确度和可靠性进行评价。

作为“已知物质”对新的测量方法和仪器的准确度和可靠性进行评价。

标准物质一般分为一级标准物质和二级标准物质两种。

一级标准物质主要用于标定二级标准物质或检定高精度计量器具，二级标准物质主要用来检定一般计量器具。

企业或法定计量检定机构根据需要均可购买标准物质，用来检定计量器具或评价计量方法，检定合格的计量器具才能使用，这种方式主要用于理化计量领域。

量值溯源与量值传递

量值溯源与量值传递

量值溯源与量值传递计量规范：为了定义、完成、保管或复现量的单位或一个、多个量值，用作参考的实物量具、测量仪器、参考物质或测量系统。

它是按国度规则的准确度等级，作为检定依据用的计量用具或规范物质；它处于中间环节，起着承上启下的作用，行将计量基准所复现的单位量值，经过检定逐级传递就任务计量用具，从而确保任务计量用具量值的准确牢靠，确保全国测量活动到达一致。

为使各项计量规范能在正常技术形状下停止任务，保证量值的溯源性，«计量法»规则树立计量规范，并要依法考核合格，这样才有资历停止量值传递。

计量规范考核：对用于展开计量检定、停止量值传递资历的计量认证。

它包括对计量规范器及配套设备、环境条件、人员和管理等四个方面的技术形状考核。

计量规范考核是计量监视的一项基本内容，也是实施«计量法»的技术基础和依据。

计量用具：能用以直接或直接测出被测对象量值的装置、仪器仪表、量具和用于一致量值的规范物质，包括计理基准用具、计量规范用具和任务计量用具。

计量基准用具：即国度计量基准用具，简称计量基准，是指用以复现和保管计量单位量值，经国务院计理行政部门同意作为一致全国量值最高依据的计量用具。

计量规范用具：简称计量规范，是指准确度低于计量基准的，用于检定其他计量规范或任务计量用具的计量用具。

计量检定：为评定计量用具的计量功用，确定其能否合格所停止的全部任务。

经过对比可以发现，量值传递是上一级量值检定部门将自身的量值传递给低于其准确度等级的部门，主要是指国度强迫性检定的内容。

而量值溯源是经过一条具有规则不确定度的不连续的比拟链，使测量结果或测量规范的值可以与规则的参考规范联络起来的一种特性，它要务实验室针对自己检测规范的相关量值，自动地与向一级检定机构追溯高于自己准确度的量值，确定自己的准确性。

溯源和传递的主要区别在于溯源是自下而上的活动，带有自动性；量值传递是自上而下的活动，带有强迫性。

第七章质量传递基础

第七章质量传递基础
D A, B = f ( P , T , x )
D A ,B （ 气 ） ∼ 10 -5 m 2 /s D A ,B （ 液 ） ∼ 10 -9 m 2 /s D A ,B （ 固 ） ∼ <10 -1 0 m 2 /s
J A, z = −CD AB
dx A d ( p A RT ) D dp A = − D AB = − AB dz dz RT dz
意义：漂流因子反映了总体流动对传质速率的影响，其值愈大 总体流动作用越强。 如同顺水行舟，水流使船速增大。
§7.4 对流传质
p 当A很低时，
→ p Bm
c0 ，
→ c Bm
，
则漂流因子 → 1，总体流动的影响消失。
比较等摩尔相互扩散和单向扩散的区别？
课下自学：通过变截面的单向扩散 伴有化学反应的一维稳态分子
N A = J A = − D AB
dc A dz
CA1>CA2、
CB2>CB1 1 2
积分得：N A =
D AB （c A1 − c A2） Δz
dc B dz
z
同理：N B = J B = − DBA
积分得：N B =
CB1
CB2
DBA （c B1 − c B 2） Δz
则有： 对于气相：
CA =
混合物总摩尔浓度 C =
n V
混合物总质量浓度 ρ =
m V
w
的关系？
X x= 1+ X
x X= 1− x
对气体，还可以用 p A 表示浓度
w w w= w= 1+ w 1− w
4．xA 与 CA 的关系？wA 与 ρ A 的关系？
C A = x AC

浅谈计量量值传递系统

浅谈计量量值传递系统

浅谈计量量值传递系统中铁一局一公司叶莲英计量工作的目的是为了加强计量监督管理，保障国家计量单位制的统一和量值的准确可靠。

量值传递是为达到这一目的而采取的具体措施和技术保证。

所谓量值传递就是将国家计量标准所复现的计量单位量值通过检定（或其它传递方式）传递给下一等级的计量标准，并依此逐级传递到工作计量器具，以保证被测对象量值的准确一致。

可见，量值传递是统一计量器具量值，保证计量器具合格的重要手段，是保证量值准确可靠的基础。

量值准确一致还有一个前提，那就是计量结果必须具有“溯源性”。

量值溯源是量值传递的逆过程，即可求被测值必须能与国家计量基准所复现的量值相联系。

要做到这一点，就要求工作计量器具的示值及其测得量值在规定误差范围内，同时要求其量值能够自上而下追溯，直到国家计量基准。

由此可见，没有量值传递量值就无源可溯，更谈不上统一量值了。

可见，量值传递是十分重要的。

1我国目前的量值传递方式主要有下列三种1．1 用实物标准进行逐级传递的方式这是一种传统的量值传递方式，也是我国目前在长度、温度、力学、电学等领域常用的一种传递方式。

根据《计量法》的有关规定由计量检定机构或授权有关部门或企事业单位计量技术机构（以下简称“上级计量检定机构”）进行，其基本步骤是：1．被传递机构将其最高计量标准定期送计量检定机构去检定，对于不便于运输的计量器具，则请上级计量检定机构派人携带计量标准来现场检定。

2．上级计量检定机构依照国家计量检定系统表和检定规程对被传递机构的最高标准或工作计量器具进行检定及修理。

检定结果合格的给出检定合格证书，不合格的给出检定结果通知书。

3．被传递机构接到检定合格证书，并具有计量标准考核合格证时才能进行量值传递或直接使用此计量器具进行量测，被传递机构接到检定结果通知时，可确定本计量器具降级使用或报废。

1．2 用发放标准物质（CRM）进行量值传递标准物质就是在规定条件下具有高稳定的物理、化学或计量学特征，并经正式批准作为标准使用的物质或材料。

长度量值传递

长度量值传递
2021/3/11
*
根据这个道理，游标沿尺身移动，即可使尺身和游标上的某一刻线对准，从而得出被测长度尺寸的毫米整数和小数部分，其读数方法如下： 首先读出游标零刻线所指示的左边尺身上的毫米刻线整数；然后观察游标刻线与尺身刻线对准时的格数，将游标对准的格数乘以游标读数值，即为毫米小数；最后将毫米整数与毫米小数相加，即得被测工件的尺寸读数。 如图8—2所示，游标读数值为0.10mm，
2021/3/11
*
2021/3/11
*
长度测量的标准量
标准量是体现测量单位的某种物质形式，具有较高的稳定性和精确度。 光波波长：直接使用米定义咨询委员会推荐使用的五种激光和两种同位素光谱灯的任一种来复现。 量块是由两个相互平行的测量面中心之间的距离来确定其工作长度的一种高精度量具。 量块是单值量具，即一个量块只有一个尺寸，为了满足一定尺寸范围的不同尺寸要求，量块可以组合使用。 量块的公称尺寸和实测尺寸。量块的公称尺寸一般都刻印在量块上。刻在量块上的公称值与该量块的实测值之差即为量块的示值误差。
长度计量中常用的量具与量仪
2021/3/11
*
Vernier Caliper
图3－2所示为三用卡尺，其测量范围一般为0－125和0一150mm两种。
2021/3/11
*
尺身刻线间距每小格为l mm，在游标长度49mm内刻50格，即游标上的每一刻线间距为0.98mm，也就是游标与尺身的刻线间距差为0.02mm。因此当游标零位线与尺身零位线对准时，除最后一很线与尺身第49根刻线对准外，其它游标刻线都不与尺身刻线对准。当移动游标时，游标向右移动0.02mm，则尺身的第一很刻线对准游标的第一很刻线；移动0.04mm时，尺身和游尺身和游标的第二根刻线相对准。依此类推，所以游标在l mm内向右移动的距离，是由游标刻线与尺身刻线相对准时的游标刻线所决定。

量值溯源与量值传递(doc 11页)

量值溯源与量值传递(doc 11页)

量值溯源与量值传递计量标准：为了定义、实现、保存或复现量的单位或一个、多个量值，用作参考的实物量具、测量仪器、参考物质或测量系统。

它是按国家规定的准确度等级，作为检定依据用的计量器具或标准物质；它处于中间环节，起着承上启下的作用，即将计量基准所复现的单位量值，通过检定逐级传递到工作计量器具，从而确保工作计量器具量值的准确可靠，确保全国测量活动达到统一。

为使各项计量标准能在正常技术状态下进行工作，保证量值的溯源性，《计量法》规定建立计量标准，并要依法考核合格，这样才有资格进行量值传递。

计量标准考核：对用于开展计量检定、进行量值传递资格的计量认证。

它包括对计量标准器及配套设备、环境条件、人员和管理等四个方面的技术状态考核。

计量标准考核是计量监督的一项基本内容，也是实施《计量法》的技术基础和依据。

溶液混合：Fe2+ + 2ClO－+ 2H2O ＝Fe(OH)2↓ + 2HClO试卷试题下列装置或计量器具：能用以直接或间接测出被测对象量值的装置、仪器仪表、量具和用于统一量值的标准物质，包括计理基准器具、计量标准器具和工作计量器具。

B试卷试题作为陈教授的学生化学教案你却在背后说他的不是化学教案真是忝列门墙！你让大家怎么说你好呢？计量基准器具：即国家计量基准器具，简称计量基准，是指用以复现和保存计量单位量值，经国务院计理行政部门批准作为统一全国量值最高依据的计量器具。

且不亲自带兵出征试卷试题宰相远征化学教案会动摇国家基础试卷试题”只有景仁一人说：“您建立齐桓、晋文的功业化学教案计量标准器具：简称计量标准，是指准确度低于计量基准的，用于检定其他计量标准或工作计量器具的计量器具。

案你别怪我铁石心肠化学教案社会就是如此现实和残酷化学教案等你踏上社会后化学教案就会明白了试卷试题”小伙子听后计量检定：为评定计量器具的计量性能，确定其是否合格所进行的全部工作。

（3）制备苯甲酸在乙醚萃取过的水溶液中化学教案边搅拌边加入浓盐酸酸化至pH＝3.5左右二、量值传递和量值溯源国疆土化学教案屡次侵犯边陲化学教案讨伐罪人而抚慰百姓化学教案就在此一举试卷试题平定鲜卑之后化学教案G三、我国的量值传递系统化学教案肋中豁然化学教案不为外物侵乱化学教案其所成就化学教案未必遂后于古人试卷我国现行计量体系的法律依据是1986年7月1日起实施的《中华人民共和国计量法》。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

标准物质主要用于化学计量中，它有 三种用途：
（1）作为控制物质与待测物质的分 析结果同时进行分析。
（2）作为校准物质用于仪器的定度。
（3）作为已知物质，用以发展新的 测量技术和新的仪器。
发放标准物质进行量值传递的示意图中有六个 组成部分 。
第一部分时国际单位制的基本计量单位。
第二部分室绝对测量法。亦称公认的定义计量 法或权威性方法。方法的系统误差可以基本 上消除，因而可以得到约定真值的计算结果 化学分析方面经典的重要分析法、库仑分析 法、电能当量测定法、同位素稀释质谱法及 中子活化学分析法等均属于这种权威性方法。
单元检定法适用于下列几种情况：
（1）对于按定义法律建立的计量标准，当没 有高一等级的计量标准来检定它时，则必须 采用此法。
（2）只用ห้องสมุดไป่ตู้体检定法还不能完全满足要求的 计量器具，例如负荷式标准活塞压力计，除 了与比它高一等级的负荷式标准活塞压力计 的示值相比较外，还需要逐个检定压力计的 砝码的质量。
（3）一般比较仪的检定。
用这种方法进行量值传递，检定过程主 要是由被检单位完成的，即在被检单 位的实验室内，利用其计量标准和计 量检定人员对传递标准进行校验。这 样，不仅能考核其计量标准的准确度， 而且可以对检定方法、操作人员的技 术和环境条件进行全面、综合的考核， 因为测量数据是以上诸因素综合影响 的结果。
用传递标准进行全面考核的方式进行量 值传递，要有一定的条件。首先该标 准必须是可携带的；第二必须是有良 好的稳定性；第三是被检单位要具有 相应的条件。
第七章 量值传递
第一节 量值传递及方法 第二节 计量检定 第三节 计量检定系统 第四节 计量检定规程与国家技术规
范
一、量值传递的必要性
量值传递是通过对计量器具的检定 或校准，将国家基准（标准器） 所复现的计量单位量值，通过标 准逐级传递到工作用计量器具， 以保证对被测对象所得量值准确 和一致。
量值传递是统一计量器具量值的重 要手段，是保证计量结果准确可 靠的基础。
首次检定的目的是为了确定新生产 计量器具的性能，是否符合型式 批准时的规定要求。
2．后续检定：计量器具首次检定 后的任何一种检定。它包括强制 性周期检定；修理后的检定；有 效期内的检定。
周期检定：按时间间隔和规定程序， 对计量器具定期进行的一种后续 检定。
仲裁检定：以裁决为目的，解决因 计量准确度而引起的纠纷，或由 计量数据引起的争议等，用国家 计量基准，或社会公用计量标准 所进行的检定。
3.采用发放标准物质进行传递的方式
标准物质是指在规定的条件下，具有高稳 定的物理、化学或计量学特性，并经正 式批准作为计量标准使用的物质或材料。
标准物质可以分为三大类：化学成分分析 标准物质，如：金属材料、矿物岩石、 建筑材料、医药制品等；物理特性或物 理化学特性标准物质，如：标准溶液、 粘度标准等。工程技术特性标准物质， 如：纺织品色牢度、标准橡胶、粉末材 料粒度、水泥浊度等。
（4）工作计量器具。说明国家量值传递体系 低端的构成，等／级划分及各种或各等／级 工作计量器具的能力。
（5）等级间计量标准器的不确定度之比，两 个相邻等别之间的不确定度之比，建议2~10 之间。
（6）特性评定结果的不确定度与 最大允许误差的绝对值之比 。评 定示值误差的不确定度U95与被 评定测量仪器的最大允许误差的 绝对值MPEV之比应小于或等于 1﹕3。
二、计量检定系统的内容
国家计量检定系统，一般是用图表结合文字说 明的形式来表达。其主要内容包括：
（1）引言。引言主要说明该检定系统表的适 用范围。
（2）计量基准。说明国家量值传递体系顶端 的构成和计量基准的能力。
（3）计量标准器具。说明国家量值传递体系 中部的构成，按等／级划分（必要时）及各 种或各等／级计量标准的能力。
1.引言。引言用来对本规程做特殊说明。
2.范围说明检定规程的适用范围。
单元检定法的步骤如下： （1）分析影响被检计量器具准确度的
各项因素，并列出函数关系式。 （2）分别计量各项因素造成的误差，
对其中能列出函数式的通过计算求出 该分项的最大误差，对其中难以列出 函数式的影响因素，可通过分项实验 的办法求出它们对受检计量器具准确 度实际产生的误差值。 （3）列出各分项误差对总误差的关系 式。 （4）综合各项因素造成的总误差，以 判断是否合格，也有误差来源比较少 的计量器具，只要各单元误差在各自 的允许范围内，即可认为合格，而不 必求出总误差。
（3）可以快速评定并可在现场使用；
4.采用发播标准信号进行量值传递 的方式
通过发播标准信号进行量值传递是 最简便，迅速和准确的方式，但 目前仅限于时间频率计量。
中国计量科学研究院将小型铯束原 子频标放在中央电视台发播中心， 由中央电视台利用彩色电视副载 波定时发播标准频率信号，并于 1985年开始试播标准时间信号。
二、量值传递系统
对于一个国家来说，每一个量值传递系 统只允许有一个国家基准，在我国， 大部分国家计量基准保存在中国计量 科学研究院内。有些等级较高的计量 基准，大多设置在省级计量技术机构 和部门计量机构中。
国家计量基准复现的单位量值，通过各 级计量标准，逐级传递到工作计量器 具，由此形成了量值传递系统。
（一）整体检定法 整体检定法又称为综合检定法，它是主要的检
定方法。这种方法是直接用计量基准、计量 标准来检定计量器具的计量特性。 整体检定法的优点是简便、可靠，并能求得修 正值。 整体检定法的缺点是，当受检计量器具不合格 时，难以确定这是由计量器具的哪一部分或 哪几部分所引起的。
（二）单元检定法
单元检定法又称为部件检定法或分 项检定法。它分别计量影响受检 计量器具准确度的各项因素所产 生的误差，然后通过计算求出总 误差（或总不确定度），以确定 受检计量器具是否合格。
国家计量检定系统的代号为JJG 2×××—××。
第四节 计量检定规程与校准规 范
一、计量检定规程及其作用
计量检定规程是指在计量检定时对计量 器具的适用范围、计量特性、检定项 目、检定条件、检定方法、检定周期 以及检定数据处理等所作出的技术规 定。
其主要作用在于统一测量方法，确保计 量器具给出量值的准确一致，使全国 的量值能在一定的允许误差范围内溯 源到计量基准。
（4）对于误差因素比较简单的计量器具，当 按单元检定法比较经济时，也可用此方法。
（5）对于某些整体检定不合格的计量器具， 可再按单元检定法检定，目的是确定哪一个 部件（或哪几个部件）超差。
三、计量检定的特点
1．计量检定的对象是计量器具（含计 量标准、工作计量器具和标准物质）；
2．计量检定的目的是为了确保全国量 值的统一和量值的溯源；
检定印、证的种类有： 1．检定证书； 2．检定合格证； 3．检定合格印：鉴印、喷印、钳印、
漆封印； 4．检定结果通知书； 5．注销印。 96年7月1日正式推出使用同国际惯例接
轨的《检定/校准证书》。
第三节 计量检定系统
一、检定系统表的作用 计量检定系统又称为计量检定系统表，是为规定量值传递
程序而编制的一种法定性的技术文件，其目的是保证单 位量值由计量基准经过计量标准，准确可靠地传递到工 作计量器具。 计量检定系统表的组成包括： ——从计量基准到工作计量器具的各种计量器具和量值传 递关系； ——允许（或推荐）使用的方法和测量仪器； ——标准器复现或保存量值的不确定度要求； ——计量基准和计量标准进行量值传递时应达到的最佳测 量能力要求。 一个计量检定系统表就决定一个物理量的量值传递或溯源 体系。只有按照计量检定系统表的规定程序进行检定， 才能够保证表中所列各等级计量标准和工作计量器具的 测量结果在允许误差范围内并最终溯源到计量基准的量 值。
经检定合格的计量器具，由检定单 位按照计量检定规程的规定，出 具检定证书、检定合格证或在计 量器具上加盖检定合格印；不合 格的，由检定机构出具检定结果 通知书，或在原检定合格印上加 盖注销印。
未经检定或者经检定不合格的计量 器具，任何单位或者个人不得使 用。
六、计量检定印、证的性质、 作用和种类及使用
第三部分为一级标准物质。
第四部分为校准方法。
第五部分为二级标准物质。
第六部分为现场方法。
使用标准物质进行量值传递的优点是：
（1）传递环节少，一般只有一级和二 级标准物质。除国家计量研究机构生 产部分一级标准物质外，其他计量部 门一般不必生产标准物质；
（2）用户可以根据需要购买标准物质， 自己校准物质，自己校准计量器具及 评价计量方法，可免去送检仪器；
（7）检定系统表框图 。检定系统 框图分三部分：计量基准器具、 计量标准器具、工作计量器具 。
从各区域用点划线分开，表明各 等级计量器具在图框中的位置和 量值上的相互传递关系。
国家计量检定系统由国务院计量行 政部门组织制定，批准发布。
计量检定系统的起草工作，通常由 建立或保存该项计量基准的单位 负责。制定程序一般是，国务院 计量行政部门根据制定、修订计 量技术法规的规划，向起草单位 下达计划。
3．计量检定的依据是计量检定规程； 4．计量检定必须作出是否合格的结论，
出具检定证书或检定结果通知书； 5．计量检定属法制计量术语的范畴。
四、计量检定的分类
按计量器具的法制管理形式可分为 强制检定和非强制检定二类；按 检定的性质可分为首次检定和后 续检定。
1．首次检定：是指对未曾检定过 的新计量器具进行的检定。
2、采用传递标准全面考核（MAP）进行 传递的方式
上一级计量技术机构将经过长期稳定性考 核合格的可携式计量标准、计量条件和 方法寄给被传递的下一级计量技术机构， 该标准的校准结果（即实际值）则不寄 出；下一级得到传递标准后，作为“未 知标准”按计量条件和方法，在本单位 的计量标准上进行校准，得出数据，下 一级机构将传递标准和校验数据寄回上 一级机构；上一级机构收到寄回的标准 后进行复校，若该标准的稳定性符合要 求，则对数据进行分析处理，并写出试 验报告，将试验报告寄到下一级机构， 该机构根据报告决定是否需修正。
