预应力筋的理论伸长值 (mm)的计算

后张法预应力张拉伸长 量计算与测定分析一、理论伸长量计算 1、理论公式：（1）根据《公路桥涵施工技术规范》（JTJ041—2000），钢绞线理论伸长量计算公式如下：PP P E A LP L =∆ ① ()()μθμθ+-=+-kx e P P kx P 1 ②式中：P P ——预应力筋的平均张拉力（N ），直线筋取张拉端的拉力，曲线筋计算方法见②式；L ——预应力筋的长度；A P ——预应力筋的截面面积（mm 2）；E P ——预应力筋的弹性模量（N/mm 2）；P ——预应力筋张拉端的张拉力（N ）；x ——从张拉端至计算截面的孔道长度(m)；θ——从张拉端至计算截面的孔道部分切线的夹角之和(rad)；k ——孔道每米局部偏差对摩擦的影响系数；μ——预应力筋与孔道壁的摩擦系数。

（2）计算理论伸长值，要先确定预应力筋的工作长度和线型段落的划分。

后张法钢绞线型既有直线又有曲线，由于不同线型区间的平均应力会有很大差异，因此需要分段计算伸长值，然后累加。

于是上式中：i L L L L ∆+∆+∆=∆ 21 PP i p i E A L P L i =∆P p 值不是定值，而是克服了从张拉端至第i —1段的摩阻力后的剩余有效拉力值，所以表示成“Pp i ”更为合适； （3）计算时也可采取应力计算方法，各点应力公式如下：()()()()111--+--⨯=i i kx i i eμθσσ各点平均应力公式为：()()ii kx i pikx e iiμθσσμθ+-=+-1 各点伸长值计算公式为：pip i E x L iσ=∆ 2、根据规范中理论伸长值的公式，举例说明计算方法：某后张预应力连续箱梁，其中4*25米联内既有单端张拉，也有两端张拉。

箱梁中预应力钢束采用高强度低松弛钢绞线（Φ15.24），极限抗拉强度f p =1860Mpa ，锚下控制应力б0=0.75f p =1395Mpa 。

K 取0.0015/m ，µ=0.25。

张拉计算、计算公式及参数依据1、计算依据：根据《公路桥涵施工技术规范》(JTJ041-2000)及 《上社大桥、罗溪中桥、西江溪大桥图纸》。

2、计算公式:①预应力筋的理论伸长值计算公式:PLA L = -P ——A p E p式中：AL —理论伸长值P p ——预应力筋的平均张拉力(N),直线筋取张拉端的拉力， 两端张拉的曲线筋。

预应力筋的长度(mm)-预应力筋的截面面积(mm 2)； -预应力筋的弹性模量(N / mm 2)。

②预应力筋平均张拉力计算公式:式中：Pp —预应力筋平均张拉力(N)P —预应力筋张拉端的张拉力(N)x —从张拉端至计算截面的孔道长度(m)。

一从张拉端至计算截面的曲线孔道部分切线的夹角之和(rad) k —孔道每米局部偏差对摩擦的影响系数:u 一预应力筋与孔道壁的摩擦系数。

AP E在此计算时，切记不能将平均张拉力按照起终点力平均求解，因 为每段钢绞线力的衰减非正比例。

同时，进行分段计算时，靠近张拉 端第一段的终点力即为第二段的起点力，每段的终点力与起点力的关 系如下式：P = P* e -(-kx+u0)P —分段终点力(N) zP —分段的起点力(N)8、X 、k 、u —意义同上其他各段的起终点力可以从张拉端开始进行逐步的计算。

3、计算参数：设计采用标准强度f pk =1860MPa 的低松弛高强度钢绞线，公称直 径15.2mm ，公称面积A P =139mm 2,弹性模量E P =1.95x105Mpa ，孔道 摩擦系数 ^=0.25, k=0.0015；单根钢绞线张拉锚下控制应力为： 8 k =0.75 f pk =1860x0.75 = 1395Mpa单根预应力筋张拉力为：1395x139 = 193905N,取193.9KN二、张拉理论伸长值计算本标段40、35、30mT 梁采用两端对称张拉，钢绞线为曲线计算， 先按图纸计算1/2片梁的张拉理论伸长值，分三段计算，A 、B 、C 段， 其中A 和C 段为直线段，B 段为曲线段。

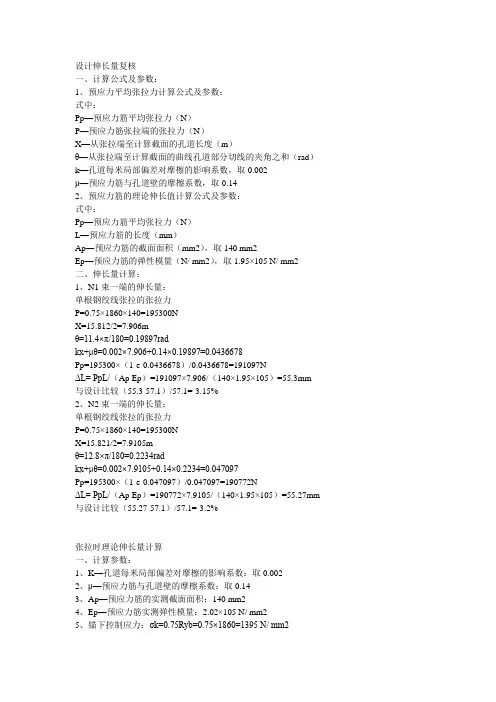

设计伸长量复核一、计算公式及参数：1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩檫的影响系数，取0.002μ—预应力筋与孔道壁的摩檫系数，取0.142、预应力筋的理论伸长值计算公式及参数：式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取140 mm2Ep—预应力筋的弹性模量（N/ mm2），取1.95×105 N/ mm2二、伸长量计算：1、N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX=15.812/2=7.906mθ=11.4×π/180=0.19897radkx+μθ=0.002×7.906+0.14×0.19897=0.0436678Pp=195300×（1-e-0.0436678）/0.0436678=191097NΔL= PpL/（Ap Ep）=191097×7.906/（140×1.95×105）=55.3mm 与设计比较（55.3-57.1）/57.1=-3.15%2、N2束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX=15.821/2=7.9105mθ=12.8×π/180=0.2234radkx+μθ=0.002×7.9105+0.14×0.2234=0.047097Pp=195300×（1-e-0.047097）/0.047097=190772NΔL= PpL/（Ap Ep）=190772×7.9105/（140×1.95×105）=55.27mm 与设计比较（55.27-57.1）/57.1=-3.2%张拉时理论伸长量计算一、计算参数：1、K—孔道每米局部偏差对摩檫的影响系数：取0.0022、μ—预应力筋与孔道壁的摩檫系数：取0.143、Ap—预应力筋的实测截面面积：140 mm24、Ep—预应力筋实测弹性模量：2.02×105 N/ mm25、锚下控制应力：σk=0.75Ryb=0.75×1860=1395 N/ mm26、锚圈口摩阻损失：3.3%σk7、单根钢绞线张拉端的张拉控制力：P=103.3%×σkAp=201745N8、千斤顶计算长度：56cm9、工作锚长度：7cm10、限位板计算长度：2.5cm11、工具锚计算长度：不计二、张拉时理论伸长量计算：1、N1束一端的伸长量：X=15.812/2=7.906mL=7.906+（0.56+0.07+0.025）=8.561mθ=11.4×π/180=0.19897radkx+μθ=0.002×7.906+0.14×0.19897=0.0436678Pp=201745×（1-e-0.0436678）/0.0436678=197404NΔL= PpL/（Ap Ep）=197404×8.561/（140×2.02×105）=59.8mm 2、N2束一端的伸长量：X=15.821/2=7.9105mL=7.9105+（0.56+0.07+0.025）=8.566mθ=12.8×π/180=0.2234radkx+μθ=0.002×7.9105+0.14×0.2234=0.047097Pp=201745（1-e-0.047097）/0.047097=197068NΔL= PpL/（Ap Ep）=197068×8.566/（140×2.02×105）=59.7mm 第三章千斤顶张拉力与对应油表读数计算一、钢绞线的张拉控制应力：12根钢绞线束：σcon=103.3σk=103.3%×2343=2420.32KN二、1523号千斤顶张拉、0050号油表时：千斤顶回归方程：P=-0.35+0.01035F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、10%σcon=242.032 KN时：P=-0.35+0.01035F=-0.35+0.01035×242.032=2.16MPa(2)、40%σcon=968.13KN时：P=-0.35+0.01035F=-0.35+0.01035×968.13=9.67 MPa(3)、70%σcon=1694.22KN时：P=-0.35+0.01035F=-0.35+0.01035×1694.22=17.19 MPa(4)、100%σcon=2420.32KN时：P=-0.35+0.01035F=-0.35+0.01035×2420.32=24.7 MPa三、1524号千斤顶张拉、0054号油表时：千斤顶回归方程：P=0.21+0.01022F：式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=0.21+0.01022F=0.21+0.01022×242.032=2.68 MPa(2)、40%σcon=968.13KN时：P=0.21+0.01022F=0.21+0.01022×968.13=10.10 MPa (3)、70%σcon=1694.22KN时：P=0.21+0.01022F=0.21+0.01022×1694.22=17.52 MPa (4)、100%σcon=2420.32KN时：P=0.21+0.01022F=0.21+0.01022×2420.32=24.95 MPa 四、1525号千斤顶张拉、0077号油表时：千斤顶回归方程：P=-0.47+0.01024F：式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=-0.47+0.01024F=-0.47+0.01024×242.032=2.0 MPa (2)、40%σcon=968.13KN时P=-0.47+0.01024F=-0.47+0.01024×968.13=9.44 MPa (3)、70%σcon=1694.22KN时：P=-0.47+0.01024F=-0.47+0.01024×1694.22=16.88 MPa (4)、100%σcon=2420.32KN时：P=-0.47+0.01024F=-0.47+0.01024×2420.32=24.31 MPa 五、1526号千斤顶张拉、0064号油表时：千斤顶回归方程：P=-0.05+0.01021F：式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=-0.05+0.01021F=-0.05+0.01021×242.032=2.42 MPa (2)、40%σcon=968.13KN时P=-0.05+0.01021F=-0.05+0.01021×968.13=9.83 MPa (3)、70%σcon=1694.22KN时：P=-0.05+0.01021F=-0.05+0.01021×1694.22=17.24 MPa (4)、100%σcon=2420.32KN时：P=-0.05+0.01021F=-0.05+0.01021×2420.32=24.66 MPa。

后张法预应力张拉伸长 量计算与测定分析一、理论伸长量计算 1、理论公式：（1）根据《公路桥涵施工技术规范》（JTJ041—2000），钢绞线理论伸长量计算公式如下：PP P E A L P L =∆ ①()()μθμθ+-=+-kx e P P kx P 1 ②式中：P P ——预应力筋的平均张拉力（N ），直线筋取张拉端的拉力，曲线筋计算方法见②式；L ——预应力筋的长度； A P ——预应力筋的截面面积（mm 2）；E P ——预应力筋的弹性模量（N/mm 2）；P ——预应力筋张拉端的张拉力（N ）；x ——从张拉端至计算截面的孔道长度(m)；θ——从张拉端至计算截面的孔道部分切线的夹角之和(rad)；k ——孔道每米局部偏差对摩擦的影响系数；μ——预应力筋与孔道壁的摩擦系数。

（2）计算理论伸长值，要先确定预应力筋的工作长度和线型段落的划分。

后张法钢绞线型既有直线又有曲线，由于不同线型区间的平均应力会有很大差异，因此需要分段计算伸长值，然后累加。

于是上式中：i L L L L ∆+∆+∆=∆ 21PP i p i E A L P L i =∆P p 值不是定值，而是克服了从张拉端至第i —1段的摩阻力后的剩余有效拉力值，所以表示成“Pp i ”更为合适； （3）计算时也可采取应力计算方法，各点应力公式如下：()()()()111--+--⨯=i i kx i i eμθσσ各点平均应力公式为：()()ii kx i pikx e iiμθσσμθ+-=+-1 各点伸长值计算公式为：pip i E x L iσ=∆ 2、根据规范中理论伸长值的公式，举例说明计算方法：某后张预应力连续箱梁，其中4*25米联内既有单端张拉，也有两端张拉。

箱梁中预应力钢束采用高强度低松弛钢绞线（Φ15.24），极限抗拉强度f p =1860Mpa ，锚下控制应力б0=0.75f p =1395Mpa 。

K 取0.0015/m ，µ=0.25。

关于预应力筋理论伸长值和张拉实际伸长值△L的计算据《公路桥涵施工技术规范》（JTJ041-2000）简称“桥施规”第12.8.3条规定：“预应力筋采用预应力控制方法张拉时，应以伸长值进行校核。

实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6%以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉”。

对预应力筋采用预应力控制张拉及预应力筋伸长量校核的情况，作如下介绍：一、预应力筋理论伸长值△L的计算，按“桥施规”129页（12.8 3-1）公式采用，即：△L=P P L／A P E P公式中各参数的选用：P P-------预应力筋张拉端的平均张拉力（N）直线段：P P=P（1-e-kL）／KL曲线段：P p=P［1-e-(KL+μθ)］／(KL+μθ)式中：P-------预应力筋张拉端的拉力（KN）；e-------自然对数的底数e=2.718281828；K、μ------参数，按“桥施规”第339页附表G—8选用，当采用塑料波纹管时，μ值可用0.14；K值可用0.0015；θ-------从张拉端到计算截面曲线孔道的部分切线夹角之和（rad）；当钢束全长中，即有平曲线孔道，或者平、竖曲线组合孔道时，可取其切线夹角θP（平曲线切线夹角），θS竖向切线夹角的平方和的平方根计算即：θ=∑n1（QP2+θs2）1／2L---------预应力筋长度，是从计算截面至张拉端前锚夹片间各直线、曲线段的长度。

钢束计算截面确定：当两端张拉时，钢束布置多是以构件中心线对称布置，是以构件中线（跨中）为计算截面；当钢束布置不是以构件中心对称布置时，应以钢束两端张拉力克服摩阻力后终点力相等处为计算截面。

预应力筋的截面面积Ap；采用厂家提供的面积。

预应力筋的弹性模量Ep；采用厂家提供的弹模。

二、预应力筋的理论伸长值△L计算：一般采用精确计算法分段计算，即按直线段、曲线段长度（X），分别计算出其伸长量（△L i）再总加起来，故：△L=∑n1△Li△Li=Pi﹒X／A p﹒E pX（=△L i）---------直线段或曲线段的长度（m）三、预应力筋张拉时，实际伸长值据“桥施规”应当为：△L=△L1+△L2-C-△a式中：△L1----------从初始加力20%σcon开始，到控制张拉力100%σcon为此，期间的实测伸长量为（mm）。

关于预应力筋理论伸长值和张拉实际伸长值△L的计算据《公路桥涵施工技术规范》（JTJ041-2000）简称“桥施规”第12.8.3条规定：“预应力筋采用预应力控制方法张拉时，应以伸长值进行校核。

实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6%以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉”。

对预应力筋采用预应力控制张拉及预应力筋伸长量校核的情况，作如下介绍：一、预应力筋理论伸长值△L的计算，按“桥施规”129页（12.8 3-1）公式采用，即：△ L=P P L／A P E P公式中各参数的选用：P P-------预应力筋张拉端的平均张拉力（N）直线段：P P=P（1-e-kL）／KL曲线段：P p=P［1-e-(KL+μθ)］／(KL+μθ)式中：P-------预应力筋张拉端的拉力（KN）；e-------自然对数的底数e=2.718281828；K、μ------参数，按“桥施规”第339页附表G—8选用，当采用塑料波纹管时，μ值可用0.14；K值可用0.0015；θ-------从张拉端到计算截面曲线孔道的部分切线夹角之和（rad）；当钢束全长中，即有平曲线孔道，或者平、竖曲线组合孔道时，可取其切线夹角θP（平曲线切线夹角），θS竖向切线夹角的平方和的平方根计算即：θ=∑n1（QP2+θs2）1／2L---------预应力筋长度，是从计算截面至张拉端前锚夹片间各直线、曲线段的长度。

钢束计算截面确定：当两端张拉时，钢束布置多是以构件中心线对称布置，是以构件中线（跨中）为计算截面；当钢束布置不是以构件中心对称布置时，应以钢束两端张拉力克服摩阻力后终点力相等处为计算截面。

预应力筋的截面面积Ap；采用厂家提供的面积。

预应力筋的弹性模量Ep；采用厂家提供的弹模。

二、预应力筋的理论伸长值△L计算：一般采用精确计算法分段计算，即按直线段、曲线段长度（X），分别计算出其伸长量（△L i）再总加起来，故：△L=∑n1△Li△Li=Pi﹒X／A p﹒E pX（=△L i）---------直线段或曲线段的长度（m）三、预应力筋张拉时，实际伸长值据“桥施规”应当为：△L=△L1+△L2-C-△a式中：△L1----------从初始加力20%σcon开始，到控制张拉力100%σcon为此，期间的实测伸长量为（mm）。

预应力筋伸长值计算
公式△L=（Pp×L）/（Ap×Ep）
△L：预应力筋的理论伸长值 mm
Pp：预应力筋的平均张拉力 N
L：预应力筋的长度 m
Ap：预应力筋的截面面积 mm2
Ep：预应力筋的弹性模量 Mpa
预应力筋的平均张拉力的计算
Pp=（P×（1-e-（kx+μθ）））/（kx+μθ）
Pp：预应力筋的平均张拉力 N
P：预应力筋张拉端的张拉力 N
x：从张拉端至计算截面的孔道长度 m
θ：从张拉端至计算截面曲线孔道部分切线的夹角之和 rad
k：孔道每米局部偏差对摩擦的影响系数。

预埋金属螺旋管道取0.0015
μ：预应力筋与孔道壁的摩擦系数。

钢绞线取0.20～0.25
计算示例
N1筋总长=32970-1400=31570mm，一半=31570/2=15785mm。

N1筋曲线长度=15785-3172=12613mm
N1筋曲线半径R=40000mm
θ=12613/40000=0.315325 rad计算θ时不含工作长度
k=0.0015
μ=0.225
x=15.785m
Ap=143.9mm2按单根钢绞线计算，5根则乘以5
Ep=1.98*105Mpa
P=195000N按单根钢绞线计算，5根则乘以5
Pp=186058.3N
△L=108mm计算伸长值时含工作长度
N1筋计算伸长值=2*108=216mm。

40mT梁预应力筋理论张拉伸长值计算
一、计算公式
ΔL=P p L/EA
Pp=Pq*[1-e-(kx+uθ)]/(kx+uθ)
Pz=Pq*e-(kx+uθ)
式中：
ΔL---预应力钢筋理论伸长值
L---预应力钢筋的长度
Pp---预应力筋的平均张拉力
x---从张拉端至计算截面孔道长度
A---预应力筋的截面积
E---预应力筋的弹性模量
P---预应力筋张拉端的张拉力
θ---从张拉端至计算截面曲线孔道部分切线的夹角之和
8索，张拉控制应力（按75%控制）F=140*8*1860*0.75=1562.4KN
9索，张拉控制应力（按75%控制）F=140*9*1860*0.75=1757.7KN
弹性模量E=1.95*105 ,管道摩擦系数u=0.2,管道偏差系数k=0.0025，钢绞线单位公称面积A=140mm2复核：计算：
以下为伸长量的计算：N1束：每束8根，p=1562.4KN
N2束：每束8根，p=1562.4KN
N3束：每束9根，p=1757.7KN
N4束：每束9根，p=1757.7KN
复核：计算：。

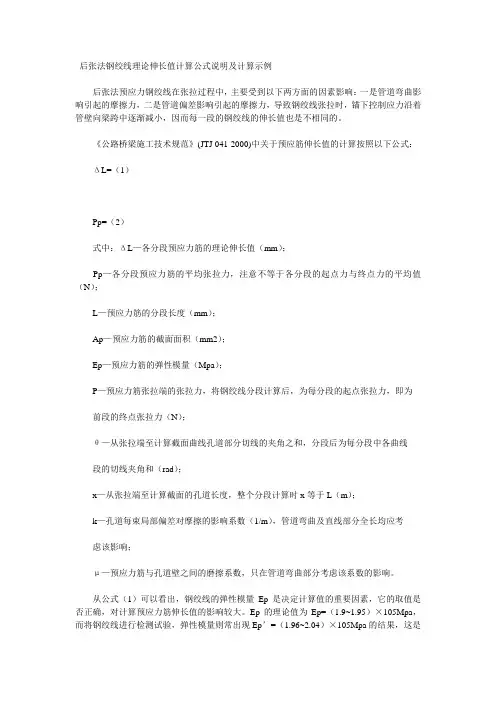

后张法钢绞线理论伸长值计算公式说明及计算示例后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力，导致钢绞线张拉时，锚下控制应力沿着管壁向梁跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。

《公路桥梁施工技术规范》(JTJ 041-2000)中关于预应筋伸长值的计算按照以下公式：ΔL=（1）Pp=（2）式中：ΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力，注意不等于各分段的起点力与终点力的平均值（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中各曲线段的切线夹角和（rad）；x—从张拉端至计算截面的孔道长度，整个分段计算时x等于L（m）；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道弯曲及直线部分全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。

从公式（1）可以看出，钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。

Ep的理论值为Ep=（1.9~1.95）×105Mpa，而将钢绞线进行检测试验，弹性模量则常出现Ep’=（1.96~2.04）×105Mpa的结果，这是由于实际的钢绞线的直径都偏粗，而进行试验时并未用真实的钢绞线面积进行计算，采用的是偏小的理论值代入公式进行计算，根据公式Ep=可知，若Ap 偏小，则得到了偏大的Ep ’值，虽然Ep ’并非真实值，但将其与钢绞线理论面积相乘所计算出的ΔL 却是符合实际的，所以要按实测值Ep ’进行计算。

公式（2）中的k 和μ是后张法钢绞线伸长量计算中的两个重要的参数，这两个值的的大小取决于多方面的因素：管道的成型方式、力筋的类型、表面特征是光滑的还是有波纹的、表面是否有锈斑，波纹管的布设是否正确，偏差大小，弯道位置及角度等等，各个因素在施工中的变动很大，还有很多是不可能预先确定的，因此，摩擦系数的大小很大程度上取决于施工的精确程度。

后张法预应力钢绞线理论伸长量计算原理一般情况下后张法预应力结构中的钢束是存在平弯曲线及竖弯曲线，同样，在设计图纸中也会相应的给出钢束的竖弯及平弯曲线要素表，但是由于平弯曲线变化比较小，对钢绞线理论伸长量计算影响不大，故在计算钢绞线理论伸长量时只需要计算钢绞线在竖弯情况下的理论伸长量（忽略平弯对其伸长量的影响）。

在后张法预应力结构中，钢绞线（预应力筋）的布置多采用由直线、曲线混合的形式组成，所以在计算钢绞线理论伸长量时，是需要分段进行计算，计算出每段钢绞线的理论伸长量，然后将每段计算所得的理论伸长量叠加起来，即为钢绞线的总伸长量。

二、理论伸长量计算原理（此图为1/2梁长钢绞线简图）上图所示钢绞线分为AB段、BC段、CD段等，需分别计算AB段、BC段、CD段…的理论伸长量，再求和计算此段钢绞线的理论伸长量。

由《公路桥涵施工技术规范》JTG/TF50-2011计算出每段预应力筋的理论伸长值△LL（mm）得：△LL=PP•L/(AP•EP)式中：PP—预应力筋的平均张拉力（N）；L—预应力筋的长度（mm）；AP—预应力筋的截面面积（mm2）；EP—预应力筋的弹性模量（N/mm2）。

其中预应力筋的平均张拉力PP由下式计算得出：注：对于直线段中，θ值为零。

三、案例分析下面以XX高速公路XX合同段后张法现浇箱梁为例，讲解下在实际工作中如何计算预应力筋的理论伸长量。

下面以B31、B32号钢束为例详细讲解下理论伸长量的计算过程：1、在CAD中画出B31、B32号钢束中的交点坐标（X：水平方向，Z：竖直方向），（由于为两端对称张拉，故此图取梁长的一半进行计算）2、将各交点坐标连成直线，画出每个交点所对应的圆曲线，从而画出钢束的布置图。

量取各分段长度x（m）及对应的切线的夹角之和θ（rad），得：第1段，x=2.261m，θ=0；第2段，x=3.093m，θ=0.1237r；第3段，x=8.474m，θ=0；第4段，x=1.954m，θ=0.0977r；第5段，x=3.069m，θ=0；第6段，x=1.954m，θ=0.0977r；第7段，x=1.807m，θ=0；第8段，x=2.428m，θ=0.1214r；第9段，x=2.606m，θ=0；第10段，x=2.428m，θ=0.1214r；第11段，x=9.899m，θ=0；第12段，x=3.763m，θ=0.1505r；第13段，x=2.299m，θ=0；第14段，x=3.763m，θ=0.1505r；第15段，x=0.1150m，θ=0；由采用预埋塑料波纹管，故查桥规得：K取0.0015，μ取0.17。

预应力钢绞线张拉理论伸长量计算公式：ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数注：当预应力筋为直线时Pp＝P如果还不会算的话我这里有做好的EXCEL表格，你可以直接输入各种数进行计算。

理论伸长值计算公式曲线预应力筋的理论张拉伸长值△LT按以下近似公式计算：△LT=(1+exp[-(k LT+ uθ)]) Fj/(2ApEp) LT式中：Fj ——预应力筋的张拉力；Ap ——预应力筋的截面面积；Ep ——预应力筋的弹性模量；LT ——从张拉端至固定端的孔道长度（m）；K ——每米孔道局部偏差摩擦影响系数；u ——预应力筋与孔道壁之间的摩擦系数；θ ——从张拉端至固定端曲线孔道部分切线的总夹角（rad）预应力束摩擦系数表预应力筋种类k u有粘结钢绞线（预埋波纹管）无粘结钢绞线25m箱梁预应力张拉计算书管理提醒：本帖被6 从【桥梁隧道】移动到本区(2007-10-25)CK0+立交桥箱梁，设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径，公称面积Ag=139mm2，弹性模量Eg=×105MP。

为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-200 2附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。

一、计算公式及参数：1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩擦的影响系数：取u—预应力筋与孔道壁的磨擦系数，取2、预应力筋的理论伸长值计算公式及参数：△L=PpL/（ApEp）式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取139mm2Ep—预应力筋的弹性模量（N/mm2），取×105N/mm2二、伸长量计算：1、N1束一端的伸长量：单根钢绞线张拉的张拉力P=×1860×139=193905NX直=；X曲=θ=×180=KX曲+uθ=×+×=Pp=193905×（）/=187644N△L曲=PpL/（ApEp）=187644×（139××105）=△L直=PpL/（ApEp）=187644×（139××105）=△L曲+△L直=+=2、N2束一端的伸长量：单根钢绞线张拉的张拉力：P=×1860×139=193905NX直=；X曲=θ=×π/180=KX曲+uθ=×+×=Pp=193905×（1－）/=187653N△L曲=PpL/（ApEp）=187653×（139××105）=△L直=PpL/（ApEp）=187653×（139××105）=（△L曲+△L直）*2=（+）*2=第二章张拉时理论伸长量计算一、计算参数：1、K—孔道每米局部偏差对摩擦的影响系数：取2、u—预应力筋与孔道壁的摩擦系数：取3、Ap—预应力筋的实测截面面积：139mm24、Ep—预应力筋实测弹性模量：×105N/mm25、锚下控制应力：σk==×1860=1395N/mm26、单根钢绞线张拉端的张拉控制力：P=σkAp=193905N7、千斤顶计算长度：60cm8、工具锚长度：7cm二、张拉时理论伸长量计算：以N1束钢绞线为例：N1束一端的伸长量：式中：P—油压表读数（MPa）F—千斤顶拉力（KN）P=P1时，（1）15%σcon=时：P=－+=－+×=（3）30%σcon=时：P=－+=－+×=（4）100%σcon=时：P=－+=－+×=（5）103%σcon=时：P=－+=－+×=P=P2时，（1）15%σcon=时：P=－+=－+×203. 6= （3）30%σcon=时：P=－+=－+×=（4）100%σcon=时：P=－+=－+×=（5）103%σcon=时：。

设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径15.2mm，公称面积Ag=140mm2，弹性模量Eg=1.95×105MP。

为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。

一、设计伸长量复核1.1计算公式及参数：1.1.1、预应力平均张拉力计算公式及参数Pp=P×（1-e- kx+μθ）/ kx+μθ式中：Pp-预应力平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩檫的影响系数，取0.0015μ—预应力筋与孔道壁的摩檫系数，取0.151.1.2、预应力筋的理论伸长值计算公式及参数：ΔL= Pp×L/（Ap×Ep）式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取140 mm2Ep—预应力筋的弹性模量（N/ mm2），取1.95×105 N/ mm21.2伸长量计算N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300N1.2.1、X1=0.885mθ=0×π/180=0kx+μθ=0.0015×0.885+0.15×0=0.0013Pp=195300×（1-e-0.0013）/0.0013=195173.11 NΔL1= PpL/（Ap Ep）=195173.11×0.885/（140×1.95×105）=0.0063m1.2.2、X2=3.927mθ=5×π/180=0.0873 radkx+μθ=0.0015×3.927+0.15×0.0873=0.019Pp=195300×（1-e-0.0019）/0.0019=193456.35NΔL2= PpL/（Ap Ep）=193456.35×3.927/（140×1.95×105）=0.0278m1.2.3、X3=10.618mθ=0×π/180=0kx+μθ=0.0015×10.618+0.15×0=0.016Pp=195300×（1-e-0.0016）/0.0016=195143.84 NΔL3= PpL/（Ap Ep）=195143.84×10.618/（140×1.95×105）=0.0759m1.2.4、ΔL=ΔL1+ΔL2+ΔL3=0.0063m+0.0278m+0.0759m=0.110m设计值：104mm比较得：（110-104）/104=5.8%≦6%二、千斤顶张拉力与对应油表读数计算锚下控制应力：σk =0.75×1860=1395N/mm2二根钢绞线张拉控制应力：P=σk×Ap=1395×140×2=390.6KN 张拉顺序为：0→初应力（0.1σcon）→1.0σcon（持荷3分钟）→锚固1＃千斤顶（表170）：回归方程 X=0.0308Y+0.8042式中： X——油压表读数（MPa）Y——千斤顶拉力（KN）0.1σcon =0.1×390.6=39.06 KNX=0.0308Y+0.8042=0.0308×39.06 +0.8042=2.0073 MPa1.0σcon =1.0×390.6=390.6 KNX=0.0308Y+0.8042=0.0308×390.6 +0.8042=12.835 MPa2＃千斤顶（表171）：回归方程 X=0.0329Y+0.0456式中： X——油压表读数（MPa）Y——千斤顶拉力（KN）0.1σcon =0.1×390.6=39.06 KNX=0.0329Y+0.0456=0.0329×39.06 +0.0456=1.2378 MPa1.0σcon =1.0×390.6=390.6 KNX=0.0329Y+0.0456=0.0329×390.6+0.0456=12.835 MPa3＃千斤顶（表168）：回归方程 X=0.0312Y+0.2688式中： X——油压表读数（MPa）Y——千斤顶拉力（KN）0.1σcon =0.1×390.6=39.06 KNX=0.0312Y+0.2688=0.0312×39.06+0.2688=1.4875 MPa1.0σcon =1.0×390.6=390.6 KNX=0.0312Y+0.2688=0.0312×390.6+0.2688=12.4555 MPa4＃千斤顶（表5757）：回归方程 X=0.0338Y-0.3138式中： X——油压表读数（MPa）Y——千斤顶拉力（KN）0.1σcon =0.1×390.6=39.06 KNX=0.0338Y-0.3138=0.0338×39.06-0.3138=1.0064 MPa 1.0σcon =1.0×390.6=390.6 KNX=0.0338Y-0.3138=0.0338×390.6-0.3138=12.8885 MPa。

预应力钢绞线张拉理论伸长量计算公式:ΔL=(PpL)/(ApEp)式中:Pp――预应力筋的平均张拉力(N)L――预应力筋的长度(mm)Ap――预应力筋的截面面积(mm2)Ep――预应力筋的弹性模量(N/mm2)Pp=P(1-e-(kx+μθ))/(kx+μθ)式中:Pp――预应力筋平均张拉力(N)P――预应力筋张拉端的张拉力(N)x――从张拉端至计算截面的孔道长度(m)θ――从张拉端至计算截面曲线孔道部分切线的夹角之和(rad)k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数注:当预应力筋为直线时Pp=P如果还不会算的话我这里有做好的EXCEL表格,你可以直接输入各种数进行计算。

理论伸长值计算公式曲线预应力筋的理论张拉伸长值△LT按以下近似公式计算: △LT=(1+exp[-(k LT+ uθ)]) Fj/(2ApEp) LT式中:Fj ——预应力筋的张拉力;Ap ——预应力筋的截面面积;Ep ——预应力筋的弹性模量;LT ——从张拉端至固定端的孔道长度(m);K ——每米孔道局部偏差摩擦影响系数;u ——预应力筋与孔道壁之间的摩擦系数;θ ——从张拉端至固定端曲线孔道部分切线的总夹角(rad) 预应力束摩擦系数表预应力筋种类k u有粘结钢绞线(预埋波纹管)0.0015 0.25无粘结钢绞线0.004 0.0925m箱梁预应力张拉计算书管理提醒:本帖被120241126 从【桥梁隧道】移动到本区(2007-10-25)CK0+667.275立交桥箱梁,设计采用标准强度fpk=1860MPa的高强低松弛钢绞线,公称直径15.2mm,公称面积Ag=139mm2,弹性模量Eg=1.95×105MP。

为保证施工符合设计要求,施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。

《公路桥梁施工技术规范》(JTJ 041-2000)中关于预应筋伸长值ΔL的计算按照以下公式（1）：ΔL＝ Pp×L /(Ap×Ep)ΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；《公路桥梁施工技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式（2）：Pp=P（1－e －（kx＋μθ)）kx＋μθP—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；50m腹板束L Q′θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中每段曲线段的切线夹角（rad）；x—从张拉端至计算截面的孔道长度，分段后为每个分段长度或为公式1中L值；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响理论伸长值计算中，如果采取的是两端张拉，钢绞线对称布置，在进行伸长量计算时是计算一半钢绞线的伸长值然后乘以二的方法；如果是一端锚固一端张拉，计算时应从张拉端计算至锚固端；而对于非对称结构，钢绞线不对称布置，在计算钢绞线的伸长值时，计算原则是从两侧向中间分段计算，至某一点时钢绞线的受力基本相等即可，而不是简单的分中计算.1955年，铁路部门研制成功我国第一片跨度12米的预应力混凝土铁路桥梁，1956年建成28孔24米跨的新沂河大桥，从而开始了预应力混凝土技术在我国铁路上应用的篇章。

四十多年来，经过铁路系统工程技术人员的辛勤努力，预应力砼技术不断扩大，技术水平不断提高，制造架设跨度32米以下桥梁三万多孔，桥梁跨度不断突破，大跨径桥梁不断涌现，其中有代表性的工程有主跨为168米的攀枝花金沙江铁路连续钢构桥，顶推法施工的跨度80米连续箱梁桥杭州钱塘江二桥，此外在南昆铁路线上新建了一大批各种类型的铁路桥梁。

T形刚构桥预应力筋张拉伸长值的计算与校核预应力筋张拉时的控制应力，应以张拉时的实际伸长值与理论计算伸长值进行校核。

实际伸长值与理论伸长值相差应控制在6％以内，否则应暂停张拉，查明原因并采取措施加以调整后，再继续进行张拉。

理论伸长值的计算及实际伸长值的量测方法如下：一、预应力筋理论伸长值及预应力筋平均张拉力的计算公式如下：△L＝P P×L／（A P×E P） (1)P P＝P×〔1－e-（kL+μθ）〕／(KL+μθ) (2)式中：△L----预应力筋理论伸长值，cmP P----预应力筋的平均张拉力，NL ---- 从张拉端至计算截面孔道长度，cmA P ----预应力筋截面面积，mm2取139E P ----预应力筋的弹性模量，Mpa，取产品出厂合格证中的平均弹性模量2.0×105Mpa（本次计算按1.95×105Mpa）P----预应力筋张拉端的张拉力，Nθ----从张拉端至计算截面曲线孔道部分切线的夹角之和，rad k----孔道每米局部偏差对磨擦的影响系数，取0.0015μ----预应力筋与孔道壁的摩擦系数，取0.17当孔道为直线时，θ＝0，预应力筋理论伸长值可简化如下：△L＝P×L／（A P×E P） (3)式中预应力筋的张拉力P按下式计算P＝σk×A g×n×b (4)式中：P----预应力筋的张拉力， Nσk----预应力筋的张拉控制应力，Mpa，取1395 MpaA g ----每根预应力筋的截面面积，mm2,取139 mm2n ----同时张拉预应力筋的根数。

b ----超张拉系数，不超张拉时为1.0二、σk为1395Mpa时预应力筋理论伸长值的具体计算过程（N1）设计图中给定各钢束的控制张拉力Ni=193.9×股数(KN) 钢绞线N1的理论伸长值由公式（4）可得出P平＝581.7 KN由公式（3）可得出△L＝ 5.526cm扣除10%的初张值后为4.9735cm,与设计理论值误差仅为0.136cm 主要原因为：钢绞线的截面面积与弹性模量取值不同，设计院是按规范标准取值，而我单位是根据钢绞线出厂合格证取值。

预应力钢绞线张拉理论伸长量计算公式：ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数注：当预应力筋为直线时Pp＝P如果还不会算的话我这里有做好的EXCEL表格，你可以直接输入各种数进行计算。

理论伸长值计算公式曲线预应力筋的理论张拉伸长值△LT按以下近似公式计算：△LT=(1+exp[-(k LT+ uθ)]) Fj/(2ApEp) LT式中：Fj ——预应力筋的张拉力；Ap ——预应力筋的截面面积；Ep ——预应力筋的弹性模量；LT ——从张拉端至固定端的孔道长度（m）；K ——每米孔道局部偏差摩擦影响系数；u ——预应力筋与孔道壁之间的摩擦系数；θ ——从张拉端至固定端曲线孔道部分切线的总夹角（rad）预应力束摩擦系数表预应力筋种类k u有粘结钢绞线（预埋波纹管）0.0015 0.25无粘结钢绞线0.004 0.0925m箱梁预应力张拉计算书管理提醒：本帖被120241126 从【桥梁隧道】移动到本区(2007-10-25)CK0+667.275立交桥箱梁，设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径15.2mm，公称面积Ag=139mm2，弹性模量Eg=1.95×105MP。

为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。

理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。

预应⼒张拉伸长量计算公式预应⼒张拉伸长量计算公式预应⼒筋理论伸长值△Lcp按以下公式计算：（由张拉10%到100%的伸长值）△Lcp = 0.9 Fpm Lp / Ap Ep式中:0.9 ——系数（由10% ~ 100%的伸长值折减系数）Fpm——预应⼒筋的平均张拉⼒NLp ——预应⼒筋的计算长度mmAp ——预应⼒筋的截⾯⾯积mm2Ep ——预应⼒筋的弹性模量=1.95×105 N/mm2 式中的“Fpm——预应⼒筋的平均张拉⼒N”较难求得。

由张拉⼒和第⼆项摩擦损失求得。

摩擦损失⼜有⼀个公式去求得：δl2=δcon*(1-1/e(kx+uθ))。

（kx+uθ）是指数。

15.24钢绞线公称⾯积钢铰线应是15.24mm的是美国标准，截⾯⾯积是140mm2，单位重是1.102每⽶。

15.2mm2的是中国的标准，截⾯是⼀样的为140mm2，单位重是1.101每⽶。

钢绞线张拉伸长量的计算桥梁结构常⽤钢绞线的规格⼀般是ASTM A416、270级低松弛钢绞线，公称直径为15.24mm，标准强度为1860MPa，弹性模量为195000MPa，桥梁施⼯中张拉控制应⼒（本⽂中⽤Ycon表⽰）⼀般为标准强度的75%即1395MPa。

本⽂重点介绍曲线布置的钢绞线伸长量计算，并给出CASIO fx-4800P计算器的计算程序，另外简要介绍千⽄顶标定的⼀些注意问题。

参照技术规范为《公路桥涵施⼯技术规范》（JTJ 041-2000）（以下简称《桥规》）。

⼀、直线布置的钢绞线伸长量计算：直线布置的钢绞线伸长量计算有两种计算⽅式：1、按照《桥规》第129页公式12.8.3-1计算，其中Pp平均张拉⼒在直线布置时即为张拉控制⼒，其余参数按照实际使⽤的钢绞线相应参数代⼊即可。

2、简化公式公式中Pp（单位：N）/Ap（单位：mm2）即平均张拉⼒/截⾯⾯积就是平均张拉应⼒（单位为MPa），本⽂中⽤Y表⽰，则公式可以简化为⊿L=Y*L/Ep。

预应力伸长量计算公式1. 基本公式。

- 预应力筋的理论伸长值ΔL（mm）按下式计算：- Δ L = (PpL)/(ApEp)- 式中：- Pp：预应力筋的平均张拉力（N），直线筋取张拉端的拉力；对于曲线筋，按下式计算：- Pp=frac{P(1 - e^-(kx+μθ))}{kx+μθ}- 其中，P为预应力筋张拉端的张拉力（N），x为从张拉端至计算截面的孔道长度（m），θ为从张拉端至计算截面曲线孔道部分切线的夹角之和（rad），k为孔道每米局部偏差对摩擦的影响系数，μ为预应力筋与孔道壁的摩擦系数，e为自然对数的底，e = 2.71828。

- L：预应力筋的长度（mm）。

- Ap：预应力筋的截面面积（mm^2）。

- Ep：预应力筋的弹性模量（N/mm^2）。

2. 计算步骤示例。

- 假设我们有一预应力筋，张拉端张拉力P = 100000N，从张拉端至计算截面的孔道长度x = 10m，从张拉端至计算截面曲线孔道部分切线的夹角之和θ = 0.5rad，孔道每米局部偏差对摩擦的影响系数k = 0.0015，预应力筋与孔道壁的摩擦系数μ = 0.25，预应力筋的长度L = 10000mm，预应力筋的截面面积Ap = 100mm^2，预应力筋的弹性模量Ep = 200000N/mm^2。

- 首先计算曲线筋的平均张拉力Pp：- Pp=frac{P(1 - e^-(kx+μθ))}{kx+μθ}- 代入数值：kx+μθ=0.0015×10 + 0.25×0.5=0.14- Pp=frac{100000×(1 - e^-0.14)}{0.14}- 先计算e^-0.14≈0.8694- 则Pp=(100000×(1 - 0.8694))/(0.14)=(100000×0.1306)/(0.14)≈93285.71N - 然后计算理论伸长值Δ L：- Δ L=(PpL)/(ApEp)- 代入数值：Δ L=(93285.71×10000)/(100×200000)- Δ L=(932857100)/(20000000)≈46.64mm。
