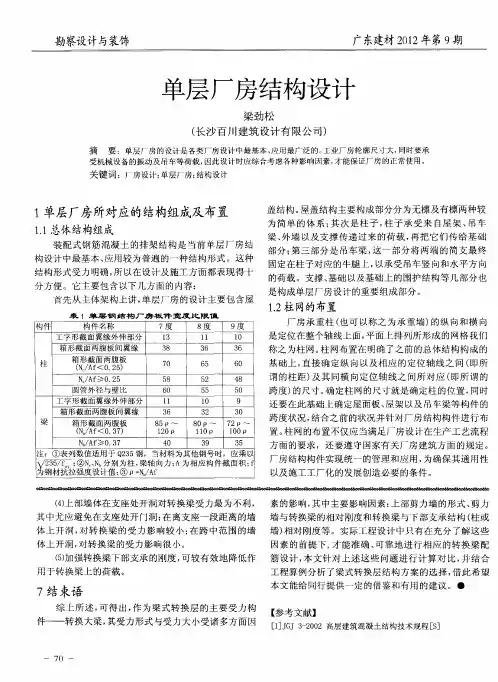

单层厂房结构设计3

单层工业厂房的结构设计目录一、设计条件3二、计算简图的确定5三、荷载计算7四、力计算10五、最不利荷载组合19六、柱截面设计25七、牛腿设计29八、柱的吊装验算32九、基础设计35一、设计条件1.1项目概述某厂装配车间为单跨钢筋混凝土厂房，跨度24m ，长66m ，柱顶标高12.4m ，轨顶标高10.0m ，厂房设有天窗，使用两台5~20t 中间作业吊车。

防水层采用聚氨酯防水胶，维护墙采用240mm 厚双面砖墙，钢门窗，混凝土地面，室外高差150mm 。

建筑剖面见图1。

1.2结构设计数据自然条件：基本风压值为20.55/KN m 。

地质条件：天然地面下1.2米处为老土层，修正后的地基承载力为2120/KN m ，地下水位在地面下2.5米。

1.3 吊车使用情况车间设有两台200/50KN 中级工作制吊车，轨顶标高为10.0米，吊车的注：min max p ()/2G Q p =+-1.4车间标准件的选择屋顶板采用1.5X6m 预应力钢筋混凝土屋面板，标注其自重(含填缝)。

该值必须为1.4kN/m2。

1.4.2沟板天沟板标准重量为17.4KN/块(含积水重量)。

天窗框架门窗用钢筋混凝土天窗框架的自重荷载标准，以及每个天窗框架到屋顶框架的支柱 该值为36KN 。

屋顶桁架采用预应力钢筋混凝土折线屋架，标准重量106KN/跨。

屋架支撑屋架支撑自重标准值为0.05kN/m2。

吊车梁起重机为预应力钢筋混凝土吊车梁，高度为1200mm，自重标准值为44.2kN/根。

轨道部件重量的标准值为1kN/m，轨道垫层的高度为200毫米。

1.4.6连续梁和过梁均为矩形截面，尺寸见图集。

基础梁基础梁的尺寸；基础梁截面为梯形，顶部宽300mm，底部宽300mm。

200毫米，高度500毫米。

1.5材料选择1.5.1栏混凝土:C20 ~ C30；钢筋:采用HRB335级钢。

1.5.2基础混凝土:C20；钢筋:采用HRB335级钢。

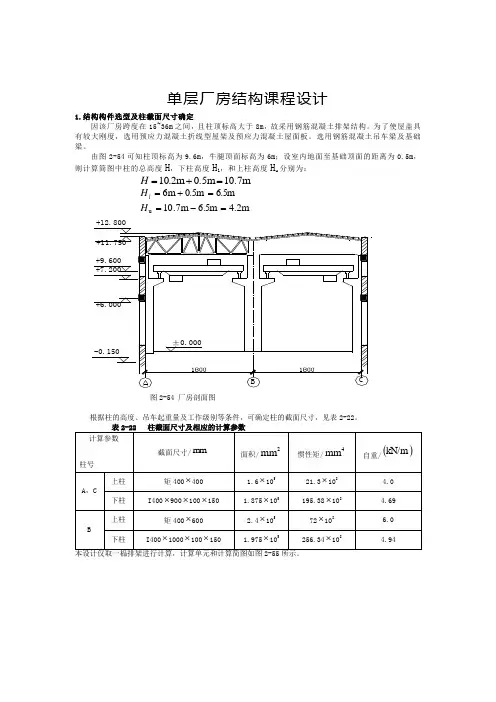

单层厂房结构课程设计1.结构构件选型及柱截面尺寸确定因该厂房跨度在15~36m之间，且柱顶标高大于8m，故采用钢筋混凝土排架结构。

为了使屋盖具1B C1800180060060060060060060060060060060024365789121110EA=EA=1010036009001000B柱A柱2.屋面活荷载屋面活荷载标准值为20.5kN/m，雪荷载标准值为20.4kN/m，后者小于前者，故仅按前者计算。

作用于柱顶的屋面活荷载设计值为：2kN 33.22011==G G ; 76.08kN 17.28kN kN 8.58432=+=+=A G G GkN 58.3653==A G G ; .66kN 440kN 33.2202214=⨯==G GkN 53.3856==B G G ; 143.52kN 58.8kN 2kN 92.252345=⨯+===G G G Bm 11.02kN m 05.0kN 33.220111⋅=⨯==e G M330412)(e G e G G M A -+=m 41.76kN 0.3m 58.8kN -0.25m 17.28)kN 33.220(⋅=⨯⨯+=由于图2-59a 所示排架为对称结构且作用对称荷载，排架结构无侧移，故各柱可按柱顶为不动铰支座计算内力。

柱顶不动铰支座反力i R 可根据相应公式计算。

对于A ，C 柱109.0=n ，356.0=λ则：)(39.6C ←-=R()→==+=kN 31.110.1m12A 11A A C H C H R对于B 柱281.0=n ,356.0=λ，则781.111111123321=⎪⎭⎫ ⎝⎛-+⎪⎭⎫ ⎝⎛--⋅=n n C λλ()→≈⨯⋅==kN 00.110.11.781m kN 67.511B B C H M R)( 2.31kN 1.00kN kN 31.1B A →=+=+=R R R 将R 反作用于柱顶，计算相应的柱顶剪力，并与相应的柱顶不动铰支座反力叠加，可得屋面活荷载作用于A B 跨时的柱顶剪力，即)( 0.67kN kN 31.2277.0kN 31.1A A A →=⨯-=-=R R V η )( 0.03kN kN 31.2446.0kN 00.1B B B →-=⨯-=-=R R V η )( kN 64.0kN 31.2277.0C C ←-=⨯-==R V η排架各柱的弯矩图、轴力图及柱底剪力如图2-60b ，c 所示。

第1篇一、工程概述本项目为某公司新建厂房，位于我国某工业园区。

厂房总建筑面积为20000平方米，建筑高度为15米，占地面积为10000平方米。

项目总投资为2000万元，建设周期为6个月。

本方案旨在为该项目提供一套科学、合理、经济、可靠的钢结构工程建设方案。

二、工程特点1. 结构形式：采用单跨钢结构厂房，柱距为6米，跨度为40米。

2. 抗震等级：根据当地抗震设防要求，抗震等级为6度。

3. 跨度大：采用大跨度钢结构，有利于提高厂房空间利用率。

4. 施工速度快：钢结构构件在工厂预制，现场组装，可缩短施工周期。

5. 节能环保：采用节能型门窗、外墙保温材料，降低能耗。

三、工程主要技术指标1. 建筑面积：20000平方米2. 建筑高度：15米3. 占地面积：10000平方米4. 抗震等级：6度5. 结构形式：单跨钢结构厂房6. 跨度：40米7. 柱距：6米8. 施工周期：6个月四、工程实施方案1. 设计阶段（1）设计依据：国家相关设计规范、标准、规程及地方性规定。

（2）设计原则：确保结构安全、可靠、经济、美观。

（3）设计内容：建筑结构、建筑设备、电气、给排水、暖通空调等。

2. 施工阶段（1）施工组织：成立项目部，负责项目的组织、协调、管理。

（2）施工顺序：基础施工、钢结构安装、屋面及墙面施工、室内装修等。

（3）施工方法：1）基础施工：采用钢筋混凝土基础，基础深度为1.5米，基础垫层厚度为0.1米。

2）钢结构安装：采用现场组装，先安装柱子，然后安装屋面梁、吊车梁、支撑等。

3）屋面及墙面施工：采用彩钢夹芯板屋面，外墙采用保温岩棉板。

4）室内装修：采用轻钢龙骨石膏板吊顶，地面铺设地砖。

3. 质量控制（1）原材料：选用符合国家标准的优质钢材、混凝土、保温材料等。

（2）施工过程：严格按照施工规范、工艺要求进行施工，确保施工质量。

（3）验收标准：按照国家相关标准进行验收，确保工程质量。

4. 安全生产（1）建立健全安全生产责任制，加强安全生产教育。

钢筋混凝土单层厂房结构设计在现代工业建筑中，钢筋混凝土单层厂房因其结构简单、施工方便、空间利用率高等优点，被广泛应用于各类工厂、仓库等场所。

钢筋混凝土单层厂房的结构设计是一项复杂而重要的工作，需要综合考虑多方面的因素，以确保厂房的安全性、适用性和经济性。

一、设计前的准备工作在进行钢筋混凝土单层厂房结构设计之前，需要进行充分的准备工作。

首先，要收集相关的设计资料，包括厂房的工艺要求、使用功能、地质条件、气象资料等。

工艺要求决定了厂房的跨度、柱距、高度等基本参数；使用功能影响着厂房的荷载取值；地质条件和气象资料则对基础设计和屋面设计有着重要的影响。

其次，要根据收集到的资料，确定厂房的结构形式。

常见的钢筋混凝土单层厂房结构形式有排架结构和刚架结构。

排架结构由屋架、柱和基础组成，具有受力明确、计算简单的优点；刚架结构则由横梁和柱组成刚架，具有结构刚度大、节省材料的特点。

选择结构形式时，需要综合考虑厂房的跨度、高度、吊车起重量等因素。

二、结构布置结构布置是钢筋混凝土单层厂房结构设计的关键环节。

合理的结构布置不仅能够保证厂房的结构安全，还能够提高厂房的使用空间和经济性。

1、柱网布置柱网布置应根据厂房的工艺要求和使用功能确定，同时要考虑结构的合理性和经济性。

常见的柱距有 6m、9m、12m 等，跨度则根据工艺要求和吊车跨度确定，一般在 12m 至 36m 之间。

柱网布置应尽量规则、整齐，以方便施工和使用。

2、屋盖结构布置屋盖结构一般采用有檩体系或无檩体系。

有檩体系由屋架、檩条和屋面板组成，适用于小型厂房；无檩体系由屋面板直接搁置在屋架上，适用于大中型厂房。

屋盖结构的布置应考虑屋面排水、保温隔热等要求。

3、吊车梁布置吊车梁的布置应根据吊车的起重量、工作级别和跨度确定。

吊车梁一般沿厂房纵向布置，其两端支撑在柱的牛腿上。

4、支撑系统布置支撑系统包括屋盖支撑和柱间支撑。

屋盖支撑包括上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、垂直支撑和系杆等，其作用是保证屋盖结构的空间稳定性。

单层工业厂房排架结构设计范例设计目标：设计一种单层工业厂房的排架结构，以满足建筑物的承载力、稳定性和经济性的要求。

1.设计参数：-工业厂房建筑面积：1000平方米-建筑高度：10米-使用荷载：每平方米1000N-特殊荷载：吊装设备荷载，需根据实际情况进行计算-设计使用年限：30年2.结构设计：-地基：采用深基础，基础底面积为建筑面积的1.2倍，基础深度为2.5米。

地基使用混凝土建造。

-柱子：柱子采用钢结构，根据荷载计算确定柱子的数量和尺寸。

柱子的布置需要满足建筑物的整体平衡和稳定性要求。

-梁：梁采用钢结构，根据荷载计算确定梁的尺寸和布置。

梁的跨度应合理，以确保建筑物的承载能力。

-屋面：采用金属屋面板覆盖，屋面结构采用钢构件支撑。

屋面板应具有防水、保温和隔音功能。

-墙体：墙体采用砖混结构或钢板结构，根据实际情况进行选择。

墙体应满足建筑物的承重和隔热要求。

-排水系统：设计合理的排水系统，确保雨水能够及时排出，避免水浸和漏水问题。

-防火设计：根据建筑物所处的防火等级要求，设计合理的防火措施，确保建筑物的安全性。

3.结构计算：-根据使用荷载和特殊荷载的要求，计算柱子、梁和屋面等结构的截面尺寸和受力情况。

-根据设计使用年限，确定结构的材料使用寿命和抗震要求。

4.结构施工：-根据设计图纸和施工方案，进行结构施工和安装。

施工过程中需进行检查和验收，确保施工质量。

5.结构检验：-结构竣工后，进行结构的静荷载试验和动荷载试验，确保结构的安全性和满足设计要求。

6.结构维护：-建立定期维护和检修制度，对结构进行定期检查和维护，确保结构的正常使用寿命。

总结：单层工业厂房排架结构设计需要充分考虑建筑物的承载力、稳定性和经济性要求。

设计过程中，需要进行材料计算、结构设计和施工等方面的工作，确保结构的安全性和稳定性。

在设计完成后，需进行结构的试验和验收，定期进行维护和检修，以确保结构的正常使用寿命。

混凝土课程设计——单层工业厂房设计混凝土结构单层工业厂房设计一、设计资料1. 概况：某工厂拟建一个焊接车间，根据工艺布置的要求，车间为单跨单层厂房，跨度为24m，设吊车30/5t和10t吊车两台，吊车均为中级工作制，轨顶标高8m，厂房设有天窗，建筑平、立、剖面图详图1、图2、图3。

2. 结构设计资料：(1) 自然条件：基本雪压 0.5kN/m2基本风压 0.5kN/m2地震设防烈度该工程位于非地震区，故不需抗震设防。

(2) 地质条件：场地平坦，地面以下0～1.5m为素填土层，1.5m以下为粉质粘土层，该土层fak =300kN/m2，Es=12Mpa，场地地下水位较低，可不考虑其对基础的影响。

3. 建筑设计资料屋面：采用卷材防水屋面，不设保温层；维护墙：采用240厚蒸压粉煤灰砖墙，外墙面为水刷石，内墙面为水泥石灰砂浆抹面；门窗：钢门、钢窗，尺寸参见立面图；地面：采用150厚C15素混凝土地面，室内外高差为300mm。

4. 吊车资料见表1表1 吊车参数Q (t)L k(m)H(m)B1+B2(mm)吊车宽B(m)轮距K(m)P max(kN)P min(kN)g(kN)30/5 22.5 2.734 ≥404 6.150 4.80 290.0 70.0 118.0 20/5 16.5 2.099 ≥334 5.955 4.00 185.0 35.0 69.77 10 16.5 1.876 ≥304 5.840 4.05 123.0 22.0 34.61二、结构选型及截面尺寸确定（一）构件选型1、屋面板采用卷材防水屋面，不设保温层。

即 防水层，21/35.0m KN G K =；20 mm 厚水泥砂浆找平层，22/40.0m KN G K =； 屋面活荷载，21/5.0m KN Q K =； 雪荷载，22/35.0m KN Q K =；2/99.15.04.1)4.035.0(35.1m KN q =⨯++⨯=屋面坡度设为1/10，选用标准图集04G410-1中的m 65.1⨯预应力钢筋混凝土屋面板（Y-WB-2），采用HRB400级钢筋，允许荷载设计值2/05.2m KN ，板自重标准值（包括灌缝在内）为2/5.1m KN 。

单层工业厂房结构设计详解一、工业厂房结构设计的基本原则1.满足使用功能：根据工业厂房的用途和工艺流程的要求，设计合理的建筑间距、层高、柱网和通道分布，以便工作人员顺利完成生产任务。

2.提高使用寿命：选择质量优良、耐久性强的建筑材料，考虑建筑材料的防腐蚀性和抗风荷载能力，确保工业厂房具备长期使用的条件。

3.强化结构安全：根据规范要求和设计荷载，合理选取结构材料、断面尺寸、构造形式等，确保工业厂房在承受荷载时具备足够的强度和刚度，避免发生倒塌等安全事故。

4.提高施工效率：尽可能采用标准化构件，减少现场加工；预制构件的使用，可提高施工速度和质量。

5.提高经济效益：在满足使用功能和结构安全的前提下，通过合理计算和设计，尽可能减少材料使用量，降低建造成本。

二、单层工业厂房的结构形式1.钢结构厂房：采用钢材作为主要结构材料，具有轻质、高强度、可重复使用等特点，适用于大跨度、大空间要求的厂房。

2.砖混结构厂房：采用砖石、混凝土等材料作为主要结构材料，具有良好的保温、隔音、防火性能，适用于小跨度、小空间要求的厂房。

3.钢筋混凝土结构厂房：采用钢筋混凝土作为主要结构材料，结合了钢材和混凝土的优点，适用于中跨度、中空间要求的厂房。

三、单层工业厂房结构设计的要点1.基础设计：根据土壤特性和荷载特点，合理确定基础的类型和尺寸。

常见的基础类型包括浅基础（如承台、承板）和深基础（如桩基）。

2.柱网布置：根据使用要求和受力要求，在厂房内部确定柱网的位置和尺寸，使得柱网能够承受来自屋盖和墙体的荷载，并提供充足的工作空间。

3.屋面结构设计：根据屋面的形状和材料选择，设计屋面的结构形式（如桁架结构、刚架结构），保证其抗风、抗震和自重荷载的安全性。

4.墙体结构设计：根据墙体的高度和使用要求，选择适宜的墙体结构形式（如剪力墙、框架墙），保证其承载力、刚度和稳定性。

5.梁设计：根据荷载特点和柱网布置，设计适宜的梁结构形式（如梁柱节点连接方式、梁跨度），确保梁能够有效传递荷载到柱上。

单层工业厂房混凝土结构设计引言工业厂房是一种用于制造、加工、仓储或配送商品的场所。

在工业厂房的设计中，混凝土结构被广泛应用于地面、柱子、梁和屋顶等部位。

混凝土结构具有优良的抗压、抗震和耐久性能，适合承受工业生产的重载和振动。

本文将探讨单层工业厂房混凝土结构设计的相关内容。

1. 工业厂房荷载分析在进行混凝土结构设计之前，首先需要对工业厂房的荷载进行分析和计算。

荷载分析是工程设计的基础，确定荷载大小和作用位置的准确性对于结构的安全性至关重要。

常见的工业厂房荷载包括静荷载（自重、活载）和动荷载（风荷载、地震荷载）。

根据规范和实际情况，采用合适的荷载计算方法和荷载系数进行计算。

2. 结构系统选择在确定荷载后，需要选择合适的结构系统。

对于单层工业厂房，常用的结构系统包括框架结构和梁-柱结构。

框架结构由柱子和梁组成，具有良好的刚性和稳定性，适用于大跨度和大空间的工业厂房。

梁-柱结构由梁和柱子组成，相对简单且经济，适用于小跨度和小空间的工业厂房。

3. 混凝土材料选择根据工业厂房的使用要求和设计要求，选择合适的混凝土材料。

混凝土材料的强度、抗震性能、耐久性和施工性能是评价混凝土质量的重要指标。

常见的混凝土材料包括普通混凝土、高性能混凝土和自密实混凝土等。

根据实际情况，确定混凝土的配合比和工作性要求，以满足工业厂房的使用寿命和安全性能。

4. 结构设计计算结构设计计算是根据工业厂房的荷载和结构系统进行的，目标是确定合适的构件尺寸和配筋方式，以满足结构的强度和稳定性要求。

根据结构的功能和使用要求，进行结构的布置和尺寸的确定。

通过静力学和抗震设计计算，确定混凝土构件的尺寸、配筋和布置要求，以满足工业厂房的使用寿命和安全性能。

5. 结构施工与监督在混凝土结构设计完成后，需要进行结构的施工和监督。

施工过程中，需要确保混凝土的均匀浇筑和充实，避免出现气孔、裂缝和空洞等缺陷。

同时，需要对结构的施工过程进行监督，确保施工质量符合设计要求。
