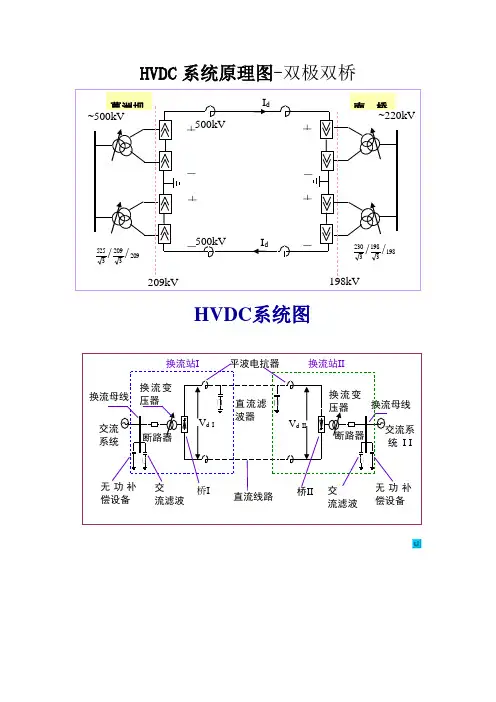

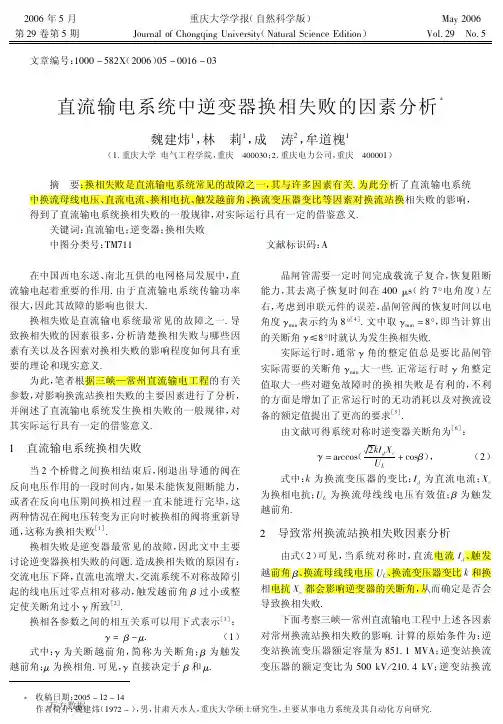

HVDC系统原理图-双极双桥HVDC系统图第五章 高压直流输电系统的控制特点：分层控制控制的基本原理：整流器终端的功率为：逆变器终端的功率为：HVDC 控制手段：触发脉冲相位控制：调节 换流变分接头控制：调节换流基本控制：保证HVDC 系统正常运行所必需的最低限度的控制。

定电压控制、定电流控制、定触发角控制、定延迟角控制、定熄弧角控制 控制方式的组合：方式（1）：整流器定α控制，逆变器定β控制。

两端换流站均无自动控制功能。

S 点左侧，即整流器的伏安特性：Vdr =Vdor cos α-Id Rcr S 点右侧，包括输电线路和逆变器的伏安特性：当逆变器按定β角运行时，Vd =Vdi+ Id RL=Vdoi cos β+ Id （Rci + RL ）方式（2）：整流器定α控制，逆变器定γ控制 当逆变器按定γ角运行时:Vd =Vdoi cos γ- Id （Rci - RL ）I dE E z ciL cr doi dord R R R V V I -cos cos +-=γαd dr dr I V P =2dL dr d di di I R P I V P -==当受端为弱交流系统时，逆变器外特性的斜率比整流器大，如直线2’,当直流电流稍有增加时，则会引起逆变器的直流电压比整流器的直流电压降得还多，从而使Id 恶性循环地增大，直流系统无法稳定运行，实际中很少采用。

方式（3）：整流器定直流电流控制，逆变器定γ控制 直线1′为整流器的α最小控制特性。

该种控制方式是利用整流器的定电流控制来防止电流的大幅变化，同时利用逆变器定γ控制在逆变器安全运行的条件下保持直流电压最高，从而得到最好的运行经济性能。

直流工程中常采用的方式。

方式（4）：整流器定α控制，逆变器定直流电流控制整流器无自动控制功能，逆变器由电流调节器自动改变β角来保持直流电流恒定，直线1′为整流器定直流电流控制，直线2′为逆变器的定γ最小控制特性。

高压直流输电系统的结构和元件1.3.1 高压直流联络线的分类高压直流联络线大致可分以下几类：(1)单极联络线；(2)双极联络线；(3)同极联络线。

单极联络线的基本结构如图1.1所示，通常采用一根负极性的导线，而由大地或水提供回路。

出于对造价的考虑，常采用这类系统，对电缆传输来说尤其如此。

这类结构也是建立双极系统的第一步。

当大地电阻率过高，或不允许对地下（水下）金属结构产生干扰时，可用金属回路代替大地作回路，形成金属性回路的导体处于低电压。

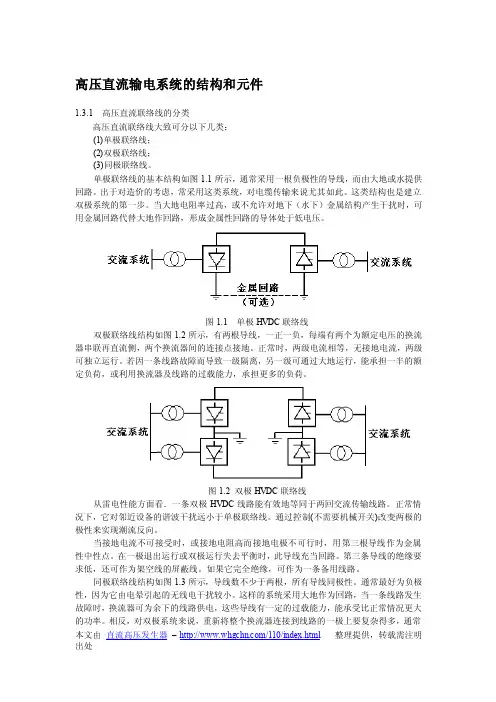

图1.1 单极HVDC联络线双极联络线结构如图1.2所示，有两根导线，一正一负，每端有两个为额定电压的换流器串联再直流侧，两个换流器间的连接点接地。

正常时，两级电流相等，无接地电流，两级可独立运行。

若因一条线路故障而导致一级隔离，另一级可通过大地运行，能承担一半的额定负荷，或利用换流器及线路的过载能力，承担更多的负荷。

图1.2 双极HVDC联络线从雷电性能方面看．一条双极HVDC线路能有效地等同于两回交流传输线路。

正常情况下，它对邻近设备的谐波干扰远小于单极联络线。

通过控制(不需要机械开关)改变两极的极性来实现潮流反向。

当接地电流不可接受时，或接地电阻高而接地电极不可行时，用第三根导线作为金属性中性点。

在一极退出运行或双极运行失去平衡时，此导线充当回路。

第三条导线的绝缘要求低，还可作为架空线的屏蔽线。

如果它完全绝缘，可作为一条备用线路。

同极联络线结构如图1.3所示，导线数不少于两根，所有导线同极性。

通常最好为负极性，因为它由电晕引起的无线电干扰较小。

这样的系统采用大地作为回路，当一条线路发生故障时，换流器可为余下的线路供电，这些导线有一定的过载能力，能承受比正常情况更大的功率。

相反，对双极系统来说，重新将整个换流器连接到线路的一极上要复杂得多，通常本文由直流高压发生器–/110/index.html整理提供，转载需注明是不可行的。

在考虑连续的地电流是可接受的情况下，同极联络线具有突出的优点。

2024年高压直流输电系统（HVDC系统）市场前景分析引言高压直流输电系统（HVDC系统）是一种将电能以直流形式进行长距离传输的技术，在能源领域具有广泛的应用。

随着全球能源需求的增长和可再生能源的普及，HVDC系统在电力输送领域的市场前景变得越来越重要。

本文将对HVDC系统的市场前景进行分析。

HVDC系统的优势HVDC系统相比传统的交流输电系统具有众多的优势，因此在特定场景下得到了广泛的应用。

- 长距离传输：HVDC系统能够有效地在数百至数千公里的距离上传输电能，减少了输电过程中的输电损耗。

- 灵活性：HVDC系统能够方便地实现不同输电距离和功率等级之间的适配，灵活性高。

- 可靠性：HVDC系统的电力传输更稳定，可靠性更高，可以降低输电故障的可能性。

- 少占用土地：HVDC线路相对交流输电线路而言，占用土地较少，对环境影响较小。

HVDC系统市场的发展趋势HVDC系统市场在全球范围内呈现出快速增长的趋势，并且未来几年仍有望保持较高的发展速度。

以下是HVDC系统市场的几个发展趋势： ### 1. 可再生能源的普及随着可再生能源的普及，特别是风力和太阳能等清洁能源的广泛应用，需要将这些能源从发电站输送到消费地点。

HVDC系统可以有效地支持可再生能源的输电需求，因此可以预见，在可再生能源的快速发展下，HVDC系统市场需求将持续增长。

2. 电网互联随着全球电力需求的增长，不同地区之间的电网互联成为了一个重要的趋势。

HVDC系统能够通过长距离的、低损耗的电能传输，实现区域之间的电力交换。

因此，HVDC系统在电网互联方面具有巨大的潜力，并且有望在全球范围内持续发展。

3. 港口供电需求随着港口货运业的不断发展，港口供电需求也在增加。

HVDC系统由于其长距离输电能力和可靠性，可以极好地满足港口供电的需求。

因此，HVDC系统在港口供电领域的应用前景非常广阔。

4. 电力交易随着电力市场的改革和电力交易的开展，HVDC系统作为一种高效、可靠的电能传输技术，有望在电力交易中发挥重要作用。

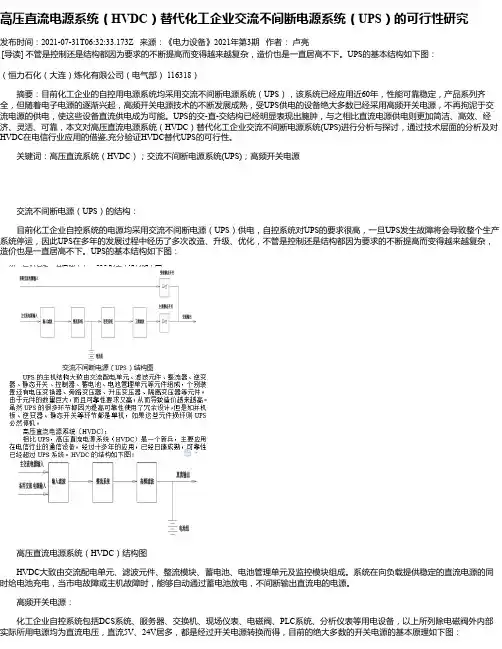

高压直流电源系统（HVDC）替代化工企业交流不间断电源系统（UPS）的可行性研究发布时间：2021-07-31T06:32:33.173Z 来源：《电力设备》2021年第3期作者：卢亮[导读] 不管是控制还是结构都因为要求的不断提高而变得越来越复杂，造价也是一直居高不下。

UPS的基本结构如下图：（恒力石化（大连）炼化有限公司（电气部） 116318）摘要：目前化工企业的自控用电源系统均采用交流不间断电源系统（UPS），该系统已经应用近60年，性能可靠稳定，产品系列齐全，但随着电子电源的逐渐兴起，高频开关电源技术的不断发展成熟，受UPS供电的设备绝大多数已经采用高频开关电源，不再拘泥于交流电源的供电，使这些设备直流供电成为可能。

UPS的交-直-交结构已经明显表现出臃肿，与之相比直流电源供电则更加简洁、高效、经济、灵活、可靠，本文对高压直流电源系统（HVDC）替代化工企业交流不间断电源系统(UPS)进行分析与探讨，通过技术层面的分析及对HVDC在电信行业应用的借鉴,充分验证HVDC替代UPS的可行性。

关键词：高压直流系统（HVDC）；交流不间断电源系统(UPS)；高频开关电源交流不间断电源（UPS）的结构：目前化工企业自控系统的电源均采用交流不间断电源（UPS）供电，自控系统对UPS的要求很高，一旦UPS发生故障将会导致整个生产系统停运，因此UPS在多年的发展过程中经历了多次改造、升级、优化，不管是控制还是结构都因为要求的不断提高而变得越来越复杂，造价也是一直居高不下。

UPS的基本结构如下图：高压直流电源系统（HVDC）结构图HVDC大致由交流配电单元、滤波元件、整流模块、蓄电池、电池管理单元及监控模块组成。

系统在向负载提供稳定的直流电源的同时给电池充电，当市电故障或主机故障时，能够自动通过蓄电池放电，不间断输出直流电的电源。

高频开关电源：化工企业自控系统包括DCS系统、服务器、交换机、现场仪表、电磁阀、PLC系统、分析仪表等用电设备，以上所列除电磁阀外内部实际所用电源均为直流电压，直流5V、24V居多，都是经过开关电源转换而得，目前的绝大多数的开关电源的基本原理如下图：高频开关电源基本原理图从开关电源的原理图可以看出，不管是交流电源输入还是直流电源输入，只要满足开关电源的输入条件，均可在输出端得到期望的直流电压。

⾼压直流HVDC⽬录⼀、概述 (2)1.1 基本概况 (2)1.2 ⾼压直流供电技术特⾊ (3)1.3 使⽤范围 (5)⼆、范⽂引⽤书 (5)三、规划设计要求 (6)3.1 使⽤环境条件 (6)3.2 系统标准电压 (6)3.3 系统组成 (7)3.4 系统容量配置 (7)3.5 蓄电池组配置 (8)3.6 系统采⽤悬浮⽅式供电 (9)3.7 保护接地⽅式 (9)3.8 保护接地⽅式 (9)3.9 末端设备配电及控制⽅式………………………………………………………四、系统设备技术要求………………………………………………………4.1 系统总体技术要求………………………………………………………4.2 系统保护功能要求………………………………………………………4.3 告警性能要求………………………………………………………4.4 防雷性能要求………………………………………………………4.5 安全性能要求………………………………………………………4.6 系统电磁兼容性要求………………………………………………………4.7 系统⾳响噪声要求………………………………………………………4.8 可靠性指标要求………………………………………………………4.9 监控模块功能要求………………………………………………………4.10 整流模块功能要求………………………………………………………4.11 交流配电功能要求直流总输出屏要求……………………………………4.12 机房直流配电屏要求………………………………………………………4.13 直流电源列柜要求………………………………………………………4.14 设备外观与结构要求………………………………………………………五、IT 设备对 HVDC 的适应性要求………………………………………………………5.1 采⽤单相交流 220V 供电的 IT 设备……………………………………5.2 采⽤三相交流 380V 供电的 IT 设备………………………………………六、结束语………………………………………………………⼀.概述1.1基本概述1.交流UPS存在的问题通信电源发展⾄今，IT设备⼀直采⽤ UPS 电源系统供电或低压直流系统（-48V）供电。

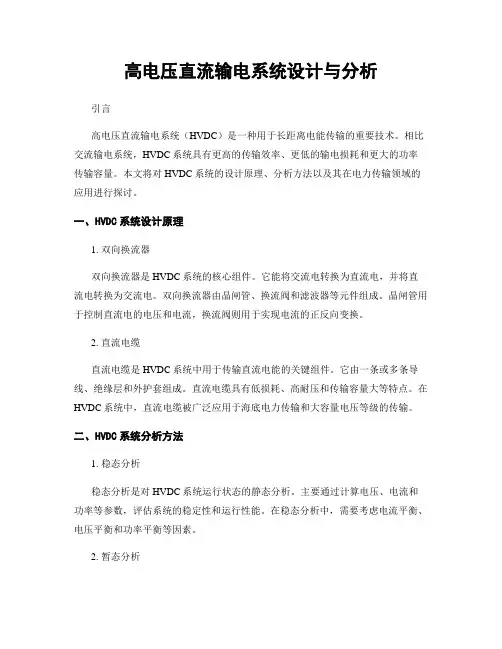

高电压直流输电系统设计与分析引言高电压直流输电系统（HVDC）是一种用于长距离电能传输的重要技术。
