高压直流输电控制系统

高压直流输电系统的优化设计与控制在电力系统中，输电是一个非常关键的环节，直接影响着电网的稳定性和可靠性。

而在传统的交流输电系统中，由于其存在着许多的技术和经济瓶颈，因此人们开始逐渐关注起了高压直流输电技术。

那么，高压直流输电系统的优化设计与控制有哪些方面需要注意呢？一、高压直流输电系统的结构高压直流输电系统的基本结构主要由电源、输电线路、换流站和负载组成。

其中，电源主要是指输电电压的直流电源，输电线路则是将输电电力从电源送到负载的导体。

换流站则起着交流和直流之间的转换作用，其主要由阀组、变压器、控制电路等部件组成。

负载则是指最终使用电力的用户和设备。

整个系统的结构如下图所示：二、高压直流输电系统的控制策略高压直流输电系统的控制策略主要包括两个方面，即数字控制和模拟控制。

数字控制则主要是指采用数字控制器来进行输电系统的控制。

模拟控制则主要是指采用模拟电路来进行输电系统的控制。

在数字控制方面，由于其运算速度快、精度高和可靠性强等优势，因此被广泛应用于高压直流输电系统中的控制。

而在模拟控制方面，则主要采用一些模拟电路来进行变流器的控制，例如采用三相桥式整流变流器进行直流电压的调节。

三、高压直流输电系统的波动控制高压直流输电系统的波动控制主要是指控制输电电压和电流的波动范围。

在实际应用中，由于输电线路的天气和负载的变化等因素的影响，输电电压和电流的波动是无法避免的。

因此需要采用一些控制策略来对其进行控制。

其中，常用的控制策略主要包括PID控制、模糊控制和神经网络控制等。

通过这些控制策略，可以对输电电压和电流进行实时监测和控制，保证输电系统的稳定性和可靠性。

四、高压直流输电系统的损耗优化高压直流输电系统的损耗优化主要是指降低输电线路和换流站的损耗，从而提高输电系统的效率。

在实际应用中，输电线路和换流站的损耗主要来自于电阻、电感和电容三个方面。

降低损耗的方法主要包括采用低损耗的输电线路材料、增加换流站的变压器输入电压等。

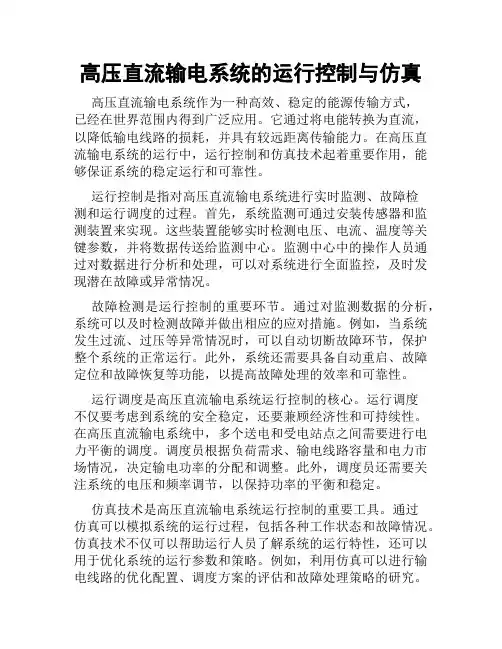

高压直流输电系统的运行控制与仿真高压直流输电系统作为一种高效、稳定的能源传输方式，已经在世界范围内得到广泛应用。

它通过将电能转换为直流，以降低输电线路的损耗，并具有较远距离传输能力。

在高压直流输电系统的运行中，运行控制和仿真技术起着重要作用，能够保证系统的稳定运行和可靠性。

运行控制是指对高压直流输电系统进行实时监测、故障检测和运行调度的过程。

首先，系统监测可通过安装传感器和监测装置来实现。

这些装置能够实时检测电压、电流、温度等关键参数，并将数据传送给监测中心。

监测中心中的操作人员通过对数据进行分析和处理，可以对系统进行全面监控，及时发现潜在故障或异常情况。

故障检测是运行控制的重要环节。

通过对监测数据的分析，系统可以及时检测故障并做出相应的应对措施。

例如，当系统发生过流、过压等异常情况时，可以自动切断故障环节，保护整个系统的正常运行。

此外，系统还需要具备自动重启、故障定位和故障恢复等功能，以提高故障处理的效率和可靠性。

运行调度是高压直流输电系统运行控制的核心。

运行调度不仅要考虑到系统的安全稳定，还要兼顾经济性和可持续性。

在高压直流输电系统中，多个送电和受电站点之间需要进行电力平衡的调度。

调度员根据负荷需求、输电线路容量和电力市场情况，决定输电功率的分配和调整。

此外，调度员还需要关注系统的电压和频率调节，以保持功率的平衡和稳定。

仿真技术是高压直流输电系统运行控制的重要工具。

通过仿真可以模拟系统的运行过程，包括各种工作状态和故障情况。

仿真技术不仅可以帮助运行人员了解系统的运行特性，还可以用于优化系统的运行参数和策略。

例如，利用仿真可以进行输电线路的优化配置、调度方案的评估和故障处理策略的研究。

此外，仿真还可以用于培训运行人员，提高他们的应急处理能力和工作效率。

为了保证高压直流输电系统的运行控制和仿真的准确性和可靠性，需要借助先进的信息技术和通信技术。

例如，可以利用远程监控系统和数据传输系统实现对系统的远程监测和控制。

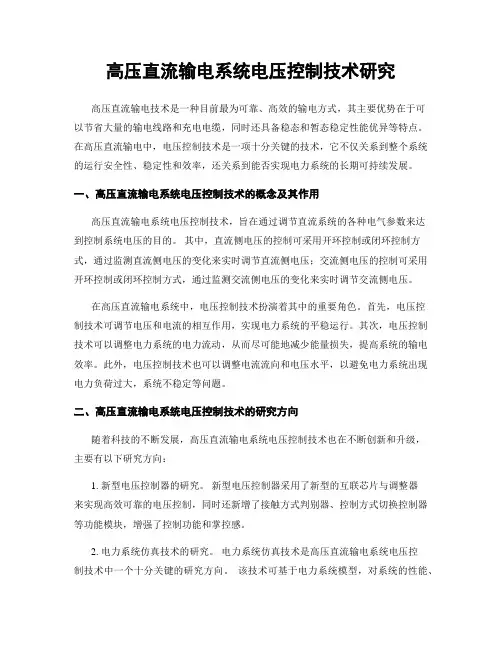

高压直流输电系统电压控制技术研究高压直流输电技术是一种目前最为可靠、高效的输电方式，其主要优势在于可以节省大量的输电线路和充电电缆，同时还具备稳态和暂态稳定性能优异等特点。

在高压直流输电中，电压控制技术是一项十分关键的技术，它不仅关系到整个系统的运行安全性、稳定性和效率，还关系到能否实现电力系统的长期可持续发展。

一、高压直流输电系统电压控制技术的概念及其作用高压直流输电系统电压控制技术，旨在通过调节直流系统的各种电气参数来达到控制系统电压的目的。

其中，直流侧电压的控制可采用开环控制或闭环控制方式，通过监测直流侧电压的变化来实时调节直流侧电压；交流侧电压的控制可采用开环控制或闭环控制方式，通过监测交流侧电压的变化来实时调节交流侧电压。

在高压直流输电系统中，电压控制技术扮演着其中的重要角色。

首先，电压控制技术可调节电压和电流的相互作用，实现电力系统的平稳运行。

其次，电压控制技术可以调整电力系统的电力流动，从而尽可能地减少能量损失，提高系统的输电效率。

此外，电压控制技术也可以调整电流流向和电压水平，以避免电力系统出现电力负荷过大，系统不稳定等问题。

二、高压直流输电系统电压控制技术的研究方向随着科技的不断发展，高压直流输电系统电压控制技术也在不断创新和升级，主要有以下研究方向：1. 新型电压控制器的研究。

新型电压控制器采用了新型的互联芯片与调整器来实现高效可靠的电压控制，同时还新增了接触方式判别器、控制方式切换控制器等功能模块，增强了控制功能和掌控感。

2. 电力系统仿真技术的研究。

电力系统仿真技术是高压直流输电系统电压控制技术中一个十分关键的研究方向。

该技术可基于电力系统模型，对系统的性能、稳定性等进行仿真模拟，找出系统中可能存在的风险、异常状态等问题，有助于提高系统的稳定性和性能。

3. 大电阻率介质的研究。

大电阻率介质是目前高压直流输电系统中接收、传输电能的一种新型介质，与传统导体相比具有体积小、重量轻、导电性能良好等特点。

高压直流输电系统控制保护整定技术规程1. 引言高压直流输电系统是一种高效、稳定的输电方式，具有输送大容量、远距离、低损耗等优势。

为了确保高压直流输电系统的安全运行，需要制定一套科学、合理的控制保护整定技术规程。

本文将对高压直流输电系统的控制保护整定技术进行全面详细、完整深入的介绍。

2. 控制保护整定技术的重要性高压直流输电系统是电力系统中的重要组成部分，其稳定运行对于保障电力供应的可靠性至关重要。

控制保护整定技术的合理应用可以提高系统的稳定性，降低故障风险，确保系统的安全运行。

因此，制定一套科学、合理的控制保护整定技术规程对于高压直流输电系统的运行和管理具有重要意义。

3. 控制保护整定技术规程的编制原则制定高压直流输电系统控制保护整定技术规程时，需要遵循以下原则：•安全性原则：确保系统的安全运行是制定技术规程的首要原则。

规程中应包含可靠的控制保护措施，以保护系统免受故障和意外情况的影响。

•稳定性原则：保持系统的稳定运行是制定技术规程的核心原则。

规程中应包含合理的控制策略和整定参数，以确保系统在各种工况下都能保持稳定。

•经济性原则：合理利用资源，降低运行成本是制定技术规程的重要原则。

规程中应包含经济有效的控制保护方案，以最大程度地提高系统的运行效率。

•可操作性原则：规程应具备可操作性，方便运维人员实施。

规程中应包含清晰的操作指南和参数设置方法，以便于实际应用。

4. 控制保护整定技术规程的内容高压直流输电系统控制保护整定技术规程的内容应包括以下方面：4.1 控制策略•控制模式：规定高压直流输电系统的控制模式，包括整流侧和逆变侧的控制方式。

•调节策略：规定控制系统的调节策略，包括电流控制、电压控制、功率控制等。

•控制参数：规定各个控制参数的取值范围和整定方法，确保系统的稳定运行。

4.2 保护策略•故障检测：规定故障检测的方法和准则，包括过流保护、过压保护、短路保护等。

•故障定位：规定故障定位的方法和准则，包括故障测距、故障类型识别等。

高压直流输电系统的电力电子控制电力电子技术在现代电力系统中起着至关重要的作用，特别是在高压直流（HVDC）输电系统中。

HVDC技术通过将直流电能从一地点传输到另一地点，具有高效、长距离、低损耗等优势，因此在远距离能源传输和互联网交互方面得到广泛应用。

本文将详细讨论HVDC系统中的电力电子控制，包括主要的控制策略和关键技术。

一、HVDC系统概述HVDC系统是通过将交流电能转换成直流电能，再将其传输到目标地点，再转换成交流电能供应给终端用户。

由于其双向传输的能力，可实现间歇化和平续化的输电方式，使得电力网间的互联互通得以实现。

HVDC系统通常由两个重要部分组成：换流站和线路。

二、HVDC控制策略1. 电压源换流器（VSC）控制策略VSC作为HVDC系统中的关键组件，通过控制其输出电压的幅值和相位，实现将交流电压转换为直流电压，并确保传输过程中的电流稳定。

基于VSC的控制策略通常包括电压控制、电流控制和功率控制等。

2. 直流谐振器控制策略直流谐振器用于消除HVDC系统中的直流电压谐波，防止谐波传输到交流侧。

通过合理的控制直流谐振器参数和谐波抑制技术，可以有效降低谐波对电力系统的影响。

3. 终端电压控制策略HVDC系统的终端电压控制是为了保证系统稳定运行和终端电压的合格供应。

该策略可通过反馈控制和前馈控制相结合的方式实现。

其中，反馈控制主要用于响应系统的快速动态特性，前馈控制则用于消除系统的静态误差。

三、HVDC关键技术1. 功率半导体器件HVDC系统中的功率半导体器件起着关键的作用，如晶闸管、IGBT等。

这些器件具有高压、高功率和高可靠性的特点，用于实现电压和电流的控制。

2. 数字信号处理技术HVDC系统中采用数字信号处理技术，可以实现对电流和电压等参数的测量和控制。

数字信号处理器（DSP）和现场可编程门阵列（FPGA）等技术的应用，提高了HVDC系统的可靠性和性能。

3. 快速控制技术由于HVDC系统的传输速度很快，对于电力电子控制的响应速度要求非常高。

高压直流输电的基本控制原理引言高压直流输电（High Voltage Direct Current Transmission，简称HVDC）是利用直流电进行长距离电能传输的一种电力传输方式。

相比传统的交流输电，HVDC具有输送能力强、输电距离远、输电损耗小等优势，因此被广泛应用于长距离大容量电力传输领域。

本文将介绍高压直流输电的基本控制原理。

1. 高压直流输电系统架构HVDC系统由两个互补的部分组成：直流变换站（Converter Station）和直流输电线路（Transmission Line）。

1.1 直流变换站直流变换站有两个关键组成部分：直流输电端（Rectifier），用于将交流输电线路的电能转换为直流电能；直流送电端（Inverter），用于将直流电能转换为交流电能。

直流变换站还包括转换器阀（Converter Valve）和控制系统，用于实现电能的双向转换和控制。

1.2 直流输电线路直流输电线路是连接两个直流变换站的输电线路，通常采用高压直流输电线路（High Voltage Direct Current Transmission Line）或双回线方式。

直流输电线路的主要组成部分有导线、绝缘子、支架等。

2. 高压直流输电的基本控制原理高压直流输电系统的基本控制原理是通过控制直流变换站和直流输电线路的参数来实现对系统的稳定性、功率传输和电压/电流等的调节。

2.1 直流变换站控制直流变换站通过改变直流输电端和直流送电端的工作状态，实现电流方向和功率的控制。

主要的控制策略有以下几种： - 换流控制：控制换流阀的开关时间，改变电流的方向； - 功率控制：通过调整换流阀的开关时间，控制功率的输入和输出； - 电压/电流控制：通过调整换流阀的开关时间，控制电压/电流的大小和稳定性。

2.2 直流输电线路控制直流输电线路的控制主要包括电流控制和电压控制两个方面： - 电流控制：通过调整输电线路的电流大小和方向，实现输电功率的调整和平衡。

高压直流输电设计手册一、引言高压直流输电（HVDC）系统是现代电力传输的重要方式之一，尤其在长距离、大功率输电和分布式能源应用等领域具有显著优势。

本手册旨在为高压直流输电系统的设计、建设和运营提供全面的指导和建议。

二、直流输电系统概述高压直流输电系统主要由换流站、直流输电线路和控制系统等组成。

换流站负责将交流电转换为直流电，或者将直流电逆变为交流电，是整个系统的核心。

直流输电线路负责传输直流电，其设计与常规的交流输电线路有所不同。

控制系统与保护系统协同工作，确保系统的稳定运行和故障时的快速响应。

三、电力电子设备电力电子设备是高压直流输电系统的关键组成部分，主要包括换流器、变压器、滤波器等。

换流器是实现交流电与直流电相互转换的核心设备，其性能直接影响整个系统的性能。

变压器用于升高或降低电压，以适应不同的输电需求。

滤波器用于减小换流过程中产生的谐波，提高供电质量。

四、直流输电线路设计直流输电线路的设计需考虑输电距离、功率等级、地理环境等多种因素。

一般而言，直流输电线路的损耗较小，可以远距离输送电能。

同时，线路的设计还需考虑电磁环境的影响，以降低对周围环境和生物的影响。

五、控制系统与保护系统控制系统是高压直流输电系统的神经中枢，负责调节系统的功率传输和保障系统的稳定性。

保护系统则是系统的安全卫士，负责在系统出现故障时快速切断电源，保护设备和人员的安全。

六、电力电子仿真与建模电力电子仿真与建模是高压直流输电系统设计和优化不可或缺的工具。

通过仿真与建模，可以模拟系统的运行特性，预测潜在的问题，优化系统的性能。

同时，还可以为控制策略的开发和保护系统的设计提供理论支持。

七、环境影响与可持续性高压直流输电系统在建设和运营过程中可能对环境产生一定的影响。

因此，系统的设计应充分考虑环境保护和可持续性发展的原则。

例如，应尽量采用环保型的材料和设备，减少对自然景观的影响等。

八、运行与维护策略为了保证高压直流输电系统的稳定运行和延长设备的使用寿命，需要制定一套完善的运行与维护策略。

±800千伏特高压直流输电原理
一、直流输电系统
直流输电系统是特高压直流输电的核心组成部分，主要由换流站、输电线路和控制系统等组成。

二、换流站设备
换流站设备是直流输电系统的关键设备，包括换流变压器、换流阀、直流滤波器、无功补偿装置等。

换流阀是换流站的核心设备，通过控制换流阀的开通和关断，可以实现直流电和交流电的转换。

三、输电线路
特高压直流输电的输电线路采用架空线路或电缆线路，具有传输距离远、输送容量大、电压等级高、输电效率高等优点。

四、控制系统
控制系统是直流输电系统的核心，它包括调节器、保护装置、测量装置等。

控制系统通过对输电线路的电压、电流等参数进行监测和控制，保证输电系统的稳定运行。

五、电力电子技术
特高压直流输电采用了大量的电力电子技术，包括脉宽调制技术、同步开关技术等。

这些技术的应用可以实现电力的高效传输和系统的稳定控制。

六、电磁环境
特高压直流输电的电磁环境影响较小，因为其采用直流输电方式,没有交流输电的谐波和无功功率等问题。

但是，在换流过程中会产生
一定的电磁噪声，需要采取措施进行降噪处理。

七、经济效益
特高压直流输电具有传输距离远、输送容量大等优点，可以大幅度降低电力传输的成本，提高能源利用效率。

同时，特高压直流输电还可以实现不同地区之间的电力互济，提高电力系统的整体效益。

高压直流输电系统的稳定控制与保护引言高压直流输电系统是一种用于长距离电力传输的技术，具有传输能力强、输电损耗小、环境影响少等优势。

然而，高压直流输电系统在运行过程中也面临着一些挑战，例如稳定控制和保护问题。

本文将探讨高压直流输电系统的稳定控制与保护技术，旨在提供一种全面的了解。

一、高压直流输电系统的稳定控制高压直流输电系统的稳定控制是指对系统的电压、功率、频率等进行实时调节，以确保系统的稳定运行。

稳定控制可分为两个方面：电力稳定控制和频率稳定控制。

1. 电力稳定控制电力稳定控制是指根据负荷需求和传输能力，实时调整高压直流输电系统的电压和功率，以保证系统供电的稳定性。

为了实现电力稳定控制，可以采用频率反馈控制方法，通过自动控制装置调整换流变压器的触发角来控制电流。

同时，还可以使用能量储备装置来补偿瞬间负荷变化引起的电力不平衡。

能量储备装置可以是电容器或电感器，通过储存电能或释放电能来调整系统的电力平衡。

此外，还可采用先进的预测控制算法，根据系统的实时运行情况，预测未来的负荷变化，进一步优化电力调控策略。

2. 频率稳定控制频率稳定控制是指在高压直流输电系统中，通过调节直流电流的大小和相位，以及调节换流变压器和直流系统的参数，来控制系统的频率变化。

频率稳定控制可以通过反馈控制的方法实现，根据系统的实时运行情况，调整直流电流和换流变压器的参数，以使系统的频率保持在设定范围内。

此外，还可以使用先进的自适应控制算法，通过监测和分析系统的频率变化，自动调整控制策略，提高系统的频率稳定性。

二、高压直流输电系统的保护技术高压直流输电系统的保护技术是指在系统故障或异常情况下，及时采取措施，限制故障范围和保护设备的安全运行。

保护技术主要包括故障检测、故障定位和故障隔离。

1. 故障检测故障检测是指通过监测高压直流输电系统的各种参数，如电压、电流、功率等，来检测故障的发生。

常用的故障检测方法包括差动保护、过流保护和电压保护等。

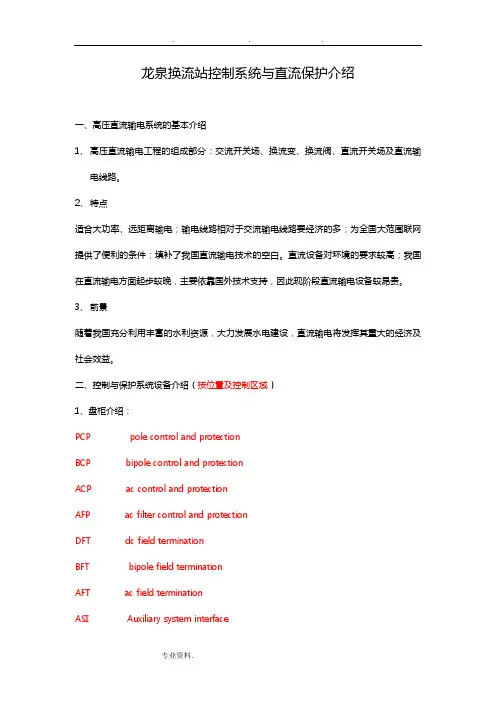

龙泉换流站控制系统与直流保护介绍一、高压直流输电系统的基本介绍1、高压直流输电工程的组成部分：交流开关场、换流变、换流阀、直流开关场及直流输电线路。

2、特点适合大功率、远距离输电；输电线路相对于交流输电线路要经济的多；为全国大范围联网提供了便利的条件；填补了我国直流输电技术的空白。

直流设备对环境的要求较高；我国在直流输电方面起步较晚，主要依靠国外技术支持，因此现阶段直流输电设备较昂贵。

3、前景随着我国充分利用丰富的水利资源，大力发展水电建设，直流输电将发挥其重大的经济及社会效益。

二、控制与保护系统设备介绍（按位置及控制区域）1、盘柜介绍：PCP pole control and protectionBCP bipole control and protectionACP ac control and protectionAFP ac filter control and protectionDFT dc field terminationBFT bipole field terminationAFT ac field terminationASI Auxiliary system interfaceTFT Transformer Field TerminationATI auto transformer interfaceCP control pulseCRC cyclic redundancy checkDCOCT dc optical current transducerDPM digital signal processorGWS gate workstationOWS operator workstationEWS ENGINERRING WORKSTATIONERCS electronic reactive control systemFP fire pulseI/O input/outputLAN local area networkCAN Control Area NetworkTDM Time Division MultiplexLFL line fault recorderMACH2 Modular Advanced Control HVDC(High Voltage Direct Current) and SVC(Static Reactive Power Compensation) 2nd editionDOCT digital optical current transducerOIB optical interface boardRPC reactive power controlSCM Station Control monitoringTHM thyristor monitoringVCU valve control unitCCP cooling control and protectionCFC Converter Firing ControlETCS Electronic Transformer Control SystemHDLC High-level Data Link ControlPCI Peripheral（外围设备）Component Interconnection SCADA Station Control and Data Acquisition(获得)TCC Tap Changer ControlACS自动监视系统COMM通讯程序（主计算机的软件部分）DSP数字信号处理器ETCS电力变压器控制系统GUI图形用户界面GWS网关站（远控）I/O输入/输出MACHMC1（2）主计算机EWS工程师工作站OWS操作员工作站PC个人电脑P IS设备信息系统SUP监视器TFR故障录波VSS软件库ESD静电释放PCB印刷电路板2、板卡介绍：PS801 高性能的DSP板（6个DSP板）PS820 HDLC通讯与监控板（6个DSP板）PS830 I/O处理板PS831 CAN/HDLC光桥PS832 CAN/CAN桥PS841 交流电压测量板PS842 交流电压测量板PS844 电压分配板PS8451A 电流测量板PS850 控制I/O板PS851 110V数字输入板PS853 数字量输入板PS860 高性能的输入/输出板PS862A 隔离模拟测量板PS868 PT100与4-20mA输入板（小电流/电压测量板）PS870 总线连接板PS871 I/O总线连接板PS872 时间同步板（从主时钟分配一个秒脉冲同步信号到最多五个本地用户）PS873 总线延伸与终端板PS876 TDM光通讯板PS877 VCU传输/接收板PS880 21槽底版PS891A 电源板PS900 阀控中央处理单元PS906 阀控16通道光通道输入/输出板控制系统三、控制主要包含的内容控制系统主要包括——ACP控制：断路器、隔离刀闸的顺序控制，主变的分接头控制等。

高压直流输电系统的保护与控制随着能源需求的不断增长和可再生能源的快速发展，高压直流输电系统作为一种高效、可靠的能源传输方式正逐渐受到广泛关注和应用。

本文将探讨高压直流输电系统的保护与控制措施，以期提高其安全性和稳定性。

一、高压直流输电系统的概述和应用高压直流输电系统是一种以直流电流传输能量的系统，在能量传输距离远、输电损耗小、控制方便等方面具有优势。

它通常由换流站、输电线路和接收站组成，可以广泛应用于远距离、大容量的能源传输，如跨越海洋、山区等地形复杂的区域。

二、高压直流输电系统的保护措施保护措施是高压直流输电系统不可或缺的一部分，它主要包括过电压保护、过电流保护和过温保护等。

过电压保护是指在高压直流输电系统中，当系统中出现电压异常升高的情况时，通过采取相应的保护措施来保护系统的安全运行。

其中，最常见的一种保护方法是安装过电压保护器，它可以有效限制电流的上升速度，避免电流超过设定值。

过电流保护是指在高压直流输电系统中，当系统中出现电流异常升高的情况时，通过采取相应的保护措施来保护系统的设备和电源。

在实际应用中，通常会采用电流保护器、熔断器等设备，当系统中的电流超过设定值时，这些保护装置将迅速切断电路，避免设备受损。

过温保护是指在高压直流输电系统中，当系统中的温度异常升高时，通过采取相应的保护措施来保护系统的设备和人员安全。

一般情况下，会在关键设备上安装温度传感器，当温度超过设定阈值时，保护装置将切断电路，以防止设备过热。

三、高压直流输电系统的控制措施高压直流输电系统的控制措施主要包括稳压控制、防止电弧故障和故障诊断等。

稳压控制是指通过控制换流站的换流变压器和逆变器的工作方式，以保持系统中的电压稳定。

通过使用先进的控制算法和自动化设备，可以实时监测系统中的电压变化，并根据需求调节换流站的工作状态，以确保稳定的电压输出。

防止电弧故障是高压直流输电系统中一个重要的控制环节。

电弧故障是指当系统中的电压或电流超过一定阈值时，导致电路中发生弧光放电。

1.高压直流输电系统的主要设备名称：换流变压器。

换流器。

平波电抗器。

交流滤波器，直流滤波器，控制保护系统，接地极引线，接地极，远动通信系统2.直流输电系统中交流滤波器的功能：抑制换流器产生的注入交流系统的谐波电流；同时补偿换流器吸收的无功补偿；3.逆变器采用定熄弧角控制的目的：一方面防止逆变器换相失败，同时保证无功需求最小。

4.直流输电系统换流站装设的无功补偿装置类型：机械投切式无功补偿装置。

静止无功补偿装置。

同步调相机。

5.晶闸管导通的条件：1）要有适当的正向阳极电压；6. 2）还要有适当的正向门极电压，且晶闸管一旦导通，门极将失去作用7.晶闸管的关断条件：1.阳极电位高于阴极电位或阴极电流小于维持电流。

2. 使流过晶闸管的电流降到接近于零的某一数值（称为维持电流）以下才能关断。

否则即使除去了触发脉冲，也不能关断，晶闸管仍能继续导通。

8.双桥整流器交直流侧主要特征谐波次数：9.单桥整流器交直流侧主要特征谐波次数及其变化规律双桥整流器桥间的影响: 邻桥的换相使本桥所有未导通的电压产生畸变。

从而影响整流器侧接班阀的正常开通，以及逆变器侧熄弧阀的可靠关断。

10.直流输电系统潮流调整在变动电流指令值过程中的要求：一定要确保电流裕度的存在，所以在输电功率增加时，先增大整流器的电流定值；反之，在减少输电功率时，先减少逆变器的电流指令值。

11.影响换相压降大小的因素：直流电流和换相电感（书79页）12.高压直流输电系统平波电抗器的作用（1）防止轻载时直流电流断续。

（2）抑制直流故障电流的快速增加，减小逆变器继发换相失败的几率。

（3）减小直流电流文波，与直流滤波器一起共同构成换流站直流谐波滤波电路。

（4）防止直流线路或直流开关站产生的陡波冲击波进入阀厅，从而使换流阀免遭过电压应力过大而损坏。

13.换流变压器的作用1）参与实现交流电和直流电之间的相互变换。

（2）实现电压变换。

（3）抑制直流故障电流。

换流变压器的漏抗限制了阀臂短路和直流母线短路时的故障电流，能有效保护换流阀。

高压直流输电控制系统的MATLAB仿真HVDC就是高压直流输电的缩写，不同于传统的交流输电，采用高压直流输电具有许多交流输电不具备的特性。

比如说，高压输电带来的线路损耗更小、线路允许输送的容量更大。

加之其系统没有交流输电那样复杂，所以相比之下造价更低，经济性较直流输电也有很大优势。

因此。

HDVC 更适用于远距离大容量送电。

并且由于高压直流输电具有经济性好、造价低的特点，远距离大功率输电更有优势。

综上所述，高压直流输电的发展虽然么有交流输电那样顺利，但后来者居上，在未来的输电系统中高压直流输电必将发挥着不可替代的作用。

西电东送呈现继续发展的趋势，各个区域之间的电网联通也是一种趋势，直流输电工程在这一系列趋势中占据主导地位。

所以，在这篇文章中，首先对高压直流输电的背景和近些年来国内外的发展讲解一番，然后大致了解HDVC的特性，包括对结构、原理和控制方法进行了解，再者使用Matlab中的Simulink功能对HDVC系统建模，模拟系统的运行状态，对可能发生的故障进行仿真，然后从仿真波形再研究高压输电特性。

目录1绪论 (2)1.1选题背景及意义 (2)1.1.1国外的研究现状 (2)1.1.2国内的发展现状 (3)1.2课题设计目标 (3)1.2.1经济性 (3)1.2.2互联性 (3)1.2.3控制性 (3)1.3高压直流输电的缺点 (3)2高压直流输电控制基本原理 (5)2.1高压直流输电控制系统分层结构 (5)2.2高压直流输电控制原理 (6)2.3高压直流输电控制方式 (7)2.3.1换流器触发控制 (7)2.3.2换流变压器控制 (7)2.4高压直流输电控制系统基本组成 (7)2.4.1换流器触发控制基本组成 (7)2.4.2换流变压器分接头控制基本组成 (8)3高压直流输电基本构成和工作原理 (9)3.1直流输电系统的构成方式 (9)3.1.1单极系统 (9)3.1.2双极系统 (10)3.1.3背靠背直流系统 (11)3.2高压直流输电的基本结构与工作原理 (11)3.2.1高压直流输电的基本结构与工作原理 (11)3.2.2基于晶闸管的12脉动换流单元 (12)4高压直流输电仿真模型的建立与结果分析 (14)4.1高压直流输电仿真模型的建立 (14)4.1.1线路的参数 (14)4.1.2整流环节简介 (15)4.1.3逆变环节简介 (15)4.1.4滤波器子系统简介 (15)4.2仿真结果分析 (16)4.2.1稳态系统波形 (16)4.2.2 HDVC系统直流线路故障 (17)4.2.3 HDVC系统交流侧故障 (19)5结论 (20)1绪论1.1选题背景及意义随着时代的进步，人们对于电力的需求日益加深，电力工业的发展也愈来愈快，这就使得人们需要更高质量，更大量的电能，于是在输电的过程中，线路可承载的输电容量以及输电效率也愈加重要。

随笔之十二-高压直流输电系统严同· 1 个月前直流输电是我个人比较偏好的一种输电方式了，试作总结一二，主要是高压直流输电（HVDC）。

一、高压直流输电概述高压直流输电：将三相交流电通过换流站整流变成直流电，然后通过直流输电线路送往另一个换流站逆变成三相交流电的输电方式。

高压直流输电原理图如下：•换流器（整流或逆变）：将交流电转换成直流电或将直流电转换成交流电的设备。

•换流变压器：向换流器提供适当等级的不接地三相电压源设备。

•平波电抗器：减小注入直流系统的谐波，减小换相失败的几率，防止轻载时直流电流间断，限制直流短路电流峰值。

•滤波器：减小注入交、直流系统谐波的设备。

•无功补偿设备：提供换流器所需要的无功功率，减小换流器与系统的无功交换。

高压直流输电对比交流输电：1）技术性•功率传输特性。

交流为了满足稳定问题，常需采用串补、静补等措施，有时甚至不得不提高输电电压。

将增加很多电气设备，代价昂贵。

直流输电没有相位和功角，无需考虑稳定问题，这是直流输电的重要特点，也是它的一大优势。

•线路故障时的自防护能力。

交流线路单相接地后，其消除过程一般约0.4~0.8秒，加上重合闸时间，约0.6~1秒恢复。

直流线路单极接地，整流、逆变两侧晶闸管阀立即闭锁，电压降为零，迫使直流电流降到零，故障电弧熄灭不存在电流无法过零的困难，直流线路单极故障的恢复时间一般在0.2~0.35秒。

•过负荷能力。

交流输电线路具有较高的持续运行能力，其最大输送容量往往受稳定极限控制。

直流线路也有一定的过负荷能力，受制约的往往是换流站。

通常分2小时过负荷能力、10秒钟过负荷能力和固有过负荷能力等。

前两者上直流工程分别为10%和25%，后者视环境温度而异。

就过负荷而言，交流有更大灵活性，直流如果需要更大过负荷能力，则在设备选型时要预先考虑，此时需增加投资。

•潮流和功率控制。

交流输电取决于网络参数、发电机与负荷的运行方式，值班人员需要进行调度，但又难于控制，直流输电则可全自动控制。

高压直流输电系统的控制策略研究引言高压直流输电系统（HVDC）是一种用于远距离电能传输的重要工具。

相对于传统的交流输电系统，HVDC具有更高的输电效率、更小的功率损耗以及更强的稳定性。

然而，HVDC系统的控制策略对于系统的运行和性能至关重要。

本文将探讨HVDC系统的控制策略研究及其对系统的影响。

1. HVDC系统的基本原理HVDC系统通过将交流电转换为直流电，再将其输送到需要的地方，实现长距离电能传输。

它主要由直流电源、换流器和滤波器组成。

其中，换流器起到将交流电转化为直流电，并反之，实现电能的双向传输作用。

滤波器则用于消除谐波和滤波噪声。

2. HVDC系统的控制策略2.1 电流控制策略HVDC系统的电流控制策略是确保直流电流的稳定性和可靠性。

电流控制策略的主要目标是调整换流器的开关状态，以控制电流水平。

常用的控制策略包括直接电流控制（DCC）和双闭环控制策略（DCLC）。

DCC是一种简单且易于实现的控制策略，但其对电流波动的响应较慢。

DCLC则通过闭环反馈控制，可以更好地跟踪和控制电流的变化。

2.2 电压控制策略HVDC系统的电压控制策略是确保在远距离传输过程中，维持稳定的电压水平。

电压控制策略通常通过调节换流器的输出电压来实现。

常用的控制策略包括调整逆变器的调制指数、控制逆变器的PWM频率和精确控制电阻。

这些控制策略可以确保电压的稳定性和可靠性，从而提高系统的性能。

3. 控制策略对HVDC系统的影响3.1 稳定性HVDC系统的控制策略对系统的稳定性有着重要影响。

合理的控制策略可以有效地抑制系统中的振荡和波动，提高系统的稳定性。

在电流和电压方面的控制策略能够减小电流和电压的波动，在改善系统动态响应方面起到关键作用。

3.2 效率HVDC系统的控制策略对系统的传输效率有着直接影响。

有效的控制策略可以减小系统的功率损耗，提高能量的传输效率。

通过调整电流和电压控制策略，可以实现系统的最佳性能，提高能量利用率。
