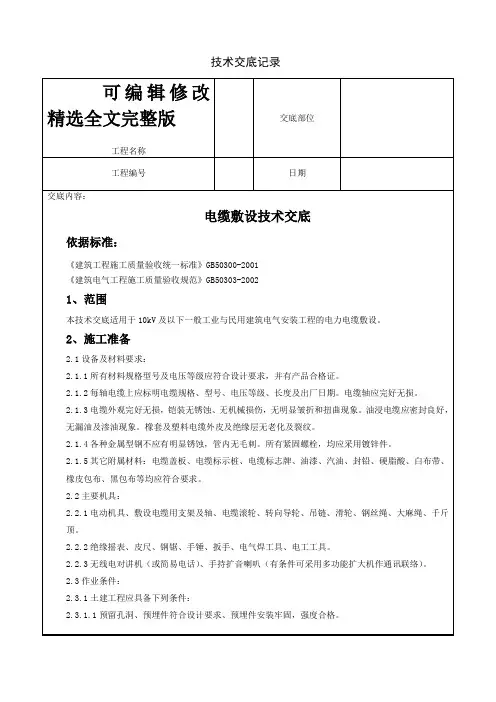

电线、电缆穿管和线槽敷设技术交底

可编辑修改精选全文完整版交底部位工程名称工程编号日期图2-13.3直埋电缆敷设：3.3.1清除沟内杂物，铺完底沙或细土。

3.3.2电缆敷设3.3.2.1电缆敷设可用人力拉引或机械牵引。

采用机械牵引可用电动绞磨或托撬（旱船法）（见图3.3.2.1.1）和（图3.3.2.1.2）。

电缆敷设时，应注意电缆弯曲半径应符合规范要求。

图3.3.2.1.1人力牵引示意图图3.3.2.1.2机械牵引（托撬）示意图3.3.2.2电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。

可编辑修改精选全文完整版交底部位工程名称工程编号日期3.3.3铺砂盖砖：3.3.3.1电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。

3.3.3.2隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。

使用电缆盖板时，盖板应指向受电方向。

3.3.4回填土。

回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。

3.3.5埋标桩：电缆的拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。

直线段应适当加工工业设标桩。

标桩露出地面以15cm为宜。

3.3.6直埋电缆进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理（图3.3.6）。

图3.3.63.3.7有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉，并涂防腐漆。

3.4电缆沿支架、桥架敷设：3.4.1水平敷设3.4.1.1敷设方法可用人力或机械牵引。

3.4.1.2电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。

不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。

3.4.1.3不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。

3.4.1.4同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。

3.4.2垂直敷设。

3.4.2.1垂直敷设，有条件最好自上而下敷设。

水电安装技术交底.技术交底记录工程名称交底内容：一、基本要求1、安装工程必须严格按照已批准的工程设计图纸施工，建设、监理、施工不得擅自变更设计，特别强调建设单位不得随意降低工程建设标准。

2、在施工过程中碰到必要的变更必须由设计部门出具书面变更通知单。

3、安装图纸须由图审中心审查批准，重要变更仍须审查通过。

二、按照施工质量验收规范进行施工安装工程施工必须遵守GB-2002《建筑电气工程施工质量验收规范》、GB-2002《建筑给排水及采暖工程施工质量验收规范》、DGJ32/J16-2014《江苏省住宅工程质量通病控制标准》、DGJ32/TJ103-2010《住宅工程质量分户验收规程》等规范标准的规定。

主要有以下几点：1、安装工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。

2、施工技术方案应经公司技术负责人批准后实施。

3、工程质量验收均应施工单位自行评定的基础上进行。

4、隐蔽工程应在隐蔽前做好相应的试验，由施工单位通知相关单位进行验收，并应形成隐蔽工程验收文件。

5、工程的观感质量应由验收人员通过现场检查，并应共同确认。

6、电工、水工等施工人员及质检人员必须持证上岗。

7、施工人员必须在施工前熟悉图纸和规范，在各工序施工之前应进行技术交底。

交底记录应进入施工资料。

三、选用合格的水电材料1、主要材料进场核查程序：施工单位自检、监理单位平行检查（核查确认）、质量监督站抽检。

2、建筑给水、排水及电气安装工程所用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格文件，规格、型号必须符合设计要求。

3、进场时应对品种、规格、外观等做检查验收，并经监理工程师核查确认，并做好进场验收记录。

4、电气材料必需是经国家级检测认证的合格产物，具有安全认证标志。

电线、开关、插座、线管、接线盒及其面板绝缘材料的阻燃性必需吻合请求；有异议时，按批抽样送检。

四、做好技术资料1、施工单位必须及时、完整地做好水电技术资料，资料应及时整理、签证齐全、与工程实物同步。

线槽安装技术交底一、施工准备（分结构和安装两个阶段）1. 结构阶段：按设计要求，找出线槽出入口，准确位置及路径，找出线槽与各配电柜、箱及电气竖井相互交接的准确位置及分支路径，同时与水暖、通风、消防及照明各图认真核对，避免重叠交叉，落实后在施工图上标明，配合土建做好预留工作。

2. 安装阶段：清理预留填充物，预留管做防腐处理，电气竖井拉垂直线，修正预留洞口四周棱边，保证线槽的垂直度和使用宽度。

二、材料要求及主要工具1.材料要求：金属线槽及安装附件应采用经过镀锌处理的定型产品，线槽的规格、型号应符合设计要求，其阻燃性能应符合防火规范要求，线槽内外应光滑平整、无棱角、无扭曲、翘边和变形现象。

电缆的规格及型号必须符合设计要求，阻燃性能应符合防火规范要求，遥测其阻值不应小于1兆欧。

电缆分支时，应采用“T”型套管及“穿瓷线夹”压接其材质、规格应与电缆的材质及规格相同。

2.主要机具：铅笔、卷尺、线坠、粉线袋、电工用具、手电钻、电锤、云石机、兆欧表、高凳及梯架，橡胶、塑料绝缘包扎带，黑胶布等。

三、作业条件1. 配合土建结构施工的预留洞整形修边，预留管内防腐已完成。

2. 墙面、地面、顶板土建装修已完成。

四、操作工艺流程：核对图纸，找准出入口位置及主干、分支路径定位→预留空洞，密闭套管→弹线定位→金属膨胀螺栓的安装→吊杆、吊架的安装→线槽的安装固定→竖井内线槽作垂直调整→线槽首尾端安装保护接地极→测量电缆所需敷设长度，进行遥测并敷设垂直部分固定→分支压接、绝缘包扎→线路检查、标明路由、扣盖板→调整水平度、垂直度在允许偏差范围内。

五、安装要求（一）支架与吊杆、吊架安装要求：1. 应使用厂家所提供的配套吊杆，支架配件及定型产品。

2. 固定支点间距不应大于1.5-2m，遇“+”字、“T”字、转角、转弯、接口50cm以内应设固定支持及吊架点。

3. 吊杆的直径不小于φ8mm，角钢不小于25*25*3mm。

4. 支架与吊架距上层顶板不应小于150-200mm，距地高度不应低于100-150mm。

电缆线敷设安全技术交底一、工程概述在本次工程中，我们将进行电缆线的敷设工作。

为了确保施工过程的安全与质量，特进行此次安全技术交底。

二、施工准备1、技术准备熟悉施工图纸，明确电缆线的型号、规格、长度、敷设路径等技术要求。

制定详细的施工方案，包括施工流程、施工方法、安全措施等。

2、材料准备电缆线：应符合设计要求，具备质量合格证明文件，外观无损伤、绝缘良好。

电缆桥架、线槽：规格型号符合设计要求，表面光滑、平整，无变形、锈蚀。

固定支架、吊架：材质、规格符合要求，安装牢固。

其他辅助材料：如防火封堵材料、接地导线等，应准备齐全。

3、施工工具准备电缆敷设机、牵引机、吊车等机械设备应性能良好，经过检验合格。

电工工具：如压线钳、剥线钳、螺丝刀等齐全完好。

测量工具：如卷尺、水准仪等精度满足要求。

4、现场准备清理敷设路径上的障碍物，确保道路畅通。

对电缆桥架、线槽进行安装、检查，确保其安装牢固、符合要求。

三、电缆敷设安全要求1、一般安全要求施工人员应穿戴好劳动防护用品，如安全帽、工作服、绝缘鞋等。

严禁酒后作业，严禁在施工现场嬉戏打闹。

施工现场应设置明显的安全警示标志，严禁无关人员进入施工区域。

2、高处作业安全要求在进行高处电缆敷设作业时，必须系好安全带，安全带应高挂低用。

搭建的脚手架应牢固可靠，经检查验收合格后方可使用。

严禁在高处抛掷工具、材料等物品。

3、电气安全要求施工用电应符合“三级配电、两级保护”的要求，配电箱应设置漏电保护器。

电动工具应绝缘良好，使用前应进行检查。

严禁私拉乱接电线，电线应架空或埋地敷设。

4、机械安全要求操作电缆敷设机、牵引机等机械设备的人员应经过培训，持证上岗。

机械设备应定期进行维护保养，确保其性能良好、安全可靠。

在机械设备运行过程中，严禁人员靠近或触摸运动部件。

四、电缆敷设施工流程1、电缆桥架、线槽安装根据设计要求，确定桥架、线槽的安装位置和走向。

使用膨胀螺栓或焊接等方法将支架、吊架固定在墙壁、天花板等部位。

技术及安全交底记录
③当设计无要求时，埋设在墙内或混凝土内的绝缘导管，应采用中型以上的导管；
④沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，要按设计要求装设温度补偿装置。

-IK金属、非金属柔性导管敷设应符合下列规范的规定：
①刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于O.8m,在照明工程中不大于L2m；
②可挠金属管或其他柔性导管与刚性套管或电气设备、器具间的连接采用专用接头；
③可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN)的接续导体。

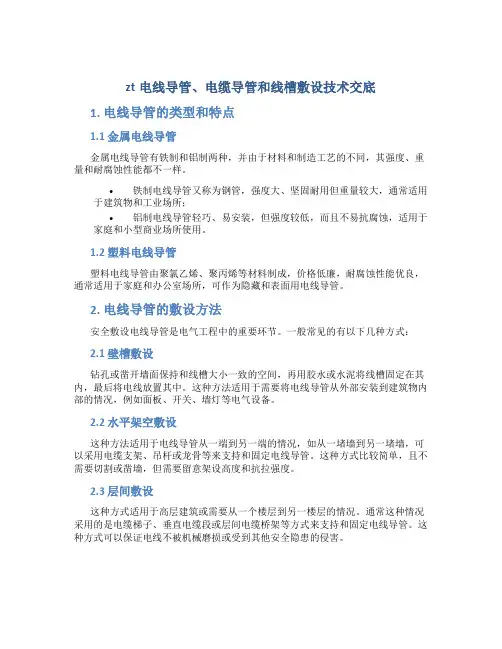

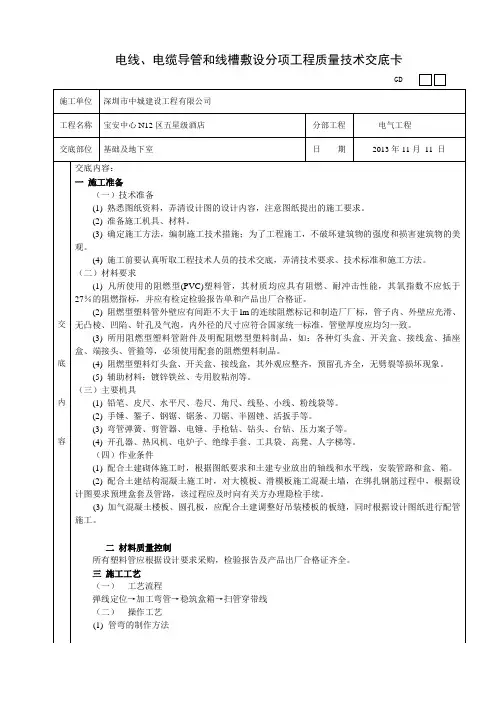

zt电线导管、电缆导管和线槽敷设技术交底1. 电线导管的类型和特点1.1 金属电线导管金属电线导管有铁制和铝制两种，并由于材料和制造工艺的不同，其强度、重量和耐腐蚀性能都不一样。

•铁制电线导管又称为钢管，强度大、坚固耐用但重量较大，通常适用于建筑物和工业场所；•铝制电线导管轻巧、易安装，但强度较低，而且不易抗腐蚀，适用于家庭和小型商业场所使用。

1.2 塑料电线导管塑料电线导管由聚氯乙烯、聚丙烯等材料制成，价格低廉，耐腐蚀性能优良，通常适用于家庭和办公室场所，可作为隐藏和表面用电线导管。

2. 电线导管的敷设方法安全敷设电线导管是电气工程中的重要环节。

一般常见的有以下几种方式：2.1 壁槽敷设钻孔或凿开墙面保持和线槽大小一致的空间，再用胶水或水泥将线槽固定在其内，最后将电线放置其中。

这种方法适用于需要将电线导管从外部安装到建筑物内部的情况，例如面板、开关、墙灯等电气设备。

2.2 水平架空敷设这种方法适用于电线导管从一端到另一端的情况，如从一堵墙到另一堵墙，可以采用电缆支架、吊杆或龙骨等来支持和固定电线导管。

这种方式比较简单，且不需要切割或凿墙，但需要留意架设高度和抗拉强度。

2.3 层间敷设这种方式适用于高层建筑或需要从一个楼层到另一楼层的情况。

通常这种情况采用的是电缆梯子、垂直电缆段或层间电缆桥架等方式来支持和固定电线导管。

这种方式可以保证电线不被机械磨损或受到其他安全隐患的侵害。

3. 电缆导管和线槽3.1 电缆导管电缆导管是为电线或光纤提供保护的一种管道，可分为金属电缆管和非金属电缆管两种。

它们由材料和制造工艺的不同具有不同的强度、重量和耐腐蚀性能。

通常用于隐藏或表面的电线敷设。

•金属电缆管主要由铁和铝制成，适用于建筑物和工业场所等，具有较高的强度和耐腐蚀性能；•非金属电缆管则主要由聚氯乙烯、聚丙烯等材料制成，价格低廉，一般适用于家庭和办公场所。

3.2线槽线槽是一种通用管道，通常由金属和塑料制成，可用于电线、数据电缆、电视线、电话线等的隐藏敷设。

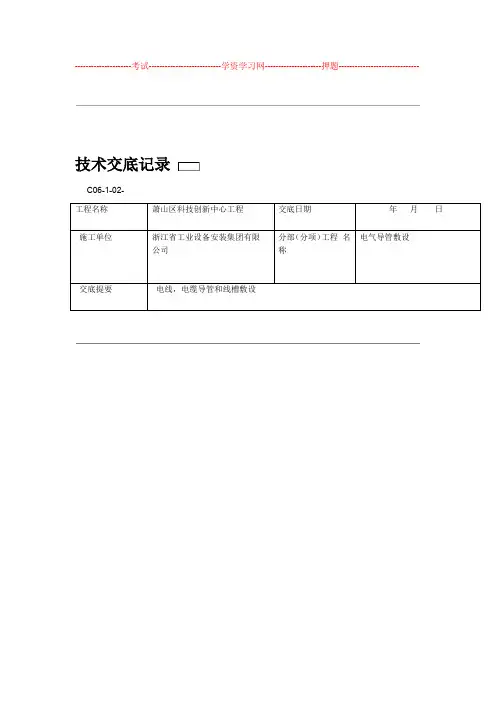

---------------------考试---------------------------学资学习网---------------------押题------------------------------技术交底记录C06-1-02-：1）（图，消防管路15mm3.2管路宜沿最近的线路敷设并减少弯曲；埋入墙或混凝土的管子离表面净距不应小于加一接线盒；有一。

管路超过下列长度，加装接线盒，以便于穿线。

无弯时，每隔30mm30m不得小于8m加一接线盒。

15m加一接线盒；有三个弯时，每隔个弯时，每隔20m 加一接线盒；有二个弯时，每隔）（表1 3.3电线管路与其他管道最小距离见表1：）穿管配线最小距离（mm管道名称1000平行蒸汽管300 交叉300平行暖、热水管100 交叉100 平行通风、上下水压缩空气管50 交叉管进盒、箱：盒、箱开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，开孔后刷防锈漆。

管口3.4 。

两根以上管入盒、箱要长短一入盒、箱时，管口不得与敲落孔焊接，管口露出盒、箱小于5mm致，间距均匀，排列整齐。

然后按进出线方向尽量选择与管外径相近的接线盒，将对应的敲落孔板取下，扣，然后～3在钢管套丝端上好根母，再把钢管插入接线盒，拧紧锁紧螺母，注意露出的丝扣不得大于2最后安装接地跨接线，跨接地线采用专用接地线卡跨接，通过专用接地线卡将管与管、管与盒连成一体。

（五）跨接地线连接：镀锌钢管连接时，管路接头采用专用跨接卡子。

将跨接线接头处涮锡，然后将涮锡接头用专用跨接卡子连同钢管连接牢固。

用保护钢管端部加锌管箍和软管接头后，（六）钢管与设备连接：钢管与设备相连时，对室内干燥场所，软管弯成滴水弧状后引入。

与设备连接的钢钢管端部增设防水弯头，软管引入；对室内潮湿场所或室外，200mm 管距地高度不得低于三、质量标准1.主控项目：PEN）可靠，并符合下列规定：1.1金属导管必须接地（PE）或接零（ 1.1.1镀锌钢导管不得熔焊跨接接地线。

建筑电气安装工程（室内）电线管敷设技术交底1、电气管线（预埋）敷设1）管线布置整齐，严禁两根以上管道在同一处重叠敷设，且严禁敷设在钢筋保护层，局部管线多的地方，应请土建采取有效的加固措施；2）电线管与接线盒连接处应设锁口，电线管转弯半径要大，半径小了影响穿线施工，应避免造成后续楼板开槽，影响楼板结构安全；3）电线管、开关、插座和灯头盒等材料应使用合同约定的品牌，管壁厚度，管材柔韧度符合规范要求；4）电线管口要及时封堵，线管绑扎固定可靠，做好成品保护。

5）不得随意用手工开槽，尽量避免横向开槽，管槽不宜开太深，深度应符合规范要求，否则影响墙面结构安全；6）电线管必须在墙面粉刷前疏通到位，如有管道堵塞，需及时修补，严禁墙面粉刷后开槽；7）电线管在墙面敷设排列整齐，间距均匀并符合规范要求，管线敷设集中的墙面，特别是配电箱进出口，必须在墙面粉刷时用纤维网加固或采取其他防开裂措施。

2、开关、插座预埋，箱体预埋1）开关、插座盒预埋时要仔细核对施工图，尽量一次性预埋到位；2）水平标高必须按土建水平标高控制线统一控制，并符合设计要求，竖向标高必须根据土建墙面粉刷灰饼厚度进行控制，特别是预埋偏位的情况下，在墙面粉刷前必须一次性调整到位；3）开关、插座盒与电线管连接必须做锁口，不得随意在开关、插座盒开孔，同时做好成品保护，通常的成品保护措施有在盒体里填塞泡沫块，待墙面粉刷完成后，将泡沫块取出，这样保持盒体干净清洁；4）配电箱与线管连接必须做锁口，不得随意在箱体采用切割机开孔，箱体应采用液压开孔器开孔，孔洞整齐，洞口大小与管径相匹配，箱体接地可靠；5）各种暗敷箱体四周和背后必须用细石砼灌实，背后挂钢丝网，用1：2水泥砂浆抹平，做好成品保护，保持箱体内清洁干净；6）宽度大于300mm的配电箱、弱电箱、消火栓箱顶部必须设置过梁，安装高度符合设计要求；7）箱体暗敷的进出线管待墙面粉刷完成后做好标识，以防二次装修打破管线。

3 、顶板内电线管（吊卡）敷设安装1）吊顶内各种管线应有一个总体规划，水、电、风管道应统一考虑，综合布局。

技术交底记录编号工程名称浐灞自贸国际酒店分项工程名称管内穿线技术交底施工单位陕西建工第九建设集团有限公司交底日期2018年8月1日交底提要穿线工艺、质量标准等交底内容：电线、电缆穿管和线槽敷线的相关材料、机具准备、质量要求及施工工艺一、施工准备1、作业条件：1.1、建筑结构工程必须经过结构验收，符合设计要求和规范规定，方可进行下道工序。

1.2、管路安装完毕。

箱、盒安装符合设计及规范要求并应完好无损无污染。

1.3、线管内不得有积水及潮气进入。

2、材料质量控制：2.1、镀锌铁丝或钢丝：应顺直无被扣、扭接等现象，并具有相应的机械拉力。

2.2、护口：JDG钢管应加户口并预置配套。

2.3、焊锡：由锡铅、和锑等元素组成的低熔点（185～260℃）合金。

焊锡制成条状或丝状。

2.4、辅助材料：橡胶绝缘胶布、黑胶布、滑石粉、布条、锡剂等均符合要求并有产品合格证。

3、工器具准备：3.1、主要安装机具：克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥、放线架、放线车、人字梯、电炉子、锡锅、锡斗、锡勺等。

3.2、主要检测机具：万用表、兆欧表、卷尺等。

4、人员准备：4.1、现场电工必须持证上岗，严禁无证操作。

4.2、施工人员须身体健康，年龄不得超过60岁。

二、质量标准：（一）主控项目1、三相或单相的交流单芯电缆，不得单独穿于钢管内。

2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。

3、有爆炸危险的环境照明线路的电线和电缆额定电压不得低于750V却电线必须穿于钢导管内。

（二）一般项目1、电线、电缆穿管前，应清除管内杂物和积水。

管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。

2、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护线（PE线）应是黄绿相间色，零线用淡蓝色，控制线用白色；相线用：A相-黄色、B相-绿色、C相-红色。

电力电缆敷设技术交底编号：工程名称交底内容：电力电缆敷设1、电缆线路测量1)采用人工测量方式，使用皮尺进行测量。

2)根据调查确定的电缆线路走向测量各控制点（线路起点、终点、转角点设备安装点）间的距离，调查不同环境的电缆敷设方式（桥架、支架、夹层、穿管防护、过轨等）、进户方式（穿孔、电缆支架、电缆槽道等），画出电缆径路示意图，并做好记录，统一交由项目部备案。

记录采用双记录复核制，当附近有永久性建筑、设备时，需测出二者之间的距离；若没有时，要设置做好辅助标记。

重要地段的测量长度要考虑适当的余量。

3)测量结束后由工程技术人员根据测量结果编制电缆敷设明细表，确定电缆的型号规格、编号、敷设顺序，并进行电缆预制。

4)电缆配盘计划中明确：电缆型号、电缆长度、电缆敷设地点等。

5)在下一步的电缆敷设工作中，严格要求按电缆调查记录进行电缆敷设工作，以免造成增加电缆接头制作等的额外工作。

2、电缆敷设准备2)电缆采用野生敷设方法举行敷设。

电缆进场时检查外观无损伤、绝缘良好、型号、电压规格符合设计要求，并做好记实。

3)电缆敷设前利用2500V兆欧表测量绝缘电阻，结果不低于2500MΩ，并做好记实。

按设计和实际途径计较每根电缆长度，公道放置每盘电缆，根绝电缆接头。

4)电缆预制时，电缆支架底座应放在坚固、平展的空中。

电缆需从盘的上端引出，不得使电缆在支架上及空中磨擦拖拉。

电缆上不得有铠装压扁、电缆绞拧、护套折裂等未消弭的机械损伤。

5)敷设后不克不及及时举行电缆头安装的，需准备防水胶带对电缆头举行防护。

6)既有线施工留意对成品的保护。

电缆敷设时对既有电缆和设备举行必要的防护。

3、高压电力电缆敷设1）电缆设在铁路全保护区以内，敷设在路基坡脚下，遇防护栏时应尽量在防护栏内，站台上电缆径路选择距站台安全白线1米以外，具体位置由设备管理单位与施工单位现场共同确认。

2）电缆原则不得上涵或走路肩（站内咽喉区、区间调谐区除外）；涵、公铁立交的电缆必须上涵（桥），上桥涵电缆防护采用φ80国标钢管防护，两侧采用水泥封堵，钢管外露部分采用水泥包封后刷黑白相间的斑马线，斑马线宽为300mm，黑、白线宽为150mm。

电线电缆穿管和线槽敷线施工技术标准15.1 一般规定15.1.1 绝缘导线的规格、型号必须符合设计要求，测试要求导线的绝缘、导线对地、两根导线间绝缘电阻应不小于0.5MΩ。

15.1.2 电线、电缆穿管及线槽敷线应按以下程序进行：1 接地（PE）或接零（PEN）及其他焊接施工完成，经检查确认，才能穿人电线或电缆以及线槽内敷线；2 与导管连接的柜、屏、台、箱、盘安装完成，管内积水及杂物清理干净，经检查确认，才能穿人电线、电缆；3 电缆穿管前绝缘测试合格，才能穿入导管；4 电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。

15.1.3 在管内穿线前，应将管内积水及杂物清除干净；并带好管护口。

15.1.4 配线所规定的距离应符合要求。

15.1.5 不同材料导线线芯的中间连接和分支连接应使用熔焊、线夹、瓷接头或压接法连接。

15.1.6 电线、电缆穿管和线槽敷线施工中的安全技术措施，应符合国家现行技术标准及技术文件的相关规定。

15.2 施工准备15.2.1 技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。

2按施工图测量线路长度、位置、标高，经复核符合设计要求。

3电线、电缆穿管和线槽敷线前，应现场复核管路及线槽是否安装完毕且通畅无障碍。

15.2.2 材料准备电线、电缆、镀锌钢丝或钢丝、护口、螺旋接线钮、尼龙压接线帽、套管、焊锡、焊剂、橡胶绝缘带等。

15.2.3 施工机具1 主要安装机具：克丝钳、尖嘴钳、剥线钳、压接钳、电炉、锡锅、锡勺、电烙铁、放线架、一（十）字槽螺丝刀、电工刀、高凳等。

2 主要检测机具：万用表、兆欧表、卷尺等。

15.2.4 作业条件1 建筑结构工程必须经过结构验收，符合设计要求和规范的规定。

方可进行下道工序。

2 管路或线槽安装完毕。

箱、盒安装符合设计要求，并应完好无损无污染。

3 线管内不得有积水及潮气浸人。

15.3 材料质量控制15.3.1 电线：导线的规格，型号必须符合设计要求，并有出厂合格证。
