穿线技术交底

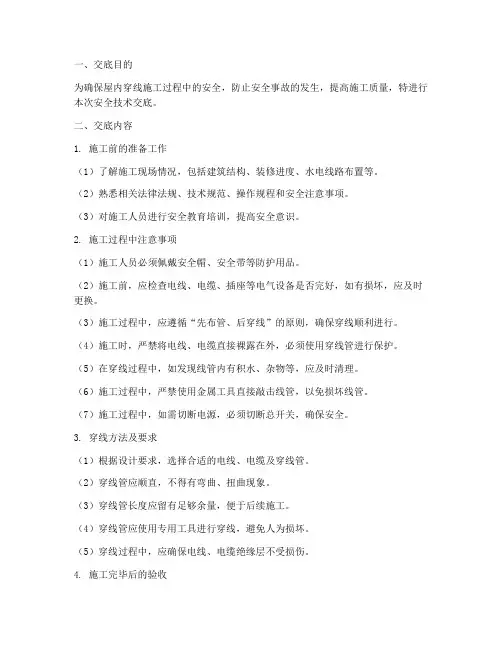

一、交底目的为确保屋内穿线施工过程中的安全，防止安全事故的发生，提高施工质量，特进行本次安全技术交底。

二、交底内容1. 施工前的准备工作（1）了解施工现场情况，包括建筑结构、装修进度、水电线路布置等。

（2）熟悉相关法律法规、技术规范、操作规程和安全注意事项。

（3）对施工人员进行安全教育培训，提高安全意识。

2. 施工过程中注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）施工前，应检查电线、电缆、插座等电气设备是否完好，如有损坏，应及时更换。

（3）施工过程中，应遵循“先布管、后穿线”的原则，确保穿线顺利进行。

（4）施工时，严禁将电线、电缆直接裸露在外，必须使用穿线管进行保护。

（5）在穿线过程中，如发现线管内有积水、杂物等，应及时清理。

（6）施工过程中，严禁使用金属工具直接敲击线管，以免损坏线管。

（7）施工过程中，如需切断电源，必须切断总开关，确保安全。

3. 穿线方法及要求（1）根据设计要求，选择合适的电线、电缆及穿线管。

（2）穿线管应顺直，不得有弯曲、扭曲现象。

（3）穿线管长度应留有足够余量，便于后续施工。

（4）穿线管应使用专用工具进行穿线，避免人为损坏。

（5）穿线过程中，应确保电线、电缆绝缘层不受损伤。

4. 施工完毕后的验收（1）施工完成后，应对施工现场进行全面检查，确保施工质量。

（2）检查电线、电缆的规格、型号、长度是否符合设计要求。

（3）检查穿线管是否顺直、无损伤。

（4）检查电源插座、开关等电气设备是否安装到位，功能正常。

三、安全责任1. 施工单位应负责组织施工，确保施工过程中的安全。

2. 施工人员应严格遵守操作规程，提高安全意识。

3. 施工过程中，如发现安全隐患，应及时上报，并采取措施消除。

四、应急处理1. 如发生触电事故，立即切断电源，并进行现场急救。

2. 如发生火灾，立即报警，并组织人员疏散。

3. 如发生其他安全事故，按照相关法律法规进行处理。

五、总结本次安全技术交底旨在提高施工人员的安全意识，确保施工过程中的安全。

一、交底目的为确保电线电缆穿管施工过程中的安全，降低事故发生的风险，提高施工人员的安全意识和操作技能，特进行安全技术交底。

二、交底对象全体参与电线电缆穿管施工的作业人员、管理人员及监理人员。

三、交底时间[填写具体时间]四、交底内容1. 施工前准备（1）施工人员必须接受安全教育培训，了解本工程的安全技术要求，掌握电线电缆穿管的安全操作规程。

（2）施工前应检查施工工具、材料是否符合安全要求，确保施工设备、防护用品齐全有效。

（3）了解工程概况，熟悉施工图纸，明确施工部位、线路走向、电缆规格及敷设方式。

2. 施工过程中的安全注意事项（1）作业人员必须穿戴符合安全规定的防护用品，如安全帽、工作服、防护手套等。

（2）施工前，应对施工区域进行清理，确保无障碍物，防止人员跌倒或物体打击。

（3）高空作业时，必须使用安全带，并做好防坠落措施。

（4）电线电缆穿管时，应按照设计要求进行，不得随意更改线路走向。

（5）在穿管过程中，如发现电缆损坏或接头不牢固，应立即停止施工，并及时处理。

（6）禁止在电缆穿管过程中吸烟、使用明火，防止火灾事故发生。

（7）电缆穿管过程中，如遇到电缆过热现象，应立即停止施工，查找原因并采取措施。

3. 应急措施（1）发生火灾时，应立即切断电源，使用灭火器进行灭火，并迅速撤离现场。

（2）发生触电事故时，应立即切断电源，进行急救，并拨打急救电话。

（3）发生物体打击事故时，应立即进行现场急救，并报告相关部门。

五、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。

2. 施工过程中，必须严格执行安全技术交底内容，确保施工安全。

3. 施工管理人员应加强对施工现场的监督检查，及时发现并纠正违章操作。

4. 施工单位应定期对施工人员进行安全教育培训，提高安全意识和操作技能。

六、接受交底人签字[填写接受交底人姓名及职务]七、交底人签字[填写交底人姓名及职务]八、备注本安全技术交底模板仅供参考，具体施工情况可根据实际需要进行调整。

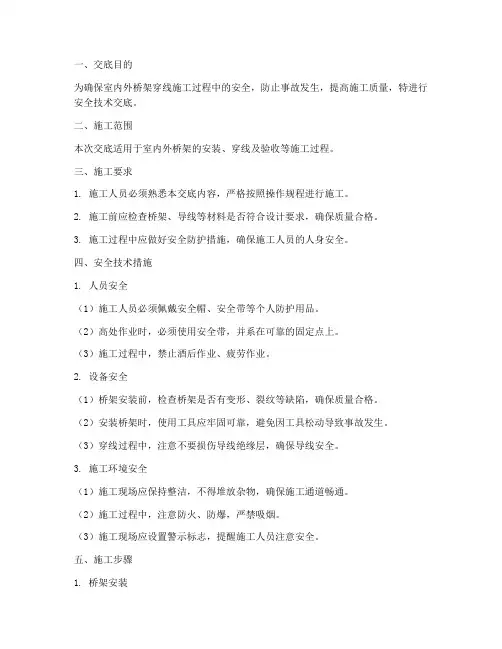

一、交底目的为确保室内外桥架穿线施工过程中的安全，防止事故发生，提高施工质量，特进行安全技术交底。

二、施工范围本次交底适用于室内外桥架的安装、穿线及验收等施工过程。

三、施工要求1. 施工人员必须熟悉本交底内容，严格按照操作规程进行施工。

2. 施工前应检查桥架、导线等材料是否符合设计要求，确保质量合格。

3. 施工过程中应做好安全防护措施，确保施工人员的人身安全。

四、安全技术措施1. 人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）高处作业时，必须使用安全带，并系在可靠的固定点上。

（3）施工过程中，禁止酒后作业、疲劳作业。

2. 设备安全（1）桥架安装前，检查桥架是否有变形、裂纹等缺陷，确保质量合格。

（2）安装桥架时，使用工具应牢固可靠，避免因工具松动导致事故发生。

（3）穿线过程中，注意不要损伤导线绝缘层，确保导线安全。

3. 施工环境安全（1）施工现场应保持整洁，不得堆放杂物，确保施工通道畅通。

（2）施工过程中，注意防火、防爆，严禁吸烟。

（3）施工现场应设置警示标志，提醒施工人员注意安全。

五、施工步骤1. 桥架安装（1）根据设计图纸，确定桥架安装位置。

（2）使用水平尺和线锤，调整桥架水平度和垂直度。

（3）固定桥架，确保桥架牢固可靠。

2. 穿线（1）检查桥架内是否有杂物，清理干净。

（2）根据导线规格，选择合适的穿线工具。

（3）将导线从桥架一端穿入，直至另一端。

（4）检查导线是否损伤，确保导线安全。

3. 验收（1）检查桥架安装质量，确保桥架水平度和垂直度符合要求。

（2）检查导线是否损伤，确保导线安全。

（3）检查桥架内是否有杂物，确保桥架清洁。

六、注意事项1. 施工过程中，注意保持施工现场整洁，确保施工通道畅通。

2. 施工人员应严格按照操作规程进行施工，不得擅自更改施工方案。

3. 施工过程中，如发现安全隐患，应立即停止施工，并向相关负责人报告。

通过本次安全技术交底，使施工人员充分了解室内外桥架穿线施工过程中的安全要求，提高施工人员的安全意识，确保施工过程安全、顺利进行。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

表C2-1编号工程名称***************工程交底日期施工单位**********************建设有限公司分项工程名称水电工程交底提要交底内容：针对************电线穿线的方法、质量、成品保护审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

（4）对绝缘软线,可直接用克丝钳将绝缘层勒掉:方法是用克丝钳子刃部,轻轻剪破绝缘层,注意不能伤及线芯,然后用手握钳子前端,用另一手捏紧导线,两手以相反方向抽拉,以此力来勒去导线端部绝缘层。

应注意握钳子的手用力要适当,若用力过猛,将会勒断芯线,见图5-13。

表C2-1编号工程名称***************工程交底日期施工单位**********************建设有限公司分项工程名称水电工程交底提要交底内容：针对************电线穿线的方法、质量、成品保护审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

4、导线在盒(箱)内导线连接:（1）单芯线并接接法:三根及以上导线连接时,将连接导线绝缘台并齐合拢,在距绝缘台约15mm处用其中一根线芯,在其连接端缠绕5圈后剪断,把余头并齐折回压在缠绕线上,见图5-14a图。

两根导线连接时,将连接导线绝缘台并齐合拢,在距绝缘台约15mm处用两根线芯捻绞2圈后,留余线适当长后剪断折回压紧,见图5-14b图。

技术、安全交底记录8、导线连接8.1、导线连接时，必须先削掉绝缘去掉导线表面氧化膜，再进行连接、加锡焊、包缠绝缘，同步导线接头必须满足下列规定：（1）导线接头要紧密、牢固不能增长导线旳电阻值。

（2）导线接头受力时旳机械强度不能低于原导线旳机械强度。

（3）导线接头包缠绝缘强度不能低于原导线绝缘强度。

导线连接要牢固、紧密、包扎要良好。

8.2、导线旳连接应符合下列规定：（1）当设计无特殊规定期，导线旳连接措施有：绑扎、套管连接、接线鼻子连接。

（2）绑扎连接处旳焊锡缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残存焊剂。

（3）套管、接线鼻子连接选用与导线线芯规格相匹配，压接时压接深度、压口数量和压接长度应符合产品技术文献旳有关规定。

（4）剖开导线绝缘层时，不应损伤线芯；线芯连接后，绝缘带应包缠均匀紧密，在接线鼻子旳根部与导线绝缘层间旳空隙处，应采用绝缘带包缠严密。

（5）在分支连接处，干线不应受到支线旳横向拉力。

8.3、剥削绝缘措施：（1）剥削导线绝缘层旳长度和措施，根据接线措施旳不一样而不一样，常用旳剥削工具有电工刀和剥削钳。

（2）对单芯塑料线可用电工刀进行单层剥削或斜削法，也可用克丝钳或剥线钳进行剥削，但在进行单层剥削切时应注意不容许使用电工刀在导线周围转圈剥削绝缘层，以免伤及线芯；对多芯塑料绝缘导线需要斜削法剥削。

8.4、导线在盒(箱)内导线连接：（1）单芯线并接接法：三根及以上导线连接时，将连接导线绝缘台并齐合拢，在距绝缘台约15mm处用其中一根线芯，在其连接端缠绕6圈后剪断，把余头并齐折回压在缠绕线上，见图a。

两根导线连接时，将连接导线绝缘台并齐合拢，在距绝缘台约15mm处用两根线芯捻绞5圈后，留余线合适长后剪断折回压紧，见图b。

图a单芯线并接头图b单芯线并接头（2）不一样直径导线接头：假如由粗细不一样旳多根导线(包括截面不不小于2.5mm2旳多心软线)连接时，应先将细(软)线涮锡处理，然后再将细(软)线在粗线上距离绝缘台15mm处交叉，并在线端部向粗导线端缠绕5圈，将粗导线端折回头压在细(软)线上，最终再做涮锡处理，见图二。

一、交底目的为确保穿线安装施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，现将穿线安装施工过程中的安全技术要求进行交底。

二、施工人员须知1. 施工人员必须接受安全教育和培训，了解并掌握本工程的安全技术要求。

2. 施工人员应熟悉穿线安装施工流程和操作规程，严格按照规定进行施工。

3. 施工人员应正确佩戴个人防护用品，如安全帽、防护眼镜、手套、防尘口罩等。

4. 施工人员应遵守施工现场的各项规章制度，服从现场管理。

三、施工准备1. 施工前，应对施工现场进行安全检查，确保现场环境安全。

2. 根据施工图纸，提前准备所需的穿线材料、工具和设备。

3. 对施工人员进行技术交底，确保施工人员掌握施工要点和安全注意事项。

四、施工过程安全注意事项1. 穿线前，应检查穿线管、线缆等材料是否符合要求，确保质量合格。

2. 穿线过程中，严禁单独回路借线、中途接线，同一回路电线应穿同一根管内，同一回路布线应三线同径。

3. 排线时，要尽量避免弯曲，强电和弱电之间的间距必须大于或等于150mm，以防止电缆信号不良。

4. 对于有水的房间，如厨房和浴室，穿线管应敷设在顶部和墙壁上，并避免敷设在地面上。

5. 穿线过程中，如需穿越墙壁、楼板等，应确保线路安全，避免损坏墙体或楼板。

6. 穿线管与接线盒、插座等器件连接时，连接件必须要涂胶水，接口要牢固密封。

7. 灯头盒、开关盒埋入混凝土内一定要用泡沫塑料、剧末等填充材料填实用胶带包牢，防止水泥浆灌入盒内。

8. 成排管路在同一位置时，要求管与管之间有2cm以上的间距，排列整齐。

9. 单皮钢筋上禁止管子交叉，防止楼板裂缝，交叉管要在双层钢筋内。

10. 在土建模板上开洞时要求机械开洞，开洞产生的剧末要及时进行清理。

五、施工结束后的安全注意事项1. 施工结束后，应对施工现场进行清理，确保无安全隐患。

2. 对施工人员进行安全教育，提高安全意识。

3. 对施工过程中发现的安全隐患进行整改，确保施工安全。

一、交底目的为确保线管穿线施工过程中的安全，预防事故发生，提高施工质量，特进行线管穿线安全技术交底。

二、交底内容1. 施工前的准备工作（1）施工人员必须经过专业培训，熟悉相关施工规范和安全操作规程。

（2）施工前，对施工现场进行全面检查，确保现场安全，无安全隐患。

（3）施工前，对施工工具、材料进行验收，确保其质量符合要求。

2. 线管穿线施工要求（1）线管材料：选用符合国家标准的PVC线管或金属线管，严禁使用劣质线管。

（2）线管敷设：线管敷设应遵循以下原则：a. 线管应顺直敷设，不得扭曲、压扁或折断。

b. 线管弯曲半径不得小于管径的6倍。

c. 线管固定间距应满足规范要求，固定点间距一般为500～800mm。

d. 线管穿越墙体、楼板时，应设置穿线盒，线管在穿线盒内应预留适当长度。

e. 线管穿越孔洞时，应采用专用穿线管，不得直接穿越。

（3）穿线要求：a. 穿线前，应检查线管内是否有杂物、积水等，清理干净。

b. 穿线时，应选用与线管规格相匹配的穿线工具，不得强行穿线。

c. 同一回路电线应穿同一根线管，不得将不同回路电线穿在同一根线管内。

d. 穿线过程中，应避免线管弯曲过大，以免影响电线绝缘性能。

e. 穿线完成后，应检查线管内电线是否顺畅，无扭结现象。

3. 线管连接与固定（1）线管连接：线管连接应采用专用接头，确保连接牢固。

（2）线管固定：线管固定应采用线管卡或膨胀螺栓等固定方式，确保线管固定牢固。

4. 施工过程中的安全注意事项（1）施工人员应佩戴安全帽、安全带等防护用品。

（2）施工过程中，应保持现场整洁，不得乱堆乱放材料、工具。

（3）施工人员应遵守操作规程，不得违章作业。

（4）施工过程中，如发现异常情况，应立即停止施工，报告相关负责人。

三、交底要求1. 施工人员应认真听取安全技术交底，了解施工过程中的安全注意事项。

2. 施工过程中，施工人员应严格执行安全技术交底内容，确保施工安全。

3. 施工完成后，对施工质量进行自检，确保工程质量符合要求。

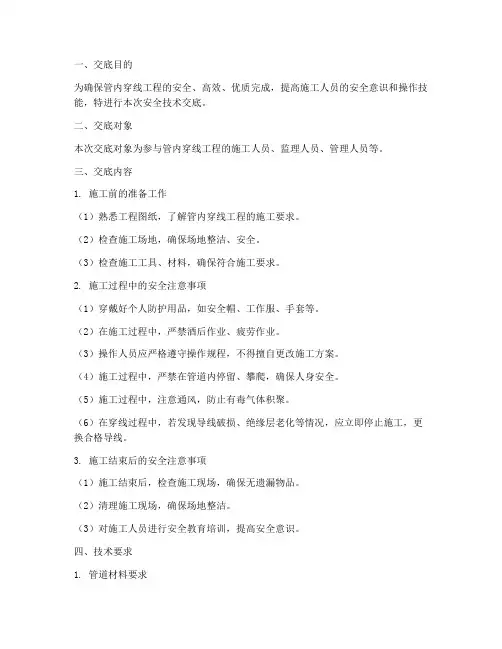

一、交底目的为确保管内穿线工程的安全、高效、优质完成，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底对象本次交底对象为参与管内穿线工程的施工人员、监理人员、管理人员等。

三、交底内容1. 施工前的准备工作（1）熟悉工程图纸，了解管内穿线工程的施工要求。

（2）检查施工场地，确保场地整洁、安全。

（3）检查施工工具、材料，确保符合施工要求。

2. 施工过程中的安全注意事项（1）穿戴好个人防护用品，如安全帽、工作服、手套等。

（2）在施工过程中，严禁酒后作业、疲劳作业。

（3）操作人员应严格遵守操作规程，不得擅自更改施工方案。

（4）施工过程中，严禁在管道内停留、攀爬，确保人身安全。

（5）施工过程中，注意通风，防止有毒气体积聚。

（6）在穿线过程中，若发现导线破损、绝缘层老化等情况，应立即停止施工，更换合格导线。

3. 施工结束后的安全注意事项（1）施工结束后，检查施工现场，确保无遗漏物品。

（2）清理施工现场，确保场地整洁。

（3）对施工人员进行安全教育培训，提高安全意识。

四、技术要求1. 管道材料要求（1）管道材质应符合国家标准，具有足够的强度和耐腐蚀性能。

（2）管道内径应满足导线敷设要求，且不宜过小。

（3）管道连接应牢固，防止因连接不牢固导致管道损坏。

2. 导线要求（1）导线应符合国家标准，具有良好的绝缘性能和导电性能。

（2）导线规格应符合设计要求，不得随意更换。

（3）导线敷设过程中，应避免交叉、重叠，确保敷设整齐。

3. 穿线方法（1）采用镀锌铁丝或钢丝牵引导线，严禁使用金属线直接牵引。

（2）穿线过程中，应缓慢、均匀，避免用力过猛导致导线损伤。

（3）穿线完成后，检查导线是否畅通，如有损坏，应立即更换。

五、应急措施1. 如发现施工过程中出现安全隐患，应立即停止施工，并报告上级领导。

2. 发生安全事故时，应立即启动应急预案，确保人员安全。

3. 施工过程中，如遇到突发情况，应立即采取应急措施，防止事故扩大。

一、交底目的为确保穿电缆作业的安全进行，防止发生人身伤害和设备损坏事故，特进行本次安全技术交底。

二、交底对象全体参与穿电缆作业的施工人员、技术人员、管理人员。

三、交底内容1. 作业前的准备工作（1）了解电缆规格、型号、长度、用途等基本信息。

（2）熟悉施工现场环境，包括电缆敷设路径、施工区域、交叉跨越等情况。

（3）检查电缆及穿线工具、设备，确保其完好、安全。

2. 作业过程中的安全注意事项（1）穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。

（2）遵守操作规程，严格按照施工图纸和施工方案进行作业。

（3）严禁酒后作业、疲劳作业，确保精神饱满。

（4）注意观察电缆敷设路径，避免电缆与其他设施发生碰撞。

（5）在电缆敷设过程中，严禁将电缆强行弯曲、扭结，防止电缆损坏。

（6）在穿越管道、隧道等狭窄空间时，确保电缆与管道、隧道的净距符合要求。

（7）在交叉跨越处，设置警示标志，确保交通安全。

3. 电缆穿线操作要点（1）按照电缆敷设路径，选用合适的穿线工具。

（2）在穿线过程中，保持电缆整洁，避免划伤绝缘层。

（3）在电缆穿线过程中，如遇到障碍物，应采取措施进行绕行或改道。

（4）电缆穿线完成后，检查电缆连接是否牢固，绝缘性能是否良好。

4. 作业后的收尾工作（1）整理施工现场，清理垃圾、杂物。

（2）对电缆敷设路径进行检查，确保电缆敷设符合要求。

（3）填写施工记录，记录电缆敷设过程中的关键信息。

四、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握安全操作规程。

2. 施工过程中，严格遵守安全操作规程，确保作业安全。

3. 如遇特殊情况，应立即停止作业，并向上级报告。

4. 施工完成后，对作业过程进行总结，分析经验教训，不断提高安全意识。

五、附则1. 本交底自发布之日起生效。

2. 本交底由工程部负责解释。

3. 如有未尽事宜，由工程部根据实际情况进行补充和完善。

六、交底日期：____年____月____日七、交底人：____八、接收人：____九、备注：____注：本模板仅供参考，具体交底内容应根据实际工程情况进行调整。

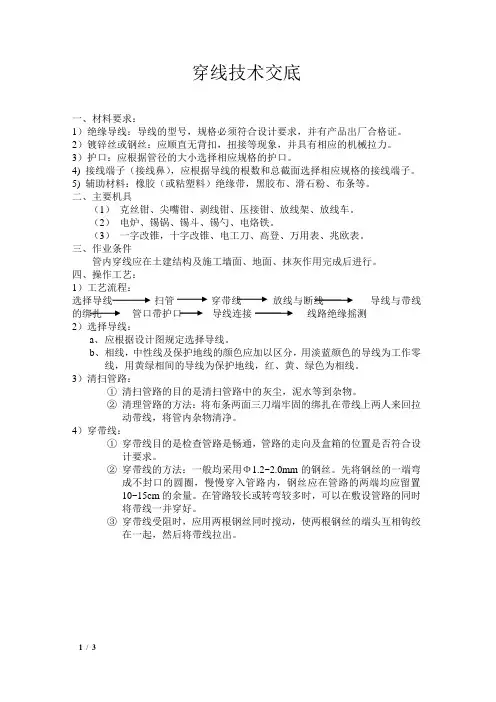

穿线技术交底一、材料要求：1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

2）镀锌丝或钢丝：应顺直无背扣，扭接等现象，并具有相应的机械拉力。

3）护口：应根据管径的大小选择相应规格的护口。

4) 接线端子（接线鼻），应根据导线的根数和总截面选择相应规格的接线端子。

5) 辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。

二、主要机具（1）克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。

（2）电炉、锡锅、锡斗、锡勺、电烙铁。

（3）一字改锥，十字改锥、电工刀、高登、万用表、兆欧表。

三、作业条件管内穿线应在土建结构及施工墙面、地面、抹灰作用完成后进行。

四、操作工艺：1）工艺流程：选择导线扫管穿带线放线与断线导线与带线的绑扎管口带护口导线连接线路绝缘摇测2）选择导线：a、应根据设计图规定选择导线。

b、相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为工作零线，用黄绿相间的导线为保护地线，红、黄、绿色为相线。

3）清扫管路：①清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。

②清理管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净。

4）穿带线：①穿带线目的是检查管路是畅通，管路的走向及盒箱的位置是否符合设计要求。

②穿带线的方法：一般均采用Φ1.2~2.0mm的钢丝。

先将钢丝的一端弯成不封口的圆圈，慢慢穿入管路内，钢丝应在管路的两端均应留置10~15cm的余量。

在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。

③穿带线受阻时，应用两根钢丝同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。

5）放线及断线：a、放线前应根据施工图导线的规格，型号进行核对；放线时导线应置于放线架或放线车上。

b、断线，剪断导线时，导线的预留长度应按以下四种情况考虑。

（1）接线盒，开关盒，插座盒及灯头盒内的预留长度为15cm。

（2）配电箱内导线的预留长度应为配电箱箱盘周长的1/2。

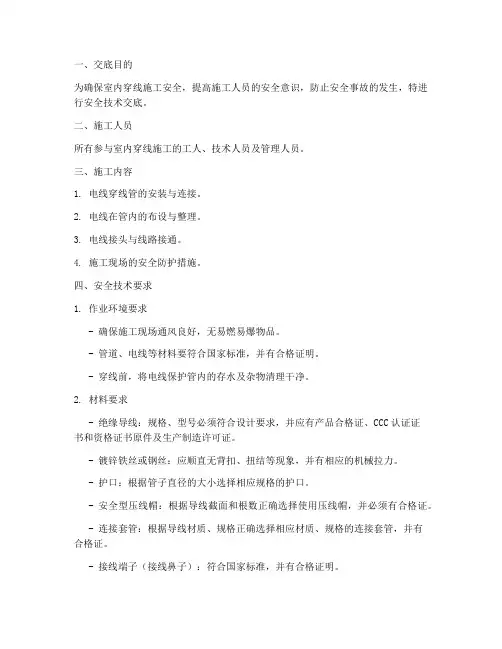

一、交底目的为确保室内穿线施工安全，提高施工人员的安全意识，防止安全事故的发生，特进行安全技术交底。

二、施工人员所有参与室内穿线施工的工人、技术人员及管理人员。

三、施工内容1. 电线穿线管的安装与连接。

2. 电线在管内的布设与整理。

3. 电线接头与线路接通。

4. 施工现场的安全防护措施。

四、安全技术要求1. 作业环境要求- 确保施工现场通风良好，无易燃易爆物品。

- 管道、电线等材料要符合国家标准，并有合格证明。

- 穿线前，将电线保护管内的存水及杂物清理干净。

2. 材料要求- 绝缘导线：规格、型号必须符合设计要求，并应有产品合格证、CCC认证证书和资格证书原件及生产制造许可证。

- 镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力。

- 护口：根据管子直径的大小选择相应规格的护口。

- 安全型压线帽：根据导线截面和根数正确选择使用压线帽，并必须有合格证。

- 连接套管：根据导线材质、规格正确选择相应材质、规格的连接套管，并有合格证。

- 接线端子（接线鼻子）：符合国家标准，并有合格证明。

3. 施工工艺要求- 电线在管内不得纽结，确保用电安全。

- 相线、零线及保护地线的颜色应加以区分，用绿黄双色线做保护地线，淡蓝色为工作零线，黄、绿、红色为相线。

- 穿在管内绝缘导线的额定电压不低于450V。

4. 安全防护措施- 佩戴安全帽、安全鞋、手套等防护用品。

- 高空作业时，必须使用安全带，并设置安全防护网。

- 电气作业时，确保电源切断，防止触电事故。

- 施工现场设置警示标志，禁止无关人员进入。

- 穿线过程中，注意保护电线，防止损坏。

五、应急处理1. 触电事故：立即切断电源，对伤员进行急救，并拨打120求助。

2. 火灾事故：立即使用灭火器进行灭火，并拨打119求助。

3. 其他事故：根据事故情况，采取相应措施进行处理。

六、交底记录1. 交底时间：____年____月____日2. 交底地点：____3. 交底人：____4. 接收人：____七、注意事项1. 施工人员必须熟悉本安全技术交底内容，并严格遵守各项规定。

一、交底目的为确保电气楼内穿线施工安全、规范、高效，特进行本次安全技术交底。

二、施工前准备1. 施工人员必须经过专业培训，具备相关资质，熟悉电气楼内穿线施工工艺及安全操作规程。

2. 施工现场应设置明显的警示标志，确保施工区域安全。

3. 施工材料、设备必须符合国家相关标准，并经检验合格。

4. 施工现场应配备必要的消防器材、安全防护用品等。

三、施工工艺及安全操作规程1. 施工前，应仔细检查施工现场，确保无安全隐患。

2. 穿线前，应清理管路中的灰尘、泥水、浮锈等杂物，确保管路畅通。

3. 穿线过程中，严禁将电线在管内纽结，以免造成用电安全隐患。

4. 穿线时，应确保电线绝缘强度符合规范要求，不得使用破损、老化、绝缘性能下降的电线。

5. 穿线过程中，如发现电线损坏，应及时更换，确保施工质量。

6. 穿线完成后，应对线管内进行吹扫，确保无积水、潮气侵入。

7. 管内穿线应按设计要求，正确选择导线规格、型号及数量。

8. 相线、零线及保护地线的颜色应加以区分，用绿黄双色线做保护地线，淡蓝色为工作零线，黄、绿、红色为相线。

9. 穿线过程中，应注意保护电线，避免损坏。

10. 施工过程中，应严格遵守操作规程，确保施工安全。

四、安全注意事项1. 施工人员应穿戴好安全帽、安全带、绝缘手套等安全防护用品。

2. 穿线过程中，严禁触摸带电部位，防止触电事故发生。

3. 穿线过程中，严禁酒后作业，确保施工质量。

4. 施工现场应保持整洁，不得乱扔杂物，防止滑倒事故。

5. 施工现场应定期进行安全检查，发现问题及时整改。

五、施工验收1. 施工完成后，应进行自检，确保施工质量符合要求。

2. 验收时，应检查电线绝缘强度、管路畅通、接线正确等。

3. 验收合格后，应及时进行隐蔽工程记录，并办理相关手续。

4. 验收不合格的工程，应立即进行整改，直至合格。

六、总结通过本次安全技术交底，希望大家充分认识到电气楼内穿线施工的安全重要性，严格按照操作规程进行施工，确保工程质量和施工安全。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 工程规模：________________________4. 工程概况：________________________二、穿线安全注意事项1. 人员配备：施工人员必须具备电工操作证，熟悉电气工程相关知识和技能。

2. 安全防护：施工人员必须佩戴安全帽、绝缘手套、绝缘鞋等防护用品。

3. 现场环境：施工现场应保持整洁，无关人员不得进入施工区域。

4. 管线检查：穿线前，必须检查线管、线槽、桥架等是否符合设计要求，确保其质量。

5. 线材质量：所用线材必须符合国家标准，并具备出厂合格证、CCC认证标志和认证证书。

三、穿线操作步骤1. 穿线前的准备工作：（1）清理施工现场，确保线管、线槽、桥架等无杂物。

（2）检查线材规格、型号是否符合设计要求，并进行外观检查。

（3）准备穿线工具，如：钢丝绳、拖线轮、拉线器等。

2. 穿线操作：（1）将线材从线管一端引入，另一端用拖线轮固定。

（2）缓慢拉动线材，使线材完全进入线管。

（3）检查线材在管内是否顺畅，如遇阻力，可适当调整线材方向。

（4）线材进入线管后，检查线材长度是否符合设计要求。

3. 穿线后的检查：（1）检查线材在管内是否固定牢固，防止线材脱落。

（2）检查线材是否损坏，如有损坏，应及时更换。

（3）检查线材在管内是否顺畅，无扭曲、打结等现象。

四、穿线安全风险及预防措施1. 线材损伤：线材在穿线过程中可能受到损伤，导致绝缘性能下降。

预防措施：选用质量合格的线材，穿线过程中注意轻柔操作，避免用力过猛。

2. 线管损伤：线管在穿线过程中可能受到损伤，导致导线绝缘性能下降。

预防措施：选用质量合格的线管，穿线过程中注意保护线管，避免用力过猛。

3. 触电风险：施工过程中，施工人员可能接触到带电设备，存在触电风险。

预防措施：施工人员必须穿戴绝缘防护用品，确保操作安全。

一、交底目的为确保户内穿线工程安全、顺利进行，提高施工质量，保障施工人员生命财产安全，特进行安全技术交底。

二、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 施工日期：_______三、安全技术要求1. 施工准备（1）施工前，应对施工人员进行安全技术培训，确保施工人员掌握相关安全知识和操作技能。

（2）施工前，应检查施工现场，确保施工现场安全，无安全隐患。

（3）施工前，应准备好施工所需的安全防护用品，如安全帽、手套、防护眼镜等。

2. 施工过程（1）施工过程中，应严格遵守操作规程，确保施工安全。

（2）施工人员应穿戴好安全防护用品，防止触电、坠落等事故发生。

（3）施工过程中，严禁施工人员酒后作业、疲劳作业。

（4）施工过程中，应保持施工现场整洁，防止电线、电缆等物品绊倒施工人员。

（5）施工过程中，严禁在未采取安全措施的情况下进行高空作业。

3. 材料要求（1）电线、电缆等材料应符合国家相关标准，并具备合格证明。

（2）电线、电缆应选用绝缘性能好、耐压性能强的产品。

（3）电线、电缆的截面应符合设计要求，不得随意更换。

4. 施工顺序（1）按照设计图纸要求，确定电线、电缆的敷设路径。

（2）按照敷设路径，进行穿线管、线槽的安装。

（3）将电线、电缆穿入穿线管、线槽。

（4）对接头进行封堵、固定。

（5）对线路进行测试、调试。

四、注意事项1. 施工过程中，应密切关注施工现场的用电负荷，防止超负荷运行。

2. 施工过程中，严禁将电线、电缆搭接在金属管道、金属构架上。

3. 施工过程中，严禁在潮湿、易燃、易爆环境中进行施工。

4. 施工完成后，应对线路进行测试、调试，确保线路安全、可靠。

五、应急措施1. 发生触电事故时，应立即切断电源，并采取急救措施。

2. 发生火灾事故时，应立即报警，并采取灭火措施。

3. 发生人员受伤事故时，应立即采取急救措施，并送往医院治疗。

六、交底人交底人：_______七、接受交底人接受交底人：_______八、交底时间交底时间：_______九、备注1. 本安全技术交底应作为施工过程中的重要依据。

一、交底目的为确保配管穿线施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、施工范围本次安全技术交底适用于所有建筑电气工程中的配管穿线施工。

三、安全注意事项1. 施工人员安全培训：所有参与配管穿线施工的员工必须经过专业培训，掌握相关安全知识和操作技能，并取得相应的操作资格。

2. 施工前的准备工作：- 确保施工现场环境整洁，无障碍物。

- 检查所有施工材料、工具及设备是否完好，符合施工要求。

- 检查电线绝缘层是否完好，导线规格、型号是否符合设计要求。

3. 施工过程中的安全措施：- 严格遵守操作规程，严禁违章操作。

- 严禁在潮湿、高温、高压等危险环境下施工。

- 施工人员应穿戴好个人防护用品，如安全帽、防护眼镜、防尘口罩、绝缘手套等。

- 上下梯子时，必须站稳，严禁攀爬梯子两侧。

- 严禁将梯子放在不稳定或不牢固的地方。

4. 管内穿线操作：- 穿线前，应检查管内是否有杂物、积水，确保管内清洁。

- 穿线过程中，严禁用力过猛，以免损坏电线绝缘层。

- 穿线完成后，应检查电线是否穿入管内，确保电线在管内均匀分布。

5. 施工完成后：- 检查所有接线是否符合规范要求，确保接线牢固、接触良好。

- 对施工完成的部位进行验收，确保施工质量。

四、应急预案1. 触电事故：- 立即切断电源，使触电人员脱离电源。

- 对触电人员采取心肺复苏等急救措施。

- 立即拨打急救电话，请求专业救援。

2. 高处坠落事故：- 确保施工人员在高处作业时，安全带必须正确佩戴。

- 如发生高处坠落事故，立即组织人员抢救，并拨打急救电话。

3. 火灾事故：- 确保施工现场消防设施齐全、有效。

- 如发生火灾事故，立即拨打火警电话，并组织人员疏散。

五、总结本次安全技术交底，旨在提高施工人员的安全意识，确保配管穿线施工过程中的安全。

请所有施工人员认真学习并严格遵守安全操作规程，共同营造一个安全、和谐的施工环境。

六、交底人：（填写交底人姓名及职务）七、验收人：（填写验收人姓名及职务）八、日期：____年____月____日。

一、交底目的为确保穿线施工过程中的安全，预防安全事故的发生，特对穿线工人进行安全技术交底，提高安全意识，掌握安全操作技能。

二、交底内容1. 安全生产责任制（1）各工种人员必须严格遵守国家和行业有关安全生产的法律、法规、标准和规章制度。

（2）各工种人员应自觉维护施工现场的安全，发现安全隐患应立即报告。

2. 安全操作规程（1）进入施工现场必须佩戴安全帽，穿好工作服，系好安全带。

（2）高空作业时，必须使用安全带，并确保安全带正确佩戴。

（3）禁止在施工现场饮酒、吸烟、打闹，严禁酒后作业。

（4）禁止攀登杆塔、脚手架、设备等，严禁在施工现场行走时嬉戏打闹。

（5）禁止操作设备时，随意离开工作岗位。

3. 穿线作业安全要求（1）穿线前，应检查电线、电缆及穿线工具是否完好，符合要求。

（2）穿线过程中，严禁使用破损、裸露的电线、电缆。

（3）穿线时，应保持线路平直，避免扭曲、挤压。

（4）穿线过程中，如遇特殊情况，应立即停止作业，报告现场负责人。

（5）穿线完毕后，应检查线路是否牢固、可靠，确保无安全隐患。

4. 电气安全注意事项（1）严禁在带电设备附近作业，如需进行作业，必须切断电源，并采取相应安全措施。

（2）严禁使用非绝缘工具操作带电设备。

（3）严禁触摸带电设备，避免触电事故发生。

（4）使用绝缘工具时，应确保工具绝缘性能良好。

5. 个人防护用品（1）穿线工人应配备符合国家标准的安全帽、工作服、安全鞋、安全带等个人防护用品。

（2）个人防护用品应定期检查、维护，确保其有效使用。

三、交底要求1. 穿线工人应认真听取安全技术交底，确保掌握安全操作规程。

2. 穿线工人应严格遵守安全技术交底内容，确保自身和他人的安全。

3. 穿线工人应积极参与安全生产培训，提高安全意识和操作技能。

4. 穿线工人应发现安全隐患，及时报告现场负责人，并采取相应措施。

四、总结本次安全技术交底旨在提高穿线工人的安全意识，确保施工过程中的安全。

请各穿线工人认真学习，严格遵守安全操作规程，共同营造一个安全、和谐的工作环境。

穿线技术交底在施工准备阶段，需要确保管路、箱、盒等安装完好无损无污染，并且管内不得有积水及潮气进入。

同时，要认真熟悉图纸，了解回路穿线的规格及型号，并熟悉设计变更。

在材料质量控制方面，电线、镀锌铁丝或钢丝、护口、焊锡等材料必须符合设计要求，并具有相应的合格证明。

辅助材料如橡胶绝缘胶布、黑胶布、滑石粉、布条、锡剂等也需要符合要求并有产品合格证。

在工器具准备方面，需要准备主要安装机具如克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥、高凳、人字梯等，以及主要检测机具如万用表、兆欧表、卷尺等。

同时，现场电工必须持证上岗，严禁无证操作，并且施工人员须身体健康，年龄不得超过60岁。

在质量标准方面，主控项目需要注意不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。

一般项目方面，需要清除管内杂物和积水，并且管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。

同时，当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护线（PE线）应是黄绿相间色，零线用淡蓝色,控制线用白色；相线用：A相-黄色、B相-绿色、C相-红色。

表箱至户箱主线根据干线系统图设计要求施工。

在施工过程中，需要注意以下几点：1、根据施工图纸、设计变更及技术交底，合理选择导线规格及型号。

2、保护线（PE线）应为黄绿相间色，零线用淡蓝色，控制线用白色。

回路采用：L1-黄色、L2-绿色、L3-红色。

3、钢管穿线时必须带塑料户口。

4、当管路较长时，应适当加滑石粉或洗洁精，以润滑管道。

5、穿线时应配合协调，一拉一送，喊口号。

6、不同回路及不同电压的线路严禁穿同一管道。

照明回路穿线同一管道严禁穿大于8根导线。

7、管内禁止接头。

8、配电箱应严格按照施工图回路接线，并注明回路名称。

整栋楼控制一致。

9、单根线接头应不小于接线缠绕4--6圈，单根多根接线应不小于缠绕6-8圈。

电线穿管技术交底1、合同主体11 甲方（发包方）：＿___________________12 法定代表人：＿___________________13 地址：＿___________________14 联系方式：＿___________________15 乙方（承包方）：＿___________________16 法定代表人：＿___________________17 地址：＿___________________18 联系方式：＿___________________2、合同标的21 本合同的标的为电线穿管技术交底服务。

22 具体包括但不限于：对甲方指定区域内的电线进行穿管操作，确保电线敷设符合相关安全标准和技术规范。

23 乙方应根据甲方提供的施工图纸、技术要求及现场实际情况，制定合理的电线穿管方案，并经甲方审核同意后实施。

3、权利义务31 甲方权利义务311 有权对乙方的电线穿管工作进行监督和检查。

312 按照合同约定向乙方支付相应的费用。

313 提供乙方施工所需的必要条件，如施工场地、水电接入等。

314 及时协助乙方解决施工过程中遇到的与甲方相关的问题。

32 乙方权利义务321 有权要求甲方按照合同约定支付费用。

322 按照合同约定的时间、质量要求完成电线穿管工作。

323 严格遵守国家及地方相关法律法规、行业标准和规范进行施工。

324 负责施工过程中的安全管理，如因乙方原因造成安全事故，应承担全部责任。

325 施工完成后，向甲方提供完整的技术交底资料。

4、违约责任41 若甲方未按照合同约定支付费用，每逾期一天，应按照未支付金额的X%向乙方支付违约金。

42 若乙方未按照合同约定的时间完成电线穿管工作，每逾期一天，应按照合同总金额的X%向甲方支付违约金。

若逾期超过X天，甲方有权解除合同，并要求乙方返还已支付的款项，同时乙方应按照合同总金额的X%向甲方支付违约金。

43 若乙方施工质量不符合合同约定及相关标准规范，乙方应负责无偿返工直至达到合格标准，并承担由此给甲方造成的损失。

一、交底目的为确保电线穿管敷设施工安全，预防事故发生，提高施工人员的安全意识，现将电线穿管敷设安全技术交底如下。

二、交底内容1. 施工现场安全规定（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工区域设置警示标志，禁止无关人员进入。

（3）施工过程中，确保现场通风良好，防止有害气体积聚。

2. 电线穿管敷设施工要求（1）施工前，应仔细检查电线、穿管等材料的质量，确保符合国家相关标准。

（2）穿管前，应清除管内杂物，确保管内干净、畅通。

（3）电线穿管敷设时，应遵循以下原则：a. 电线应顺直，不得扭曲、打结。

b. 电线与管壁之间应留有适当间隙，防止电线过热。

c. 电线在管内不得交叉，以免影响使用。

d. 电线穿管敷设后，应检查管内电线是否固定牢固，防止电线脱落。

3. 电线接头处理（1）电线接头应采用合格的热缩管、接线端子等材料。

（2）接头处应保持清洁，防止水分侵入。

（3）接头处应进行绝缘处理，确保绝缘性能良好。

4. 施工注意事项（1）施工过程中，注意观察电线、穿管等材料是否有损伤，如有损伤，应立即更换。

（2）施工过程中，严禁使用尖锐物品对电线、穿管等材料进行切割。

（3）施工过程中，注意观察施工现场的电源开关、插座等设备，防止触电事故发生。

（4）施工完成后，应检查电线穿管敷设质量，确保符合要求。

三、安全措施1. 施工人员应接受安全教育培训，提高安全意识。

2. 施工现场设置安全警示标志，提醒施工人员注意安全。

3. 施工过程中，配备必要的安全防护用品，如安全帽、安全带等。

4. 施工单位应制定应急预案，一旦发生安全事故，立即启动应急预案，减少损失。

四、交底人及接收人交底人：________接收人：________交底日期：____年____月____日五、备注本安全技术交底适用于电线穿管敷设施工全过程，施工人员应严格遵守。

如有未尽事宜，可根据实际情况进行调整。
