室内穿线技术交底

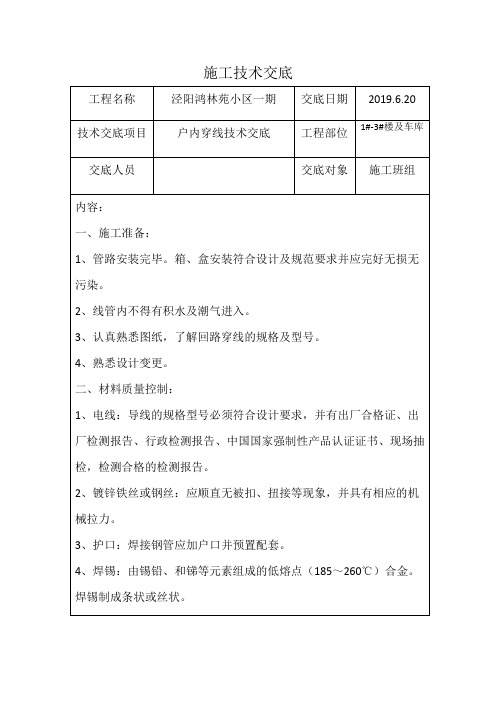

工程名称泾阳鸿林苑小区一期交底日期2019.6.20 技术交底项目户内穿线技术交底工程部位1#-3#楼及车库交底摘要交底对象施工班组内容：
6、不同回路及不同电压的严禁穿同一管道，照明回路穿线同一管道严禁穿大于8根导线。

7、管内禁止接头。

8、配电箱应严格按照施工图回路接线，并注明回路名称。

整栋楼控制一致。

9、单根线接头应不小于接线缠绕4--6圈（如b图），单根多根接线应不小于缠绕6-8（圈如a图）。

工程名称泾阳鸿林苑小区一期交底日期2019.6.20 技术交底项目户内穿线技术交底工程部位1#-3#楼及车库交底摘要交底对象施工班组
内容：
10、接线端子连接应符合（图c），端子应与线径截面积相符，插入长度应符合规范要求，宜采用热缩绝缘。

（接线端子必须采用塘锡端子）
图c接线端子连接方式
10、所有配电箱端子采用热缩绝缘，并颜色清楚，电缆采用热缩绝缘五指手套热缩绝缘。

11、绝缘测试应不小于。

12、绝缘测试应记录完整，相间绝缘记录、相地绝缘记录、相零绝缘记录完整。

接受交底人签字：。

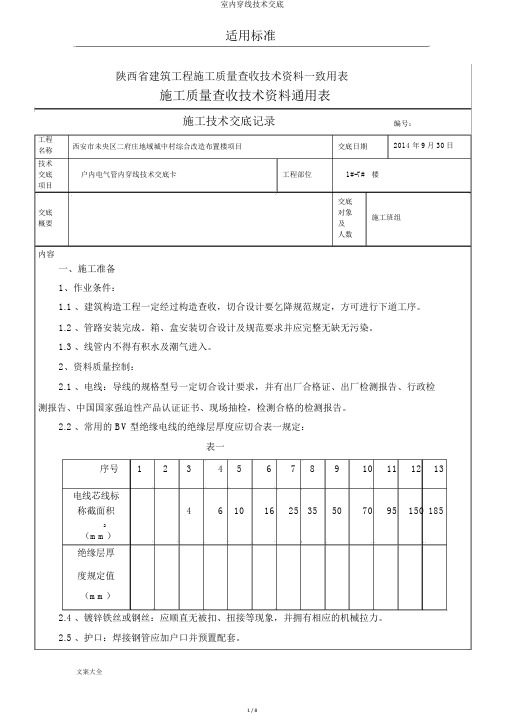

适用标准陕西省建筑工程施工质量查收技术资料一致用表施工质量查收技术资料通用表施工技术交底记录编号：工程西安市未央区二府庄地域城中村综合改造布置楼项目交底日期2014 年9月30日名称技术交底户内电气管内穿线技术交底卡工程部位1#-7# 楼项目交底交底对象施工班组概要及人数内容一、施工准备1、作业条件：1.1 、建筑构造工程一定经过构造查收，切合设计要乞降规范规定，方可进行下道工序。

1.2 、管路安装完成。

箱、盒安装切合设计及规范要求并应完整无缺无污染。

1.3 、线管内不得有积水及潮气进入。

2、资料质量控制：2.1 、电线：导线的规格型号一定切合设计要求，并有出厂合格证、出厂检测报告、行政检测报告、中国国家强迫性产品认证证书、现场抽检，检测合格的检测报告。

2.2 、常用的 BV型绝缘电线的绝缘层厚度应切合表一规定：表一序号 1 2 3 4 5 6 7 8 9 10 11 12 13 电线芯线标称截面积 4 6 10 16 25 35 50 70 95 150 1852（mm）绝缘层厚度规定值（mm）2.4 、镀锌铁丝或钢丝：应顺直无被扣、扭接等现象，并拥有相应的机械拉力。

2.5 、护口：焊接钢管应加户口并预置配套。

2.6 、焊锡：由锡铅、和锑等元素构成的低熔点（185～ 260℃）合金。

焊锡制成条状或丝状。

2.7 、协助资料：橡胶绝缘胶布、黑胶布、滑石粉、布条、锡剂等均切合要求并有产品合格证。

3、工用具准备：3.1 、主要安装机具：克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥、高凳等。

3.2 、主要检测机具：万用表、兆欧表、卷尺等。

4、人员准备：4.1 、现场电工一定持证上岗，禁止无证操作。

4.2 、施工人员须身体健康，年纪不得超出60 岁。

二、质量标准：（一）主控项目不一样回路、不一样电压等级和沟通与直流的电线，不该穿于同一导管内；同一沟通回路的电线应穿于同一金属导管内，且管内电线不得有接头。

一、交底目的为确保电工穿线作业安全，预防安全事故发生，提高电工操作技能，现将电工穿线安全技术交底如下：二、交底内容1. 作业前的准备工作（1）检查电线、电缆等材料是否符合国家标准，确认电线、电缆的规格、型号、绝缘强度等符合设计要求。

（2）检查工具、设备是否完好，确保其安全可靠。

（3）了解工程图纸，明确穿线路线、线管布局及施工要求。

2. 作业过程中的安全注意事项（1）电工穿线作业前，应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。

（2）在穿线过程中，禁止触碰带电体，防止触电事故发生。

（3）如需拆装电气设备，应先切断电源，并挂上“禁止合闸，有人工作”的警示牌。

（4）在穿线过程中，注意观察线管内是否有障碍物，防止线缆损坏。

（5）线缆穿入线管时，应缓慢、均匀，避免用力过猛导致线缆损坏。

（6）严禁将线缆扭曲、打结，以免影响线缆的绝缘性能。

（7）在穿线过程中，如发现线缆绝缘损坏，应立即停止作业，并及时更换。

3. 作业结束后的安全注意事项（1）穿线作业结束后，应检查线缆是否连接正确、牢固，确保线路畅通。

（2）检查线管内是否有杂物，确保线缆绝缘性能。

（3）清理现场，保持工作区域整洁。

（4）整理好工具、设备，归位存放。

三、应急处理措施1. 触电事故：立即切断电源，对触电者进行心肺复苏等急救措施，并立即拨打急救电话。

2. 线缆损坏：立即停止作业，找出损坏原因，更换损坏线缆。

3. 火灾事故：立即切断电源，使用灭火器等消防设备进行灭火，并立即拨打火警电话。

四、总结电工穿线作业是一项重要的工作，为确保施工安全，请全体电工严格遵循以上安全技术交底，提高安全意识，确保工程质量。

如有违反，将依法追究责任。

交底人：（签名）日期：____年____月____日。

一、交底目的为确保室内电线安装工程的安全、顺利进行，保障施工人员生命财产安全，特制定本安全技术交底。

二、交底对象所有参与室内电线安装工程的施工人员、监理人员、管理人员。

三、交底内容1. 施工现场基本规定（1）进入施工现场必须佩戴安全帽，系好帽带，着装整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场。

（2）现场内非吸烟点严禁吸烟，严禁酒后上岗，严禁打架斗殴。

（3）施工现场应配备安全管理人员、专职电工，负责现场巡查和安全教育工作，及时制止不安全现象。

2. 施工准备（1）施工前，对施工人员进行安全技术培训，使其了解室内电线安装工程的施工工艺、安全操作规程及注意事项。

（2）施工前，对施工人员进行体检，确保其身体健康，无高血压、心脏病等影响施工的疾病。

（3）施工前，对施工现场进行安全检查，确保现场环境符合施工要求。

3. 施工工艺及注意事项（1）根据设计图纸，合理规划电线走向，确保电线安装安全、美观。

（2）在墙体、楼板等部位开槽时，应使用专用工具，避免对墙体、楼板造成损坏。

（3）电线穿管时，应选用合格电线管，确保电线与管内壁之间无间隙，防止电线磨损。

（4）电线接头应使用专用接头，确保接头牢固、可靠。

（5）施工过程中，注意避免电线受到挤压、磨损，确保电线安全运行。

4. 高空作业安全（1）在高空作业时，必须佩戴安全带，并将安全带系在可靠位置。

（2）高空作业人员应经过专业培训，具备相应资质。

（3）高空作业时，应设置安全防护措施，如防护网、防护栏杆等。

5. 施工用电安全（1）施工现场用电设备必须符合国家相关标准，确保用电安全。

（2）施工现场用电线路应采用合格电缆，严禁使用破损、老化电缆。

（3）施工现场用电设备应安装漏电保护器，防止触电事故发生。

6. 火灾预防（1）施工现场严禁使用明火，严禁吸烟。

（2）施工现场应配备消防器材，确保消防设施齐全、有效。

四、交底要求1. 施工人员应认真学习本安全技术交底，确保掌握安全操作规程及注意事项。

一、交底目的为确保穿线安装施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，现将穿线安装施工过程中的安全技术要求进行交底。

二、施工人员须知1. 施工人员必须接受安全教育和培训，了解并掌握本工程的安全技术要求。

2. 施工人员应熟悉穿线安装施工流程和操作规程，严格按照规定进行施工。

3. 施工人员应正确佩戴个人防护用品，如安全帽、防护眼镜、手套、防尘口罩等。

4. 施工人员应遵守施工现场的各项规章制度，服从现场管理。

三、施工准备1. 施工前，应对施工现场进行安全检查，确保现场环境安全。

2. 根据施工图纸，提前准备所需的穿线材料、工具和设备。

3. 对施工人员进行技术交底，确保施工人员掌握施工要点和安全注意事项。

四、施工过程安全注意事项1. 穿线前，应检查穿线管、线缆等材料是否符合要求，确保质量合格。

2. 穿线过程中，严禁单独回路借线、中途接线，同一回路电线应穿同一根管内，同一回路布线应三线同径。

3. 排线时，要尽量避免弯曲，强电和弱电之间的间距必须大于或等于150mm，以防止电缆信号不良。

4. 对于有水的房间，如厨房和浴室，穿线管应敷设在顶部和墙壁上，并避免敷设在地面上。

5. 穿线过程中，如需穿越墙壁、楼板等，应确保线路安全，避免损坏墙体或楼板。

6. 穿线管与接线盒、插座等器件连接时，连接件必须要涂胶水，接口要牢固密封。

7. 灯头盒、开关盒埋入混凝土内一定要用泡沫塑料、剧末等填充材料填实用胶带包牢，防止水泥浆灌入盒内。

8. 成排管路在同一位置时，要求管与管之间有2cm以上的间距，排列整齐。

9. 单皮钢筋上禁止管子交叉，防止楼板裂缝，交叉管要在双层钢筋内。

10. 在土建模板上开洞时要求机械开洞，开洞产生的剧末要及时进行清理。

五、施工结束后的安全注意事项1. 施工结束后，应对施工现场进行清理，确保无安全隐患。

2. 对施工人员进行安全教育，提高安全意识。

3. 对施工过程中发现的安全隐患进行整改，确保施工安全。

一、交底目的为确保楼内穿线工程安全、高效、质量达标，特进行安全技术交底，提高施工人员的安全意识和操作技能。

二、交底内容1. 施工现场环境及安全要求（1）施工现场应设置明显的安全警示标志，确保施工区域安全。

（2）施工人员必须佩戴安全帽、安全带等防护用品。

（3）施工现场应保持整洁，避免杂物堆积，确保施工通道畅通。

2. 穿线前的准备工作（1）检查电线、电缆等材料是否符合设计要求，并确保其质量合格。

（2）清理施工区域，确保无杂物、积水等。

（3）确认线管、线槽等固定设施完好，无破损、松动现象。

3. 穿线操作规范（1）穿线前，应检查线管、线槽等固定设施，确保其牢固可靠。

（2）根据设计要求，合理布置电线、电缆，避免交叉、重叠。

（3）穿线过程中，严禁使用尖锐物体或硬物损坏电线、电缆绝缘层。

（4）对于弯曲半径较小的线管，应采用软线或专用穿线工具进行穿线。

（5）穿线过程中，应保持电线、电缆整洁，避免扭曲、打结。

4. 穿线后的检查与验收（1）穿线完成后，应对电线、电缆进行检查，确保其无破损、扭曲、打结等现象。

（2）检查线管、线槽等固定设施，确保其牢固可靠。

（3）对穿线工程进行验收，确保其符合设计要求和安全规范。

5. 紧急情况处理（1）如发现电线、电缆破损，应立即停止施工，隔离故障点，防止事故扩大。

（2）如发生触电事故，应立即切断电源，采取急救措施，并立即报告相关部门。

（3）如发生火灾，应立即切断电源，使用灭火器等消防设备进行灭火，并报告消防部门。

三、交底要求1. 施工人员必须认真学习本安全技术交底，确保掌握各项操作规范。

2. 施工过程中，严格执行安全技术交底要求，确保施工安全。

3. 施工负责人应加强对施工现场的监督检查，确保施工安全。

4. 施工结束后，对施工人员进行安全培训，提高其安全意识。

四、交底时间本安全技术交底自2023年X月X日起实施，有效期至2023年X月X日。

五、交底责任人本安全技术交底由项目负责人XXX负责，如有未尽事宜，请及时与项目负责人沟通。

一、交底目的为确保电线管穿线工程的安全、规范进行，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 工程概况（1）工程名称：_______（2）工程地点：_______（3）工程规模：_______（4）工程内容：_______2. 施工准备（1）施工人员：施工人员必须具备相关资质，熟悉电线管穿线操作规程。

（2）施工材料：绝缘导线、电线管、镀锌铁丝或钢丝、护口、连接套管、接线端子等材料必须符合国家标准，并具有合格证明。

（3）施工工具：扳手、剥线钳、剪刀、卷尺等工具应齐全、完好。

3. 施工工艺（1）施工顺序：按照设计图纸要求，先敷设电线管，后进行穿线。

（2）穿线方法：采用人工穿线，严禁使用机械穿线，以免损坏电线绝缘层。

（3）穿线注意事项：a. 电线在管内不得扭结，以免影响电线导电性能；b. 穿线过程中，注意检查电线绝缘层是否完好，如有破损，应立即更换；c. 穿线过程中，不得将电线直接拉扯，以免损坏电线绝缘层；d. 穿线完成后，应检查电线管内是否有积水及潮气侵入，确保导线绝缘强度符合规范要求。

4. 安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工区域应设置安全警示标志，严禁无关人员进入。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）施工结束后，应及时清理现场，确保现场整洁、有序。

5. 环保措施（1）施工过程中，严格控制噪声、粉尘等污染。

（2）施工结束后，对施工现场进行环保评估，确保符合国家环保要求。

三、验收标准1. 电线管敷设应符合设计要求，管道内不得有积水、潮气侵入。

2. 电线穿线应整齐、牢固，不得有破损现象。

3. 电线绝缘层应符合国家标准，确保导线绝缘强度。

4. 施工现场应整洁、有序，无安全隐患。

四、注意事项1. 施工人员应严格遵守操作规程，确保施工安全。

2. 施工过程中，发现安全隐患应及时报告，并采取措施予以消除。

3. 施工结束后，应及时进行验收，确保工程质量。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 工程规模：________________________4. 施工单位：________________________5. 施工项目负责人：____________________二、穿线安装工程安全技术交底1. 作业人员必须经过专业培训，了解和掌握穿线安装工程的安全操作规程。

2. 作业前应认真检查施工现场，确保施工环境安全，如电源、照明、通风等。

3. 作业人员应穿戴好个人防护用品，如安全帽、防护眼镜、工作服、防滑鞋等。

4. 严禁在未采取安全措施的情况下进行高空作业。

5. 严禁在电线、电缆等带电设备附近进行焊接、切割等作业。

6. 严禁使用不合格的穿线工具和材料。

7. 严禁在施工过程中随意拆改、改动电气线路。

8. 严禁在穿线过程中将导线扭曲、挤压，以免损坏导线绝缘层。

9. 严禁将导线强行穿入线管，以免损坏线管和导线。

10. 严禁将不同电压等级的导线穿在同一根线管内。

11. 严禁在穿线过程中将导线接触地面、金属构件等。

12. 严禁在穿线过程中将导线与其他物体缠绕在一起。

13. 严禁在穿线过程中使用明火、高温等危险物品。

14. 严禁在穿线过程中使用电动工具时，不戴绝缘手套和绝缘鞋。

15. 严禁在穿线过程中将导线穿入线管后，未及时固定。

16. 严禁在穿线过程中，将导线接头处裸露在外。

17. 严禁在穿线过程中，将导线接头处接触地面、金属构件等。

18. 严禁在穿线过程中，将导线接头处与其他物体缠绕在一起。

19. 严禁在穿线过程中，将导线接头处使用明火、高温等危险物品。

20. 严禁在穿线过程中，将导线接头处未及时固定。

三、施工准备1. 施工前，应对施工人员进行安全技术交底，确保施工人员了解和掌握穿线安装工程的安全操作规程。

2. 施工现场应设置安全警示标志，如警示牌、警戒线等。

一、交底目的为确保管内穿线工程的安全、高效、优质完成，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底对象本次交底对象为参与管内穿线工程的施工人员、监理人员、管理人员等。

三、交底内容1. 施工前的准备工作（1）熟悉工程图纸，了解管内穿线工程的施工要求。

（2）检查施工场地，确保场地整洁、安全。

（3）检查施工工具、材料，确保符合施工要求。

2. 施工过程中的安全注意事项（1）穿戴好个人防护用品，如安全帽、工作服、手套等。

（2）在施工过程中，严禁酒后作业、疲劳作业。

（3）操作人员应严格遵守操作规程，不得擅自更改施工方案。

（4）施工过程中，严禁在管道内停留、攀爬，确保人身安全。

（5）施工过程中，注意通风，防止有毒气体积聚。

（6）在穿线过程中，若发现导线破损、绝缘层老化等情况，应立即停止施工，更换合格导线。

3. 施工结束后的安全注意事项（1）施工结束后，检查施工现场，确保无遗漏物品。

（2）清理施工现场，确保场地整洁。

（3）对施工人员进行安全教育培训，提高安全意识。

四、技术要求1. 管道材料要求（1）管道材质应符合国家标准，具有足够的强度和耐腐蚀性能。

（2）管道内径应满足导线敷设要求，且不宜过小。

（3）管道连接应牢固，防止因连接不牢固导致管道损坏。

2. 导线要求（1）导线应符合国家标准，具有良好的绝缘性能和导电性能。

（2）导线规格应符合设计要求，不得随意更换。

（3）导线敷设过程中，应避免交叉、重叠，确保敷设整齐。

3. 穿线方法（1）采用镀锌铁丝或钢丝牵引导线，严禁使用金属线直接牵引。

（2）穿线过程中，应缓慢、均匀，避免用力过猛导致导线损伤。

（3）穿线完成后，检查导线是否畅通，如有损坏，应立即更换。

五、应急措施1. 如发现施工过程中出现安全隐患，应立即停止施工，并报告上级领导。

2. 发生安全事故时，应立即启动应急预案，确保人员安全。

3. 施工过程中，如遇到突发情况，应立即采取应急措施，防止事故扩大。

一、交底目的为确保电线穿线工程的安全、顺利进行，提高施工人员的安全意识和操作技能，特进行电线穿线安全技术交底。

二、交底内容1. 工程概况（1）工程名称：________________________（2）工程地点：________________________（3）工程规模：________________________（4）施工周期：________________________2. 安全生产责任制（1）项目经理为安全生产第一责任人，负责整个工程的安全生产管理。

（2）施工队长为施工区域安全生产第一责任人，负责所辖区域内的安全生产管理。

（3）班组长为班组安全生产第一责任人，负责本班组安全生产管理。

（4）施工人员应严格遵守安全操作规程，确保自身和他人的安全。

3. 安全技术措施（1）施工前，对施工人员进行安全技术培训，提高安全意识和操作技能。

（2）施工人员必须穿戴好个人防护用品，如安全帽、工作服、防护手套等。

（3）施工过程中，注意保持现场整洁，严禁乱堆乱放材料、工具。

（4）施工区域设置明显的警示标志，提醒施工人员注意安全。

（5）施工过程中，严格遵守操作规程，确保施工质量。

4. 电线穿线操作要点（1）施工前，检查电线、穿线管、连接件等材料是否符合要求，确保质量。

（2）穿线管应顺直，转弯处应采用弯头，避免电线扭结。

（3）电线穿线时，应缓慢、均匀地拉动，避免用力过猛导致电线损坏。

（4）电线穿线过程中，不得将电线硬拉、折弯，以免损坏电线绝缘层。

（5）穿线完毕后，检查电线接头是否牢固，绝缘是否良好。

（6）施工过程中，如发现电线损坏、绝缘老化等情况，应立即停止施工，更换新线。

5. 应急措施（1）发生触电事故时，立即切断电源，迅速进行抢救。

（2）施工过程中，如发生火灾，立即使用灭火器进行灭火，并迅速撤离现场。

（3）发生其他安全事故，立即上报项目经理，并采取相应措施进行处理。

三、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握安全操作规程。
