Protel 99 se 简体中文第六版(含第二版)

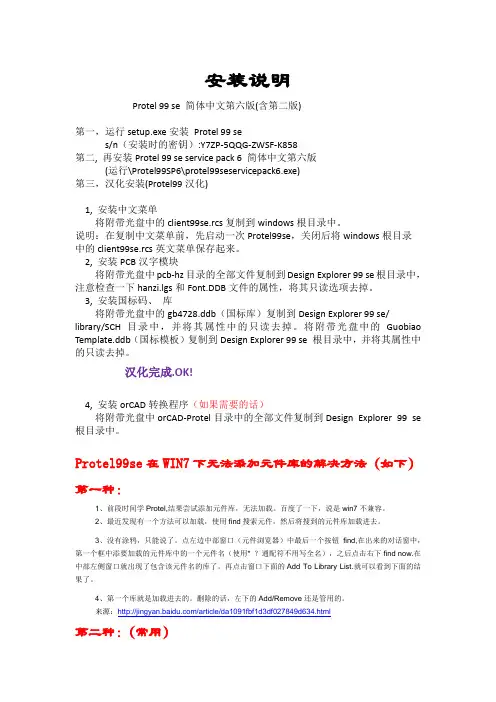

安装说明Protel 99 se 简体中文第六版(含第二版)第一，运行setup.exe安装Protel 99 ses/n（安装时的密钥）:Y7ZP-5QQG-ZWSF-K858第二, 再安装Protel 99 se service pack 6 简体中文第六版(运行\Protel99SP6\protel99seservicepack6.exe)第三，汉化安装(Protel99汉化)1, 安装中文菜单将附带光盘中的client99se.rcs复制到windows根目录中。

说明：在复制中文菜单前，先启动一次Protel99se，关闭后将windows根目录中的client99se.rcs英文菜单保存起来。

2, 安装PCB汉字模块将附带光盘中pcb-hz目录的全部文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

3, 安装国标码、库将附带光盘中的gb4728.ddb（国标库）复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

将附带光盘中的Guobiao Template.ddb（国标模板）复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

汉化完成.OK!4, 安装orCAD转换程序（如果需要的话）将附带光盘中orCAD-Protel目录中的全部文件复制到Design Explorer 99 se 根目录中。

Protel99se在WIN7下无法添加元件库的解决方法（如下）第一种：1、前段时间学Protel,结果尝试添加元件库，无法加载。

百度了一下，说是win7不兼容。

2、最近发现有一个方法可以加载，使用find搜索元件，然后将搜到的元件库加载进去。

3、没有涂鸦，只能说了。

点左边中部窗口（元件浏览器）中最后一个按钮find,在出来的对话窗中，第一个框中添要加载的元件库中的一个元件名（使用* ？通配符不用写全名），之后点击右下find now.在中部左侧窗口就出现了包含该元件名的库了。

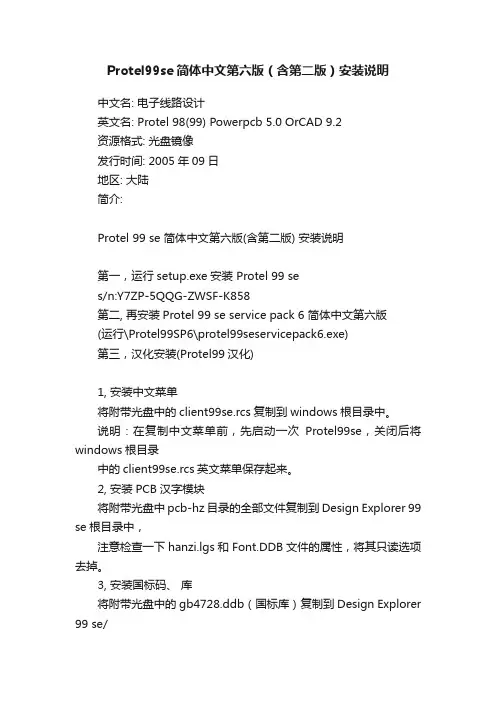

Protel99se简体中文第六版（含第二版）安装说明中文名: 电子线路设计英文名: Protel 98(99) Powerpcb 5.0 OrCAD 9.2资源格式: 光盘镜像发行时间: 2005年09日地区: 大陆简介:Protel 99 se 简体中文第六版(含第二版) 安装说明第一，运行setup.exe安装 Protel 99 ses/n:Y7ZP-5QQG-ZWSF-K858第二, 再安装Protel 99 se service pack 6 简体中文第六版(运行\Protel99SP6\protel99seservicepack6.exe)第三，汉化安装(Protel99汉化)1, 安装中文菜单将附带光盘中的client99se.rcs复制到windows根目录中。

说明：在复制中文菜单前，先启动一次Protel99se，关闭后将windows根目录中的client99se.rcs英文菜单保存起来。

2, 安装PCB汉字模块将附带光盘中pcb-hz目录的全部文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

3, 安装国标码、库将附带光盘中的gb4728.ddb（国标库）复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

将附带光盘中的Guobiao Template.ddb（国标模板）复制到DesignExplorer 99 se 根目录中，并将其属性中的只读去掉。

汉化完成.OK!4, 安装orCAD转换程序（如果需要的话）将附带光盘中orCAD-Protel目录中的全部文件复制到Design Explorer 99 se根目录中。

OrCAD 9.2安装说明这个东东确实好用！其实用法原先已经说得比较清楚，大致没问题。

原封不动放在readme.old里面。

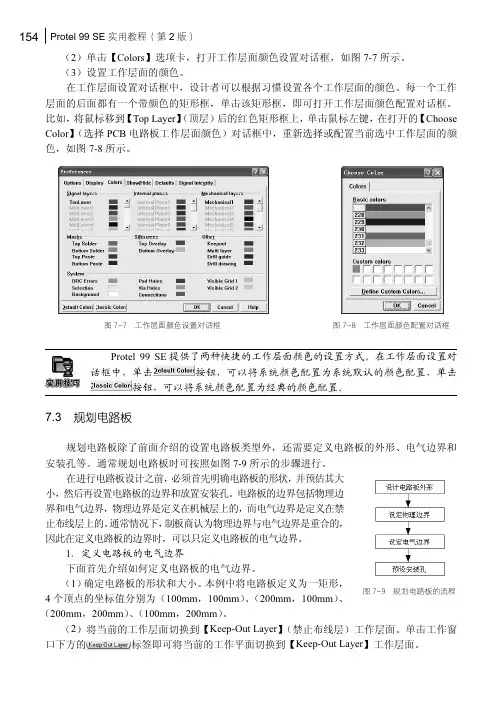

Protel 99 SE 实用教程（第2版）154（2）单击【Colors 】选项卡，打开工作层面颜色设置对话框，如图7-7所示。

（3）设置工作层面的颜色。

在工作层面设置对话框中，设计者可以根据习惯设置各个工作层面的颜色。

每一个工作层面的后面都有一个带颜色的矩形框，单击该矩形框，即可打开工作层面颜色配置对话框。

比如，将鼠标移到【Top Layer 】（顶层）后的红色矩形框上，单击鼠标左键，在打开的【Choose Color 】（选择PCB 电路板工作层面颜色）对话框中，重新选择或配置当前选中工作层面的颜色，如图7-8所示。

图7-7 工作层面颜色设置对话框 图7-8 工作层面颜色配置对话框Protel 99 SE 提供了两种快捷的工作层面颜色的设置方式。

在工作层面设置对话框中，单击按钮，可以将系统颜色配置为系统默认的颜色配置，单击按钮，可以将系统颜色配置为经典的颜色配置。

7.3 规划电路板规划电路板除了前面介绍的设置电路板类型外，还需要定义电路板的外形、电气边界和安装孔等。

通常规划电路板时可按照如图7-9所示的步骤进行。

在进行电路板设计之前，必须首先明确电路板的形状，并预估其大小，然后再设置电路板的边界和放置安装孔。

电路板的边界包括物理边界和电气边界，物理边界是定义在机械层上的，而电气边界是定义在禁止布线层上的。

通常情况下，制板商认为物理边界与电气边界是重合的，因此在定义电路板的边界时，可以只定义电路板的电气边界。

1．定义电路板的电气边界下面首先介绍如何定义电路板的电气边界。

（1）确定电路板的形状和大小。

本例中将电路板定义为一矩形，4个顶点的坐标值分别为（100mm ，100mm ）、（200mm ，100mm ）、（200mm ，200mm ）、（100mm ，200mm ）。

（2）将当前的工作层面切换到【Keep-Out Layer 】（禁止布线层）工作层面。

单击工作窗口下方的标签即可将当前的工作平面切换到【Keep-Out Layer 】工作层面。

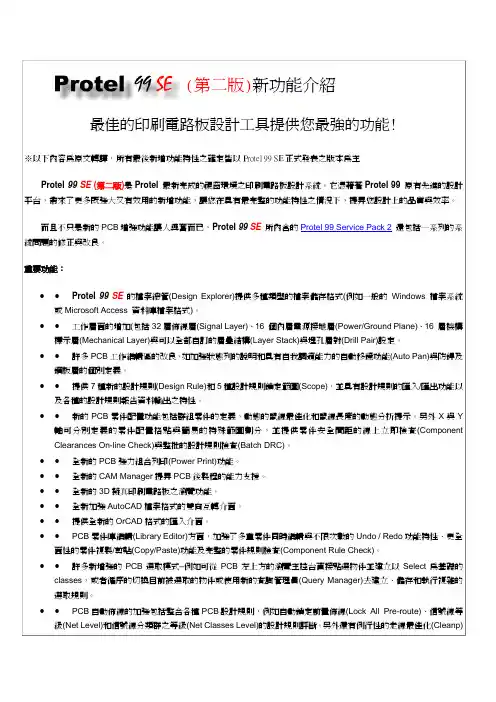

(第二版)新功能介紹最佳的印刷電路板設計工具提供您最強的功能!※以下內容為原文轉譯，所有最後新增功能特性之確定皆以Protel 99 SE正式發表之版本為主Protel 99SE (第二版)是Protel最新完成的視窗環境之印刷電路板設計系統。

它憑藉著Protel 99原有先進的設計平台，帶來了更多既強大又有效用的新增功能，讓您在具有最完整的功能特性之情況下，提昇您設計上的品質與效率。

而且不只是新的PCB增強功能讓人興奮而已，Protel 99SE 所內含的Protel 99 Service Pack 2還包括一系列的系統問題的修正與改良。

重要功能：••Protel 99SE 的檔案總管(Design Explorer)提供多種類型的檔案儲存格式(例如一般的 Windows 檔案系統或Microsoft Access 資料庫檔案格式)。

••工作層面的增加(包括32層佈線層(Signal Layer)、16 個內層電源接地層(Power/Ground Plane)、16 層機構標示層(Mechanical Layer)與可以全部自訂的層疊結構(Layer Stack)與埋孔層對(Drill Pair)設定。

••許多PCB工作編輯區的改良，如加強狀態列的說明和具有自我調適能力的自動移鏡功能(Auto Pan)與防銲及鋼板層的個別定義。

••提供7種新的設計規則(Design Rule)和5種設計規則鎖定範圍(Scope)，並具有設計規則的匯入/匯出功能以及各種的設計規則報告資料輸出之特性。

••新的PCB零件配置功能包括群組零件的定義，動態的鼠線最佳化和鼠線長度的動態分析提示。

另外X與Y 軸可分別定義的零件配置格點與簡易的特殊範圍劃分，並提供零件安全間距的線上立即檢查(Component Clearances On-line Check)與整批的設計規則檢查(Batch DRC)。

••全新的PCB強力組合列印(Power Print)功能。

protel99se中⽂汉化版安装教程（附protel99se下载）protel99se中⽂版是⼀款功能强⼤、界⾯简洁、易学易懂等特点，同时protel99se软件具有丰富的设计功能，能进⾏原理图的设计、印制电路板的设计、PCB板的设计等功能，还可以设计32个信号层，16个地电层，16个机械层，是⽬前⽹络上最流⾏的电路板设计软件，欢迎⼤家下载使⽤。

protel99se中⽂版带sp6 汉化特别版类型：机械电⼦⼤⼩：76MB语⾔：简体中⽂时间：2014-03-30查看详情1、从下载⽂件后解压，双击打开Protel99SE⽂件夹，并点击setup.exe开始安装;　2、输⼊产品的序列号：NG9A-JVDN-Z4SK-CTTP;3、设置好软件安装路径，⼀般不建议修改;4、选择typical5、等待安装完成，稍等即可;再双击“Servicepack6”⽂件夹，点击“protel99seservicepack6.exe”进⾏sp6破解;双击安装protel99seservicepack6.exe接下来汉化，先将C:\WINDOWS中的client99se.rcs⽂件(事实上是英⽂菜单⽂件)保存起来，再将“Protel99汉化”⽂件夹中的CLIENT99SE.rcs复制到windows根⽬录下替换.然后安装PCB汉字模块：将“pcb-hz”⽬录下所有的⽂件复制到Design Explorer 99 se根⽬录中，注意检查⼀下hanzi.lgs和Font.DDB⽂件的属性，将其只读选项去掉。

再安装国标码库：将⽂件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH⽬录中，并将其属性中的只读去掉。

再将“Guobiao Template.ddb(国标模板)”⽂件复制到Design Explorer 99 se 根⽬录中，并将其属性中的只读去掉。

汉化完成，打开桌⾯上的protel 99se图标，即可正常使⽤.protel99se软件是由两⼤部分组成电路原理图设计(Advanced Schematic)和多层印刷电路板设计(Advanced PCB)。
