2.1 几何可变系统和几何不变系统工程结构是用来承受和传递外载荷的系统。
一个工程结构通常是由若干个构件用某种方法联结而成的。
它在承受载荷作用时，各构件只允许发生材料的弹性变形，而不应发生构件间相对的机械运动。
如图2.1(a)所示的系统，如果不考虑弹性变形，系统也未发生破坏，则其几何形状与位置均保持不变，这样的系统，我们称之为几何不变系统。
但是，对如图2.1（b）所示的系统，在载荷作用下，即使不考虑弹性变形，它的形状和位置也将改变，这样的系统，我们称之为几何可变系统，它是不能用来承受和传递外载荷的。
所以，凡是工程结构必须是几何不变系统。
图2.1对系统进行几何组成分析的目的在于：判断该系统是否为几何不变系统，以决定其能否作为工程结构使用；研究并掌握几何不变系统的组成规则，以便合理安排构件，设计出合理的结构；根据系统的组成规则，确定结构的性质（静定系统还是静不定系统），以便选用相应的计算方法。
3.2 静定桁架的内力桁架是由某些杆系结构经过简化而得到的计算模型，其特点是：（1）各元件均为直杆；（2）各杆两端均用没有摩擦的理想铰链相连接；（3）杆的轴线通过铰心，称铰心为桁架的结点；（4）载荷和支座反力仅作用在各结点上。
由于理想铰链没有摩擦力，故不能传递力矩。
显然，在载荷仅作用在结点上时，若不计杆的自重，各杆都只受到两端结点的作用力，且在此二力作用下处于平衡。
因此，桁架的杆件均为“二力杆”，即杆两端受到大小相等、方向相反、沿着杆轴线的两个力作用。
杆子横截面上只有轴力，这些轴力就是所要计算的桁架内力。
静定桁架是一种没有多余约束的结构，它的内力计算原则上，只要把桁架分解为若干自由体（结点）和约束（杆），用未知力代替约束的作用，对所有的自由体列出全部静力平衡方程式，所得方程式数与包含的未知力数相等。
由于结构是几何不变的，方程组有唯一解。
解这联立方程组就可得到静定桁架的内力。
但在工程实际中，往往可以运用下述两种方法：结点法和截面法。

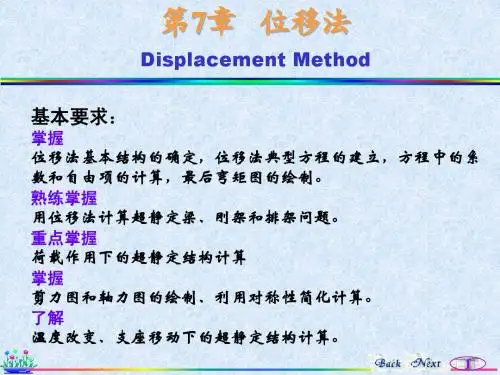

结构力学第8章位移法位移法是结构力学中一种常用的分析方法。
它基于结构物由刚性构件组成的假设，通过计算结构在外力作用下产生的位移和变形，进而推导出结构的反力和应力分布。
位移法的基本思想是将结构的局部位移组合成整体位移，通过建立位移和反力之间的关系，解决结构的力学问题。
位移法的分析步骤通常包括以下几个方面：1.建立结构的整体位移函数。
位移函数是位移法分析的基础，通过解结构的运动方程建立结构的位移与自由度之间的关系。
2.应用边界条件。
根据边界条件，确定结构的支座的位移和转角值。
支座的位移和转角值可以由结构的约束条件和外力产生的位移计算得出。
3.构建位移方程组。
将结构的整体位移函数带入到结构的平衡方程中，得到位移方程组。
位移方程组是未知反力系数的线性方程组。
4.解位移方程组。
通过解位移方程组，求解未知反力系数。
可以使用高斯消元法、克拉默法则或矩阵方法等解方程的方法求解。
5.求解反力和应力分布。
通过已知的位移和未知的反力系数，可以计算出结构的反力和应力分布。
这些反力和应力分布可以进一步用于结构的设计和评估。
位移法的优点是适用范围广泛，适合复杂结构的分析。
它可以处理线性和非线性的结构，包括静力学和动力学的分析。
同时，位移法具有较高的精度和准确度，在结构的分析和设计中得到广泛应用。
然而，位移法也存在一些限制。
首先，位移法假设结构是刚性的，忽略了结构的变形和位移过程中的非线性效应。
其次，位移法需要建立适当的位移函数，对于复杂结构来说，这是一个复杂和困难的任务。
此外，位移法在处理大变形和非线性结构时可能会遭遇困难。
综上所述，位移法是结构力学中一种重要的分析方法。
它通过计算结构的位移和变形，推导出结构的反力和应力分布，为结构的设计和评估提供基础。
然而，位移法也存在一些限制，需要在具体的分析问题中谨慎应用。
近几年交大结力真题分析~ （个人总结）一：平面体系的几何组成分析，经常及桁架一起出题，顺便求其内力二：已知受力，绘制弯矩剪力图三：静定结构位移计算，一般加有弹簧或者移动支座四：力法，一般都是对称的图形，让你利用对称性五：位移法，还是对称，一般都有条黑线（EI无限大），难点就在于刚体只能平动和转动，而转动的时候会引起转角……还得靠你自己去练习，掌握了一点都不难。
六：影响线，不多说了，送分题七：直接画出某超静定结构的内力图，表面上是画图，其实是多次利用力矩分配法，对刚结点的弯矩多次分配，画出简图，看似容易的题，其实是得分率最低的题，因此，大家必须多练习，熟练掌握力矩分配法！好多欲考丄建的研友都纠结及结构力学该如何复习，下而我将自己的经历写下来，希望对土建人有所帮助，尤其是跨考土建的同学。
一、谈谈跨考土建。
我是跨考上建，而且跨度较大，之前只学过材料力学。
我想考的专业要求是结构力学, 对于这个没接触过的学科頁•的有些发烘，但是我觉得这不是问题，各位应该有同样的感觉吧—本科课程都是一周就可以突击考试，上课也不听，所以自学完全可以达到预期效果，只是付岀要多一些。
二、结构力学的学习接触一门从未有印象的学科，克服心理上的障碍最重要，当时把指立书目（李廉規版）结构力学认真学了一遍，发现什么都不会，例题勉强看的僮，课后习题干脆都不会，我也想过是否继续，为了心仪的专业，就豁岀去了。
第一遍学校课本用了2个月，期间困难很大，到本校的土木学院找老师帮忙，结构力学老师居然退休了。
我靠，整个学校没有结构力学老师，我日！没办法，硬头皮自学。
6月份时发生了一个转折点，那就是选到了一遍优秀的练习册。
我当时想买一本练习册, 看中了当当上一本很厚的练习册（于玲玲版），买回来后直接研究它，课本的课后题不会就不做了。
就这样边研究练习册边在书上查找概念就行消化，最痛苦的两个月结束了，我把练习册做了一遍，好多问题没有明白，一本好的练习册可以肖省你的时间，为你归纳好了概念等，如力法，它将各种题型分布展开，里而都是各大名校的真题，做到淸华、同济、哈工大的真题确实有难度。

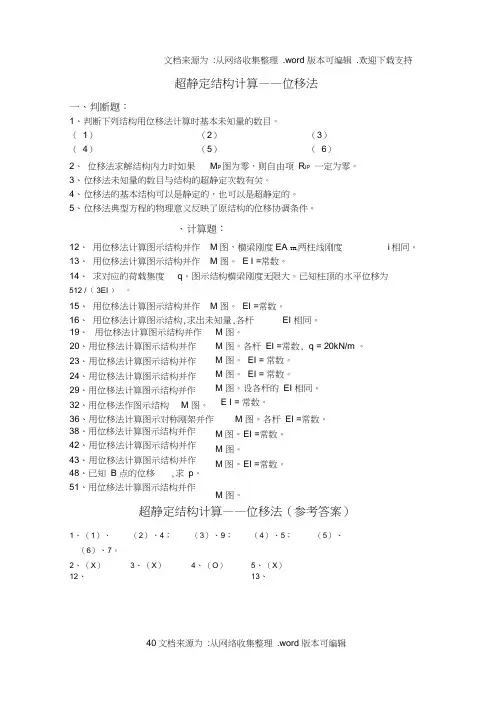

文档来源为 :从网络收集整理 .word 版本可编辑 .欢迎下载支持超静定结构计算——位移法一、判断题：1、判断下列结构用位移法计算时基本未知量的数目。
（ 1） （2） （3） （ 4）（5）（ 6）2、 位移法求解结构内力时如果 M P 图为零，则自由项 R IP 一定为零。
3、 位移法未知量的数目与结构的超静定次数有关。
4、 位移法的基本结构可以是静定的，也可以是超静定的。
5、 位移法典型方程的物理意义反映了原结构的位移协调条件。
、计算题：12、 用位移法计算图示结构并作 M 图，横梁刚度EA TH ,两柱线刚度 i 相同。
13、 用位移法计算图示结构并作 M 图。
E I =常数。
14、 求对应的荷载集度 q 。
图示结构横梁刚度无限大。
已知柱顶的水平位移为512 /（ 3EI ） 。
15、 用位移法计算图示结构并作 M 图。
EI =常数。
16、 用位移法计算图示结构,求出未知量,各杆 EI 相同。
38、用位移法计算图示结构并作 42、 用位移法计算图示结构并作43、 用位移法计算图示结构并作48、已知 B 点的位移 ,求 p 。
51、用位移法计算图示结构并作超静定结构计算——位移法（参考答案）1、（1）、4；（2）、4； （3）、9；（4）、5；（5）、7；（6）、7。
2、（X ）3、（X ）4、（O ）5、（X ）12、13、40文档来源为 :从网络收集整理 .word 版本可编辑19、 用位移法计算图示结构并作 20、 用位移法计算图示结构并作 23、 用位移法计算图示结构并作 24、 用位移法计算图示结构并作 29、用位移法计算图示结构并作32、用位移法作图示结构 M 图。
M 图。
M 图。
各杆 EI =常数, q = 20kN/m 。
M 图。
EI = 常数。
M 图。
EI = 常数。
M 图。
设各杆的 EI 相同。
E I = 常数。
36、用位移法计算图示对称刚架并作 M 图。
第七章结构力学的有限单元法一．桁架杆单元二．梁单元三．ANSYS桁架结构计算示例四．ANSYS刚架结构计算示例研究对象所研究的对象是细长的杆件，即轴线方向的尺寸远比其他二个方向的尺寸大的多；杆件系统可分为平面杆件系统和空间杆件系统，若组成结构物的杆件都在同一个平面内，外力也在这一平面内，则称为平面杆件系统；若组成结构物的杆件不在同一个平面内，则称为空间杆件系统；杆件系统中所用的单元主要为平面桁架杆单元，如果各杆件只受拉压作用则采用桁架单元。
LOGO1.杆单元一般规定位移函数单元在结点力作用下各点的位移叫内位移，描绘内位移的函数叫位移函数。
由材料力学知道：仅受轴向作用的二力杆，其应力及应变在轴线各点处均是恒定常数，因而位移沿杆子轴线呈线性变化，即12()u x a a x =+ (1)这就是二力杆单元的位移函数，式中1a ，2a 是两个待定常数，可由i ，j 两结点的位移唯一确定。
当()0,0,()ij x u u x l u l u ==== (2)将式(2)代入式(1)有：112i j u a u a a l ==+，，从而可得12ij ia u u u a l=−=(3)将式(3)中的12a a ，值代入式(1)得 ()1j ii i j u u x x u x u x u u ll l−⎛⎞=+=−+⎜⎟⎝⎠或写成[]{}()1ei i i j j j u u xx u x N N N u u u ll ⎧⎫⎧⎫⎡⎤⎡⎤=−==⎨⎬⎨⎬⎣⎦⎢⎥⎣⎦⎩⎭⎩⎭通常用{}u 代表单元内位移 {}[]{}ei i j j u N u N u N u ==+其中1i j x xN N l l=−=，在有限元法中，i j N N ，称为i 点、j 点的形状函数或插值函数，[]N 称为形状函数矩阵。
形状函数i N ，j N 如下图所示。
有了位移函数，就可以分析单元的应变和应力，根据应变定义x du dxε= 将位移函数代入有[]{}(){}[]{}1111eex edd x d x N u u dxdx l dx l u lεε⎡⎤⎛⎞⎛⎞===−⎜⎟⎜⎟⎢⎥⎝⎠⎝⎠⎣⎦=−或写成{}[]{}eB u ε=应变矩阵和应力矩阵其中[][]1/11B l =−称为应变矩阵。
