烟机设备修理工（包装）理论复习题一、填空题1、YB65条盒纸包装机，在调整条盒钢印位置后，需检查钢印反衬对辊的位置。
2、FOCKE350小盒包装机内框纸更换时不会降低机器速度，更换时由定时凸轮控制。
3、FOCKE408硬条盒折叠装置的保养要求之一是，清洁各折叠器并检查其定时定位。
4、平带传动和V带传动属于摩擦传动，同步齿形带传动属于齿合传动。
5、千分尺的微分筒旋转一圈，测微螺杆前进或后退0.5 毫米。
6、YB45型包装机内衬纸切刀毛毡轴是一个偏心轴，可以调节来使毛毡辊和切刀接触，达到清除切刀上积垢的目的。
7、YB25型包装机内衬纸刻痕辊在安装滑块时，需加注油脂，并保证刻痕辊无轴向窜动，并检查内衬纸的刻痕情况，避免刻痕辊将内衬纸压穿。
8、FOCKE401机透明纸切割装置在新换上小盒透明纸输送真空带时，需调整侧导块和导入板在小盒轨道和真空室上的位置，然后上紧侧导块。
9、FOCKE401小盒分离轮应参照传送轮的位置进行调整。
10、主机设备的包装过程是完成从烟支到小盒的包装过程，主要包括：烟支输送，烟组成型与质量检测，内衬纸的输送，切割与成型包括，商标纸的输送上胶、定位与成型包装，封签纸的输送、上胶与粘贴，小包的输送与烟包质量检测等。
11、YB25型包装机商标纸吸纸轮向左运行到顶端时，其吸嘴与轴心组成的轴中心线与箱体顶平面成90 度角。
12、三视图之间的投影关系可概括为长对正、高平齐、宽相等。
13、YB95条盒透明纸包装机在保养静电消除装置时，不能使用带酒精的抹布进行，避免出现火险。
14、制动器是利用摩擦力矩或其他阻力矩降低机器运动部件的转速或使其停转的装置。
15、一个平面机构的固定机件的自由度等于零。
16、YB45/YB25型包装机当需合上烟库离合器时，盘车使记号盘的准心对正记号，通过手柄，合上离合器，再盘车，当推烟板动作后即表示离合器齿合到位。
17、卷烟纸、滤嘴棒、烟用丝束、烟草专用机械的销售方式可以用四句话、十六个字作简明概括，即：制定计划、统一分配、签订合同、定额购销。
YB65型01. YB65型条盒包装机条盒纸的负压吸风管堵塞后会导致条盒纸吸力下降，造成不能顺利吸取条盒纸。
吸盘02. YB65型条盒包装机条盒纸的负压吸风管堵塞后会导致条盒纸吸盘下降，造成不能顺利吸取条盒纸。
吸力03. YB65型条盒包装机条盒纸的负压吸风管堵塞后会导致条盒纸吸盘吸力下降，造成不能顺利条盒纸。
吸取04. YB65型条盒包装机条盒纸的负压吸风管堵塞后会导致吸盘吸力（）。
BA. 上升B. 下降C.不变D. 不确定05.（）YB65型条盒包装机可以使用酒精清洁条盒纸的负压吸风管。
×06.简述YB65型条盒包装机条盒纸的负压吸风管的保养方法。
答：1）检查条盒吸盘的磨损状况，更换磨损的吸盘；2）拔下负压管的接头，使用压缩空气对负压管进行清洁。
07.YB65型条盒包装机下胶嘴堵塞后会导致条盒无胶，造成条盒纸缺胶点。
胶缸08.YB65型条盒包装机下胶嘴堵塞后会导致条盒胶缸无胶，造成条盒纸。
缺胶点09.YB65型条盒包装机粘胶水平传感器失效后，会导致不下胶，造成条盒纸缺胶点。
下胶嘴10.YB65型条盒包装机粘胶水平传感器失效后，会导致下胶嘴不下胶，造成条盒纸。
缺胶点11.CA02 YB65型条盒包装机操作人员拉动胶缸，使胶缸沿（）滑动而将其抽出。
AA.导轨B. 导杆C. V形槽D. 滑板12.CA02 （）YB65型条盒包装机顺时针转动锁紧手柄，使胶缸松开锁定。
×13.CA02 简述YB65型条盒包装机条盒胶缸的清洁方法。
答：1）逆时针转动锁紧手柄，使胶缸松开锁定。
2）拉动胶缸，使胶缸沿导轨滑动将其完全抽出。
3）拆除胶缸的盖子。
4）将胶缸轴和胶缸上的粘胶残渣清走，注意不要碰坏胶辊。
14.YB65型条盒包装机开始启动时检查胶缸完好情况（表面是否损伤）。
涂胶辊15.CB01 YB65型条盒包装机设备慢速启动，待设备和产品质量无异常后方可进入高速运行，进入高速后再连续取出（）条烟进行检验。
YB65型香烟条盒包装机涂胶装置改进摘要:YB45包装机组在生产过程中条包机，经常因胶辊胶量不一致而出现条包开胶、溢胶或因胶垢过多而引起条盒两侧破损等质量缺陷，其主要原因是涂胶装置在经过一段时期运行后，五个涂胶辊产生不同程度的磨损，而这五个涂胶辊是由一个整体式刮板来进行胶量调整的，因此造成五个涂胶辊胶量不一致。
通过对涂胶辊刮胶板的改进，将原来的一个整体刮胶板，改成五个单独调整的刮胶板，保证了五个涂胶辊的胶量一致，较好地解决了条包因胶量不一致所引起的一系列质量缺陷，保证了条包包装质量。
同时降低了调整难度，降低了原辅材料的消耗，提高了设备的有效作业率，减少了维修费用。
关键词:YB65 条盒刮胶板磨损开胶益胶影响质量分体式刮板前言:YB45包装机的条包机涂胶装置，在进行涂胶过程中，经常出现胶量大小不一致的问题。
如上胶量较小，易造成粘贴不牢而开胶，上胶量较大，条盒纸在经折叠通道时，胶水容易被挤出外面并残留在折叠器上及包装通道上，造成条盒有划痕破损等质量问题，不但影响产品的外观质量，而且由于清洁调整造成反复停机，影响了设备的有效作业率。
同时由此所产生的质量问题严重时，要做报废处理，造成了原辅材料的浪费，因此必须对其进行解决。
1 现象：1.1条包条盒纸两侧翼因某一边上胶量较小，可造成开胶，上胶量较大，在经过固定折叠器后，会将多余的胶液挤压出来，而残留在通道上，造成条包端面不方正，且有划痕，同时也影响到条包透明纸的包装效果。
严重时会造成两侧翼刮破，第一提升器阻塞等故障。
如果条盒长边三点因某一点上胶量较小，易造成粘贴不牢而开胶；上胶量较大，在下送过程中会造成定位导轨残留胶垢，及框型折叠器下面残留胶垢，而引起条盒纸下不到位，条包包裹不正等问题，需要频繁停机处理，及清理胶垢，从而降低了设备的效率，增加了原辅材料的消耗。
1.2刮胶板与涂胶辊的间隙要求很小，在0.1mm左右。
因所使用条盒材料不相同，其吸水性也不同；吸水性好的容易调整，而吸水性不好的材料，在上胶后不能将水份很快吸入，包装时就会造成溢胶，因此需将涂胶辊与刮胶板的间隙调小以减少胶量，调整时很难达到每个胶点的胶量要求，这样就增加了调整难度，也容易造成某个涂胶辊的磨损。
YB65包装机条盒上胶装置的改进作者：王延益朱媛媛来源：《山东工业技术》2018年第17期摘要：为进一步促进卷烟生产提质增效工作，针对原有YB65包装机条盒上胶装置存在的弊端，通过问题分析，设计并改进一种条盒自动上胶装置，使之降低烟胶浪费情况，优化卷烟生产和设备保养流程，降低劳动力，提高卷烟生产效率。
关键词：YB65；上胶装置；自动控制DOI：10.16640/ki.37-1222/t.2018.17.0190 引言GD包装机是我国烟草行业卷烟生产的主力机型，而YB65条盒上胶装置作为GD包装机的重要部分，主要功能是在香烟条盒纸的特定位置进行涂胶，使之在后续流程中折叠成型，满足卷烟工艺要求。
原有条盒上胶装置利用上胶辊通过齿轮传动将暴露在空气中的烟胶涂抹在条盒纸上。
这种传统的上胶方式容易导致胶面风干固化，涂胶量不均匀，烟胶浪费严重，清理困难等诸多问题，进而引发不必要的质量事故，影响生产效率。
为此通过分析上述问题，结合现有技术，提出YB65包装机条盒上胶装置的改进方案。
1 方案设计通过对原有上胶装置的弊端分析确定改进后的上胶装置应具有自动喷涂和密闭封存烟胶的基础功能，使条盒涂胶均匀，降低浪费，简化保养过程。
为此提出一种基于光电感应和空压控制的烟胶自动喷涂装置，通过对该方案优缺点和可行性分析，最终确定能够满足目标要求。
如图1所示，光电管通过检测条盒达到位置，确定涂胶点，利用控制器延时功能控制电磁阀使喷头进行喷胶，其中胶量调节阀控制喷头胶量大小，风量调节阀控制密闭胶缸内空气压力大小，将烟胶均匀准确的喷吐到条盒特定涂胶位置。
2 安装调试针对方案设计进行细化，结合实际生产整理出装置所需零部件，通过测量基本参数，联系外协进行采购加工，并编写控制程序，最后进行现场安装与调试。
安装后的YB65条盒上胶装置如图2所示，该装置共设计安装7个喷头，分别对应条盒11处施胶点，通过PLC延时功能实现对各施胶点准确施胶，并且通过调节气压确定适合的涂胶量。
YB65型卷烟包装机条盒纸上胶装置的改进作者：王军聂磊王强春蒋浩黎莉何平生向宇阳来源：《中国科技博览》2019年第08期[摘要]YB65型条盒包装机上胶装置在生产过程中易出现条盒纸上胶质量缺陷、胶量大小调整困难等问题。
使用改进后的刮胶器替代刮板来调节胶量的大小，增加支撑板实现对刮胶器的安装。
结果表明，改进后的系统简单，运行稳定，有效的解决了条盒纸上胶质量缺陷、调整困难等问题，保证了条盒纸的上胶效果，提高了设备的有效运行效率。
[关键词]YB65型包装机；条盒纸；上胶装置；质量缺陷；刮胶器；微调中图分类号：G712 文献标识码：A 文章编号：1009-914X（2019）08-0390-02YB65型条盒纸包装机是卷烟包装设备中的下游机，通过对条盒纸的上胶、折叠完成对小盒烟包的条盒包装[1]。
条盒纸上胶原理是机器在运行过程中，浸在胶液中的滚轮在齿轮带动下转动使其表面带上胶液（刮胶板控制滚轮表面胶液厚薄程度），由上胶器在旋转过程中从上胶滚轮沾上胶液后涂在条盒纸上，完成对条盒纸的上胶。
但在生产过程中因刮胶板受到腐蚀及磨损等原因致使滚轮上所带胶液厚薄不受控制，导致上胶器所得到的胶液不均匀引起条盒质量缺陷，条盒上胶过多多余的胶液受到挤压将会造成小盒粘连缺陷、上胶过少将会造成条盒粘贴不牢缺陷。
目前针对条盒纸上胶不均匀问题国内现有的解决方案是把上胶装置改造为喷嘴上胶，上胶不均匀现象及调修时间过长问题得到了解决，但调查发现采用喷射设备停机时间稍长将会引起喷嘴堵塞，操作工清理较为麻烦且耗时较长。
并且该套设备要求精确程度较高更换所需的费用较为昂贵，这也是目前大多数工厂未使用喷嘴上胶的一个重要原因。
为此，本次课题将在原有设备基础上对其进行改造以提升产品质量、节省费用支出、提高设备有效作业率。
1 问题分析1.1 系统结构YB65型条盒纸包装机上胶装置由胶液桶、胶缸、上胶器组成，而胶缸又由滚轮、刮胶板、胶盘组成，如图1所示[2]。

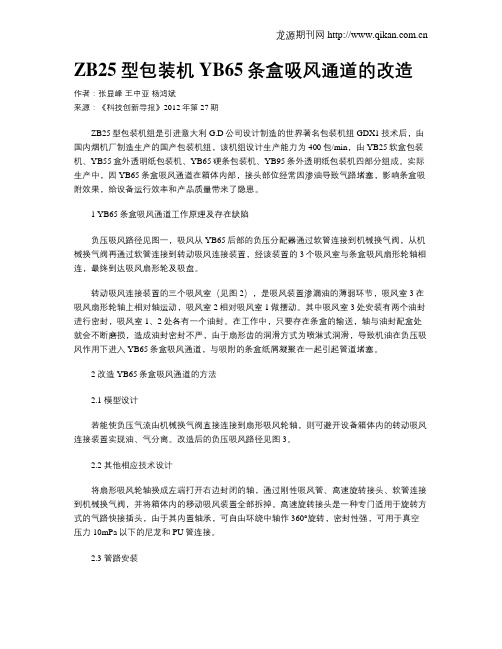

ZB25型包装机YB65条盒吸风通道的改造作者：张显峰王中亚杨鸿斌来源：《科技创新导报》2012年第27期ZB25型包装机组是引进意大利G.D公司设计制造的世界著名包装机组GDX1技术后，由国内烟机厂制造生产的国产包装机组，该机组设计生产能力为400包/min，由YB25软盒包装机、YB55盒外透明纸包装机、YB65硬条包装机、YB95条外透明纸包装机四部分组成。
实际生产中，因YB65条盒吸风通道在箱体内部，接头部位经常因渗油导致气路堵塞，影响条盒吸附效果，给设备运行效率和产品质量带来了隐患。
1 YB65条盒吸风通道工作原理及存在缺陷负压吸风路径见图一，吸风从YB65后部的负压分配器通过软管连接到机械换气阀，从机械换气阀再通过软管连接到转动吸风连接装置，经该装置的3个吸风室与条盒吸风扇形轮轴相连，最终到达吸风扇形轮及吸盘。
转动吸风连接装置的三个吸风室（见图2），是吸风装置渗漏油的薄弱环节，吸风室3在吸风扇形轮轴上相对轴运动，吸风室2相对吸风室1做摆动。
其中吸风室3处安装有两个油封进行密封，吸风室1、2处各有一个油封。
在工作中，只要存在条盒的输送，轴与油封配盒处就会不断磨损，造成油封密封不严，由于扇形齿的润滑方式为喷淋式润滑，导致机油在负压吸风作用下进入YB65条盒吸风通道，与吸附的条盒纸屑凝聚在一起引起管道堵塞。
2 改造YB65条盒吸风通道的方法2.1 模型设计若能使负压气流由机械换气阀直接连接到扇形吸风轮轴，则可避开设备箱体内的转动吸风连接装置实现油、气分离。
改造后的负压吸风路径见图3。
2.2 其他相应技术设计将扇形吸风轮轴换成左端打开右边封闭的轴，通过刚性吸风管、高速旋转接头、软管连接到机械换气阀，并将箱体内的移动吸风装置全部拆掉。
高速旋转接头是一种专门适用于旋转方式的气路快接插头，由于其内置轴承，可自由环绕中轴作360°旋转，密封性强，可用于真空压力10mPa以下的尼龙和PU管连接。
第44卷 第15期 包 装 工 程2023年8月PACKAGING ENGINEERING ·223·收稿日期：2023−04−06作者简介：刘永宾（1979—），男，本科，工程师，主要研究方向为烟草机械封装设备维修。
通信作者：刘伟华（1977—），男，本科，工程师，主要研究方向为烟草机械设备和工艺管理。
YB65型条盒商标纸包装机涂胶辅助装置的设计刘永宾，王会平，殷海彬，宗雨晨，刘伟华（河北白沙烟草有限责任公司保定卷烟厂，河北 保定 071000）摘要：目的 解决YB65型条盒商标纸包装机生产过程中因条盒变形造成的短边胶点缺失或残缺，产生条盒商标纸包装质量缺陷的问题。
方法 研制一种由光纤传感器、两位三通电磁阀、正压吹风等部件组成的条盒涂胶辅助装置，利用正压吹风将条盒商标纸短边向前推进，使条盒两短边与涂胶爪紧密贴合。
结果 结果表明，YB65型条盒商标纸包装机涂胶辅助装置的使用，使得因条盒商标纸变形造成的短边胶点缺失或残缺的条烟数量由使用前的平均每台机台95.3条/月降低为0，降低了100%；条盒商标纸短边脏污数量由使用前的平均每台机台14.9条/月降低为0，降低了100%。
结论 此装置能有效避免因条盒商标纸变形造成的短边胶点缺失或残缺质量问题，具有较高的推广应用价值。
关键词：涂胶辅助装置；条盒变形；胶点缺失；质量缺陷中图分类号：TB486 文献标识码：A 文章编号：1001-3563(2023)15-0223-06 DOI ：10.19554/ki.1001-3563.2023.15.029Design of Auxiliary Glue Applicator for YB65 Strip Box TrademarkPaper Packaging MachineLIU Yong-bin , WANG Hui-ping , YIN Hai-bin , ZONG Yu-chen , LIU Wei-hua(Baoding Cigarette Factory, Hebei Baisha Tobacco Co., Ltd., Hebei Baoding 071000, China)ABSTRACT: The work aims to solve the problems of quality defects of strip box trademark paper packaging caused by missed or defective glue point at short edge of YB65 type strip box trademark paper packaging machine in the production due to deformation of strip box. An auxiliary glue applicator for strip box was developed, which consisted of a fiber optic sensor, a two-way three-way solenoid valve and a positive pressure blower. Positive pressure blower was used to make the two short edges of the strip box fit closely with the glued claws by pushing the short edges of trademark paper forward. With the application of the auxiliary glue applicator of YB65 strip box trademark paper packaging machine, the number of missed glue points at short edge or incomplete cigarettes caused by the deformation of strip box trademark paper was re-duced from 95.3 strips/month per machine before application to 0, which was 100% lower. The number of dirty parts at the short edge of the strip box trademark paper was reduced from 14.9 strips/month per machine before application to 0, which was 100% lower. This applicator can effectively avoid the quality problems of missed or defective glue points at short edge caused by the deformation of the strip box trademark paper, and has a high promotion and application value. KEY WORDS: auxiliary glue applicator; strip box deformation; missed glue point; quality defectsZB45型硬盒硬条包装机组由YB15型卸盘机、YB45型硬盒包装机、YB55型盒外透明纸包装机、YB65型条盒商标纸包装机和YB95型条外透明纸包装机组成[1-2]。
烟机设备修理工(打叶复烤)考试试题一1、问答题打叶复烤的优点有哪些？正确答案：（1）可以提高打叶质量，减少烟叶的造碎。
（2）可以向烟厂提供高质量规格的原料（3）可以改善城市环境，节约一些辅助（江南博哥）费用（4）可以使复烤厂得到根本性的改造，使卷烟厂能缩短制丝工艺，使整个烟草加工工艺进一步合理化（5）打叶后便于复烤（6）打叶复烤具有较好的经济效益（7）可以和国际市场接轨。
2、填空题通过（）和（）实现在制品温度和水分的变化，（）是传热的基础，（）是传质的先决条件，（）和（）往往相伴进行，从而使回潮后的烟叶水分和温度得以相应增加。
正确答案：传热；传质；温差；水蒸气分压差；传热；传质3、问答题何谓低温慢烤？目地是什么？正确答案：即降低干燥气流温度，提高冷却气流温度，采用高压雾化水回潮糸统回潮。
目地是：减少烟片复烤产生的卷曲现象，提高烟片成品的大片率，改善烟片的尺寸质量和降低打包损耗减少高档烟叶的香气损失。
4、单选YB95型透明条包包装机中，可通过调整（）长度，使长边热封器工作面高出输送通道台板面1mm。
A.曲柄B.连杆C.摇杆D.摆杆正确答案：B5、单选在YB55型透明小包包装机中，为了确保透明纸切刀的正确调整，必须消除门铰链上可能存在的（）。
A.间隙B.过盈C.空隙D.误差正确答案：A6、填空题YB25型软盒包装机中，扇形封签吸纸轮是（）机构通过摇杆滑块机构实现往复直线运动的。
正确答案：导杆7、单选YB65型硬条盒包装机中，扇形吸纸轮处于取纸最高位置时，其吸盘应与条盒纸底部处于（）平面上。
A.平行B.同一C.垂直正确答案：B8、填空题打叶复烤工艺流程主要由（）、（）、（）、（）、（）和（）六个工段组成。
正确答案：原料准备；叶梗分离；叶片复烤；叶片包装；碎叶处理；烟梗处理9、单选YB25型软盒包装机中，1号轮推烟推杆的工作相位的调整基准是（）。
A.铝箔纸包装成形轮随动接烟杆B.1号轮C.2号轮的槽轮机构D.1号轮的槽轮机构正确答案：A10、填空题在相同温湿度条件下，初烤烟叶平衡含水率（）复烤烟叶平衡含水率。
YB65型包装机钢印锁紧装置的改良研究钢印是烟包的重要组成部分，是追溯烟包质量问题的重要依据。
YB65型包装机机械结构中的隐患容易使钢印脱落，造成质量事故。
文章主要通过对原钢印锁紧装置的结构进行分析，从而进行改良研究，达到锁紧以及防松的目的，保证产品质量，并为类似设备改造提供一种思路。
标签：钢印锁紧装置；弹簧；改良1 概述YB65型包装机是将来自上游机器的烟包按顺序用硬盒纸包成条状烟盒的机器。
在运行过程中有一道工序是打钢印，钢印是组成卷烟产品的重要部分，对于消费者而言，这是防伪标志；对于公司而言，这是生产代码；对于车间管理者而言，这是查验质量问题源头的依据。
保证钢印的清晰、完好、整齐是非常重要的，不仅可以让烟包更具规范性，更可以让管理者方便把控质量过程，防止质量事故的扩大。
但是现有机器结构存在着一定的隐患，钢印有不能锁紧导致脱落的风险，因此，改良钢印锁紧装置是十分有必要的。
2 YB65型包装机钢印锁紧装置原理简介YB65型包装机钢印装载器是依靠两个小弹簧提供压力，开关和压块依靠齿形结构实现钢印的锁紧。
当开关打向左边，此时与压块啮合，钢印可自由取出，当开关打向右边，与压块不啮合，并将压块往前顶出，使压块卡在钢印的槽中，此时利用弹簧的力使其保持现状，达到卡紧钢印的目的。
压块和开关长期受力横向摩擦，容易有部分磨出间隙，造成虚位，而两个小弹簧在两边给予力，容易因受力不均造成不均疲劳磨损，导致两端有轻微不平，容易造成开关走位，最终导致部分钢印脱落，引起质量问题。
而且由于没有自动复位功能，操作人员在更换钢印过程中，如果忘记把开关拨回，则会出现钢印锁紧，造成质量事故。
因此，对于钢印锁紧机构，最需要实现的功能是锁紧以及防松。
3 钢印锁紧装置的改良设计思路针对钢印缺失的问题，查阅机械、电气以及新型科技领域相关资料，并结合经济成本、复杂程度、时间成本等方面考虑，利用机械传动，配合机械动作，在材料传输过程中完成工序动作较适合现状。
第３１卷第３１期摘要：针对YB65型硬条包装机负压控制阀及凸轮装置安装在机身内部容易出现管路渗油、条盒纸吸取故障较多、维修保养费时费力的现象，通过对YB65型硬条包装机负压控制阀及凸轮装置进行重新设计，将原负压控制阀改为电磁阀，将原凸轮装置改造成可调凸轮并安装在机身外部，达到调整凸轮相位方便快捷，极大降低维修调整的时间，并能有效解决硬条包装机负压管路渗油问题。
关键词：YB65；吸纸轮；负压；控制；改进中图分类号：TS434文献标识码：A文章编号：1006-8937（2012）31-0019-03The vacuum control improvement of YB65box packer absorbs a paper roundＸＩＥＬｉｕ－ｊｉｎ（ＣｈｉｎａＴｏｂａｃｃｏＧｕａｎｇｘｉＩｎｄｕｓｔｒｉａｌＣｏ．，Ｌｔｄ．，ＬｉｕｚｈｏｕＣｉｇａｒｅｔｔｅＦａｃｔｏｒｙ，Ｌｉｕｚｈｏｕ，Ｇｕａｎｇｘｉ５４５００６，Ｃｈｉｎａ）Abstract:Ａｉｍａｔａｈａｒｄｐａｃｋｅｒｎｅｇａｔｉｖｅｐｒｅｓｓｃｏｎｔｒｏｌｖａｌｖｅａｎｄｃａｍａｎｄｅｑｕｉｐｉｎｓｔａｌｌａｎｄｅａｓｉｌｙａｐｐｅａｒａｎｄｔａｋｅｃａｒｅｏｆｒｏａｄａｎｄｏｏｚｅｏｉｌａｎｄｂｏｘｐａｐｅｒａｎｄａｂｓｏｒｂａｎｄｂｒｅａｋｄｏｗｎｉｎｔｈｅｆｕｓｅｌａｇｅｉｎｎｅｒｐａｒｔｍｏｒｅ，ｍａｉｎｔａｉｎａｎｄｍａｉｎｔａｉｎｔｉｍｅ－ｃｏｎｓｕｍｉｎｇｈａｒｄｔｏｔａｃｋｌｅｏｆｐｈｅｎｏｍｅｎｏｎ，ｐａｓｓｈａｒｄｔｏＹＢ６５ｔｙｐｅｐａｃｋｅｒｎｅｇａｔｉｖｅｐｒｅｓｓｃｏｎｔｒｏｌｖａｌｖｅａｎｄｃａｍｄｅｖｉｃｅａｎｄｃａｒｒｙｏｎｒｅ－ｄｅｓｉｇｎｉｎｇ，ｗｉｌｌｔｏｏｋｔｏｐｒｅｓｓａｃｏｎｔｒｏｌｖａｌｖｅａｎｄｃｈａｎｇｅｔｏｅｌｅｃｔｒｏｍａｇｎｅｔｉｓｍｖａｌｖｅａｔｆｉｒｓｔ，ｗｉｌｌｏｒｉｇｉｎａｌｔｈｅｃａｍｄｅｖｉｃｅｒｅｆｏｒｍｉｎｔｏａｎａｄｊｕｓｔａｂｌｅｃａｍａｎｄｉｎｓｔａｌｌｅｘｔｅｒｎａｌａｔｔｈｅｆｕｓｅｌａｇｅ，ａｔｔａｉｎａｎｄａｄｊｕｓｔａｃａｍｍｕｔｕａｌｌｙｃｏｎｖｅｎｉｅｎｃｅｆａｓｔ，ｂｉｇｇｅｓｔｌｏｗｅｒｔｉｍｅｏｆｍａｉｎｔａｉｎｉｎｇｔｈｅａｄｊｕｓｔｍｅｎｔ，ａｎｄｃａｎｅｆｆｅｃｔｉｖｅｌｙｓｏｌｖｅｈａｒｄｐａｃｋｅｒｎｅｇａｔｉｖｅｐｒｅｓｓａｎｄｔａｋｅｃａｒｅｏｆｒｏａｄａｎｄｏｏｚｅａｎｏｉｌｐｒｏｂｌｅｍ．Keywords ：ＹＢ６５；ａｂｓｏｒｂａｐａｐｅｒｒｏｕｎｄ；ｖａｃｕｕｍ；ｃｏｎｔｒｏｌ；ｉｍｐｒｏｖｅｍｅｎｔYB65条盒包装机吸纸轮负压控制改进谢柳金（广西中烟工业有限责任公司柳州卷烟厂，广西柳州545006）收稿日期：2012-09-15作者简介：谢柳金（１９７３—），男，广西柳州人，大学本科，助理工程师，主要从事卷烟包装设备维修、设备管理、设备技改相关的工作。
企业技术开发TECHNOLOGICAL DEVELOPMENT OF ENTERPRISE第３１卷第３１期Ｖｏｌ．３１Ｎｏ．３１２０１２年１１月Ｎｏｖ．２０１２YB65型硬条包装机条盒纸吸纸轮的负压由凸轮和机械阀控制，该凸轮与机械阀负责控制吸纸轮负压的开启与关闭。
在设备的日常运行中较常见的故障主要是负压管路堵塞、条盒纸吸取输送到位后负压关闭的相位出现偏差等，造成条盒纸吸取不畅和堵纸。
而条盒纸吸纸轮的负压控制凸轮安装在机身内部，调整时很不方便，并且由于负压管路及阀都安装在机身内部，润滑油很容易渗入负压管道内造成管路堵塞，对机身内部负压管路进行清理比较费时费力。
因此，为解决凸轮调整困难、负压管路容易渗油、负压管路清理困难的问题，需要对YB65型硬条包装机条盒纸吸纸轮的负压管路及负压控制进行改进。
1现状分析1.1工作原理YB65型硬条包装机条盒纸吸纸轮传动结构，如图1所示。
条盒纸吸纸轮3通过空心轴2、齿轮8、齿条5、连杆6等运动件的控制，在上下运动的同时又产生转动。
吸纸轮3上装有吸盘4，通过负压管1和空心轴2接通机械阀接入上游机的负压，机械阀由机身内部的凸轮控制管路负压的开和关，从而达到吸取条盒纸和释放条盒纸的目的。
1.2存在问题由于YB65的负压管路及阀都安装在机身内部，各管路接头无法做到完全密封，不可避免出现渗漏现象，润滑油渗入管内造成管路堵塞，影响条盒纸吸取的稳定性，造成停机率高，条盒材料消耗大，影响设备的有效运行。
处理该问题时需要拆下负压管路进行清理，整个过程需要40～60m ，比较费时，也影响生产，而且一段时间后必须再次进行清理，做到该部位的循环保养才能保证正1.负压管；2.空心轴；3.吸纸轮；4.吸盘；5.齿条；6.连杆；7.滑座；8.齿轮；9.轴图1YB65条盒纸吸纸轮传动示意图企业技术开发２０１２年１１月常的运转工作。
另外，由于上述原因，条盒纸吸取输送到位后负压关闭的相位出现偏差，以及负压管路的尾气排放不及时，从而造成条盒纸被吸纸轮在返回时带出，出现条盒纸输送不畅、堵纸的现象。
解决该问题的办法主要是调整负压控制凸轮的相位。
由于凸轮安装在机身内部，调整时需要将机身盖板打开，对凸轮相位进行调整需要20～30min 。
因此，YB65型硬条包装机的负压控制阀及管路需要进行改造。
2改造方案及可行性分析2.1机械阀改为电磁阀经过研究分析，在YB65型硬条包装机上安装一个两位三通的电磁阀代替原来的机械阀，该电磁阀一端接通负压，一端接通吸纸轮，通过控制电磁阀的开启和关闭达到控制吸纸轮吸取和释放条盒纸，通过这样的改进就能完全达到机械阀原来的功能。
2.2凸轮设计YB65原来的负压控制凸轮相位，如图2所示，当吸纸轮接近条盒纸库的条盒纸，机器相位为165°时，吸纸轮的负压导通，吸纸轮吸住条盒纸向下输送，当吸纸轮吸住条盒纸送入压纸辊轴线后2mm 即机器相位345°时，压纸辊压住条盒纸，吸纸轮释放条盒纸并开始返回，进入下一吸纸周期。
图2原YB65负压控制凸轮相位考虑到半圆盘凸轮控制负压只能调整管路负压的起止相位，对管路负压的导通时长不能进行调整，因此，凸轮设计成可调整的凸轮，增大凸轮控制的相位范围，满足不同工况下的调整要求。
2.3同步信号及电源的接入用设计的凸轮加一个接近开关即可实现控制信号的输出，即凸轮控制吸纸轮的同步相位，接近开关控制电磁阀电源的通和断，达到控制电磁阀动作的目的，实现吸纸轮吸取和释放条盒纸的功能。
电磁阀及接近开关的电源都是24V 直流电，该电源可以直接从机身侧面的电源接线盒内接入电源，不需要增加额外的电源。
改造的凸轮安装在条盒纸输送辊轴上，以保持和条盒输送的同步。
在凸轮外加装一个电感式接近开关，当接近开关感应到凸轮时，即输出电压，传至电磁阀控制负压管路的开和闭，达到同步信号和条盒纸输送完全一致。
2.4凸轮及阀外置原YB65的负压控制凸轮安装在机身内部，设计新的凸轮时考虑到方便维修与调整，将新凸轮安装在机身外部。
从传动机构看，安装在条盒纸输送辊的轴上较好，一是方便安装，二是和条盒纸输送能够保持同步，便于凸轮相位的确认和调整。
电磁阀的安装位置可以直接装在机身侧面。
在电磁阀和吸纸轮之间安装一个空气过滤器，用于过滤负压管路的粉尘，并能保证该过滤器拆装方便、保养便捷。
2.5设计改造方案通过将YB65原负压控制凸轮由单一的机械凸轮改为机械与电气结合，机械凸轮将信号传至电磁阀，电磁阀控制负压开闭，调整凸轮相位即可调整吸纸轮负压的开闭时间。
改造设计负压控制装置的工作原理，如图3所示。
可调凸轮安装在条盒纸输送辊的轴上，由轴带动旋转保持与条盒纸输送的同步。
当凸轮的大圆盘转至接近开关处，接近开关感应到凸轮时，输出电压信号并将信号传至固态继电器，继电器导通后控制电磁阀动作，吸纸轮管路接通负压管路，完成对条盒纸的吸取。
当可调凸轮转过一定角度后，接近开关感应不到凸轮信号则继电器关闭，电磁阀断电，负压管路同时关闭，吸纸轮管路与大气接通并释放条盒纸，完成一个周期的吸纸动作并进入下一周期的条盒纸吸取。
图3YB65吸纸轮负压控制改造原理示意图3改造方案实施3.1凸轮设计将凸轮设计为复合式的可调凸轮，如图4所示，增加条盒纸吸取相位的可调范围。
1.凸轮体；2.扇形凸轮盘；3、4.螺钉；5.夹紧块；6、7.螺钉图4可调凸轮结构示意图20第３１卷第３１期考虑到凸轮只起传递信号的作用，本身并不传递动力，因此，凸轮几个零件的材料均选用45#钢，表面进行发黑处理即可满足工作要求。
新设计的凸轮可调范围在150°～195°之间。
主要目的是可以根据需要调整输送条盒纸断开负压的时间，及吸取条盒纸时打开负压的时间，有利于条盒纸的输送及吸取。
3.2凸轮安装凸轮安装在条盒纸输送辊轴上，如图5所示，保证与吸纸轮同步且便于安装及调整，拆装时方便快捷，极大降低维修调整的时间。
根据设备实际情况，因条盒纸输送辊轴外端安装了钢印盘，因此，把凸轮安装在条盒纸输送辊轴的里端，有足够的安装空间。
图5凸轮及接近开关安装示意图1.箱体；2.钢印盘；3、4、5.输送辊；6.可调凸轮；7.接近开关；8.轴3.3接近开关安装接近开关7安装在凸轮6上方，如图5所示，用80mm ×20mm ×3mm 的Q235钢板发黑件作为接近开关7的固定支架，并用螺钉将固定支架固定在箱体1上，接近开关7的检测感应端位于凸轮6正上方，与凸轮顶面相距3mm 的距离，确保接近开关7对凸轮6感应正常。
接近开关7的电源从机身侧面的接线盒中接入24V 的直流电源。
3.4电磁阀及管路安装电磁阀安装在机身侧面，从机身侧面的接线盒中接入24V 的直流电源，进气口一端接上Φ12的气管，另一端与上游机负压接通；出气口一端连接空气过滤器，过滤器一端连接条盒纸吸纸轮的空心轴接通吸纸轮。
3.5调试改造件安装完成后，首先检查凸轮转动至接近开关位置时接近开关检测的有效性，并查看电磁阀动作是否准确，查看吸纸轮是否有负压。
检查完毕后对可调凸轮的相位进行调整。
调整步骤如下：步骤一，将可调凸轮的扇形盘与凸轮盘的圆弧面调整到185°左右的位置，然后锁紧固定螺钉，主要目的是保证吸纸轮内负压导通的时间足够，在吸纸轮向条盒纸库移动准备吸取条盒纸时，可以比原来提前5°左右的时间就开始导通负压，保证吸取可靠。
步骤二，手动使电磁阀处于导通状态，此时吸纸轮的负压也一直导通，通过手动盘车将条盒纸从纸库吸取下来，吸纸轮吸住条盒纸向下输送，当吸纸轮吸住条盒纸送入压纸辊轴线后2mm 时停止盘车。
步骤三，松开可调凸轮，将其末端圆弧面转动过接近开关的检测区域，使接近开关刚好检测不到凸轮，接近开关无输入信号，此时电磁阀断电后复位，吸纸轮释放条盒纸。
