PCBA生产流程介绍-20171031

pcba 生产流程PCBA（Printed Circuit Board Assembly）生产流程包括以下步骤：1. 前期准备：客户需求分析：明确客户的需求，包括电路板的规格、功能、数量等。

设计文件准备：根据客户要求，准备相应的电路图（原理图）、PCB 设计文件（如Gerber文件）和BOM（物料清单）。

2. PCB制造：PCB板材准备：选择合适的基材，如FR4、CEM-1等，并根据设计文件进行裁剪。

图形转移：通过光刻或喷墨等方式将设计好的电路图形转移到PCB 板材上。

蚀刻：去除不需要的铜层，形成电路图形的导电部分。

阻焊层制作：在PCB上涂覆阻焊剂，保护电路不受外界环境的影响。

丝印标记：在PCB上印制元件标识、极性标记等，方便后续组装和维修。

3. 元件采购与检验：元件采购：根据BOM清单采购所需的电子元件，如电阻、电容、集成电路等。

元件检验：对采购的元件进行外观、电气性能等方面的检验，确保元件质量合格。

4. PCBA组装：SMT贴片：通过SMT（表面贴装技术）将小型元件贴装到PCB上。

SMT贴片具有高精度、高效率的特点。

DIP插件：对于无法通过SMT贴装的元件，采用DIP（双列直插式封装）插件方式进行手工或机器插装。

焊接：通过回流焊或波峰焊等焊接方式将元件与PCB牢固连接。

清洗：去除焊接过程中产生的助焊剂和氧化物残留，保证产品质量。

5. 测试与检验：ICT测试：通过在线测试仪（ICT）对PCBA进行电气性能测试，检查电路连接是否正确。

功能测试：模拟实际工作环境，对PCBA进行功能验证，确保其符合设计要求。

外观检验：检查PCBA的外观质量，如焊接点是否饱满、元件是否安装正确等。

可靠性测试：对PCBA进行老化、温度循环等可靠性测试，评估其在恶劣环境下的性能表现。

6. 包装与出货：包装：将合格的PCBA按照客户要求进行包装，以防止在运输和存储过程中受到损坏。

出货：按照客户要求的时间和地点进行出货，并提供相应的出货文件和资料。

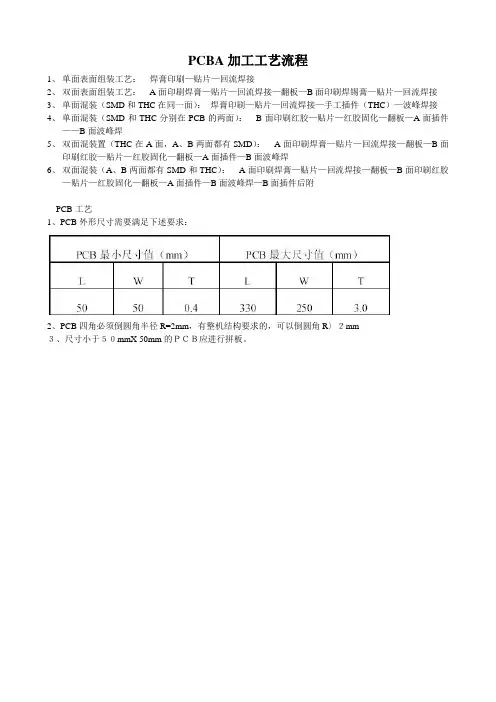

PCBA加工工艺流程
1、单面表面组装工艺：焊膏印刷—贴片—回流焊接
2、双面表面组装工艺：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷焊锡膏—贴片—回流焊接
3、单面混装（SMD和THC在同一面）：焊膏印刷—贴片—回流焊接—手工插件（THC）—波峰焊接
4、单面混装（SMD和THC分别在PCB的两面）：B面印刷红胶—贴片—红胶固化—翻板—A面插件
——B面波峰焊
5、双面混装置（THC在A面，A、B两面都有SMD）：A面印刷焊膏—贴片—回流焊接—翻板—B面
印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊
6、双面混装（A、B两面都有SMD和THC）：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶
—贴片—红胶固化—翻板—A面插件—B面波峰焊—B面插件后附
PCB工艺
1、PCB外形尺寸需要满足下述要求：
2、PCB四角必须倒圆角半径R=2mm，有整机结构要求的，可以倒圆角R〉２mm
３、尺寸小于５０mmX 50mm的ＰＣＢ应进行拼板。

pcba板生产工艺流程PCBA板生产工艺流程概述PCBA（Printed Circuit Board Assembly）板生产是电子产品制造过程中的关键环节。

本文将详细介绍PCBA板生产工艺流程，包括以下几个主要步骤：1.原材料准备2.PCB板制造3.元器件采购4.元器件贴装5.过程检测与测试6.终端组装原材料准备在PCBA板生产过程中，需要准备以下原材料：•PCB板材•电子元器件•焊接材料（焊接剂、焊锡等）PCB板制造PCB板制造是PCBA生产的第一步，主要包括下述工艺流程：1.设计与制作PCB板原型模板2.制作PCB板镀铜底片3.印制电路图案4.蚀刻电路板5.钻孔6.表面处理7.制作掩膜8.检查与修复元器件采购元器件采购是为了获取所需的各种电子元器件，以用于后续的贴装过程。

在进行元器件采购时，需要注意以下事项：•确定元器件的规格和型号•寻找可靠的供应商•比较多家供应商的报价和交货周期•质量检验与测试元器件贴装元器件贴装是将所采购的电子元器件按照电路图进行正确的贴装。

这一过程中采用的工艺流程如下：1.打孔2.底部焊接3.贴装4.卷膜过程检测与测试在PCBA板生产的每个阶段，都需要进行必要的过程检测与测试，以确保产品的质量和性能符合要求。

主要的检测与测试流程包括：•可视检查•X光检测•AOI（自动光学检测）•功能性测试终端组装终端组装是将PCB板连接到其他组件或外设，并进行最终装配的过程。

主要流程包括：1.连接PCB板与其他组件（如显示屏、按钮等）2.进行最终装配3.进行最终检测与测试4.包装与出货结语PCBA板生产工艺流程是一个复杂而严谨的过程，每个环节都需要精确地执行，以确保最终产品的质量和性能。

通过本文的介绍，希望能帮助读者更好地理解PCBA板生产的步骤和要点。

原材料准备•PCB板材：选择适合项目需求的PCB板材料，包括材质、厚度和层数等。

•电子元器件：根据设计要求和BOM清单，选定并采购各种电子元器件。

pcba生产加工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCBA 生产加工流程主要包括以下几个步骤：1. PCB 设计：根据产品需求，设计出符合要求的 PCB 电路板。

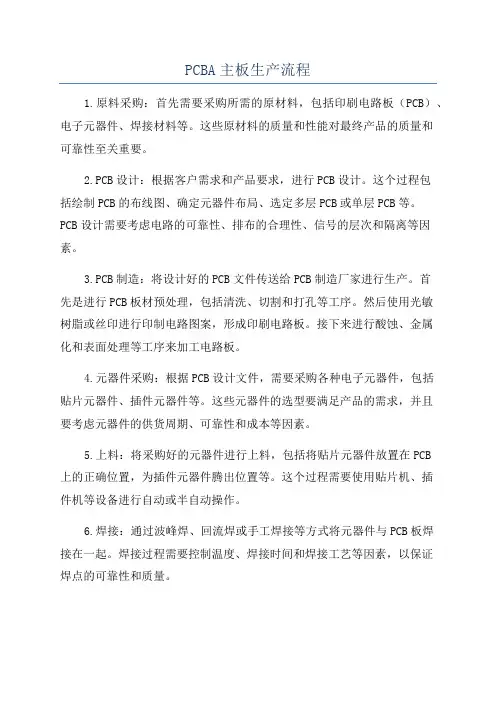

PCBA主板生产流程1.原料采购：首先需要采购所需的原材料，包括印刷电路板（PCB）、电子元器件、焊接材料等。

这些原材料的质量和性能对最终产品的质量和可靠性至关重要。

2.PCB设计：根据客户需求和产品要求，进行PCB设计。

这个过程包括绘制PCB的布线图、确定元器件布局、选定多层PCB或单层PCB等。

PCB设计需要考虑电路的可靠性、排布的合理性、信号的层次和隔离等因素。

3.PCB制造：将设计好的PCB文件传送给PCB制造厂家进行生产。

首先是进行PCB板材预处理，包括清洗、切割和打孔等工序。

然后使用光敏树脂或丝印进行印制电路图案，形成印刷电路板。

接下来进行酸蚀、金属化和表面处理等工序来加工电路板。

4.元器件采购：根据PCB设计文件，需要采购各种电子元器件，包括贴片元器件、插件元器件等。

这些元器件的选型要满足产品的需求，并且要考虑元器件的供货周期、可靠性和成本等因素。

5.上料：将采购好的元器件进行上料，包括将贴片元器件放置在PCB上的正确位置，为插件元器件腾出位置等。

这个过程需要使用贴片机、插件机等设备进行自动或半自动操作。

6.焊接：通过波峰焊、回流焊或手工焊接等方式将元器件与PCB板焊接在一起。

焊接过程需要控制温度、焊接时间和焊接工艺等因素，以保证焊点的可靠性和质量。

7.检测和测试：对已焊接好的PCBA主板进行检测和测试，以确保组装的质量和性能。

这个过程涉及X光检测、AOI（自动光学检测）、ICT（插件测试）等多个环节，以发现潜在的电路问题和焊接质量问题。

8.组装和调试：对已测试合格的PCBA主板进行组装和调试。

这包括安装外壳、键盘、显示屏等组件，并进行软件调试和功能测试等。

同时，也要进行外观检测和性能验证。

9.包装和交付：将已经组装和调试好的PCBA主板进行包装，包括防静电包装、气泡袋包装等，以确保运输过程中的安全和可靠。

最后将产品交付给客户。

总结：PCBA主板生产流程包括原料采购、PCB设计、PCB制造、元器件采购、上料、焊接、检测和测试、组装和调试、包装和交付等多个环节。

pcba生产工艺流程简介
PCBA生产工艺流程是指针对PCB电路板进行表面组装和化学粘接的一系列工艺过程。

该流程包含了原材料的采购、SMT贴片、DIP插件、测试、组装与包装等多个环节。

下面是PCBA生产工艺流程详细解释：
1.购买原材料：PCBA生产开始前，必须先采购所有原材料。

其中原材料包括PCB电路板、SMD元器件、插座、连接器、电阻、电容等。

2.膏料印刷：SMT工艺中，首先要进行的是膏料印刷，这是将粘合料印刷到PCB电路板的贴片位置，以确保元器件在焊接过程中的位置正确。

3.SMD元器件贴装：贴片机将SMD元器件采用自动化方式精密贴装到PCB电路板上，通常在贴片机上完成。

4.上抛、贴检：在SMD元器件贴装完毕后，使用机器上的相机检查这些贴片位置是否准确。

若有误，则进行纠正。

5.过炉：SMD元器件贴装完毕后，要进行焊接，即通过过炉加热使膏料熔化，将元器件粘在PCB电路板上。

6.DIP插件焊接：DIP是指通孔式插件。

在这一步骤中，通孔插件将被手工整齐插入到电路板上。

插件焊接完成后会检查每个位置是否焊接良好。

7.过流水：在插座焊接完成后，通过流水的冷卻使PCB电路板自然冷卻。

8.测试：PCBA测试是该流程的最后一步。

测试人员检查板子的连通性、电学性能、程序安装和测试等内容。

9.组装和包装：PCBA通过组装完成部件安装并经过包装封口后可投入生产和销售。

这标志着整个PCBA生产工艺流程的完结。

PCBA生产工艺流程讲解一、前期准备工作在进行PCBA（Printed Circuit Board Assembly）生产之前，需要进行一系列的前期准备工作。

这些工作包括：1.设计原理图和PCB布局：在进行PCBA之前，一般需要先进行电路设计，包括绘制原理图和进行PCB布局设计。

原理图是电路设计的基础，它展示了电路元件之间的连接关系。

布局设计则决定了电路板上各个元件的位置和走线的布置。

2.采购元器件：在进行PCBA之前，需要采购所需的元器件，包括芯片、电阻、电容、连接器等。

在选择元器件时，要考虑元器件的品质和可靠性，确保能够满足电路设计的要求。

3.制作PCB板：根据PCB布局设计，可以选择自行制作PCB板或将设计文件发送给专业的PCB制造厂进行生产。

手工制作PCB需要绘制PCB图纸并进行蚀刻，而委托专业厂家制作可以提高生产效率和质量。

二、SMT贴片工艺SMT（Surface Mount Technology）贴片技术是目前主流的电子元件安装技术，它相对于传统的插件技术具有更高的集成度和更高的生产效率。

SMT贴片工艺包括以下几个步骤：1.膏料印刷：首先，在PCB板上通过膏料印刷机将焊膏料均匀地印刷在焊盘上。

焊膏料用于在后续的元器件贴装过程中实现焊接。

2.元器件贴装：在焊盘上涂有焊膏料后，使用自动化的贴片机将元器件精确地贴装在焊盘上。

贴片机通过视觉识别系统确定每个元器件的位置，并将其放置在正确的位置上。

3.进行回焊：贴装完成后，将PCB板送入回焊炉中进行回焊。

回焊炉将整个PCB板加热，使焊膏料熔化并实现元器件与焊盘的焊接。

回焊炉中的加热过程需要精确控制温度曲线，以确保焊接质量。

三、DIP插件工艺除了SMT贴片工艺外，对于一些特殊的元器件或需要更高的可靠性要求的电路，还需要使用DIP（Dual In-line Package）插件工艺进行贴装。

DIP插件工艺包括以下几个步骤：1.元器件预处理：首先，对需要插件贴装的元器件进行预处理。

一文带你快速掌握PCBA的生产工艺明白电子产品如何制造出来的PCBA是英文Printed Circuit Board +Assembly 的简称，也就是说PCB空板经过SMT生产工艺，实现焊接的工艺过程。

一、PCBA生产环境1、大环境管控：温度：20℃～26℃相对湿度：45%～70%2、小环境ESD管控：1）仓库、车间要求：地面铺设防静电材料，操作台铺设防静电胶皮，并接静电接地扣（1MΩ±10%）;2）员工要求：进入车间需穿防静电衣、鞋、帽，接触产品需佩戴静电环和防静电手套;3）周转箱、包装用泡棉、气泡袋，需要符合ESD要求;4）设备漏电压小于0.5V，对地阻抗小于6Ω，烙铁对地阻抗小于20Ω，设备需评估外引独立接地线。

二、物料管制要求1、物料要求：1)PCB存储周期大于3个月，需使用120℃，2H～4H烘烤。

2)BGA、IC管脚封装材料易受潮，容易发生回流焊接品质异常，需提前进行烘烤。

3)检查湿度卡：显示值应少于20%（蓝色）,如> 30%(红色），表示IC已吸湿气。

2、辅料要求：常用普通的63/37的Sn--Pb锡膏。

锡膏须在温度2℃～8℃冰箱中保存，使用前应确保回温时间4～8小时，原则上不超过48小时。

三、SMT工艺技术的特点1、SMT ,全称Surface Mounting Technology，中文为表面贴装技术。

就是在PCB 上直接装配SMD的零件，优点是其有极高的布线密度,并且缩短连接线路，提高电气性能。

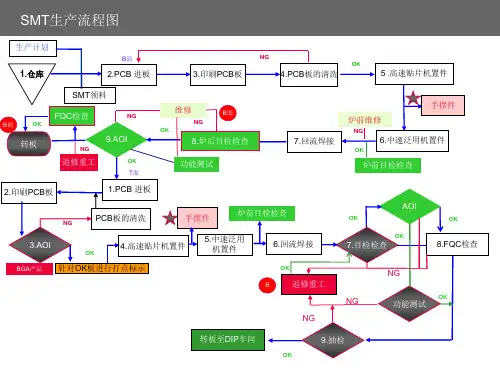

其简易生产流程为上板→印刷→贴片→回流焊→AOI检测→收板2、SMT贴装流程分单面和双面、混装工艺1）单面贴装工艺流程如下图所示2）双面贴装工艺流程如下图所示3）单面混装工艺流程如下图所示四、SMT生产实用工艺简介1、印刷锡膏将焊膏均匀印刷到PCB的焊盘上，为元器件的焊接做准备，以保证贴片元器件与PCB相对应的焊盘再回流焊接时，达到良好的电器连接，所用设备为印刷机，位于SMT生产线的最前端。

pcba制造流程PCBA制造流程是指将电路板上的元器件进行贴装、焊接、测试等一系列工艺流程，最终制成完整的电路板的过程。

下面将详细介绍PCBA制造流程。

1. 原材料准备PCBA制造的第一步是准备原材料，包括电路板、元器件、焊接材料等。

电路板是PCBA制造的基础，它的质量直接影响到整个PCBA 的质量。

元器件包括电阻、电容、晶体管、集成电路等，这些元器件的品质也会影响到PCBA的性能。

2. SMT贴装SMT贴装是PCBA制造的核心工艺之一，它是将元器件粘贴在电路板上的过程。

SMT贴装分为自动贴装和手工贴装两种方式。

自动贴装是利用贴装机器进行贴装，速度快、效率高、精度高；手工贴装则需要工人手动进行，速度慢、效率低、精度差。

3. 焊接焊接是将元器件与电路板焊接在一起的过程。

焊接分为手工焊接和波峰焊接两种方式。

手工焊接需要工人手动进行，速度慢、效率低、精度差；波峰焊接则是利用焊接机器进行焊接，速度快、效率高、精度高。

4. AOI检测AOI检测是对PCBA进行自动光学检测的过程，可以检测焊接质量、元器件位置、短路、开路等问题。

AOI检测可以提高PCBA的质量，减少不良品率。

5. 功能测试功能测试是对PCBA进行电气测试的过程，可以检测PCBA的性能是否符合要求。

功能测试可以保证PCBA的质量，减少不良品率。

6. 包装包装是将PCBA进行包装的过程，包括防静电包装、标签贴标、装箱等。

包装可以保护PCBA不受损坏，方便运输和存储。

PCBA制造流程包括原材料准备、SMT贴装、焊接、AOI检测、功能测试和包装等一系列工艺流程。

每个环节都非常重要，都会影响到PCBA的质量和性能。

因此，在PCBA制造过程中，需要严格控制每个环节的质量，确保PCBA的质量和性能符合要求。

pcba电路板生产工艺流程PCBA电路板生产工艺流程引言在现代电子制造业中，PCBA电路板生产工艺起着至关重要的作用。

PCBA，即印刷电路板组装，是将已经制作好的电路板进行元件贴装、焊接和测试等工序，最终组装成成品电子产品的过程。

本文将详细介绍PCBA电路板生产工艺流程，以帮助读者更好地了解和掌握这一关键环节。

工艺流程1. 原材料准备在PCBA电路板生产工艺中，首先需要准备各种原材料，包括印刷电路板、元件、焊接材料等。

这些原材料要根据实际需求进行采购，并按照质量要求进行验收。

同时，还需要准备各种工艺文件和工具，以便后续的生产操作。

2. 物料上架和存储完成原材料准备后，需要对这些原材料进行上架和存储。

这一步骤是为了确保原材料可靠、安全地保存，并方便后续的生产操作。

根据不同的物料特性和要求，采取相应的存储方式和控制措施。

3. 元件贴装元件贴装是PCBA电路板生产工艺的关键环节之一。

在这个阶段，需要将元件精确地贴装到印刷电路板上。

贴装方式可以分为手工贴装和自动贴装两种，根据实际情况选择合适的方式。

贴装操作需要严格控制温度、湿度和静电等因素，以保证贴装的准确性和可靠性。

4. 焊接贴装完成后，接下来需要进行焊接工艺。

通过加热或化学反应，将元件与电路板连接起来，形成可导电的电路。

焊接工艺包括表面贴装技术（SMT）焊接和插件焊接两种方式，具体选择取决于元件和电路板的特性。

5. 电路板测试完成焊接后，需要对整个电路板进行测试。

测试的目的是验证电路板的质量和功能是否符合设计要求。

测试手段可以包括可视检查、电流和电压测试、功能性测试等。

通过测试，可以及时发现并解决潜在问题，保证最终产品的质量。

6. 清洁和防静电处理为了确保PCBA电路板能够正常工作且具有良好的可靠性，还需要进行清洁和防静电处理。

清洁工艺可以通过超声波清洗、气体清洗等方式进行。

防静电处理则是为了防止静电对电路板产生不良影响，可以通过电气接地和静电防护措施等方式实施。

pcba生产工艺流程
pcba生产工艺流程如下：
1、PCB制板：首先我们要进行PCB板的制作，这样制成的板子只是一块空板。

2、物料清点：整理BOM清单，对PCBA板中需要用到的物料元器件等进行清点和准备。

3、SMT贴片：将电子元器件装贴在PCB板的表面。

主要包括贴膏、贴片、回流焊接。

4、光学检测：通过自动光学检测，摄像头扫描PCB板，然后经过图像处理，检查出PCB板焊接中是否有贴装、移位、错脚、漏件等错误。

5、ICT检测：通过自动在线检测仪，检查制作工艺，比如元件插错、装反、虚焊、短路等问题。

6、DIP插件：将DIP封装的元件安插在PCB板上的相应位置上。

7、波峰焊：经过波峰焊，让插件的引脚固定在焊盘上，去除多余的引脚，清洗掉波峰焊的痕迹。

8、再次ICT检测：检测元器件的电气性能和焊接缺陷，从中发现是否有元器件和制作工艺等问题。

9、人工目测：通过人工目测复查，二次进行筛选。

10、通断检测：测试PCBA板的多接、错接、开路、短路以及接触不良等情况。

11、程序烧录：使用烧录器将程序通过烧录口烧录到PCBA板芯片里。

12、FCT测试：即功能测试，通过对PCBA板的模拟运行测试，获取输出参数，从而判断板子的功能是否合格。

13、打包发货：通过各项测试后，就可以将PCBA板打包发给客户了。
