浅谈雪峰山隧道机电安装施工中桥架及灯具安装划线的体会和作法最终doc

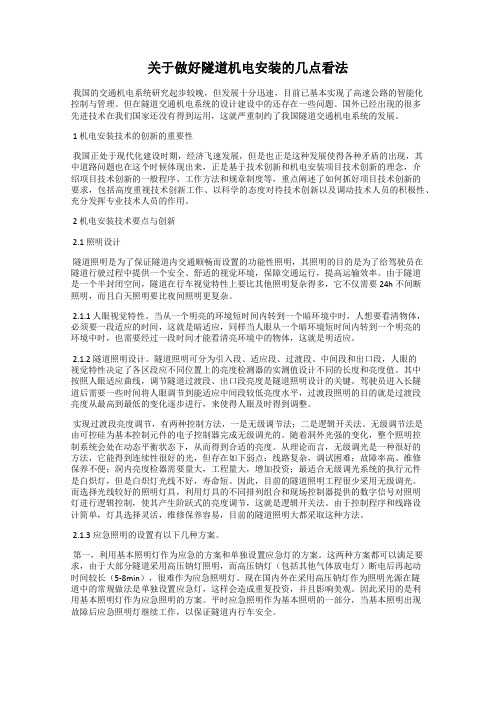

关于做好隧道机电安装的几点看法我国的交通机电系统研究起步较晚，但发展十分迅速，目前已基本实现了高速公路的智能化控制与管理。

但在隧道交通机电系统的设计建设中的还存在一些问题。

国外已经出现的很多先进技术在我们国家还没有得到运用，这就严重制约了我国隧道交通机电系统的发展。

1 机电安装技术的创新的重要性我国正处于现代化建设时期，经济飞速发展，但是也正是这种发展使得各种矛盾的出现，其中道路问题也在这个时候体现出来，正是基于技术创新和机电安装项目技术创新的理念，介绍项目技术创新的一般程序、工作方法和规章制度等，重点阐述了如何抓好项目技术创新的要求，包括高度重视技术创新工作、以科学的态度对待技术创新以及调动技术人员的积极性、充分发挥专业技术人员的作用。

2 机电安装技术要点与创新2.1 照明设计隧道照明是为了保证隧道内交通顺畅而设置的功能性照明，其照明的目的是为了给驾驶员在隧道行驶过程中提供一个安全、舒适的视觉环境，保障交通运行，提高运输效率。

由于隧道是一个半封闭空间，隧道在行车视觉特性上要比其他照明复杂得多，它不仅需要24h不间断照明，而且白天照明要比夜间照明更复杂。

2.1.1 人眼视觉特性。

当从一个明亮的环境短时间内转到一个暗环境中时，人想要看清物体，必须要一段适应的时间，这就是暗适应，同样当人眼从一个暗环境短时间内转到一个明亮的环境中时，也需要经过一段时间才能看清亮环境中的物体，这就是明适应。

2.1.2隧道照明设计。

隧道照明可分为引入段、适应段、过渡段、中间段和出口段，人眼的视觉特性决定了各区段应不同位置上的亮度检测器的实测值设计不同的长度和亮度值。

其中按照人眼适应曲线，调节隧道过渡段、出口段亮度是隧道照明设计的关键。

驾驶员进入长隧道后需要一些时间将人眼调节到能适应中间段较低亮度水平，过渡段照明的目的就是过渡段亮度从最高到最低的变化逐步进行，来使得人眼及时得到调整。

实现过渡段亮度调节，有两种控制方法，一是无级调节法；二是逻辑开关法。

桥架安装方法桥架是一种用来支撑电缆、线缆等的设备，它在现代建筑和工业领域中起着非常重要的作用。

正确的安装方法对于保证桥架的稳固和安全使用至关重要。

下面将介绍桥架的安装方法，希望能对大家有所帮助。

首先，进行施工前的准备工作。

在安装桥架之前，需要对施工现场进行认真的勘察和测量，确保安装位置和尺寸的准确性。

同时，要准备好所需的工具和材料，确保施工过程顺利进行。

在开始安装之前，还需要对施工人员进行安全培训，确保他们具备安全意识和操作技能。

其次，进行桥架的安装。

首先根据设计图纸确定桥架的安装位置，然后在墙面或天花板上标出安装点位。

接着，使用电钻等工具在标出的位置上打孔，将膨胀螺栓或膨胀管插入孔内，固定好安装座。

在安装座上安装好支架，然后将桥架的各个部件连接好，确保连接牢固。

接下来，进行桥架的调整和固定。

在安装好桥架之后，需要对其进行调整，确保其水平和垂直度。

调整好后，使用螺丝刀将桥架的各个部件进行固定，确保其稳固性和安全性。

在固定好之后，还需要对桥架进行检查，确保其安装质量符合要求。

最后，进行安装后的清理和整理工作。

在桥架安装完成之后，需要对施工现场进行清理和整理，清除杂物和垃圾，确保施工现场的整洁和安全。

同时，还需要对安装好的桥架进行最后的检查，确保其安装质量和使用效果达到要求。

总的来说，桥架的安装方法并不复杂，但需要施工人员具备一定的技术和经验。

在进行安装时，一定要严格按照设计图纸和安装规范进行操作，确保桥架的安装质量和使用效果。

希望以上介绍的桥架安装方法能对大家有所帮助，谢谢！以上就是桥架的安装方法，希望对大家有所帮助。

在实际操作中要严格按照安装步骤进行，确保安装质量和使用效果。

祝大家工作顺利！。

电气工程预留预埋、明配管安装、桥架安装、导线敷设等技术总结，值得收藏！来源：建筑工程新亮点如有侵权，请联系删除正文如下：（1）、电施预留、预埋所有预埋的金属管、箱（盒）等必须有可靠的接地。

均应焊接，应选择最外主筋，并使其连通，其焊接要求与引上主筋防雷接地的施工要求一致，同时与各引下线主筋用直径φ10镀锌圆钢进行连接。

认真熟悉电施设计施工图，找准部位，密切配合结构施工。

搞好预埋管、箱（盒）、预留孔洞的施工配合工作。

预埋电管在施工前应按要求对管道内壁进行除锈和防腐，在施工中，其管道的弯曲半径不应小于管道处径的10倍，钢管连接采用焊接。

预埋钢管的砼保护层厚不小于20mm。

施工完后应将管内穿好铁丝并用木塞将管口塞堵。

考虑到开关、插座预埋成活率较低，因此在各开关插座盒位置预埋自制木盒，盒内用塑料泡沫填充，以保证工程施工质量。

地面插座盒预埋时将盒口留出砼面1.5-2cm，以便于后期施工时依靠地插座本身可调余量与地面找平。

（2）、明配管的安装吊顶内配管一般采用吊架敷设，钢管采用螺纹连接，先放线定位安装好吊架，后将管子固定在吊架上，要求横平竖直。

管内无毛刺及杂物，管口平整光滑与箱（盒）、桥架连接时，用锁紧紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。

钢管接头及灯头盒等处均采用2.5平方毫米的多股铜芯导线和专用接地线卡进行可靠的接地。

吊顶内灯头盒与灯具之间采用金属软管保护导线，金属软管两端均用塑料锁紧接头连接。

管子外皮用油柒做标志，照明系统明配管涂深红色，电力系统明配管涂浅红色。

（3）、桥架、安装首先验收施工现场，开箱检查清点桥架及零配件。

放线定位，用铁制膨胀螺栓进行支架、托架的固定安装，同一直线段的支架、托架支撑面在同一水平面，电缆桥架水平敷设固定间距一般为1.5m，垂直敷设固定间距一般为2m。

桥架安装应平直整齐，水平或垂直允许偏差为其长度的千分之二，且全长允许偏差为20mm。

桥架连接处用2.5平方毫米多股铜芯线作为接地跨接线，桥架、外壳及支架可靠接地，保证全长电气通路。

浅谈高速公路隧道照明工程施工工序摘要隧道照明灯具的安装直接影响隧道的照明和美观，本文介绍了隧道照明灯具安装的基本工序和施工中采用的主要方法。

关键词隧道照明工序1概述高速公路隧道照明，特别是长大隧道的照明是高速公路机电系统必不可少的一个组成部分。

隧道照明灯具安装的基本要求是在符合设计要求的同时，要求协调美观，如何确保隧道灯具安装后整体的协调与美观、确立施工关键环节，需采取相应的措施予以保障。

我们在长期的隧道机电照明工程施工中总结了一套切实可行的施工方法以供大家参考。

2隧道照明灯具安装的基本流程隧道照明灯具安装的基本流程如下：开工准备现场调查灯具及桥架定位划线灯具、桥架底座定位、打眼灯具、桥架底座安装桥架吊臂、托臂安装桥架安装灯具安装视觉检查调整3隧道照明灯具安装工艺说明3.1现场调查现场调查的主要目的：一是找出路面、隧道壁、拱顶的差异，为定位划线做好基准；二、现场调查也是核实灯具、桥架及其它设备、主材设计数量的过程；三、由于灯具、桥架支架、托架的结构、尺寸需结合现场隧道结构而定，通过施工调查，可根据不同地段隧道的结构情况，初步确定灯具支架、桥架的结构，为灯具、桥架的订货提供第一手资料；四、为施工人员提供第一手技术交底最重要的资料；五、现场调查为联合设计、以及与业主、设计及监理的沟通提供了第一手的现场资料，为弥补设计和现场不符提供了变更的有利资料，也为我们工程的顺利奠定了基础。

在正式施工前需根据设计文件的要求，针对隧道的路面、隧道壁、拱顶的平整度及整体结构，找出由于土建施工造成的不同路段路面、隧道壁、拱顶的起伏、差异、共同点和不同点，并进行计算，找出每点的差异并标识清楚，为下步定点划线做基准；另外，通过调查和测量测出路面的水平，找出路面的左右落差，当路面的左右落差不超过200mm时可在灯具定位不予考虑，当路面左右落差超过200mm时在定位划线时要考虑适当调整但不能超过100mm，还要看视觉是否在拱顶水平（一般弯道处有曲外高曲内低的情况，直线路面中间高两边低特殊情况除外）。

隧道施工安全供电与照明范文隧道施工是一项具有一定风险和挑战的工程，安全供电和照明是隧道施工中不可忽视的重要环节。

为了确保施工人员的安全和施工质量的保障，科学合理的供电和照明系统必不可少。

隧道施工中的安全供电系统起到了至关重要的作用。

在隧道内进行施工作业时，由于隧道内部的封闭环境和限制条件，能源供应必须稳定可靠，以保证施工设备、机械运转正常。

同时，应注意供电系统的安全性，避免因供电问题而导致的事故发生。

首先，应选择适用的供电方式。

根据隧道施工的具体情况和能源供应条件，可以选择从外部输电或者在现场配置临时发电机组的方式来实现供电。

从外部输电需要保证输电线路的可靠性和稳定性，以及供电企业的配合和支持。

配置临时发电机组时，应考虑发电机组的功率和容量要与施工设备的需求相匹配。

其次，应加强供电系统的维护和管理。

定期对供电线路、设备进行检修和保养，确保设备的正常运行。

同时，加强供电设备的保护，防止外部因素对供电系统的不良影响，如雷击、水浸等。

此外，还应对供电系统进行全面的监测和检测，及时发现和排除供电故障，以确保供电系统的稳定性和可靠性。

隧道施工中的照明系统也是至关重要的。

隧道内部由于没有自然光源，光线昏暗，使得施工人员的作业环境变得复杂和危险。

良好的照明系统能够改善作业环境，提高工作效率，提升安全性。

要实现好的隧道照明，首先应进行照明设计。

根据隧道的长度、宽度、高度、弯曲程度等因素，合理安排照明灯具的布置位置和数量，确保整个隧道的照明效果均匀和充足。

同时，应选择高亮度、高效能的照明灯具，提高照明的亮度和节能效果。

其次，应增强照明系统的可靠性和安全性。

隧道施工过程中，照明系统经常会受到灰尘、水汽等因素的影响，容易引起灯具的故障或者短路。

因此，应选择防水、防尘、防爆的照明设备，提高照明系统的耐用性和稳定性。

并采取相应的防护措施，避免因灯具故障引发的火灾等安全事故。

隧道施工安全供电与照明是确保隧道施工人员安全和施工质量的重要保障。

桥架的安装与固定技巧桥架是一种用于电缆敷设的支架系统，广泛应用于建筑、电力、通信等领域。

正确的桥架安装与固定是保证电缆敷设质量和安全的重要环节。

下面将介绍一些桥架的安装与固定技巧，以帮助读者更好地理解和应用。

1. 施工前的准备在安装桥架之前，需要提前进行一些准备工作。

首先，要根据工程设计要求，确定桥架的材质、规格和数量。

其次，要对施工现场进行清理，确保没有障碍物影响安装。

最后，检查所使用的桥架和配件是否完好，如有损坏要及时更换。

2. 桥架的安装桥架的安装一般分为悬挂式和支撑式两种方式。

悬挂式安装适用于较长跨度的场合，而支撑式安装适用于短跨度或需要额外支撑的场合。

悬挂式安装时，需要先确定好悬挂点的位置，并根据设计要求进行固定。

然后，将桥架依次安装在悬挂点上，保证每段桥架之间的连接牢固可靠。

安装时要注意保持水平，避免出现倾斜或扭曲的情况。

支撑式安装时，需要先确定支撑点的位置，并根据设计要求进行固定。

然后，将桥架依次安装在支撑点上，保证每段桥架之间的连接牢固可靠。

安装时要注意保持水平，避免出现倾斜或扭曲的情况。

3. 桥架的固定桥架的固定是为了保证其在使用过程中不会发生松动或脱落。

常用的固定方式有螺栓固定和焊接固定。

螺栓固定是将桥架与支撑点或墙体等固定物连接起来，采用螺栓和螺母进行固定。

在选择螺栓和螺母时，要根据桥架和固定物的材质和规格进行匹配，确保固定牢固可靠。

固定时要注意螺栓的拧紧力度，避免过紧或过松。

焊接固定是将桥架与支撑点或墙体等固定物进行焊接连接。

在进行焊接前，要确保桥架和固定物表面清洁，并采用适当的焊接方法和焊接材料。

焊接时要注意控制焊接温度和时间，避免过热或过短，以免影响固定的牢固性。

4. 防腐措施桥架在使用过程中容易受到潮湿、腐蚀等环境因素的影响，因此需要采取有效的防腐措施，延长桥架的使用寿命。

常见的防腐措施有热镀锌、防腐涂料等。

热镀锌是将桥架表面浸入熔融锌液中，形成一层锌层，起到防腐的作用。

桥架安装心得体会范文
通过桥梁的安装，我有很多的心得体会，如下：
1、桥架安装的整理学习，桥架安装资料工程竣工交付使用的必
备文件，也是建筑工程进行竣工验收和核定的必备条件。

施工资料可以反映出施工过程中一个企业科学合理的管理水平，还能有效证明建筑物是否安全可靠。

施工资料全面反映了建筑工程的施工过程及工程质量情况，是对建筑工程进行管理、检查、维修、使用、改建的重要依据。

施工资料包括施工组织计划、材料报验、工序报验、施工图纸等相关资料。

2、桥架安装，桥架安装是整个安装工程的重要组成部分，也是
体现安装工程施工工艺及安装技术的工程。

桥架安装必须保证功能的同时，做到标准、规范的要求，整体布局的合理性和感观美。

当然，在本月的工作中，也有积极学习相关规范要求及标准，对于工作中的疑问积极向前辈们提问求解，力争出现过的问题不再发生，快速提高个人业务水平和各个专业合作施工的调解能力，尽快适应岗位。

浅谈隧道机电安装心得体会去年下半年，我参与了山西灵山项目隧道机电安装的工作，其中包括隧道的供配电系统和照明系统。

对此我有如下心得体会：一、统筹规划，运筹帷幄“事成于惧，而败于怱。

”在项目开工之前我们就应把我们要做的工作罗列清楚，且必须明确清晰的落实到纸上。

关于这个工程有那些工序，每个工序需要什么工器具，要多少人力，计划用多少工期等等都必须一目了然。

在具体施工时，根据计划安排表，结合实际现场进行排工。

在排工时根据每个工序的人力和所需要的工器具进行安排，比如说几个工序都需要发电机，那么这几个工序就的分开安排，否则发电机就会不够用。

总之要使工作尽量即不产生人力和物力的紧张又不会产生人力和物力的浪费，在保障设计要求的前提下省工省料，缩短工期，不造成窝工。

二、跟踪介面，提前拟定可行方案工程现场复杂多变，我们要随时跟踪现场，对现场的变化做出灵敏的反应，根据现场情况拟定出确实可行的施工方案，使工作能够见缝插针，赢得更快的工程进度。

三、全局着手，协同合作“不谋全局者，不足谋一域。

”隧道工程中的每一道工序之间都有他们之间的联系，我们在做一道工序时一定要考虑到这样做会不会给下一道工序带来麻烦，这道工序能否与别的工序统一协调。

去年在青瓷窑标灯号时就出现了隧道左侧和右侧各自标号，由于标号时有误差，误差叠加多了使得左右侧灯该对齐的没有对齐，该错位的没有错位。

因为左侧和右侧没有协调工作，出现了误差的相加成为了错误。

还有在恒山隧道打灯眼时，把灯眼打到了灯号上，使得灯座安装好后灯号被灯座遮挡，为后面的接灯工作带来了麻烦。

在以后的工作中，我们必须以次为戒，注重工序与工序的衔接。

四、做好施工记载“好记性，不如烂笔头。

”在施工的过程中，我们要对我们每天的工作做好清晰的记载。

如检查预埋时，有那些地方不通，需要整改；打眼时那些地方介面没出来没有打；安灯时，那一盏灯没安；等等。

使得我们在以后整改和补漏时有迹可寻。

五、主动学习，勇于创新现在社会日新月异，很多东西都在不停的变化。

浅谈隧道机电安装施工中桥架及灯具安装定位划线的方法作者：刘岐兰来源：《城市建设理论研究》2013年第15期摘要：高速公路隧道机电安装工程是隧道土建施工成型后的一项很重要的工作。

特别是其中隧道照明工程不仅要求电缆桥架和照明灯具安装高度满足设计文件、技术规范要求不侵入隧道建筑限界，安装质量牢固可靠，而且要求视觉、外观效果良好，其电缆桥架和照明灯具的安装要作到直线段横平、竖直、线性良好，曲线段要平滑对称。

关键词：;隧道机电安装;;桥架及灯具;;;安装定位;中图分类号：U45文献标识码： A 文章编号：一、施工测量准备工作1、首先根据设计文件、技术规范对隧道电缆桥架和照明灯具安装高度和安装位置进行核对，并测量电缆桥架和照明灯具实物尺寸，计算确定（含安装件高度）地面到安装面的实际距离。

根据多年高速公路的施工、维护经验，为保证车辆和隧道设备安全，为防止车辆的柔性超高造成的设备损坏和行车事故，一般隧道电缆桥架和照明灯具安装件最低点应高于公路限高要求200毫米以上或满足设计要求。

2、根据设计及计算确定的路面至安装面距离对电缆桥架和照明灯具安装高度和安装位置在现场初测。

高速公路隧道路面总体上是按行车方向左高右低有一定的坡度，加之土建工程施工偏差大多数在10—20厘米范围，有的在30厘米，为保证施工安装件最低点满足公路限高和设计要求，应对隧道纵向行车方向左侧每隔30—50米安装位置进行一次测量。

找出隧道左侧电缆桥架和照明灯具安装最低点位置，以保证隧道最低点满足高度要求，并确定左侧最低安装点在地面的投影与隧道中心线的距离。

3、高速公路隧道路面两侧有一定的坡度，由于人体对不同的参照物会产生视觉误差，如利用水平仪或水平尺按水平安装电缆桥架和照明灯具，当我们站在隧道中心线观察时会由于路面的倾斜产生错误的判断，影响美观和安装效果，为此我们采用隧道行车方向右侧的桥架和照明灯具比左侧低一点（按水平），实际从路面到安装物的垂直距离为右侧的桥架和灯具比左侧高，（其高差值可利用水平仪或水平尺测量计算隧道内两侧路面平均高差取其一半）。

电缆桥架施工的几点看法电缆桥架是一种用于支架电缆的结构，通过将电缆置于桥架之上，可以在不占用地面空间的情况下实现电力、通信和控制信号的传输。

随着现代建筑和城市规划的不断发展，电缆桥架的需求也不断增长。

在电缆桥架施工的过程中，需要注意以下几点。

1. 施工前的准备工作在进行电缆桥架施工之前，需要进行详细的施工计划和设计工作。

这包括对施工区域进行细致的测量和分析，了解电缆走向和桥架的支撑要求，确定桥架的类型和规格，以及确定施工所需的人员和工具。

同时，施工前还需要进行现场勘查和安全评估，确保施工安全和环境保护的要求得到充分考虑。

2. 桥架的安装及固定在进行电缆桥架安装时，需要按照设计要求进行固定和支撑。

桥架的安装要保证正确的桥架高度和水平度，并且需要经过严格的力学校验和质量检测。

同时，在桥架的固定过程中，需要注意施工材料的选择，尽量避免使用易腐蚀和易老化的材料。

在桥架安装完成后，还需要进行固定检查，以确保桥架的结构牢固可靠，保证施工安全和电缆传输质量。

3. 环境保护和安全在进行电缆桥架施工过程中，需要高度重视环境保护和安全问题。

这包括选择环保材料、严格遵循施工标准和规范、防止不当操作和错误施工、加强现场监管和管理等方面。

在选择电缆桥架材料时，需要优先考虑环保和安全要求，选择符合国家标准和要求的材料。

在施工现场，需要严格执行安全生产管理制度，规范作业行为，保证施工质量和安全。

4. 施工后的检查和维护在电缆桥架施工完成后，还需要进行详细的检查和维护工作。

这包括对电缆桥架的使用情况进行监测和评估，及时发现和处理存在的问题和隐患；定期对电缆桥架进行维护和保养，保证其良好的使用状态和寿命；及时处理电缆桥架的老化和损坏情况，避免使用安全和电力通信质量的影响。

同时，在全面推进智能化施工和管理的背景下，也可以借助技术手段提高电缆桥架施工和管理效率，并加强资料和数据的管理与应用，更好地保障电缆桥架的稳定使用。

总的来说，电缆桥架作为一种新型的电力通信结构，对于现代城市的建设和运行都具有重要的意义。
